Устройство пластикового окна

Для производства пластиковых окон используется синтетический полимер поливинилхлорид, сокращённо — ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами. Основной элемент любого окна — это рама (каркас). Для изготовления рамы используется специальный элемент из поливинилхлорида — профиль. Проще говоря, профиль — это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

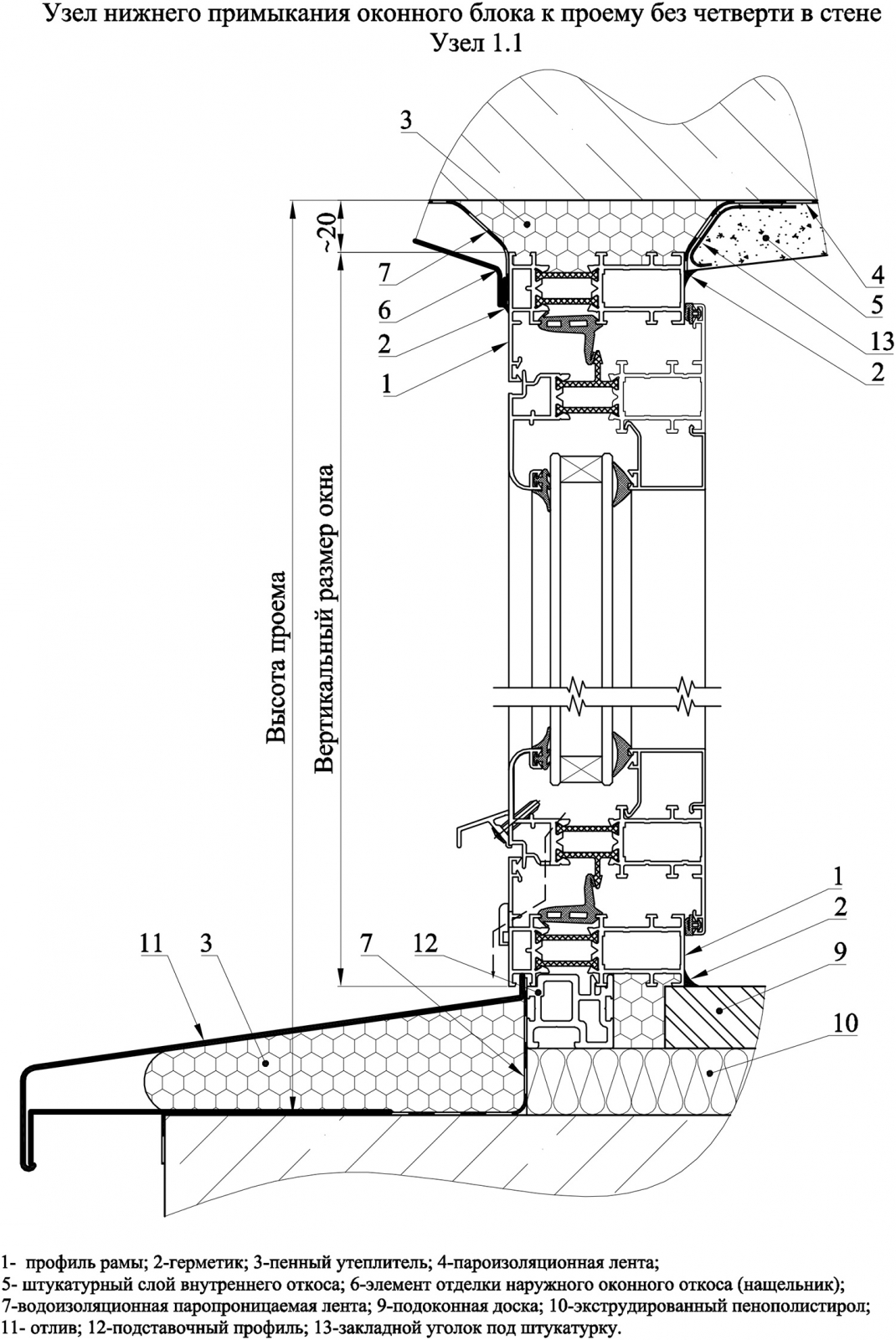

На следующем рисунке изображён оконный профиль в разрезе:

Рамный профиль

Как видите, внутри он поделён пластиковыми перегородками на несколько независимых друг от друга полых секций — камер. Именно их имеют ввиду, когда говорят, сколько камер имеет окно. Чем больше камер в профиле, тем выше теплоизоляция и шумоизоляция окна. Оконный профиль может иметь от 3 до 8 камер. На нашем примере изображён 5-камерный профиль Veka Softline. Для наглядности на рисунке ниже камеры условно раскрашены в разные цвета:

Воздушные камеры внутри профиля

Обратите внимание на среднюю, самую большую камеру (обозначена красным цветом) — сюда вставляется армирующий стальной вкладыш, придающий раме дополнительную жёсткость и предохраняющий её от деформаций и разрушения вследствие температурных перепадов. В зависимости от типа профиля (рамный, створочный, импостный и т.д.) и его марки применяются различные по своей форме армирующие вкладыши (см. рисунок ниже): П-образные, Г-образные, с квадратным сечением и др.

Виды армирующих вкладышей

Существует несколько типов оконного профиля, различающихся конфигурацией и предназначением. На следующем рисунке представлены три основных типа профиля: рамный, створочный и импостный.

Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля. Ещё один часто используемый вид профиля импостный применяется для изготовления импостов — перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

Пластиковое окно с двумя створками может быть и без импоста, т. е. без статичной перегородки посередине рамы. В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп — аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания. На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку — ту, на которой стоит ручка.

Конструкция окна

Рассмотрим конструкцию двустворчатого пластикового окна. Часто двустворчатым называют не только окно, обе половины которого оборудованы створками (открываются), но и окно, в котором имеет створку только одна половина, а вторая — «глухая» — не открывается, как в следующем примере:

Двустворчатое окно («двушка»)

  • Основой окна, как уже было сказано, является рама.
  • Рама стандартного окна разделена по вертикали на 2 части с помощью импоста.
  • Одна половина окна часто (но не обязательно) делается глухой, т. е. не открывающейся. В неё устанавливается стеклопакет. Пакет закрепляется в раме штапиками. Стеклопакет состоит из двух или трёх стёкол толщиной 4 мм, между которыми по контуру проложены алюминиевые или пластиковые рамки. Торцы стеклопакета промазаны герметиком, обеспечивающим полную герметичность конструкции.
  • Вторая часть окна в большинстве случаев делается открывающейся. На неё навешивается створка. Внешне створка напоминает самостоятельное глухое пластиковое окно. Она также имеет собственную раму, только собранную из рамного профиля. В раме установлен стеклопакет той же толщины, что и в глухой части окна, но с несколько меньшими габаритами.
  • На створке в специальном фурнитурном пазу крепится запорный механизм — фурнитура. Это набор универсальных стальных элементов для открывания/закрывания створки в оконной коробке в разных режимах (самые распространённые режимы — поворотный и поворотно-откидной). К фурнитуре относятся: петли (верхняя и нижняя), ручка и многоэлементный запорный механизм. Часть элементов устанавливается на импост и в створочную часть рамы. Все элементы фурнитуры, кроме ручки, устанавливаются и регулируются заводом-изготовителем.
  • На раме, створке, импосте и штапиках установлены резиновые уплотнители, обеспечивающие герметичность окна.
  • На нижнем профиле рамы и створки с уличной стороны имеются дренажные отверстия, проделанные в наружной камере. Они необходимы для вывода наружу конденсата из полости между профилем и стеклопакетом, образующегося из-за разности температур на улице и в помещении.

Оконная фурнитура

О фурнитуре следует рассказать подробней, так как этот механизм, пожалуй, самый сложный элемент в конструкции пластикового окна. Чтобы обеспечить правильную и надёжную работу фурнитуры, рассмотрим её устройство и принцип работы.

Существует несколько видов фурнитуры от разных производителей (MACO, ROTO, SIEGENIA и др.), но все они объединены общим принципом работы и универсальны в том плане, что могут быть установлены на любой тип оконного профиля. Ниже на примере поворотно-откидной фурнитуры MACO детально изображены все элементы фурнитуры (красным шрифтом подписаны элементы, устанавливаемые на створке, зелёным — на раме). Элементы расположены в том порядке, в котором они были бы установлены на створке с правым открыванием (правая створка — это створка, открывающаяся на правую сторону, если смотреть на неё со стороны помещения).

Основой этого сложного, на первый взгляд, механизма являются две стальные пластины, расположенные по контуру створки в специальном фурнитурном пазу. Наружная пластина является статичной (неподвижной), а внутренняя (передающая шина) — перемещаемой вдоль наружной. На каждую сторону створки устанавливается по одному элементу, в основе которых лежат именно эти две пластины. По переднему краю (сторона ручки) установлен механизм основной запор, по верхнему — ножницы, по петлевой и по нижней сторонам — средний запор. Между основным запором и ножницами имеется связующий элемент — угловая передача, в которой передающая шина выполнена в виде гибкой стальной пластины. Средний запор (как боковой, так и нижний) имеют собственную встроенную угловую передачу.

Принцип работы фурнитуры состоит в следующем: при поворачивании ручки приводится в движение внутренняя стальная пластина — передающая шина. На ней в определённых местах имеется несколько выступающих наружу элементов — цапф, предназначенных для запирания створки.

Когда мы поворачиваем ручку вниз, цапфы задвигаются за ответные планки, установленные напротив на раме и импосте. На рисунке ниже изображена цапфа, заведённая за ответную планку:

При этом створка плотно притягивается к раме, то есть закрывается (ручка вниз — положение «закрыто»). Если сейчас повернуть ручку обратно на 90°, цапфы выйдут из-под ответных планок и створка откроется (ручка горизонтально — положение «открыто»). Далее, если повернуть ручку вверх, фурнитура переключится в режим проветривания — низ створки войдёт в зацепление с рамой, а верх откинется (ручка вверх — положение «проветривание»). В это время все цапфы, кроме самой нижней (на стороне ручки), отодвигаются от ответных планок, т. е. остаются свободными.

Нижняя (угловая) цапфа, если приглядеться, на самом деле состоит из двух цапф (вторая меньшего размера) на одном основании. Её точное название — подпружиненный откидной запор — на рисунке ниже обведён красным кружком:

На импосте напротив откидного запора установлена специальная откидная запорная планка (см. фото ниже), которая захватывает цапфы запора как при закрывании, так и при переводе в режим проветривания. Это необходимо, чтобы в режиме проветривания низ створки держался за раму обоими углами.

Цапфы можно вращать вокруг их оси с помощью плоскогубцев (только аккуратно, чтобы не царапать покрытие). Таким образом регулируется степень прижима створки при запирании. Дело в том, что цапфы поворотно-откидной фурнитуры MACO Multi-Trend имеют овальную форму. Если поставить овал вертикально, прижим уменьшится (летний вариант), а если повернуть овал горизонтально, прижим станет максимальным (зимний вариант). На других типах фурнитуры подобная регулировка осуществляется либо вращением эксцентрика в центре цапфы (шестигранным ключом), либо вращением эксцентрика в центре ответных планок.

Самый оригинальный механизм фурнитуры находится в верхней части створки. Это ножницы — элемент, в работе действительно напоминающий обычные ножницы. Механизм ножниц имеет два основных рабочих положения. В закрытом или открытом положении створки, т.е. когда она не откинута на проветривание, обе планки ножниц сложены в одну линию вдоль края створки. При переключении в режим проветривания (ручка вверх) верхняя и нижняя планки расцепляются и ножницы раздвигаются (это положение показано на рисунке справа). При этом верхняя (отделившаяся) планка через петлю-уголок, прикреплённый к её концу (на рисунке для наглядности он отсоединён), остаётся связанной с верхней петлёй рамы и удерживает створку в откинутом состоянии.

Существует ещё одно рабочее положение ножниц — так называемое микропроветривание, когда створка откидывается совсем немного, что полезно зимой. Для включения этого режима ручка ставится вверх не вертикально, а под 45°.

Чтобы при переводе створки в режим проветривания откидной запор (нижний угол) вошёл в зацепление с запорной планкой на импосте, а не проскочил мимо, ручку нужно поворачивать, предварительно прижав створку к раме. От случайной ошибки фурнитура защищена устройством блокировки, не позволяющим вращать ручку, пока створка на прижата к окну. Эту задачу выполняет специальный рычажок, расположенный рядом с ручкой — микролифт (показан на рисунке справа). Вторая его функция — защита створки от провисания, чем обусловлено второе его название — микролифт-приподниматель. Дело в том, что при запирании створки цапфы двигаются вверх (имеется в виду сторона ручки), и испытывают встречное сопротивление ответных планок, чем соответственно отталкивают саму створку вниз, заставляя её постепенно провисать. Правильно отрегулированный по высоте микролифт мягко упирается в ответную планку приподнимателя на импосте (см. рисунок), не давая створке испытывать «перегрузки» при закрывании.

Поделитесь с друзьями

Чертеж пластикового окна

ПВХ окна показали себя как высокопрочные, безотказные, практичные изделия, отличающиеся улучшенными звукоподавляющими и теплоизоляционными характеристиками. Наша организация уже много лет предлагает своим клиентам производство и монтаж высококлассных оконных конструкций для лоджий, квартир, балконов, домов и коттеджей. Мы используем исключительно качественные металлопластиковые профили и надежную фурнитуру, соответствующую современным критериям.

Что Вы получаете при оформлении заказа на чертеж пластикового окна

Наша компания предлагает заказать ПВХ окна в Москве со стеклами разных видов. Мы стараемся делать продукцию доступной для каждого, посему делаем ПВХ окна для жителей столицы в различных бюджетных диапазонах: начиная от дешевых и оканчивая элитными изделиями с энергосберегающими функциями, тонировкой и так далее.

Реализация металлопластиковых окон может включать комплекс самых разных услуг. Опытные строители-монтажники осуществляют широкий спектр отделочных и монтажных работ, включающих установку отливов, подоконников, откосов, прочих аксессуаров. Мы не просто продаем оконные конструкции, но и можем реализовать остекление любых объектов.

Профили из ПВХ

Преимущества наших металлопластиковых оконных конструкций

  • Тишина.

    Изготавливаемые нами окна прекрасно защищают от шума и мороза. Наша продукция вытеснит суетливый и шумный мегаполис за границы Вашего жилища.

  • Прохлада в жару.

    Благодаря специфическому покрытию стеклопакет отражает большую часть солнечной энергии, что в разы эффективнее простых стекол и вполне сравнимо с защитой от сильного зноя при помощи жалюзи.

  • Тепло зимой.

    В зимние месяцы окна ПВХ отлично сохраняют тепло в доме. Благодаря ним здание охлаждается очень медленно.

  • Высокий уровень безопасности.

    Наши металлопластиковые окна абсолютно безвредны для здоровья. Качественный профиль не вызывает аллергии, а специальные замки обеспечивают безопасность детей.



Производство окон ПВХ в столице

Собственное производство помогает уменьшить стоимость продукции и обеспечить клиентам высокое качество. Мы работаем без посредников, поэтому, у нас самые низкие цены.

Если Вам необходимы оригинальные по стилю и форме конструкции, мы готовы изготовить ПВХ окна под заказ. При получении заказа на изготовление окон наши сотрудники учитывают требования и персональные желания клиента, в частности:

  • число камер в стеклопакетах;
  • размер ПВХ-профиля;
  • цвет и дизайн профиля;
  • способ открывания, а также количество створок (поворотно-откидной, откидной, раздвижной, поворотный).

Преимущества нашей компании

ОКНА НАПРЯМУЮ С ЗАВОДА
у нас качественные окна ПВХ без посредников
и переплат

ШИРОКИЙ АССОРТИМЕНТ
ПВХ, алюминий, разные расцветки, подбор фурнитуры

КОНСТРУКЦИЯ ЛЮБОЙ СЛОЖНОСТИ
индивидуальный подход, изготовление окон любой сложности

ПОЛНЫЙ КОНТРОЛЬ КАЧЕСТВА
проверка качества на каждом этапе работ

ГАРАНТИЯ 5 ЛЕТ
у нас самая большая гарантия на монтажах

БОЛЕЕ 19 ЛЕТ НА РЫНКЕ
100% качество, гарантии, огромный опыт

Преимущества заказа пластиковых окон по чертежу в нашей фирме

Завод «Оконные Технологии» является известной московской фирмой, которая специализируется на производстве и обслуживании пластиковых окон. Среди плюсов нашей компании можно выделить:

  • Высокое качество окон.
  • Профессиональный и быстрый демонтаж старых и монтаж новых окон.
  • Разумные цены, бонусы, подарки, дисконты.
  • Бесплатный замер и доставка в пределах Москвы.
  • Гарантии.
  • Огромный выбор материала, деталей и дополнительных принадлежностей.

Монтаж пластиковых окон производится высококвалифицированными профессионалами. Богатый опыт в области изготовления, установки и обслуживания окон ПВХ помогает работникам фирмы «Оконные Технологии» делать свою работу быстро, качественно, не допуская ошибок.

Как на плане чертить окна

Как начертить оконные проемы, окна плана дома в Автокад (обозначить их на плане)

Как начертить оконные проемы, окна на плане дома в Автокад

На рисунке плана первого этажа дома (подложке) даны оконные проемы без четвертей.

Измерение и определение размеров (ширины) оконных проемов на плане дома в Автокад

Восппользуйтесь инструментом «Расстояние» на классической панели инстументов «Сведения», либо из панели инструментов «Утилиты» на вкладке «Главная» ленты инструментов, тем самым вызвав команду «Дист» в Автокад. Измерьте ширину оконного проема. Его ширина получалась 932 мм.

Таким же образом измеряем ширину остальных оконных проемов на рисунке плана первого этажа коттеджа. Получаем значения ширины оконных проемов = 1190 , 2080 мм.

Ниже представлена картинка «Ширина оконных проемов для жилых помещений для наружных стен». Согласно данным ГОСТа размеры оконных проемов для плана нашего коттеджа принимается 910 мм, 1210 мм, 2110 мм.

Как сделать оконные проемы на плане дома в Автокад (алгоритм)

Для создания оконных проемов в Автокад я воспосользовался следующим алгоритмом (вы можете использовать лубой удобный для вас способ создания оконных проемов на плане):

Вызываем команду Отрезок в Автокад и чертим первую стенку оконного проема.

Выделяем отрезок и активируем ручку. Выбираем опцию «Переместить» из контекстного меню редактирования объектов в Автокад ручками. Далее чтобы при перемещении отрезка на заданное расстояние сделать его копию, выберите опцию «Копировать». Скопируйте отрезок на расстояние 910 мм, т.е. на ширину оконного проема. Для отслеживания перпендикулярных углов, полярных углов в Автокад вам понадобится полярная привязка, либо режим ОРТО.

Выделите два отрезка на плане дома в Автокад, обозначающих оконный проем, и сгруппируйте их для удобства работы с оконным проемом и размещения его по позициям согласно плана первого этажа коттеджа. Сгурппировать объекты в Автокад вы можете из контекстного меню. Нажмите правую кнопку мыши и в контекстном меню выберите строку «Группа» — «Группа».

С помощью команд «Копировать» и «Повернуть» в Автокад расскопируйте оконные проемы и разместите согласно рисунка плана дома.

Создание оконных проемов на дуговой стене плана дома в Автокад

Дуговая стена плана первого этажа коттеджа в Автокад содержит четыре оконных проема шириной 910 мм и два оконных проема шириной 2110 мм. Предлагаю вам ознакомиться с построением оконных проемов в Автокад в дуговой стене из видеоурока ниже.

Условное обозначение в Автокад остекления оконных проемов на плане коттеджа

Условно обозначим остекление оконных проемов в Автокад, построив линию на расстоянии 120 мм от внешней границы стены. Для этих целей удобно использовать команду «Подобие» для построения подобных объектов со смещением 120 мм, а затем команду «Обрезать» с опцией «Выбрать все» для подрезания лишних линий в Автокад, где каждый объект является режущей кромкой и все объекты могут подрезать сами себя.

Обозначение (изображение) окон на плане дома в Автокад, толщина линий

Мы построили оконные проемы на плане дома в Автокад, а также произвели условное обозначение остекления оконных проемов, но на этом обозначение (изображение) окон на плане дома не заканчиваются. Дело в том, что требуется еще соблюсти на обозначении окна на плане толщину линий!

Чтобы не перечерчивать стены, которые проходят непосредственно в оконных проемах, разорвите их в точке специальных инструментом «Разорвать в точке» команды «Разорвать» в Автокад.

Для удобства изменения толщины линий стен с толстой на сплошную тонкую, проходящих в оконных проемах, используйте инструмент «Копирования свойств» в Автокад.

Более подробно смотрите в видеоуроке ниже.

Используемые команды и инструменты Автокад для создания оконных проемов, окон на плане дома (коттеджа):

Видео «Как сделать оконные проемы, окна на плане дома в Автокад (обозначить)»

Architectural Graphics 101 — Window Schedules

По-видимому, я обожаю наказание, потому что серия Architectural Graphics 101 возвращается после неоправданно короткого времени, чтобы обсудить расписания окон. Я знаю … Я тоже весь в трепете.

Расписания, как правило, были в моем списке как тема для этой серии с первого дня, и я думал о том, как подойти к ним, потому что нужно учитывать так много: дверь, окно, отделка, освещение, сантехника и Casework — это лишь некоторые из них.Я решил начать со скромного оконного расписания, потому что оно относительно простое и дает мне возможность немного поговорить о составлении номенклатуры расписания.

(кстати, все изображения в сегодняшнем посте можно увеличить в новом окне, просто щелкнув по ним)

Это типичный лист расписания из одного из моих проектов … на самом деле, это случается с быть из одной из ранних итераций Modern Cabin Project. Я решил использовать этот проект в качестве своего примера, потому что: а) с ним знакомо очень много людей, и б) он хорошо задокументирован и содержит практически каждый тип расписания, о котором я хотел бы поговорить … что возвращает нас к к оконным графикам.Я нарисовал красную рамку вокруг той части этого листа, на которую буду смотреть сегодня; табличное расписание и графическое представление этого расписания — то, что мы обычно включаем.

Позвольте мне расширить его и разбить на эти два различия —

Я думаю, что большинство людей могло бы составить этот график самостоятельно, но я подумал, что добавлю несколько дополнительных поясняющих примечаний внизу. Я не думаю, что это расписание — или его расположение — что-то особенное. Он состоит из списка окон, он идентифицирует их по типу, идентифицирует детали, связанные с этим конкретным окном, а также любые специальные примечания или комментарии, которые, по нашему мнению, должны быть рассмотрены дополнительно.

Раньше у нас был столбец под названием «Черновой проем», который представлял собой проем, который обрамщик должен обрамлять для размещения нашего окна… за исключением того, что я счел его бесполезным. Обычно оно было всего на 1/2 дюйма больше, чем само окно, и иногда мы могли изменить производителя окна во время строительства в целях корректировки стоимости, и этот конкретный производитель окна мог иметь другие требования к грубому открытию.Поэтому мы устранили это и возложили ответственность за координацию на подрядчика… и ни разу не слышали об этом ни единого звука.

Вторая часть нашего расписания окон — это графическая часть, которая обычно сопровождает табличные данные. Это не то, что я вижу слишком часто, и причина этого в том, что я получил отзывы от генеральных подрядчиков, что им это понравилось, и они почувствовали, что это добавило ясности, чего не обеспечивали табличные данные. Изначально я рисовал графическую часть окон только тогда, когда у нас были окна, построенные из палочек в наших более современных проектах.Это окна, которые состоят из стандартных оконных секций и разрезаются по размеру на стройплощадке… они, так сказать, не «из коробки». Сейчас существует достаточное количество производителей окон, которые продают современные профильные металлические окна, которые мы уже редко делаем «палочные», и вы можете подумать, что этот графический раздел будет ненужным.

Я добавил несколько мыслей для вашего рассмотрения красным цветом о том, почему они необходимы и почему мои выглядят именно так.

Следующим этапом является рассмотрение того, как эти окна выглядят в плане, высоте, разрезе и т. Д.которые помогают координировать их размещение в проекте.

Возможно, вы помните этот конкретный план из недавнего поста «Простая колода»… Я вернул его в редкой части визуальной связности поста в блоге. Фактически, для сегодняшнего поста очень важно, чтобы я указывал одни и те же окна повсюду и то, как они отображаются во всевозможных типах рисунков, и как теги окон отражаются на этих рисунках.

На виде сверху мы используем шестиугольник в качестве формы для наших оконных тегов — который должен быть направленным тегом, за исключением того, что мы еще не выяснили, как его повернуть внутри Revit.Все теги центрируются по окнам, а затем мы измеряем размер до центра этого тега (здесь не показано, потому что я отключил все размеры, когда делал этот рисунок для столба палубы!)

Это тот же внешний вид, который вы бы видели на виде в плане, который я вам только что показал. Очевидно, что все теги окон были выделены красным цветом и по-прежнему центрированы в каждом окне. В старые добрые времена мы никогда не отображали теги в нескольких местах — этот уровень избыточности просто увеличивал вероятность того, что что-то изменится, и если вы не нашли / не смогли найти все теги, вы только что создали координацию проблема.Последний раз я проверял, это был 21 век, и такого рода вопросы координации больше не вызывают беспокойства.

Это секция здания, проходящая через центр кабины, и вы можете видеть, что метки окон также отображаются на этих чертежах. Я мог бы легко отключить их, когда мы рисуем эти рисунки, но я не могу придумать причину, по которой я бы сделал что-то подобное. Пока рисунок будет разборчивым, я буду помещать в него столько информации, сколько сочту нужным.

Мне было бы интересно услышать, делает ли кто-нибудь вещи, заметно отличающиеся от того, что я показал здесь, — кроме проблемы избыточности (которую, я надеюсь, я рассмотрел в достаточной степени), я не могу представить, что гораздо больше я бы сделал иначе, но вы знаете, как я люблю, когда меня доказывают, что он неправ.

Cheers,

ps — если вам нравится эта серия, вы можете перейти сюда, чтобы найти все сообщения Architect Graphics 101, которые я подготовил

Отправка вашего резюме по электронной почте — фатальные ошибки

еще лучший материал из Life of Архитектор

.

Как нарисовать план этажа с помощью SmartDraw

Шаг 2. Входные размеры помещения

SmartDraw откроет для вас рабочую область с прямоугольной комнатой, имеющей размеры по умолчанию 15 футов на 20 футов. Вы можете изменить эти размеры одним из двух способов. Либо щелкните стену и сдвиньте ее до нужной длины, либо щелкните размер и введите размер, который вы хотите использовать. Когда вы это сделаете, вы заметите, что противоположная стена автоматически изменит размер до того же размера.

Мы хотим изменить размер этой комнаты до 13’8 «на 20’6».

Чтобы изменить размер только одной стены, щелкните в углу и перетащите, чтобы изменить размер стены. Если щелкнуть по середине стены, обе противоположные стены сохранятся одинакового размера.

Шаг 3. Добавьте двери, окна и проемы в стенах

Вам не нужно делать проемы в стенах для окон и дверей; SmartDraw сделает это за вас автоматически. План нашей кухни имеет два стенных проема в смежные комнаты, а также садовое окно над раковиной и эркер с видом на задний двор.

Щелкните «Добавить проем в стене» на SmartPanel. Когда вы переместите курсор на страницу, вы увидите форму проема в стене. Поместите его в любом месте соответствующей стены, и вы увидите, что значок изменится с штампа на якорь, что означает, что вы можете щелкнуть, чтобы прикрепить его к стене. Теперь вы можете изменить размер проема и перемещать его по стене, пока он не займет нужное вам место.

Добавьте окна таким же образом. В SmartPanel вы увидите множество вариантов дверей и окон.Мы добавим садовое окно и эркер, как показано ниже. Поскольку по умолчанию размер эркера составляет 12 футов в поперечнике, а у нас всего 6 футов, нам пришлось отрегулировать размер, нажав на размер и введя новое значение.

Обратите внимание, что когда вы штампуете элементы в своей рабочей области, вы можете вращать их, нажимая и удерживая кнопку поворота, а затем перемещая мышь по часовой стрелке или против часовой стрелки. Когда вы примете правильную ориентацию, отпустите кнопку.

Шаг 4. Расположение столешниц

Щелкните раскрывающийся список в SmartPanel и выберите Кухни. Вы увидите ряд приборов, шкафов и столешниц. Если вы собираетесь использовать стандартные шкафы, вам следует использовать их здесь вместо столешниц, поскольку их размеры нельзя изменить. В нашем дизайне будут использоваться нестандартные шкафы, поэтому сначала мы собираемся выложить нашу столешницу.

Начнем с размещения угловой стойки в верхнем левом углу комнаты.Просто нажмите на него в любом месте комнаты, а затем с помощью кнопки поворота поверните его на 180 градусов. Теперь перетащите его на место в верхнем левом углу комнаты, как показано.

Затем мы добавим в наш план базовые шкафы. Как упоминалось ранее, мы разрабатываем индивидуальные шкафы, поэтому мы не ограничены стандартными размерами. Базовый шкаф по умолчанию имеет ширину 12 дюймов и глубину 24 дюйма. Сдвинув посудомоечную машину на несколько дюймов влево, мы сможем разместить нижний шкаф 24 дюйма вправо. Мы можем изменить размер этого шкафа до 2 футов в ширину и 2 футов в высоту (глубину), а затем сдвинуть его на место .

Шаг 8. Добавьте верхние шкафы

Таким же образом мы добавим верхние шкафы. Выберите настенный шкаф в SmartPanel. Размер по умолчанию — 1’0 «на 2’0», который мы хотим изменить на 1’4 «на 1’8». После поворота на 90 градусов и перетаскивания в нужное положение мы хотим сделать еще три таких же. Для этого щелкните элемент правой кнопкой мыши, выберите «Копировать», а затем «Вставить». Каждый раз, когда вы это делаете, перетаскивайте только что созданный верхний шкаф на место, как показано ниже.

.

Как рисовать возвышения

Этот учебник по рисованию фасада покажет вам, как рисовать планы фасада, требуемые местным отделом планирования для вашего нового дома.

Мы объясним, как рисовать эти чертежи вручную. Если вы используете программное обеспечение для домашнего дизайна, в большинстве программ есть инструмент для создания планов высот на основе вашего проекта.

Чертежи фасада дома создаются после того, как вы создали чертежи плана этажа. Инструкции по созданию подробных планов этажей см. В нашем руководстве «Сделайте свой собственный чертеж».Если вы только начинаете заниматься дизайном дома, ознакомьтесь с нашим бесплатным руководством по дизайну дома.

Что такое планы высотных отметок и как они используются?

Когда вы закончите рисовать подробные планы этажей, вам все равно нужно будет создать еще несколько строительных чертежей. В дополнение к планам этажей вам нужно будет предоставить вашему строителю и местному отделу планирования чертежи фасада и чертежи поперечного сечения.

Фасадные планы представляют собой чертежи в масштабе, на которых показаны все четыре стороны дома со сглаженной перспективой.Эти планы используются, чтобы дать строителю общее представление о том, как будет выглядеть готовый дом, и о типах материалов для внешней отделки. Он также предоставит информацию о высоте земли на разных сторонах дома. Местному отделу планирования понадобятся эти чертежи, чтобы гарантировать соблюдение местных строительных норм.

Вы создадите четыре вида фасада, по одному для каждой стороны дома (независимо от того, имеет ли ваш дом обычную форму или нет).Обычно эти чертежи рисуются в масштабе 1 ‘: 1/4 «. Уточните у своего строителя и отдела планирования, в каком масштабе они предпочитают эти чертежи.

На фасадах с каждой стороны дома должно быть указано:

  • Длина каждой стены и ее высота,
  • Ширина и высота крыши,
  • Видимая часть фундамента,
  • Любые внешние элементы (например, террасы, веранды и лестницы),
  • Обшивка окон и дверей,
  • Eavestroughs,
  • Отделка наружных стен и крыши (например,г. деревянный сайдинг на наружных стенах, асфальтовая черепица на крыше)
  • Готовый наземный этаж.

Необходимые материалы

Список необходимых чертежных материалов можно найти на нашей странице по составлению строительных чертежей дома. Помимо хорошей прямой кромки, вам очень пригодится масштаб архитектора.

Начало работы

Чтобы разработать план фасада, вы начнете с плана этажа основного этажа вашего дома. Самый простой способ — нарисовать фасады в том же масштабе, что и планы этажей.Чтобы немного упростить процесс:

  • Прикрепите основной чертеж плана этажа к поверхности рабочего стола лицевой стороной дома к вам.
  • Приклейте лист бумаги для чертежа фасада чуть ниже или выше плана этажа.

С помощью этого метода вы перенесете каждую деталь лицевой стороны дома на другой лист бумаги.

На рисунке справа показан законченный чертеж фасада и план этажа, с которого он был взят.Пунктирными линиями показаны места, где стены врезаются или выходят наружу.

Пошаговое руководство по рисованию фасадов домов

Чертеж базовой линии стены основного этажа

Чтобы нарисовать исходную базовую линию для основного этажа,

  1. Используя чертежи плана этажа и начиная с крайнего левого края любой стены на этой стороне дома на первом этаже, измерьте расстояние по горизонтали до этой стены. Убедитесь, что вы указали толщину любого сайдинга для внешних боковых стен этого уровня.Этот сайдинг может быть очень тонким в случае обрезки или толстым в случае камня или кирпича.
  2. Нарисуйте слабую линию той же длины, что и эта стена, в левой нижней трети страницы. Эта слабая горизонтальная линия позже будет стерта, поскольку она не будет видна снаружи дома (если только внешняя отделка дома не изменится именно в этом месте). Теперь он отображается только в качестве ориентира, от которого нужно измерить верхнюю часть следующего этажа или линию крыши.
  3. Сделайте небольшую отметку вверх в конце этой стены.
  4. Если есть другая внешняя стена на том же уровне справа от этой стены (например, стена, которая выступает или отступает от этой первой стены), измерьте эту стену так же, как и первую.
  5. Нарисуйте следующую линию как продолжение первой. Не стирайте отметку, обозначающую разделение этих стен.
  6. Продолжайте отмечать стены таким образом, пока не дойдете до конца стен с этой стороны дома.
Определение и нанесение высоты стен

Затем вы проведете вертикальные линии для внешних стен с этой стороны.Для каждого настенного цоколя:

  1. Определите, насколько высока стена будет над уровнем недостроенного пола. Для этого вам нужно будет учитывать высоту потолка комнат в этой части дома и прибавлять к этому высоту любого перекрытия пола или потолка над ним. Также добавьте высоту любого черного пола, если над ним есть этажи.
  2. Нарисуйте слабые вертикальные линии вверх от каждой базовой линии стены до высоты, определенной на предыдущем шаге.(Позже вы проведете более темную линию, которая включает законченный материал снаружи дома.)
  3. Нарисуйте слабую горизонтальную линию на уровне верхних балок потолка или черного пола выше этого уровня.
  4. Если выше этого уровня есть еще один этаж, переходите к шагу 5. В противном случае переходите к следующему разделу — Нарисуйте контуры окон и дверей.
  5. Используя планы этажей для следующего уровня, выполните шаги с 1 по 3 еще раз, сделав отметки там, где вам нужно будет нарисовать любые вертикальные стены.Еще раз определите высоту этих стен, затем нарисуйте слабую горизонтальную линию, чтобы показать уровень верхней части чернового пола или потолочных балок для следующего уровня.
  6. Продолжайте повторять вышеуказанные шаги до тех пор, пока у вас не останется этажей выше текущего уровня. Затем переходите к следующему разделу — Рисование контуров окон и дверей.
Нарисуйте контуры окон и дверей

Для всех окон и дверей измерьте расстояние от горизонтальных линий полов до наружных дверей и окон.На ваших строительных чертежах, обычно в разрезе, будет указана высота, на которой должно быть размещено каждое окно. В отдельной таблице окон и дверей указаны размеры всех окон и дверей.

На этом этапе, используя масштаб архитектора для точности, нарисуйте только контур окна и двери внешних размеров в том же масштабе, что и ваши стены, пол и крыша. Позже вы нарисуете внешнее окно и дверную обшивку.

Чертеж крыш

Линии крыши могут быть разных стилей: двускатная, односкатная, вальмовая, двускатная и т. Д.

Чтобы нарисовать крышу для каждого вида фасада, сначала подумайте, будет ли ваша крыша свисать и опускаться ниже внешней стены на плане фасада, который вы в данный момент составляете. Для односкатной или двускатной крыши с карнизом крыша с двух сторон опускается ниже, чем там, где она соединяется со стеной. С точки зрения двух других сторон он останется на одном уровне. Взгляните на возвышения в самом верху этой страницы, чтобы увидеть это.

Падающие крыши

Если на этом уровне есть нависающая крыша, которая наклоняется над стеной, вам нужно будет выполнить некоторые расчеты для свеса крыши, прежде чем рисовать горизонтальную линию для вершины стены.

Если на этом уровне есть свес крыши, который опускается над стеной, рассчитайте, насколько крыша упадет в фактической площади свеса. Для этого

  1. Возьмите наклон или уклон вашей крыши, который обычно описывается как подъем над пробегом в форме 5:12, 6:12, 14:12 и т. Д. Первое число указывает, сколько дюймов (или сантиметров) крыша будет подниматься (или опускаться) на горизонтальное расстояние, обозначенное вторым числом (которое в Северной Америке обычно составляет 12 дюймов).
  2. По горизонтальному свесу крыши определите, какой будет вертикальный свес крыши. Например, если у вас уклон крыши 5:12 и горизонтальный свес 12 дюймов, крыша опускается на 5 дюймов. Если бы горизонтальный свес крыши был 18 дюймов, крыша упала бы на 18/12 x 5 = 1,5 x 5 дюймов = 7,5 дюйма.
  3. Теперь вам нужно будет вычесть это падение из высоты стены, которую вы рассчитали ранее, поскольку на чертеже фасада эта линия крыши будет опускаться ниже вершины высоты стены.Используя эту новую рассчитанную высоту, нарисуйте линию, показывающую нижний край линии крыши.
Непрокатные кровельные линии

Для торцевой двускатной стены или стены навеса определите самую высокую точку стены под крышей. Для этого нужно знать уклон крыши. Сначала прочтите раздел выше, посвященный уклону крыши, затем рассчитайте высоту самой верхней точки вашей крыши над текущим полом следующим образом.

  1. Измерьте расстояние по горизонтали от одной из боковых стен дома на этом виде фасада до вершины крыши.Для некоторых домов это будет центр дома, для других стилей крыши он может быть не центром. Мы назовем это расстояние до пика.
  2. Затем вычислите Расстояние до пика x Уклон крыши, где уклон крыши — это подъем / спуск. Например, для уклона крыши 5:12 и расстояния 13 футов высота пика крыши (над текущим полом) будет: 12 футов x 5/12 = 5 футов.
  3. Поставьте галочку на поверхности пола, чтобы указать место, над которым будет лежать козырёк крыши. От этой точки вытяните слабую вертикальную линию вверх.
  4. Измерьте эту линию до высоты, которую вы только что рассчитали выше.
  5. Присоедините козырек крыши к внешнему краю дома.
  6. Если крыша спускается прямо к другой стороне дома, вы можете провести еще одну линию от пика крыши до другого края дома.

Затем определите толщину вашей реальной крыши, включая весь каркас и саму крышу, и нанесите ее на свой чертеж фасада.

Убедитесь, что вы включили все крыши, которые видны с этой стороны дома.Обратите внимание: на возвышении выше видна небольшая часть односкатной крыши, которая закрывает выступ с правой стороны.

Подвалы, фундаменты и дымоходы

Затем надстройте подвал, подвальное помещение или фундамент. Для просмотра высот вам нужно показать только те части этого уровня, которые видны над землей. На других чертежах, называемых поперечными сечениями, представлены дополнительные детали строительства этой части дома.

Для нижнего уровня или фундамента сначала определите, будет ли нижняя стена без какой-либо отделанной поверхности, такой как сайдинг или штукатурка, выступать из верхней стены.Затем продумайте, какая отделка будет на фундаменте, а какая на верхних уровнях. В некоторых домах бетонный фундамент может иметь штукатурку или штукатурку, а верхний уровень (и) может иметь другую отделку. Если весь дом будет иметь один и тот же тип отделки, будем надеяться, что дизайн вашего дома таков, что нижняя фундаментная стена примыкает к верхней стене (стенам). Если нет, то сейчас самое время скорректировать планы фундамента, чтобы они были ровными.

Если подъездные пути изменятся, подумайте, хотите ли вы, чтобы они были ровными, готовая фундаментная стена выступала или вставлялась.Нет правильного способа сделать это, но в целом закладная фундаментная стена может придать вашему дому несколько нестабильный вид. Если вы строите традиционный дом с деревянным каркасом, у вас есть некоторая свобода выбора относительно того, где на толстой фундаментной стене вы установите деревянный каркас для этажа выше. Таким образом, вы можете точно решить, как ваши верхние отделанные стены будут совпадать или нет.

После того, как вы определили, где будет находиться фундаментная стена, проведите слабую линию от основного этажа вниз до немного ниже той, которая, по вашему мнению, будет вашей конечной высотой земли.

Теперь вы можете добавить любые дымоходы. Как и в случае со стенами, которые вы нарисовали, убедитесь, что вы указали толщину любых отделочных материалов, которые могут быть на дымоходе, будь то деревянный сайдинг, кирпич или камень.

Деталь Внешняя отделка
  1. Если у вас будет дерево или другой тип сайдинга (горизонтальный, вертикальный или кедровый), нарисуйте эти линии, чтобы обозначить отделку. Для лепной стены рисовать поверхность не нужно. Для кирпичной или каменной стены следует рисовать отделку.Убедитесь, что вы добавили обрезки, ремни и т. Д.
  2. Используя масштаб своего архитектора, сделайте набросок всей оконной и дверной обшивки, а также детализируйте любые оконные или дверные фонари, а также внешние ручки или ручки.
Палубы, крыльцы и перила и готовый уровень земли
  1. Теперь нарисуйте любые палубы или подъезды, их перила и лестницы. Это может быть кропотливая работа, особенно рисование перил. Используйте свой масштаб, чтобы убедиться, что ваш рисунок точен.
  2. Затем добавьте любые другие архитектурные элементы, такие как облицовка, желоба или водосточные трубы.
  3. Затем произведите точное измерение того, что вы планируете получить, например, разницы между высотой основного этажа и последним уровнем озеленения вокруг дома. Он может быть довольно плоским вокруг всего дома или может оставлять часть подвала или фундамента полностью над землей, а другая часть может быть почти полностью заглублена.
  4. Проведите законченную линию ландшафта вдоль стен этого фасада.
  5. Наконец, четко обозначьте чертеж, чтобы указать точные отделочные материалы, которые будут использоваться на внешних поверхностях, включая кровельные материалы и сайдинг.

Повторите этот процесс для трех других сторон дома.

Как и в случае с чертежами плана этажа, необходимо включить основную надпись на странице, в которой указывается название дома, дата и используемый масштаб. Основная надпись обычно находится в одном углу чертежа.

Учебное пособие по рисованию следующего дома

Ознакомьтесь со следующим учебным модулем по чертежам: «Рисование поперечных сечений».

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения.Нелегальные копии в Интернете будут обнаружены Copyscape.

.

Создайте свой собственный чертеж | Как рисовать планы этажей

Как рисовать планы этажей вручную или с помощью программы для дизайна дома

Этот учебник «Сделай свой собственный чертеж» проведет вас через подробные шаги по созданию планов этажей для вашего нового дома. За этим процессом могут следить те, кто составляет свои чертежи вручную или с помощью программного обеспечения для домашнего дизайна.

В этом уроке мы предполагаем, что вы уже выполнили эскизы дизайна своего дома.Если вы только начинаете заниматься дизайном дома, ознакомьтесь с нашим бесплатным руководством по дизайну дома.

Варианты черчения

Есть два основных способа сделать свои собственные чертежи.

  • Использование программного обеспечения для домашнего дизайна.
  • Составим их вручную.

Есть также возможность сделать и то, и другое.

Кто-то может спросить, зачем кому-то делать свои собственные чертежи вручную, когда у нас есть много относительно недорогих программных продуктов для домашнего дизайна.

Вот несколько веских причин:

  • Чтобы по-настоящему научиться использовать программы проектирования домов для полного создания поперечных сечений, каркаса и других деталей чертежей, необходимых для утверждения планов здания, требуется много времени.
  • Большинство недорогих программ (менее 250 долларов) не генерируют детали, необходимые для полных строительных чертежей.

Большинство программ проектирования домов могут создавать чертежи этажей с точными размерами и качеством, необходимым для разрешения на строительство.Но для некоторых программ это все, что вы можете сделать со строительными чертежами. Остались виды в поперечном сечении, фасады и все необходимые планы каркаса. Здесь вам, возможно, придется сделать свои собственные чертежи вручную или использовать более полнофункциональную (и более дорогую программу для домашнего дизайна).

Я не предлагаю полностью отказаться от программ домашнего дизайна. Хороший подход, если вы хотите снизить расходы, — это рисовать с помощью программного обеспечения для дизайна и рисовать вручную.

Программы домашнего дизайна отлично подходят для того, чтобы вы могли рисовать планы этажей в 2D, а затем визуализировать их в 3D. Вы можете легко перемещать стены по мере совершенствования своего дизайна. Программы дизайна позволяют быстро создавать обзоры ваших идей и проектов. Затем вы можете легко изменять чертежи, перетаскивая мебель, приборы и приспособления на чертежи. Часто вы понимаете, что недостаточно места для определенных областей, когда в них установлены светильники, или, возможно, вы тратите пространство в некоторых областях.

Независимо от того, используете ли вы программное обеспечение для домашнего дизайна или рисуете чертежи вручную, первые чертежи, с которых нужно начинать, — это планы этажей. Используя свои собственные наброски плана этажа или результаты из модуля «Нарисовать план этажа» нашего руководства по дизайну дома, начните с рисования внешних стен основного этажа вашего дома. (Подробная последовательность действий для рисования планов этажей от руки является хорошей, если вы также используете программное обеспечение для проектирования.)

В вашем местном магазине товаров для искусства должны быть все инструменты для рисования, которые вам понадобятся, чтобы сделать свои собственные чертежи.Вы также можете заказать большую часть этих расходных материалов через Интернет. Хороший поставщик — Утрехтские принадлежности для черчения.

Как пользоваться масштабом архитектора

Чтобы сделать свой собственный проект в масштабе, вы воспользуетесь масштабом архитектора.Весы Architect очень просты в использовании, математика не требуется.

Для планов дома следует использовать масштаб от 1/4 дюйма до фута для чертежей плана этажа. Это записывается как 1/4 «: 1 ‘. Это означает, что каждая четверть дюйма, которую вы рисуете на своей странице, представляет один фут для реального дома, который будет построен. Таким образом, один дюйм на вашем чертеже будет представлять четыре фута построенного дома.

Найдите сторону треугольной шкалы, на которой нанесено 1/4 «: 1 ‘. Числа на этой стороне шкалы представляют собой футы для вашего построенного дома.Итак, если вам нужно нарисовать внешнюю стену длиной 36 футов, вы должны:

  1. Положите шкалу на бумагу
  2. Сделайте небольшую отметку карандашом на бумаге возле нулевой отметки на шкале.
  3. Сделайте еще одну маленькую отметку карандашом на бумаге возле отметки 36 на шкале.
  4. С помощью металлической линейки нарисуйте прямую линию, соединяющую две отметки.

Эта линия будет иметь размер 9 дюймов на вашем чертеже и будет представлять 36 футов для построенного дома.

По завершении на ваших чертежах должны быть точно указаны все размеры помещения. Но люди, занимающиеся строительством, часто используют архитектурную шкалу (или линейку) во время строительства, чтобы проверить различные размеры на ваших чертежах. Поэтому для этого убедитесь, что вы используете точный масштаб для каждой нарисованной линии.

Сама страница с чертежами

Чтобы сделать свой собственный план этажа, используйте лист бумаги размером 24 на 36 дюймов. Положите лист на рабочую поверхность так, чтобы самый длинный край проходил горизонтально.

Нижний правый угол рисунка, который вы сохраните для основной надписи. Здесь вы напишите название вида, который вы рисуете (план этажа, фасад, поперечное сечение), масштаб чертежа, название дома (может быть просто фамилия), имя дизайнера и дату. Дата очень важна, особенно когда вы вносите изменения в свои планы. Каждый на стройплощадке должен знать, какую версию планов с датой они должны использовать.

Мы столкнулись с этой проблемой при заливке бетонных оснований и опор столбов.К счастью, я наблюдал за заливкой, когда заметил, что подушки для опорных стоек заливаются не в том месте. Я поговорил с командой и обнаружил, что у них есть старый набор чертежей. Мы переместили деревянный каркас для подушек, а затем вручную перелопатили залитый бетон в нужное место.

Рисование внешних стен

Начните с рисования внешних стен вашего проекта. Вам нужно будет примерно отцентрировать вид на плане первого этажа в пространстве на доступном листе бумаги, за исключением основной надписи.Поэтому, прежде чем рисовать свою первую стену, используйте масштаб и получите приблизительное представление о том, сколько места на странице потребуется для вашего плана первого этажа.

В этом уроке мы будем двигаться по часовой стрелке, начиная с верхнего левого угла вашего рисунка. Вы можете выбрать, как вы будете ориентировать дом на странице. Довольно стандартно иметь входную дверь в нижней части горизонтального полотна, но в зависимости от дизайна или формы вашего дома вы можете изменить это.

Для чертежей плана этажа вы начертите обрамленные стены, внутренние и внешние.То есть вы не будете рисовать окончательные размеры комнат после установки гипсокартона или других готовых поверхностей стен. Другие чертежи детализируют готовые поверхности внешних и внутренних стен по мере необходимости.

Строительные чертежи для планов этажей должны быть правильно рассчитаны для бригады обрамления. Разница в размерах комнаты с установленным гипсокартоном очень мала и будет составлять всего около дюйма для любой данной комнаты (полдюйма гипсокартона с каждой стороны комнаты).Но могут быть части вашего дизайна, где отклонение на дюйм может вызвать проблемы (например, если вы предварительно заказываете нестандартные или стандартные шкафы).

Начните с верхнего левого угла плана этажа. На этом этапе не беспокойтесь о дверях и окнах, мы их нарисуем позже.

  1. Используйте карандаш, масштаб вашего архитектора и линейку, чтобы нарисовать, каким будет общий внутренний размер первой стены, пока она не встретится с другой стеной (ваши внешние стены могут иметь толщину от нескольких дюймов до пары футов — для тюк соломы домой например).
  2. Используйте Т-образный квадрат (или транспортир для стены, не находящейся под прямым углом к ​​предыдущей стене) и масштаб архитектора, чтобы нарисовать следующую стену.
  3. Продолжайте таким же образом, по часовой стрелке вокруг вашего рисунка, пока не будет нарисована внутренняя сторона обрамления всех ваших внешних стен.
  4. Наконец, нарисуйте внешнюю часть каркаса внешней стены. Если вы обрамляете каркас 2 на 6, ваши внешние стены будут иметь толщину 5 1/2 дюймов (2 на 4 и 2 на 6 пропущены через строгальный станок, который снимает половину дюйма как их ширины, так и толщины).

Нарисовать внутренние стены

Для внутренних стен:

  1. Нарисуйте обе стороны каждой внутренней стены. Если вы будете использовать 2 на 4 для обрамления внутренних стен, фактическая толщина каждой обрамленной стены будет 3 1/2 дюйма (как объяснено выше в конце раздела чертежа внешних стен). Сначала просто нарисуйте каждую стену, двери и проемы мы определим позже.
  2. Нарисуйте стены вокруг любых участков лестничной клетки. Это помогает визуализировать зону лестничной клетки как комнату.Если вокруг лестничной клетки не будет физической стены, просто нарисуйте слабую пунктирную линию.
  3. Нарисуйте лестницы и любые промежуточные площадки внутри этих стен.
  4. Нарисуйте стрелку с надписью «вверх» в направлении вверх по лестнице.

Раздвижные двери и окна

Следующим шагом в создании собственного чертежа является нанесение дверей и окон на план этажа. Для каждого дверного, оконного или стенного проема на плане этажа:

  • Используйте масштаб, чтобы определить его положение.
  • Нарисуйте соответствующий символ двери или окна из глоссария символов чертежей, чтобы правильно его идентифицировать.

Помещения для этикеток

В центре каждой комнаты четко обозначьте название комнаты. Включите туалеты и открытые пространства, такие как входы.

Найдите приборы, сантехнику и оборудование

Используя масштаб, шаблон символов и линейку, нарисуйте правильные символы для:

  • Вся бытовая техника
  • Встроенная мебель, такая как кухонные и ванные шкафы и столешницы
  • Сантехнические изделия, такие как раковины, туалеты и ванны
  • Камины
  • Такое оборудование, как печи, кондиционеры и резервуары для воды.

Нарисовать электрические символы

Все электрические символы теперь должны быть добавлены к вашим планам.

Для элементов, устанавливаемых на потолке, нарисуйте следующие приспособления на полу сразу под местом, где они будут установлены.

  • Потолочные светильники, например светильники для горшков или дорожек.
  • Дымовая сигнализация

Этикетка поверхности пола

Детализируйте планы, указав для каждой комнаты, как будут отделаны полы, и какой необходимый черный пол.Например, ваши планы могут выглядеть так:

  • Деревянный пол 3/4 дюйма
  • Плитка 1/4 «над фанерным черным полом 1/2»
  • Ковер поверх фанерного основания 5/8 »

Измерьте свои планы

Следующим шагом на чертежах плана этажа является нанесение точных размерных линий. Вам нужно будет нарисовать размерные линии для:

  • Каждая комната
  • Гардеробы
  • Глубина корпуса
  • Расстояние от стены до задней части унитаза (известное как грубое по размеру)
  • Размеры ванн
  • Расстояния от стен до края любых приборов или приспособлений.

Обратите внимание, что не все требуемые размерные линии показаны на плане ниже — это сделано для удобства просмотра. Вдоль каждой наружной стены должна пройти еще одна размерная линия, чтобы обозначить все оконные и дверные проемы.

Добавить мебель

Мебель не должна включаться в ваши строительные чертежи, но для целей вашего собственного проектирования рекомендуется использовать масштабные вырезы мебели в процессе проектирования, чтобы обеспечить достаточное пространство для всех комнат и проходов.См. Наш учебный модуль «Рисование плана этажа» для получения дополнительной информации и символов чертежей мебели.

Создание расписания окон и дверей

Последний шаг к созданию собственного чертежа — создание расписания окон и дверей.

На вашем плане этажа:

  1. Обозначьте каждую дверь и окно номером или буквой.
  2. В пустой области справа от плана этажа создайте список из трех столбцов.
  3. Поместите все надписи для ваших дверей и окон в первую колонку.
  4. Перечислить типы окон и дверей во втором столбце (створчатые, навесные, фиксированные, одинарные и т. Д.)
  5. Укажите точный размер окна в третьем столбце.

Далее Создайте свой собственный модуль чертежа

Перейдите к следующим учебным модулям по построению дома: Как рисовать возвышения и рисовать поперечные сечения домов.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

.

Как показать окно на плане

Кирпич. Облицовка камнем. Мокрый фасад. Фасадные панели. Дизайн и декор

Обозначение окна на плане помещения. Условные изображения на строительных чертежах

В архитектурно-строительных чертежах с целью придания им большей ясности, наглядности и удобочитаемости применяют условные графические обозначения по ГОСТ 5401-50 для строительных материалов, элементов зданий, санитарно-технического оборудования и др., что дает возможность сократить поясняющие надписи на чертежах.

Условные обозначения строительных материалов, наиболее часто
применяемых при строительстве зданий.

На рисунке приведены условные обозначения некоторых строительных материалов, наиболее часто применяемых при строительстве зданий.

Кирпичную или каменную кладку обозначают в разрезе на чертежах прямыми параллельными штрихами с уклоном 45° к горизонту. Расстояния между штрихами зависят от масштаба чертежа. В мелких чертежах принимают промежутки около 1 мм, в крупных — увеличивают их до 2 — 2,5 мм. Кладку из огнеупорного кирпича штрихуют в квадратную клетку.

Металлические части сооружений в разрезе на чертежах крупного масштаба штрихуют так же, как и кирпич, но немного гуще. На чертежах мелкого масштаба и вообще при толщине разрезанной детали на чертеже меньше 2 мм делают сплошную черную заливку тушью.

Деревянные части в поперечном разрезе (с торца) штрихуют круговыми и радиальными линиями, а в продольном разрезе штрихуют так, как идут волокна в дереве, и изображают действительное расположение слоев древесины в натуре. Деревянные части, не попадающие в разрез, не штрихуют.

Тонкие слои различных изолирующих и прокладочных материалов (толь, картон, пробка, асбест, пенька, асфальт и т. п.) изображают сплошной черной заливкой с пояснительной надписью.

Бетон изображают точками с кружками неправильной формы между ними. Кружки выполняют пером от руки. Если соприкасаются два слоя разного состава, то их разделяют горизонтальной линией. Состав бетона обозначают надписями. Железобетон, т. е. бетон, усиленный заделанными в него железными прутьями (арматурой), обозначают обыкновенной штриховкой и кружками.

Воду изображают прерывистыми горизонтальными параллельными штрихами, причем промежутки между ними увеличивают по мере удаления от поверхности.

Стены и перегородки изображают двумя параллельными линиями, пространство между которыми заштриховывают тонкими косыми линиями (под углом 45°), иногда заливают тушью, а иногда оставляют без штриховки и заливки.

Окна и двери изображают в виде стенных проемов соответствующих размеров, которые не заштриховывают, а изображают в виде параллельных линий для рам и перпендикулярных для дверных створок. Отворяющаяся часть двери называется дверным полотном.

Двери могут состоять из одного и двух дверных полотен
— однопольные или двухпольные. Если полотна имеют разную ширину, то дверь полуторапольная.

а — наружная дверь;
б — внутренняя дверь;
в и г — окна;
д — наружная дверь;
е — дверь однодольная;
ж — дверь двупольная;
з — окно.

Лестницы бывают внутренние, если они находятся в особом закрытом помещении, называемом лестничной клеткой, наружные (входные) и служебные (подвальные, чердачные и др.). Каждая лестница состоит из наклонных частей, называемых маршами, и горизонтальных площадок.

Марши состоят из ступеней, укладываемых по косоурам, и перил, укрепленных на ступенях. В ступенях различают их ширину, называемую проступью, и высоту — подступенок. Уклон маршей определяется отношением высоты марша к его горизонтальной проекции. Чем круче лестница, тем она труднее для подъема.

Для жилых домов уклоны принимаются 1:1,5 — 1:1,75, для чердачных лестниц 1:1, для подвальных лестниц 1:1,25. Лестница является более удобной, если подступенок высотой 15 см, а проступь 30 см.

Санитарные устройства, т. е. ванны, души, раковины, умывальники и др., изображены на рисунке. 

Отопительные приборы — печи — показывают в плане контуром их действительных очертаний (круглые, угловые, прямоугольные, кухонные очаги, ванная колонка). Как правило, между печью и стеной оставляют свободное пространство, называемое отступком, размером 8 — 10 см, заделанное с боков в 1/4 или 1/2 кирпича.

Изображение отопительных приборов на чертеже

Указание дверей и ворот на чертежах, используемых в строительстве, должно осуществляться по ГОСТ 21.201-2011
. В соответствии с этим документом, необходимо использовать специальные графические изображения.

На тех чертежах, которые выполнены в масштабе 1:400 и более мелких, дверные полотна и направление их открывания не показывается. Если масштаб изображаемых дверей и ворот составляет 1:50 и более, то при изображении на строительных чертежах необходимо указывать такие элементы, как четверти, пороги и т.п.

Двери

Одними из наиболее распространенных элементов зданий и сооружений являются двери. Они могут иметь самую различную конструкцию, однако наиболее распространенными являются:

  • Однопольные
  • Двупольные
  • Распашные
  • Откатные

По материалу изготовления они классифицируются на:

  • Деревянные
  • Металлические
  • Стеклянные

Для монтажа дверей в дверных проемах устанавливаются коробки. Если для этой цели используется древесина, то изготавливаются такие конструкции из брусков, а затем крепятся к стене. Деревянные полотна обычно выполняют из такого материала, как клееные щиты. Нередко для этой цели используется ДСП , которые отделываются облицовочными материалами.

Коробки металлических дверей и обвязка их полотен изготавливается из стальных оцинкованных холодногнутых профилей, которые впоследствии окрашиваются для придания конструкции эстетичного внешнего вида и защиты от коррозии. Дверное полотно металлических дверей имеет в своем составе один или два стальных листа, каркас и ребра жесткости.

Элементами конструкции полотен стеклянных дверей являются обвязка, выполненная из алюминиевого или стального профиля, и полотно, изготовленное из так называемого «сталинита» (то есть закаленного стекла, отличающегося повышенно

Как читать план этажа с размерами Блог о планах дома

Когда мы планируем построить новый дом, план этажа представляет собой карту сокровищ, написанную символическим языком и обещающую исполнение мечты. Когда мы «читаем» план этажа с размерами, мы представляем себе простые линии и дуги, простирающиеся до стен, дверей и окон, мы представляем себя «домом» и задаемся вопросом, какие пространства будут ощущаться пустыми и наполненными жизнью (см. эти тенденции плана этажа от Builder Online).Но язык поэтажных планов может быть тонким. Опытные дизайнеры, строители и энтузиасты регулярно удивляются тому, насколько готовый дом отличается от того, что они себе представляли.

Щелкните здесь, чтобы ознакомиться с нашей коллекцией самых продаваемых планов этажей.

План 888-13 (вверху) — это план этажа в стиле современного фермерского дома, напоминающий молочный сарай и использующий традиционные элементы в современной интерпретации.

Что такое план этажа?

Планы этажей раньше назывались «чертежами».«Они были упакованы в рулон и включали в себя все детали, необходимые для строительства (или изменения) дома. Сегодня они по-прежнему содержат «инструкции по сборке» в виде нескольких страниц чертежей, но большинство планов домов доставляются в виде цифровых файлов, и их можно просматривать на экране или распечатать на обычной бумаге для просмотра, получения предложений или подачи. для разрешений.

«Набор» плана — это совокупность всех различных отдельных страниц, описывающих дом. Наборы планов обычно включают в себя: план участка, строительные примечания, планы этажей для каждого уровня дома, планы каркаса и кровли, электрические планы, планы механических систем и детали конструкции.

«План этажа» — это карта отдельного этажа. Самый простой способ понять план этажа — представить кукольный домик без крыши.

«Дизайнерские чертежи» — это планы этажей, содержащие небольшой объем информации и созданные для того, чтобы донести домашний дизайн до непрофессионалов. «Рабочие чертежи» или «строительные чертежи» содержат гораздо больше информации: они используются при строительстве дома. По большей части эта статья относится к чертежам конструкции.

Стены, окна и двери — условные обозначения и элементы на плане

Стены — самые сильные визуальные элементы на плане этажа. Стены представлены параллельными линиями и могут быть сплошными или заполненными узором. Разломы в стенах обозначают двери, окна и проемы между комнатами.

План 497-21 (вверху) с деталями плана этажа, показывающими двери, стены и окна.

На рисунке ниже вы можете видеть, что планы этажей дверей изображены в виде тонких прямоугольников и могут включать дугу, указывающую направление поворота.Планы этажей карманных дверей изображены в виде тонких прямоугольников, исчезающих в стенах. Все более популярные раздвижные двери или двери «сарая» (для идей с воротами сарая вам поможет HGTV) частично открываются вдоль стены. Окна — это проемы в стенах, пересеченные тонкими линиями, показывающими стекло и раму. На качающихся окнах (створках) может отображаться линия или дуга, указывающая направление, в котором открывается окно.

Лестница

Лестницы изображаются в виде серии прямоугольников (обычно со стрелкой направления, указывающей, идет ли лестница на следующий более высокий этаж или вниз).Там, где лестница поднимается на три фута над полом, она обрезается диагональной линией. Лестницы над «линией разреза» показаны пунктирными линиями.

На плане 888-1 деталь лестницы расположена рядом с кабинетом.

Мебель, фурнитура, фурнитура и отделка

На большинстве планов этажей показано расположение раковин, туалетов и других важных приспособлений. Квалифицированные дизайнеры уделяют пристальное внимание размещению оборудования для кухни и ванной, потому что знают, что точное расположение имеет значение.Размещение холодильника по отношению к мойке, духовке и плите может определить, будет ли кухня удобной или неудобной. Точно так же унитаз, расположенный слишком близко к туалетному столику, затрудняет использование ванной комнаты с комфортом.

Основные приспособления и приборы довольно легко обнаружить.

Дизайнеры могут включать напольные покрытия в свои планы этажей, чтобы обеспечить масштаб и помочь зрителю представить, как будет выглядеть комната.

Открыто ниже

Во многих новых домах есть подъезды и «большие комнаты» с очень высокими потолками.На нижнем этаже может отображаться числовая высота потолка с пунктирной линией, обозначающей периметр более высокого помещения. На планах второго этажа будет указано, что в помещении нет этажа, но оно «открыто снизу», как показано здесь.

План 137-252 может похвастаться деталью второго уровня «открытые для нижних».

Размеры — Размер и ширина, Мебель и использование

Более подробные планы этажей с размерами включают «размерные строки» для расположения окон, дверей, стен и других архитектурных элементов.Строки размеров рисуются параллельно элементу с «решетками» под углом 45 ° на каждом конце размерной строки, указывающими, где измерение начинается и заканчивается.

Проектные чертежи обычно включают только размеры отдельных комнат и иногда измерения длины и ширины всего дома.

Архитекторы могут включить мебель, чтобы помочь вам представить, как можно обставить пространство. Впечатление от этого плана обогащается тем, что вы представляете себя в доме, лежащим в постели и смотрящим на свои новые французские двери, или сидящим на удобном диване за напитком с друзьями.Изображение себя в плане делает оценку дизайна менее абстрактной и может помочь вам избежать создания комнат и пространств, которые не работают. Будьте осторожны и убедитесь, что любая существующая мебель, которую вы планируете использовать повторно, имеет такие же размеры, как и модели в дизайне (вот несколько советов по включению существующей мебели в новое пространство от Freshome). Успех комнаты можно определить по нескольким сантиметрам.

План 928-329 Размеры плана спортивного этажа с планировкой меблировки.

Объем и свет

Размер, ширина и расстановка мебели — не единственные переменные, влияющие на успех комнаты. Объем может быть не менее важным. До недавнего времени большинство домов было построено с 8-дюймовыми потолками, но все более высокие потолки становятся все популярнее. Комбинируя «открытые планы», где комнаты плавно переходят от одной к другой, с более высокими потолками, можно сделать меньшие планы на удивление комфортными. И наоборот, большая комната с низким потолком будет казаться тесной, несмотря на достаточно большие квадратные метры.

Еще одна стратегия, используемая для того, чтобы маленькие комнаты казались больше, — это добавить больше и большие окна. Обдумайте расположение окон, чтобы обеспечить хороший обзор, сбалансированное освещение и тепло, и убедитесь, что вы понимаете размер и тип предлагаемых окон.

Plan 430-156 отличается высокими потолками и большими окнами, которые делают дом просторным и светлым.

Знакомство с планом

Небольшая подготовка может иметь большое значение для оценки поэтажных планов.Начните с создания списка общих и важных событий и событий. Сюда могут входить: Первый вход в парадную дверь. Лежать в постели ночью или просыпаться утром, одеваться и готовиться к своему дню или выходить на улицу, готовить еду каждый день и с друзьями, стирать белье и другие дела, проводить время с семьей, читать, играть в игры, смотреть Телевидение, развлечение небольшой группы, большой праздник.

Представьте, что план будет ощущаться и работать, когда вы будете делать то, что определяет вашу жизнь.Планируя дом своей мечты, вы склонны ценить необычные явления (приветствие важных гостей у входа, проведение свадебного ужина …) и меньше обращать внимание на регулярное ежедневное использование (снятие грязных ботинок, оплата счетов). По-настоящему успешный дом прекрасно себя чувствует каждый день. Четко подумайте о том, что было хорошо в вашем нынешнем (и прошлом) доме, а не только о том, чего он не хватает. Новый дом может добавить то, чего не хватает, и в то же время предоставить многие или все впечатления, которые вы цените в своем нынешнем доме.

Заключение

Многие из нас мечтают построить новый дом или изменить существующий дом, чтобы он стал действительно «нашим». Немного попрактиковавшись, тайный язык архитектурных планов станет ясен, и сюрпризы, которые иногда возникают из-за непонимания планов, будут заменены радостью от того, что личный, воображаемый опыт становится реальным.

При просмотре эталонных проектов потенциальных подрядчиков спросите, можете ли вы просмотреть планы и сравнить площади.Возьмите с собой рулетку и отметьте размеры комнат, которые «работают», и тех, которые кажутся неправильными. Обратите внимание на размещение окон для света и видов. Это весело, и после небольшой практики вы сможете «читать» план этажа, как профессионал.

Ознакомьтесь с планами самых продаваемых этажей здесь.

.

Изменить план электропитания, настройки и параметры; Создание собственных планов электропитания

Windows описывает « Power Plan » как набор аппаратных и системных настроек, управляющих потреблением энергии компьютером. Этот план в значительной степени помогает вашей системе экономить электроэнергию, максимизировать ее производительность или уравновешивать их.

Мы уже видели, как управлять планами управления питанием Windows с помощью командной строки, плюсы и минусы различных планов управления питанием и как устранять неполадки в планах управления питанием в операционной системе Windows.Сегодня мы покажем вам, как изменить план электропитания , настройки и параметры в Windows 10/8/7, а создать индивидуальный план электропитания .

Изменить план управления питанием в Windows 10

Чтобы начать, щелкните значок батареи, видимый на панели задач экрана компьютера Windows, и выберите « Дополнительные параметры питания ».

Откроется экран «Дополнительные параметры электропитания», в котором вы можете выбрать один из трех предустановленных планов — Сбалансированный , Энергосберегающий или Высокопроизводительный e, и изменить их настройки плана, нажав « Изменить» Ссылка Plan Settings ‘.Последний вариант, то есть вариант «Высокопроизводительный», остается скрытым. Вам нужно щелкнуть стрелку раскрывающегося списка рядом с «Показать дополнительные планы», чтобы получить к нему доступ.

Теперь вы можете изменить настройки выбранного плана электропитания (энергосбережения). Здесь вы также можете изменить настройки схемы управления питанием SLEEP и DISPLAY. Например, вы можете установить время выключения дисплея, выбрать время, в которое компьютер будет переведен в спящий режим, и так далее.

При желании вы также можете изменить расширенные настройки мощности.Для этого щелкните ссылку « Изменить дополнительные параметры питания ». Посмотрите скриншот выше.

Затем нажмите « Изменить настройки, которые в настоящее время недоступны по ссылке ». Этот параметр позволяет точно настроить несколько параметров схемы электропитания. Внесите изменения в соответствии с вашими требованиями.

Прочтите : выключите экран ноутбука с Windows с помощью ScreenOff.

Создать собственный план управления питанием

При желании вы также можете создать индивидуальный план.Однако для этого вам нужно вернуться к шагу 2, чтобы получить доступ к экрану «Дополнительные параметры питания». На левой панели вы можете найти опцию — Create a Power Plan .

Щелкните параметр, чтобы перейти к окну Create a power plan . Здесь вы можете дать своему плану электропитания имя и нажать «Далее».

На следующем экране вы можете выбрать параметры сна и дисплея, которые хотите использовать, и нажмите кнопку «Создать».

Вот и все!

Теперь вы сможете увидеть свой индивидуальный план управления питанием в списке «Предпочтительные планы » .

Прочтите следующий : Как включить Ultimate Performance Power Plan в Windows 10.

Эти ответы на часто задаваемые вопросы по плану электропитания Windows также могут вас заинтересовать. Перейдите сюда, чтобы узнать, как настроить, переименовать, создать резервную копию и восстановить планы управления питанием в Windows.

.

Как вывести окно на многоэкранный режим с помощью C ++ в Windows 10

Переполнение стека

  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами

.

Как нарисовать план этажа с помощью SmartDraw

Шаг 2. Входные размеры помещения

SmartDraw откроет для вас рабочую область с прямоугольной комнатой, имеющей размеры по умолчанию 15 футов на 20 футов. Вы можете изменить эти размеры одним из двух способов. Либо щелкните стену и сдвиньте ее до нужной длины, либо щелкните размер и введите размер, который вы хотите использовать. Когда вы это сделаете, вы заметите, что противоположная стена автоматически изменит размер до того же размера.

Мы хотим изменить размер этой комнаты до 13’8 «на 20’6».

Чтобы изменить размер только одной стены, щелкните в углу и перетащите, чтобы изменить размер стены. Если щелкнуть по середине стены, обе противоположные стены сохранятся одинакового размера.

Шаг 3. Добавьте двери, окна и проемы в стенах

Вам не нужно делать проемы в стенах для окон и дверей; SmartDraw сделает это за вас автоматически. План нашей кухни имеет два стенных проема в смежные комнаты, плюс садовое окно над раковиной и эркер, выходящий на задний двор.

Щелкните «Добавить проем в стене» на SmartPanel. Когда вы переместите курсор на страницу, вы увидите форму проема в стене. Поместите его в любом месте соответствующей стены, и вы увидите, что значок изменится с штампа на якорь, что означает, что вы можете щелкнуть, чтобы прикрепить его к стене. Теперь вы можете изменить размер проема и перемещать его по стене, пока он не займет нужное вам место.

Добавьте окна таким же образом. В SmartPanel вы увидите множество вариантов дверей и окон.Мы добавим садовое окно и эркер, как показано ниже. Поскольку по умолчанию размер эркера составляет 12 футов в поперечнике, а у нас всего 6 футов, нам пришлось отрегулировать размер, щелкнув размер и введя новую цифру.

Обратите внимание, что когда вы штампуете элементы в своей рабочей области, вы можете вращать их, нажимая и удерживая кнопку поворота, а затем перемещая мышь по часовой стрелке или против часовой стрелки. Когда вы примете правильную ориентацию, отпустите кнопку.

Шаг 4. Расположение столешниц

Щелкните раскрывающийся список в SmartPanel и выберите Кухни. Вы увидите ряд приборов, шкафов и столешниц. Если вы собираетесь использовать стандартные шкафы, вам следует использовать их здесь вместо столешниц, поскольку их размеры нельзя изменить. В нашем дизайне будут использоваться нестандартные шкафы, поэтому сначала мы собираемся выложить нашу столешницу.

Начнем с размещения угловой стойки в верхнем левом углу комнаты.Просто нажмите на него в любом месте комнаты, а затем с помощью кнопки поворота поверните его на 180 градусов. Теперь перетащите его на место в верхнем левом углу комнаты, как показано.

.

Условные обозначения, применяемые в архитектурно-строительных чертежах

Обозначение окна на плане помещения. Условные изображения на строительных чертежах

В архитектурно-строительных чертежах с целью придания им большей ясности, наглядности и удобочитаемости применяют условные графические обозначения по ГОСТ 5401-50 для строительных материалов, элементов зданий, санитарно-технического оборудования и др., что дает возможность сократить поясняющие надписи на чертежах.

Условные обозначения строительных материалов, наиболее часто
применяемых при строительстве зданий.

На рисунке приведены условные обозначения некоторых строительных материалов, наиболее часто применяемых при строительстве зданий.

Кирпичную или каменную кладку обозначают в разрезе на чертежах прямыми параллельными штрихами с уклоном 45° к горизонту. Расстояния между штрихами зависят от масштаба чертежа. В мелких чертежах принимают промежутки около 1 мм, в крупных — увеличивают их до 2 — 2,5 мм. Кладку из огнеупорного кирпича штрихуют в квадратную клетку.

Металлические части сооружений в разрезе на чертежах крупного масштаба штрихуют так же, как и кирпич, но немного гуще. На чертежах мелкого масштаба и вообще при толщине разрезанной детали на чертеже меньше 2 мм делают сплошную черную заливку тушью.

Деревянные части в поперечном разрезе (с торца) штрихуют круговыми и радиальными линиями, а в продольном разрезе штрихуют так, как идут волокна в дереве, и изображают действительное расположение слоев древесины в натуре. Деревянные части, не попадающие в разрез, не штрихуют.

Тонкие слои различных изолирующих и прокладочных материалов (толь, картон, пробка, асбест, пенька, асфальт и т. п.) изображают сплошной черной заливкой с пояснительной надписью.

Бетон изображают точками с кружками неправильной формы между ними. Кружки выполняют пером от руки. Если соприкасаются два слоя разного состава, то их разделяют горизонтальной линией. Состав бетона обозначают надписями. Железобетон, т. е. бетон, усиленный заделанными в него железными прутьями (арматурой), обозначают обыкновенной штриховкой и кружками.

Воду изображают прерывистыми горизонтальными параллельными штрихами, причем промежутки между ними увеличивают по мере удаления от поверхности.

Стены и перегородки изображают двумя параллельными линиями, пространство между которыми заштриховывают тонкими косыми линиями (под углом 45°), иногда заливают тушью, а иногда оставляют без штриховки и заливки.

Окна и двери изображают в виде стенных проемов соответствующих размеров, которые не заштриховывают, а изображают в виде параллельных линий для рам и перпендикулярных для дверных створок. Отворяющаяся часть двери называется дверным полотном.

Двери могут состоять из одного и двух дверных полотен
— однопольные или двухпольные. Если полотна имеют разную ширину, то дверь полуторапольная.

а — наружная дверь;
б — внутренняя дверь;
в и г — окна;
д — наружная дверь;
е — дверь однодольная;
ж — дверь двупольная;
з — окно.

Лестницы бывают внутренние, если они находятся в особом закрытом помещении, называемом лестничной клеткой, наружные (входные) и служебные (подвальные, чердачные и др.). Каждая лестница состоит из наклонных частей, называемых маршами, и горизонтальных площадок.

Марши состоят из ступеней, укладываемых по косоурам, и перил, укрепленных на ступенях. В ступенях различают их ширину, называемую проступью, и высоту — подступенок. Уклон маршей определяется отношением высоты марша к его горизонтальной проекции. Чем круче лестница, тем она труднее для подъема.

Для жилых домов уклоны принимаются 1:1,5 — 1:1,75, для чердачных лестниц 1:1, для подвальных лестниц 1:1,25. Лестница является более удобной, если подступенок высотой 15 см, а проступь 30 см.

Санитарные устройства, т. е. ванны, души, раковины, умывальники и др., изображены на рисунке.

Отопительные приборы — печи — показывают в плане контуром их действительных очертаний (круглые, угловые, прямоугольные, кухонные очаги, ванная колонка). Как правило, между печью и стеной оставляют свободное пространство, называемое отступком, размером 8 — 10 см, заделанное с боков в 1/4 или 1/2 кирпича.

Изображение отопительных приборов на чертеже

Указание дверей и ворот на чертежах, используемых в строительстве, должно осуществляться по ГОСТ 21.201-2011 . В соответствии с этим документом, необходимо использовать специальные графические изображения.

На тех чертежах, которые выполнены в масштабе 1:400 и более мелких, дверные полотна и направление их открывания не показывается. Если масштаб изображаемых дверей и ворот составляет 1:50 и более, то при изображении на строительных чертежах необходимо указывать такие элементы, как четверти, пороги и т.п.

Двери

Одними из наиболее распространенных элементов зданий и сооружений являются двери. Они могут иметь самую различную конструкцию, однако наиболее распространенными являются:

  • Однопольные
  • Двупольные
  • Распашные
  • Откатные

По материалу изготовления они классифицируются на:

  • Деревянные
  • Металлические
  • Стеклянные

Для монтажа дверей в дверных проемах устанавливаются коробки. Если для этой цели используется древесина, то изготавливаются такие конструкции из брусков, а затем крепятся к стене. Деревянные полотна обычно выполняют из такого материала, как клееные щиты. Нередко для этой цели используется ДСП , которые отделываются облицовочными материалами.

Коробки металлических дверей и обвязка их полотен изготавливается из стальных оцинкованных холодногнутых профилей, которые впоследствии окрашиваются для придания конструкции эстетичного внешнего вида и защиты от коррозии. Дверное полотно металлических дверей имеет в своем составе один или два стальных листа, каркас и ребра жесткости.

Элементами конструкции полотен стеклянных дверей являются обвязка, выполненная из алюминиевого или стального профиля, и полотно, изготовленное из так называемого «сталинита» (то есть закаленного стекла, отличающегося повышенной прочностью).

Согласно действующим нормам и стандартам, все входные двери в здания и квартиры должны открываться наружу, то есть по направлению движения на улицу. Это необходимо для того, чтобы облегчить эвакуацию людей из зданий при наступлении различных чрезвычайных происшествий (например, пожаров).

Для крепления дверных коробок в проемах используются обработанные антисептиками деревянные пробки. Они устанавливаются непосредственно в железобетонные панели на стадии изготовлении этих конструкций. Если двери наружные, то они устанавливаются вместе с порогами, а если внутренние – то без них.

Чтобы на дверные коробки навесить дверные полотна, используются петли. Если дверь открыта настежь, то с петель ее очень легко и просто демонтировать. Для того чтобы избежать того, чтобы двери находились в открытом состоянии или же хлопали, используют специальные устройства, которые называются «дипломат». Они служат для того, чтобы держать дверь в закрытом состоянии, а если они открывается, то плавно, без ударов, в него возвращать. Кроме того, двери оснащаются врезными замками, защелками и ручками. Входные двери зачастую оборудуются кодовыми замками.

Ворота

Ворота представляют собой такие строительные функциональные конструкции, которые служат для того, чтобы с их помощью ограничивать доступ на ту или иную территорию.

Они могут играть как строго утилитарную, так и декоративную роль. В последнем случае они часто не имеют створок и представляют собой просто арку. Если ворота предназначаются для проезда транспорта, то при их разработке и производстве учитываются его габариты.

По своей конструкции ворота бывают распашными, поворотными, раздвижными, откатными, подъемно-поворотными и подъемными. Самыми простыми по конструкции и наиболее распространенными являются распашные и раздвижные ворота. Существуют также и качающиеся ворота, в которых полотна изготавливаются из листов резины или эластичного прозрачного пластика. Они чаще всего устанавливаются в производственных зданиях и позволяют существенно сократить теплопотери.

Дверные и оконные проемы зданий одновременно выполняют сразу две функции: утилитарную и эстетическую. С практической точки зрения они являются теми элементами, которые обеспечивают доступ в сооружение людей, света и воздуха. В то же самое время дверные и оконные проемы во многом определяют архитектурный облик зданий.

Согласно ГОСТ 21.201-2011 на строительных чертежах для указания проемов и отверстий должны применяться специальные обозначения.

Обычно при нанесении проёма, который предполагается сделать в перекрытии покрытии или перегородке, внутри наносят ломаную линию, которую в прочем можно и не делать, если однозначно понятно, что именно отображается.

В тех случаях, когда отверстие или проем по задумке проектировщиков должны быть заделаны, то для их изображения используют пунктирные линии, а при изображении этих элементов зданий в разрезах применяют заштриховку. В поясняющих надписях указывается материал закладки.

Упрощенный способ изображения оконных проемов в конструкциях заводского изготовления (например, железобетонных плитах) используют тогда, когда масштаб чертежа составляет 1: 200 и более мелкий. При этом четверти не изображаются.

Проемы и отверстия в помещениях в основном подразделяется на оконные, дверные и вентиляционные.

Отверстия и проемы проделываются в стенах, изготавливаемых из самых различных материалов: камень, бетон, древесина, кирпич, пенно- и газобетон и т.п.

При размещении всевозможных оконных и дверных проемов проектировщики должны обязательно учитывать такой фактор, как удобство размещения мебели при любых вариантах планировочных решений.

Чтобы правильно расположить те отверстия, через которые производится удаление или подача воздуха, нужно учитывать их пространственное положение друг относительно друга. Оно должно быть таким, чтобы через них свободно следовал воздух, как в помещения, так и за их пределы.

При сооружении стен современных зданий используется метод ручной кладки с вертикальной и горизонтальной перевязкой швов. Дверные и оконные проемы стен выполняются с устройством четвертей примыкающих к наружной стороне по вертикальным, а так же верхним граням.

Четверти дают возможность надежной и плотной установки в проемах оконных рам. Они позволяют использовать различные современные уплотнительные материалы. Кроме того наличие четвертей очень неплохо смотрятся по итогам выполнения работ.

Предназначение окон как элементов зданий состоит в обеспечении проникновения внутрь помещений естественного освещения и их проветривания. Двери необходимы для того, чтобы обеспечить доступ в здание и связь между изолированными друг от друга помещениями.

Окна современных зданий обычно имеют двойное остекление. Они могут быть одно-, двух- или трехстворчатыми. Помимо них в проемах монтируются также сливы, изготавливаемые из оцинкованного стального листа, а также подоконные плиты. Для обустройства откосов применяют цементно-песчаный раствор.

Двери, монтируемые в современных зданиях, бывают остекленными и глухими. Остекление двери, как правило, используется для того, чтобы обеспечить равномерность освещения различных помещений, а также в качестве украшения интерьеров.

В последнее время для изготовления окон и дверей широко используется пластик. Окна оснащаются герметичными стеклопакетами, которые устанавливаются между профилями из поливинилхдлорида. Внутри этих профилей наличествуют полости, количество которых может быть разным. За счет них обеспечивается хорошая тепло- и звукоизоляция. Чтобы она была еще лучше, окна необходимо комплектовать двухкамерными стеклопакетами.

Согласно ГОСТ 21.201–2011 для обозначения на строительных чертежах таких элементов конструкций зданий, как оконные переплеты фасадов, используются специальные условные обозначения. При этом количество самих переплетов графически не показывается.

Для обозначения тех переплетов, которые открываются наружу, на соответствующих изображениях используется тонкая сплошная линия, а тех, которые открываются внутрь – тонкая штриховая линия.

Если на изображенную на строительном чертеже обвязку переплет не навешивается, то вершина соответствующего знака должна быть направлена к нему. Что касается архитектурных рисунков, на которых изображаются оконные блоки , то они должны быть частью проектной документации или же документации заказа на изготовление того или иного конкретного изделия.

На тех строительных чертежах, которые выполнены в масштабе 1: 200 и меньше, четверти не показываются.

Оконный переплет представляет собой строительную конструкцию, необходимую для того, чтобы упрочить и разделить поле остекления, декоративно оформить его. Она состоит из нескольких элементов: фрамуги, форточки, створок. Оконный переплет, в свою очередь, вместе с оконной коробкой составляет оконный блок.

Оконные блоки проектируются таким образом, чтобы в процессе их эксплуатации можно было заменять стекла, стеклопакеты, уплотняющие прокладки, оконные приборы, соблюдая целостность этих деталей.

Все открывающиеся элементы окон, устанавливаемых в жилых зданиях, должны открываться только внутрь помещений. Для отдельных конструкций (например, окон, которые устанавливаются в помещениях первых этажей зданий или же выходят на балконы) современные стандарты, строительные нормы и правила предусматривают возможность открывания и наружу.

С целью обеспечения проветривания помещения, в окнах, которыми они оборудуются, устанавливаются или фрамуги, или форточки-створки, или форточки обычные, или же монтируют в них особые приточные клапаны. Фрамуги бывают или открываемыми, или глухими, монтируются, как правило, над створками, в верхних частях оконных коробок. Чтобы закрепить в оконной коробке открываемую фрамугу, используется горизонтальный импост.

Если коробка имеет достаточно большую ширину, то в нее устанавливают импост вертикальный таким образом, чтобы к нему примыкали кромки вертикальных брусков створок. По такому показателю, как количество створок в одном ряду, окна подразделяются на:

  • Одностворчатые
  • Двустворчатые
  • Многостворчатые

Что касается конструкции оконных переплетов, то они бывают:

  • Одинарными
  • Спаренными
  • Раздельными
  • Раздельно-спаренными

В оконных блоках со спаренными створками таковых две: наружная и внутренняя. Они соединяются между собой, а внутренняя, помимо этого, с помощью петель навешивается на коробку. Таким образом, створки, соединенные между собой крепежными элементами, образуют имеющий довольно высокую жесткость переплет.

В конструкцию раздельного оконного блока входит коробка, форточки, фрамуги и створки, которые открываются или в одну, или в разные стороны. Оконные блоки раздельно-спаренного типа – это комбинация окон с раздельными и спаренными створками. В этих окнах наружные створки являются одинарными, а внутренние – спаренными. Кроме того, такой термин, как «раздельно-спаренный оконный переплет» нередко используют для обозначения конструкции, разделяющей окно на отдельные части.

Окна – это важные элементы интерьеров и экстерьеров зданий. Нередко те из них, которые имеют оригинальную, нестандартную форму, являются их украшениями, одновременно играя свою утилитарную роль. Окна необходимы для того, чтобы создавать в доме комфорт, должны иметь конструкцию, обеспечивающую экономию средств, расходуемых на отопление внутренних помещений.

Обозначение окон на чертежах

Грамотное и профессиональное проектирование является залогом успеха любого строительного проекта. Правильность составления технической документации при этом играет главенствующую роль. Любые строительные работы должны сопровождаться инженерными документами, выполненными в соответствии с текущими нормами строительства.  Квалифицированная информация о материале изготовления, технология и этапов работ обеспечат  качественный результат  по завершению.  Обозначение окон на чертежах и схемах строительства дает возможность выполнить их монтаж в соответствии с намеченным планом и графиком работ.

Техническая документация используется как для капитального строительства больших зданий и объектов, так и для частной застройки или ремонта. В зависимости от сложности работ подготавливаются необходимые пакеты документов и чертежей. Что касается изображения окон на чертежах, то здесь необходимо знать основы инженерного проектирования, чтобы не ошибиться в чтении и трактовке технической документации.

Для клиентов, которые не сведущи в чтении чертежей были введены стандартные обозначения оконных конструкций. Ниже приведены наиболее часто встречающиеся виды условных окон в чертежных документах.

Эти оконные конструкции могут присутствовать в различных комбинациях, в зависимости от сложности проекта. В процессе оформления заказа клиент может увидеть свою конструкцию в договоре на выполнение работ. Поэтому, что бы говорить на «одном языке» с менеджером, необходимо знать, как обозначается маркировка дверей и окон на чертеже. Нужно это во избежание недоразумений при согласовании оконных и дверных конструкций.

Для капитального строительства существуют нормы обозначения пластиковых окон на чертежах и сборочных схемах. План строительных (или ремонтных) работ должен толковаться однозначно и недвусмысленно. При реализации таких типов проектов работает не одна организация подрядчиков, а несколько. Для лучшего согласования всех совместных действий недостаточно простого схематического типа окна, как было показано выше.

При строительстве новых зданий работы по реализации проекта ведутся одновременно сразу по нескольким направлениям с целью экономии времени.  Выбор материала изготовления оконных конструкций определяется на стадии проектирования. Основными параметрами являются условия эксплуатации, желаемые данные по коэффициенту теплопроводности и шумопоглащения, а так же внешнему виду и цвету профиля.

Для того, что бы оконная конструкция по своим габаритам стала в новый проем строительному подрядчику необходимо предоставить следующую информацию.

  • Параметры профиля рамы. Каждая профильная система имеет свою монтажную глубину, начиная от 60 и заканчивая 80 мм. Исходя из этих параметров, проектируется проем для монтажа окна.
  • Формула стеклопакета. В зависимости от формулы стеклопакета варьируется количество камер в нем. Площадь стеклопакета составляет 80-85 % от общего объема конструкции, а масса в некоторых случая может доходить до 90% от общей массы окна. Зная эти параметры, инженеры строительной организации смогут рассчитать необходимую общую нагрузку на здание и на каждый проем в частности.
  • Сложные конструкции. В последнее время возрос спрос на конструкции повышенной сложности и размеров. Не для каждого проектного задания возможно изготовить единую, монолитную конструкцию. В таком случае происходит разбивка на составные элементы, каждый из которых в соединении с другим образует требуемый конструктив. Для корректного расчета и правильного монтажа таких типов конструкций используют чертежи пластиковых окон, где схематично указан процесс сборки и монтажа.

Существуют чертежи профильных систем и схемы расположения оконных конструкций на плане здания или помещения. Чертеж профильных систем (рис 1.) в большей мере необходим монтажной бригаде для правильной установки окна в зависимости от геометрических параметров конструкции.

Для проектировщиков приняты другие типы обозначения окна, где каждая конструкция показана условно, без подробностей. Важным фактором в таких чертежных схемах есть месторасположения окна на плане здания(рис 2.)

В заключении стоит уточнить, что рядовому заказчику не обязательно знать, как на чертежах обозначаются окна. Просто стоит знать, что чем сложнее тип строительных работ, тем больше требований должно быть к сопроводительной документации, которая и является гарантом качественно выполненного проекта.

Демонтаж старого изделия и подготовка проема

Прежде чем начинать монтаж нового окна, необходимо избавиться от старого. Делать это надо в день выполнения замены. Если в сохранении рамы нет необходимости, можете не проявлять особой аккуратности. Снимите створки либо вырвите их с удерживающими шурупами. Подпилите раму и коробку окна в нескольких разных местах.

Возьмите ломик либо гвоздодер, подденьте каждую часть и выньте ее из проема. В некоторых ситуациях проще сразу найти двухсотые гвозди, благодаря которым удерживается коробка, и вытащить их. Под коробкой вы найдете теплоизоляционный и уплотнительный материал. Его нужно убрать. Одновременно с этим при помощи перфоратора с так называемой насадкой лопаткой демонтируйте откосы или же некоторую их часть. На данном этапе все зависит от того, какие откосы вы планируете установить в дальнейшем.

Подденьте подоконник и снимите его. Возьмите перфоратор и разрушьте цементную подложку под подоконником и в нижней части проема. Соберите строительный мусор в подходящие по размеру пакеты и вынесите в отведенное для этих целей место. Туда же отнесите остатки старого окна. Больше никаких грязных работ вам выполнять не придется. Сравняйте торцы оконного проема и очистите их от грязи. Поверхность по возможности нужно прогрунтовать. Хотя если монтаж окон выполняют представители компаний грунтовка обычно и не используется, но лучше все-таки это сделать.

Условные обозначения, применяемые в архитектурно-строительных чертежах — Мед Др

В архитектурно-строительных чертежах с целью придания им большей ясности, наглядности и удобочитаемости применяют условные графические обозначения по ГОСТ 5401-50 для строительных материалов, элементов зданий, санитарно-технического оборудования и др., что дает возможность сократить поясняющие надписи на чертежах.

Условные обозначения строительных материалов, наиболее часто применяемых при строительстве зданий.

На рисунке приведены условные обозначения некоторых строительных материалов, наиболее часто применяемых при строительстве зданий.

Кирпичную или каменную кладку обозначают в разрезе на чертежах прямыми параллельными штрихами с уклоном 45° к горизонту. Расстояния между штрихами зависят от масштаба чертежа. В мелких чертежах принимают промежутки около 1 мм, в крупных — увеличивают их до 2 — 2,5 мм. Кладку из огнеупорного кирпича штрихуют в квадратную клетку.

Металлические части сооружений в разрезе на чертежах крупного масштаба штрихуют так же, как и кирпич, но немного гуще. На чертежах мелкого масштаба и вообще при толщине разрезанной детали на чертеже меньше 2 мм делают сплошную черную заливку тушью.

Деревянные части в поперечном разрезе (с торца) штрихуют круговыми и радиальными линиями, а в продольном разрезе штрихуют так, как идут волокна в дереве, и изображают действительное расположение слоев древесины в натуре. Деревянные части, не попадающие в разрез, не штрихуют.

Тонкие слои различных изолирующих и прокладочных материалов (толь, картон, пробка, асбест, пенька, асфальт и т. п.) изображают сплошной черной заливкой с пояснительной надписью.

Бетон изображают точками с кружками неправильной формы между ними. Кружки выполняют пером от руки. Если соприкасаются два слоя разного состава, то их разделяют горизонтальной линией. Состав бетона обозначают надписями. Железобетон, т. е. бетон, усиленный заделанными в него железными прутьями (арматурой), обозначают обыкновенной штриховкой и кружками.

Воду изображают прерывистыми горизонтальными параллельными штрихами, причем промежутки между ними увеличивают по мере удаления от поверхности.

Стены и перегородки изображают двумя параллельными линиями, пространство между которыми заштриховывают тонкими косыми линиями (под углом 45°), иногда заливают тушью, а иногда оставляют без штриховки и заливки.

Окна и двери изображают в виде стенных проемов соответствующих размеров, которые не заштриховывают, а изображают в виде параллельных линий для рам и перпендикулярных для дверных створок. Отворяющаяся часть двери называется дверным полотном. Двери могут состоять из одного и двух дверных полотен — однопольные или двухпольные. Если полотна имеют разную ширину, то дверь полуторапольная.

Изображение окон и дверей на чертежах

Изображение окон и дверей на чертежах:

а — наружная дверь; б — внутренняя дверь; в и г — окна; д — наружная дверь; е — дверь однодольная; ж — дверь двупольная;

з — окно.

Лестницы бывают внутренние, если они находятся в особом закрытом помещении, называемом лестничной клеткой, наружные (входные) и служебные (подвальные, чердачные и др.). Каждая лестница состоит из наклонных частей, называемых маршами, и горизонтальных площадок.

Марши состоят из ступеней, укладываемых по косоурам, и перил, укрепленных на ступенях. В ступенях различают их ширину, называемую проступью, и высоту — подступенок. Уклон маршей определяется отношением высоты марша к его горизонтальной проекции. Чем круче лестница, тем она труднее для подъема.

Для жилых домов уклоны принимаются 1:1,5 — 1:1,75, для чердачных лестниц 1:1, для подвальных лестниц 1:1,25. Лестница является более удобной, если подступенок высотой 15 см, а проступь 30 см.

Санитарные устройства, т. е. ванны, души, раковины, умывальники и др., изображены на рисунке.

Изображение санитарных устройств на чертеже

Отопительные приборы — печи — показывают в плане контуром их действительных очертаний (круглые, угловые, прямоугольные, кухонные очаги, ванная колонка). Как правило, между печью и стеной оставляют свободное пространство, называемое отступком, размером 8 — 10 см, заделанное с боков в 1/4 или 1/2 кирпича.

Изображение отопительных приборов на чертеже

У печей, расположенных в деревянных стенках или перегородках, устраивают разделку в один кирпич.

«Справочник помощника санитарного врачаи помощника эпидемиолога»,под ред. члена-корреспондента АМН СССР

Как сделать оконные проемы на плане дома в Автокад (алгоритм)

Для создания оконных проемов в Автокад я воспосользовался следующим алгоритмом (вы можете использовать лубой удобный для вас способ создания оконных проемов на плане):

Вызываем команду Отрезок в Автокад и чертим первую стенку оконного проема.

Выделяем отрезок и активируем ручку. Выбираем опцию “Переместить” из контекстного меню редактирования объектов в Автокад ручками. Далее чтобы при перемещении отрезка на заданное расстояние сделать его копию, выберите опцию “Копировать”. Скопируйте отрезок на расстояние 910 мм, т.е. на ширину оконного проема. Для отслеживания перпендикулярных углов, полярных углов в Автокад вам понадобится полярная привязка, либо режим ОРТО.

Выделите два отрезка на плане дома в Автокад, обозначающих оконный проем, и сгруппируйте их для удобства работы с оконным проемом и размещения его по позициям согласно плана первого этажа коттеджа. Сгурппировать объекты в Автокад вы можете из контекстного меню. Нажмите правую кнопку мыши и в контекстном меню выберите строку “Группа” – “Группа”.

С помощью команд “Копировать” и “Повернуть” в Автокад расскопируйте оконные проемы и разместите согласно рисунка плана дома.

Создание оконных проемов на дуговой стене плана дома в Автокад

Дуговая стена плана первого этажа коттеджа в Автокад содержит четыре оконных проема шириной 910 мм и два оконных проема шириной 2110 мм. Предлагаю вам ознакомиться с построением оконных проемов в Автокад в дуговой стене из видеоурока ниже.

Условное обозначение в Автокад остекления оконных проемов на плане коттеджа

Условно обозначим остекление оконных проемов в Автокад, построив линию на расстоянии 120 мм от внешней границы стены. Для этих целей удобно использовать команду “Подобие” для построения подобных объектов со смещением 120 мм, а затем команду “Обрезать” с опцией “Выбрать все” для подрезания лишних линий в Автокад, где каждый объект является режущей кромкой и все объекты могут подрезать сами себя.

Какие еще правила должны соблюдаться при составлении схем

Изображать двери на условных чертежах, как, к примеру, и окна, полагается в виде стенных проемов. При этом такие элементы на схемах не заштриховывают, а наносят в виде перпендикулярных линий (створки). Помимо всего прочего, при изображении на чертежах дверей соблюдают следующие правила:

  • основные линии задают толщиной 0.8 мм;
  • надписи над обозначениями вычерчивают шрифтом №7;
  • для пояснения к условным обозначениям применяют шрифт №5.

Определить характеристики двери – сторону открывания полотна, наличие порожка, тип конструкции – можно, помимо всего прочего, и по ее маркировке. Такая информация, согласно действующим нормативам, должна присутствовать на межкомнатных и входных конструкциях в обязательном порядке. Также она может проставляться и на проектных чертежах рядом со значком двери.

Какие еще обозначения могут использоваться

Каким образом могут маркироваться межкомнатные двери, устанавливаемые непосредственно в зданиях, мы, таким образом, выяснили. На второй позиции у таких моделей указывается тип конструкции.

Однако в разного рода сооружениях, конечно же, практически всегда используются и наружные двери. В маркировке таких изделий на второй позиции могут присутствовать, к примеру, следующие обозначения:

  • «Н» – входные двери или модели тамбурного типа.
  • «С» – служебные двери.
  • «Л» – люковые двери или лазовые модели.

При наличии таких литер в маркировке, буквы, указывающие собственно на тип конструкции «Г», «О» и пр., могут переноситься дальше — за цифры.

В отличие от внутренних дверей, входные модели изготавливаются по нормативам, предусмотренным ГОСТ 24698-81. Этот же документ регламентирует и их обозначения.

Цифры в маркировке внутренних дверей, как уже упоминалось, обычно идут на третьей позиции. В этом же месте они располагаются и для входных конструкций. Для всех типов дверей цифры указывают на размеры проемов в доме. Очень часто после них в маркировке двери, помимо типа, стоят еще и дополнительные литеры, отображающих какие-либо второстепенные характеристики. В этом месте ГОСТ для дверей может предусматривать, к примеру, наличие следующих литер:

  • «П» – порожек или правая створка;
  • «Л» – левое открывание;
  • «Н» – с наплывом;
  • «В» – влагостойкая дверь;
  • «С» – сплошное заполнение полотна;
  • «Т» – трудносгораемая дверь;
  • «Щ» – щитовая дверь;
  • «Ц» – модель с внутренним сплошным заполнением из деревянных реек, оснащенная порожком и цилиндровым замком, а также уплотненным притвором.

На последней позиции в маркировке дверей обычно проставляется обозначение ГОСТ 24698-81.

Наружные конструкции

В предыдущей главе мы говорили о внутренних деревянных дверях. Наружные типовые двери изготавливаются по другому стандарту, за номером 24698-81. Он не распространяется на двери для зданий культурного назначения, торговых и спортивных центров, вокзалов, а также на конструкции, площадь которых превышает 9м2.

Итак:

  • В этом документе регламентируется изготовление дверей трёх типов: под литерой «Н» — тамбурные и входные, под «С» — служебные. Третий тип обозначается буквой «Л». Это даже не дверь, как таковая, а люк (лаз) – например, для выхода из подъезда на чердак. Здесь всё аналогично: так же, с учётом назначения, изложены требования к конструкциям дверей, их типоразмеры и маркировки.

Деревянная дверь на входе – отличный вариант для частного дома

Блоки из металла

Сегодня деревянные входные двери устанавливают в основном в частных домах. В многоэтажных домах предпочтения чаще отдаются дверям металлическим — а они изготавливаются согласно другому стандарту: 31173*2003. Данный документ предъявляет требования к изготовлению стальных блоков, с внедрёнными в них устройствами, препятствующими несанкционированному проникновению в помещение.

Итак:

  • Что касается механизмов этих устройств, то они, в свою очередь, изготавливаются в соответствии с ГОСТ 51242 98. Двери и ворота, окна и ставни, жалюзи и сейфы – все конструкции, на которые устанавливаются защитные механизмы, обязаны отвечать всем требованиям, определяемым данным стандартом.

Что касается стандарта на сами двери, то он распространяется только на стальные блоки, устанавливаемые в гражданских зданиях различного назначения, в том числе и жилых. Что касается дверей специального назначения, которые должны быть, к примеру, пуленепробиваемыми, или обладать устойчивостью во время взрыва или пожара – то их изготавливают совсем по другим регламентирующим документам.

Классификация и маркировка

Классифицируют стальные двери по таким признакам, как: конструкция; механические характеристики; эксплуатационные требования; вид отделки. Конструктивно их различают по коробке: она может быть П-образная; П-образная с порогом; замкнутая.

  • Ещё один способ конструктивного различия — это число и вариант открывания полотен. Они могут быть однопольные, в том числе правые и левые. Могут иметь два полотна: как одинаковой, так и разной ширины — в том числе и одно неоткрывающееся. А также двери могут отворяться внутрь дома или наружу.
  • По числу контуров, размещаемых в притворе, вариантов изготовления может быть только два. У двери, как правило один контур либо два – больше бывает крайне редко, хотя ГОСТ это тоже допускает.

Изделие из металла с декоративной отделкой

  • Отделка металлических дверей может быть очень разнообразной. Кроме лакокрасочных и порошковых покрытий, это всевозможные облицовки: кожа и кожзаменители с утеплением; наклеиваемые ПВХ плёнки; деревянные рейки и плитки; шпон; стекло; декоративные металлические элементы. К тому же двери, изготовленные по ГОСТ 31173*2003, могут быть и комбинированными.
  • Маркируются металлические изделия по такому же принципу, как и деревянные, только размеры указываются не в дециметрах, а в миллиметрах, и добавляется обозначение класса прочности. Например, маркировка ДСВ ДКН 2100-1270 М3 расшифровывается так: дверь стальная внутренняя, двупольная, с замкнутой коробкой, открывающаяся наружу. Высота 2100 мм, ширина 1270 мм — прочность соответствует классу М3.

Стальная конструкция, оснащённая доводчиком

Комплектные дверные блоки, изготовленные из металла, должны поставляться заказчику в собранном виде, в том числе и с установленными замками. По дополнительному согласованию дверь может быть оборудована доводчиком, смотровым глазком либо ограничителем открывания.

Полный комплект ключей должен быть запечатан в конверт и передан покупателю под роспись. К ним прикладывается паспорт изделия, плюс инструкция по монтажу от производителя.

Источники

  • https://mugreevskoe.ru/the-designation-of-the-window-on-the-floor-plan-conditional-images-on-construction-drawings.html
  • https://handspc.ru/okna-s-cetvertami-na-plane
  • https://drawing-portal.com/house-plan-in-autocad/stroim-okonnye-proemy-okna-v-avtokad.html
  • https://FB.ru/article/467729/oboznachenie-dverey-na-chertejah-po-gostu-primer-markirovki
  • https://sdelaidver.com/gost/gost-dveri-337

[свернуть]

Оформление разрезов зданий

Разрезы изображаются в виде сечения вертикальной плоскостью, проходящей, как правило, через оконные и дверные проемы. Разрезы выполняются так, чтобы с достаточной ясностью выявить объемно-пространственное и конструктивное решение здания, высокую координацию всех его элементов. Различаются продольный и поперечный разрезы, в случае необходимости выполняют местные разрезы с целью выявления особенностей архитектурно-инженерного решения проектируемого объекта.

Разрезы выполняют между конструктивными элементами, последние можно рассекать поперек (кроме колонн). Направление взгляда для изображения разрезов следует принимать по плану снизу вверх и справа налево. В названиях чертежей пишут: «Разрез 1—1», «Разрез 2—2». На разрезах показывают все конструктивные элементы, расположенные в пределах секущей плоскости и непосредственно за ней (рис. 1).

Рис 1. Пример оформления разреза здания.

Все конструктивные элементы обводят основной линией.

На чертежах разрезов наносят:

— координационные оси,
— расстояние между ними и привязку наружных стен к крайним координационным осям,
— вертикальные цепочки размеров, включающие толщину перекрытий и высот помещений,
— вертикальные размеры оконных проемов и т.д.,
— горизонтальные цепочки размеров,
— отметки уровня чистого пола помещений и низа настилов перекрытий, наружных элементов стен, земли,
— состав перекрытий и покрытий с указанием названий, составляющих их конструкций и материалов.

Назначение архитектурных разрезов — изображение композиционно- пространственного решения здания и его связи с окружающей средой. Поэтому элементы, попавшие в сечение, в разрезах можно показать условно. В этом случае плоскости сечений чаще всего заливают черной тушью. Однако если планы решены в другой технике (разведенная тушь, цвет и т.д.), то при выполнении используют те же приемы, что и при выполнении планов.
Все, что находится за плоскостью сечения — окна, двери, элементы внутренней отделки, оборудование и мебель — обводят тонкой черной или цветной линией в соответствии со стилем выполнения планов.

Если разрезы выполняются в крупном масштабе, то плоскость сечения оставляют белой, а интерьер, как главный элемент разреза, выполняют в черно-белой графике (рис. 2) однотонной отмывкой или полихромно, применяя акварель или, что более современно, темперу или гуашь. При этом изображение интерьера может быть и плоскостным, и объемным.

Рис. 2. Пример оформления разреза здания.
Рис. 3. Пример оформления разреза здания коттеджа.
Рис. 4. Архитектурный разрез здания.
Рис. 5. Конструктивный разрез здания.

Если интерьер помещения изображают объемно, на чертеже строят тени, падающие от него при прямом или рассеянном свете (этот принцип применяют крайне редко). Наиболее распространенным является прием перспективного изображения той части интерьера, которая находится за плоскостью сечения.
На архитектурных разрезах не показывают фундаментов, а уровень земли, попавшей в разрез, обозначают сплошной толстой линией.

В разрезе при простановке размеров выносят основные координационные оси, а высотные уровни обозначают отметками. На чертежах разрезов выполняют антураж — природное или архитектурное окружение в соответствии с общей композицией и графическим решением всех чертежей проекта.

В учебных чертежах объединяют некоторые свойства конструктивных и архитектурных разрезов, одновременно изображая на чертеже попавшие в сечение конструкции и элементы интерьера. В этом случае должны быть проставлены все необходимые размеры и отметки.

Размеры и отметки проставляются снаружи и внутри разреза.

Источник:

книга: Художественно-графическое оформление архитектурно-строительных чертежей.

Изд-во Архитектура-С. Москва, 2004.

Учебное пособие.

Автор: О.В. Георгиевский


распечатать

Вконтакте

Facebook

Twitter

Одноклассники

Google+

Индикатор сечения — 2019 — Справка по SOLIDWORKS

Используя диалоговое окно «Разрез», в чертеже можно указать компоненты и ребра, которые в разрезе или вынутом разрезе сборки требуется оставить неразрезанными. Появляется также вкладка «Индикатор сечения» в диалоговом окне «Свойства чертежного вида» для разреза или вынутого разреза.

Чтобы получить доступ в диалоговое окно Индикатор сечения после создания разреза:

  1. Нажмите правой кнопкой мыши на разрез и выберите Свойства.
  2. В данном диалоговом окне перейдите на вкладку Индикатор сечения.

Исключенные компоненты/ребра

Выберите компоненты и ребра, которые нужно оставить неразрезанными, в графической области или дереве конструирования FeatureManager.

Чтобы удалить компонент из списка, выберите его повторно, или выберите компонент в списке и нажмите клавишу Delete.

Не выполнять разрез всех экземпляров

Укажите, что нужно сделать с выбранным компонентом или ребром, если выбранный компонент используется в сборке несколько раз, (например, если он является членом массива или используется в качестве компонента в нескольких узлах сборки):



Выбрать Если нужно исключить все экземпляры выбранного компонента в сборке, установите флажок «Не выполнять разрез всех экземпляров». В итоговом виде все экземпляры выбранного компонента останутся неразрезанными.

Очистить
Если нужно исключить только выбранные экземпляры, удалите флажок «Не выполнять разрез всех экземпляров». В итоговом виде неразрезанным останется только выбранный экземпляр, остальные будут разрезаны.

Авто-штриховка

Выберите параметр Авто-штриховка для использования альтернативного угла штриховки на соседних гранях разреза. Штриховка изменяется в разрезе сборки.

Местный вид, созданный из разреза или вынутого разреза сборки, наследует образцы штриховки родительского вида.


Случайный выбор масштаба Случайный выбор масштаба штриховки для некоторых материалов в чертежном виде. Снимите этот флажок, чтобы сохранить одинаковый масштаб для всех штриховок нескольких деталей из одного материала.

Исключить крепежи

Исключает крепежи из разреза. К крепежам относится любой элемент, вставленный из SOLIDWORKS Toolbox (гайки, болты, шайбы и т.д.), кроме элементов конструкции. Можно также обозначить любой элемент как крепеж, чтобы он не был разрезан. Для предварительного просмотра крепежей выберите «Отобразить исключенные крепежи».

Чтобы обозначить компонент как крепеж, откройте компонент и выберите . В этом диалоговом окне на вкладке Настройка выберите IsFastener в поле «Имя свойства» и введите значение 1 для параметра «Значение / Текстовое выражение».

Реверс направления

Переключает направление разреза.

Чертеж в разрезе — Designing Buildings Wiki

«Чертеж в разрезе», «разрез» или «чертеж в разрезе» показывает вид конструкции, как если бы она была разрезана пополам или разрезана по другой воображаемой плоскости.

Для зданий это может быть полезно, поскольку дает вид через пространства и окружающие конструкции (обычно в вертикальной плоскости), который может выявить взаимосвязи между различными частями зданий, которые могут быть не видны на чертежах плана. Чертежи плана на самом деле являются разновидностью разреза, но они разрезают здание в горизонтальной, а не вертикальной плоскости.

Направление плоскости, через которую разрезается разрез, часто отображается на чертежах плана и фасадах линией длинных и коротких штрихов, называемой плоскостью разреза. Если есть несколько секций, линия может иметь буквы на каждом конце, указывающие имя чертежа разреза, и стрелку, показывающую направление, в котором принимает вид.

Линия разреза может проходить через здание косвенным путем, если это помогает показать наиболее важные элементы или перекрестки в здании, как показано на рисунке ниже.

В этом случае чертеж сечения будет называться «Разрез B-B».

Затенение, перекрестная штриховка или другие стили заливки и / или более толстые линии могут использоваться для обозначения прорезанных частей конструкции, таких как стены, крыши и полы.

Масштаб чертежа в разрезе будет зависеть от размера нарисованного здания и уровня детализации, который необходимо показать. Разделы могут отображать все здание или могут быть сосредоточены на конкретном компоненте, соединении или сборке.В этом случае они могут быть похожи на сборочные чертежи, но отличаться тем, что обычно не содержат деталей фактического процесса сборки.

Различные типы перекрестной штриховки могут использоваться для различения различных типов компонентов на подробных чертежах в разрезе. Существуют стандарты штриховки, которую следует использовать на некоторых распространенных материалах, например, двойные диагональные линии указывают на кирпичную кладку, волна указывает на изоляцию и так далее.

Перспективные разрезы включают трехмерную проекцию пространств за плоскостью сечения и могут использоваться для графической иллюстрации взаимосвязи между пространствами и компонентами здания, а также их глубины, что может быть очень полезно при попытке интерпретировать сложный дизайн.

Все чаще чертежи разрезов могут создаваться автоматически с помощью программного обеспечения для трехмерного моделирования, включая перспективные разрезы, где это необходимо.

[править] Статьи по теме «Проектирование зданий» Wiki

[править] Внешние ссылки

  • «Справочник по строительству» (6-е изд.), ЧАДЛИ, Р. и ГРИНО, Р., Баттерворт-Хайнеманн (2007)

Как рисовать дома в разрезе

Комплект строительных чертежей дома будет включать:
несколько сечений.И местный отдел планирования, и
Строительной бригаде понадобятся эти чертежи. Это руководство будет
объясните, как составить эти разделы вручную.

Более сложные
В (и дорогих) программах домашнего дизайна есть инструменты для создания поперечных сечений.
Однако время, необходимое для того, чтобы научиться использовать программу проектирования для
точка создания точных секций может быть длиннее, чем
время, необходимое, чтобы нарисовать их вручную. Также возможно
сделайте и то, и другое. Вы можете использовать программу домашнего дизайна, чтобы создать свой
основные планы, а затем детализировать вручную произведенные основные поперечные сечения
по программе.

Завершите чертежи плана этажа перед тем, как рисовать поперечные сечения. Инструкции по созданию подробных планов этажей см. В нашем руководстве «Сделайте свой собственный чертеж». Если вы только начинаете заниматься дизайном дома, ознакомьтесь с нашим бесплатным руководством по дизайну дома.

Что такое поперечные сечения?

На чертежах в разрезе показаны виды дома в виде
хотя вы прорезали дом сверху пилой
и заглянул из образовавшегося отверстия. Такой взгляд поможет
строитель лучше разбирается в вашей внутренней и внешней конструкции
подробности.

Чем сложнее дизайн дома, тем более кросс
разделы, которые вы должны предоставить. Эти рисунки используются для демонстрации таких
такие вещи, как детали каркаса стен и крыши, наружные слои стен, лестницы
конструкции и даже детали интерьера, такие как перепады пола и
высота потолков, софиты, молдинги и шкафы. Поперечные сечения также
показать детали окна, такие как размеры, точное расположение относительно
к внутренним стенам и их высоте относительно потолка или пола.
Поперечные сечения обычно не показывают готовую стену или пол.
материалы, кроме разделов, в которых подробно описываются стены или пол
слои.

Сколько требуется поперечных сечений?

Количество необходимых сечений полностью
зависит от сложности дизайна, вашего отдела планирования
требования и кто строит дом. Если у вас очень
опытная строительная бригада, и вы планируете быть на стройплощадке
часто, чтобы ответить на вопросы, вам не нужно подробно описывать элементы, которые
задействовать общие строительные детали для вашего региона. Однако если вы
проектируют дом, который не соответствует стандартам вашего
области, например, вы планируете оформить внешние стены в
уникальный способ размещения утеплителя другого типа
или внешняя отделка, важно будет детально проработать крест
секции для этих элементов.

Как правило, вы должны создавать поперечные сечения для следующих элементов:

  • Слои наружных стен
  • Несущие стены, столбы или
    балки
  • Детали каркаса лестницы
  • Высота пола и потолка и
    отклонения
  • Формовочные и отделочные работы (только один
    требуется для интерьера дома, если все двери, окна и
    плинтусы обрезать аналогично)
  • Мебель или изготовление по индивидуальному заказу
    мебель (даже если строительная бригада не несет за это ответственности
    работы, хорошо бы включить их, чтобы они понимали, где
    шкафы или мебель нужно будет прикрепить к обрамлению)
  • Любые другие подробности, которые будут
    помочь строителю разобраться в домашнем дизайне

Поперечные сечения создаются сразу после вашего пола
планы и фасады закончены.Вам необходимо заполнить
конструктивное проектирование дома, то есть определены необходимые размеры
и расположение всех несущих стен, стоек и балок. Наш
Модуль «Проектирование конструкций жилых домов» содержит несколько страниц, на которых объясняется проектирование конструкций и размеры балок для домов с деревянным каркасом.

Какова толщина поперечного сечения?

Толщина поперечного сечения зависит от
детали, которые вы хотите выделить. Скажем, например, вы хотите показать
детали конструкции П-образной лестницы.Если бы вы предоставили
поперечное сечение только очень узкой линии, проведенной через лестницу, вы
В итоге будет видна только одна сторона U-образного лестничного пролета.
Однако, если вы выбрали секцию толщиной около четырех футов,
с центром на центральной линии буквы U, вы увидите оба
сегменты лестницы.

Это полностью зависит от вас, насколько толстый раздел
вы хотите детализировать. Просто нарисуйте линию поперечного сечения на планах этажей
со стрелкой поперечного сечения, указывающей направление, в котором будет детализировано сечение.Быть
осторожно создавайте очень толстые поперечные сечения, так как количество
слои стен и виды через дверные проемы и проемы сделают рисунок
сбивает с толку.

Примечание о весах

Выберите масштаб чертежа
подходит для размера
и деталь поперечного сечения. Если в разделе показаны подробности через
по всей ширине или длине дома в масштабе 1/4 дюйма: 1 ‘
должно быть адекватным. Если, однако, вы показываете детали
слои наружных стен, где некоторые слои очень тонкие, вам может понадобиться
использовать более крупный масштаб, чтобы разделы были более читабельны.

Этапы построения поперечного сечения

1. Выберите линию поперечного сечения

Чтобы создать поперечное сечение, сначала проведите линию на
ваш план этажа, который проходит через часть дома, для которой
вам нужно показать детали поперечного сечения.

На чертеже плана этажа вверху и внизу слева есть две буквы «А», окруженные круглыми значками со стрелкой. Эти
значки указывают на то, что строительные чертежи будут содержать подробные
поперечный разрез для этого кусочка дома.Стрелка указывает на
в каком направлении «смотрит» сечение. Обратите внимание, что поперечные сечения также указаны для сечений B-B, C-C и D-D.

На приведенном ниже рисунке показано поперечное сечение A-A. Этот
учебник продемонстрирует, как нарисовать это поперечное сечение.

Назначение поперечного сечения A-A —
показать основную оболочку дома, несущие опоры
балка крыши, приблизительная высота проема окон и потолка
высоты, в том числе заниженный потолок в подъезде.Эти
структурные стойки, балки и окна будут отображаться на других чертежах
но сверху вниз. Эти виды в сочетании делают дом еще более привлекательным.
понятно, а также дать дополнительные детали дизайна.

2. Нарисуйте конверт дома

Начните с рисования ширины
внешняя оболочка вашего дома через заданное поперечное сечение
линия. Используйте размеры на чертежах плана этажа, дома
высоты и другие заметки по проекту для создания точных и
масштабные линии. Включите:

  • Фундамент
  • Фундаментные стены
  • Надземные наружные стены
  • Любые окна, которые в разделе
    прорезает
  • Внешние линии крыши

3.Чертеж полов и потолков

Затем нарисуйте верхнюю и нижнюю линии всех
полы и потолки. Вам нужно знать толщину напольного покрытия
или потолочные балки и любой прикрепленный пол (обычно фанера,
ориентированно-стружечная плита или ДСП). Высота от каждого этажа до
потолочные балки или перекрытия наверху должны быть точно выполнены в масштабе.
Включайте в этот чертеж только обрамляющие материалы, а не готовую
потолочные и напольные материалы.

4. Окна, двери и рама боковых стен

Для двух боковых стенок по обе стороны от
рисунок, проект в любом наружном окне или дверных коллекторах, порогах или стене
пластины, а также внутренний размер всех вышеперечисленных элементов
на первом этапе.См. Рисунок выше.

5. Внутренние стены и элементы конструкций

Следующий проект внутренних стен, включая их плиты и любые несущие стойки или балки, видимые в этом разделе. См. Рисунок в разрезе выше.

6. Облицовочные окна и двери

Затем нарисуйте грубые проемы всех фасадных дверей и окон. На разрезе выше также показано оконное остекление, но не наличник.

7. Различия в высоте потолка или пола

Добавьте любые подвесные или приподнятые полы или потолки.См. Рисунок на следующем шаге ниже.

8. Маркировка

В заключение отметьте грубые проемы для всех дверей и окон. Отметьте высоту окон от пола или потолка. Также детализируйте высоту потолка, названия зон и любые другие элементы, чтобы сделать рисунок более ясным. См. Рисунок выше.

Важно, чтобы все элементы были точно нарисованы в масштабе, поскольку строители на стройплощадке часто используют масштаб архитектора, чтобы определить, где разместить грубые проемы окон или дверей, высоту потолка и т. Д.Недостаточно маркировать эти числа. Их нужно аккуратно прорисовать.

9. Добавьте основную надпись

Добавьте основную надпись в правом нижнем углу, которая указывает:

  • Название дома или проекта
  • Дата
  • Имя дизайнера
  • Просмотреть имя
  • Масштаб чертежа

Дополнительные примеры поперечного сечения

Используйте ту же технику, чтобы создать оставшиеся поперечные сечения. Для поперечных сечений, охватывающих всю ширину или длину дома, начните с оболочки здания и продвигайтесь внутрь.На рисунке ниже показано сечение D-D, показанное на плане этажа из шага 1 «Выбор линии поперечного сечения».

Для слоев стен просто начните с левой или правой стороны и продвигайтесь по горизонтали, рисуя каждый слой в точном масштабе. Вы можете использовать гораздо больший масштаб для слоев стен. Необязательно показывать всю высоту какой-либо стены. Достаточно одного сегмента со всеми слоями. На рисунке ниже показано поперечное сечение стен, крыши и фундамента дома, отличного от нашего примера выше.

Некоторые чертежи могут также потребоваться для отдельных элементов, таких как декоративные опоры свеса крыши или сложные отделочные работы, необходимые в конкретном помещении.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

Что такое разрез? 6 типов разрезов, которые необходимо знать

План этажа — это план здания, который наиболее знаком большинству людей: вид здания с высоты птичьего полета со всеми элементами, расположенными на горизонтальной плоскости.Однако разрез дает вертикальный вид, что не менее важно.

Что такое разрез?

Профессиональный строитель Джордан Смит сравнивает виды в разрезе с лазерным разрезом части конструкции, чтобы вы могли увидеть, как элементы здания сочетаются друг с другом по вертикали. В своем классе «Введение в чтение чертежей» он объясняет:

«На плане этажа мы берем лазер и разрезаем дом пополам по горизонтали. Мы откладываем крышу в сторону, смотрим сверху вниз и видим наши стены и пол, но крыша не мешает нам.Секции очень похожи на план этажа, но вместо того, чтобы смотреть сверху вниз, мы смотрим на вертикальную секцию дома. Мы смотрим на дом снаружи, затем берем лазер и вырезаем кусок дома. Мы удаляем этот фрагмент, и когда мы заглядываем внутрь дома, мы видим, как все пространства соотносятся друг с другом по вертикали, , а не только по горизонтали ».

Вид в разрезе дает архитекторам и подрядчикам еще один способ понять, как будет стоять конструкция, поскольку он показывает детали конструкции стен, а также толщину и высоту балок и других опор.В то время как план этажа позволяет увидеть, как стены стоят по отношению друг к другу, разрез показывает, где стена встречается с полом, и расстояние, которое отделяет один этаж от другого.

Наконец, разделы позволяют лучше понять, как помещения здания будут приспособлены к будущим жильцам и будут ли ощущаться потолки, например, такими, как будто они вырисовываются или парит над головой.

На изображении выше в разрезе вы видите лестницу, идущую снаружи, вверх к входной двери, от входной двери, на второй этаж или из подвала на первый этаж.

Виды в разрезе — это только один из компонентов чертежей объекта недвижимости. Узнайте все, что вам нужно знать о чтении чертежей, в онлайн-классе MT Copeland , который преподает профессиональный строитель и мастер Джордан Смит.

Что такое режущая плоскость?

Разрез — это вид, который никогда не увидишь в реальной жизни, так как это вид на комнату или здание, если часть его была вырезана.Место, где вырезается здание, называется «секущей плоскостью», а положение воображаемой секущей плоскости обычно обозначается линией секущей плоскости, которая состоит из длинных черточек, разделенных двумя более короткими.

6 видов разрезов

  1. Полные разделы. Это наиболее распространенная секция (называемая полной секцией), где воображаемый лазер прорезает линию через всю конструкцию, открывая вид на часть здания, остальную часть которой отложили в сторону.
  2. Половинки или виды. В этом типе сечения обрезана только половина пространства или объекта. Это позволяет вам видеть часть его на высоте, а другая часть рисунка дает возможность заглянуть внутрь.
  3. Смещение разрезов или видов. В смещенном сечении плоскость сечения не следует по прямой. Это может быть использовано, например, если архитектор или инженер хотел показать часть одной комнаты, но также часть другой, которая расположена за ней.Другими словами, хотя плоскости разреза параллельны, плоскость в одной части чертежа может находиться на некотором расстоянии от плоскости в другой части.
  4. Разорванные секции или разорванные виды. На этих чертежах только небольшая часть объекта или пространства показана в разрезе. Вместо линии разреза часть, показанная в разрезе, обозначается неправильной линией разреза.
  5. Вращающиеся секции или вид. С этим типом разреза пространство или деталь отображается с плоскостью разреза под углом, а затем разрез поворачивается так, чтобы плоскость разреза была обращена к наблюдателю.
  6. Удаленные разделы. При удаленном разрезе только часть чертежа показана в разрезе, и эта деталь удалена в сторону. Масштаб разреза будет отличаться от основного чертежа, что обеспечит более детальную перспективу.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Библиотека чертежей | АЛЮТЕХ

1. Стандартный монтаж Скачать (DWG | 8.5 Мб) Скачать (PDF | 0.9 Mb)
2. Низкий монтаж Скачать (DWG | 6.33 Мб) Скачать (PDF | 0.4 Mb)
3. Низкий монтаж с передним расположением вала Скачать (DWG | 10 Мб) Скачать (PDF | 1.0 Мб)
4. Наклонный тип крепления Скачать (DWG | 6.39 Mb) Скачать (PDF | 0.7 Mb)
5. Вертикальный монтаж с верхним расположением вала Скачать (DWG | 6.63 Mb) Скачать (PDF | 0.6 Mb)
6. Вертикальный монтаж с нижним расположением вала Загрузить (DWG | 6.59 Мб) Скачать (PDF | 0.5 Mb)
7. Высокий монтаж с верхним расположением вала Скачать (DWG | 28 Мб) Скачать (PDF | 0.9 Mb)
8. Высокий монтаж с нижним расположением вала Скачать (DWG | 8.58 Мб) Загрузить (PDF | 0.6 Мб)
9. Наклонный низкий тип крепления Скачать (DWG | 5.98 Mb) Скачать (PDF | 0.4 Mb)
10. Высоконаклонный тип крепления с верхним расположением вала Скачать (DWG | 11.4 Mb) Скачать (PDF | 1 Mb)
11. Высоконаклонный тип крепления с нижним расположением вала Загрузить (DWG | 9.01 Мб) Скачать (PDF | 0.6 Mb)
12. Стандартный монтаж (2 вала) Скачать (DWG | 16.2 Mb) Скачать (PDF | 0.8 Mb)
13. Высокий монтаж с верхним расположением вала (2 вала) Скачать (DWG | 19.2 Mb) Загрузить (PDF | 0.8 Мб)
14. Высокий монтаж с нижним расположением вала (2 вала) Скачать (DWG | 10.3 Mb) Скачать (PDF | 0.9 Mb)
15. Наклонный тип крепления (2 вала) Скачать (DWG | 12.2 Mb) Скачать (PDF | 0.8 Mb)
16. Высоконаклонный тип крепления с верхним расположением вала (2 вала) Скачать (DWG | 37.4 Mb) Скачать (PDF | 0.9 Mb)
17. Высоконаклонный тип крепления с нижним расположением вала (2 вала) Скачать (DWG | 16.4 Mb) Скачать (PDF | 1 Mb)
18. Вертикальный тип монтажа с верхним расположением вала (2 вала) Скачать (DWG | 15,6 Мб) Скачать (PDF | 0.8 Mb)
19. Вертикальный монтаж с нижним расположением вала (2 вала) Скачать (DWG | 13.4 Мб) Скачать (PDF | 0.9 Mb)

Глава 4.Рисование фасада и разрезов — Учебные пособия по программам визуальной графической коммуникации для дизайна интерьера

Цели сессии

По завершении этой сессии студенты смогут:

(CO 1) Нарисуйте разрез
(CO 2) Нарисуйте отметку на плане этажа
(CO 3) Добавление / редактирование текста и аннотации (в пространстве модели с аннотациями) — текст M, стиль текста, выноска M и мультивыноска Стиль


Основные моменты сессии

В конце занятия студенты могут создать рисунки, представленные ниже.


Содержание лекции

(CO 1) Нарисуйте разрез

«Секция — это прорезь пространства, которая показывает больше деталей комнаты. Это также позволяет показать некоторые структурные детали. Линию сечения можно вырезать из любой части пространства, в зависимости от того, что вы хотите показать ».
Получено с https://www.nda.ac.uk/blog/identify-plans-elevations-sections/

«Чертеж в разрезе, разрез» или «чертеж в разрезе» показывает вид конструкции, как если бы она была разрезана пополам или разрезана по другой воображаемой плоскости.”
Получено с https://www.designingbuildings.co.uk/wiki/Section_drawing
Для получения дополнительной информации о чертеже сечения здания, пожалуйста, прочтите эту страницу: https://www.designingbuildings.co.uk/wiki/Section_drawing

В этом уроке ученики будут рисовать секцию здания на основе чертежа Eames House, House, Section A-A ‘, южного плана плана (вы можете загрузить изображение из модуля Canvas по этой ссылке Eames_House_House_Section_A-A’.jpg) и планирование вашего пространства (мебель, оборудование и оборудование).

Изображение предоставлено: снимок экрана, сделанный автором с http://www.loc.gov/pictures/collection/hh/item/ca4169/ (чертеж здания Eames House, общественное достояние)

  • [ШАГ 01] Откройте файл САПР для проекта Eames House.
  • [ШАГ 02] Скопируйте планы этажей (1-й и 2-й этажи) на правую сторону 100 ′. Этот шаг не является обязательным, но я предпочитаю сохранить исходные планы и использовать скопированные планы для создания разреза.
  • [ШАГ 03] подтвердите, что вы находитесь на слое [0], и нарисуйте линию разреза (рекомендуется использовать [ПЛИНИЯ]) на первом этаже для разреза.Скопируйте линию сечения в то же положение для второго этажа. Вы можете полагаться на линию сетки столбцов. (Для линии разреза вы можете разорвать и сместить линию, чтобы сосредоточиться на ключевых внутренних и / или архитектурных элементах. Линия должна начинаться и заканчиваться за пределами плана, и вы должны добавить небольшую перпендикулярную рамку, чтобы указать направление вида разреза. . Обновите линии разреза до уровня [A-ANNO].
  • [ШАГ 4] Нарисуйте перпендикулярную линию от линии разреза на первом этаже, чтобы обозначить границу здания и границу чертежа.
  • [ШАГ 5] Вставьте чертеж сечения (Eames_House_House_Section_A-A’.jpg), щелкнув [вставка]> щелкните [прикрепить]> выберите файл Eames_House_House_Section_A-A’.jpg из папки вашего проекта> щелкните [открыть]> щелкните [ok ] в окне «Прикрепить изображение»> щелкните базовую точку и вторую точку, чтобы вставить изображение> настройте «Затухание изображения» на 50> щелкните изображение правой кнопкой мыши> щелкните [Порядок рисования]> щелкните [На задний план]
  • [ШАГ 6] Переместите (используйте команду [move]) и масштабируйте (используйте команду [scale]) вставленное изображение, чтобы оно соответствовало границе здания для линий сечения.
    Обратите внимание: при настройке масштаба вы должны правильно использовать привязку объекта [F3]. Иногда объектная привязка отлично работает, чтобы щелкнуть объект САПР. Иногда команда не работает, чтобы щелкнуть точку на растровом изображении.
  • [ШАГ 7] Теперь вы готовы нарисовать секцию со вставленным изображением.
    • Примечание 1. Вы будете полагаться на размеры на вставленном изображении, на линии на плане этажа. Используйте числовые значения для рисования линий (пожалуйста, не нажимайте просто на изображение, кроме винтовой лестницы.Изображение является справочным только потому, что масштабированное изображение всегда немного нечеткое).
    • Примечание 2. Создайте три новых слоя.
      • [A-LWT-OBJECT] 0,2 мм — края объектов и представляют изменение глубины
      • [A-LWT-SECTION] 0,5 мм — линии представляют границу прорезанного предмета
      • [A-LWT-SURFACE] 0,05 мм — Линии — это линии деталей на объекте. Они не представляют значительных (если вообще есть) изменений в глубине
    • Примечание 3. Используйте [LINE]. Команды [ПЛИНИЯ], [СПЛАЙН], [КРУГ], [ОБРЕЗКА], [СМЕЩЕНИЕ], [ФИЛЕМ], [РАСШИРЕНИЕ] и [РАСТЯНЕНИЕ].
    • Примечание 4. Также вы вручную обновляете тип линии для дверных и оконных проемов.
    • Примечание 5. Сначала вы рисуете направляющие. Вы используете [xline] для создания строки бесконечной длины.
    • Затем вы рисуете линии сечения.
    • После этого вы рисуете линии объекта.
    • Нарисуйте линии поверхности для деталей.
    • Наконец, вы добавляете мебель и должны отредактировать детали и объекты, скрытые от передней части объекта.
  • [ШАГ 8] Переместите нарисованный разрез и линии разреза, за исключением вставленного изображения 100 ′, влево, чтобы сохранить рисунок разреза в безопасной области рисования.
  • [ШАГ 9] Создайте блок для раздела. Выберите все элементы в разделе> Тип [B] для создания блока> Определите имя [000_Section A-A ’]> Нажмите [OK]

(CO 2) Нарисуйте отметку на плане этажа

«Фасад — это вид сбоку объекта при рисовании внутренних фасадов; это будет представлять одну из стен.Это будет включать любые окна или двери, а также любую встроенную мебель, которая находится в непосредственном контакте со стеной ».
Получено с https://www.nda.ac.uk/blog/identify-plans-elevations-sections/

«Термин« возвышение »относится к ортогональной проекции внешних (или иногда внутренних) поверхностей здания, то есть двухмерному чертежу фасадов здания».
Получено с https://www.designingbuildings.co.uk/wiki/Elevations

В этом учебном пособии ученики нарисуют внутренний фасад на основе чертежа дома Имса, дома, секции C-C ‘, плана западного фасада гостиной.Студенты не будут рисовать секции. Вам нужно будет понять концепцию фасада, и нарисуйте только внутренний фасад.

  • [ШАГ 01] Выберите вид на возвышении.
  • [ШАГ 02] Нарисуйте контур отметки, используя [xline], чтобы нарисовать границу отметки.
  • [ШАГ 03] Поверните и переместите разрез c-c ’вставленного изображения, чтобы он соответствовал границе возвышения. Вам нужно будет повернуть на 90 градусов по часовой стрелке.
  • [ШАГ 04] Поверните скопированный план этажа и вставленное изображение на 90 градусов против часовой стрелки.Причина этого шага — быстро нарисовать отметку. Обычно требуется меньше времени, чтобы нарисовать отметку в правильном направлении (вверх-север, вниз-юг, влево-запад и вправо-восток).
  • [ШАГ 05] Удалите ненужные элементы из скопированного плана этажа. Убедитесь, что вы сохранили исходный план этажа. Вы удаляете только элементы на КОПИРОВАННЫЙ план этажа.
  • [ШАГ 06] Теперь вы можете нарисовать отметку
    • Начертите уровень пола и уровень потолка (8 футов -1 ″ AFF) (Обычно внутренний фасад отражает только внутренние элементы.Вы не рисуете толщину стены, прорезь окна, структуру потолка и структуру крыши.)> Измените линии для концов стен, уровня пола и уровня потолка на [A-LWT-SECTION]
    • Переключите слой на [A-LWT-OBJECT]> Нарисуйте стену и мебель, используя [LINE], [PLINE], [CIRCLE], [FILLET]. [TRIM]
    • При необходимости переключите слой на [A-LWT-SURFACE]> Нарисуйте все, что не важно с точки зрения конструкции.
  • [ШАГ 07] Добавьте размеры и проем для получения дополнительной информации.
    • В строке состояния приложения переключите масштаб на 3/8 дюйма = 1 ’0”
    • Введите [ddim] и нажмите [ввод], чтобы открыть [Диспетчер размерных стилей]
    • Щелкните [Annotative-3-32]> щелкните [Set Current]> щелкните [Close]
    • Введите [размер] и нажмите [ввод], чтобы добавить размер
    • .

    • Вам нужно будет щелкнуть начало первой выносной линии> щелкнуть начало второй выносной линии> указать положение размерной линии.Повторите этот процесс, чтобы добавить размеры для корпуса.
  • [ШАГ 08] Сделайте блок для возвышения.
    • Выберите отметку, включая линии и размеры.
    • Введите [b], нажмите [ввод], чтобы открыть [Определение блока]
    • Задайте имя [000_Elevation-A]
    • Нажмите [OK], чтобы завершить команду
  • [ШАГ 09] Организуйте свои рисунки.
    • Переместите вставленные эталонные изображения на север в плане 75 футов.
    • Переместите разрез и отметку в правую часть планов этажей.

(CO 3) Добавить / редактировать текст и аннотацию (в пространстве модели — аннотативно) — текст M, стиль текста, выноска M и стиль мультивыноски

В этом руководстве учащиеся узнают, как добавлять и редактировать текст и аннотации в области рисования с помощью [МНОГОЛИНИЙНЫЙ ТЕКСТ], [ТЕКСТСИЛЬ], [МНОГОЛИНИЙНЫЙ ЛИДЕР] и [ЛИДЕРСКИЙ СТИЛЬ]

Добавьте названия комнат и номера комнат на план этажа.
  • [STEP 01] Переключиться на уровень [A-ANNO-TEXT]
  • [ШАГ 02] Настройте единицы, набрав [UN] и нажмите [ввод], чтобы открыть [Единицы чертежа].
    • Текущая точность единиц измерения составляет 0 ′ -0 1/16 ″
    • Измените точность единиц на 0 ′ -0 1/32 ″
    • Нажмите [OK], чтобы закрыть окно «Единицы чертежа».
  • [ШАГ 03] Добавьте два стиля текста для названий комнат и номеров комнат.
    • На вкладке «Аннотации» панели «Текст» на ленте щелкните [Стандартный]> щелкните [Управление стилями текста].
    • В окне [Стиль текста] нажмите [Создать]
    • Введите имя стиля [Аннотативный 1-8] и нажмите [OK]
    • Подтвердите, что установлен флажок [Аннотативный], обновите высоту текста на бумаге до [0′-0 1/8 ″]
    • Нажмите [Применить]
    • Нажмите [Set Current]
    • Нажмите [New]
    • Введите имя стиля [Аннотативный 3-32] и нажмите [OK].
    • Подтвердите, что установлен флажок [Аннотативный], обновите высоту текста на бумаге до [0′-0 3/32 ″]
    • Нажмите [Применить], а затем [Закрыть]
  • [ШАГ 04] Добавить название комнаты
    • Убедитесь, что стиль текста — [Аннотативный 1-8] на вкладке [Аннотации] на панели [Текст]
    • Щелкните [Многострочный текст] на вкладке [Аннотация] на панели [Текст]
      или введите [mt] и нажмите [Enter]
    • Определите текстовое поле для имени комнаты.Для названия комнаты рекомендуется использовать заглавные буквы. Иногда используйте аббревиатуру. (например, LIVING RM)
    • Введите [название комнаты] и щелкните точку за пределами текстового поля.
  • [ШАГ 05] Добавить номер комнаты
    • Убедитесь, что стиль текста — [Аннотативный 3-32] на вкладке [Аннотации] на панели [Текст]
    • Щелкните [Многострочный текст] на вкладке [Аннотация] на панели [Текст]
      или введите [mt] и нажмите [Enter]
    • Задайте текстовое поле для номера комнаты.
    • Введите [название комнаты] и щелкните точку за пределами текстового поля.Обычно для каждой комнаты требуется одно число, например 102 (Первая цифра (1) указывает номер этажа. В этом случае гостиная находится на первом уровне. Вторая и третья цифры (02) указывают номер комнаты, начинается от главного входа по часовой стрелке. В данном случае ЗАЛ — 101, ЖИВОЙ RM — 102.
    • Нарисуйте рамку, используя [ПРЯМОУГОЛЬНИК]
  • [ШАГ 06] Создайте блок для имени и номера комнаты, который вы только что создали. Назовите блок [000_Room name and number]
    Note.Эта стратегия полезна, потому что после обновления блока на плане этажа названия комнат и номера комнат автоматически обновляются на других планах, таких как план потолка, план отделки и т. Д.
  • [ШАГ 07] Используйте [Edit Block-in Place], чтобы скопировать имя и номер комнаты во все комнаты> Отредактируйте имена и номера, дважды щелкнув имя и номер> Нажмите [Сохранить изменения], чтобы закрыть [Edit Block- in Place]
  • [ШАГ 08] Обновить блок с уровня [A-ANNO-TEXT] до уровня [0]
Добавить текст и аннотации на плане этажа
  • [STEP 01] Перейти на уровень [A-ANNO]
  • [ШАГ 02] Нарисуйте линии для проемов и измените [тип линии] на [Пунктир]
  • [ШАГ 03] Добавить многострочный текст
    • Добавьте текст [OPEN TO BELOW] на втором уровне над LIVING RM-102.При добавлении текста
    • убедитесь, что масштаб 3/16 ″ = 1 ′ -0 ″.

    • Добавьте надписи [ОТКРЫТЬ В ЗАЛ] и [ОТКРЫТЬ НА КУХНУ] на [ПОДЪЕМ А]. При добавлении текста
    • убедитесь, что масштаб равен 3/8 ″ = 1 ′ -0 ″.

Добавить аннотации на отметке A
  • [STEP 01] Переключиться на [A-ANNO-TEXT]
  • [ШАГ 02] Щелкните [Управление стилями мультивыноски] на вкладке «Аннотации» панели «Выноска» в разделе «Стандарт»
  • [ШАГ 03] Щелкните [НОВОЕ]> Добавить новое имя для стиля выноски [Аннотативный 3-32]> Установите флажок «Аннотативный»> Щелкните [Продолжить]
  • [ШАГ 04] Обновите эти значения до 3/32 ″ — высоту текста на вкладке «Содержимое», зазор между полями на вкладке «Содержимое», размер стрелки из формата выноски, размер разрыва из формата выноски и установите расстояние между выносками из структуры выноски> Нажмите [OK] закрыть окно
  • [ШАГ 05] Щелкните [Установить текущий]
  • [ШАГ 06] Щелкните [Мультивыноска] на вкладке «Аннотации» на панели «Выноска»
    или введите [MLD], чтобы добавить выноску и текст

СОХРАНИТЕ файл перед закрытием приложения.

Сохранить в другом месте для резервной копии (например, в облачной папке)


Список литературы

Вики по проектированию зданий. (2020, 30 августа). Возвышения. Получено 19 октября 2020 г. с сайта https://www.designingbuildings.co.uk/wiki/Elevations

.

Вики по проектированию зданий. (2020, 28 августа). Чертеж разреза. Получено 19 октября 2020 г. с https://www.designingbuildings.co.uk/wiki/Section_drawing

.

Обзор исторических зданий Америки. (нет данных). Eames House, 203 Chautauqua Boulevard, Лос-Анджелес, округ Лос-Анджелес, Калифорния.Получено 19 октября 2020 г. с сайта http://www.loc.gov/pictures/collection/hh/item/ca4169/

.

Национальная академия дизайна. (2020, 28 сентября). В чем разница между планом, отметкой и разрезом? Получено 19 октября 2020 г. с сайта https://www.nda.ac.uk/blog/identify-plans-elevations-sections/

.

Чертежи архитектурных секций — Quick Sketchup и Photoshop Tutorial

В этом уроке для начинающих мы хотим дать вам представление о том, как быстро создать чертеж архитектурной секции в Sketchup для следующего и добавить некоторые визуальные элементы для e.грамм. презентация архитектуры. Здесь мы используем довольно простую модель и быстро рассмотрим шаги, чтобы дать вам представление об общем рабочем процессе. Мы также используем и ссылаемся на нашу бесплатную графику Archi-Viz, поэтому не упустите возможность пройти через шаги и расширить свою собственную библиотеку графики для визуализации архитектуры на стороне 🙂 Наслаждайтесь!

Красота архитектуры заключается в трехмерности. План может заинтересовать архитектора, но не всегда клиента. Двумерные изображения архитектурных чертежей в разрезе могут быть неверно истолкованы.Величайшие архитектурные бюро на земле всегда делают упор на простоту и элегантность презентационных чертежей, поскольку клиентам нужен конечный продукт, а не сырые. В студенческой жизни у архитекторов гораздо меньше времени на создание великолепной графики. Расчетный подход к составлению бюджета времени и знание эффективных сокращений — единственный ключ к тому, чтобы удовлетворить эстетические пристрастия судей. Это выгодно и практикующим архитекторам, так как иногда клиентам нужны очень быстрые визуализации.

Итак, вот моя шпаргалка по созданию быстрого, но художественного чертежа в разрезе за короткое время настоящего .

ЧТО НЕОБХОДИМО ПОДГОТОВИТЬ ЗАРАНЕЕ:

  1. План AutoCAD вашего здания
  2. Необработанные векторные изображения объектов в формате .png (человеческие фигуры, деревья, машины, воздушные змеи)

Для этого урока мы также используем бесплатную текстуры из нашего Open ArchiVIZ Pack и других ресурсов tonytexture, ссылки на которые приведены ниже. Получите материал бесплатно для своего следующего проекта визуализации архитектуры или для этого руководства!

Сначала нам нужно импортировать наш 2D-чертеж AutoCAD в Sketchup.Выполните следующие шаги:

1) Файл <Импорт <(выберите свой файл) <Открыть

2) Теперь вытяните его соответствующим образом, чтобы создать вашу модель.

3) Всегда помните о ГРУППЕ объектов.

4) Всегда СОЗДАЙТЕ КОМПОНЕНТ повторяющихся элементов

Итак, вот моя модель после этих шагов. Это должна быть художественная галерея — пока я знаю довольно простую модель, но для этого урока очень важно объяснить простые шаги, и поэтому этот пример будет работать…

  1. Сначала покажите скрытые плоскости из Правка <Показать <Показать все
  2. Перейти в окно <Стили
  3. Выберите стиль, который содержит более простые линии.Я использовал здесь Straight Line 04 Px , но вам следует много изучить, чтобы получить тот, который вам нравится!
  1. Выберите Инструменты <Плоскость сечения
  2. Поместите плоскость на поверхность нужного сечения
  3. Это будет начальный вырез. Однако вы можете переместить плоскость, выбрав ее с помощью инструмента Move , чтобы проникнуть через более глубокую секцию.
  1. Нажмите кнопку Camera и установите флажок Parallel Projection
  2. Щелкните нужный вид.(Спереди, сзади, вверх или вниз; откуда виден сгенерированный раздел.
  3. Выберите файл <Экспорт <2D-графика
  4. Сохраните его как .jpeg
  5. Теперь вы получите снимок вашего раздела . Просто не забывайте увеличивать масштаб для максимальной визуализации.

Здесь у нас фактически есть базовый рисунок раздела, над которым нужно работать.

Наше окончательное изображение, которое мы хотим использовать в Photoshop, выглядит следующим образом сейчас:

Давайте продолжим работу с Adobe Photoshop, чтобы быстро добавить графику и фоновое изображение.

Пришло время усилить его.

1) Откройте ранее сохраненный файл jpeg

2) Удалите фон с помощью Magic Eraser tool . Просто щелкните ластиком по белому фону.

3) Сохраните подготовленное изображение в режиме .png

Затем мы открываем нашу новую рабочую область:

  1. Откройте холст из Файл <Новый
  2. Настройте его в соответствии с вашими требованиями. Я выбрал бумагу формата A4 из международного варианта бумаги и выбрал разрешение 300 пикселей / дюйм.Выберите настройку цвета CMYK , если вы хотите улучшить качество печати.
  3. Теперь импортируйте рисунок на холст ожидания через File Не изменяйте его размер, исходный рисунок лучше подходит для этого высокого разрешения.

Затем мы хотим выделить и заполнить некоторые общие области, такие как земля.

  1. Сначала нужно разметить рубленную линию земли. Работайте с инструментом Rectangular Marquee Tool , выберите область под вашим разделом.
  2. Добавьте новый слой. Переименуйте его для справки.
  3. Теперь щелкните правой кнопкой мыши выбранную область, выберите «Заливка» и выберите цвет, предпочтительно черный (или, если вы хотите, чтобы он выходил за пределы разреза, просто выберите красный !!)
  4. Теперь заполните остальные стены выреза и плоскости пола. У вас есть две альтернативы.
  5. Выберите основной слой для рисования сечения, используйте инструмент Magic Wand Tool на области вырезания и посмотрите на волшебство. Повторите заливку.
  6. Используйте инструмент Rectangular Marquee Tool и нарисуйте разрезы, в основном, повторите №.3.
  7. Не забудьте создать новый слой для каждой заливки. Это оставляет возможность редактировать впоследствии без каких-либо серьезных изменений в чертеже.
  8. Выделите все повторяющиеся слои вместе и преобразуйте их в смарт-объект. С этого момента вы можете копировать его как отдельный объект.

Выберите землю, лестницу, стены и потолок и заполните их, например, черный:

Затем я хочу добавить несколько 2D-деревьев в свой разрез. Мне часто нравится использовать нарисованные вручную деревья, потому что они имеют особенный вид.Вы можете найти нарисованные вручную деревья PNG без фона в нашем пакете Open ArchiVIZ. Пакет абсолютно бесплатный и может использоваться как в личных, так и в коммерческих целях!

Бесплатная загрузка Entourage Trees People для архитектурной визуализации

  1. Импортируйте нарисованные вручную деревья в формате .png в Photoshop
  2. Чтобы деревья были видны из окон, поместите их над оконным перфоратором.
  3. Перейдите на слой базового сечения и выберите область высечки через Magic Wand
  4. Щелкните правой кнопкой мыши и выберите инверсию .
  5. Теперь вернитесь к слою с деревом и сотрите неожиданные веточки и стволы. Простой!
  6. Добавьте деревья к окружающему.
  7. Работаем на непрозрачности и размерах . Деревья спереди резче и крупнее, а те, что на заднем плане, обычно короче и менее заметны. Многие деревья с разной степенью непрозрачности создают трехмерное визуальное удовольствие.
  1. Выберите окно из слоя чертежа базового сечения с помощью Magic Wand .Затем создайте новый слой. Назовите его «окно 1».
  2. Выберите инструмент «Кисть » , выберите кисть. Я предпочитаю кисть нет. 100 размером 133 пикс.
  3. Выберите цвет. Для цветных участков я предпочитаю любой светлый оттенок голубого.
  4. Настройте непрозрачность кисти как 9-10%
  5. Теперь нарисуйте текстуру. Будет намного проще, если вы будете работать с графическим планшетом, но поверьте мне, даже небольшая практика сделает вашу руку мыши идеальной.
  6. Сделайте то же самое с водой Просто добавьте штрихи других цветов, чтобы придать большую глубину.
  7. Меры предосторожности: не переусердствуйте с штрихами по стеклу. Будь проще.

(Архитектура) изображения неба, которые можно объединить с архитектурной визуализацией, очень важны. Они мне нужны довольно часто и почти всегда добавляю их в Photoshop при постобработке. Вы можете довольно легко протестировать различные типы неба (облака, закат и т. Д.), А также, что более важно, изменить насыщенность и яркость на лету. Всегда помните, что изображение неба — довольно заметная часть вашей архитектурной иллюстрации в конце и символизирует эмоции.В этом примере я использую абстрактный фон неба из пакета Open ArchiVIZ:

. Мне очень нравится этот фон, потому что он выглядит по-разному в сверхшироком формате 5000 пикселей. И облака не так доминируют, поэтому он действительно идеален для визуализации архитектуры. Чтобы объединить его с вашим пейзажем, выполните следующие шаги:

  1. Создайте новый слой. Держите его под всеми слоями.
  2. Откройте фоновое изображение неба.
  3. Поиграйте с масштабированием и расположением — так какая часть изображения будет видна на вашем холсте.
  4. Я уменьшил насыщенность и немного увеличил яркость.
  1. Выберите внутренние комнаты по очереди. (Вы знаете как!)
  2. Добавьте новый слой.
  3. Нарисуйте тени с помощью инструмента кисти . Держите участки возле проемов светлыми и проведите по темным. Работайте с несколькими оттенками серого.
  4. Сохраните каждую комнату на каждом уровне. Это очень поможет в будущем.
  1. Добавьте людей. Уменьшите их размер — где вы можете получить их бесплатно? Да, возможно, у вас уже есть идея: откройте ArchiVIZ Pack или загрузите наш небольшой набор силуэтов людей в Photoshop здесь!
  2. Добавьте птиц в небо — Я использовал наши бесплатные летающие птицы PNG с прозрачным фоном. Скачать пакет графики для этого
  3. Создать иерархию.Поиграйте с прозрачностью и размерами. Обычно полностью непрозрачные человеческие фигуры отвлекают внимание от ненужных деталей. Сохраняйте непрозрачность от средней до низкой, чтобы сосредоточить внимание на спроектированных местах.

Теперь ваш чертеж в разрезе полностью готов убедить всех!

Это похоже на утомительное рисование линий? Конечно нет! Чем больше вы практикуетесь; качество ваших мазков улучшится и займет намного меньше времени. Как уже упоминалось, здесь мы использовали довольно простой дизайн, чтобы пройти вместе с вами по этапам, но мы надеемся, что вы сможете использовать идеи рабочего процесса для создания потрясающих чертежей архитектурных секций с простой моделью Sketchup в своем следующем проекте в течение ограниченного времени!

Если вам понравился этот учебник по Sketchup, обязательно ознакомьтесь с нашим руководством, как использовать компоненты дерева Sketchup, чтобы с легкостью оживить ваш архитектурный пейзаж!

Так что отныне вы не производите секции зданий, а создаете произведения искусства!

Если вам понравилась эта статья, вам понравятся следующие статьи по теме:

Глоссарий терминов и сокращений оконной промышленности

Седло См. ПОРОГ.
Safe Off Void Зазор или линейная пустота между системой навесной стены и несущей плитой перекрытия.
Безопасное стекло Отожженное стекло, усиленное, закаленное или армированное, менее подверженное разрушению или растрескиванию. Существует два типа безопасного стекла, которые соответствуют федеральному стандарту CPSC, 16 CFR 1201, Cat. II: закаленное и ламинированное.
Безопасное остекление Использование безопасного стекла и некоторых пластмасс во взрывоопасных зонах.Строительные нормы и правила требуют безопасного остекления в двух основных типах опасных мест. (1) Остекление, подверженное случайному воздействию человека, например, в дверях, боковых окнах (остекление рядом с дверями), остекление, выходящее на пол или поверхность для ходьбы или рядом с ним, а также остекление в стенах и ограждениях купален. (2) Световые люки или наклонное остекление в стенах и крышах под углом более 15 градусов от вертикали. Многослойное стекло или определенные пластмассы необходимы, чтобы уменьшить вероятность того, что какая-либо часть остекления выйдет из застекленного проема при разбивании.
Safing Impaling Clip Z-образный оцинкованный стальной зажим, используемый для удержания огнестойких материалов.
Испытание на провисание и текучесть Процедура, включающая вертикальное нанесение герметиков на определенные поверхности или формы при заданных условиях температуры и временных интервалов. Наблюдается тенденция к растеканию или провисанию, о которой сообщается как об отсутствии, очень незначительной, незначительной и т. Д.
Провисание Неспособность герметика выдерживать собственный вес в шве.
створка Часть окна, которая включает в себя стекло, направляющие и перекладины, но не включает раму, в которую она установлена.
Балансир створки Механизм, состоящий из пружин, шкивов или противовесов, которые помогают двойному открытому окну оставаться открытым.
Регулировка баланса створки Если применимо, позволяет использовать одну балансировку или комбинацию противовесов, чтобы приспособиться к диапазону веса створки. Детали регулировки и диапазон веса створки должны быть указаны производителем весов.
Номинальная грузоподъемность балансира створки Минимальная и максимальная грузоподъемность весов, указанная производителем, основана на Номинальном диапазоне хода балансира (BRTR). BLRC = баланс (-ы) наименьшая номинальная нагрузка, BHRC = баланс (-ы) наивысшая номинальная нагрузка
створчатый шнур веревка, которая прикрепляет двойную подвесную створку к створчатой ​​балке.
Трещина створки Общая длина основной трещины створки между створкой включенных фонарей и основной рамой и между перекладинами или поручнями.Длина трещины огней, которые обычно не работают, но легко снимаются, должна быть включена при определении общей длины трещины. Для фиксированных окон длина трещины — это периметр основной рамы, измеренный рядом со стеклом.
Подъемник створки Ручка, прикрепленная к нижней направляющей нижней створки или вставленная в нее в одно- или двухвесном окне.
Ограничитель створки Аппаратное обеспечение, контролирующее величину открывания окна.
Замок створки Фурнитура, прикрепленная к створкам окна с двойным навесом, которая может фиксировать оба окна в закрытом положении
Отверстие створки Открывание открытой створки при дневном свете.
Рабочий режим створки Направление и движение рабочей части оконного блока. Режимы работы створки включают, но не ограничиваются ими, выступающий навес, выдвигающийся бункер, выступающая створка, горизонтальное скольжение или перекатывание, вертикальное скольжение или подвешивание и т. Д. вертикальные стойки раздвижного окна, которые позволяют легко открывать окно.
Диапазон перемещения створки Общий диапазон перемещения створки при нормальной работе от полностью закрытого до полностью открытого положения с ограничителями, такими как ограничители створки или любые другие ограничивающие средства.
Вес створки (Wgt) Общий вес створки, включая материал остекления, элементы обрамления, защелки, замки и все другие компоненты и приспособления.
Вес створки Противовес старых двойных окон, которые не позволяли створке закрываться. Обычно находится за оконным косяком внутри стены.
Пилообразная крыша Крыша, состоящая из ряда односкатных крыш, более короткая или вертикальная сторона которых имеет окна для света и воздуха.
SBCCI Southern Building Code Conference International
Скудный пластик Состояние вдоль края ламината, при котором виниловая прослойка не доходит до края самого внутреннего стеклянного компонента. Измеряется максимальная протяженность пустоты от края самого внутреннего стеклянного компонента.
Экран Плетеная сетка из металла, пластика или стекловолокна, натянутая на оконный проем, чтобы пропустить воздух, но не насекомые.
Рамка экрана Рамка, окружающая экран.
Экран Сетчатый материал, который может закрывать оконное отверстие.
Саморез или упор Упор, профиль или буртик, закрепленные винтами.
Разметка Для надрезания или отметок вдоль линии отреза.
Заглушка Погодозащитный барьер, установленный для предотвращения попадания воды, снега, пыли или насекомых в грубый зазор открывания.
Герметик Любой из множества составов, используемых для заполнения и герметизации швов или отверстий в дереве, металле, кирпичной кладке и других материалах, в отличие от герметика, который представляет собой жидкость, используемую для герметизации пористой поверхности. Некоторые распространенные типы герметиков: неопрен, полисульфидный каучук, силикон, акриловый латекс, бутилкаучук и полиуретан.
Шарик герметика Герметик или компаунд, например герметик или полоска для глазури и т. Д., Наносимый на стык независимо от метода нанесения.Кроме того, молдинг или упор используются для удержания стекла или панелей на месте.
Герметичные стеклопакеты Стеклопакеты, состоящие из двух или более стеклянных панелей, разделенных и герметично прикрепленных к разделительным рамкам по краям стекла, при этом закрытые воздухообменники обезвоживаются при атмосферном давлении на заводе.
Герметик Жидкость, используемая для герметизации пористой поверхности. (См. Герметик)
Герметизирующая проволока Дополнительный материал, который вставляется в головку некоторых полиамидных полос и активируется при нагревании в процессе отверждения жидкого или порошкового покрытия.
SEB Облигация с единовременным въездом, требуемая таможней США для каждой посылки коммерческой стоимостью 2000 долларов или более.
seb Поверхность или поверхности стены, отвечающие за предотвращение проникновения воды внутрь здания. В системах поверхностных барьеров самая внешняя поверхность — это атмосферостойкий барьер (WRB). В мембранных / дренажных системах мембрана, применяемая за внешней поверхностью, является атмосферостойким барьером (WRB).
Вторичная активная панель Панель в комплекте двустворчатых дверей, не имеющая замка.
Дополнительная дверь Эта дверь в двухдверной системе, обозначенной производителем, используемая внутри или снаружи первичной двери, назначенной производителем для использования в служебных целях, а также в тандеме с ней. улучшение. Не использовать сами по себе в качестве основных дверей.
Вспомогательный замок Вспомогательный замок — это любой замок, который не допускает взлома снаружи, ограничивая движение створки или вентиляционного отверстия менее чем на полдюйма.Любой механизм, допускающий отверстие более чем на полдюйма, классифицируется как вентиляционный замок.
Вторичный герметик Герметик, наносимый во внешнюю полость стеклянной распорки для обеспечения эластичного структурного скрепления узла, в однослойных устройствах этот герметик также имеет низкую способность пропускать газ и пары влаги для достижения эффективных рабочих характеристик устройства. .
Вторичный продукт для урагана (Ssp) Продукт для двери, окна или светового люка, предназначенный для использования только в сочетании с основной дверью, окном или световым люком с целью повышения производительности в системе с основным продукт.Вторичный штормовой продукт может быть прикреплен к внутренней или внешней раме или створке основного продукта. Вторичный продукт шторма также считается вторичной дверью или окном.
Вторичное окно Это окно в модуле с двумя окнами, указанном производителем, используемое снаружи или внутри, а также в тандеме с основным окном с целью повышения производительности. Не использовать сами по себе в качестве основных окон.
Чертеж в разрезе Чертеж поверхности, показанный воображаемой плоскостью, прорезанной через проект или его часть, таким образом, чтобы показать состав поверхности, какой он бы выглядел, если бы часть, находящаяся между разрезами самолет и глаз наблюдателя были удалены.
Дверь с защитой и другие внешние агенты.
Защитные ставни Рулонные ставни большого диаметра, используемые для защиты вашего дома и семьи от внешних сил, воздействующих на окна или двери.
SEER Сезонный коэффициент энергоэффективности
Сейсмическая нагрузка Движение здания и силы, вызванные движением землетрясения.
Самоклеющиеся окантовки Гибкие облицовочные материалы, покрытые полностью или частично, по крайней мере, с одной стороны, клейким материалом, которые не зависят от механических креплений для крепления. Они используются для перекрытия стыка (зазора) между элементами обрамления окон и соседними атмосферостойкими барьерами или герметичным материалом плоскости дренажа.Целью гидроизоляции является отвод воды от оконного проема наружу.
Самоочищающееся стекло Стекло, покрытое слоем диоксида титана, который реагирует с солнечным светом и разрушает грязь и пыль.
Самовыравнивающийся герметик Состав герметика, имеющий консистенцию, которая позволяет получить гладкую ровную поверхность при нанесении на горизонтальный шов.
Серия Производители должны классифицировать свою продукцию по группам, называемым сериями.Каждая серия определяет важные свойства группы продуктов, которые относятся к материалам ее компонентов, профилю, геометрии и предполагаемому применению. Изменения в материалах компонентов, таких как твердомер материала (более ± 10%), УФ-стабилизатор или сорт материала, которые влияют на характеристики продукта или его применение, должны означать изменение в серии. Изменения плотности (более ± 15%) уплотнителей, заполненных пеной, должны означать изменение в серии. Конструктивные и конструкционные характеристики, такие как геометрия профиля, разработанный метод сжатия или полость по сравнению с твердым пенопластом, которые изменяют характеристики продукта или его применение, также должны означать изменение в серии.
Удобство обслуживания Способность строительного продукта, компонента, конструкции или сборки выполнять функции, для которых они были спроектированы и построены.
Подходит для обслуживания Доступен без капитальной реконструкции окна, двери, SSP, TDD, мансардного окна или светового люка.
Установка Размещение светильников или панелей в створках или рамах; и действие герметика, поскольку он становится более твердым после применения.
Установочный блок Небольшой кусок неопрена или другого подходящего материала, используемый для размещения стекла в рамке.
Установочный блок Устройство или элемент, который поддерживает вес остекления и находится в непосредственном контакте с краем остекления после окончательной установки.
Время схватывания Термин, используемый довольно свободно для описания того периода, когда материал либо достаточно высох в результате высвобождения растворителя, либо достаточно затвердел в результате химической реакции для достижения заданного состояния.
SGCC Совет по сертификации безопасного остекления
Затеняющий экран Этот специально изготовленный тяжелый экран, также называемый солнцезащитным экраном, солнцезащитным экраном или солнцезащитным экраном, помогает уменьшить блики, блокировать вредные УФ-лучи и улучшить энергоэффективность дома.
Коэффициент затенения Мера способности окна или светового люка передавать солнечное тепло по сравнению с 3-миллиметровым листом прозрачного одинарного стекла.Он постепенно отменяется в пользу коэффициента солнечного тепла и примерно равен SHGC, умноженному на 1,15. Он выражается числом без единиц от 0 до 1. Чем ниже коэффициент солнечного тепла или коэффициент затенения окна, тем меньше солнечного тепла оно передает и тем выше его способность затенять. Сюда входит непосредственно передаваемое солнечное излучение, а также поглощенная солнечная энергия, которая затем перенаправляется во внутреннее пространство.
Панель сдвига Панель, используемая для крепления стены здания к стеллажу; в мансардных окнах стекло может использоваться в качестве сдвигающейся панели, что требует особых конструктивных соображений.
Прочность на сдвиг Максимальное напряжение сдвига, которое может выдержать материал. Прочность на сдвиг рассчитывается исходя из максимальной нагрузки во время испытания на сдвиг или кручение и основывается на исходных размерах поперечного сечения образца. Способность материала термобарьера противостоять проскальзыванию или разрыву параллельно линии приложения нагрузки (чистый или поперечный сдвиг) или перпендикулярно линии приложения нагрузки, как при изгибе (продольный сдвиг).
Лента для обшивки Лента, предназначенная для герметизации горизонтальных, вертикальных и диагональных стыков в атмосферостойком барьере (WRB). Подходящие материалы для этой цели — это материалы, рекомендованные производителем атмосферостойких барьеров (WRB) для предполагаемой цели.
Листовое стекло Прозрачное плоское стекло, используемое в старых окнах, теперь в значительной степени замененное флоат-стеклом.
Листовое стекло Плоское стекло, изготовленное методом непрерывной вытяжки, поверхность которого имеет характерную волнистость.Из-за длительного использования этого термина очень тонкое флоат-стекло все еще неправильно называют листовым стеклом.
SHGC См. Коэффициент увеличения солнечного тепла
Прокладка Тонкий, плоский или клиновидный кусок подходящего материала, используемый для выравнивания или вертикального откоса оконной или дверной рамы во время установки. На косяки ставятся боковые прокладки; регулировочные прокладки размещены на пороге.
Испытание ударной трубки Испытание на взрыв, проводимое в помещении, в котором используется сжатый воздух, топливно-воздушные смеси или взрывчатые вещества для имитации взрыва.
Ударная волна Масса сильно сжатого воздуха, исходящая из источника взрыва, вызывающая повышение давления окружающего воздуха.
Башмак / сцепление Компонент баланса типа 2, который обеспечивает место зацепления для шарнирного пальца или стержня шарнира. Башмак / сцепление может выполнять другие функции, не связанные с уравновешиванием вертикальной створки, и доступен в различных размерах, которые подходят для карманного размера различных конструкций рам.
Твердость по Шору «А» Измерение твердости компаунда с помощью твердомера дюрометра (Диапазон твердости 20-25 соответствует твердости художественного ластика для жевательной резинки. Твердость 90 означает твердость резиновой пятки).
Твердость по Шору D Обеспечивает относительное ранжирование твердости поверхности профиля. Измерение твердости материала с помощью дюрометра. Твердость
Твердость по Шору Мера твердости материала, измеренная с помощью твердомера дюрометра.(Диапазон от 20 до 25 соответствует жесткости ластика для художественной резинки. 90 — это жесткость резинового каблука обуви).
Твердость по Шору Калибр (диапазон 20-25 соответствует жесткости ластика для художественной резинки; 90 — жесткости резинового каблука обуви).
Коротковолновое инфракрасное излучение Невидимое излучение, выходящее за пределы красного света в электромагнитном спектре (от 0,7 до 2,5 микрон), испускаемое горячими поверхностями и включаемое в солнечное излучение.
Усадка Необратимая потеря общей длины из-за конструкции материала и / или ослабления воздействия факторов окружающей среды и / или установки.
Испытание на усадку Определение процентной потери объема герметика при испытании указанного размера и формы в контролируемых условиях температуры, влажности и временных интервалов.
Усадка, сухая Равномерное, сквозное сжатие материала термического разрыва в экструдированной полости после полного отверждения материала.Сухая усадка характеризуется отсутствием терморазрывной смолы на стенках полости в зоне «обратной усадки».
Усадка, мокрая Конечное сжатие только что залитого термобарьерного материала по мере его гелеобразования или застывания в экструдированной полости, вызванное тем, что центр заливки затвердевает быстрее, чем внешний периметр. Мокрая усадка характеризуется тонким слоем термобарьерной смолы на стенках полости в зоне «обратной усадки».
Боковой косяк Вертикальные боковые части оконной или дверной коробки.
Поворот бокового косяка См. ПРОМЕЖУТОЧНЫЙ ОВОР.
Габаритный фонарь См. Side Lite
Side Lite Также называется габаритным огнем. Обычно стационарный и с вертикальным упором, который обрамляет дверь, где требуется визуальный акцент.
Окно с боковыми петлями Окно, которое состоит из створки, шарнирно закрепленной на косяках и откидывающейся внутрь с помощью открытых стыковых петель или скрытых стыковых петель и, в некоторых случаях, фрикционных петель.Он предназначен в первую очередь для очистки или эвакуации и спасения, но не для вентиляции, кроме как в случае чрезвычайной ситуации. Размер межсетевого теста больше, чем у створчатых окон, но в остальном соблюдаются те же требования.
Дверная система с боковыми петлями Дверная система, имеющая как минимум шарнирное крепление любого типа между створкой и косяком, стойкой или краем другой створки, но имеющая единственную фиксированную вертикальную ось, вокруг которой створка вращается между открытым и закрытым положениями.Эти системы включают, как минимум, одну рабочую створку, окружающую раму и компоненты. Окружающая рама имеет вертикальные и горизонтальные элементы, которые соединяются на пересечении и полностью охватывают рабочую и / или неподвижную створку / створки. Часто в комплект входят дополнительные рабочие и / или фиксированные створки, боковые фонари, фрамуги, обрамление и стойки.
габаритные огни Нестандартно неподвижные элементы, устанавливаемые рядом с дверью.
Линия обзора Линия, определяющая периметр дневного проема окна.Он может быть образован створкой, проставкой или упором для остекления.
Силиконовый герметик Герметик, имеющий в своем химическом составе основу, состоящую из чередующихся атомов кремния и кислорода.
Порог Самый нижний горизонтальный элемент в дверной, оконной или створчатой ​​раме.
Угол порога Шаг внешнего подоконника. L-образный монтажный аксессуар, который можно использовать на подоконнике заменяемого окна, чтобы приспособить наклон существующей конструкции подоконника.
Горн для подоконника Горизонтальная проекция деревянного подоконника, служащего основанием для кирпичной кладки.
Носик подоконника Деревянный элемент, прикрепленный к внешней стороне подоконника. Эти выступы добавляются к узкому подоконнику и могут помочь связать вместе единицу с одной или двумя стойками и т. Д.
Подоконник Подоконный или дверной оклад для максимальной защиты от атмосферных воздействий. Используется для отвода воды наружу.
Направляющая для порога Направляющая на пороге раздвижной стеклянной двери. А также порог, включающий такую ​​гусеницу.
Simulated Divided Lites (SDL) Окно, которое выглядит так, как будто оно состоит из настоящих разделенных окон. Фактически он представляет собой цельный кусок стекла с решетками, установленными на внутренней и внешней поверхностях стекла. Предназначен для точной имитации истинного разделения света. В более смоделированных SDL есть распорные стержни, вставленные внутри стекла между внутренней и внешней решеткой.
Одинарное остекление Стекло одинарной толщины в окне или двери.
Одинарный материал Профили, экструдированные из единого компаунда. Атмосферостойкость и другие физические характеристики одинаковы по всему профилю.
Одноместный режим Основной блок закрыт, внешнее окно / дверь полностью открывается, а сетка от насекомых (если она предлагается или указана производителем) находится в рабочем положении.
Дверь одностороннего действия Дверь, установленная с возможностью поворота только в одном направлении от плоскости ее рамы.
Одинарное подвесное окно Подвесное окно с двумя створками; верхний стационарный, нижний подвижный.
Блоки с одинарным уплотнением Блоки из изоляционного стекла с одинарным уплотнением, в которых структурное склеивание и герметизация от влаги достигаются за счет одинарного уплотнения по краю.
Однослойное стекло. Стекло толщиной 3/32 дюйма. В частности, толщина от 0,085 ″ до 0,100 ″ (2,16–2,54 мм). В отличие от стекла двойной прочности толщиной 1/8 дюйма.
Система, созданная на месте Узел оконного проема, поставляемый в разобранном или частично собранном состоянии, состоящий из деталей, компонентов, запирающих / защелкивающихся деталей и / или принадлежностей, изготовленных более чем одним поставщиком, для окончательной сборки на строительной площадке. Из этого определения исключаются дверные системы, которые поставляются районным производителем без запорной / запорной арматуры.ПРИМЕЧАНИЕ. Поскольку ни один отдельный производитель не несет исключительной ответственности за конструкцию, состав и характеристики сборок оконных проемов, построенных на месте, такие сборки не рассматриваются в данном Стандарте / Спецификации.
Кожа Материал обшивки двери.
Мансардное окно Мансардное окно, обеспечивающее свет и вентиляцию.
Перекрытие Дверное полотно без фурнитуры.
Шлаковая вата / минеральная вата Волокнистая изоляционная плита, состоящая из неорганического стального шлака или каменных волокон, связанных вместе с термореактивными смолами, действующими как связующая система.
Слайдер См. ГОРИЗОНТАЛЬНОЕ СДВИЖНОЕ ОКНО.
Раздвижные двери Дверь, которая открывается путем сдвига вместо поворота
Раздвижная стеклянная дверь Дверь, оснащенная одной или несколькими панелями, которые перемещаются горизонтально по направляющей и / или в пазах. Движение движения обычно имеет катящийся (а не скользящий) тип. Также называется скользящей дверью, скользящей стеклянной дверью и раздвижной дверью патио.
Раздвижное окно Окно, оборудованное одной или несколькими створками, открывающимися путем скольжения горизонтально или вертикально в канавках, образованных элементами рамы.Вертикальные слайдеры могут быть одинарными или двойными.
Раздвижные окна Окно, открывающееся сдвигом вместо поворота
Наклонное остекление Стекло и рама в сборе, наклоненные более чем на 15 ° от вертикали и образующие практически всю крышу конструкции. Как правило, это односкатная конструкция. (За исключением световых люков.)
Система остекления под наклоном Стекло и рама в сборе с уклоном более 15 ° от вертикали и образующие практически всю крышу конструкции; как правило, это односкатная конструкция.
Адаптер наклонного порога Закройте полость между нижней частью заменяемого окна и наклонным деревянным порогом старого окна
Сваливание Состояние, при котором чешуя отслаивается или отклеивается, частично или полностью, от пултрузии.
SMA Ассоциация производителей экранов
Smart Window Общий термин для окон с переключаемым покрытием для контроля солнечного излучения.
Дым Переносимые по воздуху твердые и жидкие частицы и газы выделяются при пиролизе или сгорании материала.
Сдерживание дыма Способность системы материалов, собранных особым образом, сдерживать и ограничивать миграцию дыма с пола происхождения на этаж (и) выше.
Дымовое уплотнение Дымовое уплотнение, которое демонстрирует способность предотвращать прохождение дыма и горячих газов.
Стопор или упор с защелкой Стопор, молдинг или буртик, которые встают на место без дополнительного крепления. (См. ВИНТОВЫЙ БУС ИЛИ СТОП.)
Снеговая нагрузка Нагрузки, возникающие на стене здания, крыше или световом люке из-за накопления снега; вообще длительная нагрузка.
Амортизатор Блокирующий выравнивающий компонент или элемент, используемый на «стороне петель» выступающей или створчатой ​​створки, для обеспечения надлежащей посадки атмосферных уплотнений или для структурной целостности.Также известны как планки для прилегания или скошенные блоки.
Социальная ответственность Это идея о том, что компания должна выполнять свои социальные обязательства, а не сосредоточиваться исключительно на максимизации прибыли.
Кронштейн для потолка Кронштейн для крепления выступающей верхней двери ближе к нижней стороне головки дверной коробки или поперечной перекладины; используется только для распашных дверей.
Мягкое покрытие) Обычно относится к низкоэмиссионному покрытию на основе серебра.Так назвали из-за его восприимчивости к истиранию. Покрытие обычно состоит из многослойной структуры из чередующихся диэлектрических и тонких прозрачных металлических слоев, которые осаждаются в вакуумной камере. Также известно как напыленное покрытие.
Стекло Soft-Coat Покрытие, используемое в стеклопакете, которое обеспечивает низкую излучательную способность стекла и лучший контроль солнечного излучения с помощью процесса, называемого напылением. В отличие от стекла с твердым покрытием, стекло с мягким покрытием требует особого ухода и обращения.
Древесина хвойных пород Пиломатериалы из вечнозеленых хвойных пород, таких как сосна, пихта, лиственница, кедр и красное дерево.
Солнечное поглощение Доля или процент солнечного излучения, которое поглощается поверхностью или материалом; для стекла стандартные значения обычно публикуются для солнечных лучей, перпендикулярных поверхности.
Стекло с солнечным коэффициентом — это значение, которое определяет один тип тепловых характеристик стеклопакета (панели или окна) в здании.По сути, это отношение солнечной энергии (из-за прямого солнечного света), проходящей через стеклопакет, к солнечной энергии, проходящей через 3-миллиметровое прозрачное стекло FloatGlass.
Покрытия для защиты от солнечного излучения Тонкие пленочные покрытия на стекле или пластике, которые поглощают или отражают солнечную энергию, тем самым уменьшая солнечное излучение.
Солнцезащитное стекло Стекло со специальным покрытием для поглощения и отражения солнечной энергии.
Солнечная энергия Тепловое излучение солнца; при измерении с помощью коротких волн излучения длиной менее трех микрон.
Коэффициент увеличения солнечного тепла (SHGC) Доля солнечного излучения, проникающего через окно или световой люк, как непосредственно переданного, так и поглощенного и впоследствии выпущенного внутрь. Коэффициент притока солнечного тепла заменил коэффициент затемнения в качестве стандартного показателя способности окна затенять. Он выражается числом от 0 до 1. Чем ниже коэффициент поглощения солнечного тепла окном, тем меньше солнечного тепла оно передает и тем выше его способность затенять.SHGC может быть выражено только с точки зрения стекла или может относиться ко всей оконной конструкции.
Солнечное излучение Общая лучистая энергия солнца, включая длины волн ультрафиолетового и инфракрасного излучения, а также видимого света.
Отражение солнца Доля или процент солнечного излучения, которое отражается поверхностью или материалом.
Стекло, отражающее солнечное излучение Стекло с прозрачным металлическим или оксидным покрытием, которое отражает часть солнечного излучения.
Солнечный экран Солнцезащитное устройство, такое как экраны, панели, жалюзи или жалюзи, устанавливаемое для улавливания солнечного излучения.
Солнечный спектр Изменение интенсивности солнечного света в его спектральном диапазоне.
Коэффициент пропускания солнечного света Доля или процент солнечного излучения, которое передается прозрачным или полупрозрачным материалом.
Солярий Солярий с высоким процентом застекленных поверхностей, используемых в качестве стен и кровельных систем.
Дверь со сплошным сердечником Двери, которые сплошные под дверными обшивками, в отличие от дверей с полым сердечником.
Содержание твердых веществ Определение нелетучих веществ соединения при указанной температуре и временном интервале. Обычно выражается в процентах по массе, а разница между этим значением и 100% представляет собой летучие вещества или потери за счет испарения.
Тест на содержание твердых веществ Определение нелетучих веществ герметика при определенной температуре и временном интервале, обычно выражаемое в процентах по массе твердого вещества, оставшегося после испарения.
Sealant Release Sealant Герметик, отверждающийся в основном за счет испарения растворителя.
Sone Единица измерения громкости, определяемая как 40 дБ при 1000 Гц.
Шумоподавляющее стекло Стекло, изготовленное для снижения или контроля уровня шума окружающей среды
Звуковое стекло Стекло, изготовленное для уменьшения или контроля уровня шума окружающей среды
Интенсивность звука Площадь относительное давление звука, представляющее мощность на единицу площади звука в «ваттах на квадратный метр» (Вт / м2).
Звуковая мощность (Вт) Скорость передачи энергии звука в «Ваттах» (Вт).
Уровень звукового давления (SPL) Двадцать раз (20x) десятичный логарифм относительного давления звука, выраженного в децибелах (дБ).
Класс передачи звука (STC) Рейтинг потерь при передаче звука материалом в выбранном диапазоне звуковых частот. Чем выше число, тем меньше звука передается.
Коэффициент передачи звука Доля мощности воздушного шума, падающего на испытуемый образец, которая передается образцом и излучается на другой стороне.
Потери при передаче звука (STL) Десять раз (10x) десятичный логарифм обратной величины коэффициента передачи звука. Полученная таким образом величина выражается в децибелах (дБ).
Звукоизолирующее стекло Остекление, закрепленное на упругих опорах и отделенное друг от друга, чтобы уменьшить передачу звука. Также известно как звуконепроницаемое стекло.
Распорка Материал (алюминий, нержавеющая сталь, пенопласт или термопласт), разделяющий два стекла в изолирующей стеклянной панели.
Распорные уголки Специальные методы, используемые для соединения отрезков проставок в распорные рамки, включая фиксирующие шпонки, гибку, пайку или сварку.
Глубина прокладки Размер прокладки, измеряемый перпендикулярно поверхности стекла.
Ширина распорки Размер распорки, который измеряется перпендикулярно поверхности стекла и определяет воздушное пространство устройства.
Ширина Расстояние в свету, измеренное параллельно длине стойки или разделителя между точками опоры.
Spandrel Часть внешней стены между окном на одном этаже и окном на этаже выше.
Площадь перемычки Площадь заполнения перемычки между первичной створкой или элементами рамы.
Балка с перемычкой Балка, лежащая в той же вертикальной плоскости, что и внешняя стена.
Стекло Spandrel В отличие от смотрового стекла, которое должно быть прозрачным, стекло spandrel спроектировано так, чтобы быть непрозрачным, чтобы помочь скрыть элементы между этажами здания, включая вентиляционные отверстия, провода, концы плит и механическое оборудование.
Окна специальной формы Обычно называются окнами необычной или необычной формы.
Спецификации Помимо контрактной документации, содержащейся в Руководстве по проекту, состоящей из письменных описаний технического характера материалов, систем конструкции оборудования, стандартов и качества изготовления. В рамках Единой системы Спецификации состоят из шестнадцати разделов.
Спектрально-селективное остекление Остекление, прозрачное для одних длин волн солнечного спектра и отражающее для других.Типичные спектрально-селективные покрытия прозрачны для видимого света и отражают коротковолновое и длинноволновое инфракрасное, а также УФ-излучение. Спектральная селективность может быть достигнута с помощью низкоэмиссионных покрытий и / или высокоэффективных красок.
Спектрально-селективный оттенок Тонированное остекление с оптическими свойствами, прозрачными для одних длин волн и отражающими для других. Типичные спектрально-селективные оттенки прозрачны для видимого света и отражают коротковолновое и длинноволновое инфракрасное излучение.
Контроль скорости Механизм, контролирующий скорость, с которой будет работать дверь.
Шпиндель (разделенный шпиндель A.K.A) Жесткий стержень или стержни, передающие движение ручки на механизм блокировки.
Покрытие распылением Процесс нанесения смолистого покрытия путем распыления его в виде спрея или тумана и отверждения в сплошную пленку.
Sputtered Low-E Многослойное низкоэмиссионное покрытие, нанесенное на стекло или пластиковую пленку.Обычно состоит из трех основных слоев, по крайней мере, из одного слоя металла. Покрытия с напылением часто содержат один, два или три слоя серебра и должны быть защищены от влаги и контакта. По этой причине их часто называют «мягкой шерстью». Покрытия методом распыления обычно используются в стеклопакетах с поверхностью с низким энергопотреблением внутри герметичного воздушного пространства, но также могут наноситься на пластик и использоваться в подвешенных пленках или модифицированных оконных пленках.
Квадрат Два конструктивных элемента, которые встречаются под прямым углом (90 °).В фенестрации состояние, при котором косяки перпендикулярны голове и порогам.
Квадратный фут Площадь единицы измерения в футах.
С накоплением Два или более окна, расположенных вертикально.
Stagger Для смещения строительных элементов или креплений в горизонтальной или вертикальной плоскости в чередующейся последовательности.
Витражи Цветное стекло, используемое для создания декоративных или изобразительных рисунков, особенно для церковных окон, как путем росписи, так и особенно путем установки контрастных элементов в свинцовый каркас, например мозаику.Когда витраж встраивается в окна и двери, он помещается в стеклянную тепловую панель и герметизируется.
Стандарт Утвержденный критерий, регулирующий качество строительного материала, работу, функциональные требования или метод сборки.
Стандартный тестовый профиль Конкретная часть, выбранная производителем, которая представляет одну или несколько серий продуктов, которые будут использоваться в продуктах, сертифицированных AAMA.Деталь представляет собой серию материалов компонентов, геометрии профиля или других характеристик, которые влияют на характеристики продукта или его применение.
Статическое давление Приложение фиксированного перепада давления на образце.
Стационарный Неработоспособная панель или створка.
Стационарный упор Постоянный упор или выступ шпунта, на который устанавливаются выступы или панели.
STC Класс передачи звука
Контрольный контур STC Кривая, которая соответствует измеренным данным потерь передачи от 125 Гц до 4000 Гц для определения класса передачи звука барьера.
Попечительство Тщательное и ответственное управление чем-либо, доверенным на вашу заботу
Решетка радиатора Решетка без внешней рамки.
Элемент жесткости Элемент жесткости, который служит для ограничения прогиба элемента, к которому он прикреплен.
Стойка Вертикальные или вертикальные края двери, окна или ширмы.
Дверь на опорах и поручнях Тип деревянных дверей с декоративными выступающими панелями, окруженными рамой.
Склад Стандартные строительные материалы или стандартное оборудование.
Табурет Полочка внутренней части подоконника, к которой закрывается нижняя планка створки.
Упор Накладка на внутренней стороне оконной рамы, к которой закрывается оконная створка; в случае окна с двойным открыванием створка скользит до упора. Также называется бортик, боковой упор, упор для окна и упор для разделения.
Фасад магазина Сторона магазина, выходящая на улицу, обычно содержит витрины.
Створка фасада магазина Сборка формовочных элементов, образующих непрерывную раму для фиксированной стеклянной фасады магазина.
Storm Door Дополнительная нетепловая дверь, размещенная перед внешней дверью для дополнительной защиты от погодных явлений.
Storm Window Второе окно, размещаемое либо внутри нашей внешней части окна, чтобы защитить от непогоды и обеспечить повышенную изоляцию.
Рассказ Горизонтальное разделение здания; ту часть между этажом и этажом выше.
Дрейф сюжета См. ДРИФТ
Высота сюжета Расстояние по вертикали между обозначенной точкой или компонентом на одном уровне этажа и той же обозначенной точкой или компонентом на смежных уровнях этажа строительной конструкции.
Пенный герметик для соломы Контейнер для аэрозольной пены, из которого полимер выдавливается через простой дозатор для трубок.Дозатор соломенного типа прикреплен к клапану емкости и управляется рычажным приводом-соединителем. Обычно это устройство предназначено для ограниченного повторного использования.
Релаксация напряжений Релаксация напряжений — это свойство, которое позволяет составу растягиваться без увеличения его внутреннего напряжения.
Стойка Открывающее или удерживающее устройство, предусмотренное в головке, косяке или пороге дверной коробки или на краю стойки неактивной двери для установки замка или защелки.(Также называется Хранитель или Ударная пластина). a) Удар коробки — удар, состоящий из лицевой панели с прямоугольным отверстием и коробчатого корпуса, прикрепленного к задней части пластины и окружающего отверстие. б) Пылезащищенный удар: удар, который помещается в пол, подоконник или порог проема для установки заподлицо и снабжен подпружиненным толкателем, закрывающим нишу и предотвращающим его заполнение грязью. c) Электрический удар: удар, используемый с замком-защелкой и предназначенный для срабатывания дистанционно управляемого электромагнита, позволяющий открыть дверь, не отводя защелку.d) Роликовый удар: удар по фиксирующему болту, в наконечнике которого установлен ролик для уменьшения трения.
Striking Off Операция по удалению излишков герметика на линии визирования.
Структурная прокладка Прокладка из синтетического каучука, предназначенная для зацепления края стекла или панели с окружающей рамой путем вдавливания блокирующей полоски наполнителя в паз с канавкой на лицевой стороне прокладки. Такие прокладки конструктивно способны передавать ветровые и статические нагрузки от стекла или панели к раме.
Конструкционное стекло Плоское стекло, обычно окрашенное или непрозрачное, часто шлифованное и полируемое, используемое для структурных целей. Также стеклянный блок, обычно полый, используется в конструкционных целях.
Структурное остекление Остекление, которое является частью структурного дизайна фасада здания.
Уплотнения для структурного остекления Отвержденные эластомерные профили канальной формы, используемые вместо обычной створки для установки стеклянных изделий на конструктивно поддерживающие подрамники с давлением уплотнения, оказываемым вставкой отдельных клиновых планок с замком.
Целостность конструкции Бескомпромиссная способность конструкции безопасно выдерживать требуемые нагрузки.
Конструкционные стойки Также называемые «ребра жесткости стойки», должны независимо или в сочетании с обычными или комбинированными стойками быть спроектированы так, чтобы выдерживать полные требования к расчетной нагрузке, указанные в технических условиях проекта. Свидетельством соответствия должно быть либо тестирование с использованием математических расчетов.
Структурное силиконовое остекление Система, в которой стеклянное изделие прикрепляется к элементам каркаса навесной стены с использованием структурного силиконового клея / герметика без наличия внешних фиксаторов или ограничителей.
Структурное испытательное давление (Stp) Перепад давления перегрузки, применяемый к окну, дверной системе, TDD, мансардному окну, SSP. или единичный световой люк. (Не путать с расчетным давлением (DP) или классом производительности (PG)).
Stucco Вяжущая смесь для наружной штукатурки.
Сополимеры стирола Эти полимеры, содержащие стирол и по меньшей мере одну другую функциональную группу в повторяющемся звене посредством сополимеризации основных мономеров.
Узел подузла Узел, полностью укомплектованный, включая остекление окон или других панелей остекления в их соответствующие неподвижные или подвижные рамы створки, который поставляется с такими панелями остекления отдельно друг от друга или от любых других. мастер-кадр. Эту основную раму можно разобрать или собрать. Соединение основной рамы с застекленными, неподвижными или подвижными панелями должно происходить позже в соответствии с инструкциями производителя с использованием всех компонентов, поставляемых производителем.
Субподрядчик Физическое или юридическое лицо, имеющее прямой контракт с генеральным подрядчиком на выполнение части Работ на объекте.
Подрамник Каркас, закрепленный и запечатанный в оконном или дверном проеме в бетонной или кирпичной стене, к которому крепится оконная или дверная рама.
Подоконник Отдельный элемент каркаса, который при установке на нижней стороне подоконника становится неотъемлемой частью подоконника.
Существенное завершение Термин «Существенное завершение» означает дату, на которую Архитектор выдает Сертификат о существенном завершении на основе проверки Работы, по которой можно определить, что Работа достаточно завершена в соответствии с Контрактные документы, чтобы Владелец мог занять или использовать Работу для использования, для которого она предназначена. Свидетельство о существенном завершении может быть выдано для каждого отдельного здания по мере его завершения, если это отвечает наилучшим интересам Владельца.
Подложка Внутренний слой совместной экструзии.
Основание Та часть строительной конструкции, которая находится под землей.
Летний режим Когда основное окно / дверь закрывается и запирается, дополнительное окно / дверь или внешнее основное окно / дверь открывается полностью, а сетка от насекомых (если предлагается или указывается производителем) находится в рабочем положении .
Солнцезащитная пленка Тонированная или отражающая пленка, наносимая на поверхность остекления для уменьшения видимого, ультрафиолетового или полного пропускания солнечного излучения.Уменьшает приток солнечного тепла летом и снижает яркость. Некоторые можно удалить и нанести повторно при смене сезона.
Солнцезащитный экран Экран, состоящий из толстой сетки для фильтрации или блокирования прямых солнечных лучей и солнечного тепла.
Солнечный свет Часть солнечной энергии, которую может обнаружить человеческий глаз; на его долю приходится около 44% всего спектра длин волн излучения.
Солярий Одноэтажное строение, прикрепленное к жилому дому с площадью остекления, превышающей 40 процентов общей площади внешних стен и крыши строения.
Sunspace Солярий.
Super Window Окно с очень низким U-фактором, обычно менее 0,15, достигаемым за счет использования стеклопакетов, покрытий с низким E и газовых наполнителей.
Надстройка Эта часть строительной конструкции выше уровня фундамента или земли.
Поставщик Лицо или организация, которые поставляют материалы или оборудование для Работ, в том числе изготовленное по специальной конструкции, но не выполняющие работы на объекте.
Стеновые системы с поверхностным барьером Системы, в которых самая внешняя поверхность стены или крыши является единственным препятствием для проникновения жидкой воды.
Поверхностный болт Стержень или болт, установленный на лицевой стороне двери для фиксации ее на раме и / или пороге. Управляется вручную.
Покрытие поверхности Нанесение тонкопленочного покрытия на поверхность.
Поверхностный коэффициент (H) Отношение установившегося теплообмена между поверхностью и ее внешним окружением к разнице температур между поверхностью и ее окружением.Он выражается в единицах скорости теплового потока на единицу площади конкретной поверхности за счет комбинированного воздействия излучения, теплопроводности и конвекции для единичной разницы температур между поверхностью и воздухом. Индексы I и II используются для обозначения внутреннего и наружного воздушных пространств соответственно.
Поверхностная проводимость Скорость теплового потока между единицей площади поверхности и окружающей средой в результате излучения, теплопроводности и конвекции, вызванного разницей единиц температуры между поверхностью и окружающей средой (иногда называемой поверхностью или коэффициент воздушной пленки).Нижние индексы используются для различения разницы температур на стороне помещения между поверхностями испытуемых образцов.
Излишки пластика Излишки виниловой прослойки, выступающие за стеклянные края ламината. Промежуточный слой следует обрезать заподлицо, если требуемая глубина силиконового шва превышает расчетную толщину внешнего слоя.
Surround Акцентная рамка вокруг окна или двери.
Подвешенная пленка Оптически прозрачный слой остекления на полимерной основе, закрепленный между слоями стекла в системе многостекольного остекления.
Стеклопакет с подвесной пленкой I.G. блок, изготовленный из свето- и энергетической регулирующей пленки, подвешенной в воздушном пространстве.
Подвесное остекление Подвесное остекление сверху. Это нововведение, впервые реализованное в проектах 1960-х годов, сделало возможным изготовление сплошных стеклянных фасадов без стоек.
Устойчивость Качество: отсутствие вреда для окружающей среды и истощения природных ресурсов и, таким образом, поддержание долгосрочного экологического баланса.
Устойчивый Способность поддерживаться на определенном уровне или уровне.
Устойчивая деловая практика Процесс, с помощью которого компании управляют своими финансовыми, социальными и экологическими рисками, обязательствами и возможностями. Часто определяется как управление тройным итогом: прибыль, люди и планета
Устойчивый дизайн Также называется экологическим дизайном, экологически устойчивым дизайном, экологически безопасным дизайном и т. Д., это философия проектирования физических объектов и услуг в соответствии с принципами социальной, экономической и экологической устойчивости.
Устойчивая экономика Способность экономики поддерживать определенный уровень экономического производства на неопределенный срок.
Устойчивый лес Лес, за которым тщательно ухаживают, так что при вырубке деревьев их заменяют саженцами, которые в конечном итоге превращаются в зрелые деревья.
Стандарты устойчивого развития Добровольные, обычно оцениваемые третьей стороной, нормы и стандарты, касающиеся экологической, социальной, этической безопасности и безопасности пищевых продуктов
Sweep Нижний виниловый элемент двери, обеспечивающий плотное прилегание, когда дверь закрывается за счет соприкосновения с порогом.
Подметальная планка или дверная петля Уплотнитель, установленный на верхнем или нижнем крае распашной двери.
SWI Steel Window Institute
Swing Направление открывания распашной двери. (То же, что и Hand of Door).
Swing Of Wings Дуга движения створок вращающейся двери за пределы стен корпуса.
Распашной внешний проход Распашная дверь внешнего прохода, установленная во внешней стене.Проходная дверь с боковыми петлями, открывающаяся внутрь или наружу.
Переключаемое остекление Остекление с оптическими свойствами, которые можно обратимо переключать с прозрачного на темное или отражающее.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

© 2021 ООО "Аркада". Все права защищены.
