Содержание

Разновидности пластиковых окон по виду профиля и стеклопакета

Пластиковые окна появились на строительном рынке более полувека назад. За это время они претерпели много изменений, и сегодня они отличаются разнообразием видов. Множество моделей разной формы и расцветок, которые предлагает потребителю производители, отчасти затрудняют их выбор. На что же ориентироваться при выборе окон ПВХ?

Любой тип ПВХ окна имеет два обязательных элемента:

стеклопакет, состоящий из нескольких стекол, межстекольное пространство которых герметизировано по периметру контура;
профиль пластиковый (рама), который представляет собой неподвижную часть оконной конструкции. Его устанавливают в проем окна.

Разновидности пластиковых окон по виду профиля

Пластиковый профиль отличается сложной конструкцией. На разрезе этого конструктивного элемента четко видны отсеки с небольшими камерами, которые наполнены воздухом, что позволяет сохранить тепло.

Стенки рамы формируются путем прессования расплавленного поливинилхлорида, в который добавлены модификаторы и стабилизаторы. В результате поливинилхлорид приобретает новые качества: прочность к механическим нагрузкам, химическую инертность, негорючесть, устойчивость к ультрафиолету.

Раму выбирают, основываясь на особенностях климатической зоны, где будет эксплуатироваться пластиковая конструкция, а также некоторых других особенностей, к примеру, тип дома, уровень теплоизоляции и шумопоглощения.

Основными показателями, на которые ориентируются, выбирая профиль, считаются его ширина и число воздушных камер.

Типы профилей

Рамы подразделяются на три класса:

«А» – характерная особенность: утолщенная внешняя стенка, минимум в 3 мм.
«В» – представляет собой объектный либо облегченный профиль. Минимальная толщина у лицевой стенки равна 2,5 мм. И, наконец,
«С» – имеет ненормированную толщину.

Пластиковый профиль может быть нормальным или морозостойким. Для регионов со среднемесячной январской температурой ниже, чем -20° С, в маркировке профиля дополнительно должна иметься буква «М».

На теплоизоляцию влияет количество имеющихся внутри воздушных камер.

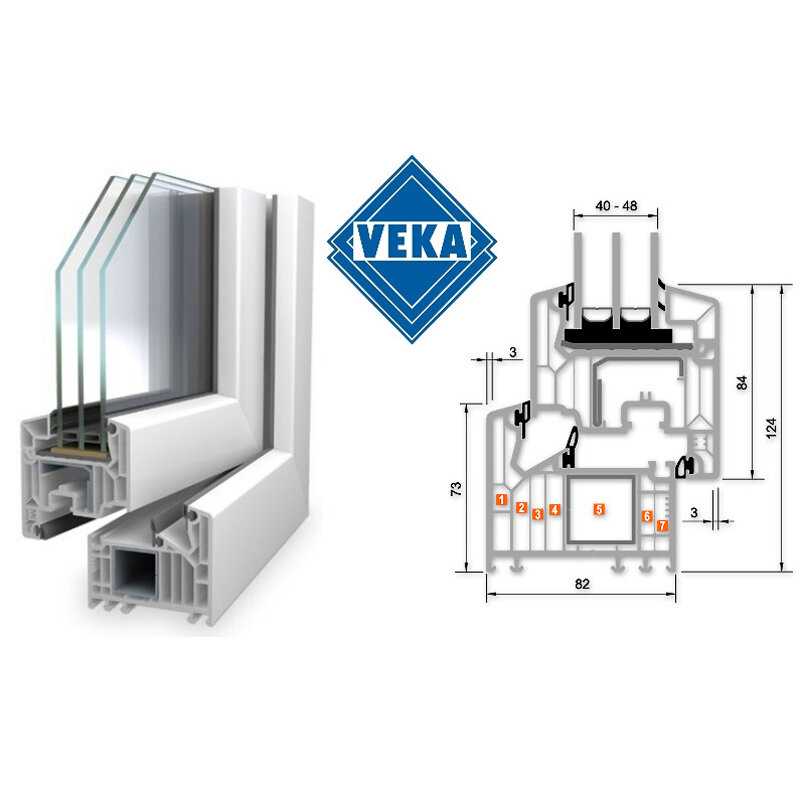

Снаружи профиль окна ПВХ выглядит монолитным. Однако если рассмотреть его в разрезе, то с легкостью можно обнаружить пустотелые камеры, количеством от 2 до 8 штук. Они играют роль своеобразных теплоизоляторов. Чем больше число пустотелых камер, тем ниже теплопроводимость оконного блока. Различают профили:

Двухкамерные. Это, пожалуй, самый невостребованный вариант, так как имеет низкие теплоизоляционные характеристики и не соответствует нормам жесткости;
Трехкамерные – универсальный «бюджетный» вариант, который работает и при остеклении балкона, и при оформлении оконных проемов. Это отличное решение для южных районов;
Четырех- и пятикамерные – предназначены использования в регионах с сезонными минусовыми температурами, к примеру, для средней полосы России. Обычно в них используют двухкамерные стеклопакеты;
Шести- и семикамерные – наиболее «теплый» вид. Его используют, к примеру, для остекления французских окон либо обширных веранд. Для северных районов профильный конструктив выбирают с наплывом. Он защитит от осадков притвор и уплотнение. Лицевая стенка должна иметь толщину, начиная от 3 мм.

Армирование профиля ПВХ

Прочность рамы зависит от типа армирования центральной камеры. Есть несколько техник усиления:

Г-образное, установленное по двум стенкам рамы,
П-образное – по трем,
замкнутое – по периметру.

При высоте окна менее 1,9 м, можно ограничиться П-образным армированием, и не переплачивать лишнее за дополнительное усиление.

Для справки!

Важное значение имеет также уплотнение профиля. Рекомендованное число уплотнений – два. Тогда можно исключить осаждение конденсата, из-за чего портится изоляция и, как следствие, образуется сквозняк. Именно с этой проблемой чаще всего сталкиваются потребители.

Разновидности пластиковых окон в зависимости от типа стеклопакета

При остеклении окон из пластика используют сложные конструкции, состоящие из 2–4 листов стекла, которые закрепленных с заданным шагом. По внешней части конструкции герметизированы. Образовавшиеся межстекольные полости называют камерами.

Стеклопакеты в соответствии с количеством листов подразделяют на: одно-, двух и трехкамерные. Поэтому, говоря об оконных камерах нужно обязательно уточнить, о каких камерах идет речь – профильных либо в стеклопакетах.

В однокамерном стеклопакете расстояние между двумя листами колеблется в промежутке 1,4–3,2 см. Полость между листами закрыта вдоль всех сторон камеры дистанционной рамкой. Это полоса из металла, которая разделяет стекла и удерживает их на расчетном расстоянии. Если посмотреть в разрезе, то четко видно, что на самом деле дистанционная рамка представляет собой «П»-образный профиль. Его открытая сторона должна быть направлена внутрь рамы.

По низу рамы предусмотрены отверстия маленького диаметра. Через них камера соединяется с герметичным объемом, расположенным внутри рамы, куда засыпан абсорбента. Поглотитель влаги почти целиком удаляет ее из камеры. В итоге, какой бы ни была температура снаружи, оконная конструкция запотевать не будет.

Однако однокамерные пакеты сегодня не столь востребованы. В основном их устанавливают в магазинах, неотапливаемых либо производственных помещениях, как и других аналогичных.

Двухкамерные. Для жилых зданий подходят стеклопакеты более сложной конструкции – двухкамерные. Они ненамного тяжелее однокамерных, однако эффективность шумо- и теплоизоляции больше почти вдвое. И это при том, что показатели светопропускной способности в том и другом случае приблизительно одинаковы, а стоимость двухкамерного стеклопакета лишь ненамного выше.
Трехкамерные. Стоит хорошо взвесить перед покупкой такого стеклопакета: он тяжелее двухкамерного, а уменьшение ширины дистанционной рамки не особо способствует увеличению уровня тепло- и шумоизоляции.

Специальные стеклопакеты

Характеристики стеклопакетов во многом определяются свойствами стекла.

Теплосберегающие. На стекло в заводских условиях напыляют невидимую для глаза металлизированную пленку. Стекло абсолютно прозрачное, т.к. пропускает лучи видимого спектра.А вот тепловые лучи отражают, поэтому через такой стеклопакет летом не проникает жара, а в холодные дни он сохраняет тепло.

Тонированное. Обычно, окрашивание стекла – один из этапов производственного процесса: в шихту добавляют оксиды металлов либо другие химические соединения. Это никоим образом не отражается на прозрачности блока, по полностью меняет их облик.

Ударопрочные. Обыкновенное флоат-стекло в них заменено на закаленное либо триплекс, которые столь же прозрачные, но значительно прочнее. Это идеальное решение для окон на нижних этажах, т.к отлично защищает окно от актов вандализма, случайных либо намеренных.

Стекла абсолютно безопасны: разбившись, кусочки стекла либо остаются на прочной пленке из полимеров, либо рассыпаются без острых краев.

Шумозащитные. Для достижения нужного эффекта обычно используют несколько технологий, к примеру, напыление тонких пленок либо заполнение камер инертными газами, отражаются от полученных Промежуточные поверхности отражают звуковые колебания и активно их гасят. Уровень их шумопогощения выше примерно на 20%.

Зеркальные. Внешне такое стекло очень привлекательное. Имеются различные оттенки зеркального стеклопакета, включая нестандартные: золотистый и серебристый, изумрудный, голубоватый и жемчужный.

Разновидности окон из поливинилхлорида по механизму открывания

Окна ПВХ открываются несколькими способами. Различают следующие механизмы открывания:

Откидной, когда створка открывается внутрь по отношению к горизонтальным петлям;
Поворотный. Створка также открывается внутрь, однако уже по отношению к вертикальным петлям;
Поворотно-откидной. Очень популярный сегодня вид открывания, совмещающий в себе поворотный и откидной.

Нестандартные окна

Инновационные технологии дают возможность производить профиль самых разных форм, а добавление пигмента в сырье – получить желаемый цвет конструкции.

Качественно изготовленное окно ПВХ можно вписать даже в исключительно изысканный интерьер. К примеру, окна круглой формы часто устанавливают в ванной или коридоре, треугольной либо трапециевидной формы – на чердаках и в мансардном помещении, а эркеры – в веранде и зимнем саду. Необычные окна – это идеальное решение для обустройства загородных коттеджей, так как они прекрасно вписываются практически в любой современный архитектурный стиль.

Как правильно устанавливать пластиковые окна. Инструкция с фото и видео. -Блог

Подробная инструкция по монтажу Для монтажа окон применяйте набор герметизирующих материалов РОБИБАНД НОВИЧЕК

Содержание Скрыть

Определяемся со сроками
«Семь раз отмерь, один раз отрежь»
Демонтируем старое окно
Подготовка профиля к монтажу
Анкера или пластины?
«Сажаем» профиль в оконный проем
Монтируем отлив окна и заделываем монтажные швы
Устанавливаем стеклопакеты и створки окна
Устанавливаем подоконник

Пластиковые окна уже давно перестали быть обязательными атрибутами так называемого евроремонта и элементом демонстрации финансовых возможностей. Сейчас окна из ПВХ и многокамерных стеклопакетов – насущная необходимость, особенно для шумных городов или холодного климата. Однако установка таких окон – дело довольно хлопотное. Малейшие недочеты могут привести к тому, что свои прямые функции – защищать от сквозняков, шума и пыли – таким рамам будет просто не под силу. Но если вы готовы скрупулезно следовать всем правилам установки пластиковых окон и уверены в своих силах – этот материал для вас.

Определяемся со сроками

Если есть возможность выбирать время установки окон – лучше заняться этим процессом в достаточно теплое время года, желательно в период с мая по сентябрь. Однако бывает и так, что, по разным причинам, необходимо установить окна – например, при переезде в новую квартиру – и в более холодное время. Правило при этом одно: температура воздуха должна быть не ниже -5 градусов по Цельсию, а все монтажные работы должны производиться в сухую погоду. Однако не стоит заниматься новыми окнами и в сильную жару – последствия такой установки могут быть непредсказуемыми.

«Семь раз отмерь, один раз отрежь»

Итак, вы все-таки решили установить новые красивые окна самостоятельно. В таком случае перед заказом рам и стеклопакетов самое главное – абсолютно точно произвести все замеры, чтобы результат вас не разочаровал, а радовал долгие годы.

Для этого необходимо тщательно измерить оконный проем, куда планируется поставить новое окно, изнутри – его ширину от основания стены, а не от уже имеющихся откосов. Если таковые имеются, то их перед замерами требуется демонтировать. Затем замеряем высоту оконного проема, при этом необходимо учесть, какой у вас в доме подоконник. Если есть возможность его убрать – высота учитывается от основания плиты, на которую предполагается поставить окно. Следующий параметр – это глубина проема. Эти замеры так же должны быть произведены с учетом наличия демонтируемых элементов вроде старой штукатурки, реек и планок старого окна. Таким образом, мы завершили внутренние замеры.

С внешними размерами оконного проема тоже необходимо быть предельно внимательными. Здесь мы имеем дело с теми же параметрами – шириной, высотой и глубиной. При этом вновь нужно учесть наличие демонтируемых частей вроде старой штукатурки, цемента или окантовки низа оконного проема.

При проведении замеров следует учесть, что окно под воздействием температурных колебаний может сужаться и расширяться. Для этого необходимо оставить в оконном проеме соответствующее пространство, минимальный размер которого строго определен.

Так, для окон размерами до 1,2 м достаточно отступа в 15 мм, для окон до 2,2 м – 20 мм, а для окон размером до 3 м – 25 мм.

Не забудьте, что окно не полностью «садится» в оконный проем, а заходит в него лишь на несколько сантиметров. Иными словами, необходимо не менее 4 см расстояния между краями стеклопакета и самой створки, для того, чтобы можно было сделать откосы. Таким образом, заказывать окна имеет смысл лишь после того, как будут произведены все замеры с учетом оконной окантовки и учтены все детали. Не забудьте о фурнитуре и всех необходимых элементах – ручке, москитной сетке, крепления для нее, отлив и подоконник.

Демонтируем старое окно

Демонтаж старого окна – дело хлопотное и достаточно грязное, поскольку пыли будет немало. Поэтому стоит как минимум накрыть пленкой все находящиеся в комнате предметы интерьера. Однако наилучший вариант – если помещение полностью освобождено от мебели, особенно мягкой.

Для демонтажа старого окна вам понадобится зубило, молоток, монтировка, ножовка или электролобзик. Зубило и молоток вполне можно заменить перфоратором. В первую очередь избавляемся от старой форточки либо той створки окна, которая меньше всего по размеру. Затем снимаем большую створку. После этого наступает черед внутренней перегородки между створками – ее необходимо распилить, а затем вынуть из рамы. Далее «разбираем» нижнюю часть старой рамы – также при помощи ножовки или лобзика, а затем демонтируем остальные части окна.

После того, как старую раму демонтировали, необходимо выровнять поверхности, где будет размещаться новое окно. Для этого перфоратором или зубилом и молотком нужно отколоть все неровности, а для того, чтобы можно было установить новый подоконник – этими же инструментами необходимо подготовить по проемам будущего окна бороздки.

Теперь нужно подготовиться к относительно «чистому» процессу установки нового окна. Для этого полностью освобождаем оконный проем от мусора и пыли. Осыпающиеся поверхности проема необходимо обработать укрепляющими грунтовками.

Особое внимание следует уделить тем местам, куда будут приклеиваться герметизирующие ленты для обеспечения их надежной фиксации. Для этого могут применяться специальные грунтовки (праймеры).

Подготовка профиля к монтажу

Прежде чем установить новое окно, необходимо его разобрать: снять створки и изъять стеклопакеты из глухих частей окна. Поскольку с внешней стороны оконный профиль оклеен защитной пленкой, перед монтажом обязательно нужно избавиться от нее. Необходимо также сразу зафиксировать крепления для москитной сетки, а сливные отверстия закрыть декоративными заглушками.

Немаловажный этап при подготовке оконного профиля к установке – это соблюдение требований по защите монтажного шва или монтаж окон по ГОСТ. В российском климате с высокими перепадами температур даже при самом аккуратном монтаже и использовании окон проблемой может стать появление конденсата, а затем и грибка на стенах, прилегающих к оконному проему. Во избежание этой неприятности рекомендуется использовать пароизоляционные и гидроизоляционные паропроницаемые ленты. На этом этапе, перед установкой оконной коробки в проем, на внутреннею часть четверти проема или на профиль коробки, в место его примыкания к четверти, необходимо наклеить ПСУЛ (паропроницаемая саморасширяющаяся уплотнительная лента).

Это позволит обеспечить герметичное примыкание профиля к оконному проему. Для обеспечения герметизации шва изнутри помещения, в соответствии с рекомендациями производителя, к профилю приклеиваются пароизоляционные ленты. Для герметизации примыканий доборных элементов, расширительного и подставочного профиля рекомендуется использовать саморасширяющуюся ленту.

Анкера или пластины?

Один из основных моментов, с которым вам следует определиться до начала монтажа нового окна – это способ крепления. Возможно, вы предпочтете «посадить» оконный профиль на анкера, либо на монтажные пластины. Каждый из этих способов имеет свои особенности, а потому для правильного выбора необходимо учесть ряд нюансов вашего помещения, и в первую очередь, материал, из которого сделаны стены.

Если оконный проем – в кирпичной или панельной стене, то разницы, какой вид крепления использовать, практически нет. Но вам однозначно стоит выбрать крепление на монтажные пластины, если вы ставите окна в здании из газобетона или пеноблоков.

К слову, это и самый простой способ крепления, с которым справятся даже непрофессионалы. При этом у вас совершенно точно не произойдет размергетизация стеклопакетов, а вы сэкономите изрядное количество времени. Однако недостаток все же есть – окно на монтажных пластинах может несколько «дрожать» из-за не совсем плотного прилегания скрепляемых элементов друг к другу. Поскольку монтажные пластины крепятся к профилю, а не сквозь него, как в случае с анкерами, когда в профиле делаются отверстия.

Тем не менее, у другого способа крепления – на анкера – есть более существенный недостаток. В случае использования этого метода велика угроза разгерметизации камер нового окна, поскольку профиль просверливают насквозь. Таким образом, баланс температур внутри камер стеклопакета – от самой холодной со стороны улицы до наиболее теплой изнутри помещения может нарушиться.

Более того, крепление на анкера требует определенного профессионализма от установщика, поскольку малейшие неточности при сверлении профиля могут привести к появлению зазоров, неполному закрыванию створок окна и так далее. Однако такое крепление, выполненное с соблюдением всех правил, более прочное и гарантирует отсутствие вибрации при сильном ветре. Более того, вероятность проседания нового окна практически равна нулю.

При необходимости можно использовать оба способа крепления, но все зависит в первую очередь от материала стены, в которой проделан оконный проем. В любом случае, первый крепеж должен быть расположен на расстоянии 12-15 см от внутреннего угла профиля. А все последующие размещаются на расстоянии 60-70 см друг от друга. При этом на каждой стороне профиля необходимо сделать не менее трех креплений. Расположение элементов крепления зависят от типа профиля, размера и цвета оконной коробки и регламентируются требованиями ГОСТ 30971-2012.

«Сажаем» профиль в оконный проем

Перед началом этого этапа работ необходимо добиться выравнивания плоскостей по всем сторонам оконного проема – по ним будем выставлять профиль. Проще всего проверить поверхности при помощи уровня. Для того, чтобы профиль идеально «сел» в проем, нужно вставить его и выровнять по вертикали, подкладывая снизу полимерные монтажные клинья или антисептированные бруски из древесины твердых пород. Такую регулировку проводим строго от верхней части оконного проема.

Только после того, как вы убедитесь в ровной посадке окна в проеме, стоит приступать к его финальной фиксации.

Если вы крепите профиль на монтажные пластины, то начните фиксировать первую из них для начала одним дупель-гвоздем. Второй дупель-гвоздь можно пускать в ход только после того, как вы убедитесь при помощи уровня в том, что профиль «сидит» абсолютно ровно.

Если же вы предпочли работать с анкерами, то после того, как просверлите в стене отверстия, не спешите затягивать вкрученные через отверстия в профиле крепления. Сперва убедитесь в том, что окно «посажено» ровно. И даже если в этом плане все нормально, то затягивать анкера следует очень медленно, следя за тем, чтобы профиль не повело, и его геометрия не нарушилась.

В обоих случаях фиксирующие в оконном проеме профиль деревянные клинья стоит вынимать лишь после окончательной его фиксации креплениями. Причем первыми вынимаем клинья сверху, а затем и с боков окна. Нижние же должны остаться под профилем, поскольку они по сути являются его основанием.

Монтируем отлив окна и заделываем монтажные швы

На этом этапе работ понадобится все те же паронепроницаемая лента и саморезы, а также добавляется монтажная пена. Вновь самое главное – правильные замеры будущего отлива, подгонку производим с помощью ножниц по металлу. Гидроизоляционную паропроницаемую ленту необходимо наклеить на нижней части профиля – она будет защищать шов между окном и стеной снизу под отливом. Для шумоизоляции отлива, к нижней его части приклеивается бутиловая лена или в виде подпорки между отливом и нижней частью проема по внешней кромке устанавливают ленту ПСУЛ. С профилем он должен быть соединен саморезами, предварительно отлив нужно «посадить» в соответствующие пазы окна.

Для заделки монтажных швов следует использовать специальную монтажную пену для установки окон, с минимальным вторичным расширением, чтобы избежать возможной деформации оконной коробки в процессе ее полимеризации. Сперва обрабатываем шов между стеной и профилем с левой стороны, затем с правой. Завершаем обработку швов по верху и низу окна. Предварительно поверхность стены нужно немного увлажнить. Через несколько минут, когда пена расширилась и начался процесс ее полимеризации, поверх неё на стену наклеиваем вторую часть защитной пароизоляционной ленты по всему периметру окна.

Устанавливаем стеклопакеты и створки окна

Приступаем к одному из финальных этапов монтажа. Для начала необходимо снять защитную пленку с внутренней стороны окна. Затем при помощи специальных подкладок устанавливаем стеклопакет, следя за тем, чтобы он ровно размещался в проеме. Зафиксировать стеклопакет можно, используя фиксирующие планки, забитые в пазы окна. Для этого удобно использовать прорезиненный молоток.

Только потом устанавливаем створку окна на навесы. А после закрепления ручки необходимо произвести регулировку створки как по горизонтали, так и по вертикали. И лишь после этого при необходимости устанавливаем москитную сетку.

Устанавливаем подоконник

От этого этапа во многом зависит, насколько хорошо будет выглядеть ваша работа и насколько удобно вам будет использовать ваше новое окно. При этом подоконник не должен полностью изолировать теплый воздух от батареи от собственно окна.

Готовим «подушку» для подоконника – размещаем деревянные бруски длиной не менее 10 см, которые и будут для него основой. Следует учесть, что подоконник должен быть максимально плотно прижат к окну снизу, при этом угол наклона в сторону помещения не должен превышать 5 градусов.

Очень важно перед тем, как обработать подоконник снизу монтажной пеной, проверить, насколько хорошо он держится на своем месте. Если вы все сделали правильно, то необходимости применять какие-либо дополнительные способы крепления просто не будет. А для временной фиксации его в оконном проеме, на время высыхания монтажной пены, можете поставить на подоконник груз, например, пятилитровые баллоны с водой.
