Плиты ребристые перекрытий: размеры, характеристики

Ребристые плиты перекрытия – конструкционные элементы из железобетона, которые активно используются в современном мало- и многоэтажном строительстве. Плиты отличаются великолепными характеристиками прочности, надежности, несущей способности, равномерно распределяют серьезные нагрузки, гарантируют безопасность эксплуатации зданий даже в условиях повышенной сейсмической активности.

Ребристые перекрытия имеют цельное основание, а также ребристые элементы по бокам, благодаря чему способны выдерживать немалые нагрузки на изгиб. Для применения в условиях повышенных нагрузок плиты усиливают поперечными ребрами. Там, где нагрузки минимальны, бетон удаляют, добавляя его в зонах сжатия.

Благодаря этому сборная ребристая плита обладает максимальной прочностью, способностью переносить максимальные нагрузки при заметном уменьшении материала (экономия и снижение веса конструкции).

Шаг плиты перекрытия с балками не должен быть более 6 метров. Ребристая плита может выступать частью кровли либо цокольного этажа. Чаще всего такие элементы используют в промышленном строительстве, в жилом – редко, так как ребра создают неровную поверхность, которую трудно отделывать.

Плиты ребристые перекрытия производят из тяжелого/легкого, плотного силикатного бетона. Применяется разная стальная арматура (обозначается буквами/цифрами). Современные производители создают изделия по ГОСТу 28043-89.

Основные виды ребристых плит:

• ПГ – без полостей
• ПВ – с отверстиями для вентиляции
• ПФ – с фонарями
• ПЛ – используются для удаления кровли

При выборе плиты обязательно нужно учитывать все типы предполагаемых нагрузок на конструкцию, смотреть размеры и технические характеристики изделия.

Содержание

• 1 Применяемые материалы
• 2 Сфера использования
• 3 Конструктивные особенности
• 4 Параметры
• 5 Виды и обозначение элементов перекрытий высотой 30 см
• 6 Классификация и маркировка продукции высотой 40 см
• 7 Рекомендации по расчетам нагрузки

Применяемые материалы

Плиты ребристые перекрытий производятся в соответствии с установленными нормами и стандартами. Главной характеристикой плиты является единица учета нагрузок, которая считается в килограммах на квадратный метр.

Основные требования к качеству плит:

• Точное соответствие размеров установленным в ГОСТе величинам
• Четкое соблюдение параметров и характеристик указанным, что проверяется в ходе проверок и подтверждается сертификатами
• Хорошая стойкость плит ко влаге, перепадам температур, деформации, появлению трещин

Материалы, из которых производят монолитное ребристое перекрытие, также должны быть качественными и соответствующими требованиям. Бетон должен обладать плотностью 1810-1990 килограммов на квадратный метр. Обязательно проверяется пористость, утвержденная в ГОСТе. По плотности тяжелые бетоны могут достигать показателя в 2550 килограммов.

Натяжение арматуры в плите измеряют после схватывания бетона. Тяжелые бетоны соответствуют маркам М455 либо М650, легкие – маркам М250 либо М300.

Арматура должна быть произведена из стали марок, указанных в ГОСТе. Все арматурные каркасы должны строго соответствовать стандартам. Могут меняться лишь показатели натяжения и то максимум на 10%.

В производстве ребристых плит используют арматуру из разрешенных сталей нужного диаметра, с определенными размерами и формой петель, напряжением электромеханическим/механическим методом. Все металлические элементы обязательно обрабатываются антикоррозийными составами.

При условии соблюдения всех норм плиты получаются жесткими и прочными, способными долго выдерживать серьезные нагрузки.

Сфера использования

Ребристые монолитные перекрытия используются там, где нужно: сформировать воспринимающую нагрузку перекрытия для крупнопанельного объекта промышленного назначения, создать перекрытие чердачного типа в административном/жилом здании. В процессе монтажа обязательно соблюдают интервал между несущими опорами, учитывают расчетные нагрузки.

Плита ребристая перекрытия может использоваться:

• При температуре до +50С там, где наблюдаются соответствующие особенности технологического цикла в условиях промышленных предприятий
• При температуре до -40С в конструкции сооружений, которые постоянно находятся в условиях естественно низких температур (из-за особенностей климата)
• В регионах, где сейсмичность достигает 9 баллов (но не более)
• В условиях воздействия среднеагрессивных газообразных составов, которые влияют на железобетон
• В отапливаемых помещениях, где установлен стабильный температурный режим
• При условиях температуры ниже -40С и выше +50С, если перекрытие было сделано по специальному заказу, что обязательно отображается в документации

Конструктивные особенности

В соответствии с работающими в конкретных условиях нагрузками, технические характеристики ребристых плит могут меняться – добавляются поперечные ребра, что повышает прочность. Изделия лучше всего работают под влиянием нагрузки на изгиб, бетон сосредотачивается в местах сжатия, а на участках растяжения сконцентрирован минимально.

Мощная стальная арматура позволяет экономить бетонный раствор, уменьшает толщину перекрытия и его вес без ущерба прочности. Плиты могут быть выполнены в разных типоразмерах, обладать различным весом, толщиной, предполагать то или иное число ребер усиления.

Конструкция обязательно предусматривает специальные монтажные скобы (петли), благодаря которым реализуются погрузочно-разгрузочные работы, осуществляется установка плиты на объекте, ее фиксация. Установку выполняют специальными захватными приспособлениями, с привлечением спецтехники.

В процессе монтажа монолитной ребристой плиты перекрытия изделие поднимают подъемным краном на большую высоту без перекосов, строго параллельно линии горизонта. Именно поэтому петли на плитах должны быть надежными и прочными, сделанными в соответствии с правилами техники безопасности (до начала монтажа все элементы проверяются на предмет отсутствия дефектов).

Возможна и беспетлевая установка при условии предусмотренных отверстий, расположение и размеры которых заказчик обязательно согласовывает с производителем до начала процесса изготовления плит.

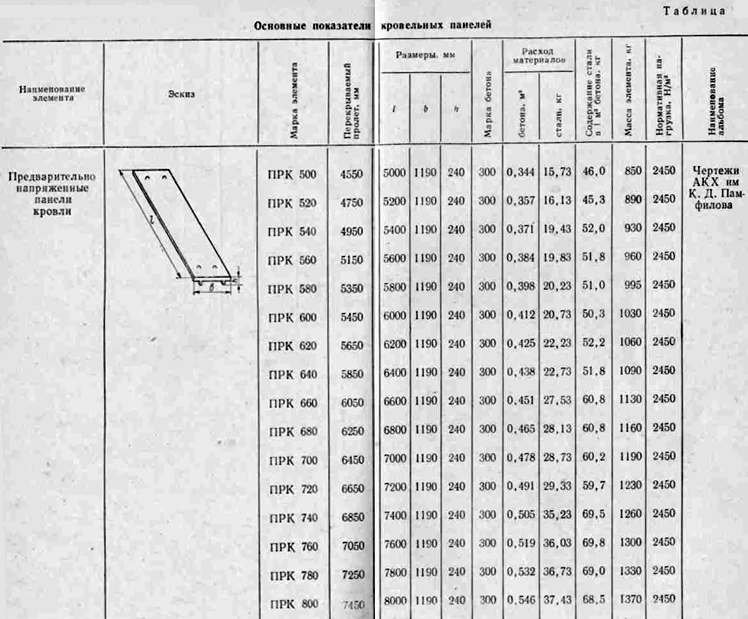

Параметры

Размеры ребристых плит перекрытия могут быть разными. По нормативным документам, высота плит может быть 30 или 40 сантиметров. А вот длина и ширина существенно отличаются. Ширина варьируется в пределах 1.5-3 метра, длина – 6-18 метров. Очень важным параметром является вес, который зависит от габаритов плиты и плотности бетона.

Для плит высотой 30 сантиметров установлены такие стандартные значения:

• Длина – 5.65 метров
• Ширина – 0.94-3 метра
• Вес – для легких составов 1.16-3.08 тонны, для тяжелых 1.45-3.85.
• Стандартные габариты – 3 х 6 метров, 3 х 12, 1.6 х 6.1, а также 3 х 18.1 и 1.6 х 12.2 метров.

Плиты высотой 40 сантиметров:

• Длина – 5-6 метров
• Ширина – 0.75-3 метра
• Вес – легкие бетоны 1.1-3.8 тонны, тяжелые 1.37-4.73.

Виды и обозначение элементов перекрытий высотой 30 см

Данный тип плит предполагает уменьшенную высоту (30 сантиметров). Они обычно располагаются в определенных местах конструкции, что учитывается в проекте, вносится в чертеж.

По месту компоновки плиты бывают:

• П1 – в стандартных рядах
• П2 – для промежутков между несущими колоннами
• П3 – в одном замкнутом узле, собирающем в одно целое колонны и несущие стены

Маркировка ребристых плит перекрытия уменьшенной толщины содержит всю информацию по стандарту. Обязательно обозначается типоразмер, максимальный коэффициент прочности, вид бетона и арматуры, особенности изделия (наличие вентиляционных отверстий, которые обозначаются цифрами 1-3).

Так, если плита маркируется П2-АтVЛ-Н-2, то тут:

• П2 – это типоразмер
• АтV – размер, тип стальной арматуры
• Л – говорит о том, что изделие изготовлено из легкого бетона
• Н – свидетельствует о том, что ребристые перекрытия данного типа подходят для нормальных условий, не предназначены для эксплуатации при наличии агрессивных факторов
• 2 – наличие специального вентиляционного отверстия сечением 70 сантиметров

Классификация и маркировка продукции высотой 40 см

Ребристые перекрытия высотой 40 сантиметров также производятся по стандарту, делятся на классы в соответствии с конструктивными особенностями изделия.

Виды плит по типу контакта с опорой:

• 1П – опираются на поверхности полок ригелей, выпускаются в 8 размерах, серия маркируется 1П1 – 1П8
• 2П – при установке контактирует с верхней частью балок опорных. По стандарту выпускается лишь один вид продукции с обозначением 2П1, но на заказ могут быть выполнены и другие плиты (в Москве и регионах производители гарантируют учет всех пожеланий заказчика)

Для усиления бетонного массива арматура может быть в напряженном состоянии – это марки 1П1-1П6, а также 2П1. С ненапряженной арматурой производятся плиты 1П7 и 1П8.

Маркировка указывает на такие параметры:

• Информация про габариты ребристой плиты перекрытия, что дает также сведения про максимально воспринимаемые нагрузки
• Тип и класс арматуры
• Показатели прочности и проницаемости бетона
• Разнообразные конструктивные особенности (закладные элементы, пустоты и т.д.)

Аббревиатура 1П1-3Ат-VIТ расшифровывается так:

• 1П1 – это типоразмер: говорит о том, что ширина плиты равна 3 метрам, длина – 5.55
• 3 – в обозначении скрыта информация про несущую способность, соответствующую третьей группе
• Ат-VI – индекс, указывающий на особенности армирования
• Т – говорит о том, что ребристая плита выполнена из тяжелого бетона марки М400, который можно использовать в условиях влияния газообразных составов с небольшой степенью агрессивного воздействия

Рекомендации по расчетам нагрузки

Плиты ребристые представляют собой конструкции П-образной конфигурации, сделанные из железобетона. В форму укладывается напряженная или ненапряженная арматура, потом заливается бетоном определенной марки. Те или иные конструктивные элементы выбираются в соответствии с предполагаемыми нагрузками на перекрытие, указанными в проекте и расчетах.

Строительные конструкции рассчитываются в специальных программах. Учитываются наиболее важные характеристики: поперечные силы, крутящий момент, изгибающий импульс, сейсмическая опасность, величина снежного покрова, грунт (на котором строится объект), вес плиты и всего здания.

В диаграмме нагрузок определяются: оптимальные параметры пролетов, марка стали и объем арматуры, параметры самого перекрытия. Если все сделать правильно, то все важные показатели будут учтены. Таким образом, определяют марку и плотность бетона, тип и объем арматуры для производства железобетонной плиты, оптимальные размеры.

Все расчеты выполняются в килограммах на квадратный метр. Базовым для жилого дома считается значение, равное 400 кг/м2. Плита высотой около 12 сантиметров дает нагрузку в 255 кг/м2, бетонная стяжка пола добавляет до 110 кг/м2. Плиты делают объект устойчивым и жестким, повышая резистентность и долговечность. К полученным в результате расчетов данным закладывают добавочный коэффициент прочности в ½. Получается, что итоговая цифра равна где-то около 900 кг/м2.

После того, как готова графическая схема перекрытия, выбирают ребристые плиты нужного размера, которые равны расстоянию между пролетами и дают нужное усиление.

Качественные и произведенные по технологии ребристые плиты перекрытия обеспечивают надежность и прочность всей конструкции. Поэтому к их выбору и расчетам нужно подходить очень внимательно, учитывая все нюансы и тонкости.

Плиты перекрытия ребристые, маркировка, расчет нагрузки, укладка

Строительство многоквартирных домов требует особой технологии и соблюдение высоких характеристик прочности и надежности. Всё это влечет за собой использование высококачественных материалов.

Для распределения пространства внутри многоэтажного дома используют различные перекрытия: балочного типа, плитные, монолитные и прочее. В последнее время востребованностью пользуются ребристые монолитные перекрытия с балочными плитами. Такой интерес к плитам перекрытий ребристым вполне оправдан, так как способны равномерно распределить нагрузку и обеспечить надёжность конструкции.

Основные характеристики

Плиты перекрытий железобетонные ребристые высотой 300 мм имеют размеры длины 6 м и 12 м, а ширины 3 м. В поперечном сечении имеют П-образную форму. При изготовлении обустраиваются специальные крепежные элементы и отверстия, которые облегчают их монтаж.

Материал, который используется для изготовления, разнообразен:

• бетон конструкционный;
• силикатная бетонная масса;
• тяжелый бетон.

Все размеры ребристых плит обозначены в ГОСТ 28042-89. Они подразделяются как:

• изделия, которые имеют плоскую поверхность. В них предусмотрены отверстия для вентиляции, а также специальными выемками с боков;
• ребристые плиты перекрытия со сводчатым покрытием. Их отличием является соединением стоек рам посредством шарниров.

Отметим, что толщина плит покрытия может быть равной и 350 мм.

Несущие способности ребристых плит перекрытия

При возведении различных промышленных предприятий и объектов социально-культурного назначения широко используются ребристые плиты перекрытия. Они изготавливаются из легких и тяжелых бетонов, и в тех случаях, когда производятся под конкретное здание или сооружение, имеют строго определенные проектной документацией характеристики, в том числе и те, которые касаются их прочности, то есть способности выдерживать определенные нагрузки.

Несущая способность ребристых плит перекрытия предполагает их способность выдерживать как статические, так и динамические воздействия. При проектировании различных зданий и сооружений учитываются только равномерно распределенные нагрузки, которые выражаются в килограммах на квадратный метр. На ребристые плиты перекрытия нагрузка рассчитывается в соответствии с действующим СНиПами (Строительными нормами и правилами) и СП (сводами правил). Что касается государственных стандартов, то все ребристые перекрытия, выпускаемые в нашей стране, по всем своим основным характеристикам (в том числе и прочностным) должны соответствовать требованиям ГОСТ 28042-89.

На несущую способность плит перекрытия оказывает влияние целый ряд важных факторов, среди которых наибольшую роль играет материал изготовления (тяжелый или легкий бетон), способ армирования (с напрягаемой продольной арматурой и с ненапрягаемой продольной арматурой), а также их геометрическая конфигурация. Кроме того, допустимая нагрузка на ребристые плиты перекрытия может быть снижена за счет предусматриваемых проектной документацией вырезов, проемов, отверстий и углублений, которые делаются в них в процессе изготовления.

Предприятиями российской промышленности строительных материалов выпускаются ребристые плиты перекрытия с несущей способностью от 180 до 830 килограммов на квадратный метр. Кроме того, в соответствии с заказами строительных организаций производятся изделия, которые могут выдержать еще большую нагрузку. Довольно широко применяется и также и усиление ребристых плит перекрытия, которое существенно повышает их несущую способность и производится с помощью дополнительного армирования, применения специальных опор и наращивания толщины.

Также рады Вам предложить:

• Водоотвод своими руками
• Усиление ребристых плит перекрытия
• Плиты перекрытия пустотные цена от Пром ЖБИ
• Блоки ФБС

Маркировка

Все изделия из бетона маркируются. Именно по маркировке можно безошибочно определить параметры и технические характеристики изделий. Состоит она из буквенного и цифрового сочетания, которое содержит в себе полное описание перекрытий:

• размеры плиты перекрытия;
• максимальная несущая способность изделия;
• характеристики арматурных стержней, которые используются для изготовления плит;
• прочие свойства, такие как, сейсмическая устойчивость или толщина.

Классификация и маркировка продукции высотой 40 см

Ребристые перекрытия высотой 40 сантиметров также производятся по стандарту, делятся на классы в соответствии с конструктивными особенностями изделия.

Виды плит по типу контакта с опорой:

• 1П – опираются на поверхности полок ригелей, выпускаются в 8 размерах, серия маркируется 1П1 – 1П8
• 2П – при установке контактирует с верхней частью балок опорных. По стандарту выпускается лишь один вид продукции с обозначением 2П1, но на заказ могут быть выполнены и другие плиты (в Москве и регионах производители гарантируют учет всех пожеланий заказчика)

Для усиления бетонного массива арматура может быть в напряженном состоянии – это марки 1П1-1П6, а также 2П1. С ненапряженной арматурой производятся плиты 1П7 и 1П8.

Маркировка указывает на такие параметры:

• Информация про габариты ребристой плиты перекрытия, что дает также сведения про максимально воспринимаемые нагрузки
• Тип и класс арматуры
• Показатели прочности и проницаемости бетона
• Разнообразные конструктивные особенности (закладные элементы, пустоты и т. д.)

Аббревиатура 1П1-3Ат-VIТ расшифровывается так:

• 1П1 – это типоразмер: говорит о том, что ширина плиты равна 3 метрам, длина – 5.55
• 3 – в обозначении скрыта информация про несущую способность, соответствующую третьей группе
• Ат-VI – индекс, указывающий на особенности армирования
• Т – говорит о том, что ребристая плита выполнена из тяжелого бетона марки М400, который можно использовать в условиях влияния газообразных составов с небольшой степенью агрессивного воздействия

Рассмотрим и разберем пример маркировки

Без примера не обойтись. Попробуем расшифровать маркировку следующих перекрытий: 2П1-3, АТ-VIП-1.

Первоначальные символы используют для шифрования типовых размеров:

• 1П означает, что плита однослойная толщиной 120 мм;
• 2П – однослойная, толщиной 160 мм.

Сама буква «П» говорит о том, что для изготовления изделия использовался легкий бетон. При использовании тяжёлого бетона в маркировке фигурирует буква «Т». Цифра 3 в самом конце обозначает несущую способность составляющих перекрытия. Отметим, что значение цифр соответствует таким характеристикам:

• 1 – плита имеет дополнительные укрепления;
• 2 – в боковых рёбрах содержаться технические отверстия с диаметральным сечением 210 мм;
• 3 – аналогично размещённые отверстия с диаметром 210 мм и 700 мм.

Так как типы платформ достаточно разнообразны, то маркировка хорошо выручает в определении характеристик материала.

Виды и обозначение элементов перекрытий высотой 30 см

Данный тип плит предполагает уменьшенную высоту (30 сантиметров). Они обычно располагаются в определенных местах конструкции, что учитывается в проекте, вносится в чертеж.

По месту компоновки плиты бывают:

• П1 – в стандартных рядах
• П2 – для промежутков между несущими колоннами
• П3 – в одном замкнутом узле, собирающем в одно целое колонны и несущие стены

Маркировка ребристых плит перекрытия уменьшенной толщины содержит всю информацию по стандарту. Обязательно обозначается типоразмер, максимальный коэффициент прочности, вид бетона и арматуры, особенности изделия (наличие вентиляционных отверстий, которые обозначаются цифрами 1-3).

Так, если плита маркируется П2-АтVЛ-Н-2, то тут:

• П2 – это типоразмер
• АтV – размер, тип стальной арматуры
• Л – говорит о том, что изделие изготовлено из легкого бетона
• Н – свидетельствует о том, что ребристые перекрытия данного типа подходят для нормальных условий, не предназначены для эксплуатации при наличии агрессивных факторов
• 2 – наличие специального вентиляционного отверстия сечением 70 сантиметров

Плюсы в использовании

Для того, чтобы убедиться в практичности использования ребристых плит перекрытия, рассмотрим все их плюсы. К ним можно отнести:

1. достаточно высококачественный материал;
2. практичность и надёжность;
3. длительность эксплуатации достигает 20 лет;
4. невысокая цена, если сравнивать с другими балками перекрытий;
5. простота и безопасность при монтаже;
6. высокая степень устойчивости к механическим и климатическим воздействиям.

Железобетонные плиты данного типа используются для обустройства любых строений. Хорошие технические свойства, а также большие показатели в длительности эксплуатации гарантируют высокую прочность и надежность строений в любых условиях. Если приобрести изделия, которые производят крупные предприятия, то можно рассчитывать на выдерживание нагрузки 830 кг на 1 м2. Отметим, что при желании можно сделать индивидуальный заказ на усиление плит. Чаще всего это необходимо при возведении сложных конструкций. К примеру, каких либо комплексов промышленного типа, торговых центров, крупных загородных коттеджей и прочее.

Параметры

Размеры ребристых плит перекрытия могут быть разными. По нормативным документам, высота плит может быть 30 или 40 сантиметров. А вот длина и ширина существенно отличаются. Ширина варьируется в пределах 1.5-3 метра, длина – 6-18 метров. Очень важным параметром является вес, который зависит от габаритов плиты и плотности бетона.

Для плит высотой 30 сантиметров установлены такие стандартные значения:

• Длина – 5. 65 метров
• Ширина – 0.94-3 метра
• Вес – для легких составов 1.16-3.08 тонны, для тяжелых 1.45-3.85.
• Стандартные габариты – 3 х 6 метров, 3 х 12, 1.6 х 6.1, а также 3 х 18.1 и 1.6 х 12.2 метров.

Плиты высотой 40 сантиметров:

• Длина – 5-6 метров
• Ширина – 0.75-3 метра
• Вес – легкие бетоны 1.1-3.8 тонны, тяжелые 1.37-4.73.

Неоспоримые преимущества

В плитах присутствует канальная прослойка, которая значительно повышает как звукоизоляцию, так и термические показатели. Благодаря этому, использование таких перекрытий оправдывает себя в холодных помещениях, или в зданиях, которые имеют высокую степень влажности. Например, в санузлах и ванных комнатах, подвалах, чердаках. Также пустые места в перекрытиях можно использовать для прокладки кабелей или проводов, обустройства вентиляции.

Подведя итог, можно сделать вывод, что все приведенные выше технические характеристики способствуют выдерживанию различных деформаций, а следовательно, предотвращают разрушение строения.

Рассчитываем нагрузку

Разобравшись со всеми характеристиками перекрытий, необходимо рассчитать нагрузку. Только после этого целесообразно приступать к покупке или заказу изделий. Иногда заказчики усиливают плиты, если нагрузка слишком велика. Зная необходимую нагрузку можно правильно подобрать сортамент материала. Как произвести расчет, рассмотрим далее. Как уже было сказано выше, нагрузки бывают разных типов:

• постоянная;
• временная;
• равномерная;
• неравномерная.

Расчёт ребристой плиты производиться с учётом равномерной нагрузки. Эта нагрузка самая распространенная и пренебречь ею нельзя. Нагрузка вычисляется в кг/м2. Все нормативные показатели нагрузки указаны в ГОСТе. В нём указано, что норма нагрузки для плит покрытия строений, где будут проживать люди составляет 400 кг/м2.

Рассмотрим пример на платформах перекрытия, толщина которых составляет 100 мм. Её вес даёт нагрузку около 250 кг/м2. Учитываем вес стяжки и финишных покрытий на пол. Они составят нагрузку около 100 кг/м2. В сумме получаем 350 кг/м2, что вполне подходит по нормам ГОСТ.

Расчет нагрузки

Перед тем, как приобретать ребристые плиты перекрытия, очень важно воспроизвести важные расчеты. Благодаря им можно будет опередить, какую нагрузку должны выдержать плита. На основании полученного значения можно будет приобрести строительный материал определенной серии, размерами и весом.

На видео рассказывается о нагрузке на ребристую плиту перекрытия:

Что касается нагрузки, то она может быть самой различной: постоянной, временной, неравномерной и равномерной. При расчете будет использовать только равномерную нагрузку, так как она считается самой распространенной. Единицы измерения равномерной нагрузки – кг/м2.

Каков размер по ГОСТ плит перекрытия ПК можно прочитать .

Как правило, расчет ребристой плиты перекрытия в здании, где будут проживать люди, основан на значении 400 кг/м2. Если высота представленного строительного материала составляет 10 см, а его вес придаст еще нагрузку 250 кг/м2, стяжка и покрытие на пол добавит еще 100 кг/2.

Именно такая нагрузка сосредотачивает в себе комбинацию возможных нагрузок на перекрытия здания, в котором будут жить люди. Однако расчет может происходить и на более высокие нагрузки. Чтобы точно перестраховаться, то стоит помножить коэффициент надежности, значение которого достигает 1,2. Другими словами, равномерно сосредоточенная нагрузка будет составлять: 400+250+100)*1,2=900 кг/м2.

Узнать о том каковы стандарты многопустотных плит перекрытия можно .

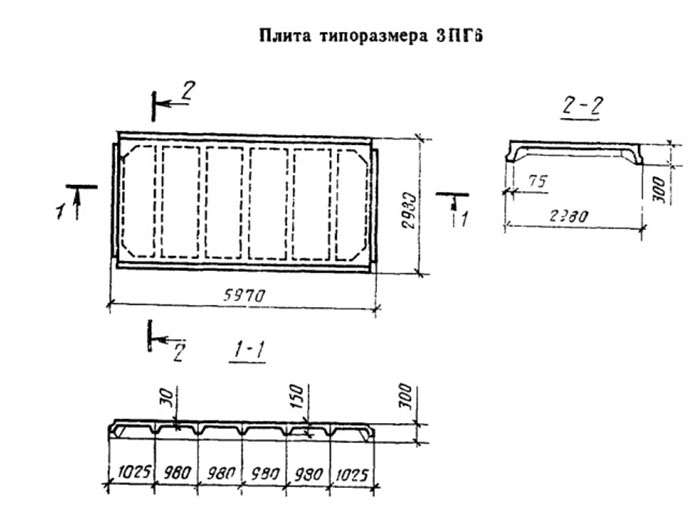

На фото — чертеж ребристой плиты перекрытия:

Так как ребристая плита имеет значение ширины – 100 см, то полученное значение необходимо рассматривать в роли плоской нагрузки, которая оказывает свое влияние по оси У, а единицы ее измерения кг/м2.

Используем программу для точного расчета

В тех случаях, когда нагрузка планируется более существенная, для её расчёта используются специальные программы. В них необходимо указывать показатели поперечных сил. Изгибающих и крутящих моментов. Также необходимо добавлять снеговую и сейсмическую нагрузку. Далее, благодаря компьютерной программе, по заданным данным составляется графическая модель и определяются:

• размеры перекрытий;
• общая площадь арматурных стержней;
• размеры пролётов.

Подведением итогов расчётов является подбор изделий по необходимым параметрам.

Технология монтажа

Вес бетонных плит и балок перекрытий довольно большой. В связи с этим монтаж осуществить вручную нельзя. Для этого следует привлекать соответствующую технику. Башенные краны подъёмной стрелой захватывают плиты за петли, которые специально обустраиваются в изделиях еще на этапе их производства. Специалисты советуют при покупке проверять их наличие. А также перепроверять перед началом монтажа. От их качества зависит безопасность всего процесса.

Сам процесс монтажа состоит из нескольких этапов:

• в местах установки плиты предварительно наноситься раствор: торцы стен, балок или свай. Это необходимо для того, чтобы надёжно укрепить монтируемое изделие. Но, обратим внимание, что нельзя допустить затвердевание смеси до момента укладки перекрытий;
• далее стропы, которые надёжно закреплены на башенном кране, крепятся к петлям на монтируемом перекрытии. Поднимая вверх изделие, стараются обеспечить его горизонтальное размещение;
• для данной процедуры привлекают ещё двух рабочих – стропальщиков, которые контролируют положение плиты и правильность её перемещения и установки;
• при укладке перекрытий необходимо оставлять расстояние между ними около 50 – 70 мм. Впоследствии их заполняют раствором;
• после укладки петли двух соседних перекрытий скручивают плотно проволокой, концы которой загибают и приваривают;

Следим за тем, чтобы при укладке на наружных стенах здания оставалось место для кладки кирпича. Оно не должно быть меньше 15 см.

Тип плиты – Ребристая и вафельная

GPRS – крупнейшая в стране частная компания по поиску подземных источников. GPRS — это компания, которая предоставляет услуги по сканированию бетона, поиску коммуникаций, обнаружению утечек и видеоинспекции труб. Наше стремление к безопасности помогло нам достичь более 99,8% скорости сканирования для предотвращения повреждений подповерхностного слоя в сотнях тысяч проектов сканирования и определения местоположения. GPRS обладает непревзойденной точностью, и как компания мы хотим поднять отраслевой стандарт. Чтобы помочь развитию отрасли, GPRS выпускает статьи о нашей методологии обучения. В этой статье мы рассмотрим нашу учебную документацию и методы сканирования ребристых и вафельных плит.

Ребристые и вафельные плиты

Ребристые плиты

‍
Ребристые плиты также могут называться балочными плитами или балочными плитами. Эти плиты имеют узкие бетонные балки (балки), которые проходят между более крупными традиционными бетонными балками в линиях колонн. Балки часто имеют от 2 до 3 футов по центру. Структурная поддержка из балок позволяет сделать плиту толщиной от 2 до 6 дюймов. Эти плиты по-прежнему заливаются на месте с использованием арматуры, как и традиционная плита из арматуры, но большая часть структурной поддержки находится в балках. Плита тоньше и может содержать минимальное армирование, такое как
, как просто проволочная сетка или арматурный стержень, расстояние между которыми больше, чем у традиционной плоской плиты. Арматурный стержень в плите должен быть помечен, но основная цель при сканировании этих плит состоит в том, чтобы идентифицировать балки, поскольку через балку не должно выполняться колонковое сверление. Конечно, любой трубопровод в плите также
важно найти.

‍

Форма и размер балок могут различаться, как показано здесь, но принципы остаются теми же.

Профнастил, также известный как профнастил, металлический настил и т. д., может использоваться для формирования плит, прежде всего в стальных зданиях, но также может быть найден в определенных зонах бетонных зданий. Настил действует как форма для заливки бетона и как большая часть структурной поддержки плиты.

Вот два примера того, как типичная ребристая плита может выглядеть снизу.

‍

Вафельная плита

‍
Вафельная плита представляет собой двухстороннюю балочную систему. Перекрытия, показанные ниже, не имеют больших балок на колоннах из-за дополнительной прочности вафельной системы.

‍

Как диагностировать ребристую плиту

Толщина плиты менее 6 дюймов обычно является первым признаком. Традиционная арматурная плита будет иметь толщину не менее 6 дюймов. Плита, которая кажется менее 6 дюймов, на самом деле может быть верхней плитой с чем-то вроде пены внизу и лежащей поверх структурной плиты. Верхняя плита на пенопласте может обмануть техника георадара, заставив его думать, что видно нижнюю часть плиты, хотя на самом деле видна только верхняя плита, а конструкционная плита вообще не видна. Общее правило заключается в том, что если плита имеет толщину менее 6 дюймов, то она, вероятно, является верхней плитой, если только нельзя подтвердить схему балок или балок, которая позволила бы использовать более тонкую плиту.

Еще одним признаком для диагностики оребренной плиты может быть отсутствие армирования. Плита, показанная ниже, приподнята из-за сильного плоского отражения от воздуха на расстоянии 4 дюймов, но меньше 6 дюймов является тревожным сигналом. Кроме того, армирование похоже на проволочную сетку. Проволочная сетка не является конструкционной и не поддерживает приподнятую плиту. Если вы видите только проволочную сетку в приподнятой плите или видите арматуру, расстояние между центрами которой превышает 12 дюймов, это может быть признаком того, что плита является только верхней плитой, если нет подтверждения наличия балок. Балки в этих данных были бы видны гораздо четче при кросс-поляризационном сканировании, но здесь все еще могут быть подтверждены. Поскольку балки были подтверждены, нижняя часть плиты может быть подтверждена на уровне 4 дюймов. Если балки не были найдены, то это могла быть верхняя плита с пенопластом под ней, которую мы не видим.

Ниже приведен еще один пример ребристой плиты. Эта плита имеет толщину всего 2 дюйма, и на этом изображении видны две балки. Нижняя часть плиты и балки обведены синим цветом.

На изображении ниже показано перекрестно-поляризованное сканирование того же места, что и изображение, показанное на предыдущей странице. Кросс-поляризованное сканирование приводит к тому, что проволочная сетка исчезает, и балки очень легко идентифицировать. Кросс-поляризация очень полезна при сканировании ребристых плит. Кросс-поляризация также очень полезна для любого конкретного задания сканирования.

Как делается маркировка

‍
Маркировка для ребристой плиты должна выглядеть примерно так. Арматурный стержень в балках не нужно маркировать
, потому что вся балка или балка будут заштрихованы как зоны без сверления.

Узнать больше

Как GPRS специализируется на георадарах

‍
GPRS специализируется на георадарах, видеоинспекции труб, а также услугах по картированию и моделированию. Наши менеджеры проектов обладают оборудованием и опытом для решения всех возникающих проблем, связанных с подземными работами. GPRS делает это, используя различное оборудование в сочетании с ведущим в отрасли процессом SIM-карты. Посетите наш веб-сайт, чтобы узнать больше, или щелкните здесь, чтобы запланировать проект с помощью GPRS, и позвольте нашим высококвалифицированным менеджерам проектов выполнять ваши проекты вовремя, в рамках бюджета и в безопасности.

‍

Ребристые и вафельные плиты. Типы, преимущества, недостатки

Гражданское строительство Инженерное дело для жизни в железобетонные балки. Плита — это полка балки, а расширенная часть — стенка. Расширенная часть известна как ребра. Расстояние между ребрами должно быть в целом 20-30 дюймов. Ребра сужаются в поперечном сечении в нижней части.

Типы ребристых и вафельных плит

Существует два типа системы ребристых плит

1. Односторонняя система ребристых плит
2. Двухсторонняя система ребристых плит (вафельная система)

Краткое описание этих типов приведено ниже. :

Система односторонних ребристых перекрытий

Односторонняя балочная плита перекрытия состоит из ряда небольших железобетонных тавровых балок, соединенных балками, которые, в свою очередь, опираются на колонну здания. Т-образные балки известны как балки, которые формируются путем установки стального поддона на постоянном расстоянии. Бетон заливается между этими промежутками, чтобы образовались эти ребра, и таким образом плита также отливается, и плита становится полкой тавровой балки.

Двухсторонняя система ребристых плит (вафельная система)

Система была разработана для уменьшения веса традиционных цельнобетонных плит. Куполообразные формы создают матрицу пустот, окруженных ортогональными ребрами, создавая двухстороннюю конфигурацию, очень подходящую для плит с большим пролетом. Пустоты между всеми куполами уменьшают статическую нагрузку, поскольку ширина этой части плиты меньше, чем у плоской плиты. Этот тип плит известен как вафельные плиты, потому что они выглядят как вафли с рядами балок, идущих под ними. Вафельная плита показывает потолок, который подходит для установки всех электроприборов и может улучшить внешний вид, тем самым увеличивая эстетический фактор.

Преимущества ребристых и вафельных плит

1. В этом типе плит напряжение растяжения устраняется на стороне растяжения плиты. Прочность бетона при растяжении очень мала, поэтому большую часть растянутого бетона устраняют с помощью опалубки.
2. Экономичен там, где живая нагрузка довольно мала, например, в многоквартирных домах, отелях.
3. Длинные пролеты перекрытий могут быть выполнены из ребристых и вафельных перекрытий. Во многих случаях в здании желательны длинные пролеты. Ребристые или вафельные плиты — простое решение для этой цели.
4. Обеспечивает архитектурные преимущества. Все электроприборы могут быть легко установлены в зазоре ребер, что может быть архитектурно эстетичным.
5. Толщина ребристых или вафельных плит меньше, чем у других систем плит. Поэтому вес плиты уменьшается. Эта экономия веса может изменить конструктивные характеристики.
6. Плита легче и жестче, чем аналогичная плоская плита.
7. Уменьшение протяженности фундаментов за счет снижения предельной нагрузки.
8. Они обеспечивают очень хорошую форму, когда вибрация плиты является реальной проблемой.
