Пайка проводов в распределительной коробке: видео, способы

• Статья
• Видео

Наиболее распространенным способом соединения в современной электропроводке является пайка проводов. Для данного способа характерна высокая степень надежности электрического соединения, что в свою очередь обеспечивает высокую пожаробезопасность и общую безопасность эксплуатации. Каким образом добиться желаемого результата, правильно и безопасно выполнить данную работу рассмотрим ниже. Начнем с подготовки. Дальше будут описаны теоретические и практические аспекты пайки медных и алюминиевых проводников. Рассматривать детально выбор между медью и алюминием, пожалуй, не будем. Отметим лишь, что хотя медь и стоит больше, зато по качеству и долговечности значительно превосходит алюминиевую проводку. Итак, к вашему вниманию порядок пайки проводов в распределительной коробке.

• Какие инструменты и материалы понадобятся?
• Давайте паять!
• Некоторые особенности процесса

Какие инструменты и материалы понадобятся?

Выбор инструментов и материалов, которые нам понадобятся, будет обусловлен нашими конкретными целями, а также применяемыми способами пайки. Основной инструмент, который применяется – это либо электрический паяльник, либо газовая горелка. Ну а дальше будет, в общем, стандартный набор для пайки. Нам понадобится:

1. Нож для разделки изоляции провода – не забудьте подточить или воспользуйтесь канцелярским ножом. Также можете сделать нож электрика своими руками.
2. Пассатижи, для скрутки проводников.
3. Припой и флюс. Флюс – это вещество, с помощью которого мы удаляем окисления с поверхности, которую паяем. Припой – это то, чем непосредственно спаиваются жилы.
4. Напильник – подойдет мелкий напильник.

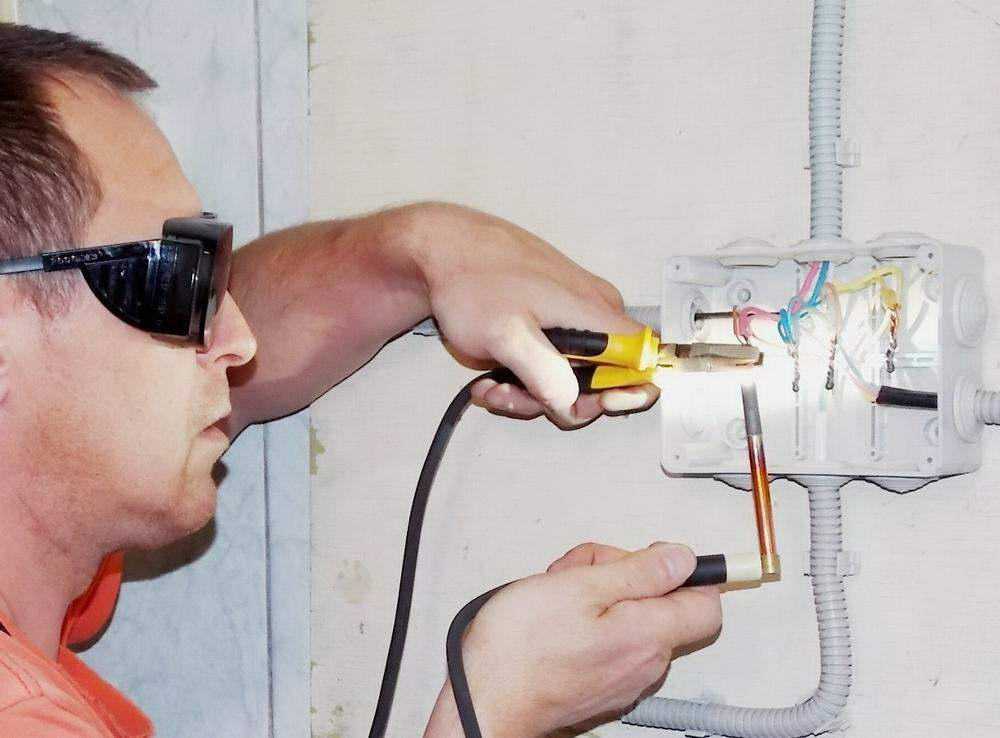

При пайке проводов паяльником или газовой горелкой могут быть применены разные припои и флюсы. Так, для медных жил нужен припой на основе смеси олова и свинца – это припои марок ПОС-40, ПОС-50, ПОС-60. Для пайки алюминиевых проводов подойдут такие марки – П-250А (цинк и олово), ЦО-12 (цинк и олово), ЦА-15 (цинк и алюминий), А (цинк, олово, медь). В качестве флюса используется канифоль — органический материал, содержащий в себе смесь смоляных кислот хвойных деревьев. Канифоль является самым распространенным и недорогим вариантом. Также существуют способы пайки с кислотой в качестве флюса, но не рекомендуется их применять из-за их вредности. К тому же кислота дает со временем коррозию на скрутке.

Давайте паять!

Когда готовы все нужные инструменты и материалы подготовлены, беремся за работу. Рассмотрим технологию пайки медных проводов в распределительной коробке. В домашних условиях самый распространенный способ соединения – пайка скруток одножильных проводников. Зачищаем их от изоляции – снимем по 4-5 см с каждого конца. Для хорошего качества скруток следует плотно скрутить и обжать концы пассатижами. О том, как сделать хорошую скрутку, мы рассказывали в отдельной статье. Только не переусердствуйте, иначе можете обломать токоведущую жилу. Берем в руки паяльник, который должен быть достаточно прогрет, и начинаем пропитывать нашу скрутку канифолью так, чтобы она как можно лучше проникала между проводами. Затем на жало паяльника наносится припой, состоящий из олова и свинца, и, постепенно прогревая место соединения, добиваемся равномерного нанесения припоя. Он должен хорошо проникнуть между проводами. Когда они «окрасятся» в серебряный цвет, можно считать их залуженными. Узнать более подробно о том, как лудить провода, вы можете в нашей соответствующей статье.

Чтобы залудить многожильный медный проводник необходимо хорошо скрутить все мелкие жилки в одну жилу и подтянуть пассатижами. Затем нанести паяльником сначала канифоль, а потом уже нужный припой.

Отличительной особенностью пайки алюминиевых проводов является высокая степень окисления алюминия на воздухе. А если жилы окислятся, то нанести на них припой при электромонтаже уже будет проблематично. Поэтому придётся постоянно механически очищать поверхность от окисления и одновременно выполнять лужение. Для нагрева используется газовая горелка, флюс же подбирается исходя из способа пайки и сечения провода.

Ножом аккуратно срезаем изоляцию с жил примерно по 5 см. Очищаем поверхность до появления характерного блеска с помощью того же ножа либо воспользуемся наждачной бумагой. Далее, нужно соединить жилы в виде желобка, который образуется в результате соединения жил внахлест, методом двойной скрутки. Берем горелку и начинаем греть скрутку примерно до температуры плавления припоя. Продолжаем нагревать соединение и натираем специальной палочкой припоя место пайки. Желобок заполнится припоем. Таким же образом обрабатывается вся поверхность, пока она не покроется полностью оловом.

Кстати, плюсы и минусы существующих способов соединения проводов в распределительной коробке мы рассмотрели в соответствующей статье, с которой настоятельно рекомендуем ознакомиться!

Полезная видео инструкция по пайке проводов:

Некоторые особенности процесса

Рекомендуем также обратить внимание на несколько правил, которые помогут сделать качественную пайку проводов своими руками.

Проверьте жало паяльника перед началом работы. Оно должно быть чистым. Если же на нем присутствуют неровности, раковины, черный нагар, то такое жало нужно очистить, иначе оно не сможет нормально брать припой. Возьмите мелкий напильник, приставьте жало к нему под наклоном и зачистите, чтоб был виден блеск меди. Потом заново залудите его конец. В процессе работы иногда обращайте внимание на его состояние и старайтесь держать его в чистоте. Можно также пользоваться для очистки жала паяльника мелкой наждачной бумагой.

Начинаем паять всегда с дальней от изоляции стороны жилы, так как она может оплавиться, нарушатся ее свойства, что недопустимо. Аккуратно скручивайте соединения пассатижами, без лишних усилий, так чтобы не обломать жилы, особенно это относится к алюминиевой электропроводке, которая особенно ломкая.

Перед нанесением припоя, даже на соединение медных проводов, попробуйте очистить поверхность жилы ножом до блеска, увидите, что припой наносится гораздо проще. Это касается как медных, одножильных и многожильных, так и алюминиевых проводников.

Не забывайте в конце работы тщательно изолировать места соединения. Следует использовать для этих целей хлопчатобумажную либо поливинилхлоридную изоляцию. Обмотайте ими места скруток таким образом, чтобы изоляция заходила на несколько сантиметров от оголенного места. Подробнее о том, как изолировать провода правильно, вы можете узнать в нашей статье.

Не смотря на то, что пайка не является супер быстрым способом, она обеспечивает хорошее качество соединения. А все что описано, в комплексе, поможет вам повысить безопасность выполнения работы, а также увеличит срок службы и надежность электрической проводки.

Напоследок рекомендуем вам просмотреть видео, в которых подробно рассмотрены технологии пайки электропроводки в распредкоробках:

Использование газовой горелки

Применение специального паяльника для труб

Вот мы и рассмотрели, как производится пайка проводов в распределительной коробке. Надеемся, предоставленная инструкция была для вас полезной и понятной!

Не пропустите:

• Как сделать паяльник своими руками
• Как выбрать паяльную станцию для дома
• Ошибки при монтаже электропроводки

Использование газовой горелки

Применение специального паяльника для труб

скрутка проводов, пайка проводов, сварка проводов, обжим проводов или соединение проводов с помощью клеммника

Казалось бы, что может быть проще соединения проводов? Ведь существует несколько способов соединения проводов. Это скрутка проводов, пайка проводов, сварка проводов, обжим и соединение проводов с помощью клеммника. Даже школьник знает самый постой способ скрутки проводников. Надо приложить вместе кончики металлических проводов, называемых жилами, и свить в одну «косичку», после чего замотать изолентой. Не надо паяльника, клеммника, соединительных колпачков и прочих «ненужностей».
Любой «сам себе электромонтер» освоил такую операцию. И, случись необходимость, применяет такой способ в своей повседневной практике. Например, сращивает провода сетевого шнура бытового прибора, адаптера планшета или компьютера после обрыва.
Такую технологию скрепления проводов российские «технари» используют повсеместно.  Вот только в правилах устройства электроустановок ПЭУ «скрутки», всевозможные «загибы» и «клепки» не предусмотрены. Отсутствуют такие способы электромонтажа и в прочих нормативных документах. Почему?

Содержание

• 1 Соединение «на скорую руку» с большими последствиями
• 2 Как правильно надо соединять провода
• 3 Как скрутить провода правильно
• 4 Почему лучше обжать (опрессовать) провода
• 5 Пайка как надежная альтернатива скрутке
• 6 А все-таки сварка предпочтительней
• 7 Клеммники – самые эргономичные электроустановочные изделия

Соединение «на скорую руку» с большими последствиями

О последствиях от подобной «упрощенки» мы часто не задумываемся. Между тем, ненадежный контакт подведет в самый неподходящий момент, всегда может прекратиться подача питания потребителям/электроприемникам. От «бросков» напряжения происходит пробой элементов каскадов питания сложной бытовой техники СБТ. Не спасают от поломки даже специальные устройства защиты, применяемые в самых «навороченных» моделях зарубежных производителей.

Наводку коротких электромагнитных импульсов напряжением несколько тысяч вольт на электронную начинку вызывает «безобидное» искрение в местах соединений.  При этом стандартное оборудование защиты, которым оборудуются сейчас квартиры (УЗО, автоматические выключатели, предохранители) подобные короткие слаботочные импульсы «не видят», поэтому от них попросту не срабатывают, а устанавливать для этого специальные устройства у нас не принято. Источники бесперебойного питания компьютеров тоже не стали панацеей от импульсов переходных процессов.   Возникновение «тычков» вызывает сбои в работе электронной аппаратуры и компьютерной техники, приводит к выходу из строя электротехнических компонентов и дорогостоящих модулей функционала.
К еще более катастрофическим последствиям приводит перегрев в месте плохого соединения, при прохождении тока ослабленный соединительный узел раскаляется докрасна. Нередко от этого происходят возгорания и пожары, наносящие владельцам помещений огромный ущерб. Статистика свидетельствует, что 90% всех неисправностей электропроводки возникает по причине скруток и плохих контактных соединений проводников. В свою очередь, сама неисправность электрической проводки и оборудования, по данным МЧС, является причиной одной трети пожаров, происходящих в России.

Однако так исторически сложилось, что несколько десятилетий назад в условиях дефицита электрофурнитуры/медных проводников скручивание алюминиевых проводов считалась основным способом, применявшимся в электромонтажных работах. Скрутка в качестве соединения может применяться в электрике при проведении ремонтно-восстановительных работ.

Как правильно надо соединять провода

Как соединить провода: начинаем с очистки от изоляции. Правильное соединение проводников должно удовлетворять трем основным требованиям:

1. Обеспечивать надежный контакт с минимальным переходным сопротивлением между собой приближенным к сопротивлению цельного куска провода.
2. Сохранять прочность на растяжение, стойкость на излом и вибрацию.
3. Соединять только однородные металлы (медь с медью, алюминий с алюминием).

Способов соединения, удовлетворяющих этим требованиям, существует несколько. В зависимости от требований, предъявляемых к электропроводке и возможностей практического применения, используются следующие виды соединения проводов:

• Скрутка.
• Сварка.
• Спайка.
• Обжим.
• Клеммное соединение.

Все эти способы требуют предварительной подготовки провода или кабеля – снятия изоляции для оголения соединяемых жил. Традиционно материалом изолирующей оболочки служат резина, полистирол, фторопласт. Дополнительно внутри изоляцией служат полиэтилен, шелк и лак. В зависимости от структуры токопроводящей части провод может быть одножильным или многожильным.
Под одножильным подразумевается провод, сечение которого образовано изолирующей оболочкой с металлическим сердечником или проводком внутри.

В многожильном проводе металлическая сердцевина образована несколькими тонкими проводками. Они обычно переплетены и представляют свивку, окруженную снаружи изолятором. Часто отдельные жилки покрываются полиуретановым лаком, а в структуру между ними добавляются капроновые нити для повышения прочности провода. Эти материалы, как и матерчатая оплетка снаружи, усложняет процесс снятия изоляции.

В зависимости от вида соединения с каждого конца провода снимается 0,2 – 5,0 см изоляции. Для этого используется несколько типов инструмента.
По 5-ти бальной системе можно оценить качество снятия изоляции и степень защиты от надрезания — повреждения жил каждым приспособлением:

Повреждение изоляция/жилы

Монтерский (кухонный) нож — 3/3
Бокорезы (кусачки) — 4/3
Стриппер — 5/4
Паяльник  или петлевой электровыжигатель — 4/4

В слаботочных телевизионных/компьютерных сетях применяют коаксиальные кабели. В процессе разделки важно аккуратно надрезать и снять изолирующую рубашку, не повредив при этом экранирующую оплетку. Для доступа к центральной жиле она распушивается и удаляется, оголяя ствол. После чего полиэтиленовая изоляция надрезается ножом или специальным приспособлением, обрезок снимается с жилы.
Бифиляр в экране состоит из пары проводов в экране, который для доступа к проводникам также предварительно распушивается на проводки, открывая доступ к каждой жиле.

Важно! Чтобы снять изолирующий материал эмалированного провода сечением меньше 0,2 мм² следует применять паяльник. Эмаль аккуратно удаляется с помощью наждачной «нулевки» перемещением бумаги вдоль проводков.

Как скрутить провода правильно

Чаще всего скрутка применяется при ремонте электропроводки, шнуров и переходников (включая слаботочные) бытовой техники и аппаратуры. Если вести речь о домашней электросети, то нормами предусмотрено использование в домах провода с сечением токонесущей жилы 1,5–2,0 мм из меди и 2,5–4,0 мм из алюминия. Обычно для разводки используют провода марок ВВГ и ПВ в полихлорвиниловой оболочке. Силовые шнуры марок ШВЛ и ШТБ с резиновой или ПВХ изоляцией имеют сечение 0,5 – 0,75 мм.
Пошагово сращивание проводов между собой можно производить следующим образом:

1. Обезжириваем оголенные концы проводов, протерев ацетоном/спиртом.
2. Удаляем слой лака или оксидную пленку, зачищая проводники наждачной бумагой.
3. Накладываем кончики так, чтобы они скрестились. Накручиваем по часовой стрелке не менее 5 витков одной жилы на другую. Чтобы скрутка получилась плотной, используем плоскогубцы.
4. Изолируем открытые токонесущие части проводов с помощью изоленты, или накручиваем изолирующий колпачок. Они должны заходить за изоляцию на 1,5–2,0 с, чтобы прикрыть оголенные участки проводников.

Для сращивания между собой многожильного зачищенного провода с одножильным используется другая техника навивки:

1. Многожильным проводом обкручивается одинарный провод, оставляя свободным конец без навивки.
2. Конец одножильного провода загибается на 180°так, чтобы он прижал скрутку, затем прижимается плоскогубцами.
3. Место соединения должно быть прочно зафиксировано изолентой. Для лучшей эффективности следует использовать изолирующую термотрубку. Для этого отрезок кембрика нужной длины натягивается на соединение. Чтобы он плотнее обхватил проводку, трубку следует прогреть, к примеру, феном или зажигалкой.

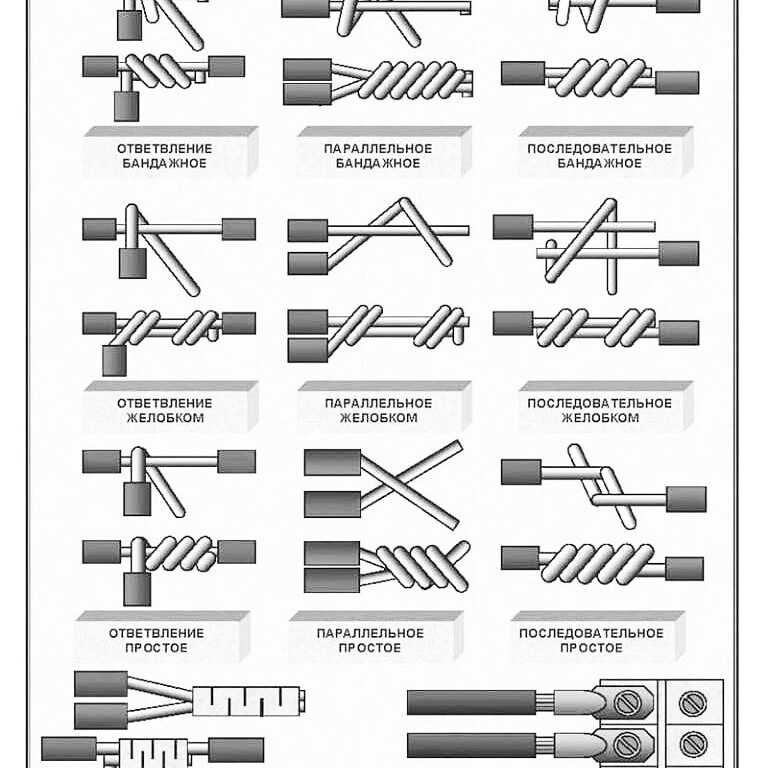

При бандажном соединении свободные концы кладутся друг к другу и сверху обматываются имеющимся отрезком провода (бандажом) из однородного материала.
Сцепка желобком предусматривает, что перед взаимным перекручиванием конфигурируются небольшие крючки из концов провода, они перецепляются между собой, затем края обматываются.
Существуют более сложные разновидности параллельных/последовательных соединений. Соединение проводов методом скрутки используют профессиональные электроремонтники при проведении восстановительных работ.

Важно! Медь и алюминий имеют разное омическое сопротивление, при взаимодействии активно окисляются, соединение по причине разной жесткости получается непрочным, поэтому соединение этих металлов нежелательно. В случае крайней необходимости соединяемые кончики следует подготовить – облудить оловянно-свинцовым припоем (ПОС) с помощью паяльника.

Почему лучше обжать (опрессовать) провода

Опрессовка проводов – один из самых надежных и качественных способов механических соединений, применяющихся в настоящее время. При такой технологи шлейфы проводов и кабелей обжимаются в соединительной гильзе с помощью пресс-клещей, обеспечивая плотный контакт по всей длине.

Гильза представляет полую трубку и может изготавливаться самостоятельно. При размере гильз сечением до 120 мм² применяются механические клещи. Для больших сечений применяются изделия с гидравлическим пуансоном.

При обжатии гильза обычно приобретает форму шестигранника, иногда производится местное вдавливание в определенных частях трубки. В опрессовке применяются гильзы из электротехнической меди ГМ и алюминиевые трубочки ГА. Данный способ допускает обжатие проводников из разных металлов. Во многом этому способствует обработка составных компонентов кварцево-вазелиновой смазкой, предотвращающей последующее окисление. Для совместного использования существуют комбинированные алюмомедные гильзы или медные луженые гильзы ГАМ и ГМЛ.  Соединение проводов методом обжима применяется для   пучков проводников с суммарным диаметром сечения между 10 мм² и 3 см².

Пайка как надежная альтернатива скрутке

Ближайшей альтернативой скрутке, запрещенной для электромонтажа, является соединение проводов методом спайки. Он требует специальных приспособлений и расходных материалов, но обеспечивает абсолютный электрический контакт.

Совет! Спайка проводов внахлест считается самой ненадежной в технологии. В процессе эксплуатации припой крошится и соединение размыкается. Поэтому пред пайкой наложите бандаж, обмотайте кусочком провода меньшего диаметра соединяемые части, или скрутите вместе проводники.

Понадобится электропаяльник мощностью 60–100 Вт, подставка и пинцет (тонкогубцы).  Жало паяльника следует очистить от окалины заточить, подобрав предварительно наиболее подходящую форму кончика в виде лопатки, а корпус прибора подсоедините к заземляющему проводу.   Из «расходников» потребуется припой ПОС-40, ПОС-60 из олова и свинца, канифоль в качестве флюса. Можно использовать проволоку из припоя с, помещенной внутрь структуры, канифолью.

Если потребуется паять сталь, латунь или алюминий, потребуется специальная паяльная кислота.

Важно! Нельзя перегревать места примыкания. Чтобы не поплавилась изоляция при пайке обязательно используйте теплоотвод. Для этого придерживайте оголенный провод между местом нагрева и изоляцией пинцетом или тонкогубцами.

1. Зачищенные от изоляции жилы следует облудить, для чего разогретые паяльником кончики помещают в кусочек канифоли, они должны покрыться коричнево-прозрачным слоем флюса.
2. Помещаем кончик жала паяльника в припой, захватываем каплю расплавленного и равномерно обрабатываем поочередно провода, проворачивая и двигая по лопатке жала.
3. Приложить или скрутить вместе провода, зафиксировав неподвижно. Прогреть жалом в течении 2–5 с. Обработать спаиваемые участки слоем припоя, дав растечься капле по поверхностям. Перевернуть соединяемые провода и повторить операцию с обратной стороны.
4. После остывания места пайки изолируются по аналогии со скруткой. В некоторых соединениях они предварительно обрабатываются кисточкой, смоченной в спирте и покрываются сверху лаком.

Совет! Во время и после пайки в течении 5–8 с. провода нельзя дергать и шевелить, они должны находиться в неподвижном положении. Сигналом к тому, что структура затвердела, служит приобретение матового оттенка поверхностью припоя (в расплавленном состоянии он блестит).

А все-таки сварка предпочтительней

По прочности соединения и качеству контакта сварка превосходит все прочие технологии. В последнее время появились портативные сварочные инверторы, которые можно переносить в самые малодоступные места. Такие аппараты легко удерживаются на плече сварщика с помощью ремня. Это позволяет работать в труднодоступных местах, например, производить сварку со стремянки в распределительной коробке. Для сварки металлических жил в держатель сварочного аппарата вставляются угольные карандаши или обмедненные электроды.

Основной недостаток сварочной технологи – перегрев свариваемых деталей и оплавливание изоляции устраняется с помощью:

• Правильной регулировки сварочного тока 70–120 А без перегрева (в зависимости от количества свариваемых проводов сечением от 1,5 до 2,0 мм).
• Кратковременности процесса сварки не более 1–2 секунд.
• Плотной предварительной скруткой проводов и установкой медного теплоотводящего зажима.

Производя соединение проводов методом сварки скручиваемые жилы следует выгнуть и срезом обязательно развернуть кверху. К торцу проводов, подсоединенных к массе, подносится электрод и зажигается электродуга. Расплавленная медь шариком стекает вниз и покрывает оболочкой проволочную скрутку. В процессе остывания на теплую структуру одевается изолирующий пояс из отрезка кембрика или другой изолирующий материал. В качестве изолирующего материала подойдет также лакоткань.

Клеммники – самые эргономичные электроустановочные изделия

Правилами ПУЭ, п.2.1.21 предусмотрен вид соединений с помощью сжимов (винтов, болтов). Существует соединение непосредственно с помощью элементов крепежа «на весу», когда сквозь петельки каждого из проводов продевается винт, шайба и фиксируется гайкой с обратной стороны.

Такая инсталляция оборачивается несколькими витками изоленты и считается достаточно практичной и надежной.
Более эргономичны электроустановочные изделия, называемые винтовыми клеммниками. Они представляют контактную группу, размещенную в корпусе из изолирующего материала (пластика, фарфора). Наиболее часто соединение проводов методом с помощью клеммников   встречается в распределительных коробках и электрощитках. Чтобы подсоединить провод, надо его просунуть в гнездо и закрутить винт, прижимная планка надежно закрепит жилу на посадочном месте. К ответному гнезду, закороченному с первым, подключается другой соединяемый провод.

В самозажимных клеммниках типа WAGO провод защелкивается в гнезде, для лучшего контакта применяется специальная паста или гель.

Ответвительные зажимы представляют капитальный вариант винтового клемммника с несколькими закороченными отводами, используются преимущественно на улице и местах с неблагоприятными условиями окружающей среды.

Соединительные зажимы представляют изолирующий колпачок с резьбой внутри, он наворачиваются на скрутку, одновременно сжимая и защищая от механических воздействий.

Проводка

— Как правильно подготовить многожильный провод для винтового соединения?

Как британец, который использует гораздо больше многожильных проводов, чем сплошных [я не занимаюсь первым ремонтом, это чужая работа], есть два способа сделать это «правильно», но это может зависеть от того, сколько места у вас есть. ваш винтовой терминал.

1. Пропер-пропер . Большие клеммы и распределительные коробки.
   Зачистить 15-20 мм оболочки; скрутите, сложите пополам, затем вставьте и закрутите.

2. Что происходит на самом деле . Маленькие клеммы и бытовые вилки.
   Зачистка 8-10 мм оболочки; скрутить, вставить и завинтить.

В каждом случае не должно быть «запасных» проводов на дальней стороне клеммы и не должно быть оголенных проводов на ближней стороне.
Stranded не выглядит цельным в клемме после завинчивания. Он сжимается, а открытый конец расширяется — вот почему вы держите его коротким на маленьких клеммах. Ни запаски, ни вспышки.
В идеале вся открытая часть точно помещается внутри терминала.

Готовые кабели часто имеют медные/латунные наконечники, обжатые на кабеле. Когда вы режете свои собственные, вы не можете этого делать. Я видел кабели, припаянные первыми — , но , поскольку несколько лет спустя многие из них были в состоянии переделать, я бы сказал, что есть большая вероятность, что провод будет частично обрезан и скомпрометирован при этом; У меня нет ничего, кроме «мне это не нравится, это кажется изворотливым».
Неизолированный провод «просто работает», пока вы не пытаетесь разделить клемму с более прочным сердечником, чем многожильный. Многожильные пучки красиво и остаются твердыми. Твердое ядро ​​может нарушить это, если у вас, например, 3 твердых тела на 1 многожильный в большом терминале; мель может свободно перемещаться в промежутках.
Общепризнанный тест состоит в том, чтобы увидеть, сможете ли вы сдвинуть его после того, как он будет затянут. [Эмпирическая наука FTW ;))
Если нет, то все готово.

Заметка о скручивании.
Некоторым людям нравится оставлять конец оболочки надетым, чтобы можно было быстро скрутить, не зацепившись за лишние кусочки нити. Я никогда не беспокоился. Это занимает слишком много времени для очень небольшой разницы в конечном результате. Поскольку я использую автоматический стриппер, это было бы слишком много, чтобы возиться с этим.
Кроме того, если ваш конец проволоки сморщился настолько, что может проколоть вас, когда вы его скручиваете, вы должны были начать с чистого конца, а не повторно использовать последний, сделанный кем-то другим.

Примечания, вызванные ответами в другом месте.
Мы не используем j-образные переходы на терминалах в Великобритании, все наши прямые. Я когда-либо видел их только на разъемах для динамиков Hi-Fi, где они более сложны с потенциалом для неточных зажимов, чем я когда-либо хотел бы видеть в профессиональной работе по разводке. Десять лет назад в некоторых бытовых вилках была кратковременная склонность к j-типу — к счастью, сейчас их, похоже, нет.
Похоже, что на некоторых территориях в ЕС обязательны самодельные скользящие наконечники, которые затем сжимаются перед тем, как вставить их в терминал. Я действительно не могу комментировать их, никогда не видел их в действии.

Если вы собираетесь делать это часто, я бы порекомендовал полуавтоматический стриппер. Установите длину, вставьте провод, сожмите. Идеальный размер каждый раз, независимо от толщины проволоки.

Ни один из этого типа — они должны регулировать толщину каждый раз. ПИТА.
[Пришлось использовать один из них, так как у меня не было с собой собственного комплекта, чтобы поменять кучу вилок у родственников в прошлые выходные, после того, как они вернулись в Великобританию из Испании… После 4-го устройства раздались ругательства. с еще провод разного калибра;)

Что-то вроде этого [это не тот, который я когда-либо использовал, но я не могу найти свою фотографию] Неважно, насколько велик диаметр провода, это ‘ просто работает».

Торговые хитрости… [или праздные размышления старика]
Иногда я менял 50-80 13-амперных вилок в день [я работал в сфере обслуживания розничной торговли; мультимедиа, дисплеи и небольшие электрические устройства, часто импортируемые из ЕС в британские спецификации, на месте, без верстака.]
У меня замена вилки заняла менее двух минут 😉
Отсоедините старую вилку, зачистите внешнюю часть, обрежьте провода на три разные длины, зачистите концы и соберите. Я работал «по цене» [оплачивал за задание, а не за час], но кто-то наугад проверял нас, так что все должно было быть хорошо.

Если у вас есть инструмент для зачистки, сначала возьмите тот, который отрезает весь провод. Тогда ваш набор инструментов для этого — дрель, «Стэнли» [модельный нож, США?] И стриппер.
Проверьте этот зазор, он должен быть достаточно большим, чтобы перерезать весь кабель… дешевые не могут, хорошие могут.

Как залудить многожильный электрический провод

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный профсоюзный электрик №176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 27.05.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Эрнесто р. Агитос / Getty Images

В этой статье

• Как работает лужение многожильных проводов

• Вопросы безопасности

• Правильный выбор припоя

Обзор проекта

Лужение — это процесс плавления припоя вокруг многожильного электрического провода с помощью паяльника. Процесс лужения проводов перед пайкой обычно используется для скрепления тонких проводов и упрощает их подключение к винтовым клеммам или другим разъемам. Это также гарантирует, что все провода имеют электрическое соединение. В качестве инструмента для лужения проводов можно использовать простой паяльник вместе с парой инструментов для зачистки проводов.

Однако не все провода следует лужить. При определении того, когда лужить или не лужить провода, учитывайте, будет ли провод обжат. Паяные соединения некоторых луженых проводов могут сломаться при обжиме, поэтому использование обжимного инструмента или наконечника на проводе может обеспечить более надежное электрическое соединение, чем лужение.

Чтобы правильно залудить электрический провод, вы должны использовать правильный тип припоя и следовать нескольким основным советам и методам.

Как работает лужение многожильных проводов

Обратите внимание, что в лужении не участвует «жесть». В качестве материала используется только электрический припой. При нагреве паяльником припой заполняет пустоты между стойками для проводов, образуя один сплошной провод, который можно легко согнуть и поместить под винты клемм. Это обеспечивает плотное электрическое соединение и практически исключает возможность соприкосновения незакрепленных жил провода с распределительной коробкой или выхода из-под клеммного винта.

Что такое электрический припой?

Электрический припой обычно содержит канифольное ядро, содержащее материал, называемый флюсом, который помогает улучшить электрическое соединение и прочность. Другой основной тип сердечника — припой с кислотным сердечником — используется в сантехнике, но может повредить электрические компоненты.

Вопросы безопасности

Пайка должна выполняться с осторожностью! Паяльник сильно нагревается и может вызвать сильные ожоги. Всегда кладите паяльник на термостойкую поверхность, пока он нагревается и остывает. Во время пайки всегда работайте над термостойкой поверхностью и вдали от всего легковоспламеняющегося. Будьте осторожны, чтобы не перегреть провод и не расплавить изоляцию провода. Рекомендуется попрактиковаться в пайке, используя обрезки того же провода, который вы будете припаивать для своего проекта.

Если вы работаете с существующим проводом во время электрического проекта, также важно определить его тип перед лужением или подключением любых новых проводов; Вы можете сказать, является ли провод алюминием или луженой медью, отрезав один конец и внимательно осмотрев внутреннюю часть.

Правильный выбор припоя

Лучшим припоем для лужения многожильных медных проводов является электрический припой со смоляным сердечником. Это бескислотный припой, содержащий флюс в ядре припоя. Никогда не используйте припой, содержащий кислоту, для зачистки и лужения проводов, так как это может повредить провод или его изоляцию. Кислотный припой предназначен для использования в сантехнике. Если вы используете другой тип бескислотного припоя без сердцевины из канифоли, вам может потребоваться нанести на проволоку флюс как часть процесса пайки.

Оборудование/инструменты

• Паяльник
• Губка
• Многожильный электрический провод
• Инструмент для зачистки проводов

Материалы

• Бескислотный припой со смоляным сердечником

1. Подготовьте проволоку

   Лужение должно производиться на оголенной проволоке. Если провод изолирован, зачистите примерно от 3/4 до 1 дюйма изоляции с конца провода с помощью инструментов для зачистки проводов. Этой длины достаточно, чтобы обернуть вокруг винтовых клемм, но недостаточно, чтобы оголить лишний провод.

2. Подготовка паяльника

   Подключите и включите паяльник и дайте ему нагреться. Быстро протрите жало паяльника влажной губкой. Это устраняет любое окисление, которое могло произойти во время нагревания утюга.

3. Нанесите припой на провод

   Вытяните припой из катушки по прямой линии. При желании вы можете зажать провод в инструменте «третьей руки» или подобном термостойком держателе.

   Прикоснитесь наконечником припоя к наконечнику паяльника, чтобы создать небольшую лужицу жидкого припоя на жалом. Это поможет проводить тепло к проводу. Затем прикоснитесь жалом паяльника к нижней стороне провода, чтобы припой соприкоснулся с проводом.

   Нанесите припой на верхнюю сторону провода напротив жала паяльника. Припой должен расплавиться и затянуться вокруг проводов. Перемещайте припой и паяльник вместе вдоль оголенной части провода, расплавляя припой. Особенно при лужении тонкой проволоки быстро прикасайтесь припоем к проволоке, чтобы предотвратить слишком толстый слой припоя.
