БЛОГ ЭЛЕКТРОМЕХАНИКА: Розетки без заземления

При переезде в новый дом Вы начинаете жизнь с чистого листа. Постепенно все осматриваете и осваиваете, включаете электротехнику, и даже не задумываетесь над тем, какая опасность может Вас подстерегать, ведь розетки могут оказаться незаземленными.

Это распространенная проблема вторичного жилья, особенно в старых домах с двухжильной проводкой. Советские розетки не заземлялись, и многие продолжают ими пользоваться.

Но, времена меняются, как и требования к безопасности. Сейчас, когда большее количество электрооборудования создает более высокую нагрузку на сеть, устаревшие розетки стали опасными.

Чем опасно отсутствие заземления

Все приборы время от времени выходят из строя и поломки часто незаметны. На фазе может повредиться изоляция или «отвалиться» провод, коснувшись металлического корпуса, который окажется под напряжением.

Представьте, что Вы касаетесь к нему рукой, стоя на мокром полу. Вас тут уже ударит током, что может закончиться серьезными травмами или несчастным случаем. Притом стиралка может быть даже выключенной.

Только подумайте, Вы каждый день пользуетесь электрочайником, бойлером, пылесосом, кондиционером, электроплитой и везде Вы подвержены потенциальной опасности. Но, если розетка будет заземленной, электричеству будет куда вытекать, и Вас не ударит.

Хуже, когда заземления вообще нет

На улице гроза и тут вдруг молния попадает в столб ЛЭП за несколько сотен метров от Вашего дома. Сверхмощный разряд проходит по мокрому столбу в землю, но из-за электромагнитного поля в линиях электропередач возникнет мощный импульс.

Токовый разряд в тысячи ампер по проводам проникнет в дом и уничтожит всю включенную в розетки электронику, даже если она в это время не будет работать.

Молнии даже не обязательно ударять вблизи дома. Она может поразить столб линий электропередач за километр от Вас и мощности импульса хватит, чтобы вмиг уничтожить все, на что Вы зарабатывали непосильным трудом.

Единственный вариант защититься — поставить ограничитель перенапряжений — УЗИП (разрядник). Это модуль, подключенный с одной стороны к фазе, а с другой к заземлению. Внутри него химический состав — диэлектрик, который под высоким напряжением превращается в проводник. Когда в сети возникает высокомощный импульсный разряд, УЗИП безопасно пропускает его в землю.

На столбах и в щитках часто стоят грозоразрядники, но они снимают только часть опасного потенциала. После них по сети протекает импульс до 100кА. Чтобы уменьшить его мощность потребуются модульные УЗИПы. Они делятся на классы:

• Класс B — снимает разряд от 50кА до 100кА, ставится в щитке многоквартирного дома;
• Класс С — снимает от 15кА до 40 кА, устанавливается в лестничном или подъездном ГРЩ;
• Класс D — «срезает» разряды до 15кА, предназначен для квартирного щитка.

Если на пути грозового импульса к Вашему дому будут установлены все три класса, то Ваша сеть будет на 100% защищена. Вы сможете не боясь смотреть телевизор в грозу или работать за компьютером. Но, если «земля» отсутствует, то Вы не сможете поставить разрядники и во время грозы будете беззащитны.

Почему в доме отсутствует заземление?

Новые СНиПы требуют обязательное его наличие в каждой сети, потому во всех новостройках сеть заземлена, что строго проверяется. В советские времена такого жесткого требования не было, потому оно часто игнорировалось. В старых квартирах, построенных до 1980-х годов, обычно проложена двухжильная проводка, где заведена фаза и PEN-проводник (зануленная «земля»).

Это так называемая система TN-C. В ней все токовые утечки идут в нейтраль и их нельзя вычислить, соответственно сеть больше подвержена авариям. Как результат, больше вероятность возгорания проводки или возникновения пожара, из-за чего такая система считается небезопасной и запрещена современными нормами.

Историческая справка: После Второй мировой войны европейские страны приняли решение модернизировать электросети, проложив в дом третий проводник — «землю», что стоило немало средств и времени. СССР и ОВД отказались от такого решения. Как результат, страны СНГ сейчас на первом месте в Европе по количеству бытовых пожаров из-за аварий в сети.

Если Вы заселяетесь в квартиру советской постройки, не поленитесь заглянуть в подъездный щиток. Там должна быть PE-шина, подключенная желто-зеленым проводом.

При отсутствии Вам придется прокладывать «землю» в квартиру индивидуально. Как вариант, можете скооперироваться с соседями, собрать деньги и провести в подъездный ГРЩ. Это выйдет гораздо дешевле.

Если в подъездном ГРЩ стоит PE-шина, и квартира к ней подключена, не лишним будет проверить работоспособность. Из-за того, что опасные утечки тока обычно бывают в электроприборах, диагностику стоит начать с розеток.

Как проверить розетки

Осмотрите на наличие заземляющих контактов. Обычно они установлены сбоку перпендикулярно к отверстиям для вилки. Устаревшие розетки целесообразно заменить на новые — это не так дорого.

Розетка без заземления допускается только для маломощных устройств. Настольная лампа или подзарядка для телефона идет с плоской штепсельной вилкой без боковых контактов. Но, в ванной и для мощных электроприборов должно быть заземление.

Даже если Вы видите розетку с заземляющими контактами — это не говорит, о том что она безопасная. Ее мог поставить какой-нибудь электрик-халтурщик, если у него не было другой. Это довольно распространенный случай.

Чтобы удостовериться в обратном, придется разобрать и посмотреть, что там внутри. Отключите питание в щитке, и открутите винтик посредине разъема. Далее снимите корпус с рамкой и посмотрите, как соединены контакты.

Розетка подключается тремя проводами: фаза — коричневым или черным, нейтраль — синим, и «земля» желто-зеленым, ведущим к боковым контактам.

Если Ваша схема подключения отличается от приведенной выше, значит что-то не так. Отсутствие заземления в проводке говорит о том, что ее придется переделывать. Необходимо заменить двухжильный кабель на трехжильный.

Иногда боковые контакты соединены с нейтралью перемычкой — так называемое «зануление», что тоже неправильно. Данный факт уже говорит о некомпетентности электрика, монтируемого розетку. Если он прокладывал всю проводку, вероятно это не единственное нарушение правил безопасности. Стоит осмотреть всю домашнюю сеть.

Если проигнорировать, при утечке поврежденное место начнет искриться и коротить. В результате возникнет возгорание, начнет плавиться изоляция, пластик, и огонь перекинется на легковоспламеняющиеся материалы. Опять-таки это не зависит от того, работает ли электроприбор, и пожар может начаться, даже при Вашем отсутствии.

Зануление допускается только в общей щитовой или на подстанции. После подъездного щитка зануление делать опасно. Если «отвалится» PEN-проводник, на него попадет фаза, и корпус электрооборудования окажется под напряжением. Это опасно, как ударом тока, так и возгоранием.

Чисто теоретически, допускается применение «земли» в качестве нейтрали, но не наоборот.

Снимите перемычку и старайтесь не пользоваться этой розеткой, пока не переделаете проводку. Даже если все три контакта подключены правильно, не факт, что все работает исправно. Потому, нужна дополнительная проверка.

Диагностика сетевого заземления

Наличие PE — шины в щитке и характерного желто-зеленого провода не всегда свидетельствует о том, что оно действительно работает.

Все зависит от состояния металлического контура, закопанного в землю. Если проводка делалась давно, вероятно металл уже «съела» ржавчина или ослаб контакт с контуром.

Еще частая причина неисправности — человеческая халатность и недальновидность. Чтобы частный дом приняли в РЭС — главное наличие ввода заземления в дом, но по факту его никто никогда не проверяет, потому часто делался муляж, в щиток заводился обычный кусок кабеля, ни к чему не ведущий.

Исходя из потенциальной опасности, проверьте качество PE-контактов. РЭС для этого применяет дорогостоящее оборудование, которое покупать для себя нецелесообразно. Вместо него лучше воспользуйтесь более дешевыми, но эффективными способами.

Проверка карманным мультиметром

Вы осмотрели розетку, в ней все три контакта подключены правильно. Теперь включите напряжение на щитке.

Отверткой-пробником проверьте, в каком из отверстий фаза. Коснитесь кончиком контакта и сверху приложите палец. В одном из двух отверстий лампочка должна засветиться — это и будет фазный контакт.

Проверка нужна для того, чтобы убедится в правильности подключения фазы и нуля. Невнимательный электрик мог просто их перепутать при подключении.

Возьмите самый обычный мультиметр и прикоснитесь красным щупом к фазе, а черным к нейтрали. Запомните отображенные данные.

Переместите черный щуп к боковым контактам. Если на экране ничего не отобразилось или разница между данными слишком большая, значит у Вас некачественное заземление, подлежащее переделке.

Если мультиметр с замером сопротивления, то просто переведите его в соответствующий режим. На экране отобразится сопротивление, допустимый показатель должен быть в пределах 20-30 Ом.

Ток течет по пути наименьшего сопротивления. У человеческого организма 1000 Ом (1 кОм), потому сопротивление заземления должно быть меньше данного показателя.

Это достаточно дешевый способ проверить. Новый мультиметр можно приобрести от 15$, а отвертка-пробник за 1$ продается в любом переходе. Со временем они Вам не раз еще пригодятся.

Если лень покупать, можно сделать диагностику и «дедовским методом».

Проверка народным методом

Вам понадобится патрон с лампочкой и двумя проводами. Зачистите оба концы на 10-15мм. Теперь приложите один из них к фазе, а второй к боковым контактам. Лампочка должна ярко гореть.

Будьте осторожны! Когда Вы прикасаетесь одним концом к фазе, второй — тоже оказывается под напряжением. Ни в коем случае не прикасайтесь к нему голой рукой, чтобы не получить удар.

Если лампочка не горит вообще, значит «земля» — нерабочая, тусклое горение свидетельствует о слабом контакте, значит прогнил контур, или где-то отпал контакт. В этом случае найдите и устраните причину плохой пропускной способности. Проследите, куда ведет желто-зеленый провод и действительно ли он соединен с PE-шиной в щитке. Ни в коем случае не оставляйте неисправность просто так

Что будет если проигнорировать неисправность

После проверки выяснилось, что заземление настоящее, но не достаточно хорошее, чтобы пропускать ток. Что произойдет, если оставить как есть?

Представьте, что случилась утечка на корпус электроприбора.

Электричество начинает медленно перетекать в землю, но металлическая поверхность и дальше под напряжение. После касания рукой для тока возникает путь с меньшим сопротивлением — человеческое тело. Он поменяет направление и потечет в организм, из-за чего Вы получите удар. Таким образом, плохое заземление еще хуже, чем его отсутствие.

Чтобы таких проблем не возникало в будущем, сделайте проводку «на совесть» еще на этапе строительства или капремонта. Вероятно придется переделывать все, включая заземляющий контур.

Каким должен быть металлический контур

Это наиболее важная часть, так как именно от его размеров и зависит сопротивление шины PE. Обычно контур делают из металлического профиля сваренного треугольником или квадратом с электродами по углам. Электродом служит забитый в почву металлический стержень или кусок профиля длиной 30-50 см, соединенный с контуром.

Каждая сторона контура должна быть до 1 метра. Здесь важно не переборщить, так как чем дальше электроды друг от друга, тем больше будет сопротивление, а значит снизится эффективность.

Сваренный треугольник закапывается на глубине около 50-70 см. При помощи металлического профиля заземление подводится к дому и выводится на поверхность. Там к нему приваривается или прикручивается болтом PE-проводник, ведущий к соответствующей шине в щитке.

Если во дворе ограниченное место и негде закопать контур, вместо него Вы можете забить заземляющий электрод. Это медный стержень длиной от 120 до 300 см с заостренным наконечником с нижней стороны и болтовым соединением с верхней. Забивается обычным молотком, а сверху прикручивается провод PE.

Далее измерьте сопротивление. По СНиПу, в частном доме его показатель не должен превышать 30 Ом. Но, часто результат выше из-за особенностей почвы. В таком случае предусмотрены два варианта решения проблемы:

• Приварить больше электродов к контуру;
• Взять более длинный заземляющий электрод и забить его еще глубже.

Чем больше металлический контур, тем на дольше его хватит. Обычно коррозия «съедает» металл не менее чем за 40-50 лет. Все зависит от влажности почвы и насыщенности кислородом.

Помните, что кроме заземления, от несчастного случая Вас также защитит УЗО.

Зачем в квартире УЗО?

Даже недорогое устройство защитного отключения хорошо реагирует на утечки тока в электроприборах. Работает по принципу измерения параметров на входе в сеть (фазе) и выходе (нейтрали). Если вдруг возникает утечка на корпус, электричество начинает протекать в землю. На выходе получается меньше электричества, чем на входе, на что реагирует УЗО и расцепляет контакты.

Согласно ПУЭ и СНиП, в каждом доме и квартире обязательно наличие защиты от утечек дифференциальных токов в виде УЗО или дифавтомата.

РЭС требует наличия, как минимум, одного УЗО — на вводе. Но, для безопасности этого мало.

Сколько УЗО необходимо для полной защиты

На ввод рекомендуется поставить противопожарное на 100мА или больше. Оно не всегда защитит от удара, но зато устранит пожароопасную утечку.

На розеточные группы необходима дифзащита на 30мА. 30мА — это максимальный безопасный разряд для среднестатистического взрослого человека. Но, дети более уязвимы к электричеству, потому на детские комнаты ставьте защиту на 10мА. То же самое поставьте и на ванную, так как вода усиливает действие тока.

Полноценный набор дифзащиты для квартиры выглядит именно так:

• Ввод — 300мА;
• Розеточные группы — 30мА;
• Детская комната — 10мА;
• Ванная — 10мА.

Если поставить вводное УЗО на 30мА, то совокупность утечек по дому может легко превышать этот показатель. Будут потери за счет нагревания кабеля, ослабленных контактов и прочих «слабых мест». Это нормальное явление, но суммарная «утечка» превысит 30мА. В результате возникнет ложное срабатыванием, и дифзащита будет постоянно отключать сеть.

Кроме того, всегда обращайте внимание на характеристику расцепления:

• Тип «АС» — самый распространенный, реагирует только на синусоидальный переменный ток. Ставится на простое электрооборудование без микросхем и электроники;
• Тип «А» — помимо синусоидального переменного, реагирует также на статический и постоянный ток. Устанавливается на сложную электронику с блоками питания, трансформаторами и микросхемами.

Правильно подобрав характеристики и установив достаточное количество УЗО, Вы будете защищены от опасных утечек, даже если в квартире старая проводка.

Зачем тогда заземление?

Стоит ли переделывать всю сеть, вскрывать и менять десятки метров кабеля, розетки, если дешевле и проще поставить дифзащиту? Да, стоит!

Вы пользуетесь бойлером, но при установке была случайно повреждена изоляция фазного провода. И вот, через несколько лет он сдвинулся и оголенной частью коснулся корпуса, который оказался под напряжением. Но, все работает, как и раньше, УЗО не реагирует, так как явной утечки пока нет — корпус не заземлен и электричеству некуда деваться.

Проходит неделя, и вдруг Вы решили добавить температуру воды. Случайно качаетесь корпуса рукой, и Ваш организм принимает безопасный (еле заметный) разряд в 30мА, после чего резко выключился бойлер — случилась утечка.

Представьте, что вместо Вас к поврежденному бойлеру (или другому электроприбору) случайно коснулся ребенок. Разряд в 30мА вряд ли бы нанес серьезные травмы, но обошлось бы легким испугом.

УЗО среагировало и спасло жизнь, через неделю после аварии. В новой проводке утечка возникла бы сразу при поломке, на что сработала бы дифзащита. Вы бы знали о поломке сразу после того, как она возникла и быстрее бы ее устранили.

Заземление — это еще один страховочный трос, на случай если не сработает дифзащита. Задумайтесь, от поражения тока Вас защищает маленькая механическая коробочка в щитке (с большой вероятностью сделанная китайцами). Слишком неразумно доверять свою жизнь и здоровье только ей.

Во вторичном жилье щиток скорее всего был собран до Вас, и неизвестно, как давно и что в нем стоит. Потому для собственной безопасности проверьте автоматику и в первую очередь дифзащиту.

Как проверить УЗО и дифавтомат?

Самый простой метод — с помощью кнопки «Тест», расположенной на корпусе. После нажатия имитируется утечка и должен сработать расцепляющий контакт. Если сеть отключилась, значит все работает исправно.

Также можно проверить «дедовским методом». Для этого нужно искусственно спровоцировать утечку. Возьмите патрон с лампочкой и двумя проводами, оголенными на концах. Вставьте один в фазный разъем розетки, а вторым прикоснитесь к боковым усикам. Должно сработать УЗО, после чего сеть обесточится.

Из предыдущего примера Вы помните, что если лампочка не загорается и дифзащита при этом тоже не срабатывает, значит току некуда течь, и заземление неисправно. Если лампочка стабильно горит, то дифзащита неисправна или присутствует зануление.

При осмотре новой квартиры внимательно изучите щиток. Автоматы и УЗО сомнительных китайских брендов лучше замените на более надежные европейские. Собрать хороший домашний щиток «с нуля» можно за каких-то 100$, но зато так Вы точно будете уверены в собственной безопасности.

Неработающее УЗО необходимо заменить, и чем быстрее, тем лучше. Единоразовая замена дифзащиты и розеток сделает сеть безопасной. Это обойдется всего в 15-20$, тем более Вы защитите себя и собственную квартиру от сетевых аварий.

Очень важно использовать розетки с заземляющим контактом, автоматы и УЗО только надежных проверенных производителей.

В ином случае материальные убытки от пожара могут быть в сотни раз больше, не говоря уже о непоправимом вреду здоровью от удара тока. Не рискуйте, а инвестируйте в безопасность. Заземление и дифзащита — точно не лучшие источники для экономии личных средств.

УЗО без заземления работает или нет?

         В данной статье мы рассмотрим и разберемся как работает устройство защитного отключени (УЗО) без заземления в схеме без защитного заземляющего проводника?Такая схема характерна для старой двухпроводной электропроводки в домах советской постройки.

Предлагаем посмотреть видео УЗО без заземления на нашем канале :

      В новых квартирах и домах применяется современная электропроводка с отдельным защитным проводником, то есть фаза ноль и PE(Protective Earth)- проводник в однофазных сетях и три фазы и ноль и РЕ проводник в трехфазных трех сетях.

        Вместе с тем в домах старой советской постройки до сих пор используется электропроводка в которой нулевые и защитные проводники объединены в один PEN-совмещенный нулевой защитный и нулевой рабочий проводники(англ. Protective Earth and Neutral)  проводник так называемая двухпроводная проводка,в однофазных сетях-один провод- фазный провод ,а нулевой проводник также является защитным проводником.

         Система в которой функции рабочего и защитного проводников объединены называется TNC,в переводе с английского языка T-это TERRA земля N-NEITRAL нейтраль и С-COMBINE –объединять и в дхухпроводной проводке отсутствует отдельный заземляющий проводник.

         В двухпроводной сети при пробое изоляции на корпус прибора УЗО не сработает поскольку корпус прибора не заземлён и нет пути прохождения для токов утечки,при этом на корпусе прибора будет находиться опасный для жизни человека потенциал.

          В момент прикосновения человека к корпусу прибора — через тело человека на землю потечет ток утечки -если ток утечки достигнет порога срабатывания УЗО,то УЗО откключит цепь электроприбора от питающей сети,время нахождения человека под воздействием электрического тока будет определяться временем срабатывания УЗО.

          Хотя УЗО и отключит такую линию достаточно быстро,к сожалению время воздействия тока утечки может быть достаточным для получения серьезной электротравмы,таким образом с момента повреждения изоляции токоведущих частей электроприбора и до момента отключения его от сети на корпусе электроприбора будет находиться опасный для человека потенциал.

           Если бы корпус электроприбора был подключен к заземлению,то УЗО отключило бы прибор от электросети сразу же при пробое изоляции на корпус.Согласно Правил устройства электроустановок Украины (ПУЭ)-УЗО запрещено устанавливать в системе заземления TNC,об этом говорится в п.1.7.81.

            Если Вы хотите установить УЗО в квартире советской постройки,то Вам необходимо выполнить монтаж повторного контура заземления на вводе в электрический щит квартиры или дома.Многие специалисты не понимая опасность установки УЗО в квартире советской постройки,аргументируют это тем что УЗО все таки сработает и обеспечивает дополнительную защиту.

             В системе TNC УЗО не только не обеспечивает защиту человека от поражения электрическим током,но и опасно для жизни человека.Вы спросите какой выход?Если Вы производите замену электропроводки в квартире и хотите чтобы было установлено УЗО и заземления в Вашем щитке нет,то необходимо ждать реконструкции проводки в подъезде обслуживающей организацией или договариваться с соседями и производить монтаж повторного заземления в доме.

             Если реконструкция будет неизвестно когда,при замене электропроводки в квартире-используйте как рекомендуют нормы и Правила устройства электроустановок-трёхпроводный кабель,но третий проводник не подключайте не в щитке не в розетках,то есть он у вас есть,но Вы его не подключаете

изолируете с двух сторон и оставляете так пока не будет проведена реконструкция системы электроснабжения вашего дома.

              При отсутствии заземления в квартире, не подключайте заземляющий защитный проводник к нулю в электрощите

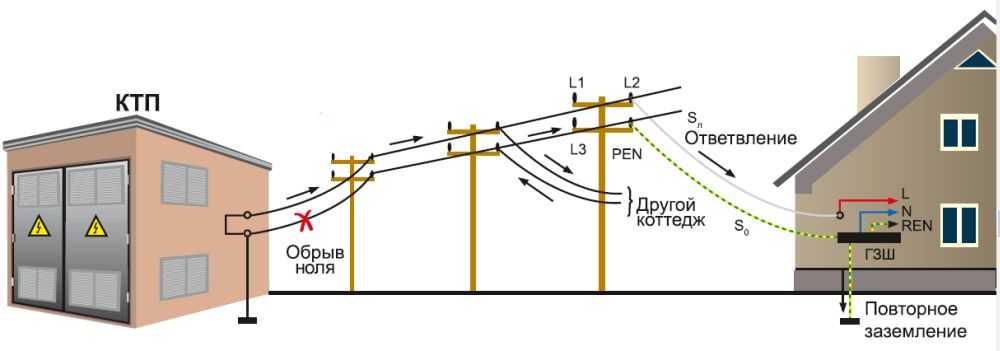

поскольку при обрыве или отгорании нуля в распределительной сети дома,что случается довольно часто,под напряжением сети могут оказаться все бытовые электроприборы с металлическим корпусом.

Если Вы хотите сделать надежное заземление в доме,интернет-магазин Энергомаг предлагает модульное оцинкованное или омедненное заземление,которое надежно и долговечно защитит Вас и электроприборы в Вашем доме от неприятных ситуаций.

Если Вам необходимо заземление дома или дачи,квартиры, интернет-магазин Энергомаг предлагает готовые комплекты заземления для заземления дома своими руками.

Заказать модульное заземление Вы можете через онлайн форму или по телефонам указанным на нашем сайте www.energomag.net

+38(095)235-49-95,+38(096)262-98-48,+38(063)103-80-04

Доставка комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать комплекты заземления,мы будем рады Вам помочь.

Звоните, пишите мы Вам подскажем.

Статьи по категории «Заземление для дома»

Аккумулятор для ИБП,гелевый,AGM или мультигелевый,разница?

Аккумуляторные батареи для котла отопления или насоса

Вода из крана бьется током,в чем причина,как устранить?

Гальмар заземление инструкция по монтажу

Гибридный инвертор,как работает,как выбрать?

Заземление дома или дачи своими руками,как сделать

Заземление дома своими руками в доме правильно

Заземление зарядной станции для электромобиля

Заземление МРТ или медицинского оборудования

Заземление своими руками,уголком или модульное заземление?

ИБП для дома,генератор или солнечная станция что лучше?

Измерение сопротивления заземления,проверка контура заземления

Как выбрать бесперебойник?Советы бывалых

Как выбрать заземление правильно

Как выбрать солнечный инвертор для дома?

Как выгодно купить твердотопливный котел?

Как заземлить бойлер правильно

Как заземлить дом

Как заработать на солнечной энергии?

Как защитить розетки от перегрузки?Решение есть!!!

Как настроить регулятор тяги котла твердотопливного Огонек

Как получить зеленый тариф в Украине,порядок оформления

Как проверить контур заземления самому,метод электрочайника

Как сделать заземление в розетке и проверить заземление розеток?

Какие колосиники бывают,котлы с охлаждамыми колосниками

Какой генератор лучше синхронный или асинхронный?

Комплект ИБП+аккумулятор для газового котла

Котел длительного горения Огонек ДГ модернизированный

Можно ли фундамент использовать для заземления дома?

Молниезащита дома своими руками,монтаж молниезащиты дома

Молниезащита дома,цена,или от чего зависит стоимость?

Пиролизные котлы,как они работают?

С праздником пасхи,получите подарок

Система уравнивания потенциалов для борьбы с блуждающими токами

Системи заземлення, типи,TN-C, TN-C-S, TN-S, TT, IT

Солнечная станция для дома,выгодно или нет?

Солнечные инверторы SAJ выставка SOLAR Ukraine 2018

Солнечные инверторы для дома,как выбрать

Солнечные станции для дома,зеленый тариф

Твердотопливные котлы Огонек с электротенами

Твердотопливный котел для отопления дома,выгодно или нет?

Термическая сварка Galmar weld,для монтажа заземления

Требования к заземлению

УЗО без заземления работает или нет?

Чем забивать модульное заземление на глубину

Что такое сетевой солнечный инвертор?

Электромонтажные работы в квартире,офисе,доме в Киеве,расценки

Что такое заземление и зачем это нам нужно?

Как выбрать твердотопливный котел

Молниезащита внутренняя,зачем она нужна?

Как выбрать электрогенератор для дома правильно?

Как правильно выбрать стабилизатор напряжения

Квартира без заземления.

.. оно мне надо?

спросил
6 лет, 7 месяцев назад

Изменено
6 лет, 7 месяцев назад

Просмотрено
2к раз

Небольшой вопрос. Я не очень разбираюсь в электричестве, так что вот. Мне досталась квартира, где нет заземления. По сути, заземления на все здание нет. У меня установлены электроприборы на 110 и 220 вольт.

Нужно ли опасаться поражения электрическим током?

Квартира находится на 6-м этаже, поэтому может быть очень сложно установить надлежащий заземляющий провод.

Буду признателен за любое предложение.

Спасибо.

• заземление

4

Незаземленные системы существуют уже 100 лет и до сих пор существуют в США и Европе.

Национальный электротехнический кодекс США по-прежнему разрешает многим системам оставаться незаземленными, включая старые системы, установленные до того, как заземленные системы в жилых помещениях стали нормой.

Во многих местах дома нет открытых металлических трубопроводов или водопровода, и поэтому невозможно попасть между горячим проводом и заземленным объектом. Однако 6-этажный многоквартирный дом может иметь стальной каркас и другой металлический каркас, прикрепленный к нему (например, перила балкона). Эти предметы могут представлять опасность, если вы соприкоснетесь с проводником под напряжением и коснетесь одного из этих заземленных металлических предметов.

Если внутренняя часть вашей квартиры отделана гипсокартоном или штукатуркой, а полы покрыты коврами или деревянными полами, риск этого очень мал.

Удачи!

3

Речь идет об уровне риска.

Люди в США десятилетиями живут с незаземленными цепями. При осторожном и надлежащем уходе вы можете разумно ожидать, что будете жить с ними без происшествий.

В других частях мира заземленные цепи являются правилом уже более полувека.

Есть причина, по которой теперь требуются заземленные цепи. Этой причиной чаще всего является достаточно большое количество трупов или тяжелораненых и недееспособных живых.

Одобренным обходным решением в США является установка розеток GFCI, которые снижают риск смертельного поражения электрическим током. Но проверьте местный код.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

электрика — Что делать, если в квартире только 2-контактные розетки

спросил
11 лет, 9 месяцев назад

Изменено
11 лет, 9 месяцев назад

Просмотрено
22к раз

Я только что арендовал квартиру (Колорадо, для чего это стоит код RE), в которой есть 2-контактные розетки по всему дому, за исключением двух GFCI, одного в ванной и одного на кухне.

Я купил переходник 2->3 за 0,30 доллара и прикрутил этот металлический удлинитель к лицевой панели, а затем использовал дешевый «тестер», чтобы проверить, как подключена розетка (у нее 3 лампочки, и они появляются через комбинации для обозначения отсутствия заземления, отсутствия нагрева, отсутствия нейтрали и т. д.). Каждая протестированная мной розетка была «без заземления», поэтому сами коробки на самом деле не заземлены.

Я спросил об этом арендодателя, и они сказали: «Мы спросили в Home Depot, и они сказали, что это не проблема, просто используйте сетевой фильтр». Я не очень разбираюсь в проводке / цепях и т. д., но это кажется сомнительным советом, учитывая интерес домовладельца не менять проводку. Я профессиональный программист, владеющий большим количеством дорогостоящего оборудования, которое «просит» использовать 3-контактные розетки при подключении.0005

Мой вопрос: Каковы потенциальные опасности (для меня и моего оборудования) при использовании ложно заземленной трехштырьковой вилки с моим оборудованием? Это что-то, на что я должен надавить на арендодателя из-за проблем с кодом? (Возможно, это было унаследовано, здание старое, но недавно было переделано).

Спасибо за любой вклад и совет.

• электрика
• безопасность
• проводка
• розетки

1

В первую очередь я беспокоюсь о вашей безопасности при работе с цепями с GFCI. Мне трудно поверить, что просто эти две цепи были бы модернизированы до заземленного кабеля при реконструкции, и я не вижу никакого способа, которым GFCI мог бы работать с незаземленным кабелем. Проверьте правильность работы GFCI самостоятельно. Имеет ли ваш тестер розеток также функцию проверки GFCI? Если это так, используйте его и на GFCI.

Это нормально иметь розетки с двумя контактами, если они не заземлены: дополнительную информацию см. в этом ответе на предыдущий вопрос, но устройство защиты от перенапряжения просто предотвращает попадание внезапных изменений напряжения питания на защищаемое им оборудование, будь то под напряжением , нейтраль или земля; он не делает ничего, чтобы обеспечить хороший, стабильный уровень земли там, где его раньше не было.

Электронное оборудование часто использует в качестве ориентира стабильный уровень земли. В нормальных условиях заземляющий проводник в кабеле NM не пропускает ток, поэтому он имеет тот же электрический потенциал, что и штырь заземления снаружи вашего здания. Без этого стабильного уровня внутреннее «заземление» оборудования может меняться. Обычно это не проблема внутри одной единицы оборудования, но может вызвать проблемы, если электрические сигналы распределяются между двумя частями оборудования: одним из примеров этого может быть сетевое гудение в системах Hi-Fi. Вы можете смягчить последствия, расположив связанное оборудование близко друг к другу, чтобы свести к минимуму количество электрических проводов между ними (например, подключив их к одной и той же дуплексной розетке), но, в зависимости от того, какое именно оборудование у вас есть, вы все равно можете столкнуться с проблемами.

Что касается соответствия кодексу, заявки на получение разрешений и результаты проверки могут быть общедоступными (они есть в моем регионе), так что вы можете немного изучить, что было сделано во время этой реконструкции.

4

Я не профессиональный электрик и никогда не буду спорить, что третий провод бесполезен или что-то в этом роде, но там, где я живу, двухштырьковые розетки — единственный выбор в домах, построенных, возможно, до 1980 года, а я живу в таком доме уже много лет и я знаю десятки людей, которые тоже живут в таких домах и я ни разу не слышал, чтобы какая-то техника умерла именно из-за использования двухштырьковой розетки. Не забывайте, что когда что-то ломается, владелец приносит это устройство в сервисную мастерскую, и сервисная мастерская будет рада сказать: «О, вы использовали двухконтактную розетку, это аннулирует гарантию, до свидания», но этого никогда не происходит.

Ваша главная забота должна быть о собственной безопасности — например, если где-то повреждена изоляция, и вы держите поврежденный блок одной рукой, а другой касаетесь стальной водопроводной трубы.

2

Вероятно, вашему оборудованию ничего не угрожает, но существует серьезная личная опасность.
