Если просмотреть переписку на тему автономного водоснабжения на различных строительных порталах и форумах, то один из часто встречающихся вопросов – почему в бак вместо обозначенной в его паспорте емкости (к примеру) 50 л заливается всего 30 – 35? Как результат – устройство работает не совсем корректно. Основная причина – неправильно выставленное давление в гидроаккумуляторе. А каким оно должно быть в гидроаккумуляторе – это и интересует многих пользователей.

О назначении и устройстве ГА подробно рассказывается здесь. Чтобы не повторяться, достаточно лишь отметить, что в баке изначально есть воздух. Он закачивается в него еще на производстве, и давление составляет (для подавляющего большинства моделей) 1,5 атмосферы. Если изделие от известной компании-изготовителя, то небольшую утечку (за предпродажный период) в расчет можно не брать – качественные гидроаккумуляторы не «травят».

Не все пользователи учитывают, что ГА функционирует в системе водоснабжения только совместно с реле давления, иначе теряется сам смысл установки бака. Именно эти два элемента автоматики и обеспечивают стабильность давления в контуре и регулируют интервал между пуском в работу и остановкой насоса.

Но есть и еще ряд нюансов, которые правильно оценить может лишь профильный специалист. Например, как рассматривать следующую рекомендацию, размещенную на одном из форумов – взять разницу высот (в м) между ГА и верхней точкой водоразбора (H) и разделить эту цифру (число) на 10. Частное – это и есть рекомендуемое давление в баке (в атм). У человека, хоть немного понимающего, как организуется схема водоснабжения, неминуемо возникнут хотя бы такие элементарные вопросы.

Трубы в жилых строениях прокладываются по-разному. На это влияют этажность здания, внутренняя планировка и так далее. Каждый поворот «нитки», отвод от нее, фитинги – это некоторая потеря давления. Есть ли поправочные коэффициенты для всех подобных случаев?

Существует главное правило настройки гидроаккумулятора – давление в нем должно быть на 10% ниже минимального (для включения перекачивающего устройства), установленного при регулировке срабатывания реле. Но это типовая рекомендация, которой следует придерживаться. В принципе, можно взять разницу и в 12, а то и 15%. Но точно определить ее способен лишь специалист, с учетом всех нюансов системы.

Одна из основных – так называемая «дельта», то есть разница между Pmin (для пуска насоса) и Pmax (для его отключения). Применительно к большинству этих приборов она равна 1 (иногда 1,5). Но ни одно руководство не в состоянии учесть всех особенностей конкретной системы, самого строения, его «наполнения» техническими устройствами, способов их подключения и так далее.

Он напрашивается сам собой. Несмотря на кажущуюся простоту настройки давления в гидроаккумуляторе, данную технологическую операцию целесообразнее доверить профессионалу. Логика достаточно проста – лучше оплатить его услуги «здесь и сейчас», чем не в такой уж далекой перспективе тратить деньги за визиты различных мастеров (по ремонту котла, посудомоечной машинки, того же насоса и так далее). Однозначно – в совокупности обойдется значительно дороже. А если учесть еще и неудобства, нервы, время, то решение более чем рациональное.

Компания «АЛЬФАТЕП» всегда окажет проживающим в Подмосковье практическую помощь в выборе оптимальной модели гидроаккумулятора и его настройке. Достаточно лишь позвонить на номер ее контактного телефона 8 (495) 109-00-95, и сотрудники подробно проконсультируют по любому вопросу, касающемуся организации водоснабжения, подберут требуемый для системы ГА, сами его установят и настроят по давлению его и реле. По желанию клиента, возьмут все оборудование на сервисное обслуживание.

Насосная станция – это комплексная система, в которой нужно и можно регулировать давление. Насосная станция представляет собой поверхностный насос, соединенный гибкой подводкой с гидроаккумулятором и управляющим насосом реле давления. Именно реле давления и отвечает за регулировку давления в системе.

Чаще всего, реле давления воды для насоса уже настроено оптимально. Однако, если нужны индивидуальные настройки, то это возможно сделать. Для регулировки давления в самом реле есть два болта, которые расположены под крышкой устройства.

Давление в гидроаккумуляторе насосной станции есть так называемое «нижнее» и «верхнее». «Нижнее» давление регулируется большим болтом №1. Если Вы повернете болт по часовой стрелке, то Вы увеличите давление, а если будете поворачивать против часовой стрелки — уменьшать. «Верхнее» давление можно регулировать с помощью малого болта №2.

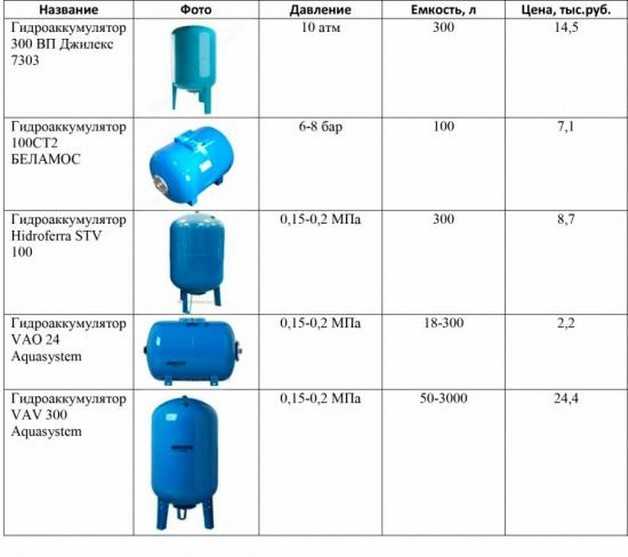

Определение давления воздуха в расширительном баке. Для баков объемом 20-25 л давление воздуха должно составлять 1,4 – 1,7 бар, и 1,7 – 1,9 бар для резервуаров емкостью 50 – 100 л. Помните, что воздух в баке должен быть всегда. Его давление нужно время от времени проверять и корректировать. Желательно это делать не реже 1 раза в месяц. Поддержание правильного давления позволит увеличить срок службы насосной станции.

После того, как Вы отрегулировали давление воздуха в баке, необходимо подключить насосную станцию к сети. После включения насос начнет закачивать воду в бак и после завершения отключится. Именно тогда на мониторе покажется так называемое «верхнее давление». Если это значение слишком высокое и больше рекомендуемого, тогда уменьшите его с помощью реле давления. Так называемое «нижнее давление» появиться при сливании воды. Его также отрегулировать можно при помощи реле давления.

Сначала настройте верхнее давление выключения посредством винта 2. Значение будет показано указателем 3. Затем настройте нижнее давление включения посредством винта 5. Значение будет показано указателем 4. Точная настройка производится по манометру.

Когда вы открываете выпускное отверстие, например, кран в ванной, вода сначала вытекает из аккумулятора, пока давление не упадет настолько, чтобы включить насос. Когда насос работает, он обеспечивает поток воды, необходимый для открытого выхода. Когда выход отключен, насос будет продолжать работать до тех пор, пока давление в аккумуляторе холодной воды не восстановится до давления, при котором установка на насосе отключит его.

Распространенное заблуждение. Аккумуляторы не повышают давление воды. Они просто позволяют системе работать с максимальным давлением. Каждая система горячего водоснабжения имеет постоянное давление и рабочее давление. Как это ни звучит, «постоянное давление» — это давление, которое существует, когда не используются выпускные отверстия и вода находится в состоянии покоя. Это давление упадет до «рабочего давления» при использовании кранов или душей.

Аккумулятор холодной воды работает, дополняя поток воды, когда система имеет открытые выпускные отверстия, тем самым повышая расход обратно до постоянного давления, даже если выпускные отверстия открыты и в нормальных условиях она находится под рабочим давлением. Когда выходы закрыты, аккумулятор перекрывает дополнительный поток до тех пор, пока он снова не понадобится.

Да. Комбинированные котлы с низким расходом можно использовать в сочетании с аккумулятором холодной воды, что позволяет котлу работать с максимальным расходом и не прерываться, если во время душа включается второй выход.

Аккумуляторы бывают разных размеров и стилей. Специально разработанные модели подходят для наружной установки, например, в открытом гараже или сарае. Нет требований к дренажу, и для аккумулятора не требуется источник питания, поэтому единственной проблемой является трубопровод, который должен будет пройти от аккумулятора к дому. В зависимости от размера и формы аккумулятора холодной воды он может подходить или не подходить для горизонтальной установки, например, на чердаке. Убедитесь, что вы покупаете правильную модель для ваших нужд.

Аккумулятор холодной воды может быть установлен в любом месте на входе в дом, а на главном водопроводе должен быть установлен обратный клапан. Также необходимо установить редукционный клапан на 3,5 бар, если давление может подняться выше 5 бар.

Давление воздуха внутри аккумулятора настроено на 2 бар, но может потребоваться регулировка, чтобы оно было на 1–1,5 бар ниже давления в сети. Минимум, который можно установить, составляет 0,5 бар, но для этого потребуется консультация с производителем.

Чем ниже давление в сети, тем меньше воды может храниться в аккумуляторе, поэтому всегда помните, что размер аккумулятора должен быть как минимум на один чистый размер больше, чем требуется для невентилируемого баллона или расхода воды.

Да. Аккумуляторы холодной воды могут быть установлены на 15 мм (малый диаметр) или даже на общие основные источники, если вы проводите испытания давления и расхода и увеличиваете размер аккумулятора, чтобы не только удовлетворить, но и превзойти ожидаемый спрос.

Аккумулятор правильного размера позволит принимать практически любое количество ванн или душей одновременно, независимо от расхода поступающего основного потока, и будет продолжать работать даже при отключении сети, независимо от давления воды в водопроводе.

Аккумулятор холодной воды, не требующий электропитания, не создающий шума, не потребляющий энергии и не требующий постоянного обслуживания, является наиболее экономичным и экологически безопасным вариантом для домохозяйств, страдающих от низкого давления в сети.

Аккумуляторы обычно устанавливаются в гидравлических системах для накопления энергии и сглаживания пульсаций. Как правило, в гидравлической системе с аккумулятором можно использовать насос меньшего размера, поскольку аккумулятор накапливает энергию насоса в периоды низкой нагрузки. Эта энергия доступна для мгновенного использования и высвобождается по запросу со скоростью, во много раз превышающей ту, которую может обеспечить только насос.

Аккумуляторы также могут действовать как поглотители перенапряжений или пульсаций, подобно тому, как воздушный купол используется в пульсирующих поршневых или роторных насосах. Аккумуляторы амортизируют гидравлический удар, уменьшая удары, вызванные быстрой работой или внезапным запуском и остановкой силовых цилиндров в гидравлическом контуре.

Существует четыре основных типа аккумуляторов: грузоподъемный поршневой, диафрагменный (или баллонный), пружинный и гидропневматический поршневой. Тип с грузом был использован первым, но он намного больше и тяжелее по своей вместимости, чем современные поршневые и баллонные типы. Как утяжеленные, так и пружинные сегодня встречаются нечасто. Гидропневматические аккумуляторы, рис. 1, наиболее часто используются в промышленности.

Аккумулятор энергии — Гидропневматические аккумуляторы содержат газ в сочетании с гидравлической жидкостью. Жидкость обладает небольшими динамическими свойствами накопления мощности; типичные гидравлические жидкости могут быть уменьшены в объеме только примерно на 1,7% при давлении 5000 фунтов на квадратный дюйм. (Однако эта относительная несжимаемость делает их идеальными для передачи мощности, обеспечивая быструю реакцию на потребность в мощности.) Поэтому, когда высвобождается только 2% от общего содержащегося объема, давление оставшегося масла в системе падает до нуля.

С другой стороны, газ, являющийся партнером гидравлической жидкости в аккумуляторе, может быть сжат до небольших объемов при высоком давлении. Потенциальная энергия хранится в сжатом газе и высвобождается по требованию. Такую энергию можно сравнить с энергией поднятого копра, готового передать свою огромную энергию свае. В аккумуляторе поршневого типа энергия сжатого газа оказывает давление на поршень, разделяющий газ и гидравлическую жидкость. Поршень, в свою очередь, выталкивает жидкость из цилиндра в систему и туда, где будет выполняться полезная работа.

Поглощение пульсаций — Насосы, конечно же, генерируют необходимую мощность для использования или накопления в гидравлической системе. Многие насосы обеспечивают эту мощность пульсирующим потоком. Поршневой насос, обычно используемый из-за его способности работать с высоким давлением, может создавать пульсации, вредные для системы высокого давления. Аккумулятор, правильно расположенный в системе, существенно смягчит эти колебания давления.

Амортизация ударов — Во многих гидравлических системах ведомый элемент гидравлической системы внезапно останавливается, создавая волну давления, которая проходит обратно через систему. Эта ударная волна может развивать пиковое давление, в несколько раз превышающее нормальное рабочее давление. Это может вызвать неприятный шум или даже отказ системы. Газовая подушка аккумулятора, правильно расположенная в системе, минимизирует этот удар.

Примером такого применения является поглощение ударов, вызванных внезапной остановкой погрузочного ковша гидравлического фронтального погрузчика. Без гидроаккумулятора ковш весом более 2 тонн может полностью оторвать от земли задние колеса погрузчика. Сильный удар по раме и мосту трактора, а также износ оператора можно преодолеть путем добавления в гидравлическую систему соответствующего гидроаккумулятора.

Дополнительный насос — Аккумулятор, способный накапливать энергию, может дополнять гидравлический насос при подаче энергии в систему. Насос запасает потенциальную энергию в аккумуляторе в периоды простоя рабочего цикла. Аккумулятор передает эту резервную мощность обратно в систему, когда цикл требует аварийной или пиковой мощности. Это позволяет системе использовать насос гораздо меньшего размера, что приводит к экономии затрат и энергии.

Поддержание давления — Изменения давления происходят в гидравлической системе, когда жидкость подвергается повышению или понижению температуры. Также может быть падение давления из-за утечки гидравлической жидкости. Аккумулятор компенсирует такие изменения давления, подавая или получая небольшое количество гидравлической жидкости. Если основной источник питания выйдет из строя или будет остановлен, аккумулятор будет действовать как вспомогательный источник питания, поддерживая давление в системе.

При правильном размере и предварительной зарядке аккумуляторы обычно циклически переключаются между стадиями (d) и (f), рис. 2. Поршень не соприкасается ни с одной из крышек поршневого гидроаккумулятора, а камера не соприкасается с тарелкой и не сжимается. так что он становится деструктивно сложенным в верхней части своего тела.

Производители указывают рекомендуемое давление предварительной зарядки для своих аккумуляторов. В приложениях для накопления энергии баллонный аккумулятор обычно предварительно заряжен до 80% минимального давления в гидравлической системе, а поршневой аккумулятор — до 100 фунтов на квадратный дюйм ниже минимального давления в системе. Предварительное давление определяет, сколько жидкости останется в аккумуляторе при минимальном давлении в системе.

Рис. 2. Шесть стадий работы аккумуляторов: этап (а), аккумулятор пуст – нет заряда газа; стадия (б) — аккумулятор предварительно заправлен сухим азотом; стадия (c), давление в системе превышает давление предварительного наддува, и гидравлическая жидкость поступает в аккумулятор; этап (d), пики давления в системе, максимальное количество жидкости попало в аккумулятор, и открывается система сброса давления; этап (e), давление в системе падает, давление предварительной заправки вытесняет жидкость из аккумулятора в систему; и стадия (f), давление в системе достигает минимума, необходимого для совершения работы.

Правильная предварительная зарядка подразумевает точное заполнение газовой стороны аккумулятора сухим инертным газом, таким как азот, при отсутствии гидравлической жидкости на жидкостной стороне. Затем зарядка аккумулятора начинается, когда гидравлическая жидкость поступает на сторону жидкости, и происходит только при давлении, превышающем давление предварительной зарядки. Во время зарядки газ сжимается для накопления энергии.

Правильное давление предварительной зарядки является наиболее важным фактором продления срока службы аккумулятора. Тщательность, с которой должна выполняться и поддерживаться предварительная зарядка, является важным фактором при выборе типа аккумулятора для приложения, при прочих равных условиях. Если пользователь небрежно относится к настройкам давления газа и предохранительного клапана или регулирует давление в системе без соответствующей регулировки давления предварительной зарядки, срок службы может сократиться, даже если был выбран правильный тип аккумулятора. Если был выбран неправильный аккумулятор, преждевременный выход из строя почти неизбежен.

Оптимальное монтажное положение для любого гидроаккумулятора — вертикальное, гидравлическим портом вниз. Поршневые модели могут быть горизонтальными, если жидкость содержится в чистоте. Когда твердые загрязнения присутствуют или ожидаются в значительном количестве, горизонтальная установка может привести к неравномерному или ускоренному износу уплотнения. Максимальный срок службы может быть достигнут в горизонтальном положении с несколькими поршневыми уплотнениями для балансировки параллельной поверхности поршня.

Баллонный аккумулятор также может быть установлен горизонтально, рис. 3, но неравномерный износ баллона, поскольку он трется о корпус во время плавания в жидкости, может сократить срок службы. Степень повреждения зависит от чистоты жидкости, частоты циклов и степени сжатия (определяемой как максимальное давление в системе/минимальное давление в системе). В экстремальных случаях жидкость может задерживаться в стороне от гидравлического конца, что снижает производительность или может удлинить камеру, что приведет к преждевременному закрытию тарелки.

Доступные размеры и емкости также влияют на выбор типа аккумулятора. Поршневые аккумуляторы определенной емкости часто поставляются с различными диаметрами и длинами, таблица 1. Кроме того, конструкции поршней могут быть изготовлены с нестандартной длиной за небольшую надбавку к цене или без нее. Аккумуляторы для баллонов предлагаются только одного размера на емкость, при этом доступно меньшее количество емкостей.

Таблица 1. Относительная производительность, аккумулятор на 10 галлонов
Сжатие Коэффициент 1/2	Давление в системе, psi		Рекомендуемая предварительная заправка, psi		Выход, галлон
Сжатие Коэффициент 1/2	максимум 1	минимум 2	камера 3	поршень 4	камера 5	поршень 6
1,5 2,0	3 000 3 000	2 000 1 500	1 600 1 200	1 900 1 400	2,53 3,80	3,00 4,41
3,0 6,0	3 000 3 000	1000 500	800 —	900 400	5,06 —	5,70 6,33

Высокая производительность поршневого аккумулятора может сделать его лучшей альтернативой в ограниченном пространстве. В таблице 1 перечислены выходные параметры поршневых и баллонных аккумуляторов емкостью 10 галлонов, работающих в изотермическом режиме в качестве вспомогательных источников энергии в диапазоне минимальных давлений в системе. Различия в предварительном давлении в столбцах 3 и 4 (определяемом 80% минимального давления в системе для моделей с баллоном, на 100 фунтов на кв. дюйм ниже минимального для поршневых моделей) приводят к существенной разнице в выходных данных в столбцах 5 и 6.

Несмотря на то, что конструкции с баллоном не доступны вместимостью более 40 галлонов, поршневые конструкции в настоящее время поставляются вместимостью до 200 галлонов в одном сосуде. Экономичность и доступное место для установки побудили инженеров рассмотреть возможность установки нескольких компонентов. Два из них могут охватывать большинство высокопроизводительных приложений.

Установка на рис. 4 состоит из нескольких газовых баллонов, обслуживающих один поршневой аккумулятор через газовый коллектор. Аккумуляторная часть должна быть такого размера, чтобы поршень не ударял по крышкам во время цикла. Одним из недостатков этой конструкции является то, что выход из строя одного уплотнения может привести к осушению газовой системы. Поскольку газовые баллоны часто дешевле, чем аккумуляторы, одним из преимуществ такой установки может быть более низкая стоимость.

Несколько гидроаккумуляторов, как поршневых, так и баллонных, могут быть установлены на гидравлическом коллекторе, рис. 5. При использовании поршневых аккумуляторов поршень с наименьшим трением будет двигаться первым и иногда может упираться в гидравлическую крышку. В медленных или редко используемых системах это несущественно.

Удаленное хранилище газа обеспечивает гибкость в больших и малых системах, рис. 6. Концепция газового баллона обычно описывается простой формулой: размер аккумулятора минус требуемый выход жидкости равняется размеру газового баллона. Например, приложение, требующее аккумулятора на 30 галлонов, может потребовать только от 8 до 10 галлонов выходной жидкости. Таким образом, это приложение может быть удовлетворено аккумулятором на 10 галлонов и газовым баллоном на 20 галлонов.

Аккумулятор, используемый с удаленным хранилищем газа, обычно имеет порт того же размера на газовом конце, что и на гидравлическом конце, чтобы обеспечить беспрепятственный поток газа в газовый баллон и из него. Газовый баллон имеет аналогичный порт на одном конце и клапан для заправки газа на другом. Эти аккумуляторы, состоящие из двух частей, могут быть сконфигурированы или изогнуты под любым углом, чтобы соответствовать доступному пространству.

Концепция газового баллона подходит как для баллонных, так и для поршневых аккумуляторов. Обратите внимание, что для баллонных аккумуляторов требуется специальное устройство, называемое 9.0236 переходный барьер на газовом конце для предотвращения выдавливания баллона в трубопровод газового баллона.

Опять же, размер поршневого аккумулятора должен быть таким, чтобы поршень не опустился на дно в конце цикла. Конструкции баллонов должны иметь такие размеры, чтобы предотвратить наполнение более чем на 85% или опорожнение более чем на 85%. Скорость потока между барьером переноса мочевого пузыря и его газовым баллоном будет ограничена горловиной трубки барьера переноса. Из-за этих недостатков баллонные/баллонные аккумуляторы следует зарезервировать для специальных применений.

В таблице 2 приведены максимальные скорости потока для репрезентативных размеров и типов аккумуляторов. Более крупные стандартные конструкции мочевого пузыря ограничены 220 галлонами в минуту, хотя скорость может быть увеличена до 600 галлонов в минуту с использованием дорогостоящего порта с высокой пропускной способностью. Тарелка контролирует скорость потока; чрезмерный поток приводит к преждевременному закрытию тарелки. Несколько аккумуляторов, установленных на общем коллекторе, необходимы для достижения расхода более 600 галлонов в минуту.

Piston bore, in.	Bladder capacity	Gpm at 3,000 psi
Таблица 2 – Максимально рекомендуемый расход аккумулятора
		Piston	Bladder
		Piston	Standard	High-flow
2 4 6	1 кварта 1 галлон 2½ галлона	100 400 800	60 150 220	— — 600
7 9 12	больше 2½ галлона	1 200 2 000 3 400	220 220 220	600 600 600

Допустимые значения расхода для поршневых аккумуляторов обычно превышают значения для баллонных аккумуляторов. Поток ограничивается скоростью поршня, которая не должна превышать 10 футов/сек во избежание повреждения уплотнения поршня. В условиях высоких скоростей высокие температуры контакта с уплотнением и быстрая декомпрессия азота, проникшего в материал уплотнения, могут вызвать вздутие, трещины и ямки в резине.

1. Резиновые баллоны не должны преодолевать статическое трение, которое должно преодолевать поршневое уплотнение, и 2. Масса поршня преодолевает его. не надо разгонять и тормозить.
Однако на практике разница в отклике может быть не столь велика, как принято считать, и, вероятно, незначительна в большинстве приложений.

Испытания, проведенные в Университете Висконсина в Мэдисоне, показывают, что для контроля шока не обязательно требуется аккумулятор мочевого пузыря. При номинальном расходе системы 30 галлонов в минуту в испытательном контуре (рис. 7) направленный регулирующий клапан с внутренним управлением, расположенный на расстоянии 118 футов от насоса, закрывается, создавая удар. При движении ударной волны от клапана обратно по гидравлическим линиям, поворотам и различным ограничениям некоторая часть ее энергии расходуется на ускорение массы жидкости в линиях.

С 1¼ дюйма. трубки, настройка предохранительного клапана на 2750 фунтов на квадратный дюйм и отсутствие аккумулятора в контуре, осциллограмма A , рис. 8, показывает скачок давления на 385 фунтов на квадратный дюйм выше настройки предохранительного клапана. Добавление поршневого аккумулятора на 1 галлон к клапану снижает переходный процесс до 100 фунтов на квадратный дюйм по сравнению с настройкой предохранительного клапана, кривая B . Замена баллонного аккумулятора емкостью 1 галлон снижает переходный процесс до 78 фунтов на квадратный дюйм по сравнению с настройкой предохранительного клапана, кривая 9. 0236 C , всего на 22 фунта на кв. дюйм лучше, чем защита поршневого типа.

Второй аналогичный тест с 5/8-дюйм. трубки и установка предохранительного клапана на 2650 фунтов на кв. дюйм приводит к скачку давления на 2011 фунтов на кв. дюйм по сравнению с настройкой предохранительного клапана без аккумулятора, кривая A , рис. 9. Поршневой аккумулятор демпфирует переходный процесс до 107 фунтов на кв. дюйм по сравнению с настройкой предохранительного клапана, кривая B , в то время как баллонный аккумулятор демпфирует переходный процесс до 87 фунтов на квадратный дюйм по сравнению с настройкой предохранительного клапана, кривая С . Разница между типами аккумуляторов в гашении удара снова была незначительной.

Еще одно распространенное заблуждение гласит, что для всех сервоприложений требуется баллонный аккумулятор. Опыт показывает, что лишь небольшому проценту сервоприводов требуется время отклика 25 мс или меньше, т. е. область, в которой разница в отклике между поршневыми и баллонными аккумуляторами становится существенной. Баллонные аккумуляторы следует использовать для приложений, требующих отклика менее 25 мс, и любой тип, когда ответ 25 мс или более является адекватным.

На только что отремонтированных баллонных аккумуляторах перед предварительной зарядкой внутренний диаметр корпуса следует смазать системной жидкостью. Эта жидкость действует как подушка, смазывает и защищает мочевой пузырь, когда он раскручивается и разворачивается. Когда начинается предварительная зарядка, начальное давление азота 50 фунтов на квадратный дюйм следует вводить медленно.

Рис. 10. Звездообразный разрыв в конце камеры (а) может указывать на потерю эластичности материала камеры из-за охрупчивания от холодного газообразного азота во время предварительной зарядки. Если мочевой пузырь вдавлен под тарелку (b), мочевой пузырь может выдержать С-образный разрез от тарелки.

Несоблюдение этих мер предосторожности может привести к немедленному отказу мочевого пузыря. Азот под высоким давлением, быстро расширяющийся и, следовательно, холодный, мог направиться по всей длине складчатого пузыря и сконцентрироваться на дне. Охлажденная хрупкая резина, быстро расширяющаяся, может разорваться в виде звезды, рис. 10(а). Баллон также мог оказаться под тарельчатым клапаном, в результате чего на дне баллона образовался С-образный разрез, рис. 10(b).

Жидкостная сторона поршневых аккумуляторов должна быть пустой во время предварительной зарядки, чтобы объем газовой стороны был максимальным. Незначительные повреждения, если таковые имеются, могут иметь место во время предварительной зарядки.

Слишком высокое давление предварительной зарядки или снижение минимального давления в системе без соответствующего снижения давления предварительной зарядки может привести к проблемам в работе или повреждению аккумуляторов. При чрезмерном предварительном давлении поршневой аккумулятор будет циклически переключаться между стадиями (e) и (b), рис. 2, и поршень окажется слишком близко к гидравлической торцевой крышке. Поршень может опуститься при минимальном давлении в системе, что приведет к снижению производительности и, в конечном итоге, к повреждению поршня и его уплотнения. Часто можно услышать опускание поршня; звук служит предупреждением о надвигающихся проблемах.

Слишком высокий предварительный заряд в баллонном аккумуляторе может привести баллон в сборку тарелки при переключении между стадиями (e) и (b), рис. 2. Это может вызвать усталостное разрушение узла пружины и тарелки или защемление и разрежьте мочевой пузырь, если мешок застрянет под тарелкой, когда ее принудительно закроют. Слишком высокое давление предварительной зарядки является наиболее распространенной причиной отказа мочевого пузыря.

Слишком низкое давление предварительной зарядки или повышение давления в системе без компенсирующего увеличения давления предварительной зарядки также может вызвать проблемы в работе с возможным повреждением аккумулятора.
