какой шаг должен быть между стропилами

Задача правильно рассчитать расстояние между стропилами – очень ответственная. От того, насколько серьезно вы приступите к ее решению, будет зависеть не только надежность и долговечность крыши, но и все последующие работы на ней: укладка утеплителя, монтаж кровельного покрытия, установка доборных элементов. Если просто подогнать шаг стропил под листы кровли, как это многие делают, то не факт, что между стропилами потом войдет утеплитель.

Если же ориентироваться только на утеплитель – первая же зима с ее обильным русским снегом сокрушит стропильную систему. Вот почему важно подобрать оптимальный шаг стропил для всех скатов, и как это сделать мы сейчас расскажем.

Вот хороший видео-урок, как самостоятельно рассчитать расстояние между стропилами:

Итак, расстояние между стропилами определяется такими важными факторами, как:

1. Форма крыши (двускатная, односкатная или многоскатная).
2. Угол наклона крыши.
3. Параметры бруса, который используется для изготовления стропил (ширина, толщина).
4. Конструкция стропильной системы (наслонная, висячая или скользящая).
5. Совокупность всех нагрузок на крышу (вес покрытия, атмосферные осадки и др.).
6. Материал обрешетки (доска 20х100 или брус 50х50) и ее параметры (сплошная из дерева, с пробелами 10 см, 20 см или сплошная из фанеры).

Каждый из этих параметров нужно непременно принимать во внимание.

Для правильного расчета сечения стропил и шага их установки сегодня существует много сложных формул. Но помните, что такие формулы были в свое время разработаны больше для того, чтобы была возможность не столько идеально рассчитать конструктив  крыши, сколько изучить работу таких элементов.

Например, сегодня пользуются популярностью несложные онлайн-программы, которые неплохо рассчитывают параметры стропил. Но идеально, если вы сможете самостоятельно поставить конкретные задачи и вычислить все, что вам нужно. Важно понять до мелочей, что именно происходит в стропильной системе во время эксплуатации, какие именно силы на нее воздействует и какие нагрузки. А компьютерная программа не всегда может учитывать все, то что замечает человеческий мозг. Поэтому мы советуем вам произвести расчеты все-таки вручную.

Первым делом определитесь с самым главным пунктом: типом крыши и ее назначением. Дело в том, что крыша жилого дома зимой выдерживает большую шапку снега, постоянный ветер на высоте, ее нередко утепляют изнутри, а вот к стропильной системе небольшой беседки, спрятанной под кронами деревьев, предъявляют совсем другие требования.

Например, если вы строите перголу в ее классическом понимании, то совершенно не важно, какое именно будет у нее расстояние между стропилами – это уже чисто эстетический фактор:

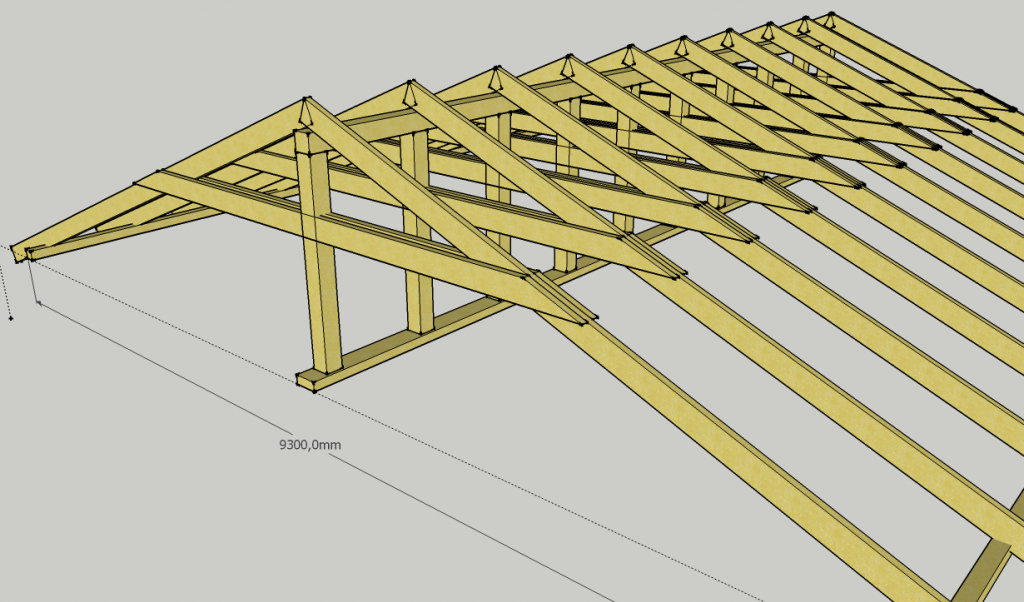

В приведенной иллюстрации видно, что даже в такой постройке есть свой шаг стропил. Ведь здесь он обеспечивает и эстетический фактор, и жесткость самой конструкции. Но выбирают шаг произвольным путем.

Подходим к главному вопросу: какое расстояние должно быть между стропилами крыши жилого дома? Вот здесь запаситесь терпением и внимательно изучите все нюансы.

Пункт 1. Длина стены и выбор шага стропил

Первым делом шаг установки стропил на крыше жилой постройки обычно выбирают конструктивно размеру здания, хотя и с учетом многих других факторов.

Например, проще всего устанавливать стропила с шагом 1 метр, поэтому для стены длиной 6 метров ставится стандартно 7 стропил. В тоже время можно сэкономить, поставив их с расстоянием 1 и 2 метра, и получится ровно 5 стропил. Можно поставить также с расстоянием 2 и 3 метра, но зато усилить обрешеткой. Но крайне нежелательно делать шаг стропил более 2 метров.

Пункт 2. Влияние снеговых и ветровых нагрузок на форму крыши

Итак, мы остановились на том, что среднее расстояние между стропилами обычной крыши – 1 метр. Но, если в местности значительная снеговая или ветровая нагрузка, крыша пологая или просто тяжелая (например, покрыта глиняной черепицей), тогда такое расстояние необходимо уменьшить до 60-80 см. А вот на крыше с уклоном более 45 градусов его можно даже увеличить на расстояние 1,2 м-1,4 м.

Почему это так важно? Давайте разберемся. Дело в том, что воздушный поток сталкивается на своем пути со стеной под крышей здания, и там происходят завихрения, после чего ветер ударяет в карнизный свес крыши. Получается, что ветровой поток как бы огибает скат крыши, но при этом стремясь ее приподнять. И в крыше в этот момент возникают силы, которые готовы ее сорвать или опрокинуть – это две наветренные стороны и одна подъемная.

Есть еще одна сила, которая возникает от давления ветра и действует перпендикулярно склону, стараясь словно вдавить скат крыши вовнутрь. И чем больше угол наклона ската кровли, тем больше имеют значение безопасные силы ветра и меньше касательные. А чем больше угол ската, тем реже нужно ставить стропила.

Понять, делать вам высокую крышу или пологую, поможет эта карта среднего значения ветровой нагрузки:

В российском климате на стандартную крышу дома значительную часть года воздействует такое атмосферное явление, как снег. И здесь тоже нужно учитывать, что снеговой мешок обычно скапливается больше на какой-то одной стороне крыши.

Вот почему в таких местах, где возможен снеговой мешок, нужно ставить спаренные стропильные ноги либо делать сплошную обрешетку. Проще всего определить такие места по розе ветров: с наветренной стороны ставят одиночные стропила, а с подветренной – спаренные.

Если вы впервые строите дом, тогда не найдетесь на собственную интуицию, а определите среднестатистическую снеговую нагрузку для своей местности по официальным данным:

Пункт 3. Вопрос утепления и стандартной ширины матов

Если вы планируете утеплять кровлю, тогда шаг стропил целесообразно ставить под стандартные размеры плит теплоизоляции, а это 60, 80 или 120 см.

Если потом подгонять утеплитель под уже существующие параметры крыши, будет много отходов, щелей, мостиков холода и прочих проблем.

Пункт 4. Качество и прочность используемого пиломатериала

Огромное значение также имеет то, какой именно материал вы используете для строительства стропильной системы. Так, для каждой породы древесины существует своя нормативная документация, которая касается ее несущей способности:

Т.к. для изготовления стропильной системы крыши в России чаще всего используется сосна и ель, их прочность на изгиб и особенности использования уже давно прописаны. Если же вы будете использовать древесину других пород, то нужно будет выводить поправочный коэффициент.

Кроме того, если на стропилах будут сечения, врубки или отверстия под болты, в этих местах нужно рассчитывать несущую способность бруска с коэффициентом 0,80.

Пункт 5. Расстояние между затяжками и балками перекрытия

Если крыша строится со связанными между собой стропильными фермами, и их нижний пояс используется одновременно в качестве балок перекрытия, тогда расстояние между фермами нужно делать в пределах 60-75 см, чтобы учитывать конструкцию будущего пола.

Пункт 6. Нагрузки на стропильные узлы

Итак, вот основные нагрузки, которые действуют на стропильную систему крыши:

1. Статические, куда входит вес самой стропильной системы, вес кровли, лежащего на крыше снега и доборных элементов.
2. Динамические, куда входит сила ветра, неожиданные повреждения кровли, вес человека и техники для ремонта и им подобные факторы.

И все они способны в определенный момент воздействовать на крышу одновременно, а поэтому и существует такое понятие, как критическое значение. Это именно то значение нагрузок, при котором крыша не выдерживает и деформируется.

Поэтому, если здание строится со значительными пролетами, то обязательно применяются стальные стропильные фермы. Дело в том, что напряжение в таких стержнях отсутствует, и вся нагрузка приходится на узлы – на них воздействуют сжимающие и растягивающие силы. А расстояние между такими фермами рассчитывается в зависимости от типа кровли и конструкции самой крыши.

Обычно унифицированную ферму ставят с пролетом, кратным шести, и поэтому между узлами фермы делается расстояние, кратное полутора метрам.

Пункт 7. Вес стропильной системы и кровельного пирога

Не забывайте, что главное предназначение стропил – удерживать на себе всю крышу, и ее вес при этом имеет немаловажное значение:

Пункт 8.

Удобство монтажа кровельного покрытия

Влияет на расстояние между стропилами также такой фактор, как выбранное кровельное покрытие. Чем выше уклон крыши, тем больше кровельных материалов при этом будет использовано. А чем они тяжелее, тем чаще придется ставить под них стропила. И сплошная обрешетка также имеет свой вес:

У каждого вида кровли – свой оптимальный шаг стропил. Ведь многие стандартные листы по краям нужно крепить прямо в стропила или обрешетку, и важно, чтобы они совпадали. Иначе работа по покрытию кровли легко превратится в сущий ад на высоте, поверьте.

Вот почему даже перед началом монтажа нужно обязательно сделать раскладку, все несколько раз проверить. И знать некоторые важные тонкости по каждому из видов покрытий.

Итак, мы определили, что, помимо других конструктивных факторов, на стропильную систему крыши одновременно действует целая совокупность нагрузок: вес обрешетки, шапка из снега, давление ветра. После того, как вы сложите все нагрузки вместе, обязательно умножьте их на коэффициент 1,1.  Необходимо делать расчет на разрушение, т.е. на полную нагрузку, которая действует на крыше, плюс небольшой запас. Так вы сможете заложить дополнительную 10% прочность на случай непредвиденных обстоятельств.

Теперь остается только разделить общую нагрузку на планируемое количество стропил и выяснить, справится ли каждое из них со своей задачей. Если кажется, что конструкция будет хилой – смело добавьте 1-2 стропила в общее количество, и вы будете спокойны за свой дом.

Стандартная конструкция крыши – это стропила, решетчатые прогоны, и каждый из этих элементов срабатывает только на ту нагрузку, которая давит именно на него, а не на всю крышу в целом. Т.е. на каждое отдельно взятое стропило действует своя нагрузка: общая, но поделенная на количество стропильных ног. Поэтому изменением шага стропил вы изменяете площадь и силу нагрузки – уменьшая ее или увеличивая. Если же менять шаг стропил вам неудобно, поработайте с параметрами сечения стропильных ног, и общая несущая способность крыши увеличится в разы:

При этом расчете старайтесь добиться, чтобы самое длинное стропило было у вас в проекте не более шести с половиной метров, в противном случае – наращивайте их по длине. Для чего это нужно? На крышах с уклоном скатов до 30 градусов стропила — так называемые «сгибаемые элементы». Т.е. они работают именно на изгиб, и к ним есть определенные требования. А возможность прогиба стропил рассчитывают по специальной формуле. Если результат превышает норму, тогда стропила увеличивают по высоте и делают новый расчет.

А вот на крыше с уклоном скатов более 30 градусов такие стропила будут считаться «сгибаемо-сжатыми» элементами. То есть, стропила не только немного прогибаются под весом крыши, но и сдавливаются от конька к мауэрлату. Кроме того, на растяжение необходимо проверить и ригель, который обычно сдерживает две стропильные ноги.

Как видите, с подобными расчетами справится даже далекий от строительства человек. Главное – все учесть, быть внимательным и готовым потратить немного больше времени на проектирование, чтобы потом вся работа прошла быстро и четко.

Будьте в курсе!

Подпишитесь на новостную рассылку

Какое расстояние между стропилами двускатной крыши, как выбрать максимальный шаг установки стропильной системы под металлочерепицу, фото+видео

Содержание статьи:

1. Методика вычисления расстояния между стропилами

2. Стропильная конструкция под профнастил

3. Стропильная конструкция под керамическую черепицу

4. Стропильная конструкция под металлочерепицу

5. Стропильная конструкция под ондулин

6. Стропильная конструкция под покрытие из шифера

7. Стропила для односкатной и двухскатной кровли

Каркас крыши должен быть надежным и прочным. Но без грамотно проведенных расчетов этого достигнуть сложно. В процессе проведения вычислений определяют, на каком расстоянии ставить стропила на крыше.

К чему может привести неверный или неточный расчет нагрузок, которым подвергнется стропильная конструкция? К самым негативным последствиям, начиная от деформации стропильных ног и порчи покрытия кровли и заканчивая обрушением основания каркаса крыши. Поэтому при проектировании зданий в перечне обязательных расчетов имеются данные, какое должно быть расстояние между стропилами крыши. Существует определенная методика, позволяющая рассчитать эту величину.

Методика вычисления расстояния между стропилами

Расстояние между стропилами на крыше получило название шаг стропил. Как правило, шаг стропильных ног в конструкции крыши обычно превышает один метр, а минимальный промежуток колеблется в пределах 60 сантиметров.

Расчет необходимого количества стропил для кровли определенной длины и шаг стропил производят следующим образом:

• до того как рассчитать длину стропил, по карнизу крыши измеряют длину ската;
• полученную величину делят на выбранное расстояние между стропилами. Например, шаг составляет один метр, значит разделить надо на единицу, а если это 60 сантиметров, тогда делитель будет равен 0,6;
• затем к результату прибавляют единицу, и итог округляют в большую сторону.

Таким образом, путем несложных вычислений определяется количество стропил, которое нужно установить для обустройства одного ската крыши. После этого длину ската делят на полученное количество стропил, в результате чего получают значение межосевого промежутка между стропилами, называемое шагом.

Например, при протяженности кровельного ската, равного 25, 5 метра и шаге длиной 0,6 метра вычисление выполняется следующим образом:

25,5: 0,6 = 42,5 + 1= 43,5, после округления до ближайшего целого числа результат составит 44 – столько стропил потребуется для ската крыши.

Далее для определения расстояния между осями стропил надо 25,5: 44 = 0,58 (метра).

Данная несложная методика позволяющая определить, через какое расстояние ставятся стропила для крыши, не учитывает особенности используемого кровельного материала. Существуют профессиональные рекомендации относительно шага стропильной системы для наиболее популярных покрытий.

Стропильная конструкция под профнастил

Шаг стропильной системы при создании кровли из этого материала должен составлять не менее 600 миллиметров, а максимальный шаг стропил под профнастил – не более 900 миллиметров. Когда промежуток больше, тогда необходимо установить поперечные доски, имеющие большое сечение. При этом сечение самих стропил подбирают размером

50х100 миллиметров либо 50х150 миллиметров (читайте: «Монтаж и размеры стропил для крыши»).

Для укладки профнастила требуется обрешетка из досок 30х100 миллиметров, ее монтируют с 500-миллиметровым шагом и более — в зависимости от толщины кровельного материала и высоты трапеции. Когда создается обрешетка для профнастила, выходящая на карниз доска должна быть на 10-15 миллиметров толще остальных. Конструкция обрешетки должна обеспечивать возможность прохода для крепления таких вертикальных элементов как вентиляционные трубы, дымоход и т.д.

Стропильная конструкция под керамическую черепицу

Особенности конструкции стропил под укладку керамической черепицы связаны с тем, что сырьем для ее изготовления является глина – материал достаточно тяжелый, ее вес больше, чем у металлочерепицы раз в 10. Таким образом, нагрузка на несущую систему кровли из расчета на один квадратный метр площади равна от 40 до 60 килограммов.

Стропила под такую каркасную систему необходимо изготавливать из хорошо высушенной древесины, влажность которой не превышает 15%. Для их производства используется брус сечением 50х150 миллиметров или 60х180 миллиметров (для надежности). При этом шаг стропильной системы составляет 80 – 130 сантиметров в зависимости от крутизны уклона кровли. Так при угле наклона, равном 15 градусам, расстояние между стропилами равно 80 сантиметрам, а при 75 градусах – 130 сантиметров.

Когда вычисляется шаг между стропилами, специалисты учитывают их длину. При максимальном значении длины элементов при выполнении работ соблюдают минимальное расстояние между ними. При коротких стропилах оно должно быть максимально большим. Безопасное передвижение по крыше с уклоном меньше 45 градусов можно совершать, если стропильный шаг не превышает 80-85 сантиметров.

При обустройстве керамической кровли имеется еще одна особенность – это определенный размер шага обрешетки, с которым ее набивают на стропила. Он зависит от типа приобретенной черепицы. Наиболее простым способом произвести расчет шага обрешетки можно, если учесть, что в большинстве своем черепица имеет длину 400 миллиметров, а нахлест при укладке составляет от 55 до 90 миллиметров. Поэтому в данном случае шаг обрешетки равен длине черепицы минус величина нахлеста, а это 310-345 миллиметров (читайте: «Обрешетка крыши под металлочерепицу: монтаж и крепление»).

Когда крыша имеет несколько скатов как на фото, шаг обрешетки и количество рядов черепицы рассчитывают для каждого шага стропил в отдельности. Разметку рядов выполняют при помощи шнура, закрепляемого на контробрешетке, которая находится на противоположных сторонах ската крыши (читайте ещё статью: «Шаг обрешетки под профнастил»).

Стропильная конструкция под металлочерепицу

При строительстве загородной частной недвижимости металлочерепичную кровлю можно встретить чаще всего. Этот кровельный материал похож на настил, выполненный из глиняной черепицы, но по сравнению с ним имеет ряд достоинств. Листовую металлическую черепицу легко монтировать, поэтому возвести крышу можно в более короткие сроки, стропильная система под металлочерепицу также не отличается сложностью.

Металлочерепица легче, чем керамическая продукция, различие в весе иногда достигает 35 килограммов из расчета на квадратный метр в зависимости от толщины изделий (прочитайте также: «Устройство стропильной системы под металлочерепицу – варианты конструкции, шаг стропил»). Благодаря значительному снижению веса настила кровли появляется возможность уменьшить толщину элементов стропильной конструкции и размеры сечения брусков обрешетки, увеличить шаг установки стропил.

Под металлочерепичное покрытие стропильные ноги монтируют с расстоянием от 600 до 950 миллиметров, при этом сечение материала изготовления конструкции составляет 150 на 50 миллиметров. По мнению специалистов, в данном случае, если разместить между стропилами утеплитель толщиной в 150 миллиметров, то такая теплоизоляция позволит создать комфортные условия для пребывания в помещении мансарды. В то же самое для большей надежности желательно выбрать 200-миллиметровый утеплитель.

При монтаже стропил для обеспечения вентиляции пространства, которое заполнено утеплителем, в стропилах около верхней кровли сверлят отверстия, имеющие диаметр 10-12 миллиметров.

Технология создания стропильной системы под металлочерепицу не имеет существенных отличий от конструкций для других видов кровельных материалов. Единственная особенность заключается в том, что у стропил верхняя опора монтируется на коньковый прогон сверху, а не сбоку на коньковый брус. Наличие свободной зоны между стропилами обеспечивает циркуляцию воздуха под настилом кровли, а это в силу использования материала из металла понижает риск появления конденсата.

При выполнении монтажа кровли в деревянном доме, когда предусмотрена замена мауэрлата на верхний венец, если неверно рассчитать, на каком расстоянии ставят стропила, исправить ошибку будет сложно.

Стропильная конструкция под ондулин

При создании кровли из ондулина шаг стропильной системы должен составлять не менее 600 миллиметров, а максимальное расстояние между стропилами — не более 900 миллиметров. Для стропильной системы подбирают доски 50х200 миллиметров и тем самым обеспечивают незначительный запас прочности с учетом стропильных прогонов.

Сверху контробрешетки и стропильной конструкции настилают обрешетку из бруса 40х50 миллиметров и межосевым шагом 60 сантиметров (читайте статью: «Ондулин или металлочерепица — что лучше»).

Стропильная конструкция под покрытие из шифера

Шифер относится к одному из наиболее популярных кровельных материалов. Для его монтажа выбирают стропила сечением 50х100 или 50х150 миллиметров. При решении вопроса, через какое расстояние ставить стропила, надо исходить из того, что минимальное значение не может быть менее 600 миллиметров, а максимальное – 800 миллиметров (подробнее: «Как ставить стропила на дом»).

Для изготовления обрешетки используют деревянный брус сечением 50х50 миллиметров или доску 25х100 миллиметров. Шаг обрешетки подбирается в зависимости от угла уклона ската кровли. Если он незначителен, тогда достаточно, чтобы лист материала опирался на 4 бруска с шагом 45 сантиметров, а при большом уклоне хватит 3-х брусков с шагом от 630 до 650 миллиметров.

Как сделать монтаж кровли из профнастила своими руками, подробная видеоинструкция:

Стропила для односкатной и двухскатной кровли

При создании стропильной конструкции следует помнить о необходимости обеспечивать системе дополнительный запас прочности, учитывая при этом шаг стропил.

Расстояние между стропилами односкатной крыши выбирают в зависимости от толщины дерева и материала кровли — оно может составлять от 60 до140 сантиметров. Толщина древесных элементов зависит от площади и нагрузки на крышу.

Расстояние между стропилами двускатной крыши делают с учетом размера теплоизолятора, который укладывают между ними. Примерный шаг между стропильными ногами 1-1,2 метра. Стропилами регулируют величину свеса кровли.

Расстояние между стропилами крыши и размеры: полное руководство

14 долей

• Сошник
• Штифт

Проектирование и строительство крыши для сарая, веранды, хижины, гаража или дома может быть непростой задачей. Вы должны учитывать динамическую, стационарную, ветровую и снеговую нагрузки, выбрать правильную породу, сорт и размер пиломатериала для стропильного пролета и решить, будет ли потолок или чердак опираться на стропила. Кроме того, вы должны выбрать правильное расстояние между стропилами, чтобы охватить расстояние, исходя из всех факторов, влияющих на ваш дизайн.

Стандартное расстояние между стропилами крыши составляет 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма по центру, однако инженер-строитель может использовать другое расстояние. Однако, в зависимости от всех сопутствующих факторов, для большинства зданий обычно используются 16 дюймов и 24 дюйма. Более широкое пространство между стропилами часто приводит к большей глубине стропил.

В этом руководстве мы объясним расстояние между стропилами, кодовые требования, таблицы пролетов стропил крыши и калькуляторы расстояния между стропилами. Мы обсудим расстояние 16 дюймов и 24 дюйма, как рассчитать необходимое количество стропил, 19Шаг 0,2 дюйма, а также шаг при использовании металлической кровли, а также для односкатных крыш и веранд. Наша цель — предоставить полное руководство по размерам и расстоянию между стропилами для ваших проектов.

Быстрая навигация

• Что такое шаг стропил
• Шаг стропил крыши Код Требования
• Таблица пролетов стропил крыши
• Калькулятор расстояния между стропилами
• Расстояние между стропилами 16 или 24?
• Как рассчитать стропила крыши: сколько стропил мне нужно?
• Что такое 19. 2 Расстояние между стропилами?
• Расстояние между стропилами для металлической крыши
• Расстояние между стропилами навеса
• Расстояние между стропилами для крыши крыльца
• Заключение

Что такое расстояние между стропилами

Расстояние между стропилами – это расстояние между параллельными стропилами или стропилами крыши. Он измеряется от центра одного стропила до центра следующего, также известного как «по центру», что упрощает определение количества стропил в зависимости от длины здания. Типичное межцентровое расстояние, согласно Международному кодексу жилого строительства (IRC), составляет 12 дюймов, 16 дюймов, 19 дюймов.0,2 дюйма и 24 дюйма, что означает, что фактическое расстояние между стропилами составляет 10,5 дюйма, 14,5 дюйма, 17,7 дюйма и 22,5 дюйма.

Расстояние между стропилами — это только один аспект проектирования и строительства крыши, который влияет на пролет, наряду с переменными нагрузками, породой древесины и сортом. Чем больше расстояние между стропилами, тем короче расстояние, которое они могут перекрывать. Более толстые пиломатериалы, такие как 2×10 и 2×12, могут иметь большее расстояние между центрами 24 дюймов, чем 2×4 или 2×6 при расстоянии 12 дюймов для сопоставимых пород древесины, сорта и переменных нагрузок. Поэтому всегда сверяйтесь с предписывающими таблицами кодов или с инженером-строителем перед началом строительства.

Требования к расстоянию между стропилами крыши

Международный кодекс жилищного строительства (IRC), который является основой большинства строительных норм и правил в Северной Америке, определяет стандартное расстояние между стропилами как 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма на центр. Самая последняя версия IRC, опубликованная в 2021 году, наряду с предыдущими выпусками, содержит таблицы пролетов и расстояний между стропилами для различных переменных в главе 8.

Требования к расстоянию между стропилами крыши включают пролет стропил, временные и постоянные нагрузки на крышу, прогиб, ветер и снег нагрузки, порода дерева, сорт, размер и толщина стропил, а также будет ли прикреплен потолок или нет. К дополнительным факторам относятся уклон, карнизные и свесные свесы, крепления крыши, опоры для стропил, хомуты, коньковое соединение, проемы в крыше, вентиляция и отделка крыши. Временные и снеговые нагрузки варьируются от 10 до 70 фунтов на квадратный фут при стационарных нагрузках 10 и 20 фунтов на квадратный фут и прогибах L/∆=180 и L/∆=240.

Еще одним важным фактором является местоположение. Требования кодекса различаются в зависимости от различных климатических условий в разных географических регионах. Таким образом, всегда важно проконсультироваться с вашим местным строительным отделом или другими экспертами по строительству относительно требований к расстоянию между стропилами или балками крыши.

Таблица пролетов стропил крыши

Пролет обычно измеряется по горизонтали вдоль проекции стропил от конька до внешнего края несущей плиты наружной стены. Это также обычно выражается как отношение подъема к пробегу или доля подъема по пробегу. В следующей таблице сравниваются пролеты для обычных размерных пиломатериалов сорта № 2 разных пород и три типичных расстояния между стропилами. Собранная информация взята из таблицы R802.4.1(1) IRC-2021 и Американского совета по дереву.

Калькулятор расстояния между стропилами

Существует множество доступных калькуляторов расстояния между стропилами, но мы предпочитаем онлайн-калькулятор пролета Американского совета по дереву. Вы можете выбрать «Максимальный пролет» или «Параметры пролета», породу дерева, размеры, сорт, тип элемента, прогиб, расстояние, постоянную нагрузку, постоянную нагрузку, условия эксплуатации, а также то, является ли это пиломатериалом или нет. После того, как все варианты выбраны, вы нажимаете «Рассчитать», и он предоставляет максимальную горизонтальную длину и другую полезную информацию.

При выборе калькулятора пролетов стропил ищите тот, который обеспечивает наибольший выбор переменных для наиболее точного ответа. Помните, что калькулятор не заменяет Строительный кодекс или необходимость одобрения местного строительного департамента. Для сложных конструкций крыш обратитесь к инженеру-строителю.

16 или 24 шага стропил?

Расстояние между стропилами зависит от множества переменных и инженерных расчетов целостности конструкции. Однако, как правило, чем ближе стропила друг к другу, тем больше опоры на обшивку и отделку кровли, тем больше могут быть пролеты стропил и тем прочнее и жестче будет крыша.

Балки крыши должны иметь номинальную ширину 2 дюйма и глубину от 4 до 12 дюймов, хотя можно использовать и большие размеры. Обычное расстояние между стропилами в отрасли составляет 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма по центру, а другие расстояния используются там, где их определяют дизайн, климатические условия и инженеры.

Расстояние между стропилами на расстоянии 16 дюймов является общим для многих крыш, обшитых OSB или фанерой. Обшивка имеет большую опору и менее заметный прогиб со временем под битумными кровельными материалами. В центрах 16 дюймов на каждые четыре фута приходится три опорных элемента по сравнению с двумя при расположении в центрах 24 дюймов. Помните, что две внешние опорные стропила являются общими, поэтому учитывайте их только как одну. Использование стропил, расположенных на расстоянии 16 дюймов, также означает, что можно использовать пиломатериалы меньшего размера или пиломатериалы более низкого качества по сравнению со стропилами с более широким интервалом.

Расстояние между стропилами на расстоянии 24 дюйма означает, что каждое стропило поддерживает на 50 % больше, чем стропила, расположенные на расстоянии 16 дюймов. Это также означает, что стропильные элементы должны быть более глубокими или более высокого качества, а породы должны охватывать одинаковое расстояние. Однако переход на 24-дюймовые центры также уменьшает количество необходимых стропил до 50%. Крыши, обшитые досками или обвязанные ремнями для металла или другой кровельной отделки, обычно устанавливаются с шагом 24 дюйма, а доски или обвязки перекрывают зазор между стропилами и обеспечивают дополнительную жесткость и поддержку.

При межосевом расстоянии 16 дюймов расстояние между стропилами составляет 14-1/2 дюйма, а расстояние между стропилами составляет 22-1/2 дюйма при расстоянии 24 дюйма. Порода древесины, сорт, прогиб и нагрузки влияют на пролет. № 2 S-P-F 2×4 с центром 16 футов может иметь пролет 9 футов-5 дюймов, но только 8 футов 0 дюймов с центром 24 дюйма с динамической нагрузкой или 20 фунтов на квадратный фут, статической нагрузкой 10 фунтов на квадратный фут и прогибом L/∆=180, поэтому пролет и интервалы связаны с другими строительными факторами. Если вы не уверены, какое расстояние использовать, обсудите проект с местным строительным отделом или инженером-строителем.

Как рассчитать стропила крыши: сколько стропил мне нужно?

Расчет количества стропил, необходимых для проекта, можно выполнить с помощью некоторых калькуляторов стропил, но это невозможно сделать с помощью бумаги и карандаша или стандартного калькулятора. Используйте длину конструкции, поддерживающей наружную стену в дюймах, и разделите ее на расстояние по центру между параллельными стропилами, а затем добавьте 1 для стропила «0». Для двускатной крыши умножьте количество стропил на 2 для двух сторон или скатов крыши.

Например:

Для здания длиной 30 футов с двускатной крышей потребуется 24 стропила с межосевым расстоянием 16 дюймов и 32 стропила с межосевым расстоянием 24 дюйма.

30 футов x 12 дюймов = 360 дюймов (длина в дюймах) ÷ 16 дюймов по центру = 22,5 стропила -> округлить и добавить 1 = 24 стропила с каждой стороны, поэтому умножьте на 2, и вам понадобится 48 стропил для крыша.

30 футов x 12 дюймов = 360 дюймов ÷ 24 дюйма по центру = 15 стропил + 1 = 16 стропил с каждой стороны x 2 = 32 стропила . Обычно он перекрывает фронтонную стену и прикрепляется к торцевым стропилам на каждом фронтоне. Внешняя доска или фасция не является стропилом и может быть из пиломатериала толщиной 1 дюйм или из того же материала толщиной 2 дюйма, что и стропила. Однако иногда они включаются в количество стропил, что увеличивает общее количество стропил на 4, по два на каждый конец фронтона.

Что такое шаг стропил 19,2?

Стропила или кровельные балки, или даже стойки и балки пола с межцентровым расстоянием 19,2 дюйма, используют 5 конструктивных элементов высотой более 8 футов вместо 6 элементов с межцентровым расстоянием 16 дюймов или 4 с межцентровым расстоянием 24 дюйма. На одну стропилину меньше каждые 8 ​​футов в большой сборке, что приводит к экономии, особенно при прокладке проводов, забивании гвоздей или изоляции для меньшей теплопередачи. Кроме того, межцентровое расстояние 19,2 дюйма полезно при использовании спроектированных двутавровых балок/фермовых стропил с более широкой полкой.

Двутавровые стропила обычно имеют зазор 15,7 дюйма между параллельными краями полок при расстоянии 19,2 дюйма по центру. Зазор, который не сильно отличается от 14,5 дюймов между фермами в центрах 16 дюймов. В результате подрядчики обычно используют расстояние между стропилами 19,2 дюйма при использовании инженерных конструктивных элементов. При этом шаг 19.2 можно использовать и для размерных пиломатериалов, но может потребоваться изменение глубины, сорта или породы пиломатериала.

Расстояние между стропилами для металлической кровли

Металлическая кровля, обычно стальная или алюминиевая, имеет различные профили и составы и может называться жестью, сталью или гофрированным металлом. Ширина панели или листа обычно устанавливается производителем, а длина по гребню измеряется карнизом. Тем не менее, длина также может быть заранее отрезана производителем и предназначена для перекрытия или блокировки, чтобы защитить от непогоды.

Расстояние между стропилами или балками крыши для металлической кровли может потребоваться установить для поддержки жестких металлических панелей, спроектированных и спроектированных для крепления непосредственно к стропилам. Расстояние между стропилами устанавливается производителем стальных панелей, чтобы обеспечить структурно прочную крышу. Жесткие металлические панели предварительно заказываются и изготавливаются для сборки, поэтому время выполнения заказа обычно позволяет разместить стропила на основе панелей.

Однако на большинстве крыш металлическая кровля более тонкая и поддерживается и крепится к настилу из фанеры или ОСП или к ремням, прикрепленным к стропилам. Стропила обычно располагаются на расстоянии 16 дюймов от центра при обшивке, чтобы обеспечить наибольшую поддержку. Стропила, обвязанные ремнями, располагаются на расстоянии 16 дюймов или 24 дюймов от центра, а стропы размещаются через каждые 8–12 дюймов по центру для обеспечения поддержки. Расстояние между ремнями обычно зависит от размера прикрепляемой металлической кровли.

Обшивка крыши обеспечивает достаточную опору для металлической кровли и является дополнительным барьером для насекомых и непогоды. Обвязанные стропила создают открытую сеть для крепления металла, делая нижнюю часть видимой снизу, но также более благоприятной для насекомых. Расстояние между стропилами обычно зависит от пролета, размера используемого пиломатериала и коэффициента нагрузки, поэтому лучше проконсультироваться с экспертами, прежде чем вбивать гвозди или шурупы.

Расстояние между навесными стропилами

Односкатная крыша обычно прикрепляется к стене другого здания и выступает вниз и наружу, чтобы нестись на стене или на балке, поддерживаемой стойками. Односкатное стропило также можно использовать для создания односкатной крыши на различных зданиях, обеспечивая единую линию крыши с высокой стеной и более низкой стеной, поддерживающей стропила. Ширина здания или расстояние от стены до опорной балки определяют пролет стропил, шаг и уклон.

Расстояние между навесными стропилами обычно составляет 16 дюймов и 24 дюйма по центру в зависимости от выбранного типа кровельного покрытия. Стропила в центре 24 дюйма с обвязкой для поддержки металлической кровли дешевле, чем стропила в центре 16 дюймов, покрытые OSB или фанерой и металлической кровлей. Пролет определяет глубину стропил и расстояние между ними в зависимости от используемой породы и сорта древесины, переменных нагрузки и прогиба.

В зависимости от конструктивных особенностей, бюджета и всех других факторов, #2 SPF 2×4 с 12-дюймовыми центрами работают до 8 футов. Однако увеличение коэффициентов нагрузки и прогиба может потребовать досок большей толщины или более прочной породы и сорта древесины. Некоторые строители предпочитают использовать 2×6 с центральным расстоянием 16 или 24 дюйма, поскольку здесь меньше стропил и меньше работы, поэтому, если местные правила или строительный отдел не установили требования, это часто зависит от предпочтений и бюджета.

Расстояние между стропилами для крыши крыльца

Расстояние между стропилами для крыши крыльца зависит от длины пролета доски, нагрузки, которую она должна выдерживать, коэффициентов прогиба, а также породы и сорта древесины. Немаловажным фактором является и конструкция крыши крыльца. Это может быть стиль навеса, стиль плоской перголы, остроконечный или какой-либо другой стиль или смесь стилей. Крыша может быть закрыта для защиты от непогоды или отделана планками для защиты от солнца, но не от дождя, поэтому назначение также влияет на расстояние.

Крыши в теплом климате должны выдерживать только легкие нагрузки, поэтому могут располагаться дальше друг от друга, но ветер может быть фактором, влияющим на конструктивные требования. В регионах с сильными снеговыми нагрузками пролет и расстояние могут иметь другие ограничения и должны быть ближе друг к другу. Отделка крыши также может влиять на расстояние между балками крыши. Как правило, расстояние между стропилами крыши крыльца составляет 16 или 24 дюйма по центру.

Заключение

Промышленный стандарт для кровельных балок или стропил составляет 12”, 16”, 190,2 дюйма и 24 дюйма по центру, хотя обычно стропила располагаются на расстоянии 16 или 24 дюйма по центру. Промежуток между членами может быть разным, если он соответствует требованиям кодекса.

Порода древесины, сорт, коэффициент нагрузки, прогиб и пролет влияют на зазор между стропилами и размеры стропил. Для большего пространства и пролета часто требуются стропила большей глубины, чем более короткие пролеты или более узкое расстояние.

Надеюсь, вы лучше разобрались с расстоянием и размерами стропил крыши и готовы к следующему проекту.

Евгений Сокол

Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

Использовать стропила 2×4 или 2×6 для односкатной крыши?

69shares

• Share
• Штифт

Стропила — это простой и понятный способ обрамления крыши вашего сарая. Для них требуется меньше пиломатериалов, чем для ферм, и после того, как одна из них будет разрезана, все остальные будут разрезаны по тому же принципу. Тем не менее, одна из основных проблем, с которой вы столкнетесь при резке стропил, заключается в том, следует ли использовать стропила 2 × 4 или 2 × 6 для односкатной крыши?

Вы можете использовать стропила 2×6 или 2×4 для крыш с уклоном 3/12 или больше, но это зависит от общего размера вашего сарая. Для крыш, которые не будут испытывать сильных снеговых нагрузок, двускатная крыша может иметь пролет до 22 футов со стропилами 2×4. Для крыш, которые будут подвергаться сильному снегопаду или ветру и будут иметь одинаковое расстояние, используйте стропила 2×6.

Если у вас простая двускатная односкатная крыша, то использование стропил 2×4 имеет смысл, если только у вас не очень большой навес. Если у вас односкатная односкатная крыша, то лучше использовать стропила 2 × 6, потому что разница в цене не будет огромной, а ваша односкатная крыша будет иметь гораздо большую грузоподъемность.

Ниже мы более подробно рассмотрим, когда использовать пиломатериалы 2×4 и 2×6 для односкатной крыши, и, надеюсь, вы сможете принять более обоснованное решение о том, какой тип пиломатериала вы должны использовать, когда строительство стропил односкатной крыши.

Быстрая навигация

• Стропила крыши и уклон односкатной крыши
• Тип пиломатериалов Имеет значение
• Что такое длина пролета?
• Понимание нагрузок на крышу
• Длина пролета для стропил 2×4
• Длина пролета для стропил 2×6
• Использовать стропила 2×4 или 2×6 для односкатной крыши?
• Заключение

Стропила крыши и уклон односкатной крыши

Говоря о каркасе односкатной крыши со стропилами, вам в первую очередь нужно знать, насколько крута ваша крыша, другими словами, каков уклон или уклон твоя крыша? Большинство диаграмм пролетов стропил разделены на 2 части: крыши с уклоном менее 3:12 и крыши более 3:12.

Что означает 3:12? Это означает, что крыша поднимается на 3 дюйма на каждые 12 дюймов горизонтального хода. Если вы посмотрите на приведенную выше диаграмму, вы заметите, что для крыш менее 3:12 диаграмма не включает 2×4 в качестве опции. Стропила 2 × 4 недостаточно прочны для низких скатных крыш ни при каких обстоятельствах, поэтому избегайте их, если вы строите сарай с плоской или очень мелкой крышей.

Многие производители кровельных материалов устанавливают для своей продукции минимальный уклон. Многие производители черепицы рекомендуют при укладке не менее 2:12. Причина этого в том, что плоские или неглубокие крыши выдерживают гораздо больше злоупотреблений и нагрузок, чем более крутые крыши, что делает необходимость в более широких стропилах односкатной крыши.

Наконец, помните, что в этой статье мы говорим не о фермах, а только о стропилах. В фермах используются только пиломатериалы 2×4, и они построены с использованием «сетки» 2×4 для прочности. Стропила просто полагаются на центральную коньковую балку и внешние стены для поддержки. Хотя у обоих есть преимущества, только стропила различаются по размеру используемого пиломатериала.

Для получения дополнительной информации о каркасе крыши и о том, как понять различия между типами конструкции односкатной крыши, посетите мое руководство по каркасу односкатной крыши.

Тип пиломатериалов Имеет значение

Мы рассмотрим крыши с уклоном 3:12 или больше. Многие диаграммы пролетов стропил разграничивают стропила с использованием пиломатериалов SYP (южная желтая сосна) и SPF (ель, пихта, сосна). SYP — одна из самых плотных хвойных пород, поэтому она прочная, но ее труднее резать и прибивать. SPF легкий и его проще использовать при обрамлении.

При использовании SPF для стропил односкатной крыши наблюдается небольшое снижение прочности, но в большинстве случаев у вас есть только один вариант, когда вы идете в местный магазин Reno, поэтому, по крайней мере, знайте, что вы покупаете. Если вы забыли посмотреть в магазине, не расстраивайтесь — на самой древесине обычно есть маркировка SPF или SYP.

Что такое длина пролета?

Длина пролета измеряется от внутренней части каркаса сарая до внутренней вершины стропила. Другой способ посмотреть на это — от начала разреза птичьего рта до противоположного, обращенного внутрь края.

Понимание этого является ключом к пониманию того, как далеко могут простираться ваши стропила. Например, навесные стропила 2×4 SPF могут иметь пролет до 11 футов при размещении под углом 12 дюймов. Если у вас на сарае двускатная крыша, у вас будет два комплекта стропил с коньковой балкой в ​​центре, объединяющей стропила с каждой стороны.

Таким образом, для навесов с двускатной крышей таблица пролетов стропил показывает, на какую длину стропила может накрывать половину ширины вашего навеса.

Если у вас односкатная крыша, то расстояние пролета 11 футов для стропил 2×4 O.C. Это означает, что ваш сарай не должен быть шире — или длиннее, в зависимости от того, как вы ориентируете свою односкатную крышу, — чем 11 футов.

Понятие о нагрузках на крышу

Возможно, вы живете в районе, где ваша односкатная крыша практически не будет беспокоить вас – нет снега, регулярно идут дожди и иногда дуют ураганы. В этом случае вы будете смотреть на диаграммы пролетов стропил, которые оценивают нагрузку на крышу в 20 фунтов на квадратный фут.

Если у вас обильные снегопады, которые продолжаются всю зиму, или частые суровые погодные условия, в том числе сильные ветры, то вы будете смотреть на таблицы стропил по цене 40 фунтов за квадратный фут.

Если вы посмотрите на диаграмму ветровой нагрузки, то увидите, что в разных частях страны в среднем скорость ветра выше, чем в других. Если вы живете в «аллее торнадо» или в районе, подверженном ураганам, то у вас, вероятно, будут специальные строительные нормы и правила, определяющие, какой тип стропил использовать. Если в вашем районе дуют сильные ветры, вам следует использовать односкатные стропила 2×6.

40 фунтов на квадратный фут — это значительное давление, и эти типы нагрузок часто используются только в жилищном строительстве, где давление намного больше из-за пешеходного движения, мебели и т. д. Если вы не уверены, живете ли вы в области с этими экстремальными факторами окружающей среды, то вы, вероятно, можете безопасно использовать стропила 2 × 4.

Длина пролета для стропил 2×4

Как упоминалось выше, стропила односкатной крыши 2×4 SPF могут иметь пролет 11 футов. Стропила SYP могут иметь пролет 11 ½ футов. Оба они предназначены для легких нагрузок на крышу.

Если вы живете в районе, где требуются стропила односкатной крыши для поддержки большой нагрузки, то стропила SPF могут иметь пролет только 7 ⅔’. Стропила SYP могут иметь длину 8 футов.

Несмотря на то, что технические характеристики стропила 2×4 для большой нагрузки намного меньше, чем для легкой нагрузки, они позволят вам иметь навес шириной более 14 футов с двускатной крышей. Будет менее целесообразно использовать стропила 2×4 на односкатной односкатной крыше, если вы живете в районе с сильным снегопадом.

Имейте в виду, что приведенные выше размеры относятся к 12 дюймам по центру. Если бы у вас был сарай 12×12 с двускатной крышей, это означало бы 26 стропил, что очень много. Перейдя на 16 дюймов по центру, вы можете расширить свои SPF 2×4 до 6 ⅔ фута для тяжелых грузов и 9 ½ фута для легких грузов, которые по-прежнему будут работать с двускатным навесом 12 × 12.

Расстояние между стропильными балками 2×4 на расстоянии 24 дюйма по центру ограничивает ширину вашей крыши. Для крыш с малой нагрузкой, 24” o.c. Стропила 2×4 могут иметь пролет до 7 ⅔’. Для больших нагрузок 2×4 могут охватывать до 5 ½ футов.

Большинство каркасов крыш имеет центральную ширину 24 дюйма, и вы все еще можете строить навесы до 14 футов со стропилами 2×4 с центральной шириной 24 дюйма. Но опять же, если вы собираетесь испытывать большие нагрузки, имеет смысл перестраховаться и использовать стропила 2×6.

Длина пролета для стропил 2×6

Стропил односкатной крыши 2×6 достаточно для почти любого типа сарая, который хочет построить домовладелец. В то время как 2×6 может быть почти вдвое дороже, чем 2×4, вы, вероятно, можете разместить 2×6 дальше друг от друга, сводя на нет дополнительные расходы на увеличение ширины пиломатериала.

Стропила SYP 2×6 при 24 O.C. может охватывать до 13 футов 4 дюйма. Это означает, что общая длина двускатной крыши может достигать 26 футов. Крыша SPF при том же расстоянии и размере пиломатериалов будет иметь пролет 11 ½ фута. Эти цифры относятся к крышам, выдерживающим легкие нагрузки в 20 фунтов на квадратный фут. Если вы поместите 2×6 на 16 дюймов OC, то SYP может охватывать более 16 футов, а SPF может охватывать 14 футов.

Для больших нагрузок при наружном диаметре 24 дюйма, 2×6 SYP может охватывать до 9 ½ футов. Стропила SPF 2×6 могут иметь пролет 8 футов. Если вы переместите стропила ближе друг к другу на 16 дюймов, то ваши стропила SYP будут иметь пролет 11 ½ футов, а SPF до 10 футов.

Поэтому, если вам нужна односкатная крыша 10×12 и вы живете в районе с сильным снегом, вы можете разместить стропила на расстоянии 16 дюймов друг от друга и использовать пиломатериал SPF 2×6.

Использовать стропила 2×4 или 2×6 для односкатной крыши?

Вам следует использовать стропила 2×4, если вы живете в районе, где нет сильного снега или ветра. Помните, что вы можете перекрыть сарай с двускатной крышей до 17 футов со стропилами SYP и 15 футов со стропилами SPF 2×4 при 24 дюймах O. C. Для большинства владельцев сараев этого более чем достаточно для наших сараев на заднем дворе. Вы всегда можете поставить свои стропила ближе друг к другу, чтобы получить еще больший пролет.

Используйте стропила 2×6, если ваша крыша будет подвергаться сильным снеговым или ветровым нагрузкам. Стропила SYP 2×6 на 24 дюйма O.C. может охватывать более 18 футов для сарая с двускатной крышей. Стропила SPF могут иметь длину почти 15 футов при тех же размерах. Опять же, поместите их ближе друг к другу, если вы хотите добиться большего размаха.

Помните, что этот совет относится только к односкатным крышам с уклоном более 3:12. Если у вас есть крыша с шагом менее 3:12, вам не следует использовать 2×4.

Если вы решите использовать односкатные стропила 2×4 для конструкции крыши, вы всегда будете использовать коньковую балку 2×6, даже если стропила будут 2×4. Дополнительные рекомендации по сборке и установке стропил см. в моей статье о том, как построить стропила для сарая.

Заключение

Решение о том, использовать ли стропила 2×4 или 2×6, полностью зависит от вашей среды. Сильный снег и ветер означают, что ваша крыша будет испытывать значительные нагрузки. Один кубический фут снега весит около 20 фунтов, поэтому, если у вас площадь крыши 100 квадратных футов, у вас буквально тонна снега на крыше. Стропила 2×4 могут не выдержать такого веса.

Во-вторых, большую роль играет стиль вашей крыши. Вы можете пролететь гораздо большую длину со стропилами, поддерживающими двускатную крышу, а не односкатную крышу. Прежде чем строить, подумайте о конструкции сарая и стоимости материалов, так как вы можете изменить конструкцию крыши и использовать 2×4 вместо 2×6, что сэкономит вам стоимость более крупных пиломатериалов.

Какой бы размер пиломатериала вы ни выбрали для стропил сарая, никогда не помешает построить навес прочнее, чем он должен быть. Есть и другие способы сэкономить на сарае вместо того, чтобы экономить на каркасе крыши сарая, и вы не хотите проснуться однажды утром с кучей снега, которая рухнула в ваш сарай.
