Какое расстояние между стропилами двускатной крыши, как выбрать максимальный шаг установки системы

Каркас крыши должен быть надежным и прочным. Но без грамотно проведенных расчетов этого достигнуть сложно. В процессе проведения вычислений определяют, на каком расстоянии ставить стропила на крыше.

К чему может привести неверный или неточный расчет нагрузок, которым подвергнется стропильная конструкция? К самым негативным последствиям, начиная от деформации стропильных ног и порчи покрытия кровли и заканчивая обрушением основания каркаса крыши. Поэтому при проектировании зданий в перечне обязательных расчетов имеются данные, какое должно быть расстояние между стропилами крыши. Существует определенная методика, позволяющая рассчитать эту величину.

Методика вычисления расстояния между стропилами

Расстояние между стропилами на крыше получило название шаг стропил. Как правило, шаг стропильных ног в конструкции крыши обычно превышает один метр, а минимальный промежуток колеблется в пределах 60 сантиметров.

Расчет необходимого количества стропил для кровли определенной длины и шаг стропил производят следующим образом:

• до того, как рассчитать длину стропил, по карнизу крыши измеряют длину ската;
• полученную величину делят на выбранное расстояние между стропилами. Например, шаг составляет один метр, значит разделить надо на единицу, а если это 60 сантиметров, тогда делитель будет равен 0,6;
• затем к результату прибавляют единицу, и итог округляют в большую сторону.

Таким образом, путем несложных вычислений определяется количество стропил, которое нужно установить для обустройства одного ската крыши. После этого длину ската делят на полученное количество стропил, в результате чего получают значение межосевого промежутка между стропилами, называемое шагом.

Например, при протяженности кровельного ската, равного 25, 5 метра и шаге длиной 0,6 метра вычисление выполняется следующим образом:

25,5: 0,6 = 42,5 + 1= 43,5, после округления до ближайшего целого числа результат составит 44 – столько стропил потребуется для ската крыши.

Далее для определения расстояния между осями стропил надо 25,5: 44 = 0,58 (метра).

Данная несложная методика позволяющая определить, через какое расстояние ставятся стропила для крыши, не учитывает особенности используемого кровельного материала. Существуют профессиональные рекомендации относительно шага стропильной системы для наиболее популярных покрытий.

Стропильная конструкция под профнастил

Шаг стропильной системы при создании кровли из этого материала должен составлять не менее 600 миллиметров, а максимальный шаг стропил под профнастил – не более 900 миллиметров. Когда промежуток больше, тогда необходимо установить поперечные доски, имеющие большое сечение. При этом сечение самих стропил подбирают размером

50х100 миллиметров либо 50х150 миллиметров.

Для укладки профнастила требуется обрешетка из досок 30х100 миллиметров, ее монтируют с 500-миллиметровым шагом и более — в зависимости от толщины кровельного материала и высоты трапеции. Когда создается обрешетка для профнастила, выходящая на карниз доска должна быть на 10-15 миллиметров толще остальных. Конструкция обрешетки должна обеспечивать возможность прохода для крепления таких вертикальных элементов как вентиляционные трубы, дымоход и т.д.

Стропильная конструкция под керамическую черепицу

Особенности конструкции стропил под укладку керамической черепицы связаны с тем, что сырьем для ее изготовления является глина – материал достаточно тяжелый, ее вес больше, чем у металлочерепицы раз в 10. Таким образом, нагрузка на несущую систему кровли из расчета на один квадратный метр площади равна от 40 до 60 килограммов.

Стропила под такую каркасную систему необходимо изготавливать из хорошо высушенной древесины, влажность которой не превышает 15%. Для их производства используется брус сечением 50х150 миллиметров или 60х180 миллиметров (для надежности). При этом шаг стропильной системы составляет 80 – 130 сантиметров в зависимости от крутизны уклона кровли. Так при угле наклона, равном 15 градусам, расстояние между стропилами равно 80 сантиметрам, а при 75 градусах – 130 сантиметров.

Когда вычисляется шаг между стропилами, специалисты учитывают их длину. При максимальном значении длины элементов при выполнении работ соблюдают минимальное расстояние между ними. При коротких стропилах оно должно быть максимально большим. Безопасное передвижение по крыше с уклоном меньше 45 градусов можно совершать, если стропильный шаг не превышает 80-85 сантиметров.

При обустройстве керамической кровли имеется еще одна особенность – это определенный размер шага обрешетки, с которым ее набивают на стропила. Он зависит от типа приобретенной черепицы. Наиболее простым способом произвести расчет шага обрешетки можно, если учесть, что в большинстве своем черепица имеет длину 400 миллиметров, а нахлест при укладке составляет от 55 до 90 миллиметров. Поэтому в данном случае шаг обрешетки равен длине черепицы минус величина нахлеста, а это 310-345 миллиметров.

Когда крыша имеет несколько скатов как на фото, шаг обрешетки и количество рядов черепицы рассчитывают для каждого шага стропил в отдельности. Разметку рядов выполняют при помощи шнура, закрепляемого на контробрешетке, которая находится на противоположных сторонах ската крыши.

Стропильная конструкция под металлочерепицу

При строительстве загородной частной недвижимости металлочерепичную кровлю можно встретить чаще всего. Этот кровельный материал похож на настил, выполненный из глиняной черепицы, но по сравнению с ним имеет ряд достоинств. Листовую металлическую черепицу легко монтировать, поэтому возвести крышу можно в более короткие сроки.

Металлочерепица легче, чем керамическая продукция, различие в весе иногда достигает 35 килограммов из расчета на квадратный метр в зависимости от толщины изделий. Благодаря значительному снижению веса настила кровли появляется возможность уменьшить толщину элементов стропильной конструкции и размеры сечения брусков обрешетки, увеличить шаг установки стропил.

Под металлочерепичное покрытие стропильные ноги монтируют с расстоянием от 600 до 950 миллиметров, при этом сечение материала изготовления конструкции составляет 150 на 50 миллиметров. По мнению специалистов, в данном случае, если разместить между стропилами утеплитель толщиной в 150 миллиметров, то такая теплоизоляция позволит создать комфортные условия для пребывания в помещении мансарды. В то же самое для большей надежности желательно выбрать 200-миллиметровый утеплитель.

При монтаже стропил для обеспечения вентиляции пространства, которое заполнено утеплителем, в стропилах около верхней кровли сверлят отверстия, имеющие диаметр 10-12 миллиметров.

Технология создания стропильной системы под металлочерепицу не имеет существенных отличий от конструкций для других видов кровельных материалов. Единственная особенность заключается в том, что у стропил верхняя опора монтируется на коньковый прогон сверху, а не сбоку на коньковый брус. Наличие свободной зоны между стропилами обеспечивает циркуляцию воздуха под настилом кровли, а это в силу использования материала из металла понижает риск появления конденсата.

При выполнении монтажа кровли в деревянном доме, когда предусмотрена замена мауэрлата на верхний венец, если неверно рассчитать, на каком расстоянии ставят стропила, исправить ошибку будет сложно.

Стропильная конструкция под ондулин

При создании кровли из ондулина шаг стропильной системы должен составлять не менее 600 миллиметров, а максимальное расстояние между стропилами — не более 900 миллиметров. Для стропильной системы подбирают доски 50х200 миллиметров и тем самым обеспечивают незначительный запас прочности с учетом стропильных прогонов.

Сверху контробрешетки и стропильной конструкции настилают обрешетку из бруса 40х50 миллиметров и межосевым шагом 60 сантиметров.

Стропильная конструкция под покрытие из шифера

Шифер относится к одному из наиболее популярных кровельных материалов. Для его монтажа выбирают стропила сечением 50х100 или 50х150 миллиметров. При решении вопроса, через какое расстояние ставить стропила, надо исходить из того, что минимальное значение не может быть менее 600 миллиметров, а максимальное – 800 миллиметров.

Для изготовления обрешетки используют деревянный брус сечением 50х50 миллиметров или доску 25х100 миллиметров. Шаг обрешетки подбирается в зависимости от угла уклона ската кровли. Если он незначителен, тогда достаточно, чтобы лист материала опирался на 4 бруска с шагом 45 сантиметров, а при большом уклоне хватит 3-х брусков с шагом от 630 до 650 миллиметров.

Стропила для односкатной и двухскатной кровли

При создании стропильной конструкции следует помнить о необходимости обеспечивать системе дополнительный запас прочности, учитывая при этом шаг стропил.

Расстояние между стропилами односкатной крыши выбирают в зависимости от толщины дерева и материала кровли — оно может составлять от 60 до140 сантиметров.Толщина древесных элементов зависит от площади и нагрузки на крышу.

Расстояние между стропилами двускатной крыши делают с учетом размера теплоизолятора, который укладывают между ними. Примерный шаг между стропильными ногами 1-1,2 метра. Стропилами регулируют величину свеса кровли.

Через какое расстояние ставят стропила и как правильно их ставить (видео)

Как известно, крыша любого строения – это его верхняя часть, которая может соединять в себе защитную и декоративную функции. Защищает крыша в основном от попадания сверху внутрь здания атмосферных осадков, одновременно своим видом, материалом и цветом кровли может подчеркивать архитектурную особенность здания.

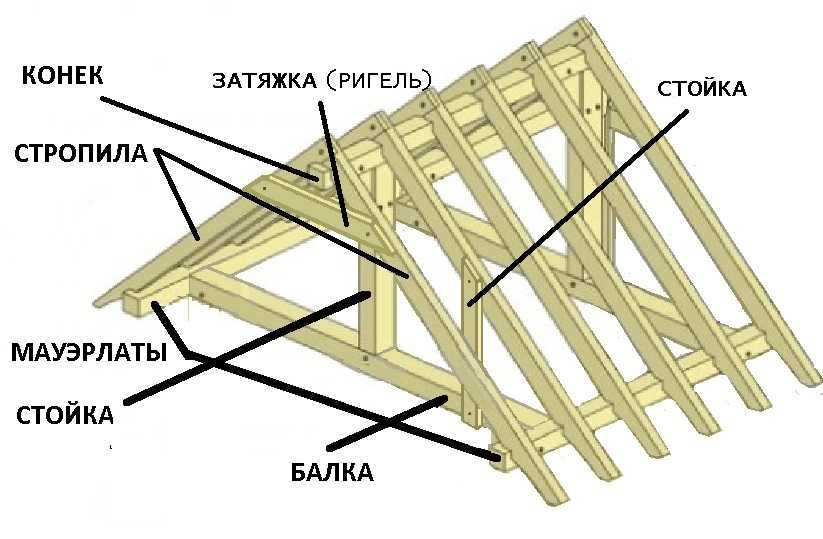

Деревянные брусья, из которых состоит жесткий каркас крыши называются стропила, непосредственно на них уже монтируется выбранный кровельный материал.

Как строения несут в себе разные функциональные наполнения (к примеру, жилые дома или производственно-технологические постройки), так и крыши различных зданий отличаются друг от друга. Их форма может напрямую зависеть от климатических условий: от ветровой нагрузки или количества выпадающего снега. Кровлю от последнего сложно очищать, если ее наклон 30⁰ и менее, а большая «парусность» высокой крыши может быть серьезной проблемой при порывах ветра более 18 м/сек.

Среди огромного многообразия крыш большинство обычно состоит из кровли и набора строительных конструкций, которые удерживают эту кровлю.

Одними из основных элементов этих конструкций являются, как правило, деревянные брусья, на которые монтируется кровельное покрытие. Эти брусья называются стропилами или фермами. Они же и являются элементами жесткости, определяющими механическую прочность крыши, а также теми направляющими, которые определяют угол наклона кровельного покрытия.

Располагаться стропила могут либо от одной до другой наружной стены здания, с определенным наклоном, либо от центра (конька) крыши до наружной стены. По первому способу устраиваются односкатные кровли, по второму – двускатные.

Схема устройства четырёхскатной стропильной крыши.

Можно предположить, что чем ближе друг к другу будут располагаться эти фермы-стропила, тем надежнее будет основание для кровельного покрытия.

Однако избыточное использование материалов утяжеляет конструкцию и ведет к удорожанию строительства. Поэтому вопрос о том, как ставить стропила, – один из основополагающих при проектировании крыши.

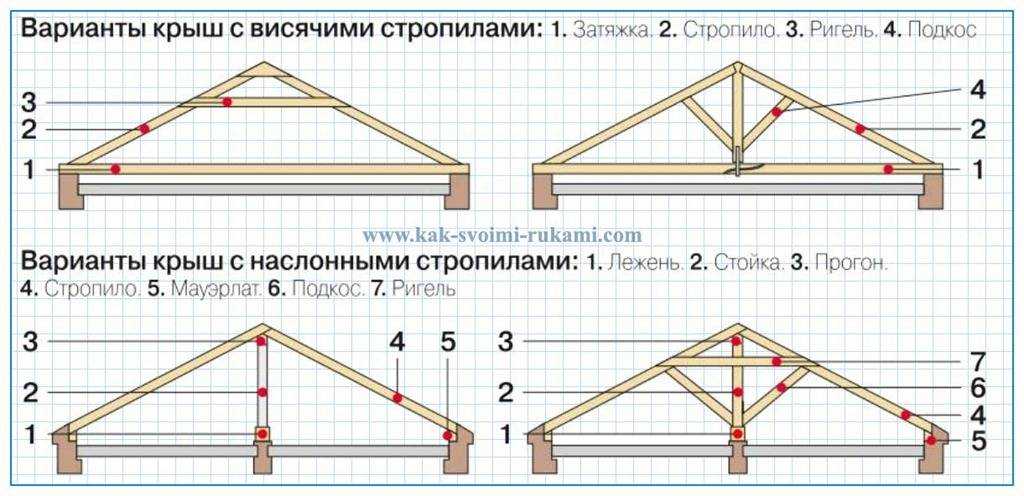

Стропила бывают двух видов: так называемые «висячие», опирающиеся своими концами только на наружные несущие стены, и такие, которые опираются одним из своих концов на внутреннюю несущую стену здания или же внутреннюю колонну. Фермы последнего вида называются «наслонными».

Правильное размещение и крепление этих элементов здания является основой того, что верхняя его часть не деформируется под воздействием возможных нагрузок.

Вернуться к оглавлению

Общие положения

Разновидности стропильных крыш.

При проектировании кровли строения, определяя количество ферм и расстояние между ними, обязательно принимают во внимание необходимое сечение бруса, используемого для устройства стропил, определяют его материал и оптимальную длину стропилины. Обычно на устройство стропил используют брус из деревьев хвойных пород, сечением от 50х150 мм (считается наиболее применяемым) или более.

Длина ферм напрямую зависит от размера коробки здания, типа крыши, а также от ее высоты. Сечение применяемого бруса и расстояние между стропилами задают прочность несущей конструкции для кровли. Расстояние между осями соседних ферм называется шагом стропил и рассчитывается при проектировании кровли. На практике применяемый шаг может принимать величину от 600 до 2000 мм. Указанный шаг взаимосвязан с длиной ферм: чем они короче, тем на большее расстояние между собой их можно установить.

Существует обобщенная методика расчета указанного расстояния. Она заключается в том, что по таблице определяется предварительный шаг стропил. Измерив затем длину свеса кровли одного ската по нижнему краю, полученное расстояние нужно разделить на шаг, определенный по таблице. Полученный результат и добавленная к нему единица после округления в большую сторону будут соответствовать количеству необходимых стропил для одного ската проектируемой крыши.

Точное расстояние между осями «ног» соседних ферм получится при делении длины одного ската кровли на количество стропилин, рассчитанных для него.

Таким образом можно определить, через какое минимальное расстояние можно устанавливать стропилины, чтобы кровельная несущая конструкция соответствовала бы расчетным требованиям по нагрузке.

Способы монтажа стропил.

Однако приведенный метод не учитывает возможные дополнительные нагрузки на конструкцию, связанные с применением разного рода кровельных покрытий, от шифера до ондулина. Не учитывает необходимости организации свободного пространства между фермами для размещения полотен или плит применяемого утеплителя для кровли.

В случае когда планируется использование утепляющих средств, ширина полотен или панелей которых заведомо известна, можно сразу определить, через какое расстояние следует устанавливать стропила. Рекомендуется в таких случаях шаг приравнивать к ширине утеплителя, за минусом от 1,5 до 2 мм.

Вернуться к оглавлению

Рекомендации по выбору шага стропил для разного кровельного покрытия

Для кровли из профнастила шаг выбирается в пределах от 600 до 900 мм. При этом брус рекомендуется оптимального сечения – 50х150 мм.

Для тяжелой кровли из керамической черепицы характерна повышенная нагрузка на стропила, порядка 60 – 70 кг/м². Шаг рекомендуется в пределах от 800 до 1300 мм. Причем он может увеличиваться пропорционально увеличению угла наклона кровли. К примеру, расстояние между фермами должно быть не более 800 мм, если угол наклона кровли не превышает 15⁰. При увеличении указанного угла до 70⁰ шаг может быть увеличен до максимума. Сечение бруса для такой кровли рекомендуется от 50х150 до 60х180 мм.

Схема крыши с размерами между стропилами.

Устройство несущей конструкции кровельного покрытия для металлочерепицы мало чем отличается от стандартного. Материал, по сравнению с керамикой, легче почти в два раза: нагрузка на 1 м² не превышает 30 кг. К применению рекомендуется брус с размерами 50х150 мм. Некоторые особенности крепления верхних концов стропил связаны с обеспечением вентиляции металлической кровли для предупреждения появления конденсата.

Шиферная кровля – это для многочисленных зданий оптимальное решение, несмотря на то, что этот материал признан вредным и запрещен к применению в европейских странах.
Рекомендации к установке стропил для кровельного покрытия из волнистого шифера типовые: их ставят в промежутках от 600 до 800 мм, сечения бруса могут быть 50х100 или 50х150 мм.

Установку стропил для кровельного покрытия из ондулина предлагается выполнять по рекомендациям, действующим для шиферной кровли. Современный инновационный материал ондулин внешне похож на шифер, но легче последнего раз в пять.

Определение межстропильного расстояния для многоскатных (шатровых) крыш производится отдельно для каждого ската. Для строений, у которых «коробка» собрана из бревен или бруса, нижний конец стропилин крепится непосредственно к верхней части наружной несущей стены, а не к специальному брусу, проложенному по периметру верхней части здания (мауэрлату). Такой способ монтажа делает особенно высокой цену ошибки при определении шага стропил, так как устранить подобную ошибку бывает весьма сложно.

Вернуться к оглавлению

Несущая стропильная конструкция для мансардной крыши

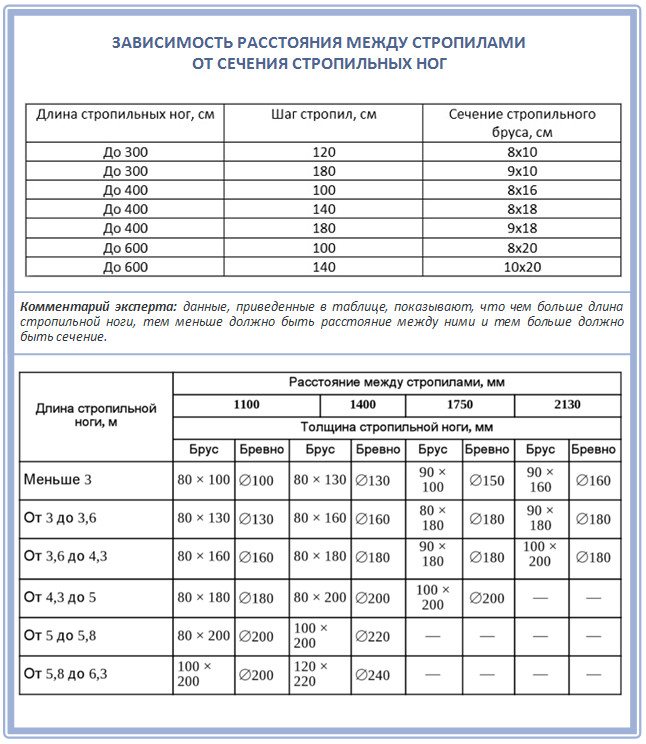

Таблица расстояний между стропилами.

Для таких крыш несущие конструкции для кровли обычно выполняются из деревянного бруса. Шаг стропил для ската длиной не более 15 м может быть выбран в пределах от 800 до 1000 мм. Для мансард со скатами длиной более 15 м рекомендуется применять стропила-фермы из металла.

Необходимо заметить, что для всех видов крыш при определении шага стропил следует учитывать наличие существующих вертикальных конструктивных элементов здания, проходящих через чердак и кровлю. К таким элементам относятся печные трубы и воздуховоды. При совпадении расчетной точки установки фермы с местом прохождения существующей трубы или других элементов здания, перенос которых на другую часть чердака невозможен, следует соответственно изменить план размещения стропил.

Если изменение указанного плана по какой-то причине нецелесообразно, рекомендуется стропилину, совпавшую по месту с элементом здания, устроить так, чтобы она прерывалась в месте прохождения трубы. Причем концы этой фермы, обрезанные перед пропускаемой трубой и после нее, должны опираться на соответствующие перемычки, соединяющие соседние стропилины.

Схема стропильной системы с обрешёткой.

Нужно иметь в виду, что узлы такого «перехвата» фермы следует выполнить с необходимой надежностью и качеством, позволяющим соответствовать расчетной надежности несущей конструкции кровельного покрытия.

Следует отметить, что установка стропил – это часть целого комплекса весьма серьезных и очень важных строительных работ по устройству крыши здания. Являясь конструктивным элементом несущей системы кровельного покрытия здания, стропила указываются в плане проекта крыши, который отражает результаты расчетов различных возможных нагрузок.

Такие расчеты должны учитывать всевозможные факторы, оказывающие влияние на проектируемое строение в комплексе:

• необходимую и достаточную высоту и наклон крыши;
• оптимальный материал для устройства кровельного покрытия;
• параметры его размещения на требуемой обрешетке и общий вес кровельного покрытия;
• необходимую несущую способность стропильной конструкции в целом и соответствующие параметры стропилин в частности;
• способ крепления кровли к стенам здания и состояние стен.

И другие столь же важные данные, без учета которых построенное здание и его крыша могут не выдержать разнообразных нагрузок.

Поэтому, чтобы не иметь в результате неумелых действий огорчительных последствий, лучше доверить вопросы, связанные с проектированием и строительством зданий, специалистам-профессионалам, имеющим необходимые опыт и знания. Хотя бы в той части, которая касается расчетов нагрузки на стропильные конструкции.

На каком расстоянии должны быть фермы?

1shares

• Share
• Pin

В прошлом году я кое-что делал на чердаке и ползал между фермами. Двигаясь между ними, я заметил, что они кажутся дальше друг от друга, чем другие участники фрейма в моем доме. Мне было интересно, отличается ли расстояние между фермами крыши, и если да, я хотел знать, на каком расстоянии должны быть фермы друг от друга?

Фермы крыши должны располагаться на расстоянии 24 дюйма друг от друга по центру. Фермы могут располагаться ближе друг к другу, на расстоянии 12 дюймов или 16 дюймов по центру, но строительные нормы и правила допускают расстояние 24 дюйма по центру без использования более тяжелых крепежных элементов для соединений фермы со стеной. Если вы живете в районе, подверженном ураганам, вы можете подумать о перемещении ферм на 16 дюймов по центру.

Фермы проектируются в соответствии со спецификациями каждого конкретного дома. Это означает, что стиль и размер дерева на ферме варьируется от дома к дому. В этой статье мы рассмотрим причины, по которым расстояние между стропильными фермами составляет 24 дюйма.

Быстрая навигация

• Что такое ферма?
  • Варианты стропильных ферм и расстояние между ними
• Стандартное расстояние между стропильными фермами жилых домов
• Требования к расстоянию между стропильными фермами
  • Другие вопросы по расстоянию между фермами
• Как рассчитать расстояние между фермами и стоимость
• Калькулятор расстояния между фермами: сколько ферм мне нужно?
• Расстояние между стропильными фермами для металлической кровли
• Расстояние между фермами для столбов сарая
• Все ли фермы расположены одинаково?
• Заключение

Что такое ферма?

Ферма представляет собой сборный элемент каркаса крыши для конструкции. Обычно они представляют собой наборы пиломатериалов 2 × 4 или 2 × 3, соединенных «сетками», чтобы поддерживать обшивку крыши и выдерживать любые нагрузки на крышу, такие как снег.

Существует множество различных стилей ферм. В некоторых из них можно разместить приподнятые потолки внизу, например, в виде ножничной фермы, в то время как другие, например, в конструкции с параллельными фермами, используются для плоских крыш. Для каждого типа крыши существует ферма, предназначенная для ее поддержки. Важно помнить, что независимо от того, какую конструкцию фермы вы используете, они всегда предварительно изготавливаются до начала работы.

Кровельные фермы отличаются от стропил тем, что в стропилах используются размерные пиломатериалы – обычно 2х6 или 2х8 – для их основных элементов каркаса – стропил. Они крепятся к коньковому брусу вверху и каркасу стены внизу. Вот и все. Стропила часто дороже, потому что используемый пиломатериал шире. В фермах никогда не используется пиломатериал размером более 2 × 4.

Одна из причин, по которой строители предпочитают фермы, заключается в том, что они поставляются на строительную площадку в предварительно собранном виде, так что все, что вам нужно сделать, это прикрепить их к стенам — гораздо быстрее. Они также предварительно проектируются инженером, тогда как стропила требуют, чтобы строитель сверился с таблицами пролетов и принял решение о правильном расстоянии и размерах пиломатериалов.

Варианты стропильных ферм и расстояние между ними

Существуют сотни различных типов стропильных ферм. Все они имеют разные требования к нагрузке и пролету и, следовательно, разные требования к расстоянию между ними.

К счастью, все фермы могут быть спроектированы так, чтобы соответствовать одинаковому расстоянию, что значительно упрощает строителям задачу возведения конструкции. Как можно изготовить фермы, чтобы они соответствовали одному и тому же шагу? Фермы могут быть изготовлены из большего количества древесины, из древесины большего размера или из древесины более высокого сорта, чтобы обеспечить большее расстояние между фермами.

Возьмем, к примеру, стандартную конструкцию двускатной фермы. Фронтонная ферма, которая нуждается в усилении, чтобы адаптироваться к большему расстоянию, например, 24 дюйма, может иметь нижний пояс — 2 × 4 — замененный на 2 × 6. Это номинально увеличит цену этой фермы за погонный фут.

В качестве альтернативы усиление фермы может означать добавление пары дополнительных перемычек между отверстиями фермы. Добавленный пиломатериал также увеличит стоимость этой фермы.

Наконец, производители ферм будут изготавливать стропильные фермы из древесины более высокого качества для ферм, расположенных дальше друг от друга или требующих более высоких нагрузок. Поскольку для некоторых распространенных видов пиломатериалов существует до 10 сортов древесины, ферма, нуждающаяся в усилении, может получить древесину высшего качества по сравнению с другой, которая получает сорт № 2.

Расстояние между фермами стандартной жилой крыши

Если бы вы сняли крышу большинства домов в вашем районе с помощью ферм, вы, скорее всего, обнаружили бы, что почти все они расположены на расстоянии 24 дюйма от центра. Причина этого кроется исключительно в стоимости — дешевле разместить 24 дюйма, так как вам нужно меньше ферм.

Может ли крыша разрушиться, если расстояние между фермами составляет 24 дюйма, а не, скажем, 16 дюймов по центру? Вовсе нет, и все это связано с тем, как сделаны фермы.

Когда вы строите дом или подрядчик строит крышу, вам придется заказывать кровельные фермы у поставщика строительных материалов. Вопрос, который они в конечном итоге зададут, касается расстояния — на каком расстоянии вы планируете размещать свои фермы? Как только вы ответите на этот вопрос, фермы будут спроектированы в соответствии с пролетом и расстоянием между ними.

Естественно, ферма, рассчитанная на расстояние 16 дюймов, будет иметь меньше древесины, чем 24 дюйма по центру. Насколько меньше? Это зависит от уклона крыши и пролета фермы. Ферма, предназначенная для 16-дюймовых центров, вероятно, будет использовать древесину немного более низкого качества, что приведет к несколько более низкой стоимости за погонный фут. Однако вам понадобится еще несколько ферм на этом расстоянии, что сведет на нет вашу экономию.

По этим причинам большинство строителей предпочитают размещать фермы на расстоянии 24 дюйма. Это позволяет легко разместить обшивку сверху и гипсокартон снизу, при этом обеспечивая достаточную прочность, необходимую для поддержки всех временных нагрузок, которые должна выдерживать крыша.

Требования к расстоянию между фермами крыши

Когда приходит время планировать расстояние между фермами крыши, необходимо помнить о нескольких вещах. Во-первых, нужно понять, находитесь ли вы в зоне с очень сильным ветром. Как правило, это было бы где угодно, кроме ураганов. Если это так, вам придется проверить диаграмму подъемных сил ветра. Это может изменить то, как вы размещаете фермы крыши.

Чем дальше друг от друга вы расставляете фермы, тем больше становится необходимость более надежно прикрепить их к стенам. Поэтому, если вы живете в зоне, где ветер поднимается со скоростью 140 миль в час, и вы размещаете свои фермы на расстоянии 24 дюйма, вам придется укреплять соединения фермы со стеной чем-то большим, чем гвозди. Вам также понадобятся стальные ленты и скобы.

С другой стороны, расстояние между фермами в 16 дюймов в описанном выше сценарии может привести к тому, что вы сможете отказаться от каких-либо специальных требований к креплению, поскольку уменьшенное расстояние между фермами может свести на нет необходимость усиления соединений фермы со стеной.

Однако большинство из нас не живет в зонах ураганов и может не беспокоиться о поднятии ветра. Однако многие из нас живут там, где есть снег. Чем больше снега на участке, тем больше нагрузка на крышу.

К счастью, любой компетентный производитель ферм учитывает местные снежные условия при изготовлении фермы. Ваша снеговая нагрузка может достигать 40 фунтов на квадратный фут для тех, кто живет в заснеженных районах на западе.

В этом случае вы получите фермы с дополнительным усилением — деревом — чтобы выдержать этот потенциальный вес. Они будут стоить дороже, и, независимо от расстояния между фермами, они все равно должны быть больше из-за потенциальной динамической нагрузки. Вы не сэкономите деньги, сузив интервал.

Другие факторы, учитывающие расстояние между фермами

При выборе расстояния между фермами крыши вы должны учитывать несколько других факторов, которые могут быть важны для вас, когда ваша конструкция будет завершена, например:

• Кровельный материал и обшивка
• Изоляция
• Чердак

Кровельный материал и обшивка с шагом ферм

Помните, что обшивка крыши имеет размеры 4 х 8 футов. Это означает, что вам понадобятся фермы, кратные 12 дюймам. Поставщики не смогут спроектировать для вас ферму, если она не основана на одном из этих кратных 12.

Таким образом, единственными возможными вариантами расстояния между фермами являются 12 дюймов, 16 дюймов, 24 дюйма или некоторое число, кратное одному из этих чисел. В противном случае у вас будет неподдерживаемый край обшивки, когда придет время заканчивать крышу.

Кроме того, тип материала крыши, который вы будете использовать, может повлиять на конструкцию ваших ферм. При заказе ферм обязательно укажите, какой у вас тип крыши. Если это металл, фермы могут быть спроектированы таким образом, чтобы выдерживать более легкую нагрузку, что делает их немного дешевле.

С другой стороны, если вы устанавливаете что-то тяжелое, например, шифер или глиняную черепицу, обязательно укажите это при покупке ферм, так как они значительно увеличат нагрузку на стационарную крышу.

Изоляция

Когда вы изолируете свою крышу, у вас будет меньше термических разрывов, чем дальше друг от друга вы разместите свои фермы. Термическим разрывом может быть элемент каркаса, между которым вы размещаете изоляцию. Древесина не является идеальным изолятором и может снизить энергоэффективность конструкции.

Меньшее количество ферм потенциально означает, что вы можете плотно уложить больше войлоков или пенопласта, что означает большую эффективность с точки зрения потерь тепла или охлаждения.

Чердачное помещение

Одним из недостатков ферм в доме является то, что лямки — внутренняя часть фермы, часто имеющая V-образную форму, — обеспечивают человеку мало места для комфортного передвижения. Если вы хотите жилое пространство на чердаке, вам понадобится ферма другого типа, которая, вероятно, будет дороже.

Кроме того, если вы выберете другой тип фермы, чтобы увеличить площадь чердака, ваши требования к расстоянию также могут измениться. Чердачная ферма может использовать больше дерева и требует меньшего расстояния, чем стандартная фронтонная ферма.

С другой стороны, вы всегда можете запросить у своего поставщика фермы разных типов, чтобы все они имели одинаковое расстояние, что обычно и делается. Если это так, будьте готовы к тому, что разные типы ферм будут иметь разную стоимость, поскольку некоторые из них будут содержать больше пиломатериалов или пиломатериалы более высокого качества, чем другие.

Как рассчитать расстояние между фермами и стоимость

Расчет расстояния между фермами — это экономическое упражнение. Когда придет время планировать ваше здание, обратитесь в свой магазин строительных материалов, чтобы получить расценки на вашу ферму: уклон, пролет и расстояние. Запросите расценки на фермы на 16 дюймов и 24 дюйма по центру. Как только вы это поймете, вы сможете заняться математикой.

Прежде чем мы займемся математикой, имейте в виду, что вам всегда понадобится на одну ферму больше, чем вы рассчитали для самой первой фермы, которая будет располагаться на боковой стене и будет служить первой фермой.

Допустим, поставщик продает вам фермы с шагом 24 дюйма по центру по 4 доллара за погонный фут. Если ваши фермы имеют длину 30 футов, вы просто умножите 30 × 4, что составляет 120 долларов за единицу. Если у вас дом длиной 40 футов, вам понадобится 20 ферм плюс еще одна, всего 21. 21×120 стоит 2520 долларов за ваши фермы.

Теперь предположим, что поставщик продаст вам фермы с шагом 16 дюймов по цене 3,75 за погонный фут. Во-первых, мы умножим 3,50 × 30, что составляет 105 долларов за ферму. Теперь нам нужно больше ферм для этого расстояния, так что 40’x12’’ это 480’’. Разделите это на 16 дюймов, и вы получите 30 ферм плюс еще одну. Теперь мы умножим нашу цену за единицу, 105 × 31 долл. США, что составляет 3255 долл. США.

Калькулятор расстояния между фермами: сколько ферм мне нужно?

Если вы не разбираетесь в математике, калькулятор стропильных ферм поможет вам сэкономить время и не допустить ошибок. Вам нужно знать две вещи: длину вашей крыши (не ширину) и желаемое расстояние между фермами.

Например, если вы хотите разместить свои фермы на расстоянии 24 дюйма, а ваш дом имеет длину 50 футов, калькулятор сообщит вам, что вам потребуется 26 ферм, так как мы делим 50 футов на 2 фута (24 дюйма). Конечно, 50/2 на самом деле 25, но вам понадобится одна дополнительная для вашей первой фермы, которая находится на первой краевой стене вашего дома.

Расстояние между стропильными фермами для металлической кровли

Расстояние между стропильными фермами для металлической крыши не будет отличаться от расстояния для асфальтовой кровли. Металлическая кровля, как правило, намного легче, чем битумная черепица, и ферм, предназначенных для поддержки стандартной асфальтовой крыши, будет более чем достаточно для поддержки металлической крыши.

Помните, что фермы проектируются с учетом снеговой нагрузки, подъемной силы и расстояния между ними. Поэтому, если вы думаете, что можете разместить свои фермы еще дальше друг от друга с помощью металлической крыши для ферм, рассчитанной на расстояние 24 дюйма, то вы просите об отказе крыши.

Так как ваша металлическая крыша имеет меньшую собственную нагрузку, временные нагрузки и подъемная сила ветра играют гораздо большую роль с точки зрения сил, действующих на вашу крышу.

Расстояние между фермами амбара на опорах

Амбары на опорах немного отличаются от других конструкций тем, что расстояние между элементами каркаса крыши, такими как фермы, может значительно увеличиваться. Почему?

Амбары на столбах поддерживаются столбами внутри каркаса стены. Поэтому усилия, которые ферма оказывает на стены, поглощаются стойками, а не стандартным каркасом стены, как в доме. По этой причине у вас может быть меньше ферм, которые часто будут совпадать с размещением столбов в стенах сарая.

Расстояние между фермами столбового амбара должно составлять 4 или 8 футов для соединения с колоннами в стене амбара. Фермы будут спроектированы так, чтобы соответствовать любому расстоянию, и вам нужно будет определить, что лучше всего подходит для вашего сарая. Чем дальше расположены фермы, тем они дороже. Однако вам потребуется удвоить число, как для 8’ o.c.

Все ли фермы расположены одинаково?

Нет, фермы сильно различаются, и существуют сотни конструкций. Конечно, ваш средний дом будет состоять из одного или двух из нескольких дизайнов.

В зависимости от типа вашей фермы вам может потребоваться разное расстояние между ними. Существует множество различных типов ферм, и производитель/инженер расскажет вам, как их расположить.

Например, фронтонные фермы предназначены для установки на любом конце крыши с дополнительным пиломатериалом для крепления обшивки. Ножничные фермы обеспечивают больше пространства над потолками или приподнятыми потолками. Эти фермы, как и многие другие, могут иметь разные требования к установке и могут располагаться иначе, чем другие.

Заключение

Когда придет время планировать следующую крышу, помните, что вы должны получить оценки от вашего местного поставщика ферм для всех различных расстояний. Они определят для вас требования к нагрузке и подъему на основе различных расстояний между фермами, а также расценки для каждой из них.

Также имейте в виду, что больше ферм не всегда лучше. Чем больше ферм, тем больше остальная часть каркаса дома. И хотя это не обязательно плохо, это также показывает, что чем больше каркаса вы складываете наверху своего дома, это не означает, что он делает ваш дом прочнее.

Рассмотрим конечный продукт. Как вы будете крепить обшивку крыши и какой тип кровельного материала вы хотите? Как вы будете утеплять потолок? Все эти факторы следует учитывать, прежде чем размещать фермы. И, наконец, никогда не начинайте строительство, пока не будет определено расстояние между фермами и не заказаны фермы.

Евгений Сокол

Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

На каком расстоянии должны располагаться фермы сарая?

Джек | 2 ноября 2020 г.

Сельскохозяйственные амбары
сельское хозяйство
Амбары
Сельское хозяйство
Улучшение дома
Информация о полюсном сарае
Пост-каркасная конструкция
Проекты
Жилой

Один из наиболее частых вопросов, которые я слышу при обсуждении конструкции стоечного каркаса, заключается в том, на каком расстоянии друг от друга должны располагаться фермы сарая?

В зависимости от вашего строителя или проектировщика здания, обычный диапазон составляет от 2 футов по центру до 10 футов по центру, при этом большинство строителей используют либо 4, либо 8 футов по центру, либо их сочетание.

Так что же лучше?

Многое зависит от конструкции вашей фермы и местных ветровых/снеговых нагрузок, которые должно выдерживать ваше здание. Здесь, в нашей местности на Среднем Западе, выпадает умеренное количество снега, поэтому мы должны учитывать особенно суровые зимы, которые могут разрушить плохо построенное здание.

8 футов по центру отлично работает и имеет свои преимущества, такие как скорость установки меньшего количества ферм и более тяжелая конструкция, позволяющая выдерживать большие нагрузки, и на сегодняшний день это наиболее распространенный интервал в нашем регионе. Альтернативно, вот несколько причин, по которым вы можете рассмотреть 4 фута. вместо этого по центру.

1. Добавленная конструкция: наличие ферм через каждые 4 фута позволяет нам быть уверенными в том, что имеется больше точек крепления и соединений для поддержки конструкции крыши, а также дает нашим клиентам уверенность в том, что крыша никогда не будет «проваливаться» 8′ пролетов. Пока 8 футов в центре построены правильно, у вас никогда не будет проблем с «провалами», но если у вас есть строитель, который не понимает правильную установку ферм с более широким пролетом, это может быть проблемой. Убедитесь, что ваш строитель/вы знаете, как правильно установить 8 футов на центральные фермы, и у вас не возникнет никаких проблем.

   4’ на центральных фермах, опирающихся на стойки и двойные стойки

2. Простота подвешивания металлических потолочных панелей: с центральными фермами длиной 4 фута вы можете прикрепить металлический потолок непосредственно к нижней части ферм без дополнительных деревянных креплений. Это отличная вещь, особенно если учесть, что она экономит время и деньги на дополнительную древесину, необходимую для перекрытия зазоров более 4 футов. Когда мы планируем дом из сарая на столбах, часто мы предлагаем 2 фута или 4 фута по центру фермы для домашней части, где будет установлен потолок из гипсокартона, и от 4 до 8 футов по центру в магазине, где будет установлен металл.

   Внутренняя отделка металлом проста в уходе и всегда выглядит чистой!

3. Двойные перемычки. Традиционно 8 футовых центральных ферм располагаются прямо над стойками, которые также расположены на расстоянии 8 футов от центра, что является очень прочным соединением, но с 4 футами по центру вы по-прежнему получаете это соединение, а также дополнительную ферму.
