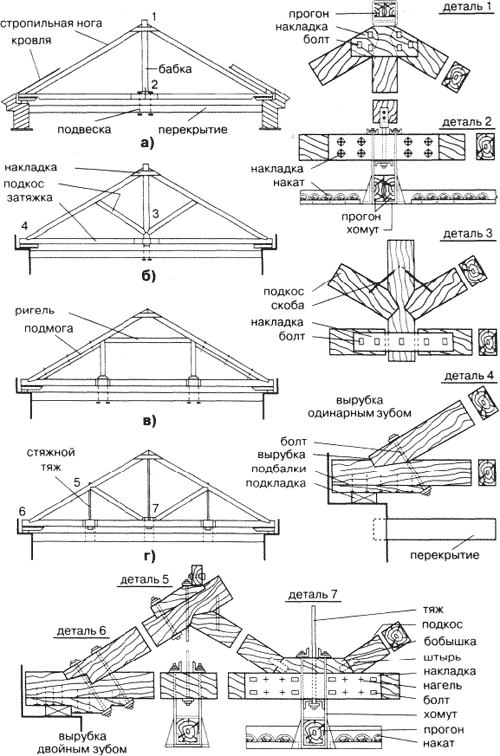

Инструкция по монтажу стропильных ферм

Установите рабочие платформы длямонтажа ферм. Одна из самых трудных работ, требующая особой внимательности и аккуратности –монтаж ферм – происходит на высоте. Она требует способностей и навыков, стоя на узкой доске высоко над землей, прибивать фермы к стенам. Если Вам это кажется трудным или неудобным, можно попробовать работать с лестницы или строительных лесов.

Отметьте места размещения ферм. До прибытия ферм на площадку отметьте места их размещения на верхней обвязке стен в соответствии с проектом. Прикрепите длинные ленты к краям внешних стен и отметьте по всей длине здания эти места, ставя крестик на дальней стороне каждой отметки. Сделайте то же самое для длинных внутренних стен, идущих параллельно внешним. Разметьте с тем же шагом несколько досок 22х100х6000 – позднее они будут использоваться как временные связи для вертикального удержания ферм в нужных местах.

Монтаж фронтонной фермы.

Первой монтируется фронтонная ферма, также называемая щипцовой, на верхнюю обвязку торцевой стены. Иногда такие фермы вместо угловых подкосов имеют вертикальные подкосы для облегчения монтажа отделки и сайдинга. Многие строители предпочитают закрывать фронтонные фермы OSB (ОСП – ориентировано-стружечная плита) и даже заканчивать такой сайдинг до поднятия фермы. Другая возможность – нарезать обшивочные листы на земле, поднять ферму и затем уже прибить предварительно нарезанные листы. Разумеется, легче прибить покрытие фермы на земле, но это значительно утяжеляет ферму и затрудняет процесс установки. Если Вы все же решите обшить ферму до поднятия, сделайте припуск ниже балочного перекрытия примерно на 40мм . Выступающую часть OSB следует прибить к верхней обвязке как только фронтон будет поднят.

Подъем фермы.

Если фермы не были подняты на стены во время доставки, и у Вас нет подъемной техники, их надо поднимать руками. Один из способов сделать это – установить прочные лестницы по углам здания. Если Вы монтируете длинные фермы, установите дополнительно две подъемные перекладины в середине стены от верхней обвязки до земли под тем же углом, что и лестницы. Два человека поднимаются по лестницам вместе с фермой, удерживая её нижний пояс поперёк лестниц и перекладин. Один человек с земли помогает поднимать ферму шестом (шест удерживает ферму в месте соединения стропил). Еще один человек принимает и выравнивает ферму, стоя наверху – посередине верхней обвязки.

Если ферма небольшая, один человек наверху может втянуть её на противоположную стену по временной подъемной перекладине.

Закрепление фермы.

Убедитесь, что свесы крыши точны и внешняя сторона нижнего пояса фермы идет вровень с внешней стороной верхней обвязки стены. Скрепите нижний пояс фермы с верхней обвязкой стены гвоздями 90мм под углом каждые 40см.

Установка остальных ферм.

После установки фронтонной фермы, поднимайте и устанавливайте вертикально следующую ферму. Подвиньте ее вправо или влево для выравнивания свеса крыши, затем прибейте ее к верхней обвязке двумя 90мм гвоздями с одной стороны нижнего пояса фермы и одним 90мм гвоздем с другой стороны или используйте специальный крепеж. Таким же образом установите еще несколько ферм. По мере поднятия ферм, скрепляйте их временными связями. Для временных связей используйте доски 22х100х6000. Прибивать их надо на расстоянии примерно 600мм от конька крыши. Временные связи стабилизируют фермы и сохраняют интервалы между ними.

После того как четыре-шесть ферм подняты и поставлены на свои места, выровняйте конечную ферму по отвесу и начинайте скреплять крышу. После установки вертикально по отвесу фронтонной фермы установите диагонально 22х100 поперечную связь от середины верхней обвязки внешней конечной стены (где установлена фронтонная ферма) к следующей ферме. Поперечная связь должна идти снизу вверх под углом 45 градусов и прибиваться к вертикальной стойке фермы или подкосам с внутренней стороны фермы. Если фронтонная ферма установлена строго вертикально, следующая ферма, связанная с ней, тоже будет вертикальной. Когда все фермы установлены, прибейте поперечные связи на другом конце крыши. На длинных крышах используйте дополнительные диагональные поперечные связи рядом с серединой дома для дальнейшего укрепления крыши.

Стабилизация поясов ферм.

Для стабилизации ферм к ним надо прибить длинные доски в один или два слоя сверху нижних поясов ферм рядом с серединой фермы. Вы можете двигать эти связи в ту или другую сторону, если требуется освободить доступ к чердаку. Прибейте эти длинные связи к каждой ферме двумя 70мм гвоздями в случае одного слоя или 90мм гвоздями в случае двух слоев.

Дополнительные 22х100 связи часто прибивают под углом 45 градусов к нижней стороне стропил или подкосов в направлении от обвязки к коньку. Прибейте эти связи к каждой ферме двумя 90мм гвоздями. Это обеспечит поперечную устойчивость всей крыше.

Монтаж подстропильных и стропильных ферм

Главная \ Изготовление, монтаж металлоконструкций \ Монтаж подстропильных и стропильных ферм

Для подъема подстропильных и стропильных ферм, обычно применяют стреловые краны. Одиночные стропильные фермы пролетом 24, 30 и 36 м перед подъемом укрупняют. Стропуют фермы, как правило, в узлах верхнего пояса, с помощью полуавтоматических или универсальных стропов с применением наклонных стропов (рис. 5,а) или траверсы (рис.5, б).

а — наклонными стропами, б — траверсой; 1 — строп, 2 — ферма, 3 — траверса, 4 — канат для расстроповки

При необходимости фермы до их подъема усиливают (рис.6). Способ усиления указывается в проекте производства работ. При подъеме ферм пространственными укрупненными блоками (рис.7) заранее устанавливают все предусмотренные проектом связи по нижним поясам, а так же распорки и стойки.

1 — скрутка, 2 — бревно, 3 — траверса, 4 — стойка, 5 — верхний пояс, 6 — строп, 7 — замковое устройство

1 — траверса, 2 — ферма, 3 — канат для разворота, 4 — блок покрытия, 5 — стропы

Перед подъемом фермы очищают каркас металлоконструкций от ржавчины и грязи отверстия опорных площадок и прикрепляют планки для опирания плит покрытия. На верхнем поясе фермы монтажники устанавливают временную распорку и навесные люльки. По концам фермы прикрепляют две оттяжки из пенькового каната, чтобы удерживать ферму от раскачивания при подъеме. Между боковыми стойками фермы натягивают стальной страховочный канат, К которому монтажники крепят карабины предохранительных поясов. Такая страховка позволяет монтажнику безопасно перемещаться по нижнему поясу фермы.

Фермы допускается строповать в двух или четырех узлах верхнего пояса. До подъема фермы монтажники проверяют надежность грузозахватных приспособлений, правильность строповки и равномерность натяжения стропов. При подъеме и установке фермы участвует звено из пяти человек. Два монтажника с помощью пеньковых оттяжек удерживают ферму от раскачивания.

На место установки ферму направляют монтажники, находящиеся в люльках у ее опорных узлов. Два монтажника в это время, поднявшись на ранее установленную ферму с помощью каната поднимают распорку и закрепляют ее. Работу на высоте монтажники выполняют, прикрепившись карабином Монтажного пояса к страховочному канату.

Для временного крепления фермы устанавливают парные расчалки с углами наклона к горизонту и к плоскости расчаливания не более 45°. Расчалки прикрепляют к якорям или ранее смонтированным конструкциям. В том случае, когда раскрепление фермы с помощью расчалок оказывается недостаточным, устойчивость ее обеспечивается усилением верхнего пояса либо другим способом, который указывают в ППР. Окончательно приваривают фермы к Колоннам и проверяют ее вертикальность монтажники, находясь в монтажных Люльках.

Советы по установке стропильных ферм: как их правильно установить

Распространите любовь

В наши дни кажется, что стропильные фермы превзошли стропила как самый популярный способ создания каркаса крыши, и по многим причинам. Они не только более доступны по цене — стропильные фермы также чрезвычайно универсальны и удобны, позволяя строителям преодолевать большие расстояния между стенами без дополнительной центральной опоры.

Поскольку во многих домах используются открытые пространства и большие планы этажей, неудивительно, что как подрядчики, так и домовладельцы предпочитают кровельные фермы традиционным крышам с деревянным каркасом. Еще один бонус: стропильные фермы быстро и легко настраиваются, что снижает затраты на ручной труд.

Однако, несмотря на то, что стропильные фермы относительно просты в установке, вам нужно знать, что вы делаете. По-прежнему существует значительная вероятность ошибки, особенно если вы не нанимаете профессиональных кровельщиков или строителей для помощи в работе.

Сегодня мы поделимся пятью советами по правильной установке кровельных ферм с самого начала.

1. Поймите, какие кровельные фермы вы используете

Это может показаться простым, но это важный совет. Различные стили стропильных ферм требуют разных стратегий при установке.

Например, фермы вальмовой крыши (часто используемые в местах с сильным дождем или снегопадом) наклонены вниз в каждой точке. Эти фермы относительно просты в установке — настолько, что в большинстве ситуаций они даже не требуют использования крана.

Однако не каждая ферма будет такой простой. Сегодня нередко можно увидеть сводчатую ножничную ферму со сундуком и мансардным помещением в одной и той же конструкции фермы.

Когда вы отклоняетесь от простой и легкой установки фермы, возрастает потребность в дальнейшем планировании и руководстве. Убедитесь, что вы точно понимаете, что влечет за собой конструкция вашей фермы, и готовы ли вы правильно выполнить каждый шаг установки.

2. Установите элементы стропильной фермы перед подъемом

Этот совет поможет вам не забегать вперед во время установки стропильной фермы. Например, вы не хотите поднимать фермы на верхний этаж здания только для того, чтобы понять, что все элементы не подходят друг к другу, как тщательно сложенные кусочки головоломки.

Если вы используете сборные фермы, вы получите схему и схему конфигурации фермы от производителя. Это позволяет довольно легко понять, как фермы должны сочетаться друг с другом. Обычно каждая часть пронумерована, и вы можете следовать инструкциям до Т.

Как только вы узнаете, как фермы будут соединяться друг с другом, вам и вашей команде нужно будет сопоставить фермы с соответствующими номерами на настенных пластинах. Только после этого можно прибивать к стене первую ферму и прикреплять скобу, необходимую для поддержки.

3. Прикрепите коньковые балки к каждой ферме

После того, как первая ферма прибита гвоздями и прикреплена к распорке, вы можете аналогичным образом перейти ко второй ферме. На вершине каждой фермы вам нужно будет прикрепить коньковую балку, которая будет передавать нагрузки на опорные или фронтонные торцевые стены.

Эта балка служит опорой для противоположных стропил. Он будет простираться до дальнего конца крыши и нависать над фермами. В некоторых случаях могут потребоваться дополнительные опоры за пределами этой коньковой балки.

4. Только гвозди, указанные производителем

Как мы уже говорили, если вы устанавливаете сборные фермы крыши, у вас должны быть подробные инструкции от производителей, включая обозначенные места для прибивания ферм. Не игнорируйте эти инструкции — это может привести к растрескиванию элементов фермы, а забивание гвоздей в других местах может привести к аннулированию гарантии производителя на фермы.

5. Всегда держите фермы на одном уровне

Обратите внимание на инструкции по направлению ферм крыши. Даже если лямки выглядят одинаково, существует определенное направление, в котором должна быть обращена каждая ферма. Если вы проигнорируете указанные направления, вы можете получить фермы, которые нуждаются в дополнительной поддержке, но не имеют надлежащей несущей способности.

Дополнительный совет: правильно храните фермы крыши

Наконец, мы хотим напомнить вам, что то, как вы храните фермы до и во время установки, чрезвычайно важно. Никогда не храните фермы в непосредственном контакте с землей или на неровном полу. Это может привести к накоплению влаги, деформации и общим проблемам с каркасом.

Вместо этого храните фермы так, чтобы их вес не приходился на хвосты. Затем поставьте их вертикально в вертикальное положение, чтобы они оставались сухими и прямыми.

В заключение

Будем откровенны: установка стропильной фермы — это один из тех проектов, где действительно может понадобиться помощь профессионала. Даже если вы выполняете большую часть работы самостоятельно, ничто не заменит многолетний опыт работы с различными типами ферм и стратегиями установки.

Компания Hitek Truss обслуживает всех, от опытных подрядчиков и архитекторов до индивидуальных домовладельцев. Уже более 75 лет мы поставляем высококачественные деревянные элементы ферм для крыш и перекрытий на заказ во Флориде.

Если вы только начинаете проектирование фермы крыши или до начала установки осталось несколько дней, не стесняйтесь обращаться к нам с вопросами. Крыша является важным компонентом любого здания, с которым вы не можете позволить себе возиться.

Позвоните по телефону 352-656-6222, чтобы поговорить с экспертом по проектированию ферм сегодня, или отправьте нам сообщение онлайн. Мы здесь, чтобы помочь.

Делитесь любовью

Как установить кровельные фермы

Строите ли вы гараж, хижину или дом, кровельные фермы помогут вам сэкономить много времени и денег. Вот что вам нужно знать о том, как правильно установить фермы крыши, независимо от того, что вы строите.

Каковы преимущества установки заводских кровельных ферм?

Изготовленные стропильные фермы имеют много преимуществ в процессе строительства. Вот некоторые из них:

Низкая стоимость

По сравнению с аналогичными стропилами крыши, кровельные фермы намного экономичнее и проще в установке, что делает их отличным проектом «сделай сам». Как правило, кровельные фермы могут стоить на 30-50% меньше, чем каркас крыши на месте.

Precision-Engineering

Фермы изготавливаются в контролируемой среде с использованием передового программного обеспечения и технологий, что оставляет минимальное пространство для ошибок. Точность важна для правильной подгонки всех компонентов, и установка изготовленных ферм — лучший способ обеспечить это качество.

Быстрая установка

Кровельные фермы устанавливаются очень быстро, что иногда позволяет выполнить работу, на которую в противном случае ушли бы недели, всего за несколько дней или даже часов! Многие пакеты стропильных ферм поставляются с инструкциями, которые помогут вам в этом процессе. Это может сэкономить вам много времени, денег и энергии.

6 шагов для безопасной и эффективной установки кровельных ферм

В большинстве случаев заводские кровельные фермы можно установить всего за один день. Однако, если вы новичок в этом процессе, это может быть немного кривой обучения. В этих шести шагах мы объясним, как безопасно и эффективно установить стропильную ферму.

1. Будьте информированы, готовы и соблюдайте меры безопасности

Как и в случае любого строительного проекта, перед началом работы важно убедиться, что у вас есть все знания, материалы и защитное оборудование хорошее начало!). Вот некоторые передовые методы обеспечения безопасности при строительстве, о которых следует помнить:

• Убедитесь, что ваша лестница заземлена и устойчива
• Не работай в одиночку
• Носите обувь на резиновой подошве с хорошим сцеплением
• Дождитесь безветренной сухой погоды
• Носить каску

2.

Отметьте положения ферм крыши

Когда вы будете готовы к установке, начните с разметки стеновых пластин в местах, где вы планируете разместить фермы. Обычно фермы располагаются на расстоянии около 2 футов друг от друга в центре. Не забудьте сделать это на настенных панелях с обеих сторон.

3. Поднимите и временно закрепите первую ферму крыши

Вручную или с помощью крана поднимите первую ферму и поместите ее на крышу в вертикальной плоскости так, чтобы она совпадала с концом диагональной связи стропила. Временно прикрепите первую ферму к обеим соответствующим пластинам стены.

4. Поднимите и временно закрепите другие фермы

Поднимите вторую ферму и временно привяжите ее к первой ферме с помощью горизонтальных связей вдоль стропил и потолочных стяжек. Обе фермы должны быть вертикальными. Повторите этот процесс с остальными фермами, временно прикрепив их к той ферме, которая стояла ранее.

5. Закрепите постоянные раскосы и снимите временные раскосы

После того, как все фермы установлены и временно раскреплены, прикрепите постоянные диагональные раскосы к каждой из стропил под углом 45°. Сделайте это, прибив их гвоздями к стеновой пластине, закрепленной как можно выше на первой ферме, а также оставив место для верхней продольной распорки позже. Затем прикрепите продольные распорки к оставшимся стропилам, стойкам и потолочным стяжкам. В этом случае временное крепление становится ненужным и может быть удалено.

6. Дважды проверьте вертикальное выравнивание

Теперь стропильные фермы должны быть установлены и надежно закреплены, но перед тем, как вы закончите, остался последний шаг. Дважды проверьте, чтобы все фермы были выровнены по вертикали и не выгибались из своих вертикальных плоскостей.

После этого вы можете отойти в сторонку, взглянуть на свою работу и похвалить себя за хорошо выполненную работу!
