Монтаж реечного потолка: схема установки — инструкция, видео

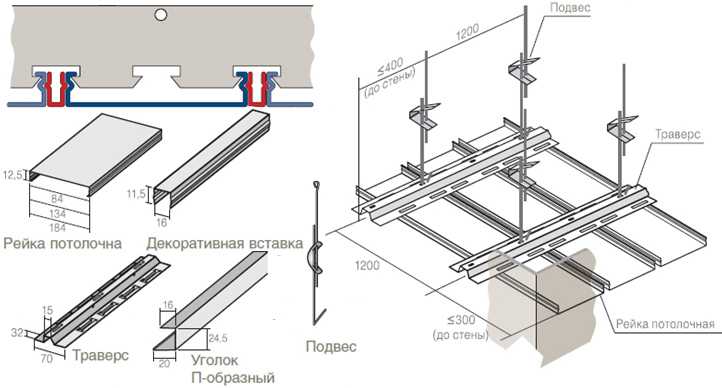

Схема установки реечного потолка (открытый тип — со вставками)

Этапы монтажа реечного потолка

Монтаж реечного потолка открытого и закрытого типа не имеет существенных отличий, по этому рассмотрим последовательность действий на примере установки реечного потолка открытого типа, как наиболее распространенного:

I. Монтаж углового пристенного профиля

Периметральный уголок реечного потолка крепится к стенам по заранее подготовленным меткам горизонтального уровня. Стоит отметить, что в случае установки реечного потолка в помещении, стены которого облицованы керамической плиткой (кафелем), пристенный уголок монтируется параллельно горизонтальным швам между рядами плитки. Это необходимо, чтобы избежать визуального перекоса между потолком и стенами. В остальных случаях горизонтальные метки для уголка находятся при помощи водяного или лазерного уровней. Угловой профиль крепится к стенам на забивные дюбели или саморезы — выбор крепежа зависит от материала стен.

II. Установка несущих гребенок

Прежде чем устанавливать гребенки (стрингеры, траверсы), необходимо определиться с направлением реек будущего потолка. Гребенки устанавливаются на угловой профиль перпендикулярно направлению реек. Для того, чтобы конструкция реечного потолка была достаточно жесткой и не имела провисаний, необходимо соблюдать несколько условий: расстояние между гребенками не более 1200мм; расстояние между стеной и крайней гребенкой не более 300мм.

Гребенка имеет замки для установки реек, поэтому не забывайте проверять, нет ли необходимости её предварительно подрезать для смещения замков в нужную сторону. Это делается для того, чтобы замки на параллельных гребенках совпадали (иначе рейки не установятся), а так же для подгонки симметричной подрезки крайних реек.

В зависимости от расстояния, на которое опускается реечный потолок от несущего перекрытия, гребенки либо прибиваются анкерами непосредственно к черновому потолку, либо подвешиваются на подвесах. Подвесы могут быть перфорированные (для профилей к ГКЛ) или регулируемые пружинные.

III. Установка реек и вставок

После установки гребенок нам остается закрепить на полученном каркасе рейки и вставки (дизайн потолка может быть без вставок). Подрезка реек по длине, а так же подрезка крайних реек по ширине осуществляется при помощи строительного ножа и ножниц по металлу. Ножницами по линии разметки перестригаются боковые ребра жесткости рейки, а затем по линейке ножом делается насечка на внутренней поверхности. Алюминиевая рейка легко переламывается после нескольких сгибов вдоль насечки, образуя аккуратный ровный край. Узкие вставки отрезаются по длине аналогичным образом, только насечку ножом делать не обязательно.

Видео: Монтаж реечного потолка

Тег video не поддерживается вашим браузером. Скачайте видео.

Видео: Установка реечного потолка

Тег video не поддерживается вашим браузером. Скачайте видео.

Видео-презентация реечного кубообразного потолка Baffle

Статья о реечных потолках

Каталог реечных потолков

Калькулятор реечного потолка

Монтаж реечного потолка своими руками: инструкция, видео, нюансы

Содержание статьи

• 1 Какими могут быть реечные потолки
  • 1.1 Закрытый тип
  • 1.2 Открытый тип
  • 1.3 Полуоткрытый тип
  • 1.4 Цены на реечные панели для потолков
• 2 Из чего делают реечные потолки
• 3 Как произвести сборку реечного потолка
  • 3.1 Металлический реечный потолок
  • 3.2 Цены на популярные модели электродрелей
  • 3.3 Деревянный реечный потолок
  • 3.4 Цены на различные виды брусков
  • 3.5 Видео — Монтаж реечного потолка в ванной комнате
  • 3.6 Видео — Монтаж реечного потолка

Какими могут быть реечные потолки

Как уже было сказано, реечных потолков существует несколько разновидностей. Это могут быть поверхности из деревянной шпунтованной доски, пластиковых и МДФ панелей, или же просто потолок, который собирается из присоединенных к каркасу деревянных реек. Все эти потолки, из какого бы материала они ни были собраны, разделяются на три основных вида.

Закрытый тип

Собранная поверхность не имеет зазоров между элементами, внешне она выглядит как одно целое, заметными остаются только швы, которые могут быть замаскированными или, наоборот, ярко выраженными. Сборка таких систем осуществляется в основном по системе шип-паз, когда один элемент является частичным фиксатором для соседнего.

Металлические панели с рисунком под дерево

Собрать такой потолок достаточно просто даже для непрофессионала. Его особенностью является плохая вентиляция пространства между ним и капитальным основанием.

Ярким примером такой поверхности будет потолок из вагонки или пластиковых панелей. Они часто встречаются в технических помещениях, в открытых уличных постройках. Преимущество такого решения в том, что оно полностью закрывает от глаз надпотолочное пространство, а значит, там можно проложить коммуникационные линии и оставить основание в таком виде, какое оно есть, без дополнительной обработки.

Так как подвесной потолок опускается немного вниз от основного, появляется возможность вмонтировать в него точечное освещение и прочую технику, например, акустическую систему. Это пространство можно использовать и для установки слоев тепло- и звукоизоляции. Такая мера распространена на мансардах в малоэтажном строительстве.

Потолок из вагонки в деревенском стиле

Недостаток у такого решения один, и он чисто технический – вы при необходимости не сможете добраться до нужного участка над потолком, не разобрав систему в обратном монтажу порядке.

Открытый тип

Второй тип таких потолков называется открытым. Если вы внимательно сравните снимки, то сразу поймете, в чем кроется отличие систем. В этом случае элементы обшивки не связаны друг с другом. Они по отдельности крепятся к несущему каркасу, который в свою очередь привязан к капитальному основанию.

Реечный потолок открытого типа из деревянных элементов

Смотрятся такие потолки необычно, но особенно гармоничны они в помещениях с очень высокими потолками, чтобы не было видно через щели капитального основания, хотя последнее утверждение носит спорный характер, так как некоторые стили, наоборот, стремятся подчеркнуть эти места. Чтобы убедиться, насколько красивы такие решения, посмотрите следующую фото подборку.

Дизайнерский реечный потолок открытого типа

Над рейками виднеется вентиляционная система, но общей картины это никак не портит

Открытые потолки в азиатском торговом центре

Реечный потолок перекликается со схожей конструкцией на стене

Устанавливая подобный потолок у себя дома, стоит помнить о некоторых нюансах:

1. Преимуществом системы такого типа является возможность добраться до локальных участков надпотолочного пространства без полного демонтажа покрытия – так как рейки закреплены независимо, то и сниматься они могут так же.
2. Такой потолок выглядит легким и воздушным, но только при условии, повторимся, достаточной высоты потолков. Сочетаться он будет далеко не с каждым интерьером – лучше всего его использовать в индустриальных стилях, где наличие на виду коммуникаций только приветствуется.
3. По поводу коммуникаций. Перед тем как смонтировать такой потолок, необходимо тщательно продумать их расположение, чтобы ничего не мешало установке и сильно не бросалось в глаза. Также их стоит очень аккуратно смонтировать, чтобы это не было похоже на нагромождение проводов и труб – используйте различные кабель-каналы и прочие монтажные приспособления. Даже в индустриальных стилях перфекционизм приветствуется.
4. Так же стоит помнить, что разместить над таким потолком слои звуко- и теплоизоляции вам навряд ли удастся. Во-первых, это будет некрасиво, а во-вторых, в помещение будут попадать частицы утеплителя, что иногда даже вредно для здоровья.

Открытые реечные потолки в виде отдельных декоративных элементов

Отдельным классом открытых реечных систем являются пластинчатые потолки из металла. Представляют они собой тонкие металлические панели, защелкиваемые в комплектные траверсы. Подвешиваются они за один край (ребро), перпендикулярно потолку.

Полуоткрытый тип

Последний тип реечных потолков называется полуоткрытым. Он сочетает в себе преимущества двух первых представителей списка. Для их изготовления используется тонколистовой алюминий и пластик – прочие материалы не применяются, так как технологически подобные системы реализовать сложнее.

Основной замысел такого потолка состоит в том, что внешне он создает сплошную поверхность, как закрытая система, однако, по факту, его элементы крепятся также независимо, как в открытой. Конструкционно это выглядит так – сперва крепятся основные панели, а потом зазоры между ними закрываются декоративными планками.

Реечный потолок сложной геометрической формы

Недостаток такого решения – однообразный вид. Посмотрите на фото выше, все, что вы можете, это выбрать цвет металлической панели и вставки — никакого разнообразия форм. Однако не забывайте, что тонкий металл эластичный материал, его можно гнуть (такое свойство доступно не всем панелям), а значит, можно создавать сложные многоуровневые системы.

Узнайте, как сделать монтаж потолка из гипсокартона своими руками, а также ознакомьтесь с инструкцией в специальной статье на нашем портале.

Цены на реечные панели для потолков

Реечные панели для потолков

Из чего делают реечные потолки

Внешний облик такого потолка зависит не только от его типа, но даже в большей степени от материала, из которого он сделан. В этой главе мы рассмотрим наиболее ярких представителей, уточняя их свойства и особенности, на которые следует обратить внимание при выборе.

Таблица 1. Материалы для изготовления реечного потолка

Материал, фото	Описание
Деревянный потолок	Дерево никогда не выйдет из моды. Это натуральный доступный материал, которым человечество пользуется тысячелетиями. 1. Реечные потолки, собранные из него, вполне комфортно ощущают себя в разных стилях (тут влияние больше оказывает их вид), например, кантри и эко стиль. 2. Древесина способна «дышать» — пропускать через себя пар, выводя из помещения лишнюю влагу. Это свойство помогает установиться естественному микроклимату. 3. Такой потолок можно собрать из любых пород, что означает его доступность для любых бюджетов. 4. Из недостатков можно отметить необходимость регулярной обработки, особенно если материал служит в уличных условиях. Добавьте сюда пожароопасность, хотя этот момент касается всех материалов из нашей серии, кроме металла.
Пластинчатый потолок из МДФ	Собирают такие потолки также из МДФ и ДПК. Это искусственные материалы, обладающие разными свойствами. В частности, МДФ лучше использовать для внутренней отделки, так как материал боится влаги. Его внешний вид определяет ламинированная пленка, наклеенная на поверхность. ДПК содержит в составе полимеры, которые делают его невосприимчивым к воздействию воды, поэтому он хорош для отделки веранд, беседок и прочих уличных конструкций. Смотрится он не многим хуже настоящего дерева и не нуждается в периодической обработке. Срок службы качественных изделий составляет не менее 20-ти лет.
Металлические потолки	Металл универсален, гигиеничен и красив. Делаются такие потолки преимущественно из алюминия, хотя можно встретить и стальные модели. Система представляет собой набор из панелей определенного профиля и монтажных шин, в которые они защелкиваются. Монтаж их легок и прост. Потолки из металла не боятся воды, и служат очень долгое время. Внешний вид у них достаточно строгий, поэтому в жилых комнатах такие потолки практически не встречаются – в основном это утилитарные помещения, также офисы и общественные места. За таким потолком достаточно просто ухаживать. Экономически, если брать в расчет срок эксплуатации и начальную цену, он опережает своих конкурентов.
Глянцевый пластик	Самым доступным вариантом реечного потолка будут пластиковые панели. Материал симпатичный, простой в уходе и служащий долго при соблюдении простых правил эксплуатации. Крепиться такая система может на специальные траверсы, но чаще монтируется обрешетка из деревянного бруса или оцинкованного металлического профиля. Материал не боится воды, поэтому хорошо служит в ванных комнатах. Он безвреден для здоровья человека. На улице его лучше не использовать (не считая пластиковую вагонку), так как ПВХ плохо переносит отрицательные температуры.

Как произвести сборку реечного потолка

Эту главу мы разобьем на две части. В одной мы рассмотрим, как установить вариант из металла, а во второй – из дерева. Обязательно дочитайте все до конца, так как установка будет принципиально отличаться.

Металлический реечный потолок

Начнем с металла. Такие потолки представляют собой систему, состоящую из определенных компонентов.

Таблица 2. Элементы металлических реечных потолков

Название детали, фото	Назначение
Основная металлическая панель	Из таких металлических панелей и формируется плоскость подвесного потолка. Обратите внимание на форму ее профиля – края представляют собой часть замкового соединения. Разные модели имеют отличающиеся толщину и ширину, что определяет свойства и внешний вид потолка.
Раскладка	Эта деталь присутствует только в полуоткрытых системах. Именно она устанавливается в качестве декоративной заглушки в зазоры между основными панелями. Обычно эти элементы имеют глянцевую золоченую или серебристую поверхность.
Стартовый угловой профиль	Пристенный профиль формирует периметр подвесного потолка. Он одновременно является крепежным и декоративным элементом. Существует и другая вариация данного профиля – П-образный.
Траверса	Шина, траверса, стрингер, гребенка или несущий профиль – это одна деталь, к которой крепятся и панели, и вставки. Из них собирается каркас, который привязывается к капитальному основанию. Каждая коллекция потолка имеет собственную форму несущего элемента, поэтому все приобретается только в комплекте.
Подвес с тягой	Крепятся стрингеры к потолку при помощи подвесов. Это могут быть прямые варианты, как для гипсокартона, так и вот такие пружинные, как на фото слева. Данные крепежные элементы позволяют регулировать высоту расположения шин. Максимальное расстояние от потолка определяется длиной элемента.

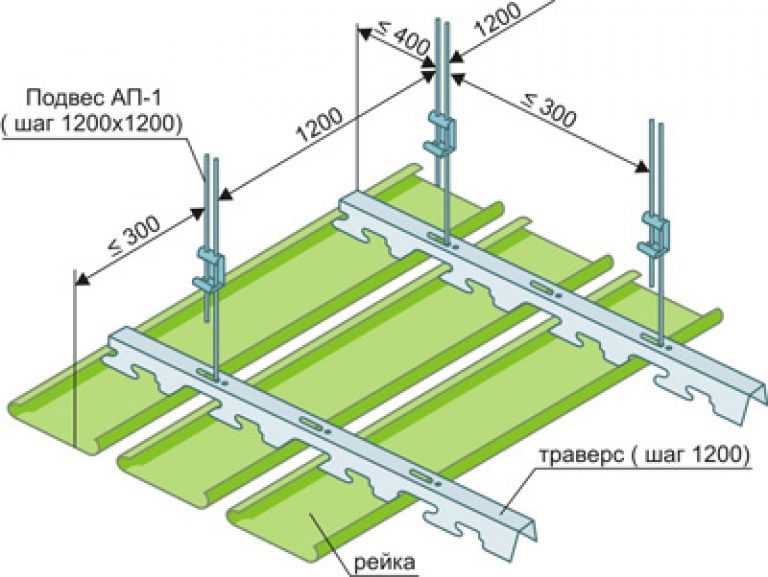

Схематически собранный реечный потолок

Итак, как же все эти детали собираются в одно целое? Далее мы предлагаем вам пошаговую инструкцию по сборке:

Шаг 1 – определения уровня потолка

1. Начинаем с разметки. В работе можете использовать любой удобный уровень, так как такие системы не требуют идеальных замеров. Удобнее всего работать с лазерным осепостроителем.
2. Итак, отступаем от потолка в любом углу по рулетке произвольное расстояние. Если вы будете использовать встраиваемое освещение, то необходимо знать высоту светильников, к которой стоит прибавить еще пару сантиметров под провода, подходящие сверху. По этой точке выставляем наш уровень и переносим метку на все остальные углы, включая внешние.

   Делаем замеры рулеткой

3. От всех полученных меток замеряем расстояние до потолка, чтобы найти самый низкий угол – меньшее расстояние из всех. Если это расстояние меньше необходимого вам отступа от потолка, то откладываем его снова и ставим метку ниже. Замеряем разницу до первой метки рулеткой, например, получилось 2 см. Делаем точно такой же отступ от остальных меток по углам.
4. Далее все метки одного уровня нужно соединить линиями. Для этого можно использовать направляющую и карандаш, либо красящую нить.

   Соединяем все точки

Шаг 2 – подрезка профиля и его разметка

На следующем этапе нужно подрезать пристенный профиль по ширине стены. Сразу приложите его по месту, чтобы убедиться в точности. Резка выполняется ножницами по металлу.

Готовый профиль теперь нужно разметить маркером под крепеж. Точки нужно поставить со средним шагом в 40 см. Обязательно делайте привязку по краям.

Подрезка профиля

Шаг 3 – подготовка стен и профиля

Металлический профиль вместе со стеной сверлить не стоит, так как вы гарантированно получите смещения. Размеченную деталь уложите на ровную доску, и сделайте аккуратные отверстия по меткам. Затем снова приложите профиль к стене и маркером наметьте точки сверления.

Готовые отверстия в профиле

Берем перфоратор или электрическую дрель и делаем отверстия в стене. Если у вас на ней кафель, что весьма вероятно, то сверлить нужно аккуратно, чтобы его не повредить. Применяют для этого специальные перьевые победитовые сверла – ими проходят кафель, а потом перфоратором, уже с ударом, углубляют отверстия по длине используемых дюбелей.

Шаг 4 – сверление кафеля

Цены на популярные модели электродрелей

Электродрели

Шаг 4 – крепление направляющей на саморезы

Далее по отверстиям расставляются дюбели. Если они со шляпкой, то предварительно прикладываем профиль, иначе получится щель. Если шляпки нет, то изменяем очередность – сначала дюбели, потом профиль. Закручиваем в дюбеля саморезы – для надежной фиксации хорошо подходят варианты с прессшайбой, так как широкая и плоская шляпка хорошо прижимает тонкий металл к стене.

Саморезы с прессшайбой

Совет! При затягивании крепежа, обратите внимание на то, не искривляется ли уголок. Если такое происходит, то значит, что у вас неровные стены. В этом случае, при значительных деформациях, направляющую рекомендуется разрезать, иначе у вас получится заметный глазу зазор между ней и декоративной панелью.

Закрепляем профиль саморезами

Шаг 5 – крепление траверсы

1. Крепим шины. Их края заводятся в пристенные элементы. Если направляющая у вас п-образная, то вы сразу получите фиксацию детали. Далее она выставляется по уровню – делать это обязательно, так как деталь может прогибаться под собственным весом.
2. Затем гребенка связывается с потолком через подвесы. Если потолок деревянный, и вы сильно от него не отступали, то можно применить длинные саморезы, но при условии, что они войдут в доски не меньше 2-х см. Шаг между крепежом составляет 90-100 см, не больше. Шаг между соседними стрингерами не должен превышать 50 см.

Закрепляем траверсы

Шаг 6 – установка панелей

Крепим панели. Их края сначала заводятся за направляющий профиль, а затем выполняется защелкивание на каждую траверсу. Все предельно просто и понятно. Первый элемент рекомендуется устанавливать напротив входа в помещение, так как финишная панель будет подрезаться по ширине, что может бросаться в глаза.

Установка панелей

Устанавливаем ламель за ламелью, наполняя потолок.

Важно! Все работы по разведению коммуникаций, должны быть завершены до обшивки.

При сборке вы должны сразу определять точное положение светильников и сделать под них отверстия. Для этого используется абразивная коронка. Делать это ножницами не советуем, так как тонкий профиль обязательно погнется и потеряет свою внешнюю привлекательность. Светильники устанавливаются также до крепления панели – так удобнее и, опять же, меньше риска ее погнуть.

Специальной насадкой можно сделать отверстия по светильники

На этом работа может считаться завершенной. Самым сложным моментом может считаться вырезание отверстий под свет, остальное сделать не составит большого труда.

Деревянный реечный потолок

Потолок из дерева не будет иметь системы заводской стыковки, так как работаем мы с обычными досками, рейками и брусками, однако это не означает, что трудиться будет намного сложнее. Тут все зависит от задумки, то есть геометрической сложности потолка. Обычную плоскость вы обязательно соберете и очень качественно, если не пропустите ни единого шага из нашей инструкции.

Простейшее исполнение потолка из реек

Шаг 1 – подготовка основания

Так как через зазоры между рейками будет заметно основание, его нужно предварительно подготовить. Если перед вами железобетонное перекрытие, то можете его зашпаклевать и покрасить белой краской. При этом нет никакой необходимости заботиться об идеальной ровности, особенно, если в вашем доме царствует деревенский стиль интерьера. Если потолок у вас будет закрытым, то подготовку можно пропустить.

Шаг 1 – подготовка основания

Шаг 2 – сборка каркаса

1. Далее собирается каркас потолка. Он бывает подшивным и подвесным. Первый вариант предполагает крепление поясов прямо к основанию, а второй – монтаж на систему подвесов. Что вам нужно, смотрите сами, по необходимости.
2. В первом случае рейки фиксируются на дюбель-шурупы и в нужных местах под них делаются подкладки для выравнивания потолка. Во втором все немного сложнее.
3. Делаем разметку потолка по аналогии с описанной ранее методикой, с использованием лазерного уровня. По всему периметру помещения крепится брус к стенам. Далее ставятся пояса – шаг между ними 50-60 см. Крепятся они к направляющим на металлические уголки. Если хотите собрать конструкцию так, чтобы крепеж не было видно, то предварительно в направляющих брусках нужно сделать пазы для стыковки деталей, после чего связать все саморезами, заворачивая их сбоку, под углом.
4. Посредине пояса также укрепляются за счет связки с потолком.

Сборка каркаса

Цены на различные виды брусков

Брусок

Шаг 3 – обшивка

Далее на каркас набиваются рейки со строго выверенным шагом, для чего используются дистанционные подкладки. Крепите обшивку на оцинкованные гвозди и саморезы, так как они не окисляются со временем. При необходимости стыковки по длине, делайте это точно по центру поясов.

Обшивка

Готовый деревянный реечный потолок

Монтаж потолочного плинтуса – дело нехитрое, однако у многих домашних мастеров возникают с этим проблемы. В специальной статье полностью разберем, как клеить плинтуса под потолок, чтобы они держались надежно и смотрелись красиво.

На этом все. Если у вас остались какие-то вопросы по монтажу, советуем просмотреть следующие видео.

Видео — Монтаж реечного потолка в ванной комнате

Видео — Монтаж реечного потолка
