В этой статье вы узнаете, как построить основания для здания, какие они бывают, насколько широкими они должны быть (толщина) и с кем нужно связаться, с целью проверить их, чтобы они соответствовали нормам строительства.

Что такое ленточный фундамент?

Известно множество разновидностей фундамента. Различные характеристику грунта, близость размещения деревьев, засыпка земли, типы почв, близость водостоков, скорость ветра, — все это диктует технологию нашей работы над конструкцией основания. Этот проект затронет только ленточный фундамент, наиболее распространенный и широко используемый. Тут будут даны указания о том, что указанный тип структуры может оказаться неподходящим в каких-то условиях. Ленточный фундамент — это сплошная монолитная полоса бетона, помещенная в траншею. Минимальная толщина ее составляет 150 мм.

Обратите внимание на то, что все приведенные здесь значения по закладке могут не подойти к вашему проекту и должны быть проверены архитектором на сайте. Возможно, потребуются образцы и испытания почвы.

В какой ситуации стоит применять ленточный фундамент под дом?

Строительные нормы устанавливают понятную схему и перечень нормативов, соответствуя которым предпочтительно лить описываемый тип. Это обусловлено стенами конструкции фундаментов, размещающихся по центру на определенной полосе бетона. Вот основные из норм, необходимых для соблюдения:

• На площадке для постройки нет искусственного грунта (импортированная почва и т. д.), резкой смены плотности почвы в нагруженной зоне (область пола структуры или «нагрузки») либо рыхлых участки земли, которые могли бы вызвать разрушение конструкции;
• Ширина полосы фундамента соответствует установленным строительным нормам;
• Выбор химических веществ, подходящих конкретным условиям;
• Толщина залитого бетона равна или больше, чем выступ от поверхности стены, и не менее 150 мм;
• Верхний уровень ступенчатого фундамента перекрывает нижний уровень вдвое больше высоты шага, толщины основания или на 300 мм, какой бы он ни был;
• Высота шага не превышает толщину основания;
• Фундаментная лента выступает за грань любого устоя, опоры или дымохода, составляющего часть стены, по крайней мере, столько, сколько она выступает за пределы стены соответственно.

Если вы сможете выполнить все вышеизложенные требования, то нет никаких препятствий для закладки ленточного фундамента для своего домика.

Что лучше предпринять при заливке фундамента

Деревья:

Они высасывают значительное количество влаги из почвы, что особенно значительно в глинистых почвах. Земля будет подниматься и опускаться (даже без деревьев) при всяческих условиях, а в сухом лесу растения продолжают извлекать воду, а затем еще больше сжимать глину. Ее уровень может подняться и / или упасть до 40 мм вокруг дерева в промежутке «зима — лето».

Там, где дерево было срублено, в условиях глинистых почв земля иметь способность набухать до 150 мм, по той причине, что корни не могут тянуть влагу больше. Это естественно может повлиять на фундаменты и любые водостоки в корневой зоне дерева.

Существует общепринятый эмпирический закон, который гласит, когда такое может быть при построении ленточных оснований, что конструкция обязана находится на расстоянии от дерева / ьев, по крайней мере, которое будет больше его величины. Предполагается, что принимаются особые меры предохранения (если только исследование не показывает их нужность) с основаниями, обязанными быть построенными в пределах площади, равной высоте выросшего дерева в будущем. В местах расположения деревьев рядами такой промежуток может быть увеличен до значения, в 1,5 раза превышающего высоту дерева. Эти меры предосторожности могут включать укладку фундаментов или иные меры, которые, по мнению экспертов, считаются необходимыми. Следует также помнить, что мертвые деревья в итоге гниют под землей, и это может привести к образованию трещин и разрушению опоры. Чтобы избежать неприятных последствий, можно произвести армирование углов фундамента. Посмотрите пошаговую инструкцию, как совершить это своими руками в данном видео онлайн.

Добыча полезных ископаемых:

Если в этом районе когда-то проводилась добыча полезных ископаемых, нужно провести особую проверку с местными органами власти в отношении объема работ.

Размеры фундамента определяются нагрузкой на них. Эта нагрузка распространяется по всему зданию и стенам, которые фактически находятся на фундаменте… Например, вес крыши, практически самой тяжелой части конструкции, распространяется через стропильные фермы крыши к стенам здания. То же самое происходит с висячими полами, находящимися в доме. Эта «загрузка» рассчитывается для заливки, и фундамент обязан быть соответствующим ей. Однако качество земли тоже влияет на описываемый критерий. С этой целью в строительных нормативах для конструкций опоры создана таблица, определяющая масштаб фундамента для какой-либо нагрузки в конкретных грунтовых условиях. Эта таблица называется Таблицей 12.

Расчет нагрузки при проектировании монтажа ленточного фундамента

Нагрузка измеряется в Ньютонах, которые рассчитываются путем взятия веса конструкции в килограммах и умножения ее на 9,81 на калькуляторе, что представляет собой, по сути, максимальную гравитационную нагрузку на эту структуру. Поэтому для проектирования фундаментов необходимо знать нагрузку здания, которую можно измерить тремя способами:

1. Собственный вес: это сила, приписываемая общей структурной массе здания, как упомянуто выше, крыша и т. д. Это будет вес всех материалов, умноженных на 9.81.
2. Наложенная нагрузка: это сила, которая будет наложена на здание в качестве людей, мебели и фурнитуры. В эту категорию войдет снежная нагрузка, и при расчетах будет учитываться это во всех расчетах фундаментов. Как правило, для строительства зданий в среднем этот показатель равен 1,5 кН / квадратный метр, на плоские крытые здания оказывается снеговая нагрузка такого же значения, а на крышах, наклоненных более, чем на 30 градусов, обычно составляет 0,75 кН / квадратный метр;
3. Ветровая нагрузка: здесь очень много переменных, которые стоит учесть. В первую очередь вам нужно знать показатель «динамической силы». Для наших целей и при условии, что здание будет относительно невысоким, в нормальной, достаточно защищенной среде допустима цифра 1 кН / квадратный метр.

Используя эти цифры, можно с достаточной степенью уверенности предположить (и с учетом земельных условий), что общая нагрузка от среднестатистического двухэтажного дома на землю не будет превышать 50 кН / метр.

Глубина, на которую будет заложен ваш фундамент, должна определяться местными властями, которые будут принимать решение на основе наземных условий.

После того, как они были определены, рассчитаны нагрузки и вычислена ширина фундамента, необходимо найти значение глубины, на которую будет заливаться бетон. Это невероятно сложная процедура для обычного человека, связанная с расчетами перфорирования (склонность веса пробивать отверстие в бетонной основе) и натяжения (склонность основания к изгибу под весом), прочности конструкции и все виды математических подсчетов. Прочность на сжатие бетона в большинстве фундаментов измеряется как 15-20 Н на квадратный миллиметр. Номинальная смесь для фундаментов называется смесью C15P (P = портландцемент) и состоит из 1 цемента, 2 песка и 6 грубого гравия. Общепринятым правилом считается то, что глубина конструкции основания должна быть равна или больше расстояния от передней части стены до края фундамента. Глубина заложения в любом варианте будет не менее 150 мм. В определенных ситуациях арматурная сталь может быть введена в ленточный фундамент, чтобы допустить меньшее углубление для бетона. Это будет проектная ситуация, называющаяся армирование. Следует также помнить, что при постройке фундаментов в работе с блоками и / или кирпичной кладке в яме нужно найти место, чтобы стоять и работать. Предполагается, что лучшими для закладки являются бетонные фундаменты, ширина которых равна 600 мм и глубина — 250 мм. Такие данные будут вписываться почти во всех предполагаемых случаях при строительстве частных домов. Выход из помещения значительно облегчается при условии, что основания более широкие, и позволяют наличие погрешности при земляных работах. Стоит также отметить, что 600 мм — это стандартный размер для ковша экскаватора!

Во множестве ситуаций выбирается заливка углубления фундамента бетоном, так как это во много раз дешевле. Оплата труда, связанного с укладкой кирпича, и кирпичей или блоков и других материалов обычно больше затрат на литье бетона на нужную высоту, которая в большинстве случаев определяется в пределах двух кирпичных ступеней над уровнем земли. Самой частой проблемой здесь оказывается подбор марки бетона. Существует много видов, позволяющих сделать фундамент. В строительных магазинах города Минска вы можете попросить совета у консультанта, который всегда поможет вам сделать правильный выбор.

На стены, заложенные под землей, производится давление с земли в обоих направлениях и они расцениваются как удерживающие стенки. Поэтому в большом числе частных домов указанного типа указывается, что любая полость заполнена жидкой смесью бетона (обычно указывается, как правило, 8 балласт = 1 цемент) до уровня почвы и во всех случаях на 150 мм ниже уровня течения грунтовых вод

Какой фундамент заложить под забор

Хороший ленточный фундамент представляет собой сплошную монолитную полосу, которая проходит через всю длину забора или по его передней части. Данная лента применяется с целью, чтобы ограда не деформировалась на рыхлых почвах. Лучшая конструкция основания под каменный или кирпичный забор – монолитный ленточный фундамент. Он выйдет прочным, долговечным и несложным в заложении, но стоимость может не порадовать.

Помимо всего вышеизложенного, советуем прочитать про выбор бетона для фундамента.

минимальная и максимальная, пример расчета

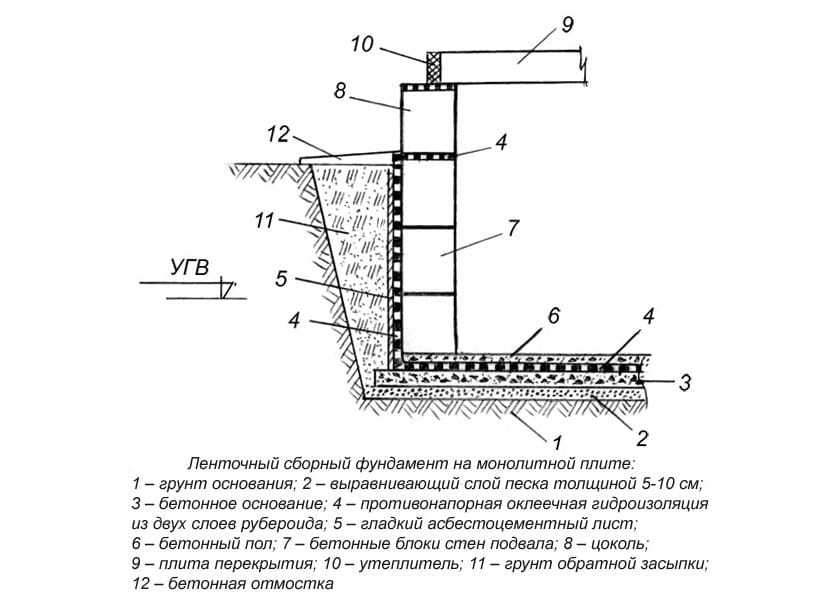

Монолитные и сборные фундаменты ленточного типа являются наиболее распространенными в малоэтажном строительстве. Это объясняется оптимальным соотношением надежности, несущей способности и финансовых затрат на строительство.

Содержание

• От чего зависит оптимальная ширина ленты
• Нормативные документы
• Минимальная ширина
• Максимальная ширина
• Какие данные потребуются для расчета
  • Определение нагрузки от здания
  • Несущая способность или сопротивление грунта
• Пример расчета ширины подошвы под ленточный фундамент
• Усредненные значения ширины ленты для различных типов построек

От чего зависит оптимальная ширина ленты

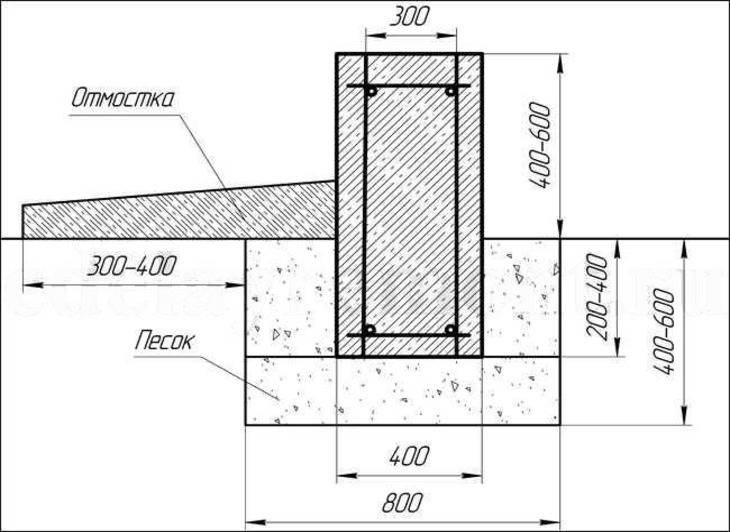

Размеры поперечного сечения ленточного фундамента определяются проектным расчетом и зависят от таких факторов как:

• тип грунта на участке застройки;
• глубина промерзания почвы;
• уровень залегания грунтовых вод;
• расчетный вес здания с учетом снегового покрова;
• ветровые нагрузки на стены и кровлю;
• материал, из которого будет возводиться основание.

Для сбора исходных данных приходится использовать справочную литературу, проводить гидрогеологические изыскания на участке.

Нормативные документы

Ширина ленточного фундамента, прежде всего, привязана к несущей способности грунта. Для плотной устойчивой почвы достаточно добавить по 70-100 мм с каждой стороны от толщины стены для получения оптимальной ширины ленты. А вот при неплотном и рыхлом грунте ее необходимо значительно увеличивать — в некоторых случаях она может достигать 900 мм.

Чтобы избежать большого расхода бетона или каменных материалов, применяют составные конструкции из широкой бетонной опоры внизу и верхней части ленты, ширина которой зависит от толщины стен. Основная проблема широких ленточных фундаментов заключается в невозможности их применения на подвижных пучинистых почвах и при высоком уровне грунтовых вод.

Нормативных документов, которые следует использовать при выполнении расчетов, три:

• СНиП 2.01.07-85 – Нагрузки и воздействия;
• СНиП 2. 02.01-83 – Основания зданий и сооружений;
• СП 131.13330.2012 – Строительная климатология.

В первом изложена методика расчета фундамента. Во втором приведены стандартные требования к фундаментным конструкциям. В третьем указана глубина промерзания грунта по климатическим зонам для большинства крупных населенных пунктов.

Получить данные о глубине залегания грунтовых вод, определить тип и структуру грунта можно только на основании гидрогеологических изысканий на участке. Их проводят специализированные организации, проводя пробное бурение на глубину ниже точки промерзания. Услуга эта не дешевая, но воспользоваться ею нужно, поскольку на надежности и безопасности не экономят.

Минимальная ширина

Методика расчета размеров сечения ленты определяет не конкретное числовое значение ширины, а величину, меньше которой она быть не должна. Реальное основание обычно на 10-20% больше, а минимальная ширина ленточного фундамента нужна для определения оптимального значения ширины и снижения расходов на строительство.

Иногда, при плотном устойчивом грунте и получении в расчетах минимальной ширины фундамента 200-250 мм, применяют компромиссный вариант. Строят нижнюю часть узкой, а верхние 300-400 мм определяют толщиной стен. Такой способ можно часто увидеть при строительстве легких бань, веранд и хозяйственных построек.

Максимальная ширина

В указанных выше нормативных документах понятие максимальной ширины фундаментной ленты отсутствует. Проектный расчет ширины ленточного фундамента должен быть направлен на обратное – определение оптимальных размеров с целью снижения финансовых затрат.

Однако, есть один важный нюанс, который следует учесть при строительстве зданий с обустройством подвала. В этих случаях ограничение максимальной ширины фундамента существует. Оно связано с весовым давлением на грунт и зависит от длины каждой отдельной стены, а также материала, из которого она сделана.

Для стен длиной до 3 метров фундаментная подошва должна быть не более:

• бетонный монолит – 400 мм;
• бетонные фундаментные блоки – 500 мм;
• бутобетон – 600 мм;
• кирпич полнотелый – 750 мм;
• бутовый камень – 800 мм.

Если стены длиной более 3 метра, то максимально допустимая ширина составляет:

• железобетонный монолит – 500 мм;
• бетонные фундаментные блоки – 600 мм;
• бутобетон – 800 мм;
• кирпич полнотелый – 900 мм;
• бутовый камень – 1000 мм.

Эти данные не являются нормативным требованием и взяты из практических наблюдений строителей. Поэтому их следует учитывать при расчетах, но не принимать за безусловные.

Какие данные потребуются для расчета

Кроме климатологических показателей региона, гидрогеологической структуры грунта и определения материала фундаментных стен, для разработки проекта требуется определить полный вес постройки, несущую способность грунта и длину стен.

Определение нагрузки от здания

Весовая нагрузка на ленточный фундамент определяется по простой формуле:

М+П+С+В, где:

• М – мертвая масса здания, включающая вес всех строительных конструкций и элементов, в том числе фундамента;
• П – полезная нагрузка или вес всего, что будет находиться внутри постройки и создавать давление на перекрытия;
• С – максимально возможная масса снегового покрова зимой и в начале таяния;
• В – ветровое давление на стены и кровлю.

Полученный расчетный результат следует умножить на коэффициент 1,2-1,25, обеспечивая 20-25% запаса прочности конструкции ленточного фундамента.

Несущая способность или сопротивление грунта

Этот показатель приводится в нормативной литературе и определяется ГОСТ 25100-95 «Классификация грунтов». Для наиболее распространенных типов почвы он составляет (в кг/см²):

• суглинок – 1,5-2,8;
• глина сухая плотная – 1,6-3,0;
• песок мелкозернистый – 2,2-3,4;
• среднезернистый – 2,5-3,6;
• супесь – 2,6-3,6;
• песок крупных фракций – 3,6-4,6;
• гравий, щебень, галька – 5,1-6,5.

На показатель сопротивления весовым нагрузкам также влияет влажность, текучесть и пористость почвы, которые приходится учитывать при подготовке расчетных данных.

Пример расчета ширины подошвы под ленточный фундамент

Определение размера опорной фундаментной подошвы производится по формуле:

Ширина = масса здания : длина стен : сопротивление грунта

Предположим, что первоначальные расчеты при сборе данных показали:

• здание из газобетонных блоков с учетом полезной, снеговой и ветровой нагрузки создает весовое давление 165800 кгс;
• общая длина фундаментной ленты в доме 10 х 8 метров с одной поперечной перемычкой составляет 44 метра или 4400 см;
• грунт – сухая плотная глина с несущей способностью 1,9 кг/см².

На основании этих показателей выполняем расчет ширины ленты для дома из газобетона:

165800 : 4400 : 2,1 = 19,83 см, округляем до 20 см

Получается, минимальная ширина ленты может быть равна 20 см. Однако, толщина газобетонных блоков 300 мм и фундамент должен выступать за края стены как минимум на 5 см. Следовательно, оптимальная ширина подошвы будет равна 400 мм, что обеспечит двойной запас прочности конструкции. К слову, полный просчет ленточного основания представлен тут, а вопрос оптимальной глубины заложения ленты рассмотрен здесь.

Усредненные значения ширины ленты для различных типов построек

Как показывают результаты эксплуатации здания, средняя ширина монолитного ленточного фундамента, в зависимости от типа грунта и размеров постройки, составляет:

Бани, веранды, гаражи, сараи и другие легкие хозяйственные постройки:

• на плотном грунте и глине – 250 мм;
• суглинки – 300 мм;
• песок и супеси – 350 мм;
• рыхлый песок, насыпные грунты – 450 мм.

Ширина ленты фундамента для одноэтажного дома из газобетона и легких каркасных зданий:

• плотный грунт и сухая глина – 300 мм;
• суглинки – 350 мм;
• крупно- и среднезернистый песок и супеси – 400 мм;
• рыхлый песок, плохо уплотненный насыпной грунт – 450 мм.

Под кирпичный дом высотой до двух этажей:

• плотные типы грунта – 500 мм;
• супеси и слежавшиеся пески – 600 мм.

Для строительства тяжелых домов на рыхлых, пучинистых и неустойчивых грунтах от ленточного основания лучше отказаться и подобрать другой тип основания. Однако, сначала обратитесь за консультацией к опытному специалисту. Не исключается, что в ваших расчетах есть ошибка.

Страница не найдена | New Build Inspections

Примечание. Для этого содержимого требуется JavaScript.

31 августа 2022       0 комментариев      Сад

Когда укладывать газон: новостройки построить дом ?. RHS сообщает, что лучшее время для укладки дерна — середина осени и начало зимы ….. когда земля […]

Подробнее

14 июня 2022       0 Комментариев      Новостройка Snagged, Snagged Advice

Схема разблокировки залога новой постройки % депозит. Но лучший ли это вариант? Смотрим, как это работает, кто имеет право, как покупать по схеме, варианты ипотеки и […]

Подробнее

20 мая 2022       0 комментариев      строительные нормы и правила

Новые сборки и зарядка электромобилей: все меняется …..

Новые гранты от Государственного управления по транспортным средствам с нулевым уровнем выбросов (OZEV) заменяют Схему зарядки электромобилей на дому (EVHS), которая была доступна для владельцев отдельно стоящих полуприцепов. -отдельные и рядные дома, а также бунгало. В конце марта 2022 года правила участия в программе EVHS изменились, чтобы исключить большинство жилищ. Новые выплаты направлены на […]

Подробнее

19 мая 2022       0 Комментарии      СНиП

Изменение строительных норм 2022

Мне стало известно, что через 60 дней после вступления в силу Закона о безопасности зданий 2022 г., 26 апреля 2022 г., местные органы власти смогут ввести в действие Строительные нормы и правила за незаконные работы. в течение последних десяти лет. Это означает, что везде, где это не разрешено или не соответствует […]

Подробнее

12 мая 2022       0 комментариев      Стандарты NHBC

Стандарты Nhbc: где я могу получить копию?

Вы можете получить доступ к стандартам на нашем сайте NHBC или скачать все. Ключевым документом для понимания проблем зацепления является «Последовательный подход к отделке». В нем изложены основные допуски, которые nhbc использует при оценке материалов и качества изготовления 9 мая 2022 г.       0 комментариев      Сад

Ступени в садах.. Стандарты nhbc

Ограждения и ступени Подпорные конструкции и ступени должны быть надлежащим образом защищены и обеспечивать безопасное использование. Ограждение должно быть обеспечено, если: конструкции удерживают землю высотой более 600 мм, к которой имеют доступ люди подпорная конструкция имеет высоту более 600 мм и размер от верха подпорной […]

Читать далее

29 апреля 2022       0 комментариев      Кирпичная кладка

Хорошая кирпичная кладка: руководство по

прийти о Один полезный ресурс — руководство NHBC по хорошей кирпичной кладке, которое больше не издается, доступно для просмотра и загрузки Итак, что же […]

Подробнее

30 марта 2022       0 комментариев      Garden, New Build Snagging, Snagging Advice, Захватывающие новости

Результаты опроса новостроек

Домовладельцы рассказывают, что они хотели бы знать перед покупкой Более 7000 покупателей, купивших новостройки за последние 3 года, недавно поделились своими сожалениями. Управление недвижимостью, парковка и сады возглавляют список вещей, о которых они хотели бы подумать перед покупкой дома. Опрошенные также проголосовали […]

Подробнее

28 марта 2022 г.       0 комментариев      Электрика, новые зацепы, стандарты NHBC, советы по зацепам

Сколько розеток в новостройке?

Помещения должны быть оборудованы розетками на 13 А, указанными в Таблице 6, как минимум (две розетки считаются за две). Таблица 6: Минимальное количество розетокКомнатные розетки ПримечанияКухня/подсобные помещения 8 В домах с отдельными зонами кухня должна иметь как минимум четыре розетки, а подсобное помещение – четыре. Где бытовые приборы […]

Подробнее

23 марта 2022 г.       0 комментариев      Новое строительство, стандарты NHBC, рекомендации по зацеплению, стены, полы и потолки

Полы в моей новой сборке не плоские и не ровные… каковы допуски?

Полы должны быть: взяты из главы 9. 2 стандартов NHBC с отклонением 3 мм на 1 м для полов шириной до 6 м (измеряется в самых дальних точках по всей ширине пола) не более 20 мм от уровня для полов более 6 м в сечении […]

Подробнее

Толщина ленточного фундамента | Строительство и проектирование ленточного фундамента

Ленточные фундаменты изготавливаются из сплошной ленты, обычно бетонной. Они в основном разработаны под несущими стенами. Эта непрерывная полоса может использоваться в качестве ровного основания, на котором сооружается стена, и имеет ширину, необходимую для распространения нагрузки на фундамент на участок подпочвы, который может выдержать нагрузку, лишенную неправильного уплотнения.

Ширина бетонного ленточного фундамента зависит от несущей способности основания, а также от нагрузки на фундамент. Ширина фундамента при одинаковой нагрузке будет меньше, если несущая способность основания больше.

На толщину ленточного фундамента в основном влияют различные факторы, такие как состояние потери прочности, типы грунта и глубина заложения фундамента. Ниже приведены данные о толщине ленточного фундамента в зависимости от условий нагрузки и глубины заложения.

Толщина ленточного фундамента, несущего легкие нагрузки

Как правило, толщина ленточного фундамента эквивалентна выступу от поверхности фундамента или стены, но не менее 150 мм. Эта наименьшая толщина обеспечивается для того, чтобы ленточный фундамент имел достаточную твердость и, как следствие, мог связывать слабые карманы в грунте.

Кроме того, он противостоит продольной силе, возникающей при тепловом сжатии и расширении, а также прогрессировании влаги в стене основания. Если тип грунта под фундаментом глинистый, то вздутие глины должно быть большим и оказывать давление на фундамент. Поэтому необходимо обеспечить соблюдение минимального ограничения на ленточный фундамент.

Толщина ленточного фундамента, воспринимающего большие нагрузки

Если ленточный фундамент способен выдерживать большие нагрузки, то толщина фундамента регулируется его прочностью с целью противодействия поперечным и изгибающим моментам, которые могут привести к обрушению выступа фундамента.

Если в ленточный фундамент не вживляется арматура, то разрушение залегания ленточного фундамента будет управлять его толщиной.

Толщина бетона должна быть достаточной, чтобы избавиться от разрушения при изгибе. Можно использовать ступенчатый или наклонный переход на заданную толщину от лицевой стороны стенки к ширине дна.
