Как правильно читать чертежи металлоконструкций г. Москва

Все, что создано человечеством на всех этапах его развития, все гениальные мысли, которые нашли свое воплощение или остались мечтами конструкторов, так или иначе были представлены в виде чертежей. Так же, как художественный текст передает фантазии писателя, так и чертеж фиксирует то, что пришло в голову инженера и было приближено им к реальности.

Рис. №1 «Пример чертежей Эйфелевой башни. Франция»

На сегодняшний день все чертежи создаются по единым правилам и ГОСТам, что облегчает их чтение. Научиться читать чертежи металлоконструкций совсем не трудно, поэтому, если вы решили связать свои увлечения или профессиональную деятельность с воплощением конструкций из металла, то стоит ознакомиться с общей информацией по этому вопросу, после чего перейти к практике самостоятельного чтения.

Чертежи КМД, представляющие собой детализированное схематичное изображение металлоконструкции, разрабатываются с учетом некоторых правил, изложенных в таких документах как:

— СНиП (Строительные нормы и правила),

— СПДС (требования Системы проектной документации для строительства),

— ЕСКД (Единая система конструкторской документации).

Чертежи такого рода включают в себя набор данных, которыми вы можете пользоваться для производства — разметки, обработки, сварки и монтажа металлоконструкций.

Рис. №2 «Производство металлоконструкций»

Перед началом обучения тому, как читать чертежи, желательно самостоятельно обратиться к вышеперечисленным документам. Не забудьте выучить все относящиеся ГОСТы, их знание не раз поможет вам быстро сориентироваться в чтении чертежа. Кроме этого, при создании любого чертежа конструкции используются специальные условные обозначения.

Рис. №3 «Пример схемы проекта КМ»

Чертежи КМ обычно снабжены пояснительной запиской, в которой в текстовой форме изложены результаты проведенных расчетов и принятые решения, которые эти расчеты обосновывают. Вместе с этим, в пояснительной записке содержатся технические и нормативные документы, которые использовались при создании чертежа и ссылки на ГОСТы. Данная записка призвана облегчить чтение схемы.

Рис. №4 «Пример узлов проекта КМ»

Полный проект КМД разрабатывается по КМ-у и представляет собой набор из заглавного листа, с общими данными, ведомостей, чертежей монтажных схем, чертежей монтажных узлов и чертежей отправочных элементов. По просьбе заказчика в проект могут быть включены: чертежи деталей отдельно, 3D — схемы, особые ведомости, т.д.

Рис. №5 «Титульный лист проекта КМД»

В монтажной схеме будут изображены стыки и узлы, сварные или болтовые соединения, которые будут выполняться в монтаже. Здесь же могут быть даны текстовые комментарии. Так же здесь вы найдете ведомость отправочных элементов вместе со схемами конструкций или ссылками на чертеж, поэтому вы сразу поймете, к какому конкретному чертежу относится каждый элемент. Чертежи отправочных элементов компонуются на листе группами. Таким образом, на листе могут быть чертежи элементов, не требующих сборки, или только конструкции из гнутого профиля.

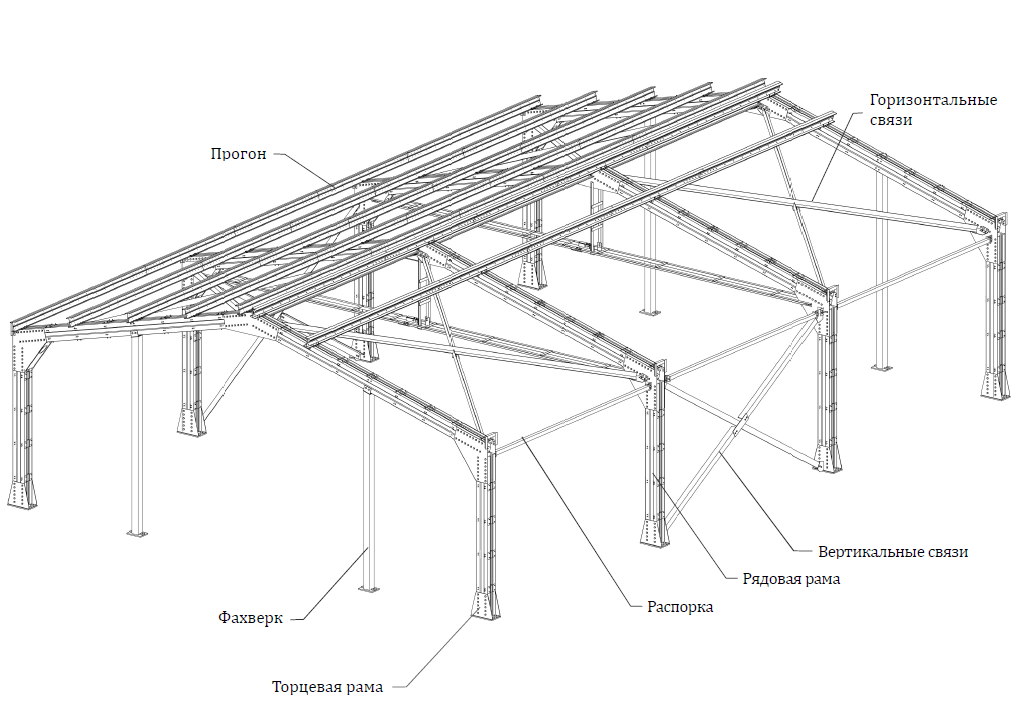

Рис. №6 «Монтажная схема проекта КМД»

При разработке схем металлоконструкций выбирается тот масштаб, который позволяет делать чертеж наиболее понятным или легким для чтения, поэтому с пониманием профессионально составленного чертежа у вас не должно возникнуть проблем. Обратите внимание, что такие конструкции, как балки и колонны, можно вычерчивать без соблюдения масштаба, но с сохранением взаимного расположения деталей и отверстий.

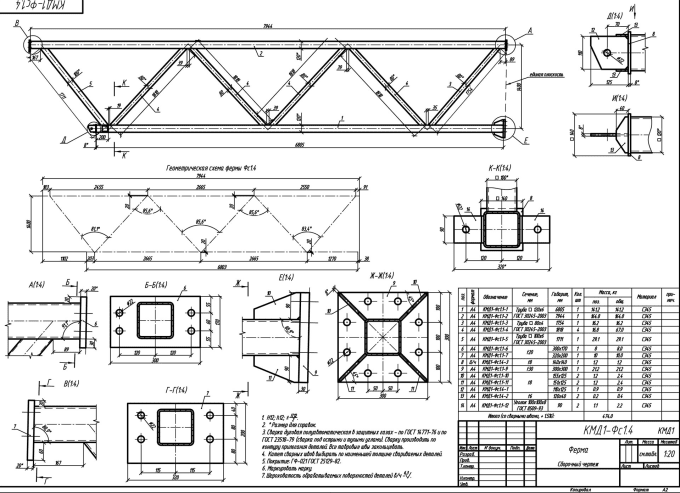

Рис. №7 «Пример сборочного чертежа, проекта КМД»

После того, как вы ознакомились с документацией чертежей, нужно проверить условные обозначения и вам нужно хорошо знать, как обозначается то или иное изделие. Заклепки, отверстия, узлы, виды применяемого материала – все это имеет буквенное, цифровое или графическое обозначение, поэтому лучше сверяться с таблицей, если у вас еще нет достаточного опыта чтения чертежей.

Не торопитесь, сверяйте все значения. Чертежи изначально выполнены для удобства чтения и понимания, поэтому если вы несколько минут поразмышляете над ними – дальнейший процесс чтения будет намного более простым.

Чтобы заказать проектирование или связаться с нами.

10.03.2016
Просмотров: 140199

Чертежи металлических конструкций

В современном строительстве используется большое количество самых разнообразных конструкционных материалов, в том числе металлы и их сплавы. Из таких материалов, как сталь и алюминий, очень часто изготавливают различные строительные конструкции.

Металлоконструкции чаще всего применяются в промышленных и гражданских зданиях, которые имеют большие по протяженности пролеты. Для изготовления строительных металлических конструкций используют конструкционную низколегированную сталь и углеродистую сталь обычного качества. Что касается массовых строительных конструкций, то их в подавляющем большинстве случаев выпускают из стальных горячекатаных (прокатных) профилей. На протяжении целого ряда последних лет вместо них все чаще применяют тонкостенные профили. Изготавливаются они методом прокатки стальной ленты или стального листа, или же с помощью холодной штамповки.

Достаточно часто для изготовления металлических конструкций используют сварные профили. Их, в свою очередь, производят на основании специальных технических условий из отдельных элементов. Название и профиль прокатной стали определяется конфигурацией поперечного сечения.

Схематические чертежи

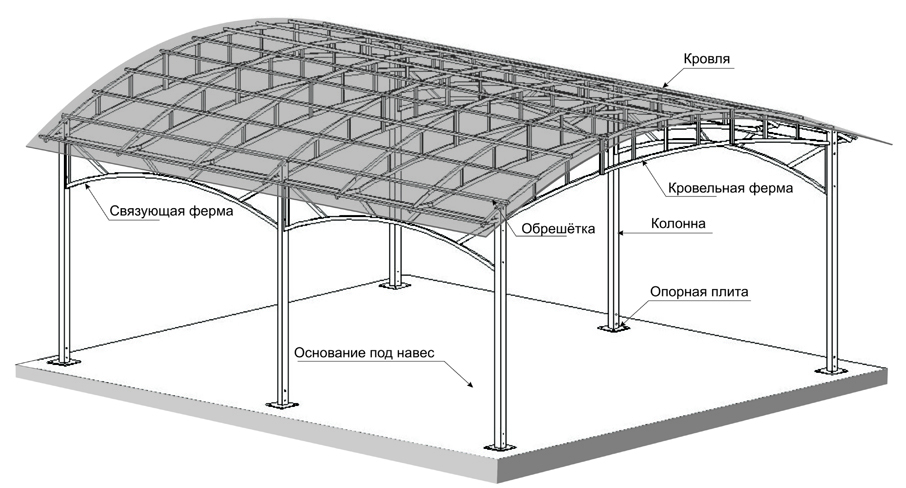

Элементы конструкций

На сегодняшний день наиболее распространенными являются такие профили прокатной стали, как швеллер, равнополочные и неравнополочные уголки, а также двутавр. Все они активно используются для изготовления самых разнообразных металлических конструкций, применяемых при сооружении жилых домов, цехов промышленных предприятий, капитальных и временных складских помещений, а также инфраструктурных объектов различного вида и назначения.

Условные изображения

Основными нормативными документами, определяющими, каким именно образом на чертежах и схемах на выносных надписях, а также в текстовых документах должны изображаться профили прокатной стали и прочие элементы металлоконструкций являются ГОСТ 21.501–93 и ГОСТ 2.410–68.

Виды и масштабы чертежей

Согласно определяющему стандарту, чертежи, на которых изображены металлоконструкции, должны включаться в отдельный комплект, маркируемый как «КМ». В них должны содержаться все данные, которые требуются для того, чтобы составлять чертежи марки «КМД» (то есть рабочие деталировочные чертежи).
Для выполнения чертежей комплекта марки КМ используются следующие масштабы:

• Схематические изображения расположения

различных конструкций – 1:200; 1:400

• Схематические изображения разрезов и планов зданий – 1:400; 1:800

• Конструктивные элементы зданий и сооружений – 1:20; 1:50; 1:100

• Поперечные разрезы и виды – 1:50; 1:100

• Узлы – 1:10; 1:20

Расположение видов

На чертежах металлоконструкций, их разрезах и видах изображаются только такие элементы, которые расположены очень близко к граням, совмещенным с плоскостью чертежей и поверхностями изображенного изделия. Для таких случаев принято правило, в соответствии с которым на каждом виде за исключением главного наносится специальное буквенное изображение. Что же касается направления взгляда, то оно обозначается при помощи стрелки.

Расположение видов на чертежах металлических конструкций

Нанесение размеров скосов

Для того чтобы установить, как элементы располагаются друг относительно друга, где находятся их оси и размещаются отверстия, на чертежах проставляются размеры. В тех случаях, когда они оказываются одинаковым, они наносятся следующим образом: указывается величина произведения числа промежутков на размер самого промежутка с обозначением суммарного расстояния.

Обозначение уклона треугольником

в элементах связей

Для обозначения уклона или скоса элементов конструкций используются катеты прямоугольного треугольника, а также стрелки и величины скосов и уклонов. Допускается также применение треугольников, стороны которых располагаются параллельно соответствующим линиям металлоконструкции. При этом такие треугольники располагают вплотную к элементам.

ЧЕРТЕЖИ СТАЛЬНЫХ КОНСТРУКЦИЙ – ПРОЕКТИРОВАНИЕ И ПРОЕКТИРОВАНИЕ С ПОМОЩЬЮ КОМПЬЮТЕРА

КОНСТРУКЦИОННЫЕ ФОРМЫ И ЭЛЕМЕНТЫ
Различные конструкционные элементы используются для изготовления самых разных форм и размеров поперечного сечения. Многие формы показаны на рис. 7-1. Эти символы составлены из части 4 военного стандарта 18B (MIL-STD-18B) и информации Американского общества инженеров-строителей (ASCE). В следующих параграфах объясняются общие конструктивные формы, используемые в строительных материалах, и общие конструктивные элементы, изготовленные в этих формах.
​
Формы
Три наиболее распространенных типа элементов конструкции: W-образная (широкая полка), S-образная (двутавровая балка американского стандарта) и C-образная (американский стандартный швеллер). Эти три типа идентифицируются по номинальной глубине в дюймах вдоль стенки и весу на фут длины в фунтах. Например, W 12 x 27 указывает на W-образную форму (широкий фланец) со стенкой глубиной 12 дюймов и весом 27 фунтов на погонный фут.
Виды поперечного сечения W-, S- и C-образных профилей показаны на Рисунке 7-2. Отличие W-образной формы от S-образной заключается в конструкции внутренних поверхностей фланца. ​W-образная форма имеет параллельные внутренние и внешние поверхности фланцев с постоянной толщиной, а S-образная форма имеет наклон приблизительно 17 градусов на внутренних поверхностях фланцев. С-образная форма похожа на S-образную тем, что ее внутренняя поверхность фланца также наклонена примерно на 17 градусов.

W-образная форма
W-образная форма представляет собой конструктивный элемент, поперечное сечение которого образует букву H, и является наиболее широко используемым конструктивным элементом. Он устроен так, что его полки обеспечивают прочность в горизонтальной плоскости, а стенка придает прочность в вертикальной плоскости. W-образные формы используются в качестве балок, колонн и элементов ферм, а также в других несущих конструкциях.
Несущая свая
Несущая свая (HP-форма) почти идентична W-образной. Единственное отличие состоит в том, что толщина полки и толщина стенки несущей сваи равны, тогда как W-образная форма имеет разную толщину стенки и полки.

S-образная форма
S-образная форма (американский стандарт двутавровой балки) отличается тем, что ее поперечное сечение имеет форму буквы I. S-образные формы используются реже, чем W-образные, поскольку S-образные формы обладают меньшей прочностью и менее адаптируемы, чем W-образные.
С-образная форма
С-образная форма (швеллер американского стандарта) имеет поперечное сечение, несколько похожее на букву С. Это особенно полезно в местах, где требуется одна плоская поверхность без выступающих фланцев с одной стороны. С-образная форма не очень эффективна для балки или колонны, когда используется отдельно. Однако эффективные сборные элементы могут быть изготовлены из швеллеров, собранных вместе с другими структурными формами и соединенных заклепками или сваркой.
Каналы
Поперечное сечение канала похоже на квадратную букву C. Каналы идентифицируются по их номинальной глубине и весу на фут. Например, обозначение канала C9 x 13,4 по американскому стандарту на рис. 7-1 показывает номинальную глубину 9 дюймов и вес 13,4 фунта на погонный фут. Швеллеры в основном используются в местах, где одна плоская поверхность без выступающих фланцев на стороне требуется. Однако канал не очень эффективен в качестве луча или столбца, когда используется отдельно. Но каналы могут быть собраны вместе с другими конструктивными формами и соединены заклепками или сваркой, чтобы сформировать эффективные составные элементы.
Уголки
Угол (рис. 7-3) представляет собой конструктивную форму, поперечное сечение которой напоминает букву L. Обычно используются два типа: равнополочный угол и неравнополочный угол. Угол определяется размером и толщиной его ножек, например, угол 6 дюймов на 4 дюйма на 1/2 дюйма. Размер ног должен быть получен путем измерения по внешней стороне задней части ног. Когда угол имеет неравные стороны, сначала указывается размер более широкой стороны, как на Рисунке 7-3 — Углы. пример только что привел. Третье измерение относится к толщине ножек, которые всегда имеют одинаковую толщину. Уголки могут использоваться в комбинации из двух или четырех элементов для формирования основных элементов. Один угол также может использоваться для соединения основных частей вместе.
Пластины
Как правило, основное, что нужно помнить о пластинах, это то, что они имеют ширину более 8 дюймов и толщину 1/4 дюйма или более. Пластины обычно используются в качестве соединений между другими конструктивными элементами или в качестве составных частей сборных конструктивных элементов. Пластины, нарезанные по определенным размерам, могут иметь ширину от 8 дюймов до 120 дюймов и более и различную толщину. Края этих листов могут быть обрезаны ножницами (листы со сдвигом) или прокатаны под прямым углом (листы универсального проката).
Часто пластины обозначаются по их толщине и ширине в дюймах, например пластины размером 1/2 дюйма x 24 дюйма. Длина во всех случаях указывается в дюймах. Обратите внимание на рис. 7-4, что 1 кубический фут стали весит 490 фунтов. Этот вес, разделенный на 12, равняется 40,8, что является весом (в фунтах) стальной пластины площадью 1 квадратный фут и толщиной 1 дюйм. Дробная часть обычно отбрасывается, а 1-дюймовая тарелка называется 40-фунтовой тарелкой. На практике вы можете услышать, что плита упоминается по ее приблизительному весу на квадратный фут для определенной толщины. Примером может служить 20-фунтовая тарелка, что означает 1/2-дюймовую тарелку.
Обозначения, обычно используемые для плоского проката, были установлены Американским институтом чугуна и стали (AISI). Плоская сталь обозначается как пруток, полоса, лист или плита в зависимости от толщины материала, ширины материала и (в некоторой степени) процесса прокатки, которому он подвергался.
Тройники
Конструкционный тройник изготавливается путем разрезания стандартной двутавровой или двутавровой балки по центру ее стенки с образованием двух Т-образных профилей из каждой балки. При определении размеров перед символом структурного тройника ставятся буквы ST. Например, обозначение ST 5 WF 10,5 означает, что тройник имеет номинальную глубину 5 дюймов, широкий фланец и весит 10,5 фунтов на погонный фут. Катаный тройник представляет собой изготовленную форму. При обозначении размеров перед символом катаного тройника ставится буква Т. Размер Т 4 х 3 х 9.2 означает, что прокатанный Т имеет 4-дюймовый фланец, номинальную глубину 3 дюйма и вес 9,2 фунта на погонный фут.
Zee
Эти формы различаются по глубине, ширине полки и весу на погонный фут. Следовательно, Z 6 x 3 1/2 x 15,7 означает, что зи имеет глубину 6 дюймов, фланец 3 1/2 дюйма и весит 15,7 фунтов на погонный фут.
Плоский стержень
Структурная форма, называемая стержнем, имеет ширину 8 дюймов или меньше и толщину более 3/16 дюйма. Кромки прутков обычно завальцованы под прямым углом, как универсальные прокатные плиты. Размеры выражаются так же, как и для пластин, например, бар 6 дюймов на 1/2 дюйма. Стержни доступны в различных формах поперечного сечения — круглые, шестиугольные, восьмиугольные, квадратные и плоские. Четыре различных формы показаны на рис. 7-5. Как квадраты, так и круглые обычно используются в качестве элементов жесткости легких конструкций. Их размеры в дюймах относятся к стороне квадрата или диаметру круга.
Колонны
Обычно для колонн используются элементы с широкими полками, как можно более квадратные в поперечном сечении, но иногда используются трубы большого диаметра, даже если трубные колонны могут создавать трудности с соединением при креплении других элементов (Рисунок 7). -6). Колонны также могут быть изготовлены путем сварки или соединения болтами ряда других профилей проката, обычно уголков и пластин (рис. 7-7).

Балки
Балки являются основными горизонтальными элементами конструкции стального каркаса. Они соединяются от колонны к колонне и обычно соединяются сверху колонн с помощью накладок (подшипники) (рис. 7-8). Альтернативным методом является сидячее соединение (рис. 7-9). Балка крепится к полке колонны с помощью уголков, при этом одна нога проходит вдоль полки балки, а другая напротив колонны. Функция балок заключается в поддержке балок межэтажного перекрытия.
Элементы
Основными частями конструкции являются несущие элементы. Они поддерживают и передают нагрузки на конструкцию, оставаясь при этом равными друг другу. Места, где элементы соединяются с другими элементами, называются соединениями. Общая сумма нагрузок, воспринимаемых элементами конструкции в конкретный момент времени, равна общей статической нагрузке плюс общая временная нагрузка.
Общая статическая нагрузка — это общий вес конструкции, который постепенно увеличивается по мере подъема конструкции и остается постоянным после ее завершения. Общая динамическая нагрузка — это общий вес подвижных объектов, таких как люди, мебель и движение по мосту, которые конструкция поддерживает в определенный момент.

Базовая система — стойка и балка (каркасная рама) и пространственные рамы.

2. Преимущества конструкции со стальным каркасом:
1. Можно строить очень высокие и широкие (самые высокие здания в мире)
2. Легкий и прочный (намного легче и прочнее, чем бетон)
3. Сборный — каркас быстро собирается
4. Точный и предсказуемость (отличный контроль качества)
3. Недостатки конструкции со стальным каркасом:
1. Сталь — дорогой материал (гораздо дороже кирпичной кладки или бетона)
2. Каркасы неустойчивы
3. Требуется противопожарная защита
4. Требуется отдельная «обшивка» (стены и полы)
4. Методы стабилизации зданий со стальным каркасом:
1. Жесткое ядро ​​- обычно достигается за счет внутренней кладки (или бетона) лестничных башен и лифтовых шахт, создающих вертикальное жесткое ядро, противодействующее деформациям и кручению здания под действием внешних боковых сил.
2. Диагональные распорки — добавление диагональных распорок «X» или «K», которые противостоят боковым нагрузкам. Проблемы — могут мешать внешние окна.
3. Устойчивые к моменту соединения балки с колонной. Обычно выполняются путем изготовления дополнительных соединительных уголков, сварных швов и болтов, которые значительно повышают жесткость соединения. Проблемы — крайне трудоемкие и дорогие.
4. Стены жесткости – Наружные (или внутренние) стены, построенные из кирпичной кладки или бетона, которые действуют как вертикальная консольная балка, воспринимающая боковые нагрузки. Проблемы — могут мешать наружные окна, трудоемкий, тяжелый.
5. Основные профили из конструкционной стали (горячекатаные):
Как правило, конструкционная сталь изготавливается методом горячей прокатки под несколькими обозначениями ASTM, наиболее распространенным из которых является A36. Эта сталь имеет минимальный предел текучести 36 тысяч фунтов на квадратный дюйм и минимальное предельное (разрушающее) напряжение 58 тысяч фунтов на квадратный дюйм. Доступны многие другие марки, с пределом текучести A572 — 50 KSI в качестве выбора для более высокой прочности. Новая марка стали A992 недавно заменила A572 и A36 (для профилей W) в качестве стандартной марки стали. Как и A572, он также имеет предел текучести 50 KSI.
1. Широкая полка — типичная двутавровая балка, используемая в строительстве. Пример — W18x35, где «W» = широкая полка, 18 = номинальная глубина элемента в дюймах и 35 = вес балки в фунтах на погонный фут. Используется для балок, колонн, свай, распорок и других тяжелых применений.

2. Углы — равнополочные или неравнополочные. Пример — L4 x 3 x 1/4, где 4 и 3 — фактические размеры полки в дюймах, а 1/4 = толщина уголка в дюймах. Используется для перемычек, раскосов, составных балок и колонн, вторичного каркаса и других легких применений.

3. Стальные швеллеры — эти элементы в форме буквы «С» используются для балок, сборных колонн, распорок, вторичного каркаса и других применений с легкими и средними нагрузками. Примером канала является C10x30, где «C» обозначает канал, 10 — фактическая высота канала в дюймах, а 30 — фунты на погонный фут.

4. Стальная труба. Круглая труба чаще всего используется для колонн. Выпускается в трех категориях в зависимости от диаметра и толщины стенки: «стандартный вес», «сверхпрочный» и «двойной сверхпрочный». Двойная сверхпрочная труба является самой прочной, потому что у нее самые толстые стенки. Пример – труба стандартного веса диаметром 4 дюйма

5. Трубчатая сталь — эти квадратные или прямоугольные сечения чаще всего используются в качестве колонн, но также могут использоваться в качестве балок, распорок или других применений. Типичным примером является TS6x4x1/4, где TS = трубная сталь, 6 и 4 — фактическая ширина и глубина в дюймах, а 1/4 — толщина стенки в дюймах.
С 2003 года трубная сталь теперь называется Американским институтом стальных конструкций «полым конструкционным сечением» (HSS). Типичное обозначение HSS6x4x1/4.

​6. Пластины — плоские куски стали, нарезанные по размеру. Обычно в диапазоне от 1/8 дюйма до 6 дюймов. Используется в качестве опорных плит колонн, составных балок и колонн (т. е. пластинчатых ферм), соединительных деталей (т. е. косынок, сварных пластин и т. д.) и любого другого применения, где требуются детали определенного размера. Пример — PL 6x4x3/8, где 6 и 4 — длина и ширина листа в дюймах, а 3/8 — толщина листа в дюймах.
7. Разрезанные секции. Обычно это секции с широкими полками, которые разрезаются пополам, образуя Т-образную секцию. Используется для перемычек, балок, раскосов и колонн. Пример — WT7x19 представляет собой секцию, вырезанную из широкой полки W14x38.

5. Соединения:
6. Заклепки — Обычно больше не используются по таким причинам, как низкая прочность, безопасность и плохой контроль качества.

​

​
1. Болты – бывают двух видов – из углеродистой стали и высокопрочные. Болты из углеродистой стали получают свою прочность за счет сдвига (или растяжения) только вдоль стержня болта. Наиболее распространенное обозначение ASTM для болтов из углеродистой стали, используемых в конструкциях, — A307. Эти болты не могут нести ту же нагрузку, что и высокопрочные болты, и используются для легких условий эксплуатации, таких как анкерные болты. Высокопрочные болты получают свою прочность не только за счет сдвига и растяжения вдоль вала, но и за счет сил трения, возникающих при натяжении гайки до заданного уровня. Самый распространенный ASTM

2. Сварка. Сварка осуществляется путем механического соединения стали путем нагревания электродов в расплавленном состоянии, которое образует одно целое из двух. Создает чрезвычайно жесткие соединения. Наиболее распространенным типом сварки, используемым для строительных конструкций, является «угловой» шов, который соединяет детали под прямым углом. Обычно соединительные уголки к балкам и колоннам приваривают в цеху, а затем скрепляют их болтами в полевых условиях на стройплощадке.

7. Стальной настил:
Стальной настил относится к одному из нескольких основных типов. Весь настил холоднокатаный и продается толщиной от 16 (самая тяжелая) до 28 (самая легкая).

​1. Настил крыши — обычно доступен высотой 1½ дюйма и 3 дюйма и толщиной от 16 до 22 калибров. Настил крыши характеризуется тем, что верхняя канавка намного шире, чем нижняя, что обеспечивает максимально возможную плоскую поверхность для несущих ненесущих компонентов здания, таких как жесткая изоляция. Ширина нижней канавки варьируется, и доступны различные профили, такие как «узкое ребро», «промежуточное ребро» и «широкое ребро».
2. Настил для пола (некомпозитный) — используемый для полов, этот тип настила имеет верхнюю и нижнюю канавки примерно одинаковой длины и действует как форма для бетона. Типичные доступные высоты: 9/16″, 1″, 1 5/16″, 1½», 2″ и 3″. Бетон, уложенный на настил, обычно армируется сварной проволочной тканью.
3. Настил пола (композитный) — Подобно настилу пола из некомпозитного материала, этот настил обычно имеет дополнительные перфорации в настиле для «сцепления» с бетоном. Эта палуба действует как часть структурной системы со стальными балками. Настил размещается поверх стальной балки, а стальные «шпильки» привариваются через настил и к верхней полке балки. После того, как бетон уложен и отвержден, он захватывает срезные шпильки и взаимодействует со стальной балкой, значительно увеличивая несущую способность одной только стальной балки.

8. Стальные балки (стержневые балки):
Эти легкие фермы с открытой стенкой производятся различными компаниями (такими как Vulcraft), чтобы обеспечить максимально легкую альтернативу балкам. Они используются чаще всего для сборки крыши. Типичная стальная балка показана ниже:
​

​9. Легкий стальной каркас:
Легкие стальные каркасные элементы используются для каркаса стен, перекрытий, балок и перемычек — всего, для чего используются обычные деревянные каркасные элементы. Строительные нормы и правила большинства штатов предписывают использовать негорючие конструкции для объектов определенного типа, а элементы деревянного каркаса использовать НЕЛЬЗЯ. Эти легкие элементы представляют собой холоднокатаные (аналогичные стальному настилу) изделия из листового металла, которые доступны от различных производителей в виде элементов «С» в калибрах, обычно от 12 до 26 калибров. Они крепятся и собираются с помощью саморезов и точечной сварки.

​10. Противопожарная защита:
Все стальные конструкции должны быть защищены от огня в соответствии с государственными и местными строительными нормами. Хотя для фактического плавления стали требуется очень значительное количество тепла, она теряет большую часть своей прочности при температурах выше 7000 F. Обычно существуют две основные категории огнезащиты — термическая и абсорбционная.
​
1. Тепловая противопожарная защита – Замедляет прохождение тепла через сталь. Используемые методы включают изоляцию и вспучивающуюся краску.
2. Абсорбционная противопожарная защита – поглощает тепло. Используемые методы включают покрытие стальных элементов бетоном, гипсом (напылением) и сложные методы, такие как заполненные жидкостью камеры (обычно оборачиваются вокруг колонн).

СВАРНЫЕ И КЛЕПНЫЕ СТАЛЬНЫЕ КОНСТРУКЦИИ
В следующих параграфах обсуждаются сварные и клепаные стальные конструкции и приводятся примеры обоих методов изготовления ферм.
Сварные стальные конструкции
Как правило, сварные соединения имеют каркас или посадку точно так же, как и клепаные соединения, которые мы обсудим позже. Однако сварные соединения более гибкие. Отверстия, используемые для соединения деталей болтами или штифтами во время сварки, обычно просверливаются в производственной мастерской. Балки обычно не привариваются непосредственно к колоннам. Процедура обеспечивает жесткое соединение и приводит к сильному изгибу, который нагружает балку, чему должны сопротивляться как балка, так и сварной шов.

Символ сварки
Чертежи содержат специальные символы для указания места сварки, типа соединения, а также размера и количества наплавляемого металла в месте соединения. Американское общество сварщиков (AWS) стандартизировало их. Сварщик увидит их всякий раз, когда он или она выполняет сварочное задание из набора распечаток, поэтому вам необходимо ознакомиться со всеми элементами стандартного символа сварки, а также с расположением и значением основных символов сварки.
Стандартный символ сварки (рис. 7-15): контрольная линия + стрелка + хвост.
Опорная линия – это основание. На него наносятся символы сварки, размеры и другие данные. Стрелка соединяет контрольную линию с соединением или областью, подлежащей сварке. Направление стрелки не имеет отношения к значению опорной линии. Конец символа сварки используется только при необходимости для включения информации о процессе, спецификации или другой справочной информации.

Символы типов сварных швов
Символы сварных швов относятся к символам для определенного типа сварного шва, такого как угловой шов, паз, стык, наплавка, пробка или прорезь.
​
Символ сварки (Рисунок 7-16) является лишь частью информации, необходимой для обозначения сварки. При использовании для распространения информации термин «символ сварки» относится к общему символу, который включает в себя все символы сварки, необходимые для указания требуемых сварных швов.

​Наложение символа сварного шва на опорную линию показано на рис. 7-17. Обратите внимание, что вертикальная сторона символа сварки показана слева от наклонной или изогнутой стороны символа. Независимо от того, относится ли символ к угловому, фасочному, J-образному или развальцовочному шву, вертикальная сторона всегда рисуется влево. Значение положения символа сварки на опорной линии показано на рис. 7-18.

Когда необходимо скосить только одну кромку соединения, необходимо показать, какой элемент должен быть скошен (Рисунок 7-19). Когда указан такой стык, стрелка символа сварки указывает с определенным разрывом на деталь, подлежащую скосу. Другие символы сварки могут быть добавлены к символу сварки по мере необходимости для передачи всей информации, необходимой для сварки.
Однако, независимо от направления стрелки, вся информация, нанесенная на опорную линию символа сварки, читается слева направо. Список символов сварки показан на рис. 7-20.

​Размер, длина, шаг (расстояние между центрами), угол разделки и отверстие в корне сварного шва имеют определенные местоположения. Эти местоположения определяются стороной контрольной линии, на которой размещен символ сварки.
Дополнительный
Помимо основных символов сварки, символ сварки может включать дополнительные символы (Рисунок 7-22). Контурные символы показывают, как должно быть сформировано лицо; символы отделки указывают метод, используемый для формирования контура.
Символ отделки (если он используется) показывает метод отделки, C обозначает скалывание, M означает механическую обработку, а G обозначает шлифовку, а не степень отделки. Как символы контура и отделки применяются к символу сварки, показано на Рис. 7-23. Этот символ указывает на то, что сварной шов должен быть зачищен заподлицо. Также обратите внимание, что символы размещаются с той же стороны от базовой линии, что и символ сварного шва.

​Другим дополнительным символом является символ сварки по всему периметру. Когда этот символ помещается на символ сварки, сварные швы должны продолжаться по всему стыку.
Еще один символ на Рисунке 7-22 — это символ монтажной сварки, черный флажок, указывающий на конец символа сварки. Для сварных швов, которые не могут быть выполнены в цеху из-за размера, транспортировки, конструктивных особенностей или по другим причинам, этот символ указывает сварщику выполнить сварку в полевых условиях, которая может выполняться «на месте» или на месте.
Сварные стальные фермы
Чертеж типичной сварной стальной фермы показан на рис. 7-24. Когда вы интерпретируете символы сварки, вы увидите, что большинство из них показывают, что конструкционные углы будут сварены угловым швом. Скругление будет иметь радиус 1/4 дюйма (толщину) с обеих сторон и будет проходить вдоль угла на протяжении 4 дюймов.

Сварные стальные фермы
Чертеж типичной сварной стальной фермы показан на рис. 7-24. Когда вы интерпретируете символы сварки, вы увидите, что большинство из них показывают, что конструкционные углы будут сварены угловым швом. Скругление будет иметь радиус 1/4 дюйма (толщину) с обеих сторон и будет проходить вдоль угла на протяжении 4 дюймов.

Стальные клепаные конструкции
Элементы стальных конструкций клепаются в цехе, где они изготавливаются, в объеме, допускаемом условиями отгрузки. Во время изготовления все отверстия для заклепок пробиваются или сверлятся независимо от того, должны ли заклепки забиваться в полевых условиях или в мастерской.
Посмотрите на производственный чертеж клепаной стальной фермы крыши на рис. 7-25. На первый взгляд он кажется загроможденным и трудночитаемым. Это вызвано тем, что на чертеже необходимо указать множество размеров и других соответствующих фактов, но вы сможете прочитать его, как только поймете, что ищете, как мы объясним в следующих параграфах.
​
Верхний пояс состоит из двух углов, обозначенных спецификацией 2L 4 x 3 1/2 x 5/16 x 16´-5 1/2″. Это означает, что хорда составляет 4 дюйма на 3 1/2 дюйма на 5/16 дюйма толщиной и 16 футов 5 1/2 дюйма длиной.0004 Верхний пояс также имеет спецификацию IL 4 x 3 x 3/8 x 7(e). Это означает, что к нему прикреплено пять зажимных уголков, и каждый из них представляет собой угол размером 4 дюйма на 3 дюйма, толщиной 3/8 дюйма и длиной 7 дюймов.
Косынка (а) в левом нижнем углу вида имеет маркировку PL 8 x 3/8 x 1´-5 (а). Это означает, что его ширина составляет 8 дюймов, толщина — 3/8 дюйма, а длина — 1 фут 5 дюймов.

Нижний пояс состоит из двух уголков 2 1/2 дюйма на 2 дюйма на 5/16 дюйма на 10 футов 3 7/16 дюйма, которые соединены с косынками А и В, и еще двух уголков 2 1/2 дюймов на 2 дюйма на 1/4 дюйма на 10 футов 4 1/8 дюйма, которые соединяются с косынкой B и продолжаются до другой половины фермы. Еще два уголка соединены с косынками С и В на верхнем и нижнем поясах; они 2 1/2 дюйма на 2 дюйма на 1/4 дюйма на 2 фута 10 1/2 дюйма. Другой элемент между верхним и нижним поясами, соединенный с косынкой B и косынкой D, состоит из двух уголков 2 1/2 дюйма на 2 дюйма на 1/4 дюйма на 8 футов 5 дюймов.

Рисунок 7-27 — Размеры клепаной стальной фермы.
На рис. 7-26 та же ферма показана только с названиями некоторых элементов и размерами косынок (A, C и D) между углами.

​
На рис. 7-27 та же ферма показана только с некоторыми необходимыми размерами, чтобы упростить чтение полного рабочего чертежа конструкции.

​

​Большая часть заклепок будет забита в цеху, за исключением пяти заклепок в косынке прогона d и двух показанных заклепок, соединяющих центральную часть нижнего пояса, который соединяется с косынкой b. Эти семь заклепок будут вбиты на стройплощадке. Условные обозначения заклепок, забиваемых в цеху и в полевых условиях, показаны на рис. 7-28.
ЧЕРТЕЖИ СТАЛЬНЫХ КОНСТРУКЦИЙ
Чертежи, используемые для изготовления и монтажа стальных конструкций, обычно состоят из группы различных типов чертежей, таких как компоновочные, общие, производственные, монтажные и монтажные. Эти чертежи описаны в следующих параграфах.
Компоновочные чертежи
Компоновочные чертежи также называются общими планами и чертежами профилей. Они предоставляют необходимую информацию о местоположении, выравнивании и высоте конструкции и ее основных частей относительно земли на площадке. Они также предоставляют другие важные сведения, такие как характер подстилающего грунта или расположение прилегающих сооружений и дорог. Эти чертежи дополняются инструкциями и информацией, известной как письменные спецификации.
Генеральные планы
Генеральные планы содержат информацию о размерах, материале и составе всех основных элементов конструкции, их взаимном расположении и способе соединения, а также крепления других частей конструкции. Количество поставляемых чертежей общего плана определяется такими факторами, как размер и характер сооружения, сложность операций. Общие планы состоят из видов в плане, фасадов и разрезов сооружения и его различных частей. Объем необходимой информации определяет количество и расположение секций и фасадов.

Производственные чертежи
Производственные чертежи или заводские чертежи содержат необходимую информацию о размере, форме, материале и положениях для соединений и креплений для каждого элемента. Эта информация достаточно подробна, чтобы можно было заказать материал для соответствующего элемента и изготовить его в магазине или на верфи. Составные части элементов показаны на производственном чертеже, а также размеры и монтажные метки.
Монтажные чертежи
Монтажные чертежи или монтажные схемы показывают расположение и положение различных элементов готовой конструкции. Они особенно полезны для персонала, выполняющего монтаж в полевых условиях. Например, на монтажных чертежах указан приблизительный вес тяжелых деталей, их количество и другие полезные данные.
Фальш-конструкция Чертежи
Термин фальш-конструкция относится к временным опорам из дерева или стали, необходимым для возведения сложных или важных конструкций. Когда требуется ложная работа в сложном масштабе, чертежи, аналогичные уже описанным общим и детальным чертежам, могут быть предоставлены для руководства строительством. Для простой фальшивой работы достаточно полевых зарисовок.

Как читать чертежи металлоконструкций

Перейти к содержимому

Предыдущая Следующая

• Просмотреть увеличенное изображение

Если вы занимаетесь строительством, вам необходимо обладать определенными соответствующими навыками. Одним из них является умение читать чертежи металлоконструкций. Это показывает, что вы знаете свое дело, и защищает вас от обмана со стороны ваших сотрудников или коллег.

Кроме того, обычному домовладельцу может пригодиться умение читать чертежи металлоконструкций.

Что ж, если вы еще не знаете, как это сделать, мы легко это решим. В этой статье я дам вам ускоренный курс о том, как читать чертежи металлоконструкций. Примите участие в увлекательной поездке.

Что такое конструкционная сталь?

Начать следует с определения конструкционной стали. Однако еще до этого нужно сделать шаг назад, чтобы понять, что такое сталь и ее значение при строительстве.

Сталь является основным материалом, используемым в строительстве. Он предпочтительнее дерева и бетона из-за его прочности и консистенции. Кроме того, из стали относительно легко создавать другие строительные детали. Вы можете формировать и изменять сталь в конечный продукт, который вы имеете в виду.

Все эти факторы делают его предпочтительным материалом для тех, кто занимается строительством. Вряд ли можно найти какое-либо здание без стальных материалов.

Одним из вариантов стали является конструкционная сталь. Конструкционная сталь просто относится к стали, профилированной для строительства. Он изготовлен из стали, отформатированной в определенном поперечном сечении.

Средняя конструкционная сталь состоит из углерода и железа. Эти два элемента отвечают за прочность конструкционной стали. Это также означает, что их увеличение еще больше укрепит материал.

Конструкционная сталь может быть различной формы. Некоторыми из наиболее популярных являются L-образная балка, Z-образная форма, конструкционный швеллер и т. д.

Что такое чертежи конструкционной стали?

Опять же, давайте начнем с определения структурных чертежей.

Строительный чертеж — это инженерный план, в котором указано, как будет возведено здание. Это своего рода дорожная карта, дающая указания, пока вы идете по строительству. Архитектурный чертеж обычно предшествует структурному чертежу. Кроме того, в некоторых случаях структурный чертеж основан на архитектурном чертеже.

Держу пари, вы уже догадались, что такое чертеж металлоконструкций. На этом рисунке показаны соединения стальных материалов, используемых в строительстве. Это поможет подрядчикам выбрать материалы для строительства. По сути, чертеж конструкционной стали показывает положение каждого материала конструкционной стали, используемого в здании.

Чертеж металлоконструкций содержит несколько ключевых компонентов. Во-первых, это высота здания. Это показывает внешние стены здания.

Другой структурный план. На структурном плане показано расположение этажей, фундаментов и крыш здания. Это также может указать, где находятся структурные элементы — в данном случае конструкционная сталь.

Часть чертежа, посвященная разрезам, обеспечивает ясность чертежа. В нем выявляются определенные новшества, о которых подрядчик может не знать сразу. Таким образом, он охватывает инновационные идеи, такие как прорезь в здании.

Как читать чертежи металлоконструкций

Инженер и архитектор обычно работают вместе при разработке чертежа металлоконструкций. Эта синергия должна гарантировать, что намерения архитектора, который в первую очередь намеревается спроектировать здание, будут достигнуты.

Чтобы успешно прочитать и интерпретировать рисунок, вам нужно знать, на что обращать внимание. Иначе все это покажется вам ерундой. В этом разделе я покажу вам, что вы должны иметь в виду, если хотите понять чертеж конструкционной стали. Соберитесь, и давайте приступим к делу!

1. Узнайте, как работает масштаб

Масштаб — это соотношение на листе, которое преобразуется в фактический размер здания. Таким образом, каждая единица измерения на чертеже превращается в нечто большее в реальной жизни.

Шкала показывает, насколько большими или маленькими будут определенные конструкции в здании. Как правило, большинство людей используют дюймы на фут при определении размера используемых ими весов. Тем не менее, это используется в основном для небольших зданий.

Шкалы различаются и могут немного сбить с толку новичка. Более того, в одном чертеже может использоваться несколько масштабов. Затем вы должны быть осторожны, чтобы правильно интерпретировать масштаб, так как это неизменно отразится на том, как получится здание.

Чтобы получить правильные весы, первым делом нужно понять тип весов. Обычно это указывается в начале документа. Если это не так, вы можете напрямую поговорить с инженером, чтобы он разобрался.

Более того, вы можете захотеть получить масштабную линейку. Масштабированная линейка или архитектурный масштаб интерпретируют масштабы для вас, даже если на одном чертеже есть несколько изображений.

2. Изучите значение символов

На обычном чертеже металлоконструкций вы найдете множество символов. Это потому, что инженеры знакомы с цифрами и символами и чувствуют себя комфортно. Следовательно, вливание его в свои рисунки — это просто способ использовать свои знания.

Кроме того, символы экономят время. Это особенно важно, если их приходится повторять несколько раз в рамках одной и той же работы. Например, символ, обозначающий сечения или фасады, может использоваться несколько раз. Таким образом, его вставка, в отличие от написания всего слова, экономит время и нервы.

К популярным символам относятся круги, прямоугольники, треугольники и т. д.

Большинство символов имеют единую интерпретацию в различных областях техники. У них есть предустановленные объяснения. Следовательно, чтобы хорошо расшифровывать символы, вам нужно всего лишь изучить их толкования.

3. Идентифицирующие символы-выноски

Это особый тип символов, который заслуживает особого упоминания.

Выноски привлекают внимание к другим частям чертежа. Это значки, и иногда вы найдете их на полях рисунка.

Когда они обращают ваше внимание на определенные части чертежа, это должно дать больше информации о конструкции. Например, вы можете использовать условное обозначение, чтобы указать, где должны соприкасаться два стальных материала.

4. Обратите внимание на числа в кружках

Это также любопытно, что вы можете найти на чертеже металлоконструкций. Однако существует простое объяснение того, почему инженеры обводят числа на своих чертежах.

Цифры в кружках обозначают информацию на рассматриваемой странице. Он просто информирует вас о том, что дополнительные детали обсуждаются в отдельной части чертежа. Масштабы, используемые в чертежах, обычно настолько малы, что детали не могут быть объяснены на страницах чертежа. Следовательно, любое подробное объяснение имеет смысл делать где-то в другом месте. Обведенное число обращает на это ваше внимание.

Когда вы видите число в кружке, вы должны перейти на нужную страницу с подробностями.

5. Распознавание сокращений

Сокращений почти так же много, как символов на чертежах металлоконструкций. Инженеры используют аббревиатуры по тем же причинам, что и символы.

Выучить все сокращения и их значение может оказаться невозможным. Тем не менее, вы можете узнать общие. Когда вы сталкиваетесь с незнакомыми, вы можете обратиться за помощью к инженеру (то есть, если вы сами им не являетесь).

Заключение

Все это может показаться большим, но это потому, что на данный момент это все еще теоретически. Как только вы войдете в суть дела и заставите работать все, что найдете здесь, вы сразу же станете профессионалом. Способность правильно расшифровывать и читать чертежи металлоконструкций — это то, что вы не можете считать само собой разумеющимся.
