Цвет проводов в электропроводке и маркировка: фаза, ноль, земля

Что такое цветовая маркировка проводов и кабелей в электрике должен знать каждый электрик, даже домашний! Это полезно знать при монтажа проводки или ее ремонте. Ниже вы найдете подробные описания расцветки проводов в электропроводке с рекомендациями.

Как окрашиваются провода фазы

Провод фаза – это те самые 220 вольт. Прикосновение к ним может вызвать сильный удар током, поэтому их принято окрашивать в яркие, контрастные тона.

Традиционная окраска фазного провода  — это красный или коричневый. Эта тенденция сохраняется во всех ГОСТовских кабелях, что позволяет без проблем определить необходимый кабель.

Маркировка проводов и кабелей для трехфазных сетей отличается. В частных домах и квартирах они практически не встречаются – это промышленный стандарт, но все же иногда их используют.

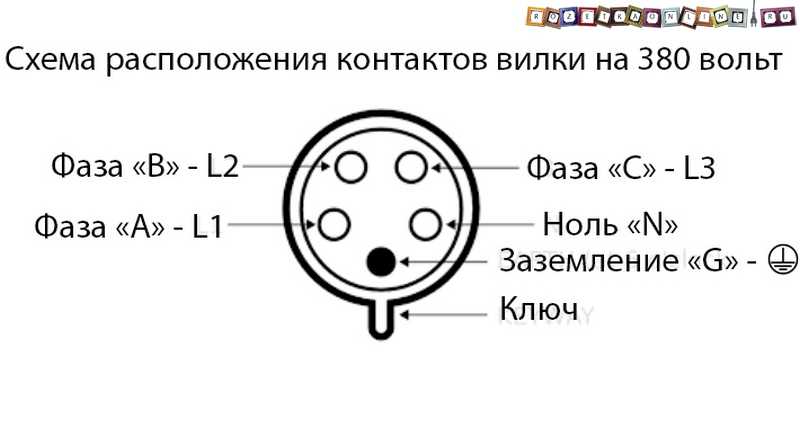

Трехфазное цветовое обозначение выглядит следующим образом:

• L1, иногда обозначается, как «А» — желтый;
• L2 (В) – зеленый;
• L3 (С) – красный.

По правилам устройства электроустановок (ПУЭ), цвет кабеля должен сохраняться во всей проводке и не меняться.

Цвет провода заземления

Желто-зеленый провод – это заземление. Сейчас оно считается обязательным, но ранее его использование было мало распространенным. На схемах его маркируют аббревиатурой РЕ. В домах старого типа иногда встречается  маркировка PEN, то есть совмещение заземления с нейтралью.

На данный момент такое совмещение малораспространенно, но провода подобного типа еще выпускают. Кроме стандартного желто-зеленого окраса здесь добавлен голубой.

Цвет нулевого провода

Ноль или l n в электрике – это синий провод, но не обязательно. Иногда он обозначается белым, синим с белой полосой или голубым.

Как правило, цвета фазы и нуля контрастны, чтобы вы могли быстро определить, где какой-провод находится.

Ручная цветовая разметка

Не имеет значения в электрике какого цвета обозначаются провода в сети переменного тока. Плюс с минусом как бы постоянно меняются друг с другом, чтобы вы не спалили технику. А так как полярность проводов, электрики часто подключают провода в произвольном порядке. Поэтому на заземлении может внезапно оказаться фаза.

Аналогично проводку часто прокладывают одноцветными кабелями. Здесь в принципе невозможно определить, где и что находится. В этом случае нужно найти фазу с нулем и промаркировать.

Как определить фазу и ноль

Перед тем, как сделать обозначение проводов по маркерам, необходимо найти фазу. Сделать это можно 2 способами:

1. Отвертка-индикатор. Простейший инструмент для определения фазности. Достаточно вставить его в отверстие розетки и дотронуться до контакта на ручке. Если светодиод загорелся – значит вы нашли фазу. Если нет – то это ноль. Обратите внимание, что метод подходит только для однофазных сетей, то есть 220. В случае с трехфазной проводкой метод не работает.
2. Мультиметр. Если нет индикатора, можно воспользоваться мультиметром. Поставьте рычаг в положение переменного напряжения 220 вольт. Теперь вставьте щупы в отверстия и посмотрите на дисплей. Если показывает «220 +-«, значит на месте красного щупа находится фаза. Если «-220» — фазировка неправильная и необходимо поменять щупы местами.

Как разметить провода

В общем, сортировку проводов по цветам можно производить по разному. Основная задача – сделать ее понятнее и проще, чтобы в дальнейшем вы не путались. Задача заключается в определении фазировки (ее определение описано в предыдущем пункте) и маркировки. Вот 3 способа, которые позволят это сделать.

Малярной лентой

Подходит на случай, если вы проводите ремонт и нужен краткосрочный маркер. Просто оторвите кусочек малярной ленты и подпишите ее (фаза, ноль или заземление).

Способ подходит только как временное решение! Во-первых, малярная лента ненадежна. Надпись может стереться или наклейка отвалится. Во-вторых, это небезопасно. Клей малярки легко воспламеняется.

Изолентой

Если вы когда-нибудь задумывались, почему синяя изолента именно такого цвета. Дело в том, что это цвет нулевого провода!

В продаже есть красная, синяя, черная, зеленая и даже желто-зеленая изолента, чтобы помечать провода разного назначения. Этот способ быстрый и простой – его можно использовать на длительной дистанции.

Маркировка проводов по цвету делается просто – отрежьте кусочек и обмотайте возле открытой жилы.

Примечание. Берите хорошую изоленту с сильной адгезией. Она не сорвется и продержится до замены проводки.

Термоусадочная трубка

Способ аналогичный предыдущему. В продаже есть термоусадка разного цвета, повторяющаяся ГОСТовскую маркировку.

В магазине продаются нарезанные наборы специально для этих целей. После того, как вы вставите провод в трубку – прогрейте ее зажигалкой. Под действием температуры она сожмется и плотно обожмет жилу.

Кабельные маркеры

Пластиковые насадки, натягивающиеся на жилу. Продаются под разное сечение кабеля, благодаря чему плотно фиксируются и не спадают. Метод достаточно удобный, так как пластик негорючий и безопасный.

Электрики также обозначают таким образом линию проводов, чтобы не запутаться при демонтаже или ремонте.

Цветные маркеры

Еще более удобный способ, позволяющий значительно упростить организацию. Каждый маркер имеет свой цвет и цифру, чтобы обозначить одну электролинию. Фиксируются аналогично предыдущему типу. Их минус: почти всегда продаются бобинами по 100 штук и более. Редко в магазинах встречаются поштучная фасовка.

Кабельные стяжки

Подходят не только для маркировки электропроводов, но и для их организации. Например, фазные провода в 380В сети можно совместить в один пучок. На них присутствует специальная плашка, где можно записать важную информацию. Продаются также пачками, но зато в разноцветном комплекте. Наносится разметка обычным перманентным маркером, чтобы она не стерлась со временем.

Что такое фаза и ноль в электричестве

Электрикдома. Главная » Электропроводка и соединения » Обозначение фазы и нуля в электрике

11 июня, 2022Рубрика: Электропроводка и соединенияАвтор: Andrey Ku

Содержание

1. Что такое ноль, фаза и заземление?
2. Условные обозначения фазы и нуля
3. О цветовом обозначении

Начинающему электрику или просто человеку, желающему поменять розетки в собственной квартире, нужно хорошо разбираться во всех нюансах предстоящих работ. Далеко не последнюю роль в этом деле играет умение правильно распознавать условные обозначения на электрооборудовании — даже одно неправильное действие может стоить человеку жизни. В данном материале мы начнем с основ и выясним, как выглядит обозначение фазы и нуля в электрике на конкретных примерах.

Что такое ноль, фаза и заземление?

Проще всего понять, что же такое ноль, фаза и заземление на примере простейшей однофазной электросети. В такой сети есть всего три провода. По одному из них электричество “течет” непосредственно к потребителю — именно он и называется “фаза”. Второй провод ответственен за возврат электроэнергии обратно в сеть, его называют “нулем”. Наконец, третий провод выполняет предохранительную функцию, направляя избыток энергии в землю. Так работает заземление.

Небрежное обращение с этими тремя проводами может стать причиной трагедии — в случае, если вы перепутаете ноль и фазу, в сети возникнет короткое замыкание, способное вызвать пожар. Дабы минимизировать риски, производители электрооборудования наносят на места подключения специальную маркировку, о которой мы поговорим далее.

Условные обозначения фазы и нуля

Вскрыв обычную розетку у себя дома, вы сможете обнаружить на ее корпусе стандартные условные обозначения, нанесенные крупными латинскими буквами:

• L. Обозначает “активный” провод под напряжением, то есть — фазу. Как уже упоминалось, именно фаза несет в себе наибольшую опасность, а потому обращаться с этим проводом следует предельно осторожно.
• N. Так обозначается ноль. Многие электрики убеждены, что буква “N” — производная от английского слова null (буквально “ноль”), однако на деле это расшифровывается как “neutral”(нейтральный).
• PE. Так обозначается провод заземления. Аббревиатура расшифровывается как Protective Earthing, то бишь — “защитное заземление”, что для англоязычного человека недвусмысленно указывает на предназначение данного провода.

Также стоит отметить, что одиночная буква L используется только в простых однофазных сетях. В случае, например, с трехфазной электросетью, каждая фаза будет помечена не только буквой, но и порядковым номером от 1 до 3. Кроме того, необходимо помнить и о том, что маркировка совпадает с реальностью не во всех случаях без исключения. Учитывая, что цена ошибки может быть очень высока, рекомендуется каждый раз проверять соответствие при помощи простого, но эффективного прибора — тестера (он же мультиметр). Это особенно актуально в тех случаях, когда работать приходится со старыми советскими электроприборами, где очень часто вообще отсутствует какая-либо маркировка.

О цветовом обозначении

Для большей надежности также была разработана система цветовой маркировки, дополняющей буквенную. Речь идет о цвете изоляции самих проводов:

• Фаза. Существует довольно много цветовых вариаций для обозначения фазы, однако в подавляющем большинстве случаев это — черный или темно-коричневый цвет. Гораздо реже можно увидеть серый, красный, оранжевый или даже розовый вариант.
• Ноль. Как правило, изоляция окрашена в голубой или синий цвет. Изредка можно встретить вариант с продольной белой полосой.
• Заземление. В большинстве случаев такие провода имеют желто-зеленую окраску. Реже можно встретить одноцветные желтые или зеленые провода.

Правильно используя информацию о типах маркировки фазы и нуля, вы сможете самостоятельно выполнять целый ряд работ, связанных с электрикой, однако даже опытному человеку всегда стоит перепроверять соответствие вручную для подстраховки.
