Расстояние между лагами пола в деревянном доме: как рассчитать своими руками, таблица, видео-инструкция, фото

Благодаря экологической чистоте, эстетичности, натуральности, обеспечиваемому теплу и комфорту в доме, полы из древесины не теряют популярности до сих пор. При их выборе возникает много вопросов – каково должно быть расстояние между лагами пола в деревянном доме, какой материал выбрать, как правильно монтировать и т.д. Эта статья ответит на все ваши вопросы.

Шаг между лагами влияет на прочность всей системы.

Выбор бруса для лаг

1. Материал подбирайте из хвойной древесины, цена которой невелика – ели, сосны или пихты. Если помещение влажное, приобретите рейки из лиственницы. Она дороже, зато, почти не гниет от воздействия влаги.
2. В целях экономии можете приобрести пиломатериал 2/3 сорта, имеющий влажность 18/20%.
3. Брусья должны обладать прямоугольным сечением. При этом, показатель их высоты должен быть больше в 1.5/2 раза, чем ширина. Имея такое сечение, лаги будут эксплуатироваться оптимально, выдерживая высокие нагрузки.
4. Размеры бруса нужно выбирать, исходя из пролета, то есть расстояния меж балками нижней обвязки. Важна также толщина применяемого утеплителя.

Ниже приведены сечения лаг (при шаге меж ними в 0.7 м) для разных пролетов.

Таблица сечений.

5. Когда ширина пролета обладает промежуточной величиной, нужно выбирать ближний вариант, учитывая запас прочности.
6. Приобретая брус, осмотрите его на наличие дефектов. Перед тем, как рассчитать лаги для пола, учтите их запас в 10/15%.

Обратите внимание! Для защиты древесины от вредных насекомых, плесени и грибков, ее нужно пропитать антисептиком. С нижней стороны брусья необходимо обработать два раза, дав первому слою высохнуть в течение 4/5 часов.

Как определить шаг меж лагами

Данная величина зависит напрямую от толщины напольного покрытия.

Таблица, которую можно использовать

Когда для настила пола применяются толстые доски, имеющие хорошую прочность, лаги можно ставить сравнительно редко. Если финишное покрытие тонкое, брус надо располагать часто. Ниже приведена таблица расстояний между лагами пола, исходя из толщины досок.

Соотношение  параметров досок и лаг.

Чтоб точнее определить шаг меж лагами, вам нужно будет осуществить расчеты.

Пример расчетов

1. Пусть длина помещения будет 11 м.
2. Ширина бруса будет равняться 0.15 м.
3. Выберем для настила половые доски толщиной 25 мм (0.025 м). Следовательно, промежутки меж лагами должны составлять от 40 до 50 см. Усредним данные цифры до 45 сантиметров, то есть 0.45 метра.
4. Обозначим число лаг, как х.
5. Ширина всех наших лаг будет равна 0.15∙x .
6. Первые брусья будут устанавливаться на расстоянии в 30 мм (0.03 м) от стен. Исходя из этого, шаг меж лагами будет: x-1. Расстояние между всеми лагами будет равно 0. 45∙(x-1).

Чтоб узнать расстояние между лагами для пола, создаем уравнение:

длина помещения = ширина бруса + промежуток меж всеми лагами + отступ от стенок.

1. Подставляем величины: 11=0.15∙x+0,45∙(x-1)+0.06.
2. Решаем уравнение:

11=0.15∙x+0.45∙x-0.45+0.06;

11=0.6∙x-0.39;

11.39=0.6∙x;

x=18.983333.

3. Число лаг должно быть целым числом, исходя из этого, округляем величину до 19.
4. Сумма всех промежутков меж лагами будет равна 11-0.06-19∙0.15=8.09 метра.
5. Делим эту цифру на число расстояний – 8.0919-1=0.4494.
6. Полученный итог: точное расстояние между половыми лагами должно быть 44.94 сантиметра.

Монтаж каркаса

Полы по лагам могут обустраиваться, как по перекрытиям дома, так и по грунтовому основанию.

Установка лаг на перекрытие из дерева

Монтаж лаг на деревянном перекрытии.

1. Лаги нужно фиксировать к обвязочным балкам. Следует принимать во внимание, что они вряд ли обладают абсолютно ровным уровнем. Поэтому брус лучше всего прикреплять к боковинам балок.
2. В данном случае горизонтальность лаг определяйте контрольной рейкой, подкладки можно не применять.
3. Лаги фиксируйте шурупами, обладающими диаметром в 6 мм. Они должны быть длиннее ширины бруса в 2/2.5 раза.
4. Чтоб пиломатериалы не треснули, в лагах и балках сверлите отверстия. При этом применяйте сверло, которое будет иметь диаметр на 2.5 мм меньше, чем размер шурупа.
5. Когда балки размещены далеко друг от дружки, нужно монтировать двойные лаги. Сначала уложите на балки первый ряд лаг, поверх них, с меньшим шагом – еще один.

Укладка бруса на грунт

На фото схема пола по лагам на грунте.

1. Сначала разровняйте своими рукамии утрамбуйте грунт. Данную работу можно осуществить при помощи большого бревна. Прибейте  к нему снизу доску и передвигая с напарником трамбовку по грунту, уплотняйте его. Доска должна быть, минимально, 5 см толщиной и немного больше сечения бревна.
2. Далее осуществите разметку для опорных столбов для лаг. Когда опорами для каркаса являются балки нижней обвязки, метки можно оставлять непосредственно на брусьях. Если опора – это ростверк, накрытый рубероидом, отметки ставьте на гидроизоляционном материале.
3. Отступ от начальных лаг до стен должен равняться 3/20 см.

Перед установкой опорных столбиков нужно сделать под них фундамент. Его можно залить отдельно под каждую опору либо уложить под ряд столбиков.

Размеры фундамента под столбик, минимально – 0.4×0.4 м, высота – 0.2 м, 5 см из них должно выступать из почвы.

Инструкция по обустройству фундамента такова.

Схема монтажа лаг на грунте.

1. От размеченной на обвязочных балках оси лаг в обе стороны отложите по 0.2 м.
2. Меж метками протяните шнурок.
3. Проделайте аналогичную операцию в плоскости, перпендикулярной лагам, чтоб разметить углы столбиков, располагаемых в точках пересечения шнуров.
4. Вбейте в углах колья. Далее снимите шнуры.
5. Когда фундамент укладывается под ряд опор, шнурами размечаются лишь края ряда.
6. В размеченных участках снимите верхний слой почвы. Утрамбуйте их, насыпьте щебень и уплотните его.
7. Соберите опалубку фундамента, имеющую высоту 0.1 м.
8. Для гидроизоляции бетона, уложите в ямы пленку из полиэтилена. Если почва глиняная, то можно этого не делать.
9. Армируйте фундамент каркасом, сваренным из арматуры, диаметром 0.8 см. Уложить его нужно немного ниже центра слоя будущего бетона.
10. Далее залейте раствор. Его состав должен быть таким же, что и для фундамента дома.
11. Подождите, пока бетон схватится в течение 2/3 дней.
12. После этого уложите гидроизоляцию. С этой целью нарежьте куски рубероида по размерам опор, иными словами – по 40×40 см. Можете сделать и напуски в 1 сантиметр. Уложите изоляцию прямо на раствор, битумом ее промазывать не надо.
13. Теперь можно начинать кладку кирпичей. Хватит их двух рядов в высоту, верхний из них должен быть перпендикулярно ориентирован длине бруса. Для скрепления материала применяйте песчано-цементный раствор, кирпич используйте марки, не ниже м-100.
14. По кирпичам уложите гидроизоляцию.
15. Поверх нее разместите звукоизоляционные прокладки. Чтоб они не съехали, закрепите их.

Так выглядят полы, в целом.

Сначала уложите лаги-маяки, первые от стен. Закрепите их с промежутком в 2 метра друг от дружки.

Обратите внимание! Проверьте горизонтальность укладки материала относительно грунта, а также друг дружки. Если лаги легли неровно, выступающие участки можно убрать рубанком, под прогибающиеся части установить подкладки. Следует учесть, какое максимальное отклонение допустимо – оно должно составлять один миллиметр  на 1 метр бруса.

Далее установите промежуточные лаги. Крепить их к опорам можно уголками, применяя саморезы, они должны входить в древесину на 4/5 см. Вторая сторона уголка к опоре крепится дюбелями.

Вывод

От шага лаг, их сечения и применяемой древесины зависит прочность и надежность конструкции всех полов. Поэтому отнестись к выбору данных параметров нужно со всей серьезностью. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Если вам надо СВП купить недорого с организованной доставкой, сделать это вы можете в нашем интернет-магазине на самых выгодных условиях! Гарантируем высокое качество! В общем, будем рады сотрудничеству! До связи!

Расскажите об этом:

• Рекомендуемое

• Рекомендуемое

• Рекомендуемое

• Рекомендуемое

• Рекомендуемое

Шаг лаг для пола из досок, расстояние, как крепить и укладка

Деревянный пол в доме — это всегда красиво, эстетично, экологично и здорОво для всех домочадцев. Однако укладка половой доски должна производиться правильно, иначе пол грозит в скором времени выйти из строя, а именно:

• Изменить геометрию настила;
• Рассохнуться или прогнить;
• Сделать помещение холодным и неуютным.

Поэтому профессионалы рекомендуют не просто проводить укладку доски на пол, а крепить её на смонтированные лаги. Что это такое, и как правильно проводить работы, разбираемся ниже.

• 1 Лаги для пола: размеры, монтаж
• 2 Для чего они нужны?
• 3 Расчеты параметров монтажа лаг
• 4 Какой должен быть шаг лаг?
• 5 Как смонтировать лаги?
• 6 Крепление напольной доски

Лаги для пола: размеры, монтаж

В качестве половой лаги можно использовать брус 2 или 3 сорта

Лаги представляют собой длинные брусья определенного сечения и изготовленные из различного материала. В строительстве можно использовать подпорку из металла, пластика, железобетона или компаунда с включением синтетической смолы. Однако чаще всего мастера используют древесные лаги благодаря их приемлемой стоимости и достаточно хорошим техническим характеристикам.

Деревянные лаги для пола могут быть изготовлены из различных хвойных пород дерева или из более влагостойкой лиственницы. Последняя считается самым прочным и долговечным материалом для изготовления бруса.

Важно: в качестве половой лаги можно использовать брус 2 или 3 сорта. Это никак не повлияет на качество обрешетки для деревянного пола. А вот на влажность доски нужно обратить особое внимание. Поскольку материал с влажностью выше 20% грозит усадкой и рассыханием в течение срока эксплуатации. Нужно ли говорить о том, что станет тогда с полом.

Для чего они нужны?

Правильно смонтированные брусья и расстояние между ними обеспечивают достаточную вентиляцию подпольного пространства дома

Укладка деревянных брусьев в качестве обрешетки под будущий пол позволяет усилить всю конструкцию пола в целом. Кроме того, в расстоянии между лагами укладывается шумо- и теплоизоляционные материалы, что очень улучшает характеристики пола.

Правильно смонтированные брусья и расстояние между ними обеспечивают достаточную вентиляцию подпольного пространства дома, а это значит, что древесина не будет подвергаться гниению с течением времени. Особенно если здание стоит на участке с высоким расположением грунтовых вод. Как правильно смонтировать лаги и рассчитать оптимальное расстояние между брусьями обрешётки, рассматриваем ниже.

Расчеты параметров монтажа лаг

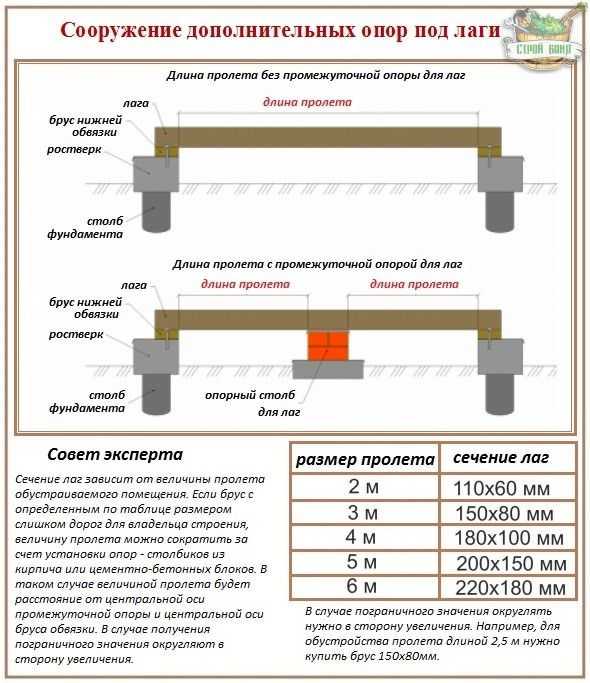

Сечение деревянного бруса должно быть тем больше, чем шире будет пролёт комнаты под укладку пола

Сначала стоит правильно подойти к выбору сечения лаг. Поскольку именно они будут являться несущей конструкцией, на которую будет оказываться последующая нагрузка. Таким образом, стоит заранее позаботиться о том, чтобы готовый пол выдерживал и вес мебели в доме, и вес всех домочадцев. Поэтому крепление досок пола нужно производить исключительно правильно.

Сечение деревянного бруса должно быть тем больше, чем шире будет пролёт комнаты под укладку пола. Таким образом имеет наиболее распространенное в кругу мастеров соотношение между толщиной лаг и шириной пролёта (то есть расстояния от стены до стены, вдоль которой будет укладываться брус-лаг):

• Для 2 м будет достаточно бруса сечением 110х60 мм;
• Для 3 м — 150х80 мм;
• Для 4 м — 180х100 мм;
• Для 5 м — 200х150 мм;
• Для 6 м — 220х180 мм.

Таким образом видим, что чем длиннее будет лага, тем её сечение должно быть больше. Это позволит усилить всю конструкцию пола из деревянных досок.

Что касается длины лаг, то здесь лучше всего заказать цельные брусья с таким расчетом, чтобы они с торцов при укладке отступали от стены 3-5 мм. Такой подход к укладке обрешетки позволит предотвратить возможную деформацию пола в процессе его эксплуатации.

Укладывать брусья необходимо исключительно на ребро. Так устойчивость обрешетки при нагрузке на пол будет максимальной

Если не получается достать цельные лаги одной длины, то при укладке брусьев прибегают к их сращиванию. Для этого под места сращивания необходимо установить кирпичную (цементную) тумбу или другой вид опоры. При этом место сращивания должно приходиться строго на точку опоры, а края обоих брусьев должны заступать друг за друга не менее чем на полметра. При необходимости можно использовать оцинкованные накладки для скрепления и сращивания лаг.

Укладывать брусья необходимо исключительно на ребро. Так устойчивость обрешетки при нагрузке на пол будет максимальной.

Важно: крепить лаги нужно исключительно на слой гидроизоляции. Таким образом можно дополнительно уберечь доски от гниения. А в расстояниях между брусьями можно уложить теплоизоляционный материал. И к сведению: не запрещено использовать лаги большего сечения. Это только усилит технические характеристики готового пола.

Какой должен быть шаг лаг?

Схема устройства лаг на столбчатом фундаменте

Этот вопрос очень важен при монтаже досок пола. И профессионально рассчитать расстояние между укладываемыми брусьями подпола совсем несложно. Оно (расстояние) напрямую зависит от толщины половой доски. То есть, чем толще будет доска для пола, тем шире можно делать шаг между лагами. Ниже представлено оптимальное соотношение между шагом бруса и толщиной используемой доски для пола.

• При толщине доски 20 мм шаг между деревянными подпорками будет 30 см;
• При толщине половицы 24мм расстояние между брусьями — 40 см;
• Толщина доски 30 мм — шаг 50 см;
• Толщина 35 мм — шаг 60 см. ;
• Толщина доски 40 мм — расстояние между лагами 70 см.;
• Доска 45 мм — расстояние между брусьями 80 см.;
• Доска 50 мм — шаг 100 см.

Как смонтировать лаги?

Пример установки регулируемых лаг

Если вы беретесь самостоятельно провести укладку обрешётки и досок пола, то заранее подготовьтесь. А именно, кроме брусьев и досок пола, заготовьте необходимый инструмент и регулируемые элементы-опоры. Они являются оптимальным вариантом, поскольку позволяют установить лаги на цементное основание с идеальной ровностью.

Не забудьте дополнительно зафиксировать брусья у стен во время укладки при помощи перфоратора и оцинкованных уголков. Если лаги будут укладываться на деревянные балки, то их необходимо сначала обработать антисептиком, а отверстия под крепёж — заранее просверлить. Это простое действие позволит предотвратить раскол бруса во время соединения его с балкой при помощи дюбеля.

Крепление напольной доски

Пример укладки шпунтованной доски при помощи струбцины и клиньев

Итак, вам осталось провести крепление доски пола к лагам. Здесь необходимо придерживаться некоторых рекомендаций и тогда ваш деревянный пол будет надежным, крепким и устойчивым под максимальной нагрузкой.

1. Доски к деревянному брусу крепят при помощи гвоздей, длина которых превышает ширину доски в два раза.
2. Перед тем как начать укладку досок, необходимо подготовить отверстия под крепеж методом сверления. Важно сделать отверстия на 1-2 мм меньше толщины гвоздя. Это позволит предотвратить раскол доски пола.
3. Идеально, если длина досок будет четко вписывать в параметры вашей комнаты и вам не придётся сращивать половицы. Но если все же доску нужной длины найти не удалось, то стыковать две доски нужно непосредственной на одной из перекрытий. Таким образом вы не допустите пригибания половицы со временем.
4. Крепить доски пола нужно обязательно ко всем лагам.
5. Готовое напольное покрытие необходимо обработать специальным лаком или олифой.
6. Стыки стены с полом закрываем красивым деревянным плинтусом или рейкой.

Важно: доски можно закрепить к брусьям и саморезами либо под углом 45 градусов, либо с последующей обработкой шляпок специальным герметиком. А при укладке досок пола не забывайте оставлять по 1 см между стенами и напольным покрытием.

Таблица размеров стягивающих винтов: размеры и способы подбора того, что вам нужно

Стягивающие винты представляют собой прочные строительные крепежные детали с острой резьбой, которые закрывают только часть болта, что позволяет вам регулировать их по мере необходимости.

Обычно используются для крепления дерева к дереву и металла к дереву.

Если вы планируете использовать стягивающий винт для своего следующего проекта, обязательно сверьтесь с таблицей размеров стягивающего винта, чтобы убедиться, что вы используете правильный размер винта.

Я здесь, чтобы помочь вам с этим.

В этой статье я покажу вам, как точно и легко определить размер стягивающего винта.

Я также включил полную таблицу всех необходимых измерений, необходимых для ваших проектов.

Как читать таблицу размеров стягивающих винтов

По сравнению с болтами и гайками стягивающие винты имеют меньшую поперечную прочность.

По этой причине они используются в трех основных случаях: когда доступна только одна сторона соединения, когда длина сквозного болта чрезмерна или когда добавление гайки невозможно.

Термины «шурупы» и «болты» часто используются как синонимы.

Болты с квадратным подголовком и стяжные болты также часто рассматриваются как одно и то же; хотя это два совершенно разных материала.

Винты/болты с затяжкой крепятся путем вращения головки, что позволяет винтам прочно проникнуть в материал, в который они установлены.

Болты с квадратным подголовком, с другой стороны, крепятся к материалу с помощью гайки.

Лаги обычно не используются с гайкой, поэтому правильным техническим термином является винт с запаздыванием, а не болт с запаздыванием.

Если не указано иное, стяжные болты — это не болты, а винты.

Вот как читать таблицу размеров стягивающих винтов:

Определение частей стягивающих винтов

Чтобы правильно прочитать таблицу размеров стягивающих винтов, сначала необходимо ознакомиться с основными частями стягивающих винтов.

Они аналогичны общей таблице размеров винтов и заключаются в следующем:

Головка:

Расположена в верхней части винта. Он либо шестигранный, либо квадратный.

Хвостовик:

Безрезьбовая часть болта, расположенная между головкой и резьбой.

Резьба:

Спиральная конструкция, огибающая цилиндр шнека.

Шаг:

Расстояние между соседними витками, обычно выражается в миллиметрах.

Диаметр основания резьбы:

Нижний крайний диаметр резьбы, также известный как малый диаметр.

Плоскость в корне:

Поверхность резьбы, соответствующая наименьшему диаметру винта.

Глубина резьбы:

Расстояние между вершиной и основанием резьбы.

Измерение длины стягивающего винта

После того, как вы ознакомитесь с частями стягивающего винта, вы готовы читать и понимать таблицу.

Как видно из приведенной ниже таблицы размеров, стягивающие винты обычно имеют диаметр от 1/4 до 7/8 дюймов.

Итак, чтобы правильно пользоваться диаграммой, сначала нужно определить размеры стягивающего винта.

Размеры винта указаны на его оригинальной упаковке.

Если у вас нет коробки, измерьте вручную стягивающий винт с помощью линейки или рулетки от под головкой винта до его резьбового наконечника.

Обратите внимание на высоту головки, ширину головки и размер резьбы

Следующий набор столбцов соответствует указанным размерам ваших винтов с запаздыванием.

В столбце рядом с диаметром стягивающего винта указана базовая, минимальная и максимальная высота головки в десятичных дробях.

Вам также известны ширина головки поперек плоскостей и ширина головки по углам, обе из которых измеряют расстояние между двумя противоположными поверхностями на головке винта.

Также указаны размеры резьбы, чтобы вы могли правильно закрепить винт на данной поверхности.

Реальный размер шурупа Применение

Допустим, вы хотите скрепить два куска пиломатериала с помощью шурупа.

Сначала измерьте ширину объединенных деревянных частей. Затем выберите болт, который примерно на 1/4 дюйма короче, чем деревянные детали.

Сверьтесь со своей диаграммой и проведите пальцем по соответствующему размеру стягивающего винта в строке, которая выровнена.

Оттуда вы сможете определить высоту головки, ширину головки и размеры резьбы стягивающего винта с их последующими минимальными (мин.) и максимальными (макс.) пределами.

Он будет служить ориентиром при скреплении деревянных деталей.

Размер резьбы гарантирует, что нити не будут сдираться при пределе прочности на растяжение вашего деревянного материала.

Помните: направляющее отверстие в корпусе должно точно соответствовать размеру винта. Итак, для отверстия 3/8 дюйма используйте винт 3/8 дюйма.

Таблица размеров стандартных стягивающих винтов

Таблица размеров стяжных винтов
Диаметр болта		Высота головки			Ширина головки под ключ			Ширина головки по углам		Размер резьбы
Ф	Д	Базовый	Максимум	Мин.	Базовый	Мин.	Максимум	Мин.	Максимум	Шаг	Диаметр основания	Плоский у основания	Глубина резьбы
#10	0,19	1/8	0,14	0,11	32 сентября	0,271	0,281	0,309	0,323	0,091	0,120	0,039	0,035
1/4	0,25	11/64	0,188	0,15	7/16	0,425	0,438	0,484	0,505	0,100	0,173	0,043	0,039
5/16	0,3125	7/32	0,235	0,195	1/2	0,484	0,5	0,552	0,577	0,111	0,227	0,048	0,043
3/8	0,375	1/4	0,268	0,226	16 сентября	0,544	0,562	0,62	0,65	0,143	0,265	0,062	0,055
7/16	0,4375	19/64	0,316	0,272	5/8	0,603	0,625	0,687	0,722	0,143	0,328	0,062	0,055
1/2	0,5	32. 11	0,364	0,302	3/4	0,725	0,75	0,826	0,866	0,167	0,371	0,072	0,064
5/8	0,625	27/64	0,444	0,378	15/16	0,906	0,938	1,033	1,083	0,200	0,471	0,086	0,077
3/4	0,75	1/2	0,524	0,455	1-1/8	1,088	1,125	1,24	1,299	0,222	0,579	0,096	0,085
7/8	0,875	37/64	0,604	0,531	1-5/16	1,269	1,312	1,447	1,516	0. 0.250	0,683	0,108	0,096
1	1,0	43/64	0,700	0,591	1 1/2	1.450	1.500	1,653	1,732	0,286	0,780	0,123	0,110
1 1/88	1,125	3/4	0,780	0,658	1 11/16	11.631	1,688	1,859	1,949	0,308	0,887	0,133	0,119
1 1/4	1,25	27/32	.0876	0,749	1 7/8	1,812	1,875	2,066	2,165	0,308	1. 012	0,133	0,119

Часто задаваемые вопросы

Насколько глубоко должен заходить шуруп в древесину?

Как правило, стягивающий винт должен проходить на расстоянии не менее толщины, чем то, что он закрепляет.

Как правило, общая длина стягивающего винта должна как минимум вдвое превышать толщину любого материала, который вы прикрепляете.

Например, если вы прикрепляете древесину толщиной 2 дюйма, длина стягивающего винта должна быть не менее 4 дюймов, чтобы он мог проникнуть как в крепящий материал, так и войти еще на 2 дюйма в то, что вы закрепление в.

Это только начальная рекомендация, поскольку существует множество факторов, определяющих лучший ответ для вашего конкретного проекта (тип древесины, направление волокон, нагрузка, количество других используемых шурупов и т. д.).

Как вкрутить стяжной болт в дерево?

Чтобы установить стягивающий шуруп, сначала нужно сжать вместе деревянные детали, чтобы они оставались на месте.

Затем с помощью сверла немного меньшего диаметра просверлите отверстие в том месте, где должен проходить винт.

Гаечным ключом или трещоткой быстро, но безопасно вдавите стягивающий винт в древесину. Как только винт на месте, вы можете безопасно снять зажимы.

Заключение

Приведенная выше таблица размеров шурупов поможет вам определить правильный размер шурупов для вашего проекта.

См. также нашу таблицу шурупов для дерева, если вы работаете с небольшими проектами по деревообработке.

Как и в случае с рым-болтами или любыми другими ввинчиваемыми креплениями, важно использовать идеальный размер, чтобы обеспечить максимально надежную фиксацию.

Для безопасного и точного применения толщина и диаметр шурупа должны соответствовать ширине используемого материала.

Неправильный стягивающий винт может не только стоить вам времени и денег, но и поставить под угрозу вашу безопасность.

Делиться — значит заботиться!

Пролеты перекрытий для жилых домов

Поиск

Дом Домохозяйство Плотницкие работы Балочные перекрытия для строительства домов

Существует ряд факторов, которые следует учитывать при создании каркаса пола для проекта строительства дома, в том числе:

• Тип используемой древесины.
• Сорт пиломатериала.
• Ширина и толщина досок.
• Расстояние между балками.
• Груз размещен на полу.
• Длина пролета балок.

Породы древесины

Различные породы древесины различаются по жесткости и устойчивости к изгибу, при этом некоторые породы намного прочнее других. Даже в пределах одного и того же вида существуют значительные различия в прочности в зависимости от условий произрастания дерева.

Древесина медленнорастущих деревьев, у которых больше годовых колец на конце зерна на дюйм, намного прочнее и плотнее, чем у быстрорастущих деревьев того же вида.

Прочность обычных пород древесины, используемых для каркаса, включает:

• Высокая прочность на изгиб: Южная желтая сосна и пихта Дугласа.
• Средняя прочность на изгиб: Болиголов, ель и красное дерево.
• Низкая прочность на изгиб: Западный красный кедр, восточная белая сосна и сосна пондероза.

Сорт пиломатериалов

Сорт пиломатериалов, используемых для балок, также является фактором, определяющим прочность древесины. Поскольку сучки и другие дефекты ослабляют древесину, пиломатериалы более высоких сортов (обозначаемые как чистые, отборные или № 1) считаются более прочными, чем более низкие сорта. Однако более высокие сорта пиломатериалов также намного дороже.

Пиломатериалы класса №2 являются наиболее распространенным выбором для балок перекрытий и других пиломатериалов для каркаса. Он имеет больше сучков и дефектов, чем более высокие сорта, но обычно этого недостаточно, чтобы вызвать значительную потерю прочности на изгиб.

Пиломатериалы более низких сортов (обозначаемые как #3, полезные и #4) часто имеют слишком много крупных сучков или других дефектов, чтобы их можно было использовать для балок перекрытия.

Независимо от сорта используемого пиломатериала старайтесь выбирать доски с небольшим количеством сучков и дефектов, прямые, с небольшим изгибом по длине кромки.

По возможности располагайте балки пола таким образом, чтобы любой изгиб доски был направлен вверх, чтобы вес балки выпрямлял ее. Любые большие сучки, обнаруженные у края доски, также должны быть обращены вверх, чтобы слабая древесина сучка была сжата, а не напряжена.

Размер пиломатериала

Ширина доски является важным фактором, определяющим расстояние, на которое может перекрываться балка пола, и играет гораздо большую роль, чем толщина.

Например, если вы удвоите толщину или количество балок в полу, расстояние, на которое могут перекрываться доски, увеличится примерно на 25%. Но если вы удвоите ширину досок, расстояние между балками увеличится с 80% до 100%, даже если вы используете те же футы доски из пиломатериалов.

Нагрузка на пол

Величина веса на полу также является важным фактором при определении размера балки и длины пролета.

Вес строительных материалов (балки, черновой пол, пол и потолок) известен как статическая нагрузка и обычно оценивается в 10 фунтов на квадратный фут.

Вы можете рассчитать собственный вес самостоятельно, сложив вес строительных материалов и разделив их на количество квадратных футов, которые будут покрыты материалами.

Вес, который будет размещен на полу, является динамической нагрузкой и включает в себя мебель, людей и все остальное, что вы планируете хранить на полу. Живая нагрузка колеблется от 30 фунтов на квадратный фут и выше, при этом 40 фунтов являются нормой для большинства жилых помещений и палуб.

Очевидно, что если вы коллекционер пианино или планируете собрать как можно больше людей на своей террасе, вам следует проявить осторожность и увеличить размер балок пола или уменьшить пролет.

Балочный пролет

Сложение всех этих факторов дает минимальный размер балок, необходимых для различных типов древесины, сортов пиломатериалов, размеров досок, расстояния между балками и нагрузки, которая будет воздействовать на пол.

Перед началом строительства также следует ознакомиться с местными строительными нормами и проконсультироваться с инженером-строителем в нестандартных или экстремальных ситуациях.

Ниже приведена таблица, в которой указаны балки перекрытия минимального размера , необходимые для межосевого расстояния 16 дюймов и 24 дюйма при использовании пиломатериалов № 2 с 10 фунтами на квадратный фут статической нагрузки и 40 фунтов динамической нагрузки.

	Сосна желтая Пихта Дугласа		Красное дерево Болиголов, ель		Красный кедр западный Сосна белая восточная
Размер балки	16″ o. c.	24″ o.c.	16″ o.c.	24″ o.c.	16″ o.c.	24″ o.c.
2×6	9 футов 9 дюймов	8 футов 3 дюйма	8 футов 8 дюймов	7 футов 6 дюймов	7 футов 6 дюймов	6 футов 3 дюйма
2×8	12 футов 8 дюймов	10 футов 8 дюймов	11 футов 0 дюймов	10 футов 2 дюйма	10 футов 5 дюймов	8 футов 6 дюймов
2×10	16 футов 0 дюймов	13 футов 0 дюймов	14 футов 6 дюймов	12 футов 4 дюйма	12 футов 9 дюймов	10 футов 5 дюймов
2×12	18 футов 6 дюймов	15 футов 0 дюймов	17 футов 6 дюймов	14 футов 4 дюйма	14 футов 9 дюймов	13 футов 0 дюймов

Вы всегда можете использовать пиломатериалы большего размера, более близкие расстояния или меньшие пролеты; просто не становитесь меньше, дальше друг от друга или длиннее.
