l n в электрике что означает; маркировка проводов, цвета проводов в электрике

Невозможно представить нашу жизнь без электричества. Оно сопровождает нас дома, на улице, в магазинах, транспорте. Повсюду нас окружают электроприборы: утюги, чайники, стиральные машины, телевизоры, люстры и т.д. И для того, чтобы они исправно работали, следует их правильно подключить. Тому, кто захочет сделать это самостоятельно, потребуется знать, какими буквами обозначаются различные клеммы. Обозначение фазы и нуля в электрике облегчает и может ускорить ремонтные работы и работы по монтажу.

Буквенная маркировка проводов

Если напряжение электрических устройств не достигает 1000В, то маркировка проводов регулируется определенным ГОСТом Р 50462-2009.

Фазный провод и его обозначение

Как известно, в электросети используется переменный ток, и под напряжением находится так называемая «фаза» или фазный кабель. Он маркируется английским символом «L», от слова «Line», обозначающего слово «линия».

Также этой буквой обозначаются клеммы, которыми присоединяется данный провод. Если фаза не одна, а их несколько, то добавляется порядковый номер L1, L2, L3 или же латинские буквы А, В, С.

Фазные провода всегда должны быть надежно изолированы, так как в оголенном состоянии они способны причинить серьезную опасность здоровью человека.

«Нейтраль», «нуль» или что такое «N»?

В английском языке есть слово «neutral», что переводится как «нейтральный». Именно поэтому для обозначения нейтрального кабеля используют букву N. В нашей стране нейтральный провод чаще всего именуют нулевым от слова «null».

Кроме того, стоит принять во внимание, что нейтраль – это провод, по которому напряжение отводится от электроприбора, и соответственно, он принимается за знак «минус».

Заземление

Что такое фаза и ноль, теперь понятно. Но встречается еще и такой знак – РЕ. Это так называемая «земля» или провод заземления. Аббревиатура опять-таки в переводе с английского – Protective Earthing. Клеммы заземления также обозначаются данными символами.

l и n в электрике – что следует знать?

CSM-1 – прибор контроля состояния изоляции сегодня используют чаще всего. Для безопасного подключения электрических приборов всегда следует проверять маркировку кабелей и клемм символами (l, n и РЕ), а также цвет изоляции проводов. В качестве проверочного оборудования можно использовать тестер – специальную отвертку-индикатор.

Если данного прибора нет под рукой, и вы не уверены в собственной компетенции, советуем обратиться к профессиональному электрику.

Цвет фазы, нуля и заземления

Помимо маркировок буквами, проводники различаются по цветам. Это требование нормативов ПУЭ и ГОСТ Р 50462-2009. Цветовое обозначение необходимо для безопасного и правильного электрического монтажа, устранение ошибок и неисправностей.

Цвет фазы

Что такое фаза в электричестве, мы разобрали выше. Это основной активный проводник, который всегда находится под напряжением. Поэтому он является самым опасным. Цветовая окраска фазы может быть красной, черной, коричневой или белой. Могут встретиться также розовые, фиолетовые, оранжевые, бирюзовые оттенки.

Важно – фазная жила обязательно должна быть яркой и привлекающей внимание!

Иногда возникает следующий вопрос: есть красный провод – а плюс это или минус? Давайте разбираться.

Символом «плюс» принято обозначать фазу, то есть провод, по которому к электроприбору подводится напряжение.

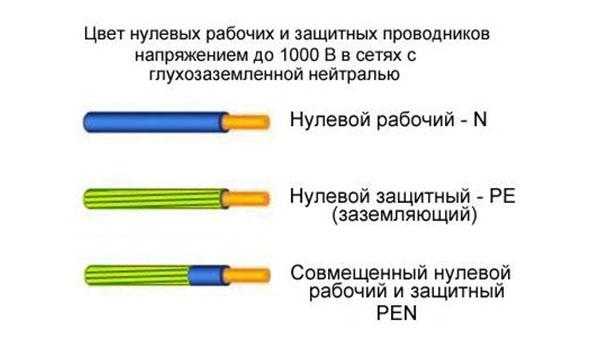

Цвет нейтрали

Для маркировки нулевых проводов используется синий цвет или его незначительные оттенки. Другие расцветки для нейтрали использовать запрещено.

Цвет заземления

Этот провод присутствует только в трехжильных кабелях. Он несёт защитную функцию от удара электрическим током, если изоляция повреждена или прибор неисправен. Согласно евростандарту МЭК 60446:2007, провод «земля» обязательно должен быть зелено-желтым. Например, он бывает желтым с зеленоватой полоской или наоборот. Все иные цвета запрещены.

В двухжильных кабелях жилы «земля» и «нуль» объединены. При этом изоляция такого провода будет синей с желто-зелеными концами.

Использование при монтаже информации о расцветки проводки

Представьте себе, если бы все кабели имели одинаковый цвет. Вы открываете распредщиток – и как отыскать требуемый провод? Только с помощью тестера – специальной индикаторной отвёртки. Прикоснувшись к концу неизолированного провода, посмотреть, загорелся ли индикатор – это значит, что жила фазная. Если индикатор не светится – нулевая.

Знание цветовых обозначений ускоряет время поисков нужного вам кабеля, а также обеспечивает безопасность при работе с электросетью.

Способы маркировки проводки при монтаже

Существуют различные способы маркировки кабелей. Это необходимо для корректного подключения и обеспечения безопасности, так как информации по цветовым оттенкам оболочки кабеля не всегда бывает достаточно. Поэтому на провода наносятся специальные символы, обозначающие марку кабеля, его назначение, связанный с ним объект; протяженность и др.

Виды маркеров:

• Кембрики. Бывают нескольких видов: термоусадочные или из ПВХ. Кембрик – это трубка, надеваемая на провод в месте соединения или повреждения изоляции.

• Термоусадочные трубки. Самые надежные и долговечные.

• Самоламинирующиеся. Это клейкая пленка с прозрачной оболочкой. Обеспечивает защиту провода даже при сильном загрязнении.

• Бирки. Изготовлены из полимеров в белом и желтом цветах.

• Стяжки.

• Флажки.

• Ярлыки. Применяются для тонких проводов.

• Гильзы и контейнеры.

• Кольца, клипсы. Удобны при коротких маркировках.

• Площадки PKH и POH.

Применение различных видов маркировок облегчает электрикам и простым людям работу с электросетью.

Какой цвет провода означает L- фаза, N ноль?

Germany.ru → Форумы → Архив Досок→ Умелые руки

Какой цвет провода означает L- фаза, N ноль?

606

det-natсвой человек09.06.11 14:46

09.06.11 14:46

Хочу повесить светилники- с потолка торчат три провода-
1. серый (голубоватый),
2.черный и
3желто-зеленый (в полоску),
на инструкции к светильникам прочитала, что Л-фаза, Н-нулевой провод, и заземление.
Какой цвет провода соответствует ? Важно ли ето?
Какой цвет провода означает фаза, ноль?

#1

Alex Kazakкоренной житель09.06.11 14:53

NEW 09.06.11 14:53

в ответ det-nat 09.06.11 14:46

http://www.baumarkt.de/nxs/378///baumarkt/schablone1/Elektroleitungen-und-was-ma…
Из люстры наверное провода такого же цвета торчат. Вот и соединяй провода с одинаковым цветом.

#2

det-natсвой человек09.06.11 15:19

NEW 09.06.11 15:19

в ответ Alex Kazak 09.06.11 14:53

Спасибо, поняла, а в светилнике проводов нет, ето тарелка на потолок, не люстра, поетому и вопрос был,
спасибо!

#3

det-natсвой человек09. 06.11 17:42

NEW 09.06.11 17:42

в ответ Alex Kazak 09.06.11 14:53

Спасиб еще раз, светилники пoвесила, все работает!

#4

Alex Kazakкоренной житель09.06.11 17:52

NEW 09.06.11 17:52

в ответ det-nat 09.06.11 17:42

Чет не понял, как это светильник без проводов? А как ток в него попадает?

#5

stepan2002коренной житель09.06.11 18:04

NEW 09.06.11 18:04

в ответ Alex Kazak 09.06.11 17:52

В ответ на:

А как ток в него попадает?

наверно через функт

Trolblock

#6

det-natсвой человек09.06.11 19:45

NEW 09.06.11 19:45

в ответ Alex Kazak 09. 06.11 17:52

Светилник- тарелка , в нем дно мелаллическое, там отверстия для шурупов, чтоб прикрутит к потолку, у одно поболше- через него провода засунут и прикрепит их к патрону, который закреплен,
на патроне и стоит L, N, вот я и не знала куда какой. А вообще -ето важно? По одному ток заходит, по другому выходит- так вот- важно делат по правилам, или все равно?

#7

Ostiкоренной житель09.06.11 19:57

NEW 09.06.11 19:57

в ответ det-nat 09.06.11 19:45

Это важно, чтобы фаза не оказалась на боле доступном внешнем контакте лампы. Если там лампы с обычным винтовым цоколем..

Я только объясняю Вам свои обязанности, но не ограничиваю Ваших прав! (C)

#8

det-natсвой человек09.06.11 22:38

NEW 09.06.11 22:38

в ответ Osti 09. 06.11 19:57

Поняла, спасибо.

#9

Цветовые коды электропроводки для переменного и постоянного тока

Инженеры-электрики, подрядчики, торговцы, производители и особенно электрики во всем мире используют различные цветовые коды электропроводки для прокладки кабелей и проводов и распределения электроэнергии в промышленных зданиях или жилых домах. Некоторые цветовые коды силовых проводов и кабелей являются обязательными, а другие необязательными. Правильные цветовые коды проводки, используемые в установках, являются лучшей стратегией для трассировки линий, нейтрального и заземляющего проводов, экономии времени, простоты обслуживания / устранения неполадок и защиты тех, кто с этим работает.

• Связанный пост: Цветовые коды кабелей и проводов ABYC для проводки на яхтах, лодках и морских судах

Существует несколько цветов, используемых для различных проводов и кабелей в разных регионах для переменного тока (переменного тока), однофазного, трехфазного тока и постоянного тока (постоянный ток) для проектирования и установки на основе местных норм, правил и норм. Некоторыми из хорошо известных являются «Национальные электротехнические нормы» NEC, за которыми следуют США и Канада, а также нормы IEC «Международной электротехнической комиссии», за которыми следуют Великобритания, большинство европейских стран, Аргентина и т. д.

В этом руководстве мы обсудим различные цветовые коды проводки для переменного тока (однофазного и трехфазного), постоянного тока, а затем NEC и IEC (большинство стран (включая Европу) адаптировали цветовые коды проводки IEC, такие как Великобритания, Китай, Россия, Гонконг, Сингапур, Украина, Беларусь, Казахстан, Турция, Израиль, Южная Африка, Аргентина, Малайзия, Саудовская Аравия, ОАЭ и т. д.) Кроме того, мы покажем цветовые коды проводки, используемые в США, Канаде, Великобритании, ЕС, Австралия, Новая Зеландия, Россия, Китай, Япония, Индия, Пакистан и Южная Африка.

Related Posts

• Калькулятор цветового кода резистора – расчет 3-, 4-, 5- и 6-полосных резисторов
• Цветовые коды конденсаторов – как прочитать значение конденсатора? Калькулятор
• Цветовые коды индуктора – как прочитать значение индуктора? Калькулятор

Щелкните изображение, чтобы увеличить его

Содержание

Цветовые коды проводки NEC для переменного тока — США и Канада

Цветовые коды проводки переменного тока (однофазной и многофазной) США – NEC

Обязательными цветами силовой проводки в соответствии с Национальными электротехническими нормами (NEC) являются зеленый, голый или зеленый/желтый (желтая полоса или полоса на зеленом). для защитного заземления «PG» и белый (альтернативно серый) для нейтрального провода. Любые другие цвета, ожидаемые выше, могут использоваться для проводов под напряжением (линейных или горячих). Между тем, следующие цвета адаптированы в местной практике и используются для линий, нейтрали и заземляющих проводов.

Цветовые коды однофазной проводки

Однофазное напряжение 120 В переменного тока:

• ЧЕРНЫЙ = Фаза, Горячая или Линия « L »
• БЕЛЫЙ = Нейтральный «N»
• ЗЕЛЕНЫЙ , НЕЗАЩИЩЕННЫЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ  = Заземляющий проводник (защитное заземление) » PG »

Однофазное питание 240 В переменного тока:

Это также известно как двухфазное или двухфазное питание переменного тока, но чаще всего оно называется однофазным питанием.

• ЧЕРНЫЙ = фаза 1, горячая линия 1 или линия 1 «L1»
• КРАСНЫЙ = фаза 2, горячая линия 2 или линия 2, «L2»
•  БЕЛЫЙ  = Нейтральный «N»
• ЗЕЛЕНЫЙ , БЕЗ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ  = Заземление «PG»

Цветовые коды трехфазной проводки

Трехфазное питание 208 В переменного тока:

• СИНИЙ = фаза 1, горячая линия 1 или линия 1 «L1»
• ОРАНЖЕВЫЙ = Фаза 2, Горячая линия 2 или Линия 2 «L2» (оранжевый цвет используется для High Leg или Power Leg Delta)
• ЧЕРНЫЙ = фаза 3, горячая линия 3 или линия 3 «L3»
•  БЕЛЫЙ  = Нейтральный «N»
• ЗЕЛЕНЫЙ , БЕЗ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ  = Заземление «PG»

Примечание. Одна фаза 208 В доступна между линией верхнего плеча и нейтралью/землей.

Три фазы 277 В и 480 В (США) и 600 В/347 В (Канада) AC:

Следующие источники питания, например, 277 В и 480 В переменного тока (США) и 600 В/347 В (в Канаде), используются для промышленного и мощного оборудования, такого как двигатели и нагреватели, на заводах и производственных предприятиях.

• КОРИЧНЕВЫЙ = фаза 1, горячая линия 1 или линия 1 «L1»
• ОРАНЖЕВЫЙ = фаза 2, горячая линия 2 или линия 2 «L2»
•  ЖЕЛТЫЙ  = Фаза 3 , Горячая 3 или Линия 3 «L3»
• СЕРЫЙ = Нейтральный «N»
• ЗЕЛЕНЫЙ , БЕЗ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Заземление «PG»

Сообщение по теме: Как узнать номинальные параметры (ток и напряжение) выключателя, вилки, розетки и т. д.?

Канада — CEC Коды цветов проводки переменного тока (одно- и трехфазные)

Цветовые коды электропроводки Канады «CEC» на практике аналогичны Национальным электротехническим нормам «NEC», за исключением того, что используется белый цвет для нейтрального провода и зеленый или оголенный провод используется для защитного заземления. В некоторых случаях цвета 1-й и 2-й фаз (линий) находятся в инверсном положении по сравнению с NEC.

Короче говоря, в Канаде практикуется цветовая кодировка охотничьей проводки.

Однофазный переменный ток:

В основном 120 В и 240 В (есть второй горячий или фазный провод в однофазной системе переменного тока 240 В).

• КРАСНЫЙ или ЧЕРНЫЙ = фаза, горячая или линейная, (в случае двух линий) «L1 или L2»
•  БЕЛЫЙ  = Нейтральный «N»
• ЗЕЛЕНЫЙ , БЕЗ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ  = Заземляющий проводник «PG»

Трехфазный переменный ток (Обязательно)

Цвета проводов, используемые для многофазных цепей питания 208 В

• КРАСНЫЙ = фаза 1 или линия 1, «L1»
• ЧЕРНЫЙ = фаза 2 или линия 2 «L2»
• СИНИЙ = фаза 3 или линия 3 «L3»
• БЕЛЫЙ или СЕРЫЙ = Нейтральный «N»
• ЗЕЛЕНЫЙ , БЕЗ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ  = Заземление «PG»

Трехфазный переменный ток (изолированный)

Эти цвета используются для многофазных сетей 277 и 480 В в Канаде.

• ОРАНЖЕВЫЙ = фаза 1 или линия 1 «L1»
• КОРИЧНЕВЫЙ = фаза 2 или линия 2 «L2»
• ЖЕЛТЫЙ = фаза 3 или линия 3 «L3»
• БЕЛЫЙ или СЕРЫЙ = Нейтральный «N»
• ЗЕЛЕНЫЙ , БЕЗ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ  = Заземление «PG»

Связанный пост: Как найти правильный размер провода и кабеля для установки электропроводки — IEC & NEC

Цветовые коды проводки IEC для переменного тока — Великобритания, ЕС и другие страны

Как указано выше , большинство стран Европейского союза, а также Великобритания, Китай, Россия, Гонконг, Сингапур, Украина, Беларусь, Казахстан, Израиль, Турция, Аргентина, Южная Африка, КСА (Саудовская Аравия), ОАЭ (Объединенные Арабские Эмираты) и Малайзия следуют коды проводки IEC «Международной электротехнической комиссии». Имейте в виду, что некоторые из вышеупомянутых стран, таких как Великобритания, Россия и Китай и т. д., использовали свои собственные «старые цветовые коды проводки», но теперь следуют кодам проводов силовых цепей IEC.

Великобритания и ЕС: IEC AC (одиночная и трехфазная) Цветовые коды проводки

Великобритания Новые (IEC) Цветовые коды проволоки

. , Hot or Line, (L)

Трехфазный переменный ток 415+ В

• КОРИЧНЕВЫЙ = фаза 1 или линия, (L1)
• ЧЕРНЫЙ = фаза 2 или линия 2, (L2)
• СЕРЫЙ = фаза 3 или линия 3, (L3)
• СИНИЙ = нейтральный (N)
• ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Провод заземления «Защитное заземление» (PE)

Сообщение по теме: Как найти правильный размер автоматического выключателя для установки?

Старая цветовая кодировка проводки Великобритании

До марта 2004 г. в Великобритании использовались собственные цветовые коды проводки. Эти старые цветовые коды проводки до сих пор используются на субконтинентах, включая Индию, Пакистан, ОАЭ и Южную Африку.

Однофазный 230 В переменного тока

• КРАСНЫЙ = фаза, горячая или линейная, (L)
• ЧЕРНЫЙ = Нейтральный (N)
• ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Провод заземления «Защитное заземление» (PE)

Трехфазный переменный ток 415+ В

• КРАСНЫЙ = фаза 1 или линия, (L1)
• ЖЕЛТЫЙ = фаза 2 или линия 2, (L2)
• СИНИЙ = фаза 3 или линия 3, (L3)
• ЧЕРНЫЙ = Нейтральный (N)
• ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Провод заземления «Защитное заземление» (PE)

Связанный пост: Калькулятор размеров электрических проводов и кабелей (медь и алюминий)

Цветовые коды проводки для Китая и России

Китай, КНР и Россия (старые) Цветовые коды проводки

Однофазный переменный ток

• ЖЕЛТЫЙ  = фаза, горячая или линейная, (L)
• НЕБЕСНО-ГОЛУБОЙ или ЧЕРНЫЙ = Нейтральный (N)
• ЗЕЛЕНЫЙ / ЖЕЛТЫЙ   = Провод заземления «Защитное заземление» (PE)

Китай Трехфазный переменный ток

• ЖЕЛТЫЙ = фаза 1 или линия, (L1)
• ЗЕЛЕНЫЙ = фаза 2 или линия 2, (L2)
• КРАСНЫЙ = фаза 3 или линия 3, (L3)
• ГОЛУБОЙ или ЧЕРНЫЙ = Нейтральный (N)
• ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Заземляющий проводник «Защитное заземление» (PE)

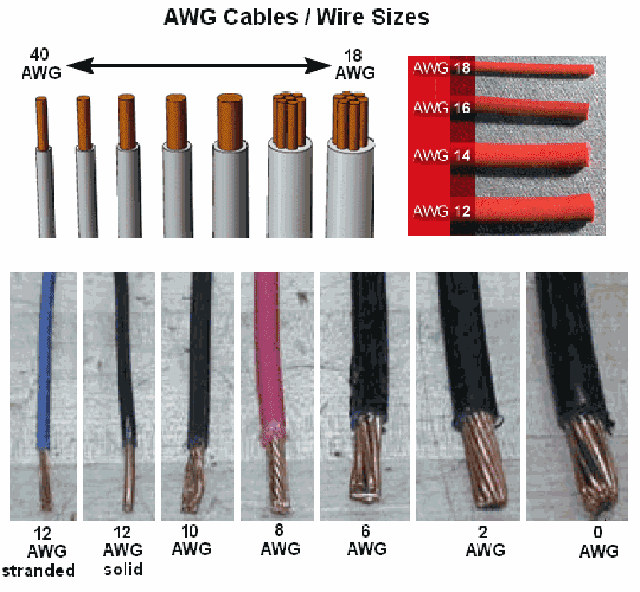

Связанный пост: Таблица размеров и токов проводов American Wire Gauge «AWG» IEC с небольшими изменениями, т. е. в трехфазной системе они могут использовать фиолетовый или серый цвет вместо серого в IEC. Так как в России немного поменялось, так что прежде чем лезть в бардак, нужно следить за тестером.

Однофазный переменный ток

• КОРИЧНЕВЫЙ = фаза, горячая или линейная, (L)
• ЧЕРНЫЙ = Нейтральный (N)
• ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Заземляющий проводник «Защитное заземление» (PE)

Трехфазный переменный ток

• КОРИЧНЕВЫЙ = фаза 1 или линия, (L1)
• ЧЕРНЫЙ = фаза 2 или линия 2, (L2)
• СЕРЫЙ или ПУРПУРНЫЙ = фаза 3 или линия 3, (L3)
• ГОЛУБОЙ = Нейтральный (N)
• ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Заземляющий проводник «Защитное заземление» (PE)

Сообщение по теме: Полное руководство по установке солнечных батарей. Пошаговая процедура с расчетами и диаграммами

Цветовые коды проводки для Австралии и Новой Зеландии

И австралийцы, и киви используют одинаковые цветовые коды проводки для однофазных и трехфазных цепей питания.

Однофазный переменный ток

• КРАСНЫЙ или КОРИЧНЕВЫЙ = фаза, горячая или линейная, (L)
• ЧЕРНЫЙ или НЕБЕСНО-ГОЛУБОЙ = Нейтральный (N)
• ЗЕЛЕНЫЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ   = Провод заземления «Защитное заземление» (PE)

Трехфазный переменный ток

• КРАСНЫЙ или КОРИЧНЕВЫЙ = фаза 1 или линия, (L1)
• БЕЛЫЙ  = фаза 2 или линия 2, (L2)
• СИНИЙ = фаза 3 или линия 3, (L3)
• ЧЕРНЫЙ или ГОЛУБОЙ = Нейтральный (N)
• ЗЕЛЕНЫЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Проводник заземления «Защитное заземление» (PE).

Цветовые коды электропроводки в Японии

Как следует из названия, Япония всегда делает странные вещи. Однофазное питание составляет 100 В (линия к нейтрали), а трехфазное питание — 200 В (3 линии, без нейтрали). Для вау-реакции проверьте общие нейтральные цвета и цвета 3-й фазы. Они одинаковые, то есть белые (прочитайте следующее примечание после трехфазных кодов для объяснения).

Однофазный переменный ток

• ЧЕРНЫЙ или КРАСНЫЙ = фаза, горячая или линейная, (L)
•  БЕЛЫЙ  = Нейтральный (N)
• ЗЕЛЕНЫЙ = Провод заземления «Защитное заземление» (PE)

Трехфазный переменный ток

• ЧЕРНЫЙ = фаза 1 или линия, (L1)
• КРАСНЫЙ = фаза 2 или линия 2, (L2)
•  БЕЛЫЙ  = фаза 3 или линия 3, (L3)
•  БЕЛЫЙ  = Общая нейтраль (N) (используется только в двухлинейной системе)
• ЗЕЛЕНЫЙ = Провод заземления «Защитное заземление» (PE)

Имейте в виду, что в случае трехфазного питания в Японии нет необходимости в нейтральном проводе. Так что не паникуйте с «3-й линией» в три фазы и общим нейтральным цветом в виде белого цвета.

Похожие сообщения:

• Как подключить розетку GFCI? – Схемы электрических соединений GFCI
• Как подключить розетку AFCI? – Схемы электропроводки AFCI

Индия, Пакистан, ОАЭ, Саудовская Аравия и Южная Африка Цветовые коды проводки

Индия и Пакистан, включая другие страны субконтинента, а также ОАЭ (Объединенные Арабские Эмираты), КСА (Королевство Саудовская Аравия) и Южная Африка AKA «Proteas» ( Теперь они адаптировали IEC) следуйте старым цветовым кодам проводки в Великобритании, то есть RYB (красный, желтый и синий для трех фаз) и красный и черный для фазы и нейтрали соответственно.

Однофазный, 230 В переменного тока

• КРАСНЫЙ = фаза, горячая или линейная, (L)
• ЧЕРНЫЙ = Нейтральный (N)
• ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Провод заземления «Защитное заземление» (PE)

Трехфазный 415+ AC

• КРАСНЫЙ = фаза 1 или линия, (L1)
•  ЖЕЛТЫЙ  = фаза 2 или линия 2, (L2)
• СИНИЙ = фаза 3 или линия 3, (L3)
• ЧЕРНЫЙ = общая нейтраль (N) (используется только в двухлинейной системе)
• ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Провод заземления «Защитное заземление» (PE)

Израиль Цветовые коды электропроводки

Некоторые страны адаптировали коды откручивания IEC с небольшими изменениями. Израиль соблюдает нормы IEC, в то время как местная практика проводки следующая:

Однофазный, 230 В перем.0010

Трехфазный 415+ AC

• КОРИЧНЕВЫЙ (или маркировочная втулка L1) = фаза 1 или линия, (L1)
• КОРИЧНЕВЫЙ (ОРАНЖЕВАЯ ПОЛОСА) (или маркировочная втулка L2) = фаза 2 или линия 2, (L2) (или маркировочная втулка L2)
• КОРИЧНЕВЫЙ (ЧЕРНАЯ ПОЛОСА) (или маркировочная втулка L3) = фаза 3 или линия 3, (L3)
• СИНИЙ = общая нейтраль (N)
• ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Проводник заземления «Защитное заземление» (PE)

Похожие сообщения:

• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный выключатель и розетку AFCI
• Как подключить автоматический выключатель GFCI?

Индонезия Цветовые коды проводки

Однофазное питание переменного тока

• КРАСНЫЙ или ЧЕРНЫЙ = фаза, горячий или линейный, (L)
• СИНИЙ = нейтральный (N)
• ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Провод заземления «Защитное заземление» (PE)

Трехфазное питание переменного тока

• КРАСНЫЙ = фаза 1 или линия, (L1 или R)
• ЖЕЛТЫЙ = фаза 2 или линия 2 (L2 или S)
• ЧЕРНЫЙ = фаза 3 или линия 3, (L3 или T)
• СИНИЙ = Общая нейтраль (N)
• ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Проводник заземления «Защитное заземление» (PE)

Цветовые коды проводки NEC для постоянного тока — США и Канада

Существуют некоторые различия между переменным и постоянным током, поэтому цветовые коды проводов для постоянного тока немного отличаются от цветовых кодов проводов переменного тока как в NEC, так и в IEC. Эти цветовые коды постоянного тока применяются к солнечной энергии, батареям и транспортным средствам, а также к другому оборудованию с питанием от постоянного тока, например, к электропроводке компьютерных центров обработки данных и т. д.

То же, что и для переменного тока, обязательные цвета для заземленной нейтрали — белый или серый. Цвет провода защитного заземления должен быть зеленый, оголенный проводник или желто-зеленый (желтая полоса на зеленом цвете). Для горячих (фазных) проводов можно использовать любые другие цвета. Эти коды применимы к силовым цепям как переменного, так и постоянного тока.

Местная практика в США использует черный цвет для фазы 1 (горячая линия 1) или линии 1 (L1) и красный цвет для фазы 2 (горячая линия 2) или линия 1 (L2). Кроме того, следующие цветовые коды проводки используются в США и Канаде для двухпроводных заземленных, двухпроводных незаземленных и трехпроводных заземленных систем питания постоянного тока.

Двухпроводное незаземленное питание постоянного тока

• КРАСНЫЙ = +Ve (L+)
• ЧЕРНЫЙ = -Ve (L-)
• ЗЕЛЕНЫЙ , ГОЛОВОЙ ПРОВОДНИК или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ   = защитное заземление «PG».

Двухпроводной заземленный источник постоянного тока

• КРАСНЫЙ = +Ve из -Ve заземленной цепи (L+)
•  БЕЛЫЙ  = -Ve или -Ve Цепь заземления (N)
•  БЕЛЫЙ  = +Ve цепи заземления +Ve (N)
• ЧЕРНЫЙ = -Ve цепи заземления +Ve (L-)
• ЗЕЛЕНЫЙ , ГОЛОВОЙ ПРОВОДНИК или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ   = защитное заземление «PG».

Трехжильный заземленный источник постоянного тока

• КРАСНЫЙ = +Ve (L+)
• БЕЛЫЙ   = Средняя проволока с центральным ответвлением (N)
• ЧЕРНЫЙ = -Ve (L-)
• ЗЕЛЕНЫЙ , ГОЛОВОЙ ПРОВОДНИК или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ  = защитное заземление «PG».

* Эти цвета (для проводов под напряжением) не упоминаются в NEC, но рекомендуются и используются электриками в качестве общей практики.

Похожие сообщения:

• Как определить размер генератора? Портативный, резервный и резервный для домашних и коммерческих приложений
• Как подключить портативный генератор к домашней системе электроснабжения (три способа)

Цветовые коды IEC для проводов постоянного тока — Великобритания и ЕС

Цветовые коды IEC для проводов постоянного тока адаптированы из цветовых кодов IEC для проводов переменного тока. Эти правила применимы в Великобритании, ЕС и всех других странах, которые следуют новым цветовым кодам IEC вместо местных и региональных кодов. Следующие цветовые коды проводов постоянного тока IEC используются для двухпроводных заземленных, двухпроводных незаземленных и трехпроводных заземленных систем питания постоянного тока.

Двухпроводное незаземленное питание постоянного тока

• КОРИЧНЕВЫЙ = +Ve (L+)
• СЕРЫЙ = -Ve (L-)
• ЗЕЛЕНЫЙ / ЖЕЛТЫЙ  = Защитное заземление «PE».

Двухпроводной заземленный источник постоянного тока

• КОРИЧНЕВЫЙ = +Ve или -Ve заземленная цепь (L+)
• СИНИЙ = -Ve цепи заземления -Ve (M)
• СИНИЙ = +Ve цепи заземления +Ve (M)
• СЕРЫЙ = -Ve цепи заземления +Ve (L-)
• ЗЕЛЕНЫЙ / ЖЕЛТЫЙ   = Защитное заземление «PE».

Трехжильный заземленный источник постоянного тока

• КОРИЧНЕВЫЙ = +Ve (L+)
• СИНИЙ = средний провод с центральным ответвлением (N)
• СЕРЫЙ = -Ve (L-)
• ЗЕЛЕНЫЙ / ЖЕЛТЫЙ   = Защитное заземление «PE».

В следующих таблицах показано сравнение различных цветовых кодов проводов и кабелей, используемых в цепях питания постоянного тока, используемых IEC и NEC.

• Запись по теме: Различные типы систем электропроводки и способы монтажа электропроводки

Цветовые коды проводки постоянного тока в других странах

Австралия и Новая Зеландия

• КРАСНЫЙ или КОРИЧНЕВЫЙ = +Ve (L+)
• ЧЕРНЫЙ или ГОЛУБОЙ = -Ve (L-)
• ЗЕЛЕНЫЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = защитное заземление «PE».

Индия, Пакистан и Южная Африка*:

• КРАСНЫЙ = +Ve (L+)
• ЧЕРНЫЙ = -Ve (L-)
• ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = защитное заземление «PE».

* Южная Африка теперь следует правилам IEC.

Израиль:

• КОРИЧНЕВЫЙ = +Ve (L+)
• СИНИЙ = -Ve (L-)
• ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = защитное заземление «PE».

В других странах, таких как Китай, Россия, Саудовская Аравия и ОАЭ, теперь используются цветовые коды кабелей IEC для постоянного тока. Но не доверяйте цветам изоляции кабелей в этих областях, поскольку электрики используют как старые, так и новые цветовые коды как для переменного, так и для постоянного тока. Поэтому необходимо проверить с помощью тестера, чтобы подтвердить фазу и нейтраль, а также положительный и отрицательный провода.

Заключительные слова: все, что вы узнали о цветовых кодах проводки для постоянного и переменного тока (1- и 3-фазные цепи) в IEC и NEC и других региональных отношениях. Если вы хотите добавить свою собственную страну/регион (или видели какие-то странные) цветовые коды проводки, сообщите нам об этом в поле для комментариев ниже, и мы сможем добавить их в этот пост. Спасибо

Похожие сообщения:

• Установка однофазной электропроводки в доме – NEC и IEC
• Установка трехфазной электропроводки в доме – NEC и IEC
• Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
• Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ногой?
• Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель? Электропроводка распределительного щита
• Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
• Как определить правильный размер подпанели?
• Как подключить субпанель? Установка главного наконечника для 120/240 В
• Как определить количество автоматических выключателей в щите?
• Как найти количество лампочек на одном автоматическом выключателе?
• Как найти количество розеток на одном автоматическом выключателе?
• Как определить размер центра нагрузки, щитов и распределительного щита?
• Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
• Как подключить потребительский блок с двойной разделенной нагрузкой 230 В? – УЗО+МКБ
• Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
• Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
• Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
• Как подключить трехфазный распределительный щит 400 В? МЭК и Великобритания
• Как подключить гаражный потребительский блок?
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить 3-контактную вилку Великобритании? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение розетки BS1363
• Электропроводка распределительного щита с УЗО (устройства защитного отключения) – однофазное домашнее питание.
