Надежная кровля дома – это важно, так как даже небольшие дефекты кровельного покрытия могут стать причиной течи. Планируя покрыть кровлю нового дома или отремонтировать старую крышу, многие домовладельцы выбирают металлочерепицу. Дело в том, что материал это достаточно надежный, недорогой, и удобный в работе. Уложить металочерепичное покрытие можно и самостоятельно. Для этого потребуется изучить вопрос, как крыть крышу металлочерепицей – видео инструкции будут очень полезны начинающим мастерам.

Металлочерепица – это одно из наиболее востребованных решений для покрытия кровли в частных домах. Можно ли выполнить кровельные работы, используя этот материал, самостоятельно?

Ответ на поставленный вопрос положительный. Технология монтажа металлочерепичного покрытия достаточно проста и понятна, особенно в том случае, если начинающий мастер не только прочитает, но и посмотрит, как осуществляется укладка металлочерепицы – видео, на котором подробно показаны все этапы работ можно легко найти на ресурсах строительной тематики.

Содержание

1. Подготовка к работе покрытия кровли металлочерепицей
2. Покупка материалов
3. Инструменты и спецодежда
4. Подготовка основания
5. Монтаж металлочерепичного покрытия
6. Однорядная укладка на двухскатной крыше
7. Двухрядная укладка

Подготовка к работе покрытия кровли металлочерепицей

Перед тем, как покрыть крышу металлочерепицей – видео инструкция рекомендует хорошо подготовиться к работе. Приобрести нужные материалы, подготовить набор инструментов и спецодежду для работы.

Покупка материалов

Для покрытия кровли потребуется:

• Металлочерепица в необходимом количестве.

Совет! Рассчитать, сколько нужно будет приобрести кровельного материала, можно самостоятельно, но удобнее обратиться к специалистам. В большинстве торговых центров, которые занимаются реализацией черепицы, есть бесплатная услуга по расчету количества материалов. Также, можно воспользоваться он-лайн калькуляторами для расчета количества металлочерепицы.

• Доборы – наружные и внутренние. Для обустройства кровли, кроме самой металлочерепицы, нужно доборные элементы для установки на конек, на торцы крыши, для обустройства ендов и прочих сложных узлов крыши.

Совет! Количество и ассортимент доборов определяется конструкцией крыши и ее размерами.

• Саморезы кровельные. Если запланировано покрытие крыши металлочерепицей – видео инструкция подскажет, как выбрать саморезы для крепления материала. Очень важно приобрести качественный крепеж, так как, в противном случае, винты выйдут из строя намного быстрее, чем само покрытие. И ремонт кровли потребуется уже через несколько лет.

Кроме того, потребуются материалы для строительства настила для укладки металлочерепицы и выполнения гидроизоляции.

Инструменты и спецодежда

Для укладки металлочерепицы потребуется инструмент для выполнения разметки, резки листов и закручивания саморезов:

• Для разметки нужен набор простейшего инструмента – рулетка, маркер или мел, в качестве линейки удобнее использовать ровную рейку достаточной длины.

• Для резки материала можно применять любой инструмент для резки металла, кроме инструмента с абразивными кругами.

Совет! Если разрезается металлочерепица – монтаж-инструкция видео рекомендует использовать ножницы по металлу или ножовку, а вот болгаркой резать листы запрещено, так как при работе с этим инструментом происходит разрушение защитных покрытий материала.

• Для крепления листов следует использовать шуруповерт с аккумуляторной батареей и специальной насадкой для кровельных саморезов.

Кроме того, в процессе работы потребуется:

• Перчатки защитные для переноски листов металлочерепицы.
• Очки защитные, которые следует использовать при резке материала.
• Обувь с гибкой и мягкой подошвой.

Подготовка основания

Начинать монтаж кровли из металлочерепицы видео-инструкция рекомендует с подготовки обрешетки, на которую будет укладываться материал. Вот несколько советов по выполнению этой работы:

• Перед постройкой обрешетки необходимо настелить гидроизоляционный материал. Необходимо использовать современные мембранные пленки, которые свободно расстилают по стропилам, чтобы они немного провисали. Полотна укладывают с нахлестом по всей поверхности кровли.
• Для создания вентиляционного зазора собирают контробрешетку. Для этого достаточно прибить бруски с сечением 50 мм на стропильные ноги.
• Поверх контробрешетки собирают настил, на который непосредственно будет укладываться металлочерепица.

Совет! Если запланирована установка мансардных окон на металлочерепицу – видео инструкция поможет понять, как выполнить обрешетку возле проемов.

• Для монтажа обрешетки следует использовать калиброванную доску толщиной 32 мм. Важно, чтобы элементы конструкции располагались с точно выдержанным шагом, который соответствует шагу расположения волн на металлочерепице.

• Первый ряд материала укладывается так, чтобы край немного выступал за карниз, чтобы этот карнизный свес не провис со временем, при сборке обрешетки вдоль карниза укладывается доска большей (на 15-20 мм) толщины.
• Из-за необходимости образования карнизного свеса, необходимо сократить расстояние между стартовой (более толстой) доской обрешетки и ее вторым элементом на 5 см, то есть на ширину карнизного свеса.

Монтаж металлочерепичного покрытия

Начинать монтаж металлочерепицы видео инструкции советуют с установки внутренних доборных элементов.

Необходимо:

• Закрепить на карнизных торцах металлические планки-капельники.
• Установить внутренние элементы в ендовах.
• Установить внутренние фартуки у труб прямоугольного сечения и других вертикальных надстроек на крыше.

После того, как основание будет готово, можно переходить к вопросу, как перекрыть крышу металлочерепицей – видео инструкции расскажут, как действовать при разных схемах укладки материала.

Однорядная укладка на двухскатной крыше

• Укладываем стартовый лист на правом или левом торце крыши так, чтобы край листа на 5 см выступал за карнизную планку. Лист крепится одним саморезом.
• Следующий лист укладывается рядом. Если монтаж ведется справа налево, то нахлест образуется путем накладывания кромки второго листа на край первого. При обратном направлении монтажа кромка второго листа укладывается под край первого.
• Стартовый и второй лист соединяют между собой. На этом этапе к обрешетке материал не крепят.
• Точно так же укладывается еще два листа. Затем блок из 4 листов еще раз хорошо выравнивается и закрепляется на обрешетке.

Двухрядная укладка

Если скаты длинные, рекомендуется двухрядная укладка металлочерепицы – инструкция-видео рекомендуется действовать так:

• Первый и второй лист укладывают так же, как и при однорядной укладке.
• Следующий лист кладут над первым, и скрепляют с ним по линии горизонтального нахлеста. Четвертый по счету лист следует уложить возле второго с образованием вертикального нахлеста. Далее собранный из четырех листов блок выравнивают и закрепляют на обрешетке. Дальнейший монтаж осуществляют по этой же схеме.

После завершения укладки основного покрытия устанавливают наружные доборы – коньковые и ветровые планки, наружные фартуки и наружные ендовные планки.

Итак, прежде чем браться за самостоятельное выполнение работы, следует посмотреть, как правильно покрыть крышу металлочерепицей – видео инструкции помогут лучше понять правила работы с кровельным материалом и собрать покрытие без ошибок и просчетов.

Монтаж металлочерепицы – инструкция пошагового выполнения работ в картинках и видео.

Как правильно работать с металлочерепицей? Этот важный вопрос задаёт себе практически каждый застройщик, который выбрал для своей кровли этот современный, долговечный и очень практичный материал.

Мы детально расскажем вам о том, как правильно устанавливать металлочерепицу, выполнив все рекомендации ее производителей. Так же мы расскажем, какая из монтажных схем будет эффективнее, и какая схема монтажа черепицы более эффективна.

Кроме всего этого, вы сможете узнать, как делается кровельный «пирог» и какой инструмент и материал понадобиться вам в строительстве и многие другие аспекты. Мы очень надеемся, что инструкция по монтажным работам с металлочерепицей будет необходима не только обычному застройщику, но и профессиональному строителю, независимо от масштаба строительства вашей кровли.

Технология монтажных работ

Краткие сведения о кровельном «пироге»:

В самом начале монтажных работ с металлочерепицей (обучающий видео файл скачать или просто посмотреть вы сможете немного ниже), вспомните некоторые основные понятия и схемы устройства кровельных «пирогов». Это название он заслужил из-за приличного количества слоев, которые выполняют свои особые функции.

Именно эти компоненты, при правильном и рациональном подборе необходимых материалов предоставят вам надёжную и долговечную крышу над головой.

Совершенно не имеет значение то, кто будет выполнять работы, вы сами или специально нанятая бригада квалифицированных рабочих вы должны ясно понимать, что крыша – это очень сложная система с множеством нюансов и деталей и здесь необходимо соблюдать все рекомендации от производителей и общестроительных норм по монтажу металлочерепицы довольно строго.

Как хозяин вы просто обязаны постоянно держать монтаж металлочерепицы под своим строжайшим контролем (обучающий видео файл скачать или просто посмотреть вы сможете тут), так как негативные последствия недоброкачественных работ могут проявляться не сразу.

Например, если плохо уложить паро или гидроизолирующие компоненты, то пар может конденсироваться в жидкость, и ваша крыша попросту будет медленно гнить. Помните, что для хорошего и долговечного монтажа вы должны учесть все требования к монтажу металлочерепицы.

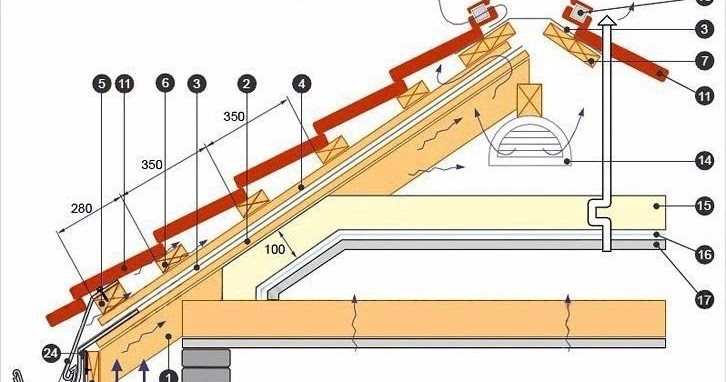

Монтаж основных элементов кровли

1. Стропильные системы.
2. Контррейка.
3. Пленка гидроизоляционная.
4. Брус для вертикальной обрешетки.
5. Первый брус для горизонтальной обрешетки.
6. Брус для горизонтальной обрешетки.
7. Добавочная обрешётка.
8. Ветровая доска.
9. Желобной кронштейн.
10. Планка для карнизов.
11. Металлочерепица.
12. Кровельный конёк.
13. Коньковый уплотнитель.
14. Слуховое окошко.
15. Специальная теплоизоляция.
16. Плёнка для пароизоляции.
17. Подшивка для мансарды.

Пошаговая инструкции по монтажу (Монтеррей или аналога)

Инструмент и специальное оборудование

Работа с черепицей Монтеррей или её аналогов необходимо начать со специальной подготовки инструментов. В этом вам пригодиться:

• Инструменты для резки листовой металлочерепицы.
• Шуруповерт (лучше тот, который работает от аккумулятора).
• Небольшой молоток.
• Рейка. Желатильно ровная и длинная. Вы будете использовать её как правило.
• Маркеры.

Для резки черепицы из металла рекомендуется применять специальный инструмент.
1. ножницы для резки металла (электрические или ручные).
2. ножовки или электрические сабельные пилы с соответствующим полотном.
3. электрические ножницы просечные.
4. Электролобзики.
5. дисковая пила с зубьями из победита..
После окончания работ требуется тщательно удалить металлическую стружку и опилки. Это делается специально для того, чтобы при ржавении они не смогли испортить антикоррозийное покрытие, которое нанесено на металлочерепицу.

Внимание! Нельзя производить резку металлочерепицы инструментарием с абразивным кругом. Например, при помощи болгарки. Иначе при воздействии высокой температуры на металлочерепице может разрушиться не только слой защитного полимера, но и специальное антикоррозийное покрытие из цинка.

Из – за этого на черепице запуститься очень быстрая коррозия и в вашей кровле пойдут подтёки ржавчины.

Монтаж по шагам:

1. Начальный шаг это то, что стропила под металлочерепицу должна находиться в диапазоне 550-900 мм.

Помните, что после вашей закупки утеплительных плит шаг стропил будет зависеть от ширины плит. В будущем утеплитель необходимо вставить сразу между стропилами в крыше. В качестве основного материала для стропильной системы вы можете выбрать брусок с размерами 150 на 50 мм.

После установки стропил требуется выполнить контрольное измерение ската. Также нужно проверить плоскость и прямоугольность всей конструкции. В этих целях вам необходимо выполнить замер диагональных размеров в скатах.

Если у вас обнаружилось небольшое отклонение, составляющее не более 10 мм, то вы сможете их самостоятельно скрыть при помощи специальных компонентов.

2. Обратите своё внимание на то, что если вы используете для своей крыши металлочерепицу, то обязательный уклон для ската должен соответствовать углу в 14°.

Длину листа определяют основным размером – это будет длина ската. Его измеряют от начала конька до конца карниза, при этом учитывайте карнизный свес. Размер свеса составляет не менее 40 мм.

Если вы собираетесь сделать скат на крыше больше чем 6 метров, то вам понадобиться разбить листы на несколько кусков. Эти куски будут укладываться с перехлёстом.

Вам необходимо выполнить внахлест около 15 см. Если вы будете использовать в монтаже длинные листы, то у вас получиться стыков поменьше, но укладывать их сложнее.

3. В результате суточных колебаний температур на нижних поверхностях черепицы может собираться конденсат. Конденсат может давать и тёплый воздух, который попадает из самого дома в пространство под кровлей.

Из — за избыточной влаги, происходит излишнее пропитывание утеплителя водой и, как следствие, его свойства резко становятся хуже. В дальнейшем ваша крыша может полностью промерзать и образовывать наледь на самой черепице. Стропила могут гнить, а внутри помещения появиться плесень.

Для того что бы вы смогли избежать всех негативных моментов при монтаже металлочерепицы вам потребуется утеплитель правильной толщины.

Помимо всего этого, технологии, применяемые в монтаже кровли из металлочерепицы, предполагают защиту для утеплителя и использование гидроизоляции и пароизоляции.

Пары, содержащие влагу можно просто удалить, если вы сделаете в подкровельном пространстве натуральную вентиляцию. Этим вы обеспечите свободные потоки воздуха от козырька к карнизу. Для того чтобы создать естественную вентиляцию вам понадобиться оставить между черепицей и гидроизоляцией свободное пространство.

Пространство в толщину около 40 мм будет вполне достаточным для хорошей вентиляции. На карнизном свесе можно оставить небольшую щель, а уплотнителе из резины необходимо освободить небольшие отверстия.

4. Раскатать гидроизоляцию строго горизонтально по всей поверхности стропил. Начните от края карниза, при этом сделайте привес в 20 мм.

Между соседним полотнищем требуется сделать небольшой нахлест. Оптимальным размером нахлеста является 15 см.

Пленка марок «Ютафол» и «Ютакон» располагается стороной с цветной полоской на краю, наружу. Нельзя самовольно перевернуть плёнку.

Вы сможете найти на рынках и в строительных магазинах огромное количество разнообразных типов плёнок, но для правильного выбора вам лучше спросить совет у менеджера.

5. Вместе с монтажом гидроизоляции вы можете выполнить укладку кровельных покрытий с наружной стороны и теплоизолирующих материалов изнутри.

Лучше будет, если вы установите теплоизоляционные плитки между самими стропилами.

При этом нужно оставить небольшое пространство в 20 мм.

В противном случае вся плёнка утратит свои свойства. Если у вас куплена плёнка марки «Тайвек», «Ютавек», то вам не нужно делать зазор.

6. Закрепите параизоляцию на внутренней стороне стропилы при помощи степлера.

Наиболее популярна пароизоляция «Ютафол H Сильвер» и «Ютафол H 110».

Лучше укладывать полотна параизоляции внахлест.

Для соединения используйте клейкую ленту.

После того, как вы выполните все работы, то сможете приступить к облицовке.

7. Выполните обрешетку из бруса, который прошёл обработку при помощи антисептика. Вначале вам будет нужно прибить брусья сверху от гидроизоляционной плёнки, а затем крепить доски для обрешётки.

Доски обрешетки, которые вы будете класть первыми, необходимо использовать на порядок толще, чем все остальные. Они должны быть толще на 10 – 15 мм. После этого вы должны соблюдать ровное расстояние между брусками обрешётки.

Когда вы работаете с таким высококачественным материалом, как черепица Монтеррей, то можете прикрепить второй брус, если отступ от нижнего края составит 300 мм. Измерения производить до середины следующей доски.

Для материалов «МП Макси» отступ может составить не более чем 350 мм.

Расстояние между осью в остальных брусьях может составить от 32мм на 100мм с черепицей «Монтерей» и 350 мм, черепицей «Супермонтерей» и 400 мм с «Макси».

Вы можете работать с досками обрешётки немного большей длины, если шаг составил 1000 мм.

Выполняйте сплошную обрешётку возле дымохода и слухового окна. С обеих сторон конька вы можете прибить отдельные доски, но при этом вам понадобиться поднять торцевые планки над уровнем обычной обрешётки. На высоту не больше, чем профиль самой черепицы.

8. До монтажа черепицы вам понадобиться закрепить на внутреннем стыке у ската нижнюю планку у ендовы. Крепёж можно производить при помощи простого самореза.

Если вам будет нужно произвести стыковку планок, то выполните небольшой перехлёст в 100 – 150 мм. После этого вам будет нужно произвести разметку и подрезку листов черепицы. Правильный монтаж черепицы (фото слева) необходимо производить снизу и вверх.

Вам нужно будет установить планку ендовы сверху у самого стыка листов.

Внимание! Узел примыкания – это наиболее уязвимое место крыши. В пресечении, выполнения ремонта черепицы из металла и всей кровельной системы, вам настоятельно рекомендуется подходить к вопросам, связанным с монтажными работами, особенно тщательно

9. В целях обеспечения герметичности в примыкании черепицы к дымоходу или стенам на скатах вы можете сделать изнутри фартук. Для его строительства можно взять нижние брусья примыкания. Прислоните брусок к стене и произведите разметку бруска на кирпиче. Затем вы сможете пробить штробу, используя болгарку на линии, которую вы отметили. Затем вам нужно убрать пыль со стены и по возможности обмыть её водой.

Установку внутреннего фартука лучше начать со стен трубы, которые располагаются на нижней стороне от ската. Брусок немного подрезать в нужном месте и произвести крепление на саморез.

Используя данный алгоритм, вы сможете смонтировать фартук вокруг всей трубы.

Когда производится стыковка планок, можно сделать небольшой выступ в 150 мм. После того как вы заведете край фартука в штробу вам необходимо будет покрыть его герметиком на основе силикона.

После вам будет нужно завести плоский лист под нижнюю кромку во внутреннем фартуке. Этот лист называется галстуком.

Он обеспечит хороший сток для воды. Можно выбрать направление галстука и направить его или вниз или в ендову. По самому краю галстука вам будет нужно выполнить небольшой бортик. Его можно сделать, используя обычный молоток и плоскогубцы.

Лист черепицы необходимо монтировать сверху от фартука или галстука. После укладки всего покрытия кровли вокруг дымохода вы можете приступить к работам с наружным фартуком. В работе с ним вы можете использовать верхние планки примыкания.

Установку верхних планок можно производить, как и нижних, только вам не нужно заводить верхнюю кромку в штробу, а производить крепление к самой стенке.

Внимание: При вашем перемещении по металлочерепице на крыше вам строго нужно соблюдать правила личной безопасности.

Необходимо обуть в мягкую и удобную для вас обувь. Стоит ступать только в естественные прогибы волн. Также вам стоит воспользоваться поясом монтажника и пристегнуться при помощи страховочного фала.

10. Держатель желоба закрепить к самому нижнему брусу в обрешетке. Их способ монтажа, шаг зависит от того, какой тип водосточной системы вы будете использовать.

Именно для этого и даётся инструкция по эксплуатации. Стоит обратить внимание на края водосточных желобов. Края должны располагаться немного ниже края самой черепицы.

Отступ может составить около 25 – 30 мм. Это сделано для того, чтобы зимой ваш желоб не мог повредить снег, который сходит с крыши.

11. Если у вашей водосточная системы имеется прямоугольное сечение, то желоба нужно просто вставлять и закрепить в держателях.

Карнизные планки крепят к обрешетке на крыше, при этом нижние кромки планок перекрывают края желобов. Гидроизолирующую плёнку выводят над самой карнизной планкой (в целях стока конденсатов).

Если вы производите установку желоба с круглыми сечениями, то стоит занести заднюю кромку сам выступ для фиксации. Установку планки карнизов выполняют по технологии описанной выше.

Установке желобов с круглым сечением необходимо занести его задний край в зафиксированный выступ держателя.

Карнизные планки устанавливают немного выше, чем отмечено.

Подкровельную пленку выводят над карнизными планками.

Инструкция по изготовлению мансардных окон

12. Стоит сделать небольшой отступ и рассмотреть варианты кровли с применением мансардных окон. Количество ваших окон, которое необходимо для желаемого уровня света мансарды можно легко определить при соотношении полезных площадей стекления и площадей самого помещения.

Лучше начинать с 1:8 и доходя до 1:12. Если у вашей мансарды площадь около 100 м2, то суммарная площадь всех окон может составлять около 10 м2.

Установку мансардных окон рекомендуют производить на высоте около 90-110 см над уровнем пола. Стоит учесть, что несколько маленьких окон дадут вашей мансарде больше солнечного света, чем одно громадное окно.

Кроме всего этого вы сможете установить целые группы мансардных окон – горизонтальные, вертикальные или комбинированные. Обычно, окна устанавливают на саму обрешетку, но стоит крепить их сразу к стропилам при помощи саморезов.

Проемы под само окно должны превышать его общие размеры примерно на 40-60 мм в горизонтали и на 45 мм – в вертикали. Обычно, установка окон на мансарде не вызовет у вас никаких затруднений.

13. Первые листы ровняют по краю торца кровли и крепят сверху саморезом. Стоит выполнить козырёк у карниза около 40 мм.

Далее уложить второй лист металлочерепицы с небольшим нахлестом. Можно просто подсунуть края второго листа под предыдущий.

Листы соединить саморезами сверху от перехлёстов. Не стоит наглухо их фиксировать к брускам обрешётки. Лучше дайте им свободно перемещаться относительно самореза. (рис. В).

Далее ид1т третий лист черепицы, который кладут по технологии второго. Далее вам нужно разровнять все три листа относительно карниза и поставить их параллельно. Если вам нужно стыковать листы в длину, то стоит, укласть их в порядке, который указан в рисунке Б.

14. Нижняя часть листов крепиться на саморезы в подошве волны черепицы.

Шаг крепления – через одну волну. Следующий ряд самореза необходимо расположить в порядке шахматной доски.

Чередовать требуется через одну волну.

Боковой нахлест листа нужно скрепить саморезом по каждому гребню.

На монтажные работы вы можете потратить около 6 – 8 саморезов на один квадратные метр.

15. На торце кровли устанавливайте торцевые бруски с нахлестом в 50 мм.

Их стоит закрепить при помощи саморезов почти через каждые 550 – 600 мм.

На самой макушке вам лучше пользоваться саморезами длиной около 80 мм. Если будет нужно, то смело подрезайте планки.

16. Планки на коньках можете использовать плоские или совсем круглые.

Устанавливать планку для круглых коньков стоит с того, что вы установите на него заглушки.

Форма подбирается индивидуально под каждую крышу. Для коньков плоских совершенно не нужны заглушки.

17. Под ваш конек можно положить фигурный уплотнитель, но заранее освободить все отверстия для вентиляции.

На уже уложенный уплотнитель можно установить плоские или круглые коньки.

Саморезы для конька составляют в длину около 80 мм и располагаются через одну волну.

Нахлест между коньковой панелью составляет, где то 100 мм.

Монтаж выхода для антенны

18. Перед самой установкой требуется срезать всю верхнюю часть выхода антенны и оставить диаметр немного меньше диаметра стойки антенны.

Затем антенный выход устанавливают на стойку при помощи киянки, добиваясь тем самым повторения контуров кровли.

Стыки следует промазать клеем из силикона и прикрепить всё на саморезы.

Монтажные работы с элементом вентиляции

19. В самом начале вам нужно разметить и вырезать аккуратное отверстие в черепице.

Далее вы наносите силикон на элемент прохода и крепите все на саморезы к черепице.

В проход вставляете вентиляцию, аккуратно выравниваете уровень и крепите на саморез.

Если вы делаете вытяжку из дома, то используйте обычную трубку, которую вы будете крепить к пирогу кровли обычным скотчем.

Установка лестниц

20. для установки лестницы используйте кронштейн (4 шт. на секцию). Одевайте их на стойки в лестнице и фиксируйте саморезами. К самой кровельной поверхности лучше производить крепление в прогибы волн черепицы.

В месте, где кронштейны граничат, вы можете произвести герметизацию.Вашу лестницу стоит выбирать по числу скатов на крыше маленькими секциями. Секция, которая будет с самого верха должна крепиться с использованием специального кронштейна.

Монтаж и установка кровельных ограждений

21. Для полного обеспечения безопасности в обслуживании вашей кровли в уровне карнизов вам нужно установить решетку вертикально.

В этих случаях обрешетку необходимо выполнить сплошным слоем. Опоры для ограждений устанавливают в прогибы волны самой черепицы.

Производит крепление кронштейна через специальную резиновую прокладку, при этом используйте только шурупы покрытые слоем цинка. Шаг опоры составляет примерно около 900 мм.

Отрегулируйте ваши опоры относительно уклонов кровли и произведите тщательную фиксацию.

Затем вам необходимо навесить на опоры, которые вы установили специальные кровельные ограждения. В местах сопряжений секций ограждения и опор вам нужно просверлить отверстия в (12 мм вверху перекладины и 10 мм в низу перекладины), через эти отверстия вы соедините свои секции с опорами.

Все отверстия вверху перекладин вам будет нужно прикрыть при помощи заглушек из полиэтилена. После того, как вся сборка завершилась, то вам нужно провести герметизацию всех мест соединений.

Монтаж и установка переходных мостиков

22. Для комфортного контроля и обслуживания дымоходов, телевизионных антенн и многих других элементов на крыше давно предусмотрены специальные мостики для переходов.

Эти элементы лучше всего монтировать на сплошной слой из обрешетки. Все опорные кронштейны для мостика крепят по технологии с креплением опорного ограждения.

Наклон платформ регулируют при помощи подбора количества отверстий в креплении кронштейнов. Фиксацию этих платформ лучше производить при помощи болтов М8х20. Лучше не жалеть и располагать по паре болтов с каждой стороны от платформы.

Установка снегозадержателей на крышу из металлочерепицы

23. Для того чтобы предохраниться от сходов снега, как небольших лавин, вы можете произвести монтаж простых и удобных задержателей для снега. Бруски обрешётки должны быть под ними сплошными.

Шаг кронштейна составляет около 1000мм. Кронштейны в конце устанавливают на расстояние в 500 мм от конца снегозадержателей.

Установку и монтаж снегозадержателей следует выполнить на удалении в 350 мм от краев кровельных карнизов.

Если у вашей крыши имеется скат больше чем 8 метров, то вам понадобится промежуточный барьер из снегозадержателей. Помните, что установка снегозадержателей над окнами обязательна.

Сточки зрения экономии вы можете схитрить и использовать планку из металлочерепицы,как снегозадержатель. Эту планку можно легко прикрепить к дну волны используя при этом обычные саморезы.

Правильное заземление кровли

Для того чтобы защитить вашу крышу от удара молнии седует выполнить защиту от молнии.

Вы можете использовать различные громоотводы. Сетчатые, стержневые или тросовые. Ваш выбор должен быть правильным и опираться на многие факторы.

На рисунках представлены классические варианты защиты, где 1 – молниеприемник, 2 – опуск, 3 – заземляющие контуры, 4 – токовод.

Особенные черты монтажных работ с другими типами:

В этом тексте мы рассматривали общие рекомендации в устройстве кровель из черепицы, но особые её виды могут значительно отличаться и меть свои особые черты.

Как видно из рисунков (для того чтобы увеличить нужно кликнуть), монтажные работы с металлочерепицей «Каскад» осуществляют на обрешетку с шагами, отличными от шагов черепицы «Монтерей» или «Элит».

Все эти отличия вызываются различными размерами профилей.

Монтажные работы с черепицей «Андалузия» с особыми Z-образными замками тоже имеет свои причуды. Специальная перфорация выполнена в части замка у этого вида черепицы. Это значительно упрощает размещение и работы по креплению листов черепицы на кровле. Крепления остаются скрыты.

Благодаря этой хитрости вся кровля выглядит монолитной.

Как крыть крышу — видео инструкция

Часть 1:

Часть 2:

При покупке материалов – уточняйте у поставщиков все важные моменты, касательно технологий монтажных работ с данным видом продукции.

Только строго выполнив все эти правила, у вас будет долговечная и красивая крыша над головой.

Крыши из

черепиц могут прослужить 300 лет. Что насчет подложки?

значок календаря

12 января 2022 г., 12:09:17

Мэтт Пауэр, главный редактор

Время чтения

1 мин чтения

Рекламный контент

Около десяти лет назад я писал о некоторых «недостающих звеньях» в современных строительных системах. Один из самых явных пробелов можно найти в кровельных узлах. Черепичные и металлические крыши, например, обладают чрезвычайной долговечностью. Но 30-фунтовый войлок или асфальт с горячей шваброй имеют ограниченный срок службы.

Таким образом, каждые 20 или 30 лет вам приходится сносить идеально прочную черепичную крышу, чтобы заменить подстилающий слой.

В новом продукте под названием QuickSilver современные технологии совершенствуются благодаря использованию некоторых из этих древних, проверенных временем материалов. Он специально разработан для чрезвычайной прочности, подходит для металлических и черепичных крыш.

Quicksilver имеет механическое крепление, что делает его привлекательным для подрядчиков, но имеет сложный «гибридный» состав, включающий прорезиненный полимер на нижней стороне. Это означает, что отверстия от гвоздей или скоб закроются сами собой и останутся такими.

Изделие имеет многочисленные улучшения долговечности, которые объясняют его пожизненную гарантию. Например, его можно оставлять открытым на срок до 180 дней, и он рассчитан на устойчивость к температурам до 240 ° F. Этот уровень сопротивления мог показаться излишним несколько лет назад, но с ростом сезонных волн экстремальной жары он может сыграть важную роль в ожидаемой долговечности крыши.

По Ртути можно ходить, благодаря встроенной сетке, предотвращающей разрывы и повреждения. Он весит намного меньше, чем обычные рулонные самоклеящиеся подложки, и обеспечивает быстрое покрытие. Мы будем использовать этот проект в нашем проекте VISION House Seattle Cascades в течение ближайших месяцев и опубликуем отчет о том, как он устанавливается и работает.

значок календаря

12 января 2022 г., 12:09:17 ·

Время чтения

1 мин чтения

Мэтт Пауэр, главный редактор

Журналист-ветеран Мэтт Пауэр почти три десятилетия писал об инновациях и устойчивом развитии в жилищном секторе. Удостоенный наград писатель, редактор и режиссер, он имеет долгую историю задавать трудные вопросы и добавлять глубину и контекст, когда он раскрывает сложные проблемы.

Взгляд в прошлое на подъем кровельной промышленности

Это
пост является частью ежемесячного
серия, которая исследует историческое применение строительных материалов и
системы, используя ресурсы Библиотеки наследия строительных технологий (BTHL),
онлайн-коллекция каталогов AEC, брошюр, отраслевых публикаций и многого другого.
BTHL — это проект Ассоциации технологий сохранения,
Международная организация по охране зданий. Подробнее об архиве читайте здесь.

Роль крыши нельзя недооценивать. Он защищает интерьеры здания и его обитателей от сил природы, защищает жизненно важные инженерные системы и помогает определить внешний вид здания.
эстетический. Необходимость крыши привела к ее повсеместному распространению.
расширение, способствовало формированию сильного рынка кровельных материалов с различными характеристиками и физическими характеристиками.

Те
материалы имеют долгую историю, и их эволюция во многом была обусловлена ​​производительностью. Деревянная и сланцевая черепица и глиняная черепица были преобладающим выбором кровли.
до середины 19века, когда металлические и битумные кровельные системы делали малоуклонными
возможны приложения. В течение 20 века было разработано несколько новых материалов.
для крыш с низким и крутым уклоном. Среди них была асфальтовая галька,
который появился на сцене на рубеже 20-го века и до сих пор остается лучшим кровельным материалом для домов. После периода рыночных экспериментов с различными формами, рисунками и текстурами битумная черепица превратилась в форму с тремя выступами.
популярная сегодня версия.

Композиты, такие как асбест и фиброцемент, конкурирующие
асфальт на некоторое время, претендуя на лучшую производительность, пытаясь
копировать традиционные материалы, такие как сланец или глиняная плитка. Имитация
впоследствии стала темой в категории кровли, с ранними примерами, включая металлические
черепица, которая имитирует внешний вид глиняной черепицы, и битумная черепица, имитирующая солому. В 20 веке также развивались кровельные работы.
материалы с разным уровнем прочности и огнестойкости, а также
внедрение компонентов, связанных с крышей, таких как водосточные желоба, водосточные трубы и оклады.

следующие брошюры, брошюры и журналы из цифрового здания
Библиотека технологического наследия исследует, как кровельные системы развивались на протяжении
20 век.

«Древняя» конусообразная миссия Large , Ludowici-Celadon, 1925 г.: Глиняная черепица — одна из старейших форм кровельного покрытия, которая до сих пор доступна в естественном виде, а также в синтетических имитациях. В этом каталоге Ludowici-Celadon середины 1920-х годов отмечается происхождение материала в Средиземноморье — его так называемые «древние» корни — что указывает на популярность глиняной плитки в этом стиле жилой архитектуры.


Х.М. Reynolds Shingle Co. , 1910 г.: H.M. Компания Reynolds из Гранд-Рапидс, штат Мичиган, в начале 20 века утверждала, что изобрела битумную черепицу для крыш. Как и в случае многих ныне распространенных продуктов, это трудно доказать. Тем не менее, к концу 19 века была доступна рулонная битумная кровля, покрытая гранулами сланца, поэтому нетрудно понять, как вскоре после этого этот материал можно было использовать для изготовления отдельных гонтов. , сделал это первым. Асфальтовая черепица была широко доступна к 1910 и быстро заменили деревянную черепицу из-за ее экономичности и огнестойкости. На протяжении 20-го века битумная черепица развивалась и включала в себя ряд форм и текстур, а покрытие из дробленого сланца было заменено керамическими гранулами.


Penrhyn Stone: Качественные сланцевые крыши , J. W. Williams Slate Co., c. 1930: Сланец уже давно является кровельным материалом, известным в регионе на северо-востоке США и в близлежащих частях Канады из-за обилия сланцевых карьеров в этом районе. Сланец также стал популярным в остальной части США в старинных стилях жилой и коммерческой архитектуры. Чрезвычайная долговечность материала сделала его популярным среди владельцев учреждений. Он также довольно тяжелый, что подходит для крутых, а не пологих крыш. Из ограниченного диапазона цветов сланца красный является самым редким и поэтому обычно используется для декоративных акцентов.


Справочник Барретта по кровельным и гидроизоляционным материалам для архитекторов, инженеров и строителей , Barrett Manufacturing Co., 1896: Разработка асфальтобетонно-импульсного кровельного покрытия, состоящего — в буквальном смысле изменили форму зданий в регионах США с умеренным климатом. Крутые скатные крыши больше не были необходимы для защиты от дождя, и получившиеся в результате плоские крыши навсегда изменили масштаб и внешний вид застроенной среды. Компания Barrett Manufacturing Co. в Нью-Йорке была крупным производителем сборных кровельных материалов, а в BTHL представлены технические каталоги компании из 189 годов.0-х до 1950-х годов.


Республиканские стальные кровельные изделия , Республиканская стальная компания, c. 1939 год: большие стальные кровельные панели были особенно популярны для сельскохозяйственных и промышленных зданий. Гофры позволили панелям перекрывать большие расстояния, что уменьшило объем материала и вес каркаса, а оцинкованные покрытия продлили срок службы панелей. Материал, который возник в 19 веке, остается широко используемым и сегодня.


Certigrade Справочник по битумной черепице из красного кедра , Бюро битумной черепицы из красного кедра, 1957 г.: кедровая черепица обычно занимала первое место в жилых постройках в 19 веке, но в 20 веке ее популярность вытеснила асфальт. Типология черепицы была возрождена в 21 веке для кровли и сайдинга, как правило, в проектах более высокого уровня.


Книга Крыш , Джонс Мэнвилл, 1923 г. : Сочетание асбеста и цемента привело к получению фиброцемента, который при применении в качестве кровельной черепицы был чрезвычайно прочным продуктом, вес которого был значительно меньше, чем у глиняной и сланцевой черепицы. Особенно распространена фиброцементная черепица, имитирующая внешний вид сланца и глины. Одним из популярных вариантов был крупномасштабный шестиугольный форм-фактор, создававший характерный узор.


Строительные материалы из листового металла , WF Norman Manufacturing Co., 1936 г. Штампованные черепицы из листового металла, имитирующие глиняную черепицу, были популярны в начале 20 века. Компания WF Norman Manufacturing Co. из Невады, штат Миссури, была одним из первых производителей этого продукта и до сих пор производит две простые версии металлической черепицы.


Майк Джексон, FAIA, архитектор из Спрингфилда, штат Иллинойс, и приглашенный профессор архитектуры в Иллинойском университете Урбана-Шампейн.
