как рассчитать длину каналов и дистанцию до других конструкций

В жилом доме должны поддерживаться все условия для нормальной жизнедеятельности человека. Это бесспорная истина, не так ли? Чтобы обеспечить комфортное пребывание в любой комнате, прокладывают сложные инженерные коммуникации.

Не обойтись и без системы вентиляции. При ее создании необходимо соблюдать нормативы расстояний крепления воздуховодов, разработанные и утвержденные государственными ведомствами. Это требование актуально не только для юридических лиц, но и для частных застройщиков.

Мы расскажем о том, как грамотно спланировать и проложить трассы воздуховодов. Подскажем, каким способом их лучше закрепить. Из представленной нами статьи вы узнаете, на каком расстоянии от прочих коммуникаций можно устанавливать вентиляционные каналы.

Содержание статьи:

• Система вентиляции в частном доме
• Правила монтажа воздуховодов
• Способы крепления воздуховодов
• Дистанция между креплениями
• Расстояние до других конструкций
• Сколько креплений требуется
• Выводы и полезное видео по теме

Система вентиляции в частном доме

Проектирование и монтаж системы вентиляции в одноквартирном жилом доме выполняют с учетом требований к эксплуатационным характеристикам, прописанным в СНиП 31-02-2001 и СП 55. 13330.2016.

Вентиляция в частном доме может быть, как с естественным, так и с механическим побуждением воздухообмена, с удалением и притоком воздушных масс через воздуховоды. Главное, чтобы в помещениях поддерживалась чистота воздуха.

Отработанные воздушные массы с неприятным запахом или содержащие вредные вещества, например, продукты сгорания топлива, выводятся непосредственно наружу. То есть они не должны каким-либо образом проникать в другие помещения.

Для обеспечения воздухообмена в большом частном доме требуется вентиляционная система, включающая в себя систему воздуховодов, обеспечивающих вывод загрязненных воздушных масс и приток свежего воздуха

Обязательно обеспечивают удаление и приток воздуха в кухне, санузле, котельной. Регламентируется минимальная производительность вентиляционной системы с полным или частичным воздухообменом в заданный промежуток времени.

При организации вентиляционной системы, отвечающей установленным требованиям и способной обеспечить комфортный микроклимат, важно правильно определить конфигурацию воздуховодных магистралей, позаботиться о герметизации вентиляционных отверстий, мест пропуска труб через стены и перекрытия с целью предотвратить возникновение мостиков холода и не допустить проникновения в дом грызунов и насекомых.

Правила монтажа воздуховодов

Воздуховоды – это металлические или пластиковые трубы, выводящие и подающие воздух в помещения. Могут иметь как круглое, так и прямоугольное сечение.

Крепление воздуховода к потолку – ответственный этап, требующий внимательности со стороны монтажника, а также правильного выбора крепежных изделий с учетом размеров, формы сечения и других параметров

Работы по включают в себя один из самых ответственных этапов – крепление воздуховодов к несущим строительным конструкциям. Фиксация может осуществляться при помощи различных крепежных элементов – хомутов, консолей, профилей, кронштейнов, скоб, перфоленты. Выбор типа крепления зависит от размера воздушного канала и формы его сечения.

Готовая система воздуховодов должна быть надежна и устойчива к внешним и внутренним нагрузкам, а также ремонтопригодна.

Важно, чтобы она отвечала требованиям безопасности, чтобы оборудование не несло угрозу человеку и не влияло на сохранность самого дома, создаваемый потоками воздуха шум и вибрации не превышали предельно допустимый уровень, а вес воздуховодов не передавался на вентиляторы.

Способы крепления воздуховодов

Воздуховод можно прикрепить непосредственно к потолку, стене либо к несущим элементам, закрепленным на них, например, к тавру или двутавру. Такие балки широко применяются в строительстве.

Ориентация воздуховода преимущественно вертикальная или горизонтальная, в отдельных случаях, если на то есть техническая необходимость, воздуховоды устанавливают под небольшим наклонном.

В качестве основных крепежей используются:

• кронштейны;
• траверсы;
• хомуты;
• перфорированная лента.

Для крепления прямоугольных воздуховодов используется L- или Z-образные кронштейны и шпильки. Кронштейны крепятся к телу воздуховода с помощью саморезов, образующих отверстия в металле.

Монтаж воздуховодов осуществляется с помощью кронштейнов, траверс, перфолент. При выборе крепежей принимают во внимание массу и габариты воздуховодов

Шпильки представляют собой резьбовые оцинкованные стержни. Для крепления шпильки на потолке используют металлический забивной анкер с распорной частью.

Предварительно высверливают отверстие и забивают анкер долотом. Процесс аналогичен установке пластикового дюбеля в стену. При завинчивании шпильки в анкор  его распорная часть раскрывается подобной лепесткам цветка, образуя конструкцию, которая надежно держится в потолке.

Вместо анкеров можно использовать и другие крепежи, но они не обеспечат такую же надежность. При большой нагрузке произойдет ослабление соединения шпильки с потолком. В результате воздуховод может переместиться и деформироваться.

Если воздуховод массивный, лучше выбрать усиленный Z-образный кронштейн. Благодаря дополнительному уголку, который будет поддерживать воздуховод, конструкция приобретет необходимую жесткость и на шпильку будет оказываться меньшая нагрузка. Чтобы при колебаниях воздуховода не возникал шум, крепежи дополняются резиновыми уплотнителями.

Если одна из сторон прямоугольного воздуховода превышает 60 см, используются не кронштейны, а траверсы, также в комплекте со шпильками. Траверса представляет собой горизонтальную балку, которая может как подвешиваться, так и опираться на вертикальную опору.

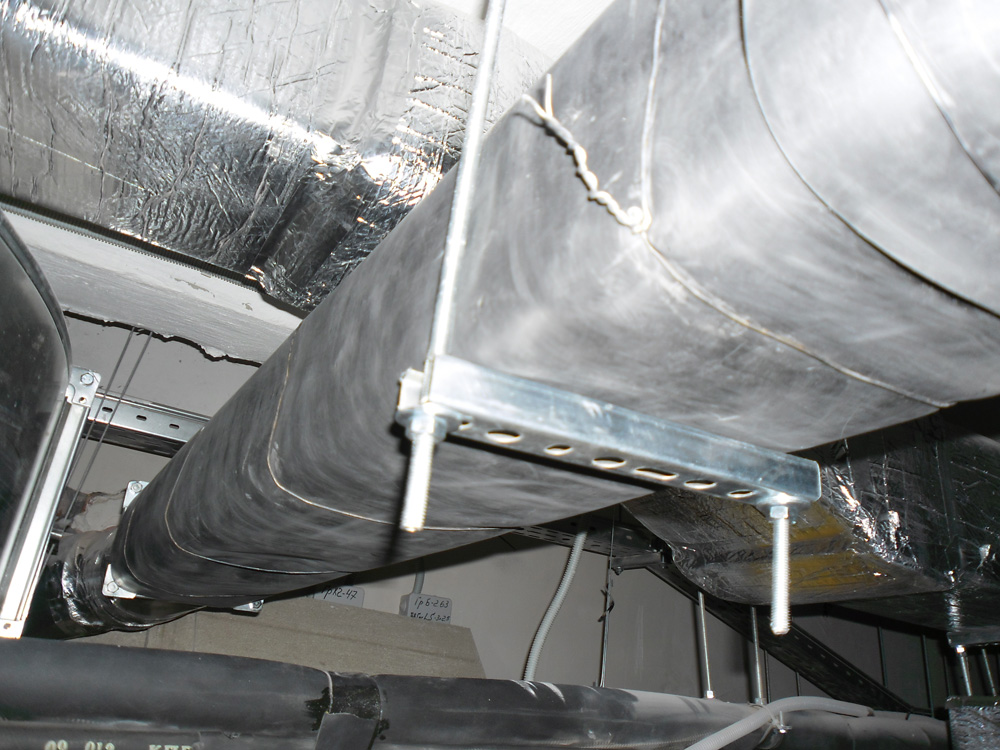

Воздуховоды с прямоугольным сечением надежно крепятся к потолку с помощью стальных оцинкованных траверсов и шпилек. Между местами креплений соблюдается нормативное расстояние

При использовании траверсы саморезы не требуются и воздуховод сохраняет свою целостность. Размещенный на опоре, он не сдвигается в боковых направлениях благодаря шпилькам, удерживающим его в стабильном положении. Чтобы воздуховод плотно прилегал к траверсе, устанавливают резиновый уплотнитель, гасящий шумы и вибрации.

Воздуховоды круглого сечения крепятся к несущей поверхности с помощью шпилек и хомутов соответствующего диаметра. При этом хомут должен плотно охватывать воздуховод.

Он может надеваться и поверх теплоизоляции. Крепеж выпускается в широком диапазоне размеров, соответствующих стандартным размерам воздуховодов. За счет простоты применения экономиться время монтажа.

Благодаря предустановке точек перегиба достигают идеальной совместимости кронштейна и воздуховода, наличие эластичного элемента снижает шумы и вибрации, саморезы находятся на значительном расстоянии друг от друга, минимизируя риск деформаций воздуховода

Необязательно монтировать воздуховод непосредственно к потолку. Можно поступить и по-другому. Если на участке, по которому проходит вентиляционная магистраль, имеется металлическая балка (тавр, двутавр, угол), на нее одевают струбцину и уже к струбцине закрепляют шпильку.

В частных домах часто используются круглые воздуховоды небольшого диаметра. Если диаметр не превышает 20 см, в качестве крепежа может использоваться перфолента. Материалом изготовления для нее служит оцинкованная сталь, соответствующая требованиям, прописанным в ГОСТ 14918-80. Толщина ленты варьируется от 0,5 мм до 1,0 мм. Имеются монтажные отверстия для фиксации воздуховодов с помощью саморезов.

Из ленты формируют петлю и надевают как хомут на трубу. Другой способ – в месте состыковки труб закрепить перфоленту за крепежный болт. Также ее можно использовать вместе с хомутами.

Перфолента служит для монтажа к потолку или балкам как круглых, так и прямоугольных воздуховодов с небольшим сечением (периметром), имеющиеся отверстия облегчают монтаж

Преимущества такого способа: перфолента стоит дешевле метизов, выполнить монтаж с ее помощью проще. Но есть и существенные недостатки. Так как перфолента не способна обеспечить необходимую жесткость, усиливаются вибрации, боковые перемещения.

Возникают сложности при выравнивании перфоленты по высоте, из-за чего воздуховод во время эксплуатации начинает шуметь, возрастает риск разгерметизации магистрали.

Дистанция между креплениями

В СП 60.13330 и СП 73.13330.2012 указывается, как рассчитывать крепление воздуховодов квадратного и круглого сечения. Также учитываются рекомендации производителей оборудования, прописанные в инструкциях. Чтобы получить правильный результат необходимо знать длину воздуховодов и допустимую дистанцию между креплениями.

Крепления для горизонтальных неутепленных металлических бесфланцевых воздуховодов устанавливаются на расстоянии не больше 4 метров друг от друга. Это требование в равной степени относится к опорам, подвескам, хомутам.

Правило распространяется на прямоугольные и круглые воздуховоды, у которых диаметр или наибольшая сторона не превышают 40 см. Для воздуховодов с прямоугольным сечением или диаметром более 40 см расстояние между креплениями сокращается до 3 метров.

Горизонтальные металлические неизолированные воздуховоды на фланцевом соединении с диаметром или большей стороной до 2 метров монтируются с шагом не более 6 метров между крепежами. Крепление к фланцам не разрешается. Максимальное расстояние между креплениями вертикальных металлических воздуховодов составляет 4,5 метра.

При проектировании даже простейшей кухонной вытяжки оставляют зазоры между поверхностью воздуховода и стенами, потолком, другими коммуникациями и предметами интерьера

Для соединения магистральных участков воздуховодов в качестве фасонных элементов могут применяться , изготовленные из полимерной пленки. В отдельных случаем они служат в качестве основных элементов для построения вентиляционной магистрали.

Для их крепления гибких полимерных воздуховодов используют кольца из стальной проволоки. Диаметр проволоки должен быть в пределах 3-4 мм, а диаметр самого кольца – на 10 процентов больше диаметра воздуховода. Шаг между кольцами — не больше 2 метров.

При таком типе монтажа вдоль воздуховода натягивают несущий трос, к которому и крепятся кольца. Сам трос крепится к строительным конструкциям с шагом от 20 до 30 метров. Гибкий воздуховод необходимо натянуть, чтобы между кольцами не образовались провисы, снижающие давление в системе.

Расстояние до других конструкций

Нормативами определяется не только расстояние между крепежами, но и расстояние от воздуховодов до окружающих строительных конструкций. Круглые воздуховоды размещают на расстоянии не менее 10 см от потолка, и не менее 5 см от потолка.

Как минимум 25 см должна быть дистанция между круглым воздуховодом и элементами систем водо- и газоснабжения. Воздуховоды относительно друг друга также располагают на расстоянии от 25 см.

Дистанция между прямоугольными воздуховодами и строительными конструкциями зависит от ширины воздуховода.

В приведенном ниже списке первое значение – ширина воздуховода, второе – расстояние до потолка:

• до 40 см – от 10 см;
• 40-80 см – от 20 см;
• 80-150 см – от 40 см.

Не зависимо от формы сечения воздуховоды должны находится на расстоянии не меньше 30 см от электрических проводов.

Нормативы расстояний актуальны как для неутепленных, так и для утепленных воздуховодов и не зависят от используемых теплоизоляционных материалов

Места соединений воздуховодов между собой должны располагаться на расстоянии не менее 1 метра от места прохода сквозь стену или потолок.

Крепление осуществляется таким образом, чтобы ось магистрали воздуховода располагалась параллельно плоскости стены или потолка. С целью отвода конденсата воздуховод можно расположить под уклоном 0,015 в направлении к конденсатосборнику.

Строительство сложной, многокомпонентной вентиляционной системы требует специальных знаний и навыков, ошибки при монтаже приведут к недостаточному воздухообмену и изменению микроклимата в худшую сторону

Крепежи выполняют важную функцию – удержание воздуховодов в проектном положении. Во многом от них зависит срок службы вентиляционной системы. Поэтому они должны обладать высокой механической прочностью, чтобы обеспечить необходимую жесткость конструкции.

Изготовленные из оцинкованной или нержавеющей стали они не подвержены коррозии,  устойчивы к воздействию агрессивной среды, перепадам температур и позволяют в короткие сроки выполнить монтаж вентиляционной системы без сверления и сварочных работ.

Сколько креплений требуется

Тип крепежей и их количество определяют еще на стадии проектирования с учетом массы, размеров, расположения , материалов изготовления, типа вентиляционной системы и т.д. Если вы планируете заниматься этими вопросами самостоятельно, вам предстоит выполнить расчеты и использовать справочные данные.

Нормы расхода креплений исчисляются исходя из площади поверхности воздуховодов. Перед тем как приступить к расчету площади поверхности, необходимо определить длину воздуховода. Ее измеряют между двумя точками, в которых пересекаются осевые линии магистралей.

Если воздуховод имеет круглое сечение, его диаметр умножают на полученную ранее длину. Площадь поверхности прямоугольного воздуховода равна произведению его высоты ширины и длины.

Все расчеты производятся на предварительном этапе, полученные данные используют при монтаже, соблюдать исчисленные расстояния, не допуская погрешностей помогает разметка

Далее можно воспользоваться справочными данными, например, нормативными показателями расхода материалов (НПРМ, сборник 20) утвержденными Министерством строительства РФ. Не сегодняшний день этот документ имеет статус недействующего, но указанные в нем данные в большинстве своем остаются актуальными и используются строителями.

Расход креплений в справочнике указан в кг на 100 кв. м. площади поверхности. Например, для круглых фальцевых воздуховодов класса Н, изготовленных из листовой стали, толщиной 0,5 мм и имеющих диаметр до 20 см потребуется 60,6 кг креплений на 100 кв. м.

Правильно спроектированная и смонтированная система воздуховодов не только безупречно функционирует, но и органично дополняет интерьер современного дома

При прямые звенья воздуховодов вместе с отводами, тройниками и другими фасонными элементами собираются в блоки длиной до 30 метров. Далее в соответствии с нормативами устанавливаются крепления. Подготовленные блоки воздуховодов устанавливают в предназначенных для них места.

С нормативным требованиями по организации вентиляции в частном доме ознакомит , прочитать которую стоит всем владельцам загородной собственности.

Выводы и полезное видео по теме

Крепление воздуховодов к потолочным плитам:

Изготовление хомутов для круглых воздуховодов своими руками:

Как выглядит вентиляционная магистраль в сборе:

Монтаж системы вентиляции в частном доме не требует привлечения подъемных кранов и другой спецтехники, но уже при разработке проекта необходимо учесть особенности планировки дома, расположение строительных конструкций на пути вентиляционной магистрали.

Приблизительно, «на глаз» невозможно определить длину звеньев воздуховодов и расстояние между креплениями. Для этого нужно знать нормативы и на их основе выполнить расчеты, исходя из конкретных условий. В результате правильно выполненной работы ваш дом будет оснащен эффективной и долговечной системой вентиляции для комфортной жизни.

Хотите рассказать о том, как собирали вентиляционную систему в вашем доме/квартире/офисе? Владеете полезной информацией по теме статьи, которую стоит сообщить посетителям сайта? Пишите комментарии, пожалуйста, в находящейся ниже блок форме, размещайте фото и задавайте вопросы.

Крепление круглых воздуховодов вентиляции к потолку

Вентиляционная система представляет собой сложную схему передвижения воздуха, включающую прямые отрезки труб, ответвления, технологические элементы и другие функциональные устройства. Монтаж воздуховодов определяется материалом, формой каналов и зависит от места расположения в здании. Система труб обеспечивает подачу свежего воздуха и вывод отработанного из помещения.

Содержание

1. Типы и виды воздуховодов
2. По жесткости
3. По форме
4. По материалу
5. По изоляции
6. Общие правила монтажа
7. Крепление к стене
8. Крепление к потолку
9. Нормативные расстояния по ГОСТу
10. Особенности монтажа воздуховодов
11. Способы крепления
12. Виды соединений
13. Гибкий воздуховод
14. Жесткий воздуховод
15. Изолированный воздуховод
16. Техника безопасности при монтаже воздуховода
17. Выбор и расчет воздуховодов

Типы и виды воздуховодов

Воздуховоды отличаются в зависимости от назначения и степени нагрузки на магистраль

Магистральная сеть каналов, шахт и рукавов очищает микроклимат от газовых и других примесей, координирует интенсивность и напор потоков, для этого используется естественный или принудительный способ. Воздуховоды классифицируются в зависимости от назначения и технических параметров.

Классификация по характеристикам:

• форма поперечного сечения: овальные, круглые, квадратные и прямоугольные;
• размер стенок, площадь сечения, диаметр;
• конструктивная модель: прямошовная или спиральная;
• механическая жесткость или способность сопротивления деформации;
• материал изготовления: нержавейка, оцинковка, пластик, металлопластик;
• способ соединения при монтаже: без фланцев или фланцевый.

Имеет значение применение диффузоров для замедления потока или конфузоров для ускорения. В магистрали применяются отводы, тройники прямые и переходные фитинги.

По жесткости

Гофрированные алюминиевые трубы для гибкого воздуховода

Чаще делается крепление воздуховодов жесткого типа, поэтому значительная часть оборудования ориентируется на статические воздуховоды. Каналы выполняются прямоугольной или круглой формы в поперечнике. Материалом служит жесткий листовой металл или пластик. Стальные каналы изготавливают на гибочных станках, а пластиковые элементы продавливаются сквозь экструдеры.

Эксплуатируются в условиях, где требуется прочность каналов. Жесткие магистрали обслуживаются и монтируются просто, отличаются высокими аэродинамическими характеристиками. К недостаткам относится увеличение веса протяженных конструкций за счет множества поворотов и переходников, поэтому требуется дополнительное крепление ветки.

Гибкие воздуховоды представляют собой гофрированную трубу, их называют спиральными. Стенки из ламинированной фольги делаются на основе проволочной арматуры из стали. Гибкие короба легко сгибаются в нужном направлении, не требуют соединительных элементов. Внутренняя рифленая стенка уменьшает скорость воздуха и увеличивает уровень шума.

Полужесткие воздуховоды делаются из стальных или алюминиевых лент, которые свертываются в трубу. Изделия имеют спиральные боковые швы. Короба характеризуются усиленной прочностью по сравнению с гибкими типами и почти не требуют соединительных и поворотных фитингов в схеме воздуховодов. Недостаток тот же, что и у гибких каналов — рельефная поверхность внутри.

По форме

Отличия воздуховодов по форме сечения и материалам

Чаще используются круглые и прямоугольные короба, в условиях нехватки места применяют овальную форму. Такое сечение трубы получается из круглого на технологическом оборудовании. Прямоугольные каналы требуют больше затрат труда при изготовлении, на них уходит на 20 – 25% больше металла, чем на другие виды.

Круглые трубы обеспечивают высокую скорость воздуха из-за малого сопротивления стенок, они отличаются герметичностью, пониженным уровнем шума и меньшей массой. Прямоугольные и квадратные каналы оптимально размещаются в пространстве и подстраиваются под элементы интерьера. В промышленных зданиях организуют отвод воздуха круглыми трубами, а частные строения делают монтаж воздуховодов вентиляции прямоугольного сечения.

По материалу

Короба с оцинкованными стенками ставятся в умеренном климате с малой агрессивностью окружающего воздуха, температура которого не может быть выше +80°С. Цинковый слой на поверхности защищает от коррозии, продлевает время службы магистрали, но добавляет стоимость вентиляционной системы. Оцинковка рекомендуется для высокой влажности, т.к. на материале не развивается грибок и плесень.

Нержавейка выдерживает температуру окружающего пространства до +500°С, т. к. характеризуется жаростойкостью. Прокладка воздуховодов делается в промышленных цехах с горячим производством. Тонкая листовая нержавеющая сталь используется без декоративного покрытия или напыляется полимерный слой разных цветов. Антикоррозийные свойства металла проявляются благодаря включению фосфора, хрома, меди и никеля в химический состав.

Стенки металлопластикового воздуховода имеют 3 слоя:

• два наружных пласта из металла;
• прослойка из вспененного пластика.

Конструкции характеризуются прочностью, не требует дополнительной теплоизоляции, но отличаются высокой стоимостью.

Пластиковые короба из модифицированного поливинилхлорида не реагируют на влажность, кислотные и щелочные испарения. Их применяют для вентиляции в фармацевтике, химическом и пищевом производстве. Гладкие внутренние стенки не задерживают поток и минимизируют потери давления. Иногда коллекторы из металла соединяют и поворачивают коленами, отводами и тройниками из ПВХ.

Воздуховоды из полиэтилена и стеклоткани используют на приточных участках системы для стыковки воздухораспределительной ветки с вентилятором. Винипластовые виды коробов сопротивляются кислотным испарениям, легко гнутся.

По изоляции

Материалы для утепления воздуховодов

Монтаж вентиляционных коробов выполняется внутри здания и снаружи. Уличные участки изолируются от холода, т.к. разница температур вызывает выпадение капель конденсата. Во влаге содержатся кислоты и щелочи, разрушающие стенки вентиляционной шахты и укорачивающие срок службы магистрали.

Используется каменная вата, стекловолокнистые рыхлые утеплители. Для прямоугольных коробов применяется листовой утеплитель в виде пенопласта, пенополиуретана, фольгированного пенополистирола. Внутри помещения такой изоляцией можно пренебречь.

Изоляция делается от холода и от шума. В спальне, детской, кабинете, гостиной стенки воздуховода дублируются звукопоглощающими слоями. Проблема решается применением трехслойных труб, например, металлопластиковых или установкой в системе устройств, гасящих вибрацию.

Общие правила монтажа

Монтаж вентиляции в квартире

Схема составляется так, чтобы магистраль имела минимальное число поворотов и соединительных участков. На этапе технического проектирования учитываются требования к воздухообмену в помещении, принимается во внимание численность людей и объем комнаты.

Крепление вентиляции проводится в последовательности:

• перед монтажом система делится на отдельные ветки, длина которых не превышает 12 – 15 метров;
• на деталях ставятся точки соединений и сверлятся отверстия;
• элементы магистрали отдельного участка нужно закрепить с помощью болтов, хомутов, соединения фиксируются скотчем или изолирующим герметиком.

Собранные блоки и узлы объединяются в единую цепь, делается крепеж трубопровода к перегородке, стене, потолку или выводится через кровлю.

Крепление к стене

Способы крепления воздуховодов

Хомуты, опоры, подвески крепятся с шагом не больше 4 метров для установки горизонтальных воздуховодов. Такой шаг актуален, если диаметр круглой трубы или наибольшая сторона прямоугольного сечения не превышают 40 см. Расстояние шага уменьшается до 3 метров, если указанные размеры канала превышают 40 см.

Предусматривается шаг 6 метров для воздуховодов на фланцах круглых или прямоугольных каналов с наибольшей стороной сечения до 20 см или изолированных труб разного сечения. Если размеры превышают указанную величину, шаг просчитывается в проекте. Вертикальное крепление вентиляционных труб к стене осуществляется через промежуток не больше 4 метров. Крепление на крыше и снаружи здания указывается в проекте и принимается по расчету.

Крепление к потолку

Приспособления для крепления вентиляции к стенам и потолку

К потолку воздуховод крепится в 50% случаев, если нет возможности крепить вентиляцию к стене. Для подвешивания используются подвески, шпильки и кронштейны.

Варианты крепления:

• L — образным кронштейном навешиваются малогабаритные трубы, используются саморезы. К потолку или балке подвески фиксируются дюбелями (в бетон), саморезами (в дерево).
• Z — образные шпильки применяются для установки каналов прямоугольного сечения, а крепление коробов к потолку осуществляется аналогично предыдущему случаю. За счет лишнего угла на кронштейне снижается нагрузка на поддерживающие метизы, и увеличивается прочность.
• V — образные подвески закрепляются к верхнему перекрытию анкерами. Такой вид подвесов выдерживает значительные нагрузки.

Если материал потолка не подходит для фиксации элементов воздуховода, делают вертикальные подпорки для магистрали. По норме нельзя крепить к фланцам растяжки, все подвески должны иметь одинаковое натяжение. Висячие воздуховоды крепятся двойными подвесами, если размер поддерживающих элементов 0,5 – 1,5 м. Кронштейны пристреливают дюбелями с помощью строительного пистолета.

Нормативные расстояния по ГОСТу

Нормы установки прописаны в документе СНиП 3.05.01 – 1985, а при проектировании учитывается нормы расположения воздуховодов из СНиП 2.04.05.1991. Центральные оси магистрали должны проходить параллельно плоскости ограждающих конструкций.

Выдерживаются нормативные расстояния:

• от верха круглой трубы до потолка должно быть не меньше 10 см, а до близлежащих стен — 5 см;
• от круглого канала до горячего и холодного водопровода, газопровода, канализации должно быть не меньше 25 см;
• от наружной стенки квадратной и круглой трубы до электрической проводки — не меньше 30 см.
• при креплении прямоугольных воздуховодов расстояние до стен, потолка, других трубопроводов — не меньше 10 см (ширина в сечении 10 – 40 см), не меньше 20 см (ширина 40 – 80 см), больше 40 см (размер 80 – 150 см).

Соединения различного типа ставятся на расстоянии не меньше 1 метра от места прохождения через стены, потолок.

Особенности монтажа воздуховодов

Приточно-вытяжная вентиляция предусматривает наличие двух каналов

Грамотно рассчитанная вентиляционная магистраль не будет эффективно работать, если нарушить технологию установки элементов в общую систему. Приточная схема включает один трубопровод, а приточно-вытяжная предусматривает два независимых канала для подачи чистого потока и вывода отработанного воздуха.

На открытом воздухе участки защищаются от действия агрессивных факторов, например, солнечных лучей, мороза, дождя, обледенения. Гибкий полиэфирный воздуховод теряет форму, если его ставить недалеко от отопительной магистрали.

Каналы, стенки которых выполнены из различных материалов, также не должны контактировать для продления срока службы. Негативное действие на стенки ПВХ труб оказывает статическое электричество. Накопление разряда в сочетании с парами взрывных веществ могут привести к аварии.

Способы крепления

Если вес воздуховодов небольшой, допускается крепление перфолентой

Метод шпильки и траверсы используется для навешивания прямоугольных каналов, ширина которых превышает 60 см. Траверса поддерживает снизу, а боковые шпильки фиксируют от сдвига в сторону. Такое крепление подходит для изолированных проходов, т.к. целостность поверхности не повреждается саморезами.

Способ шпильки и хомута применяется для фиксации круглого трубопровода. Крепежные элементы выпускаются разных размеров и внутри имеют резиновые уплотнители для снижения вибрации. К потолку шпилька с хомутом крепится металлическим анкером или пластиковым дюбелем (малогабаритные каналы). Низ крепления снимается, ставится труба вентиляции, затем хомут затягивается обратно.

Бюджетный способ с помощью перфоленты используется для каналов разного сечения небольшого веса. Куски ленты обхватывают трубопровод и концами закрепляются на потолке или балке. Такой метод не обеспечивает жесткую фиксацию, и магистраль под вибрацией может разгерметизироваться.

Способ шпильки и профиля используется для разного сечения. Две фигурных детали ставятся по бокам вентканала и прикручиваются саморезами. С одной стороны предусмотрено отверстие для соединения со шпилькой, которое проложено резиновым уплотнителем для снижения шума и вибрации.

Виды соединений

Бандажное сопряжение выполняется с помощью металлического пояса

Рекомендуется уменьшать число мест сопряжения, но совсем избежать таких участков трудно. Сборка проводится фланцевым или бандажным способом.

В первом случае на стыковочных поверхностях фасонных элементов и концах каналов предусматриваются фланцы с отверстиями. Соединение делается саморезами, болтами и гайками, заклепками с шагом 20 см. Некоторые виды вентканалов соединяются сваркой. При сборке применяются резиновые прокладки для герметизации. Производство фланцев относится к дорогостоящим процессам и в последние годы употребляется редко.

Безфланцевое или бандажное сопряжение стоит дешевле и на его выполнение требуется меньше затрат труда. Используется пояс, который накладывается на стык и является полоской металла или пластика. Соединение отличается низкой герметичностью, а при разнице температур здесь появляется конденсат.

Гибкий воздуховод

Стыковка гибких труб воздуховода

Гофрированные рукава без изоляции имеют длину 10 м, а с утеплителем выпускаются размером 7, 6 метра. Диаметр таких изделий колеблется от 7 до 20 сантиметров.

Особенности установки:

• перед монтажом гибкие рукава растягиваются на всю длину;
• на упаковке элемента есть указание направления воздуха, это обозначение нужно учитывать при установке;
• выдерживается нормативное расстояние до соседних трубопроводов и элементов;
• радиус сгибания не должен превышать размер двойного диаметра трубы;
• для крепления используются хомуты из пластмассы, скотч с фольгой, зажимы и подвески;
• для проведения сквозь стену или потолок применяются специальные гильзы.

При соединении двух участков патрубок надевается на глубину не меньше 5 см. Стыки обрабатываются герметизирующими составами. В изолированных каналах перед соединением отворачивают край изоляции, а после процедуры ставят ее на место и фиксируют.

Жесткий воздуховод

Детали для стыковки жестких оцинкованных труб

Металлические участки каналов соединяются на полу, а в монтажное положение устанавливаются в комплексе с помощью подъемного оборудования.

Правила монтажа жестких магистралей:

• крепление воздуховодов к потолку проводится в проектных отметках или ставится балочная система из вертикальных элементов для поддержки;
• учитывается, что потребуется место для установки подмостей, лесов и подъемных приспособлений;
• все соединения выполняются с использованием прокладок, применяются стягивающие и поддерживающие хомуты и герметизирующие составы;
• крепежи монтируются по предварительно нанесенной линии разметки.

Внимание уделяется сочленению последнего участка воздуховода с выводящим патрубком на наружную сторону здания. Стальные трубопроводы в промышленных цехах прокладывают между несущими потолочными фермами. Такой способ является более трудоемким, но позволяет сохранить рабочую высоту помещения.

Изолированный воздуховод

Сложность возникает при соединении участков, тройников и отводов. Фасонные элементы не всегда имеют слой изоляции, поэтому после выполнения процедуры ставят дополнительные материалы на поверхности фланцев или фитингов.

Во время соединения и монтажа нужно стараться как можно меньше повредить слой, использовать боковые прижимные планки, чтобы избежать применения саморезов. Крепление теплоизоляции выполняется с помощью клейкой ленты, хомутов и алюминиевого скотча.

Техника безопасности при монтаже воздуховода

Расчет диаметра труб для вентиляции можно делать самостоятельно по таблице

Для работы на высоте применяются надежные подмости (в домашних условиях), сертифицированные леса (в промышленных масштабах). Обязательно используется страховочные пояса. Надеваются защитные очки и перчатки при работе с ватными утеплителями, которые выделяют в атмосферу волокнистые примеси.

Резка утеплителя проводится хорошо заточенным инструментом, желательно за один раз, чтобы не происходило размочаливание материала. При попадании вредного вещества в глаза их промывают большим объемом воды и сразу обращаются к врачу. Специалисты надевают нескользящую обувь для работы на подмостях и защитные каски на голову.

Выбор и расчет воздуховодов

Расчет сечения и давления в воздуховоде выполняют технические специалисты, самостоятельно это сделать сложно. Магистраль выбирается с учетом требуемой кратности воздухообмена в час. В проекте учитывается вредность производства, количество людей в доме или офисе. Есть помещения, из которых воздух выводится изолированно и не смешивается с потоками из других комнат. Это химические лаборатории, больницы, вредные производственные цеха.

Для частных строений берут малогабаритные трубопроводы, внимание уделяется качественной очистке потоков, увлажнению. Выбирается способ передвижения воздуха — естественный или принудительный. Материал коробов и форма определяется техническими характеристиками, предпочтением заказчика и интерьером помещения.

Как установить возвратный воздуховод в потолке

Возможно, в вашем доме недостаточно отопления и охлаждения. Одним из способов решения этой проблемы является создание эффективных возвратных воздуховодов. Но вам может быть интересно, как его установить. Вы на правильной странице! Мы проконсультировались с экспертами, чтобы предоставить вам руководства по установке для вашего удобства.

Чтобы установить воздуховод возвратного воздуха в потолке, вам необходимо сначала определить, нужно ли вам установить новый воздуховод или врезаться в существующий воздуховод. Во всяком случае, вот шаги:

• Найдите место, где вы собираетесь разместить решетки возвратного воздуха.
• Вырежьте отверстие в гипсокартоне потолка и прикрепите камеру статического давления.
• Работы по возврату воздуха в подпотолочные помещения.
• Подсоедините воздуховод к выходному вентиляционному отверстию статической камеры.
• Установите воздушный фильтр и прикрепите решетки возвратного воздуха.

Установка воздуховода рециркуляции не является сложной задачей. Вам не нужно быть экспертом по HVAC, чтобы успешно завершить проект. Оставайтесь на этой странице, пока мы обсуждаем актуальность возвратного воздуха в системе отопления, вентиляции и кондиционирования вашего дома, лучшие места для их установки, а также детали его установки.

Как установить воздуховоды обратного воздуха

Процесс изоляции можно упростить. Как и в любом другом проекте «сделай сам», обязательно наденьте защитную одежду. Также вам понадобятся ваши рабочие инструменты, такие как гвоздезабивной пистолет, дрель и электропила. Вот шаги:

Определите расположение решеток возвратного воздуха

Определите место, где вы собираетесь расположить решетки для возвратного воздуха. Затем приступайте к прорезанию и проделыванию отверстия в потолочном гипсокартоне. Будьте осторожны, чтобы не перерезать трубы или проводку, которые проходят над гипсокартоном. Отверстие должно быть в пространстве между стойками потолка.

Обязательно сделайте точные замеры размеров решетки. Отверстие в потолке должно быть меньше размера решетки. Это связано с тем, что вентиляционные решетки поставляются с винтами или металлическими выступами для облегчения монтажа. Выпускная решетка должна плотно прилегать к потолочному отверстию. После того, как отверстие будет вырезано, вы можете проверить посадку решетки.

Купите эту потолочную вентиляционную решетку на Amazon.

Над отверстием в потолке должно быть достаточно места для размещения статической камеры. Установите статическую камеру непосредственно над отверстием. Статическая камера имеет выпускное отверстие, к которому будет присоединен возвратный воздуховод.

Чаще вам может понадобиться вырезать куски деревянного каркаса для поддержки статической камеры в потолочном пространстве. Статическая камера должна быть закреплена и плотно закреплена, чтобы выдерживать износ и вибрацию возвратного воздушного потока.

Купите эту потолочную коробку на Amazon.

Найдите воздуховод возвратного воздуха

Воздуховоды возвратного воздуха обычно располагаются в пространстве над потолком. Воздуховоды проходят через потолочные балки, пока не зависнут над печью. Обычно это делается на этапе строительства. Тем не менее, вы по-прежнему можете добавлять или подключать существующие воздуховоды. Обязательно определите те воздуховоды, которые несут возвратный воздух в топку.

Для возвратного воздуха можно использовать либо гибкие алюминиевые воздуховоды, либо жесткие металлические коробчатые воздуховоды. По практическим причинам гибкие воздуховоды используются чаще, чем жесткие металлические воздуховоды, из-за стоимости и простоты установки.

Купите этот гибкий воздуховод на Amazon.

Ознакомьтесь с одним из наших предыдущих постов об использовании гибких воздуховодов для возвратного воздуха: Можно ли использовать гибкие воздуховоды для возвратного воздуха?

Установка воздуховода

Удалите любую изоляцию и другие потолочные материалы в промежутках между стойками, которые проходят по маршруту воздуховода. Затем установите новый воздуховод или соедините его с существующим воздуховодом. Это может проходить по потолку, вниз по стенам, подпольям, шкафу, прачечной или в подвал.

На этом этапе вам может понадобиться инструмент для гибки металла, приводные скобы, соединители воздуховодов и металлические хомуты. Новый воздуховод должен быть установлен вплотную к нижней части потолочных балок. Вы также можете утеплить воздуховод пленкой из фольги. Наконец, прикрепите воздуховод к потолочным балкам с помощью подвесного ремня или седельной опоры.

Купите эти стальные зажимы для воздуховодов на Amazon.

С помощью алюминиевых хомутов воздуховода надежно прикрепите воздуховод к выходному вентиляционному отверстию статической камеры. Кроме того, герметизируйте все стыки и швы герметиком для воздуховодов для максимальной производительности. С помощью пистолета для герметика и кисти вы можете запечатать воздуховод, чтобы завершить свой проект.

Купите эти соединители воздуховодов на Amazon.

Установка воздушного фильтра

Чтобы завершить установку возвратного воздуха, прикрепите фильтр HVAC к выпускной решетке. Затем вы можете приступить к тестовому запуску вашей установки.

Узнайте больше о воздушных фильтрах в этом посте: «Сколько воздушных фильтров в доме? [И где они расположены]»

Почему важны воздуховоды обратного воздуха

Воздуховоды возвратного воздуха стали важными компонентами вашего дома система циркуляции воздуха. В системе HVAC с принудительной подачей воздуха возвратные воздуховоды играют важную роль в транспортировке воздуха из помещения обратно в печь или блок обработки воздуха. Затем перекачиваемый воздух будет циркулировать обратно в ваше жилое пространство через приточные воздуховоды.

Без правильно установленных возвратных воздуховодов циркуляция воздуха в вашем доме не будет максимально эффективной. Помимо дискомфорта и даже риска для здоровья, вы можете даже столкнуться с увеличением счетов за электроэнергию. Со временем система отопления и охлаждения вашего дома выйдет из строя.

Вкратце, так циркулирует воздух в вашем доме. Обратные воздуховоды улучшают поток воздуха и достигают даже отдаленных уголков вашего дома, в то же время повышая эффективность печи.

Возвратные воздуховоды обычно располагаются в балочных пространствах на потолке, обращенных к топке. С вашими инструментами DIY вы можете установить их без профессиональной помощи.

Где должны располагаться возвратные воздуховоды

Мы перечисляем несколько полезных руководств по размещению возвратных воздуховодов в вашем доме.

Централизованное расположение

Если у вас есть дом с несколькими спальнями и другими жилыми помещениями, вам не обязательно иметь воздуховод для рециркуляции воздуха в каждой комнате. Современные конструкции систем воздуховодов имеют только один или два воздуховода для возвратного воздуха, которые могут эффективно обслуживать весь дом.

Убедитесь, что один или два воздуховода возвратного воздуха расположены как можно ближе к центру.

Рядом с термостатом

Эмпирическое правило заключается в том, чтобы установить обратный канал как можно ближе к термостату. Эта настройка позволяет термостату контролировать температуру, которая циркулирует обратно в печь и далее в ваш дом. Как правило, термостат устанавливается централизованно.

Благодаря централизованному размещению термостата и обратного канала показания циркуляции и температуры отражают каждую часть дома. К сожалению, эта установка обычно не выполняется из-за ограничений общего дизайна дома.

Да, рециркуляционный воздух идеально расположен рядом с термостатом! Проверьте это здесь: Как далеко должен быть термостат от возвратного воздуха или печи?

Поперек приточных вентиляционных отверстий

Эффективная установка, хотя и не обязательная, состоит в том, что каналы возвратного воздуха расположены поперек приточных вентиляционных отверстий. Последнюю обычно устанавливают возле окон и дверей, через которые больше всего поступает тепло в ваш дом.

Приточные каналы установлены таким образом, чтобы компенсировать потерю или приток тепла. Когда обратные каналы установлены поперек, это позволит системе перекачивать воздух по всему пространству.

Чтобы узнать больше о выдувании воздуха через вентиляционные отверстия, у нас есть для вас этот пост: «Насколько горячим должен быть воздух из моей печи?»

Не в ванных комнатах и ​​на кухне

Следует избегать размещения воздуховодов возвратного воздуха в ванных комнатах и ​​кухнях. Конечно, вам не хотелось бы, чтобы неприятный запах и влажность ванной циркулировали по всему дому. Точно так же кухонные запахи и влага из кухни также неприятны при циркуляции воздуха в вашем доме.

Заключительные мысли

Возвратный воздух необходим для циркуляции воздуха в вашем доме. Установка возвратных воздуховодов может улучшить качество воздуха в помещении, снизить счета за электроэнергию и повысить эффективность вашей печи. Наличие одного или двух возвратных воздуховодов достаточно, даже если у вас несколько спален и жилых помещений.

Если у вас централизованная система, рекомендуется расположить вентиляционные отверстия обратного воздуха рядом с термостатом. Кроме того, было бы лучше, если бы они располагались поперек приточных вентиляционных отверстий, чтобы воздух циркулировал по всей комнате. Из практических соображений никогда не размещайте вентиляционные отверстия в ванной и на кухне.

Начните установку с определения места, где вы собираетесь разместить выпускные вентиляционные отверстия, будете ли вы делать новый воздуховод или врезаться в существующий воздуховод, а также какой материал воздуховода использовать. Шаги установки могут быть еще одним проектом DIY. Вам не нужно быть специалистом по вентиляции и кондиционирования!

4 способа закрытия ледяного вентиляционного отверстия на потолке (дома/офиса)

Потолочное вентиляционное отверстие в вашем доме или офисе вызывает у вас холодный прием? Тогда в этой статье для вас есть 4 метода, которые помогут вам закрыть его.

Here’s how to close a ceiling vent :

The Shape of the Vent	How to Close It
Rectangular	Move the switch up or down . Или закрыть вентиляционное отверстие утеплителем.
Круговой	Поверните диск влево. Или закрыть вентиляционное отверстие утеплителем.
Квадрат	Поверните диск влево. Или закрыть вентиляционное отверстие утеплителем.

Закрытие вентиляционного отверстия в потолке выполняется быстро и легко. Далее вы сможете поближе познакомиться с этими простыми методами, которые помогут вам убрать сквозняк из комнаты.

Как закрыть любую потолочную вентиляцию

Чувствуете ли вы неприятный сквозняк из потолочной вентиляции? Если вы часами сидите под потолком на работе или дома, последнее, что вам нужно, — это ураганный ветер, постоянно дующий вам в шею. Итак, что вы можете сделать, чтобы закрыть холодную потолочную вентиляцию?

Взгляните на приведенные ниже шаги, которые помогут вам быстро закрыть любую вентиляцию. Единственный инструмент, который вам понадобится для этой работы, — стремянка.

Метод №1 Прямоугольные вентиляционные отверстия

Прямоугольное потолочное вентиляционное отверстие обычно работает с выключателем. Вы можете переместить этот переключатель вверх или вниз, чтобы открыть или закрыть вентиляционное отверстие. Если вы хотите закрыть прямоугольное вентиляционное отверстие, сделайте следующее.

1. Используйте стремянку, чтобы безопасно добраться до вентиляционного отверстия
2. Сдвиньте переключатель на вентиляционном отверстии вверх или вниз, чтобы остановить поток воздуха

Сдвиньте переключатель вверх или вниз, чтобы остановить воздушный поток.

Способ № 2. Круглые вентиляционные отверстия

Круглый потолочный вентиляционный клапан обычно устанавливается с циферблатом. Циферблат при повороте может открывать или закрывать поток воздуха. Вот как закрыть круглую вентиляционную решетку в вашем доме или офисе.

1. Используйте стремянку, чтобы безопасно добраться до вентиляционного отверстия.
2. Поверните регулятор на вентиляционном отверстии против часовой стрелки, чтобы остановить поток воздуха. У них также есть циферблат, который вы можете повернуть, чтобы открыть или закрыть поток воздуха. Чтобы закрыть квадратное отверстие, вот что вам нужно сделать.
   1. Используйте стремянку, чтобы безопасно добраться до вентиляционного отверстия.
   2. Поверните ручку на вентиляционном отверстии против часовой стрелки, чтобы остановить поток воздуха.

   * ПРИМЕЧАНИЕ. Если это так, вам нужно будет снять крышку вентиляционного отверстия, чтобы перекрыть поток воздуха. На некоторых моделях с вентиляционными отверстиями вы можете потянуть за крышку, чтобы снять ее и открыть циферблат. На других вам потребуется использовать отвертку или дрель, чтобы снять крышку.

   Циферблат может находиться под крышкой вентиляционного отверстия – такую ​​безвинтовую модель можно просто снять.

   Метод № 4 Другие вентиляционные отверстия

   Итак, что вы можете сделать, если вы не видите переключателя или регулятора на потолочном вентиляционном отверстии? Не волнуйтесь, вам не придется сидеть за столом в водолазке и куртке круглый год. Есть простой и недорогой метод, который можно использовать, чтобы закрыть его.

   Вот инструменты, которые вам понадобятся для работы.

   Вам понадобится

   • Стремянка
   • Маркер
   • Канцелярский нож или ножницы
   • Тонкий лист изоляции
   • Дрель или отвертка (в зависимости от вашего вентиляционного отверстия)
   1. Используйте стремянку, чтобы безопасно добраться до вентиляционного отверстия
   2. Используйте маркер, чтобы отметить размер вентиляционного отверстия на изоляции
   3. Отрежьте изоляцию по размеру вентиляционного отверстия с помощью ножниц или универсального ножа
   4. Снимите переднюю крышку вентиляционного отверстия. Если ваша вентиляционная крышка не закреплена винтами, вы сможете легко ее снять. Если нет, вам нужно будет использовать отвертку или дрель, чтобы удалить его.
   5. Поместите лист изоляции на переднюю часть вентиляционного отверстия
   6. Установите крышку вентиляционного отверстия на место

   Снимите крышку вентиляционного отверстия с помощью дрели или отвертки

   Можете ли вы заблокировать вентиляционное отверстие?

   При блокировании вентиляционных отверстий дома и в офисе необходимо учитывать множество факторов. Блокировка вентиляционного отверстия может дать вам временное облегчение от надоедливого сквозняка. Но, возможно, вам интересно, каковы долгосрочные последствия закрытия вентиляционного отверстия. Вот почему далее мы рассмотрим влияние заблокированного вентиляционного отверстия на следующее:

   • Ваш счет за коммунальные услуги
   • Расход воздуха в помещении
   • Температура других комнат в доме или офисе

   Ваш счет за коммунальные услуги

   Будет ли блокироваться вентиляционные отверстия в некоторых комнатах, которые вы не используете, вырублено в счете за коммунальные услуги? Вы могли бы рассуждать так: если вы не используете комнату, вы могли бы также заблокировать вентиляцию, чтобы не платить за охлаждение этой комнаты.

   Но как это работает на самом деле?

   Если вы заблокируете вентиляционное отверстие, ваш счет за коммунальные услуги не уменьшится. Это связано с тем, что воздух, который должен был проходить через заблокированное вентиляционное отверстие, будет нагнетаться в следующее доступное. И чем больше вентиляционных отверстий вы заблокируете, тем дальше будет проходить воздух, циркулируя вокруг открытых вентиляционных отверстий в доме.

   Вместо того, чтобы уменьшить счет за коммунальные услуги, заблокировав некоторые вентиляционные отверстия, вы можете платить больше . Это связано с тем, что ваша вентиляционная система будет работать усерднее, чтобы обогревать и охлаждать помещения с заблокированными вентиляционными отверстиями. Это означает, что ваш обогрев или охлаждение будут включаться чаще, чем если бы вы держали все вентиляционные отверстия открытыми.

   Воздушный поток в помещении

   Как блокировка вентиляционных отверстий повлияет на воздушный поток в помещении?

   Ну, с закрытыми вентиляционными отверстиями ваша вентиляционная система не сможет накачивать свежий воздух снаружи в эту комнату. Вместо этого комната с заблокированными вентиляционными отверстиями будет полагаться на рециркуляцию воздуха. Это может быть проблемой в офисных помещениях, где необходим постоянный приток свежего воздуха.

   Чтобы наслаждаться постоянным потоком свежего воздуха в комнате, необходимо держать вентиляционное отверстие на потолке открытым.

   Для постоянного притока свежего воздуха держите вентиляционные отверстия открытыми

   Температура в других комнатах дома или офиса

   Итак, как блокирование потолочного вентиляционного отверстия влияет на температуру в других комнатах дома?

   Блокирование некоторых вентиляционных отверстий в доме для снижения нагрузки на систему отопления может оказаться не таким эффективным, как вы думаете. На самом деле это может быть контрпродуктивно.

   Ваша система отопления и вентиляция спроектированы и установлены с учетом всего дома. Если вы перекроете одно вентиляционное отверстие, система будет работать интенсивнее и больше обогревать дом, чтобы теплый воздух поступал в холодное помещение. Таким образом, вместо того, чтобы снизить давление в системе отопления, он может увеличить его.
