Лестницы из металла широко распространены не только в сфере частного использования, но и на промышленных и коммерческих объектах.
Использование в таких случаях профильной трубы позволяет облегчить конструкцию с сохранением показателей прочности относительно аналогичных изделий из швеллера.
Разновидности каркасов из профильной трубы
Рассмотрим варианты, как сделать лестницу из профильной трубы. Тип конструкции во всех случаях — это косоур. Вид лестницы может быть совершенно любым: прямая, поворотная или винтовая. Это зависит от проекта вашего дома и внутреннего дизайна.
Возможные каркасы из профильной трубы:
- Монокосоур. Одним из вариантов является ломаный косоур, собранный из отрезков трубы (по размерам повторяющих размеры тупеней), сваренных под прямым углом. На горизонтальную поверхность такого косоура в дальнейшем будут крепиться ступени. Для такого каркаса потребуется профильная труба с размерами примерно 80х50-60 мм.
- Второй вариант монокосоура выполняется на одной центральной трубе (подойдет размер 100х60 мм), к которой с нужным шагом привариваются ножки с пластинами под ступени.
- Аналогичный вариант конструкции возможен и на двух косоурах. Такой вариант более надежный и применяется при условиях повышенной нагрузки на лестницу или согласно разработанному дизайнером проекту.
- Самым надежным вариантом изготовления является конструкция с косоурами на основе двух направляющих, к которым привариваются каркасы под ступени.
- Одним из самых сложных является каркас на двух ломаных косоурах.
Перед началом изготовления рекомендуется предварительно подготовить шаблон, в котором будет фиксироваться каждый элемент для ровной и правильной сварки.
Преимущества лестниц из профильной трубы
У любой конструкции, не важно, из какого материала она выполнена, есть свои плюсы и минусы.
Плюсы каркасов из профильной трубы:
- надежность и долгий срок службы;
- возможность реализации конструкции любой формы, при наличии определенного навыка;
- возможность сочетания с другими материалами, что дает возможность вписать такой каркас в любой интерьер;
- благодаря высокой стойкости к механическому воздействию есть возможность установить лестницу на начальном этапе строительства, не переживая за ее внешний вид; по завершению стройки при необходимости можно выполнить повторный окрас;
- такую лестницу можно устанавливать как внутри помещения для доступа на второй этаж, так и на улице.
Основным минусом любой металлической конструкции является возможная коррозия, воздействие которой можно минимизировать или исключить при правильной подготовке и обработке изделия.
Какой вид профтрубы выбрать для лестницы
Определение и подбор профильной трубы для будущей конструкции — важный этап, от которого будет зависеть, насколько надежным получится каркас.
Для лестницы используется квадратная или прямоугольная труба.
Ниже мы привели для вас размеры труб для различных каркасов, которых будет достаточно при стандартных нагрузках на конструкцию.
В том случае если планируются повышенные нагрузки на лестницу, рекомендуем произвести дополнительные расчеты. Возможно, будет достаточно увеличить толщину стенки такого же профиля или увеличить размер профиля.
Лестница из профиля монтаж
Своими руками возможно сделать любой каркас, все зависит лишь от ваших навыков.
Если вы не уверены в своих силах, отказываться от реализации сложной винтовой или поворотной конструкции, конечно же, не стоит. В таком случае советуем обратиться к профессионалам, которые помогут вам с монтажом и сваркой лестницы из профильной трубы.
Необходимые инструменты:
- болгарка с отрезными дисками по металлу;
- дрель со сверлами;
- сварочный аппарат;
- шуруповерт.
Подготовка чертежа и особенности расчетов

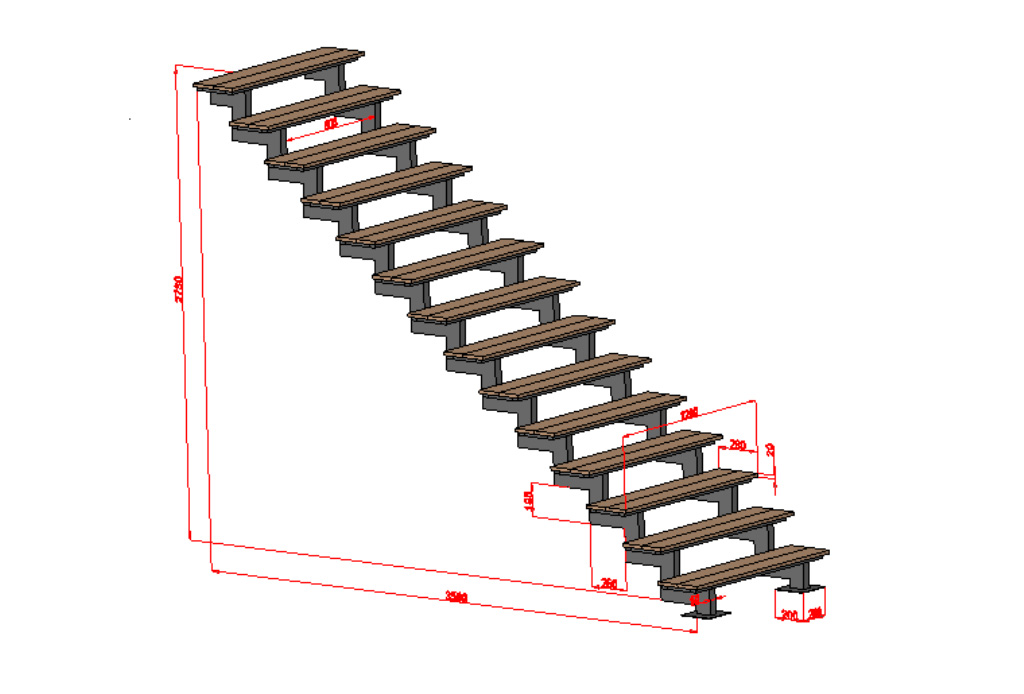

Для того чтобы наглядно понять, как сварить лестницу из профильной трубы, необходимо подготовить чертеж и произвести все расчеты по размерам.
На этапе проектирования определяются:
- размеры ступеней для комфортного перемещения;
- угол наклона марша;
- тип конструкции: винтовая, прямая, Г-образная, П-образная.
Определение данных параметров поможет наглядно представить и понять, как будет выглядеть готовая конструкция в вашем интерьере. В зависимости от выбранного типа лестницы вы сможете оборудовать нишу под ней по вашим потребностям.
Подготовка каркаса сварочные работы
Начиная монтаж лестницы из профильной трубы своими руками, вы уже должны иметь все чертежи, согласно которым будете вести работы.
Рассмотрим упрощенный вариант сварки ломаного косоура.
Секрет в том, что нет необходимости нарезать трубу на мелкие куски, а можно за раз делать ступень:
- отмеряем место, в котором должен быть прямой угол, и вырезаем равнобедренный треугольник таким образом, чтобы не повредить одну сторону профильной трубы;
- сгибаем трубу и получаем ступень с прямым углом;
- провариваем получившийся стык и переходим к следующему;
- получив ломаный косоур, на каждую проступь привариваем металлическую пластину, на которой в дальнейшем будут устанавливаться ступени.
Каждый сваренный стык необходимо зачистить, отшлифовать, обезжирить и перейти к покраске.
Отделка
Варианты покраски конструкции:
- в домашних условиях при помощи грунтовки и эмали:
- порошковая покраска возможна на специализированном оборудовании.
Металлический каркас лестницы в большинстве случаев оставляют просто окрашенным с закрепленными ступенями.
Можно также зашить каркас деревом, что придаст конструкции вид деревянной лестницы.
Поделиться с друзьями:
Твитнуть
Поделиться
Поделиться
Отправить
Класснуть
Adblock
detector
Как самостоятельно изготовить ломаный косоур для лестницы по готовому 3D проекту
Содержание
Введение.
Оборудуем рабочее место
Изготавливаем и соединяем фрагменты косоура
Дополнительные материалы к уроку.
Введение
Изучив эту статью, вы узнаете, как оборудовать рабочее место для изготовления ломаного косоура и как организовать рабочий процесс в домашних условиях. А также я поделюсь некоторыми техническими хитростями и собственными наработками.
Прежде чем приступить к практическим действиям, необходимо подготовить проект лестницы детальный проект лестницы, выполненный в 3D программе:
Примеры лестниц на ломаном косоуре после финишной отделки:
Если Вы не знакомы с основами проектирования, то перед началом работы над изготовлением лестницы необходимо освоить программу, позволяющую построить необходимые чертежи. В моем блоге есть цикл статей, посвященных основам работы в графической программе Sketch Up. Ссылки на эти статьи Вы найдете в разделе Дополнительные материалы.
Оборудуем рабочее место
Итак, чтобы изготовить ломаный косоур для установки в своем жилище, нужно подготовить следующее:
1. Проветриваемое помещение площадью рабочей зоны не менее 40 м2
2. Стол 3,5 х 2,5 м из металлического каркаса и плоской поверхностью ДВП.
Поверхность стола выравниваем строго по уровню. Отклонение от нулевого уровня допускается не более 1 мм.
3. Стеллаж для резки труб с торцовой пилой, направляющей из профильной трубы и монтажкой, намертво прикрепленной к стеллажу под углом 45°. Здесь также необходимо выверить поверхность по уровню.
Распил трубы должен выполняться строго под углом 45°.Величина зазора после совмещения труб не должна превышать 1 мм.
Такое жесткое требование обусловлено тем, что при последующей сварке фрагментов, чем больше зазор, тем больше будет отклонение косоура.
4. Для фиксации трубы нужно приготовить не менее 20 струбцин.
5. Распечатанный на бумаге проект со всеми размерами.
Изготавливаем и соединяем фрагменты косоура
В данной статье мы будем рассматривать процесс изготовления ломанного косоура на примере прямого марша из 14 ступеней, по этому проекту:
Перед началом работы назмечаем на рабочем столе координатную сетку, на которую будем укладывать фрагменты косоура. Вертикальные линии откладываются на шаг равный проступи, в нашем случае 260 мм.
Горизонтальные на высоту подступенника, в нашем случае 200 мм. Получаем на столе такую сетку:
Крепим по сетке уголки для усиления фиксации фрагментов.
Далее процесс будет повторяться циклически по каждому фрагменту:
1. Укладываем трубу на стол четко по горизонтальной линии
2. Между предыдущим фрагментом и трубой зазор получается неровным, его нужно выровнять с помощью маленькой болгарки (для первого фрагмента косоура этот шаг пропускаем).
С помощью линейки проводим линию, параллельную краю предыдущего фрагмента.
Обрабатываем маленькой болгаркой:
Получаем минимально возможный зазор:
3. Отмечаем на профильной трубе длину горизонтальной линии по сетке.
От сделанной отметки откладываем 80 мм для трубы 60х80 мм и отчерчиваем по отметкам линию под углом в 45°.
Отрезаем по ней трубу.
Укладываем фрагмент на свое место:
Высверливаем 2 отверстия по 25 мм в диаметре рядом и закрепляем фрагмент:
Соединяем фрагменты точками-прихватками по углам и по шву.
Для сварки используем полуавтомат, так как от простой сварки при данной фиксации фрагментов их сильно ведет.
Швы зачищаем. Далее повторяем эту последовательность: режем, обвариваем и зачищаем швы под одному фрагменту, до получения окончательной конструкции косоура:
Затем переворачиваем косоур и делаем аналогичные точки с другой стороны, после чего свариваем швы на одной плоскости от углов к середине:
Затем косоур переворачиваем и выполняем такие же швы с другой стороны.
Швы по этим плоскостям должны быть выполнены равномерно с обоих сторон.
Затем наносятся угловые швы:
Теперь укладываем косоур ровно по сетке, он получился короче исходного размера примерно на 8 мм:
А по высоте он не изменился и пришел точно линия в линию:
Для последующей обработки используем следующий диск:
А затем обрабатываем лепестковым диском на маленькой болгарке. Аналогично изготавливаем и второй косоур и при аккуратной накладке можно убедиться, что косоуры получились одинаковыми с незначительными отклонениями:
Недостающие 8 мм необходимо нарастить. На этом фото нижний косоур уже наращен до нужных размеров:
Второй косоур также наращиваем:
Ломаные косоуры для лестницы из 14 ступеней:
Если какая либо из опор имеет более 14 ступеней, делаем ее из двух частей, части соединяем.
Проверьте точность своей работы по уровню, у меня получилось точно:
Если у Вас остались вопросы по оборудованию рабочего места и организации процесса, посмотрите данный видеоролик:
Если возникли сложности по изготовлению и сварке фрагментов, наглядно посмотреть технологию можно тут:
youtube.com/embed/rfpB6nR2q2g»>
Дополнительные материалы к уроку.
Как пользоваться инструментами и основные принципы проектирования лестниц в программе SketchUp, вы можете посмотреть в этих уроках:
Урок 1. Общее описание программы SketchUp-8.
Урок 2. Делаем разметку металлического каркаса лестницы на второй этаж.
Урок 3. Чертим трехмерные уголки и перемычки ступеней металлического каркаса лестницы на второй этаж в доме.
Урок 4. Обшивка металлического каркаса лестницы на второй этаж деревом (начало).
Урок 5. Обшивка металлического каркаса лестницы на второй этаж деревом (окончание).
Как самостоятельно изготовить ломаный косоур по данному проекту, Вы можете посмотреть тут:
