Что нужно знать о коллекторной разводке труб водоснабжения в частном доме?

При строительстве частного дома на земле ИЖС важно правильно продумать водоснабжение, чтобы обеспечить круглогодичную подачу холодной и горячей воды. Для этого вида недвижимости оптимальным вариантом является параллельная (коллекторная система). Коллекторная разводка труб водоснабжения в частном доме подразумевает установку коллектора с отдельными трубами, подключающимися в нужные части постройки. Этот вид подходит для загородных домов любой этажности, коттеджей.

Особенности и преимущества водоснабжения с коллекторной разводкой труб в частном доме

В отличие от других систем водоснабжения этот вид имеет трубы, которые подключаются к одному коллектору. У них нет разветвлений, поэтому минимизируются риски протечки воды.

Коллектор по внешнему виду напоминает распределитель, который отвечает за подачу горячей и холодной воды, отопление. Система распределяет один водяной проток на несколько, при этом его давление одинаково.

Устройство подключают к стояку. На выходные краны устанавливают вентиля или шаровые краны. Элементы позволяют в нужный момент открывать и прекращать водяной поток, регулировать силу его подачи.

При выборе системы водоснабжения с коллекторной разводкой труб в частных домах обращают внимание на материал элементов. Повышенными антикоррозийными свойствами и долгим эксплуатационным периодом обладают медные, металлопластиковые и стальные трубы. Бюджетным вариантом являются модели из ПВХ, полипропилена, полиэтилена. Их главное достоинство заключается в быстром монтаже.

Разделители изготавливают из разного материала:

• нержавеющей стали – они отличаются небольшим весом, антикоррозийной и химической устойчивостью, долговечностью, эстетичностью;
• латуни – изделия считаются одними из прочных, стойких к коррозии и другому негативному воздействию;
• полипропилена, ПВХ – модели отличаются маленьким весом, устойчивостью к перепадам температуры, быстротой монтажа.

К основным преимуществам параллельной системы относят:

• универсальность – она подходит для всех типов загородных домов, коттеджей;
• возможность регулирования подачи воды и ее давления из одной точки;
• минимизация случаев подтеков и прорыва труб;
• возможность самостоятельного отключения радиаторов по отдельности;
• относительно быстрый монтаж;
• система оборудована датчиками температуры воды, что позволяет управлять температурным режимом.

Монтаж коллекторной разводки в «Проект-Сервис»

Вы можете заказать профессиональное проектирование и монтаж параллельной системы в нашей компании. Мы работаем со всеми объектами в Московской области. В зависимости от типа постройки наши специалисты предложат оптимальное решение для обеспечения круглогодичного доступа к воде.

Помимо подключения к водоснабжению, мы оказываем ряд других инженерных услуг. Наши специалисты могут провести магистральную или автономную газификацию по доступной цене.

Вы можете проконсультироваться со специалистом онлайн, по телефону или при личном обращении  наш офис.

Коллекторная разводка труб водоснабжения в квартире

Из-за своей надёжности и практичности многие отдают предпочтение коллекторной разводке труб водоснабжения по всей квартире. Данный способ организации подачи воды рекомендуется для квартир и домов большой площади. А также, там, где централизованная система не выдаёт нормального давления.

Содержание

1. Что такое коллекторная разводка водопровода
2. Достоинства и недостатки коллекторной системы
3. Монтаж по коллекторной схемы
4. Водоснабжение
5. Отопление
6. Советы сантехника

Что такое коллекторная разводка водопровода

Под коллекторной разводкой водопроводов понимают наличие единой трассы, к которой подключается много отводов. Каждый из них предназначен для обслуживания отдельно взятого потребителя. При таком подключении давление распределяется равномерно. При включении крана или стиральной машины напор из, скажем, душа остается достаточно мощным.

Отдельно нужно отметить преимущество, заключенное в возможности подсоединять потребители, которые расположены на удаленном расстоянии от стояка. Наличие вентиля на каждом отводе позволяет отсекать линиями, что очень удобно для ремонта и обслуживания.

Достоинствами коллекторной разводки считают:

1. Постоянное давление воды и непрерывная ее подача в достаточном количестве.
2. Легкость проведения ревизии с целью выявления засоров и других неисправностей трубопровода.
3. Минимальное число соединений, которые больше всего подвержены разгерметизации. Нет большого количества тройников, как в последовательной схеме, которая и получила название тройниковой разводкой.
4. Возможность локально перекрывать напор для проведения профилактических и ремонтных работ при устранении поломок потребителей (стиральной машины, смесителя, душевой кабины, биде, ванной и т.д.). При этом можно пользоваться другими приборами и устройствами.

Для сохранения привлекательности интерьера такая разводка прячется в короб с люком, через который выполняется обслуживание коллектора, контроль режима работы, перекрытие отводов. Остальные элементы трубопроводов можно спрятать в стены или пол.

При всех достоинствах есть и недостатки:

1. Высокая стоимость. Материалов и элементов крепления потребуется больше. Количество труб, которое придется затратить в процессе монтажа, превышает минимальный объем закупки, как в случае с последовательным подключением.
2. Сложность монтажа. Речь идет не только о фронте работ. Уже на стадии расчета могут возникнуть трудности. Самостоятельно разобраться, конечно, можно, но привлечение специалистов – однозначное преимущество и гарантия эффективности системы. Правда объем работ (равно и сложность) приводит к увеличению сметной стоимости.

Но эти недостатки перекрывает уже то, что каждый отвод можно оснастить дополнительным оборудованием, необходимым для бесперебойной эксплуатации техники и сантехнических приборов. Так, обратный клапан сохранит воду в бойлере, реле давления установит необходимый режим и т.д.

Но все это получится только если схема составлена правильно. К стояку врезается коллектор (после счетчика и шарового запорного крана). К каждому отводу резьбовым соединением подключается труба, идущая к потребителю. В нее можно врезать все необходимое дополнительное оборудование для эффективной и безопасной работы.

Монтаж по коллекторной схемы

Коллекторы изготавливают из латуни, нержавейки, полиэтилена или полипропилена.

Полимеры не уступают по прочности металлу, и такие изделия можно эксплуатировать с той же эффективностью. Металлические коллектора предполагают резьбовое соединение. Пластик спаивается, а металлопластиковые элементы сочленяются посредством специальных муфт.

Если обратиться в специализированную компанию, будет предоставлена конечная смета, в которой указаны цены на все комплектующие системы и монтажные работы.

Когда принято решение собрать систему своими руками, нужно учитывать ряд особенностей и рекомендации специалистов:

1. Комплект закупки должен включать те товары, которые понадобятся при сборке.
2. Соединения может быть комбинированным, предполагающим переход с металла на пластик или металлопластик в любой комбинации.
3. Количество отводов равно числу подключаемых устройств. Обычно в квартире достаточно от одного до шести отводов.
4. Допускается последовательное подключение двух и более коллекторов с различным числом отводов.
5. Для холодной и горячей воды используются разные коллекторы.

Схема водоснабжения коллекторного типа

Выбор материалов и комплектующих – не единственная особенность. Работы также выполняются с применением ряда правил. Но главные отличия заключены в типе системы. Это может быть подача холодной или горячей воды, а также отопление.

Водоснабжение

Выбирая трубы нужно учитывать температурный режим. Для горячей воды подойдут металлические и металлопластиковые трубы, если на последних есть специальная маркировка. Систему водоснабжения холодной водой можно организовать с применением пластиковых труб. Однако, нужно учитывать, что замуровывать их не стоит ввиду того, что они подвержены высокой степени термической деформации.

Допускается применение технологии, когда разводка прячется в стены или пол. Здесь есть ряд ограничений. Стены не могут быть железобетонным, несущими конструкциями. Перекрытия из пустотных плит штробить нельзя. Но если дом из кирпича, а пол – монолитная плита на грунте, это сделать можно. Альтернатива – трубы в стяжке.

Отопление

В данном случае коллектор предназначен, чтобы равномерно распределять теплоноситель, давая возможность перекрывать ненужные «ветки».

Особенность коллекторной разводки – отдельное подключение каждого радиатора, комнаты, этажа и т.д. благодаря этому экономится теплоноситель. Если часть дома не используется, и его отапливать не нужно, достаточно отключить ее или снизить циркуляцию, поддерживая допустимый минимум.

Плюсы такой системы схожи с преимуществами идентичных водопроводных систем. При ремонте и обслуживании нет необходимости останавливать котел. Но и недостатки те же. Большее количество затраченных материалов, сложность монтажа, и как следствие большая сметная стоимость. Зато вмуровав трубы в стяжку, можно собрать систему «теплый пол». Тогда трубопровод и радиаторы не будут портить интерьер помещения.

Советы сантехника

Главное отличие специалиста от любителя, который решил смонтировать разводку воды самостоятельно в том, что профессионал знает, на что обращать внимание, чтобы не допустить ошибок. Но если воспользоваться следующими рекомендациями рисковать не придется:

1. Нельзя экономить на материалах. Пластик стоит дешевле, но и возможностей у него меньше. Несущие способности минимальны, температурные деформации большие. Материал не отличается особой прочностью. Железо ржавеет, гниет. Металлопластик не имеет этих недостатков, но стоит дороже.
2. Не нужно экономить на теплоизоляции. Трубы горячего снабжения, утопленные в пол или стену нужно изолировать термостойким материалом. Если это отопление – хорошо, что тепло отдается перекрытию. Но если речь идет о горячей воде, то из крана она будет идти еле теплая.
3. В процессе монтажа торцы трубок закупориваются целлофаном или ветошью. Это необходимо, чтобы в трубопровод не попадали твердые частицы (окалина, стружка, ржавчина и т.д.). Наличие фильтра грубой очистки не облегчит ситуацию, так как устанавливается на входе. Последствия – неправильная работа подключенных приборов с последующим выходом из строя.

• Нарушение технологии пайки пластиковых трубопроводов приводит к течи воды. Перед тем, как паять трубы, нужно удалить все остатки не только грязи, но и влаги.
• Использование неподходящего инструмента. Латунь, сплавы, пластик, который применяется при изготовлении фитингов и прочих элементов запорной арматуры, материал прочный. Но если при закручивании применить слишком большую силу, корпус может расколоться. В случае с металлопластиком система собирается руками, тестируется, а уже потом производится протяжка резьб.
• В качестве уплотнителей нужно использовать специальные прокладки. Это особенно важно, если монтируется отопление или горячий водопровод. Резьбовые соединения герметизируются фум-лентой. Силикон используется в качестве дополнительного средства герметизации.
• Когда требуется завести трассу в соседнюю комнату, сверлятся отдельные отверстия для каждой ветви разводки. То же касается и случаев, когда собирается скрытая система. Это нужно для того, чтобы каждый участок находился в том температурном режиме, в котором он должен быть по ГОСТу. Иначе холодная вода будет подогреваться, а горячая остынет.

Если учесть все вышесказанное, сборка превращается в несложный процесс. Но если нет достаточного времени, требуемых инструментов, элементарных строительных навыков, имеет смысл обратиться в специализированную компанию.

Рекомендуем к прочтению — разводка труб водоснабжения в квартире.

схемы, лучшие способы, нюансы работы

Прокладка трубопровода для водоснабжения – задача не менее ответственная, чем подбор и подключение насосного оборудования, обустройство источника воды. Неправильно проложенный водопровод в частном доме может привести к скачкам давления, нарушению работы системы.

Чтобы не было проблем, нужно внимательно изучить все тонкости работы. Мы поможем вам, предоставив полную информацию для изучения особенностей устройства систем и правил сборки. Предлагаемая к рассмотрению информация основана на нормативных требованиях.

Представленное нами на обзор подробное описание схем, вариантов и нюансов разводки контура водопровода дополнено наглядными иллюстрациями и видеоматериалами.

Содержание статьи:

• Схемы разводки воды
  • Схема №1. Последовательное (тройниковое) подключение
  • Схема №2. Параллельное (коллекторное) подключение
• Водоразделение
• 4 900 проект своими руками ?
• Монтаж узлов водопровода
• Способы прокладки — скрытая и открытая система
• Общие советы по монтажу
• Выводы и полезное видео по теме

Схемы разводки воды

Разводка воды может осуществляться двумя способами — с последовательным и параллельным подключением. зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.

Существует также смешанный тип разводки, при котором краны подключаются к водопроводу через коллектор, а остальные сантехнические точки и бытовые приборы подключаются методом последовательного подключения.

Фотогалерея

Фото

Схема водопровода в частном доме по схемам не отличается от квартирных вариантов. Отличие в использовании технических устройств, необходимых для функционирования водопровода

При подключении к автономным источникам, колодцу или колодцу, в систему входят фильтры грубой и тонкой очистки

Для подачи воды к точкам водоразбора, сконструированы как тройник, так и коллекторная система

При желании организовать автоматизированную систему водоснабжения схема дополняется гидробаком и реле давления. Для зимней эксплуатации оборудование размещают в отапливаемом помещении

Для подготовки горячей воды устанавливают проточный или накопительный водонагреватель

Часто для обеспечения нормального давления в каждой точке водозабора систему дополняют бустерной оборудование, например, насосная станция

Повышающее оборудование требуется для нормальной работы системы водоснабжения, если между точками водозабора и водозабора большое расстояние или система слишком разветвлена ​​

Основным условием организации водоснабжения в частном доме является наличие канализации, без которой невозможно строительство водопровода

Вариант водоснабжения в частном доме

Система грубой и тонкой фильтрации

Коллекторный вариант водоснабжение

Аккумулятор в водопроводе

Подключение водопроводных труб к нагревателю

Насосная станция для повышения давления в системе

Решение для разветвленной и длинной схемы

Условие проведения водопровода в частном доме

Схема №1.

Последовательное (тройниковое) подключение

Представляет собой поочередный подвод труб от стояка или водонагревателя к сантехническим устройствам. Сначала отводят общие трубы, а затем с помощью тройников ведут ответвления к местам потребления.

Этот способ подключения более экономичен, требует меньше труб, фитингов, прост в монтаже. Разводка труб с тройниковой системой более компактна, ее легче спрятать под отделочными материалами.

При последовательной схеме подключения трубопровода с горячей водой дискомфорт особенно заметен — температура воды резко меняется, если водопроводом пользуются несколько человек

Но больше подходит для муниципальных квартир, для домов с периодическим проживанием или с небольшим количество жителей. Он не может обеспечить равномерное давление в системе при одновременном использовании нескольких пользователей – в самой удаленной точке напор воды резко изменится.

Кроме того, если вам нужно отремонтировать или подключить сантехнику, вам придется отключить весь дом от водопровода. Поэтому для частных домов с большим водопотреблением и постоянным проживанием лучше выбирать схему с параллельной разводкой.

Фотогалерея

Фото

Водоснабжение внутри частного дома производится по коллекторной или тройниковой схеме. Тройниковый вариант привычнее и проще в устройстве

В тройниковой схеме трубы соединяются с помощью тройниковой и угловой арматуры, приборы соединяются последовательно, вода течет по контуру периметра из одной точки врезки в другую

В тройниковой системе водоснабжения нельзя добиться одинаковых значений давления во всех точках просадки. В случае подачи ГВС разница будет еще и в температуре

Одним из способов устранения недостатков в работе тройниковой системы считается построение водопровода по кольцевой схеме. Вода в этом случае подается в кран с двух сторон.

Принцип сборки тройника водопровода

Особенности соединения труб

Разводка минусового тройника

Способ решения проблем с давлением

Схема № 2.

Параллельное (коллекторное) соединение

Параллельное соединение основано на подаче отдельных трубы от основного коллектора до точек водозабора. Для холодных и горячих линий устанавливают свои коллекторные узлы.

Этот способ требует прокладки большого количества труб и, соответственно, создает трудности их маскировки. Но зато каждая точка просадки будет иметь , а при одновременном использовании нескольких сантехнических приборов изменения напора воды будут незначительными.

Галерея изображений

Фото

Преимущества коллекторной разводки

Принцип построения коллекторной схемы

Недостатки коллекторного решения

Равномерное давление во всех точках воды и несколько выводов, количество которых зависит от количества сантехнических узлов, бытовых приборов, использующих для работы водопроводную воду.

Коллектор для холодной воды монтируется ближе к вводу трубы в дом, а для горячей воды монтируется на выходе из водонагревателя. Перед коллектором установлены фильтр очистки и редуктор давления, регулирующий давление.

Каждый вывод из коллектора оборудован запорной арматурой, что позволяет отключить конкретную точку забора воды, при этом остальные выводы будут работать в штатном режиме. Кроме того, каждый из них может быть оснащен регулятором для поддержания определенного давления для отдельных устройств

Водораздел

Монтаж системы горячего водоснабжения и системы холодного водоснабжения может осуществляться двумя способами:

• С «глухой» проводкой. Труба подачи воды до последней точки водозабора заканчивается тупиком. Такая схема более выгодна для экономии места с экономической точки зрения, но может создавать неудобства в эксплуатации системы водоснабжения. В последний блок вода будет поступать с задержкой, и только после того, как дойдет до пробки, начнет поступать в кран.
• С замкнутой циркуляционной разводкой. При этом методе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана. Особенность этого способа разводки целесообразно использовать именно для системы горячего водоснабжения – в ней важно не допускать резких скачков температуры.

Чтобы излишне не усложнять, рациональнее использовать комбинированный вариант. Система холодного водоснабжения выполняется с помощью глухой разводки, горячего – циркуляционной.

На простой схеме сразу видны отличия разных схем водоснабжения: 1 — стандартная, «глухая»; 2 — с принудительной циркуляцией; 3 — «глухой» с помощью коллектора

Как самому сделать проект?

Чтобы правильно спланировать систему водоснабжения, необходимо предварительно составить план дома, разместив в нем все сантехнические устройства, оборудование, которое будет подключено к водопроводу.

Все размеры указаны в единой шкале, по фактическим обмерам помещения. Чем точнее будет составлен план, тем точнее можно будет определить необходимое количество материалов и комплектующих.

Схема водопровода должна максимально точно отражать все точки водозабора, протяженность и расположение труб для транспортировки воды и даже канализации, так как эти коммуникации часто проводятся рядом. Учитывается также количество фильтров, объем котла, параметры насосного оборудования.

Схема подключения должна быть максимально упрощена, стараясь избегать пересечения труб. Водопроводные трубы располагают ближе к канализации, чтобы скрыть их общим коробом. При размещении труб под полом тройники ведут прямо вверх

В проекте должны быть учтены требования строительных норм, а также утвержденных и действующих в стране.

Монтаж узлов водопровода

Типовая схема разводки водопровода со скважиной или колодцем может быть использована для последовательной обвязки.

Состоит из следующих узлов:

• Насосное оборудование. Для глубокого колодца более 8 метров или колодца подойдет только погружной насос. Для неглубоких источников можно использовать монтажные станции или поверхностные насосы.
• Переходной ниппель. Необходим для соединения со следующими элементами системы, которые в большинстве случаев имеют диаметр, отличный от выхода из насоса.
• Обратный клапан . Предотвращает утечку воды из системы при неработающем насосе, падении давления воды.
• Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от проводки (внешняя или внутренняя, скрытая или открытая), цены самого материала, простоты монтажа. Трубопровод, подающий воду в дом, снабжен теплоизоляционным слоем.
• Водоразборная арматура. Применяется для соединения труб, перекрытия подачи воды, установки трубопровода под углом и т. д. Включает в себя: фитинги, краны, водоразборные муфты, тройники и т. д.
• Группа фильтров. Предназначен для защиты оборудования от попадания твердых и абразивных частиц, снижения содержания железа в воде и ее смягчения.
• Аккумуляторный бак. Требуется для создания и поддержания стабильного давления воды, для предотвращения частой работы насоса.
• Группа безопасности. Необходим для контроля давления в системе — реле давления, манометр и реле сухого хода. Устройства автоматического управления помогают поддерживать стабильное давление в системе и продлевают срок службы оборудования.

Все элементы системы соединены в определенной последовательности. Подробнее можно рассмотреть на схеме. Далее описывается монтаж системы на примере коллекторной разводки, как более сложной.

Простая схема водопровода позволяет представить, как должна быть проведена разводка от источника до крайней точки потребления (+)

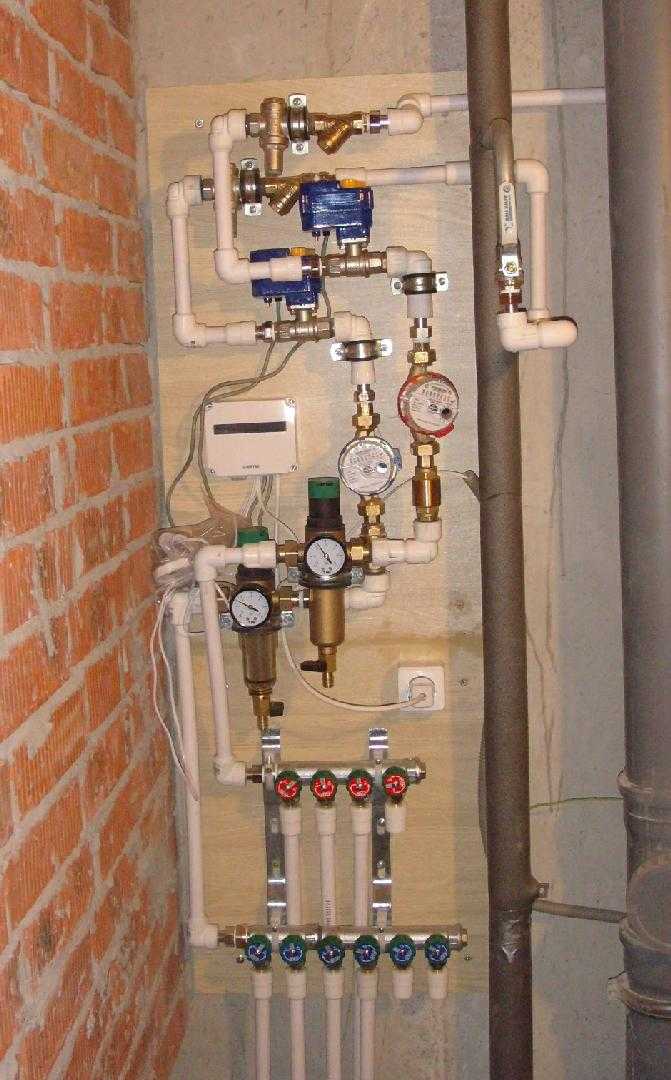

Коллекторный узел в частном доме устанавливается в специальных помещениях — котельных или котельные — в специально выделенных помещениях жилого дома, в подвальных и полуподвальных помещениях.

В многоэтажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за сливным бачком в туалете или спрятать в специальный шкаф. В целях экономии коллектор располагают ближе к большему количеству сантехнических приборов, примерно на одинаковом расстоянии от них.

Монтаж коллектора в сборе, если соблюдать направление движения воды, производится в следующем порядке:

1. В месте примыкания коллектора к магистральному водопроводу устанавливается запорная арматура для перекрытия отключить всю систему, если это необходимо.
2. Далее монтируется отстойник, который задерживает крупные механические взвеси, которые могут привести к поломке оборудования.
3. Затем устанавливают еще один фильтр, который будет удалять из воды более мелкие включения (в зависимости от модели частицы от 10 до 150 микрон).
4. Следующим на схеме установки является обратный клапан. Он перекрывает обратный поток воды при падении давления.

После установки вышеуказанного оборудования к водопроводу подключается коллектор с таким количеством выводов, которое соответствует количеству точек водопотребления в доме. Если в доме подключены не все сантехнические приборы, то на невостребованные выводы коллекторного узла ставятся заглушки.

Монтаж водопроводных ветвей системы горячего и холодного водоснабжения одинаков для центрального водоснабжения. Монтаж в доме немного отличается: один из коллекторов холодной воды подключается к водонагревателю, откуда горячая вода направляется в отдельный коллекторный блок

Способы прокладки — скрытая и открытая система

Трубы в водопроводе система может быть проложена закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.

Казалось бы, определить несложно и закрытый способ предпочтительнее, как более эстетичный и позволяющий сэкономить до 10 см полезной площади. Почему при монтаже водопровода до сих пор используется открытый трубопровод? Попробуем дать ответ.

Фотогалерея

Фото

Металлопластик – лидер в области проектирования систем водоснабжения; применяются при организации контуров горячего и холодного водоснабжения. Устойчив к коррозии, не откладывается на стенках, не требует покраски

Неармированные варианты труб ПП применяются при прокладке магистралей холодной воды, армированные — в устройстве горячего водоснабжения. Водопроводные трубы монтируются с использованием фитингов

Как и прежде, при организации систем водоснабжения используются стальные водогазопроводные трубы. Стальные водопроводные трубы соединяются сваркой, к недостаткам можно отнести склонность к ржавчине, необходимость наружной покраски

К преимуществам гибкости, устойчивости к температурным и агрессивным средам имеют трубы из меди и нержавеющей стали. Соединяются пайкой и обжимкой, служат около 50 лет, но стоят дорого

Водопроводные трубы

Полипропиленовая водопроводная система

Устройство водоснабжения с водопроводными трубами

Водопроводные трубы из меди и нержавеющей стали

Скрытая проводка позволяет скрыть трубы и не портить эстетическое восприятие интерьера дома или квартиры . При сборке используется скрытый метод. Скрывают контур за декоративной стеной, например, из гипсокартона, или штробят стены и вводят трубы в образовавшиеся ниши, заделывая их облицовочным материалом или штукатуркой на сетке.

Трубопровод не должен плотно прилегать к поверхностям — всегда оставляйте небольшой зазор для возможного ремонта. При монтаже трубопровода в монолит рекомендуется размещать их в кожухе, вставляя трубу в трубу.

Недостаток метода проявляется при необходимости ремонта или замены скрытых элементов системы — штукатурку или плитку необходимо вскрывать и затем снова декорировать.

Кроме того, в случае повреждений и протечек проблема может быть обнаружена не сразу и привести сначала к потере эксплуатационно-технических характеристик конструкций, затем к затоплению помещений.

К монтажу водопровода лучше приступать с заранее составленной схемой — иначе ошибки в расчетах или сборке приведут к тому, что придется штробить новые канавки и переустанавливать трубы

Чтобы избежать подобных сложностей, при монтаже проводки прячут только целые участки трубы, располагая фитинг на открытых участках. В местах установки запорной арматуры делают незаметные дверцы. Это дает сервисному доступу к трубным соединениям, которые являются самыми слабыми звеньями в системе.

Следует отметить, что трубы не из всех материалов можно прятать под слоем штукатурки – для этого подходят только изделия из полипропилена, металлопластика или меди.

Открытая прокладка труб осуществляется после отделки. Метод предполагает укладку оголенных труб и элементов водопровода ни в коем случае. Выглядит некрасиво, уменьшает полезную площадь помещения, но в то же время такой способ очень удобен для обслуживания, ремонта и демонтажа элементов.

Перепланировка и перестановка сантехники в доме с таким расположением сантехники также не вызовет затруднений.

Открытая проводка позволяет быстро обнаружить утечку и устранить причину поломки или повреждения элементов системы

Общие советы по монтажу

Перед монтажом трубопровода необходимо установить все крепежные элементы и закончить сварочные работы. Трубы, которые перед укладкой хранились или транспортировались при минусовых температурах, выдерживают не менее суток при температуре выше 10°С. Перед началом монтажа необходимо их выровнять и в дальнейшем не допускать прогибов.

Трубы к стенам и опорам закрепляют хомутами или крюками. Расстояние от крепежа до резьбовых соединений должно быть более 5 см. 16 мм и 14 мм. Лучше использовать как можно меньше разборных соединений. Необходимо, чтобы все соединительные элементы соответствовали типу (серии) труб и, а также фитинги и ревизии находились в доступных местах.

Горизонтальные участки водопровода должны иметь уклон в сторону дренажных клапанов для слива воды, подъем делается в сторону устройства, через которое будет выходить воздух при заполнении системы водой. При установке вертикальных конструкций не допускается их наклон более 2 мм на метр.

При вертикальной прокладке трубопровода трубы горячей воды располагают справа от труб холодной воды. При горизонтальной разводке трубы холодной воды располагают внизу под горячей водой для предотвращения образования конденсата.

Закрывают каналы или монополизируют трубопровод только после пробного пуска системы и проверки ее работоспособности, отсутствия утечек и повреждений

При эксплуатации горячего водоснабжения возникает такое явление, как тепловое расширение, особенно характерное для . При этом трубы могут удлиняться, это приводит к повреждениям и протечкам.

Правильное расположение креплений и самокомпенсация таких участков трубопровода, как изгибы, повороты, прокладки «змейка» предотвращают деформацию.

Выводы и полезное видео по теме

Ролик №1. Разводка систем ГВС и ГВС в двухэтажном доме:

Ролик №2. Особенности монтажа ГВС и ХВС в доме :

Зажим № 3. Как компактно смонтировать сборку коллектора:

Установить электропроводку в собственном доме можно самостоятельно, но во избежание неприятных последствий от непрофессиональной работы лучше обратиться к специалисту для помощи в проектировании системы. Профессиональная консультация поможет избежать ошибок, лишних расходов и переделок.

Возникли вопросы при ознакомлении с материалом? Хотите поделиться личным опытом или предоставить интересную информацию по теме? Пожалуйста, прокомментируйте в блоке под текстом статьи.

Коллекция для предприятий и крупных зданий

Крупные жилые комплексы и предприятия обязаны иметь вывоз мусора и вторсырья. Узнайте о требованиях и о том, где можно получить помощь.

Мусор и переработка

Эти группы могут заключить договор с любым лицензированным перевозчиком

• Многоквартирные дома с пятью или более квартирами
• Предприятия или другие организации
  • Школы
  • Места отправления культа
  • Некоммерческие организации
  • и т. д.

Независимо от того, пользуетесь ли вы городской службой или другим лицензированным перевозчиком, вы должны следовать этим рекомендациям:

• Вывоз мусора и его переработка обязательны. Если переработка недоступна в вашей квартире или на рабочем месте, свяжитесь с нами.
• Место сбора должно содержаться в чистоте.
• Зона сбора вторсырья должна быть так же проста в доступе и использовании, как и зона сбора мусора.
• Мусорные контейнеры или тележки должны вмещать весь произведенный мусор и отходы.
• Должно быть достаточно места для хранения всех контейнеров для мусора. Контейнеры не должны быть видны спереди здания.
• У вас должен быть письменный план утилизации, и вы должны ежегодно предоставлять письменную информацию об утилизации арендаторам (жилым или коммерческим).

См. постановление о коммерческой переработке

См. постановление о многоблочной переработке

Переработка органических веществ (компостируемые материалы)

Когда вам необходимо перерабатывать органические вещества

Округ Хеннепин требует, чтобы предприятия занимались переработкой органических веществ, если верно одно из следующих условий:

• Вы производите 1 тонну или более мусора в неделю
• Вы заключаете контракт на 8 или более кубических ярдов мусора каждую неделю

Для получения дополнительной информации посетите веб-сайт по переработке органической продукции округа Хеннепин для предприятий и организаций

Город Миннеаполис не требует от предприятий наличия программ переработки органических отходов.

Начало переработки органики

Свяжитесь со своим перевозчиком и спросите, предоставляют ли они услугу

Список перевозчиков, предлагающих переработку органики, см. на веб-странице по переработке органики округа Хеннепин

Если переработка органики недоступна через ваш перевозчик , мы можем быть в состоянии предоставить его.

1. Звонок по твердым отходам и переработке
2. Мастер посетит объект
3. Добро пожаловать на встречу с прорабом, но если вас нет на месте, мы можем осмотреть участок без вас.
4. Если мы можем предоставить органические услуги: , мы дадим вам заявку. Как только вы вернете его нам, мы доставим ваши тележки в течение 10 рабочих дней. Ваше обслуживание начнется, как только вы получите свои тележки.

Если мы сможем предоставить органические услуги,   , мы дадим вам заявку. Как только вы вернете его нам, мы доставим ваши тележки в течение 10 рабочих дней. Ваше обслуживание начнется, как только вы получите свои тележки.

Использование городской службы

Вы можете воспользоваться нашей службой сбора, если:

• Вы находитесь рядом с маршрутом сбора (наши сотрудники посетят объект для проверки)
• Все отходы здания поместятся в тележки
• Достаточно места для хранения тележек
• Вы можете иметь тележки в пункте сбора до 6:00 в день сбора
• У вас есть счет за коммунальные услуги (водоснабжение) города Миннеаполис, мы можем добавить плату за обслуживание к

.

Чтобы получить дополнительную информацию или договориться о посещении вашего объекта, свяжитесь с нами.

Помощь из округа Хеннепин

Округ Хеннепин предлагает бесплатную поддержку и гранты, чтобы помочь многоквартирным домам, предприятиям и другим организациям сократить количество отходов и усилить программы переработки или переработки органических веществ (компостирования).
