В процессе проектирования крыши рекомендуется особое внимание обращать на расстояние, находящееся между краем карнизного света и стеной строения. В случае если данный промежуток составляет до 40 см, то стоит учитывать, что вода, стекающая при осадках с кровли, будет непосредственно попадать на стену и отмостку, при этом в пространство, находящееся под крышей, будут задувать сильные порывы ветра. Кобылка в стропильной системе применяется довольно часто, с ее помощью имеется возможность обустроить свес необходимого размера.

Что такое кобылка на кровле

Кобылка является элементом, который присутствует на кровельном каркасе. Назначением данного элемента является удлинение стропильной ноги, которая опирается на мауэрлат строения, выполненного из кирпича либо блоков и располагающаяся на верхней обвязке строения из бревен либо бруса.

Если выражаться проще, то кобылка в стропильной системе – это отрезок доски, применяемый в качестве продолжения стропильной системы, в результате чего образуется свес на кровле. Как правило, данный элемент подходит для стропильной системы в тех случаях, когда стропильная нога не имеет необходимого размера, что препятствует образованию свеса.

Для обустройства кобылок на стропильной системе рекомендуется выбирать доски, сечение которых намного меньше, чем у доски, подходящих для стропильной системы. Кроме этого, благодаря такому подходу имеется возможность значительно облегчить осуществление монтажных работ.

Использование данного материала в стропильной системе позволяет существенно облегчить проведение монтажных работ по возведению и дальнейшему ремонту каркаса крыши. Кроме этого, есть возможность существенно уменьшить уровень нагрузки на несущие стены и фундамент.

Обусловлено это следующим:

так как длина стропильной ноги будет намного меньше, то не требуется предусматривать вылет за плоскость стен на 40-100 см для дальнейшего обустройства свеса, в результате конструкция получается довольно легкой, короткой и не такой дорогой по стоимости;
монтажные работы осуществляются на доски, которые имеют меньшую толщину по сравнению со строительным материалом, подходящим для обустройства стропильной системы, в результате вес конструкции становится намного меньше;
при необходимости имеется возможность довольно легко выровнять линию у свеса, а в случае если будет допущена погрешность в строительстве, то достаточно будет заменить этот элемент;
если во время эксплуатации опора карнизного свеса начнет гнить, то достаточно будет заменить поврежденный элемент, чем осуществлять ремонтные работы.

Кроме этого стоит учитывать, что кобылки в стропильной системе могут быть применены в процессе строительства в качестве декоративного элемента. При необходимости данному изделию, используемому в стропильной системе, можно придать любую форму, сделать его максимально декоративным.

Внимание! Для лучшего понимания рекомендуется посмотреть, как выглядят кобылки на крыше на фото.

Устройство кобылок на кровле

Карнизный свес, имеющий ширину от 90 до 100 см, довольно легко монтировать. Для этого потребуется закрепить кобылки на крыше, используя для этих целей стропилу. Стропила в данном случае должна быть установлена по мауэрлату либо на верхней обвязке. Кобылки представляют собой продолжение стропильной системы, в результате чего в процессе монтажных работ на них должна быть установлена обрешетка, гидроизоляционный материал и кровельное покрытие. Перед тем как установить настил, рекомендуется по краю крыши монтировать карнизную доску, на которой в дальнейшем будет находиться капельник.

После того как кровля будет полностью установлена, необходимо зашить свес на карнизе. Для этих целей можно выбрать софиты либо фугованные доски. Расположение обязательно должно быть перпендикулярным, при этом должен оставаться небольшой зазор, благодаря которому не будет нарушена вентиляция. Благодаря циркуляции воздуха будет осуществляться вывод влаги, в результате чего можно предотвратить процесс гниения деревянных элементов.

В случае если планируется осуществлять монтаж свеса, длина которого составит больше 1 м, то в данном случае кобылка на кровле будет испытывать довольно большую нагрузку. Для того чтобы предотвратить обрушение крыши, рекомендуется элементы стропильной системы опирать на консоли, которые представляют собой балки, расположенные в вертикальном положении.

Как правило, консоли могут быть отдельными, они необязательно должны быть связаны при помощи горизонтальной связи по периметру всего ската. В данном случае кобылки могут опираться на мауэрлат. Как показывает практика, выбор конструкции полностью зависит от ширины выноса карниза. Применять консоли рекомендуется в том случае, если материал для кобылки превышают 1,5 м.

Размеры кобылки кровли

В случае если в процессе проведения строительных работ было решено использовать кобылки для стропильной системы, то рекомендуется правильно произвести расчеты и вычислить длину кобылки в стропильной системе. Как показывает практика, лучше всего осуществлять монтаж после того, как была установлена крыша. Вычисляя необходимую длину деталей, важно понимать, что должен быть сделан запас порядка 30-50 см, так как крепление будет осуществляться внахлест.

Только после этого можно приступать к выбору материалов для дальнейшей работы. В данном случае допускается использовать доски, сечение которых составляет 50*150 мм, при этом для изготовления кобылок отлично подойдет 120*40 мм либо 100*30 мм. Многие специалисты рекомендуют отдавать предпочтение материалам из хвойных пород деревьев. При этом необходимо следить за тем, чтобы уровень влажности варьировался в пределах от 8 до 10%. На элементах не должно быть гнилых фрагментов и сучков.

Совет! После того как все детали подготовлены и подогнаны под размер, рекомендуется все элементы тщательно обработать антисептическим составом, что позволит предотвратить появление гнили и грибка в процессе эксплуатации.

Как сделать кобылки на стропила

Работы по строительству крыши, где планируется монтаж кобылок на удлиненных стропилах, рекомендуется осуществлять по стандартной технологии. После того как стропила будут установлены, необходимо переходить к подготовке других элементов, количество которых должно быть равно используемым ногам.

Размер элементов полностью зависит от ширины свеса, к которому стоит дополнительно прибавить порядка 30-50 см для осуществления крепежа. Важно помнить одно правило – чем длиннее используемые кобылки, тем больше потребуется оставить запас для осуществления креплений. Только так можно добиться необходимого уровня жесткости и полностью исключить проседание возведенной конструкции. Рекомендуется использовать доски нужного сечения либо обрезки из брусьев.

Пошаговый алгоритм монтажных работ выглядит следующим образом:

Первым делом стоит приготовить шаблон, согласно которому будут вырезаны используемые во время строительства элементы. Каждый обрезок после этого обязательно нужно обработать при помощи огнебиозащитного состава. Монтаж нужно осуществлять внахлест на стропильную систему – порядка 30-50 см, после чего верхние торцы у всех элементов выравнивают. В качестве крепления можно использовать ершеные либо обычные гвозди. Для обеспечения качественного сцепления на каждый узел должно уходить до 4 гвоздей, которые забивают с каждой стороны по 2 шт. Для того чтобы крепеж в процессе эксплуатации не ослаб, концы гвоздей обязательно должны быть загнуты.
Изначально должны быть закреплены крайние кобылки, располагающиеся на скате, при этом размер нахлеста должен быть измерен максимально тщательно. Между данными элементами потребуется натянуть шнур, после чего осуществлять монтаж дальше. Данный метод отлично подходит для скатов, имеющих небольшую длину, так как используемый шнур не должен провисать.
В случае если в процессе строительства свес предполагает наличие консолей, то крепление кобылок стоит осуществлять заподлицо со стороны горизонтальной балки. Для усиления конструкции рекомендуется дополнительно устанавливать учащенную либо сплошную обрешетку, что позволит добиться желаемого уровня жесткости.
После того как строительные работы подошли к концу, потребуется подшить карниз.

В качестве подшивки допускается использовать софит, сайдинг либо доски – такой метод предотвратит попадание влаги внутрь стропильной системы.

Советы и рекомендации

При проведении строительных работ важно учитывать, что кобылки на стропилах обязательно должны быть отрезаны на одном уровне со стеной строения. Длина используемой доски для обустройства свеса полностью зависит от желаемого размера.

Длина карнизной кобылки должна быть обязательно увеличена на 30-50 см, так как работы будут выполняться внахлест. Кроме этого, такой подход обеспечивает качественное крепление.

Используемые элементы должны быть выполнены из следующих пород деревьев:

лиственница;
сосна;
кедр.

Важно учитывать, что срок эксплуатации напрямую зависит от качества используемых материалов во время строительства крыши и применяемых технологий.

Внимание! Не рекомендуется использовать горбыль.

Заключение

Кобылка в стропильной системе играет важную роль, в результате чего рекомендуется ответственно подходить к проведению работ. В процессе монтажа оптимальнее всего придерживаться пошагового алгоритма и рекомендаций опытных специалистов – только так можно получить желаемый результат.

Виды крыш частных домов
Как правильно крыть крышу шифером
Как крыть крышу профнастилом своими руками
Устройство кровельного пирога под профнастил

Кобылка в стропильной системе: размеры, ГОСТ, фото

Содержание

Пару слов об устройстве крыши
Зачем увеличивать длину стропил
Почему не используют стропила большей длины
Подбираем материал
Монтируем детали на карниз

Завершающим элементом любого строения является крыша, представляющая собой сложную систему балок, скрепленных друг с другом. Основным элементом каркасной системы являются стропила, обеспечивающие необходимый уклон скатов. Для защиты стен строения от стекающей по кровле воды в стропильной системе применяется кобылка. Именно о ней и пойдет речь в дальнейшем.

Пару слов об устройстве крыши

Каркас крыши или стропильная система представляет собой сложный узел дома, состоящий из таких элементов, как:

Стропила – ребра каркаса, изготавливаемые из досок сечением 50х150 и служащие основой для монтажа кровельного пирога.
Мауэрлат – вспомогательный брус, закрепляемый по периметру стен в верхней их части. Основная его задача – опора нижних торцов стропил.
Боковые и коньковый прогоны – продольные доски или бруски, скрепляющие стропильные пары между собой, обеспечивая жесткость крыши и ее прочность.
Стойки – вертикальные подпирающие детали, помогающие сохранить целостность каркаса и передающие нагрузку от кровли на подпирающие части стен дома.
Лежень – продольный брусок нижнего расположения, служащий опорой для стоек.
Затяжка – горизонтальный обрезок доски или бруска, устанавливаемый между стропильными ногами для снижения распирающей нагрузки на стены дома.
Подстропильная нога – устанавливаемый под углом дополнительный подпирающий элемент, обеспечивающий сохранение прочности стропил. Это особенно актуально при большой ширине скатов.

Более подробно читайте в статье элементы крыши.

Каждая из перечисленных деталей по-своему важна и нужна. Каждая выполняет свойственные для нее функции.

Для удлинения стропил в нижней части, выступающей за плоскость стен дома, к деталям прибивают дополнительные обрезки досок меньшего сечения, которые и получили название кобылок.

Зачем увеличивать длину стропил

Как правило, стропила в нижней своей части опираются на верхушку стен. В домах из кирпича и блоков для удобства применяют упоминавшийся выше мауэрлат. В деревянных строениях в нем нет нужды. Крепление стропил выполняют непосредственно к стенам.

Допустим, стропила не будут наращиваться, и кровля будет настилаться, лишь слегка забегая за плоскость вертикальных конструкций дома или хозяйственной постройки. В этом случае влага будет стекать с крыши непосредственно на стены, что приведет к следующим негативным последствиям:

материал стен будет промокать, пропуская влагу внутрь помещений, что обязательно приведет к образованию грибка и плесени, деятельность которых не полезна для человека;
переувлажнение способствует быстрому разрушению материала стен.
аналогичное воздействие на каркас дома оказывают повторяющиеся циклы замерзания и оттаивания.

Все вышеперечисленное привело к необходимости выноса края крыши за стены на 45-60 см в соответствии с имеющимся ГОСТом. Благодаря этому указанные негативные аспекты будут ликвидированы.

Почему не используют стропила большей длины

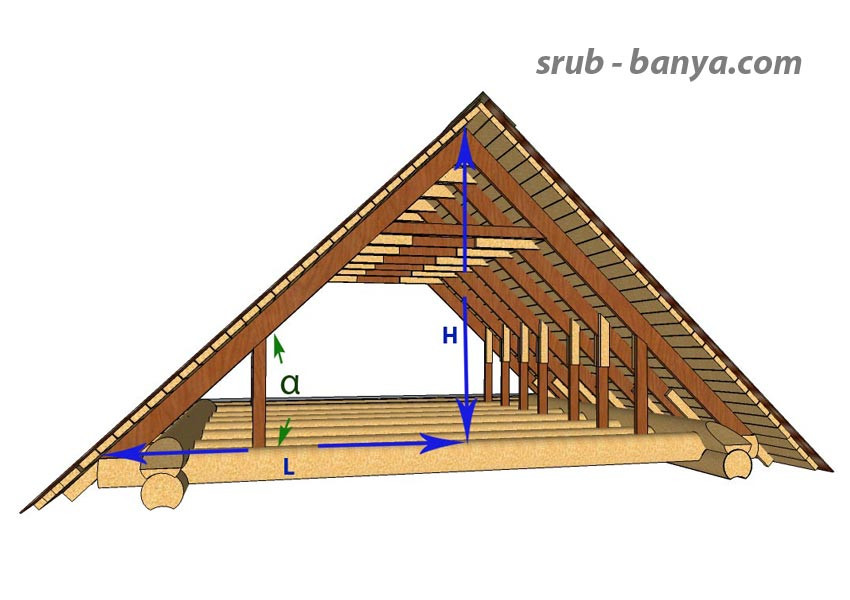

Первый способ, приходящий на ум для решения проблемы коротких скатов – удлинение стропил на требуемые 65-85 см в соответствие с расчетами по теореме Пифагора. Если учесть, что в зависимости от угла уклона кровли длина ребер каркаса может достигать 8-10 метров, то увеличение на кажущиеся небольшими величины приведет к росту нагрузки на каркас дома, которая и без этого достаточно велика.

Кроме этого, выход стропил за пределы стен потребует изготовления сложной пазовой системы крепления за мауэрлат. При установке нижним торцом процесс соединения происходит значительно проще. Удлинение стропил ведет и к росту массы деталей, что осложняет их подъем наверх. Работа по выравниванию нижних торцов длинных деталей для выведения их в общую плоскость также усложнена.

Использование кобылки позволяет немного снизить остроту данных проблем. Делается это за счет уменьшения толщины и ширины деталей, используемых для удлинения стропил. Если учесть, что нагрузка на нижние части ребер каркаса не велики, такой выход из ситуации считается оптимальным.

Подбираем материал

В случае решения в пользу установки кобылок необходимо выполнить качественный расчет длины будущих деталей. Лучше работы выполнять после монтажа основной стропильной системы крыши. При вычислении длины деталей не забудьте учесть нахлест на ребра каркаса, составляющий 30-55 см.

После этого отбираем материал для работы. В случае использования для стропил досок сечением 50х150 кобылки можно изготовить из досок 120х40 или даже 100х30. В основном в работе применяют пиломатериал хвойных пород. Следите за тем, чтобы влажность его была не выше 8-10%. Кроме этого обязательным является отсутствие в кобылках выпадающих сучков и гнили.

Отобранные и отпиленные по требуемой длине детали обязательно обрабатывают антисептическими составами, препятствующими образованию грибков и плесени. Несмотря на то, что работает кобылка под кровельным настилом, влажность окружающего воздуха может оказать негативное воздействие на материал. Также нелишним будет пропитать древесину и антипиренами.

Монтируем детали на карниз

В настоящее время существует два основных способа изготовления карнизного свеса – с опорой его на стены дома и без нее. Первый вариант более прочен, так как в конструкции присутствует классический прямоугольный треугольник, диагональю которого является наша кобылка. Это способствует значительному снижению нагрузки на стропильное окончание и позволяет снизить размер его сечения.

Второй вариант предполагает подшивку кобылки сверху и снизу или только сверху. Такое решение перераспределяет нагрузку именно на места крепления к стропильной ноге. Да и толщина пиломатериала должна обеспечивать требуемую прочность конструкции.

Независимо от выбранного варианта, крепление кобылки к стропилам необходимо выполнять не менее чем в пяти точках. Длина гвоздя должна превышать суммарную толщину деталей не менее чем на 30-40 мм. Это необходимо для увеличения прочности соединения.

Обязательным условием является забивание гвоздей в противоположных направлениях – один крепеж устанавливают со стороны стропила, второй – от кобылки. И так чередуют в нескольких местах. Выступающие части гвоздей надежно загибают. При использовании саморезов их длину подбирают равной или немного меньшей общей толщины стропила и кобылки. Для лучшего крепления в кобылках можно просверлить 3-4 сквозных отверстия по диаметру шурупов.

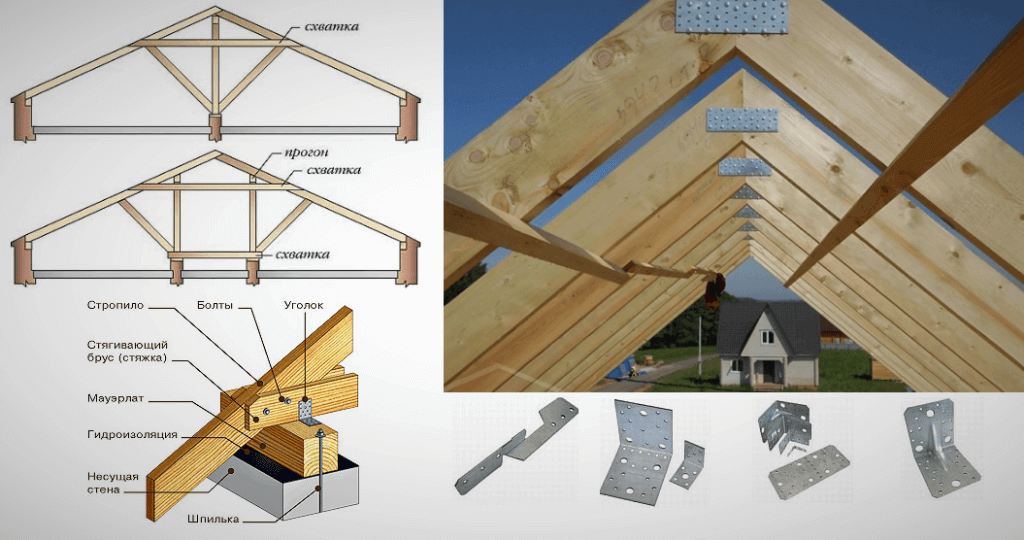

Крепление элементов стропильной системы

Обрезают кобылки для бескаркасного карниза параллельно стене. При изготовлении подшивного скоса кровли доски обрезают параллельно почве.

Удобно использовать для этих целей электрифицированный инструмент – циркулярную пилу, электролобзик. Разметку производим с помощью малки или шаблона.

После монтажа всех стропильных удлинителей их обшивают обрешеткой и при необходимости утепляют. Нижнюю подшивку выполняют строгаными обрезными хвойными досками дюймовой толщины с последующей покраской. Вместо пиломатериалов для карниза применяют и перфорированные пластиковые панели – софиты.

Таким образом, технология монтажа карнизных кобылок не составит труда любому домашнему плотнику. Использование их позволяет решить массу задач и надолго сохранить стены дома в первоначальном виде.
