Как рассчитать плиту перекрытия: основные этапы

При строительстве любого здания в обязательном порядке рассчитываются все его конструктивные элементы. Это позволит избежать ситуации, когда под воздействием неблагоприятных погодных условий строение разрушалось или становилось непригодным для последующей эксплуатации. Чтобы избежать подобной ситуации, надо рассчитать плиту перекрытия, соблюдая ряд правил и учитывая нагрузку, которой она будет подвергаться. В этом случае здание прослужит достаточно долго, сохраняя свои первоначальные характеристики.

Для чего нужно проводить расчет монолитного перекрытия?

При возведении здания используются вертикальные и горизонтальные элементы. Срок службы и надежность строения зависит не только от прочности стен. Горизонтальные элементы также воспринимают нагрузку, создаваемую конструкциями, располагающимися выше, и перенаправляют ее на фундамент дома.

Чтобы они смогли справиться с возлагаемой на них задачей, надо рассчитать плиту перекрытия, определив, на какое максимальное усилие может быть рассчитан данный элемент. Если этого не сделать, в процессе эксплуатации могут возникнуть серьезные трудности из-за того, что горизонтальный несущая площадка будет систематические подвергаться нагрузке, превышающей допустимую. Со временем в структуре начнут появляться трещины, которые неизбежно приведут к постепенному ослаблению бетонного основания и его последующему полному разрушению.

Если изначально правильно рассчитать плиту перекрытия, то получится предусмотреть некоторый запас прочности, который позволит предотвратить ее преждевременное ослабление и разрушение. В процессе расчета определяются габариты ЖБИ, сечение армирующих элементов в зависимости от усилия, которое будет восприниматься смонтированной бетонной конструкцией.

На чем основывается расчет ЖБИ конструкций?

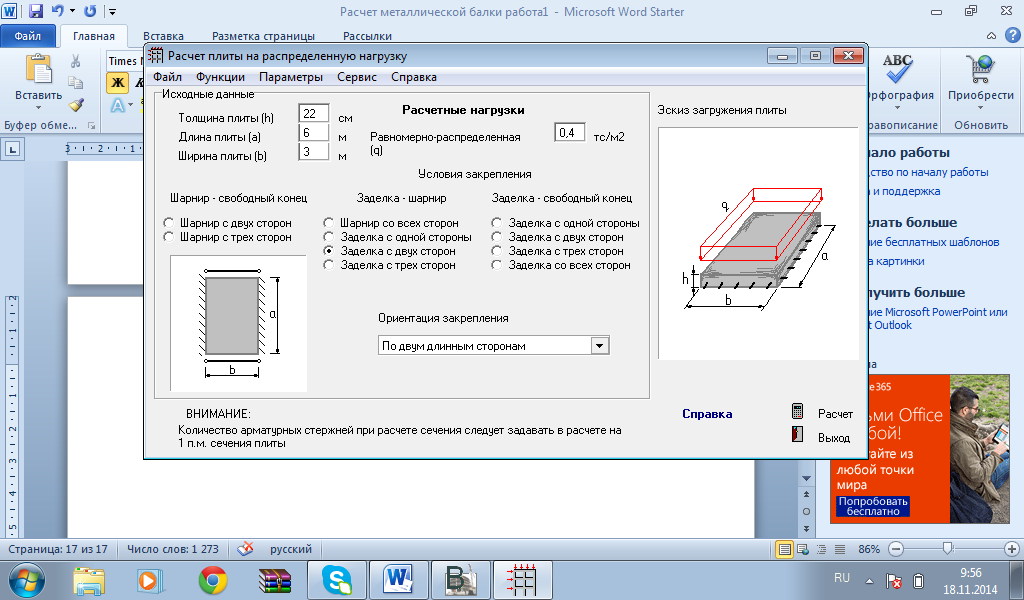

Если надо рассчитать плиту перекрытия, можно воспользоваться калькулятором. Это позволит получить ориентировочные значения, которые могут несколько отличаться от реальных. Чтобы конструкция была рассчитана по всем правилам, проектные работы должны выполняться специалистами, имеющими подходящую квалификацию. В противном случае при определении искомых параметров могут возникнуть некоторые сложности.

При проведении расчетов:

  • Определяются геометрические параметры формируемой горизонтальной поверхности. Зависят напрямую от конструктивных особенностей и дизайна возводимого строения.
  • Выбирается марка бетона, который будет использоваться при заливке, и класс арматуры для армирования.
  • Вычисляется сила, которой будет подвергаться горизонтальное основание в процессе эксплуатации. От этого напрямую зависит, удастся или нет рассчитать плиту перекрытия.
  • Рассчитывается изгибающий момент, действующий в поперечном сечении.
  • Подбирается арматура. Поперечные размеры должны быть подходящими, чтобы выдержать прикладываемую силу. В некоторых случаях предусматривается дополнительный запас для достижения желаемого результата.

Пошаговая инструкция расчета

Для тех, кто занимается строительством своими силами, надо узнать, как рассчитать толщину плиты перекрытия для дома. Для этого составляется схема будущего перекрытия. Оно представляет из себя монолитное ЖБИ, опирающееся на четыре несущие стены. Другими словами, опорные элементы располагаются по всему периметру.

Сам элемент достаточно редко имеет правильную форму. Многие строения отличаются вычурной конфигурацией, что создает трудности при составлении схемы. Многие не знают, как рассчитать плиту перекрытия, из-за сложностей при определении площади.

Для удобства расчета определяется нагрузка на метр плиты, а затем с использованием математических формул площадей высчитывается общая. Чтобы рассчитать монолитную плиту перекрытия, можно:

  • Разделить цельную фигуру на простые.
  • Рассчитать нагрузку для каждого полученного фрагмента.
  • Сложить полученные значения для нахождения общего значения.

На втором этапе определяются геометрические параметры рассчитываемой конструкции. При этом оперируют двумя понятиями: физическая и проектная длина. Первая может иметь различное значение. Проектная соответствует расчетной длине балки. Она численно соответствует максимальному расстоянию между противоположными стенами. Фактически проектная длина меньше физической.

Чтобы рассчитать плиту перекрытия, в качестве несущего элемента при расчетах используют шарнирную безконсольную балку либо имеющую жесткую фиксацию на порах. Выбор схемы зависит от конструктивных особенностей возводимого строения. При этом безконсольный вариант встречается намного чаще, и, как правило, при выполнении расчетов предпочтение отдается именно ему.

Сначала рассчитывается один метр конструкции. Для этой цели используется специальная формула, в которой ширину обозначаются символом b, а толщину – h. В качестве примера можно взять фрагмент, у которого b=100 см, h=10 см.

На третьем этапе, чтобы рассчитать плиту перекрытия, надо определить нагрузку. Процедура существенно упрощается, если плита имеет квадратную форму либо известна нагрузка, которая будет действовать на конструкцию. Последняя делится на:

  • Длительную. Она воздействует длительное время. Зависит от количества этажей в доме, установленной бытовой техники и мебели.
  • Кратковременную. Носит периодический характер. Сюда относится строительной оборудование, которым пользуются в период возведения строения, временные предметы, устанавливаемые в комнатах.

Кроме периодичности действия нагрузка делится по характеру воздействия. Она может быть статической и динамической. Значение первой остается неизменной на протяжении длительного периода времени. Вторая меняет свое значение в большом диапазоне.

Чтобы рассчитать плиту перекрытия, надо знать характер прикладываемой нагрузки. Сосредоточенная в одном месте сила выражается в ньютонах или килограммах. Примером такого нагружения является тяжелый предмет, устанавливаемый на пол в помещении. Это может быть отопительный котел или холодильник. Распределенная сила измеряется в кг/м2. Но она концентрируется не в одной точке, а считается равномерно распределенной по поверхности. Для получения точно результата во внимание берется второй вариант с равномерным распределением приложенной силы.

При проведении расчетов учитывается, на какую стену опирается элемент. Опора может быть из кирпича, камня, бетона, пено-, газобетона либо шлакоблоков. Каждый вариант предполагает индивидуальный подход. Необходимо рассчитать плиту перекрытия не только с точки зрения ее нагружения, но и ее собственного веса. Особенно, если опорная система не имеет достаточную прочность. В таком случае само ЖБИ может выдержать прикладываемую нагрузку, но под ее весом разрушится опорная конструкция. Пристальное внимание должно уделяться стенам из пенобетона, газобетона, шлакоблоков, керамзитобетона. В таком случае надо убедиться, что не только горизонтальная опора сможет сохранить целостность под воздействием прикладываемой нагрузки, а вертикальные опоры останутся неизменным под весом ЖБИ и того, что на нем находится. Для жилого дома распределительная нагрузка равна q1=400 кг/м². Дополнительно прибавляется вес самой плиты и заливаемой стяжки. В сумме этого около 350 кг/м². Итоговое значение составляет 750 кг/м².

Обязательно находится изгибающее напряжение, зависящее от длины пролета и сконцентрированное в центре ЖБИ. Так, если длина пролета составляет 4 метра, изгибающая нагрузка достигнет 750 * (4)2 / 8 = 1500 кг/м. Данное значение свидетельствует о том, что на один метр приходится нагрузка около 1500 кг.

Далее, чтобы рассчитать плиту перекрытия, подбирают класс бетона, который будет использоваться при ее формовании. Отличительной особенностью монолитных конструкций из бетона по сравнению с изделиями из металла и дерева является порядок расчета. Он производится по поперечному сечению.

При этом следует учитывать, что бетон является неоднородным материалом. Его физико-механические свойства могут существенно отличаться. При одинаковых условиях изготовления образцов из одной и той же смеси предел текучести, прочности и ряд других характеристик могут существенно отличаться. Определенное влияние оказывает плотность конкретного замеса, количество добавленных компонентов, загрязненность, используемый способ уплотнения и ряд дополнительных технологических факторов. Это оказывает влияние на конечный результат, на активность получаемого цемента.

Чтобы рассчитать плиту перекрытия, учитывают класс бетона и арматуры. Сопротивление бетона на сжатие может выбираться больше сопротивления арматуры. При таком подходе на растяжение работает именно армирующий пояс. Наибольшее распространение при заливки горизонтальных поверхностей в частных домах получили бетонные смеси М250-М350 (В20-В25). Для изготовления усиливающего каркаса используется арматура А400 или А500, имеющая оптимальный уровень технических характеристик.

На следующем шаге подбирается арматура. Этап заслуживает особо пристального внимания, так как разрушение горизонтального элемента начинается в тот момент, когда прикладываемая нагрузка достигнет предела текучести материала, из которого изготовлена арматура, либо прочности на растяжение. Решив рассчитать плиту перекрытия, следует учесть, что в большинстве случаев долговечность горизонтальной площадки зависит именно от нее. Если вдвое уменьшить прочность используемой в процессе формования смеси, несущая способность снизится до 82%. Подобное соотношение несложно найти, подставив значение в соответствующие формулы. Для обеспечения достаточной степени упрочнения ЖБИ в процессе формования армируются путем обвязки арматуры.

Чтобы рассчитать плиту перекрытия, надо определить, какой процент должен приходиться на продольные стержни, используемые для армирования поперечного профиля. При этом надо знать, какова площадь поперечного сечения каждого усиливающего элемента.

Для достижения желаемого результата используется преимущественно ребристая арматура. У нее поперечное сечение имеет форму какой-то геометрической фигуры: трапеции, прямоугольника, круга. В процессе расчета учитывается длина диагонали, а также возможность дополнительного армирования.

Возможно выполнения вычисления по контуру. В этом случае выбирается локальная область и производится ее последовательный расчет. На самом объекте рассчитать плиту перекрытия намного проще. Для этого берется замкнутый объект в форме круга, эллипса или прямоугольника. Расчет производят, с формированием двух контуров: внешнего и внутреннего.

Так, если выбранная область прямоугольной формы, отмечается первая точка в вершине угла, затем отмечается вторая и определяется вся площадь. В нормативных документах представлена информация о сопротивлении растяжению различной арматуры. Так, для А400 Rs=3600 кгс/см², что в переводе означает 355 МПа. Для бетона класса B20 оно составляет Rb=117кгс/см² или 11.5 МПа. После подстановки соответствующих значений в формулы можно получить, что для усиления погонного метра надо подготовить пять стержней, у которых поперечное сечение равно 14 мм, а ячейка 200 мм. У такого сечения площадь составляет 7,69 см².

Для обеспечения надежности горизонтальной площадки и повышения ее сопротивляемости прогибу высоту элемента увеличивают до 130 – 140 мм. В таком случае поперечные размеры стержней будут составлять 16 мм, а количество останется неизменным.

Сумев рассчитать плиту перекрытия по выше представленному алгоритму, можно получить все сведения, необходимые для создания строительной конструкции. последняя будет не только отвечать все требованиям по геометрическим параметрам, но и сможет выдержать значительную эксплуатационную нагрузку. Возведенный с ее помощью дом сможет прослужить достаточно долго, сохраняя целостность под воздействием самых неблагоприятных антропогенных и природных факторов.

Калькулятор расчета оптимальной толщины монолитной фундаментной плиты

При ведении строительства на загородном участке иногда обстоятельства складываются таким образом, что оптимальным решением становится возведение фундамента в виде монолитной плиты. Это позволяет равномерно распределить нагрузку по большой площади, что особо важно на слабых, неустойчивых грунтах, где ленточная схема фундамента себя не оправдывает.

Калькулятор расчета оптимальной толщины монолитной фундаментной плиты

Даже при невысокой несущей способности грунта нет необходимости углубляться ниже уровня промерзания почвы – при правильном расчете и строительстве основание получается «плавающим», не боящимся сил морозного пучения. Но для этого размеры плиты должны соответствовать реальным условиям строительства – типу преобладающих грунтов на участке застройки и нагрузкам, которые будут выпадать на фундамент. Калькулятор расчета оптимальной толщины монолитной фундаментной плиты поможет определиться с одним их ключевых параметров, а иногда – даже оценить целесообразность применения подобного типа основания.

Работа с калькулятором требует определенных пояснений. Они будут приведены ниже, в соответствующем разделе.

Калькулятор расчета оптимальной толщины монолитной фундаментной плиты

Перейти к расчётам



Укажите запрашиваемые значения и нажмите «Рассчитать рекомендуемую толщину монолитной плиты»

Тип грунта на участке затройки

Плотные пески мелкой или пылеватой фракцииПески мелкой или пылеватой фракции, средней плотностиСупеси, твердые и пластичныеСуглинки, твердые и пластичныеГлины твердой структурыГлины пластичные

Общая площадь рассчитываемой плиты фундамента, м²

СТЕНЫ ДОМА

Площадь стен указывается суммарно, за вычетом оконных и дверных проемов.

(Доступно введение двух вариантов, например, для несущих внешних и внутренних стен. Если вариант не используется, оставьте значение площади по умолчанию — 0)



Стены, тип №1

Материал стен

— кирпичная кладка в полкирпича (120 мм)- кирпичная кладка в 1 кирпич (250 мм)- кирпичная кладка в 1.5 кирпича (380 мм)- кирпичная кладка в 2 кирпича (500 мм)- стены из газосиликатных блоков марки D600, толщина 300 мм- бревенчатый сруб, диаметр 240 мм- стены из бруса, толщина 150 мм- каркасные стены с утеплением, толщина 150 мм

Площадь стен, м²



Стены, тип №2

Материал стен

— кирпичная кладка в полкирпича (120 мм)- кирпичная кладка в 1 кирпич (250 мм)- кирпичная кладка в 1.5 кирпича (380 мм)- кирпичная кладка в 2 кирпича (500 мм)- стены из газосиликатных блоков марки D600, толщина 300 мм- бревенчатый сруб, диаметр 240 мм- стены из бруса, толщина 150 мм- каркасные стены с утеплением, толщина 150 мм

Площадь стен, м²

ПЕРЕКРЫТИЯ

Если в перекрытии есть проем, например, для межэтажной лестницы, то его следует исключить из общей площади

(Доступно введение двух вариантов, например, для межэтажного и чердачного перекрытия. Если вариант не используется, оставьте значение площади по умолчанию — 0)



Перекрытие, тип №1 (межэтажное)

Тип перекрытия

— перекрытие межэтажное или цокольное по деревянным балкам с утеплителем плотностью до 200 кг/м³- плита перекрытия пустотная- плита перекрытия монолитная

Площадь перекрытия, м²



Перекрытие, тип №2 (чердачное)

Тип перекрытия

— перекрытие чердачное по деревянным балкам с утеплителем плотностью до 200 кг/м³- плита перекрытия пустотная- плита перекрытия монолитная

Площадь перекрытия, м²

СТРОПИЛЬНАЯ СИСТЕМА И КРОВЛЯ

При выборе типа кровли автоматически будет учитываться и средний вес стропильной системы с обрешеткой.

Одновременно к весу крыши будет добавлено ориентировочное значение снеговой нагрузки, в зависимости от региона строительства и крутизны скатов

Общая площадь кровли, м²

Тип кровли

— листовая сталь, профнастил, металлочерепица- мягкая полимер-битумная кровля в два слоя- абесто-цементный шифер- керамическая черепица

Зона по уровню снеговой нагрузки (по карте-схеме)

IIIIIIIVVVIVII

Угол уклона скатов кровли

— до 30 градусов

— от 31 до 59 градсов

— 60 градусов и круче

На чем строится и как проводится расчет

Перед началом строительства обязательно проводится анализ грунтов, на которые будет опираться плита, чтобы оценить их несущую способность. Этот параметр выражается в килограммах на квадратный сантиметр, и значения несложно найти в таблицах СНиП.

Казалось бы, можно рассчитать общую нагрузку и убедиться, что она не превышает указанных значений. Однако, такой расчёт не будет достаточно объективным. В данном случае правильнее будет исходить из оптимальной распределенной нагрузки на тот или иной грунт, просчитанной именно для плитных оснований. Теорией и практикой применения плитных фундаментов доказано, что если реальная нагрузка не будет отличаться от оптимальных значений более, чем на 20÷25 процентов, стабильность здания, возведенного на таком основании будет гарантирована. То есть, будут исключены две крайности:

— При слишком тяжёлой системе «плита + дом» (с учетом внешних и эксплуатационных нагрузок) сохраняется вероятность постепенного проседания здания в грунт.

— Слишком маленькая суммарная нагрузка – также недопустима, так как даже незначительные колебания грунта будут отражаться на стабильности постройки.

Расчет, заложенный в калькулятор, строится на том, что для начала определяется нагрузка, создаваемая зданием, без учета фундаментной плиты. Затем это значение сравнивается с оптимальным, и получившаяся разница будет перекрываться за счет массы монолитного основания. Зная плотность железобетона, несложно перевести массу в объем, а затем, с учётом площади плиты – прийти к ее оптимальной толщине.

Цены на цемент

цемент

  • Все табличные значения, необходимые для расчетов, уже внесены в программу.
  • Пользователю будет предложено указать тип грунтов на участке строительства.
  • Площадь будущей плиты должна приниматься с таким расчетом, что основание в обязательном порядке выходит за границы периметра здания как минимум на 300÷500 мм.
  • Далее, для расчета нагрузки, создаваемой зданием, вносятся его параметры:
  • Материал и общая площадь стен и перегородок за вычетом оконных и дверных проемов. Доступны два варианта ввода, например, для внешних несущих стен и для внутренних. Если один из вариантов не используется, площадь стены показывается как «0».
  • Материал и площадь перекрытий, также в двух возможных вариантах. Эксплуатационная нагрузка на перекрытия уже учтена алгоритмом расчета.
  • Площадь и тип кровельного покрытия. Нагрузка от стропильной системы и утеплителя – уже учтена в программе.
  • Крутизна скатов кровли необходима для корректного учета снеговой нагрузки. Кроме того, необходимо по карте схеме (она расположена ниже) определить номер зоны для своего региона.

Карта-схема распределения территории РФ на зоны по степени снеговой нагрузки

Предполагается, что у пользователя уже имеются планы или хотя бы начальные разработки по размерам и материалам будущей постройки. Необходимо будет рассчитать площади – это несложно, особенно если воспользоваться некоторыми советами.

Как быстро и точно рассчитать площадь?

С прямоугольником ни у кого проблем не возникает, но нередко более сложные конфигурации стен, пола или кровли ставят в тупик. Обратитесь к публикации нашего портала, посвященной именно расчётам площадей – там описана методика и приведены удобные калькуляторы.

Результат оптимальной толщины плиты будет выдан в метрах. И вот здесь необходимо сразу оценить его со следующих позиций.

  • Оптимальным будет значение от 0,2 до 0,3 метра – такой фундамент полностью оправдан во всех отношениях, то есть он обеспечивает стабильность постройки и выгоден экономически. Как правило, результат округляют до толщины, кратной 50 мм.
  • В том случае, если расчет показывает, что требуется плита толщиной более 0,35 м, то не исключено, что для столь легкого здания в имеющихся условиях будет более выгодным ленточный или даже столбчатый фундамент. Следует провести тщательный анализ различных вариантов, не менее надежных, но требующих меньших затрат.
  • Если результат меньше 150 мм, а иногда программа может выдать даже отрицательное значение, то планируемый к строительству дом – чрезмерно тяжелый для данных условий в сочетании с плитным фундаментом. Начинать самостоятельное его возведение, без проведения квалифицированных геологических изысканий и профессионального расчета – неблагоразумно, так как это может привести к весьма печальным последствиям.

Плитный фундамент – все «за» и «против»

Более подробно с вопросами, касающимися рекомендуемых случаев применения такого основания, проведения необходимых расчетов и практического строительства монолитного плитного фундамента читатель может познакомиться в специальной публикации нашего портала.

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

5

Калькулятор бетона — Готовая смесь Schmitz

Товарный бетон продается по объему, измеренному в кубических ярдах. Если вы можете определить площадь вашего бетонного проекта (длина x ширина для прямоугольных проектов) и знаете толщину плиты, вы можете использовать информацию в Калькуляторе объема бетона ниже, чтобы определить, сколько бетона вам нужно.

Один кубический ярд бетона:

  • Толщина 4 дюйма – покрывает 81 квадратный фут
  • Толщина 5 дюймов – покрывает 65 квадратных футов
  • Толщина 6 дюймов – покрывает 54 квадратных фута
  • Толщина 7 дюймов – покрывает 46 квадратных футов
  • Толщина 8 дюймов – покрывает 41 кв. фут
  • Толщина 10 дюймов – покрывает 32 квадратных фута
  • Толщина 12 дюймов – покрывает 27 квадратных футов.

Например, давайте подсчитаем, сколько бетона необходимо для прямоугольной дороги толщиной 5 дюймов, длиной 60 футов (длина) и шириной 18 футов (ширина). Площадь подъездной дороги составляет 1080 квадратных футов (60 футов x 18 футов). Согласно приведенной выше таблице, один кубический ярд бетона толщиной 5 дюймов покрывает 65 квадратных футов. В идеальной вселенной на нашу подъездную дорожку площадью 1080 квадратных футов потребуется ровно 16,62 кубических ярда бетона (1080 квадратных футов / 65 квадратных футов равняется 16,62 кубических ярда).

Но рабочие места не идеальны, и бетонные заводы не могут производить бетон в таких объемах. Чтобы учесть утечку во время укладки, движение опалубки, неровности основания и консолидацию, большинство подрядчиков заказывают на 10-15% больше бетона, чем рассчитанный объем для опалубки, и округляют до ближайшего квартала. В нашем примере 16,62 кубических ярда x 105% = 17,451 кубических ярда. Округлив до четверти ярда, мы бы запросили 17,5 кубических ярдов бетона при заказе бетона для проекта.

Для тротуаров и плит неправильной формы создайте чертеж проекта в масштабе. Разделите неправильную форму на ряд правильных прямоугольников и определите площадь каждого прямоугольника в ряду. Используйте приведенную выше таблицу, чтобы рассчитать, сколько кубических метров бетона потребуется для каждого прямоугольника в серии. Сложите объемы кубических ярдов каждого прямоугольника в ряду, умножьте на 105% и округлите до ближайшей четверти ярда.

Для работы с радиусом нарисуйте прямоугольник вокруг области радиуса и используйте длину и ширину прямоугольника, чтобы оценить квадратные метры области радиуса.

Используйте этот калькулятор от Calculator.net, чтобы оценить объем бетона, который вам понадобится для вашего следующего проекта. Щелкните здесь >

Калькулятор объема бетона

Калькулятор оценит количество кубических метров бетона, которое потребуется для заполнения пространства в соответствии с вашими параметрами строительства.

Калькулятор бетонных колонн

Калькулятор покажет необходимое количество кубометров.

Наш партнер по проекту будет рад помочь вам определить, сколько бетона вам нужно. Позвоните Джеффу Мэдсену по телефону 414.831.2458. Но прежде чем звонить с просьбой о помощи, измерьте свой проект и создайте чертеж в масштабе с указанием фактических размеров.

Измерив свой проект, создав чертеж в масштабе проекта с фактическими размерами проекта и самостоятельно выполнив расчет площади и объема, вы предоставляете последнюю возможность убедиться, что вы приняли во внимание все аспекты проекта, прежде чем размещать свой конкретный заказ. Это сводит к минимуму вероятность того, что вам не хватит бетона и вам придется заказывать «уборочную» загрузку, которая включает в себя дополнительную доставку и часто минимальную плату за загрузку.

После того, как вы определили, сколько бетона требуется для вашего проекта, позвоните в отдел бетонных работ SRM по телефону: 414.831.2404, чтобы назначить время и дату доставки бетона.

Если вам нужна дополнительная помощь и подрядчик, посетите нашу страницу «Найти подрядчика».

Калькулятор бетона | Калькулятор камня и гравия

Введите информацию ниже
Длина:

дюйм

футов

Ширина:

дюйм

футов

Глубина:

дюйм

футов

Необходимое количество кубических ярдов


Формула прямоугольного бетона

Длина в футах, умноженная на ширину в футах, умноженная на высоту в футах, разделенная на 27, равно требуемым кубическим ярдам.

При работе с дюймами: конвертируйте дюймы в футы путем деления на 12.

Например: залейте 25-футовый тротуар шириной 5 футов и глубиной четыре дюйма.

(25’ x 5’ x 0,333’) / 27 = 1,54 кубических ярда

Примечание* Мы получили 0,333 фута, взяв четыре дюйма и разделив их на двенадцать.

Другой пример: длина подъездной дороги 80 футов, ширина 24 фута и глубина 5 дюймов.

(80 футов x 24 фута x 0,416 фута) / 27 = 29,58 кубических ярдов

Введите информацию ниже
Диаметр:

дюйм

футов

Глубина:

дюйм

футов

Необходимое количество кубических ярдов


Формула круглых колонн

Площадь круга равна части (3,14159), умноженной на квадрат радиуса, умноженному на высоту в футах, деленному на 27, равно количеству необходимых кубических ярдов.

Примечание* Радиус равен диаметру, деленному на 2.

Например: Фундамент фонарного столба диаметром 2 фута и высотой 10 футов.

(3,14159 x (1’ x 1’) x 10’ ) / 27 = 1,164 кубических ярда

Другой пример: Фундамент диаметром 4 фута и глубиной 4 фута.

(3,14159 x (2’ x 2’) x 4’ ) / 27 = 1,86 кубических ярда

Курсы

Блоков на ряды

Линейные футы:

дюйм

футов

Блоков на курсы необходимо


Всего блоков

Курсы блока

Высота в футах, разделенная на 2, умноженная на 3, равняется количеству курсов.

Например: стена высотой 8 футов

(8 футов/2) * 3 = 12 рядов


Количество блоков на ряд

Линейные футы стены, разделенные на 4, умноженные на 3, равны количеству блоков в ряду.

Например: стена длиной 50 футов

(50 футов/4) * 3 = 37,5 блока на курс


Всего блоков для проекта

Количество блоков, умноженное на количество блоков, равно общему количеству необходимых блоков для проекта.

Например: стена высотой 8 футов и длиной 50 футов

12 рядов * 37,5 блоков на ряд = 450 блоков всего

*Примечание. Ширина блоков варьируется и не влияет на формулу

Выберите тип материала:

КаменьПесокГравий

Длина:

дюйм

футов

Ширина:

дюйм

футов

Глубина:

дюйм

футов

Необходимое количество кубических ярдов


Камень
Длина в футах х ширина в футах х глубина в футах (дюймы делят на 12, чтобы преобразовать в футы), затем делят на 27, чтобы получить кубический ярд. Приблизительный коэффициент уплотнения 15% — умножьте на 1,15, чтобы получить общий метраж.

80 футов x 24 фута x глубина 4 дюйма из камня 6AA

((80 x 24 x 0,333) / 27 ) x 1,15 = 27,26 ярда


Песок
Длина в футах x ширина футы (дюймы делят на 12, чтобы преобразовать в футы), затем делят на 27, чтобы получить кубический ярд. Приблизительный коэффициент уплотнения 25% — умножьте на 1,25, чтобы получить общий метраж.

80 футов x 24 фута x глубина 8 дюймов засыпного песка

((80 x 24 x 0,667) / 27 ) x 1,25 = 59,26 ярда


Гравий (песок, камень и глиняная смесь)
Длина в футах х ширина в футах х глубина в футах (дюймы делят на 12, чтобы преобразовать в футы), затем делят на 27, чтобы получить кубический ярд. Приблизительный коэффициент уплотнения 30% — умножьте на 1,30, чтобы получить общий метраж.

80 футов x 24 фута x 6 дюймов глубиной из дорожного гравия 22-A

((80 x 24 x 0,5) / 27 ) x 1,30 = 46,22 ярда

**Коэффициенты уплотнения являются приблизительными и варьируются в зависимости от типа материала и содержания влаги.

Формула прямоугольного бетона

Длина в футах, умноженная на ширину в футах, умноженная на высоту в футах, разделенная на 27, равно требуемым кубическим ярдам.

При работе с дюймами: конвертируйте дюймы в футы путем деления на 12.

Например: залейте 25-футовый тротуар шириной 5 футов и глубиной четыре дюйма.

(25’ x 5’ x 0,333’) / 27 = 1,54 кубических ярда

Примечание* мы получили 0,333 фута, взяв четыре дюйма и разделив их на двенадцать.

Другой пример: длина подъездной дороги 80 футов, ширина 24 фута и глубина 5 дюймов.

(80′ x 24′ x 0,416′) / 27 = 29,58 кубических ярдов


Формула круглых колонн разделить на 27 равно необходимому кубическому ярду.

Примечание* Радиус равен диаметру, деленному на 2.

Например: Фундамент фонарного столба диаметром 2 фута и высотой 10 футов.

(3,14159 x (1’ x 1’) x 10’ ) / 27 = 1,164 кубических ярда

Другой пример: Фундамент диаметром 4 фута и глубиной 4 фута.
