Онлайн калькулятор для расчета монолитной плиты перекрытия

Доступ к самому калькулятору и всем расчетам в личном кабинете системы только после регистрации

Перекрытие фундамента

Выбор нужно шаблона

Набор основных списков в перекрытии ограничен всего двумя – тип перекрытия и тип блока из которого будет сделана кладка по периметру. При этом не обязательно выбирать тот материал из которого будет возведены стены дома. Например, если стены дома из арболита, керамики или газобетон, то пояс перекрытия может быть выполнен как из материала, из которого стены, так и из кирпича. Если блок для кладки по периметру не будет применяться, то выберите любой вариант, а далее вы можете отказаться от применения данного блока (см. ниже).

Параметры плиты

Основные

Данные параметры аналогичны параметрам фундаментной монолитной ж/б плите, но с небольшими дополнениями:

  • Лаз – это квадратура, которая будет вычитаться из общей квадратуры плиты. Лаз подразумевает то, что монолитная плита перекрытия применяется либо к цокольному этажу, либо к ленточному с подвалом или погребом.
  • Глубина выкопки – толщина слоя, который будет сниматься внутри фундамента. Если вы это сделали на этапе выкопки котлована, то введите в данное поле значение «0».
  • Толщина подбетонки – слой тощего бетона для гидроизоляции, которая включена в данный расчет по умолчанию. Если вы хотите отказаться от гидроизоляции, то введите в данное поле значение «0» и в принудительном порядке скройте всё что связано с гидроизоляцией в стоке услуг и материалов (внизу расчета).

Узел сопряжения перекрытия с несущей стеной

Здесь вы можете выбрать применять вам доборный блок и утеплитель для периметра монолитной плиты перекрытия ил нет.

На изображении ниже показаны основные комбинации того, что предлагает наш калькулятор. В качестве доборного блока мы выбрали газобетон. При выборе любого другого материала решения по данному узлу сопряжения со стеной будут аналогичны.

На изображение показан лишь один вариант монолитного связывающего пояса дома, который просчитывается в шаблонах коробки дома. Пояс имеет аналогичные решения как и у перекрытия, а также его ещё можно выполнить из кирпича.

Периметр утепления и/или кладки доборных блоков

Если периметр плиты, который требует облицовки блоком и/или утепления, равен общему периметру плиты и при условии, что применяется доборный блок, то опалубки по периметру плиты не будет. Если же периметр плиты, требующий облицовки блоком и/или утепления, меньше общего периметра плиты, как это показано на примере ниже, то опалубка будет просчитана только для того участка, где заливка идет по внешнему периметру наружных стен.

Параметры ленты

Введите параметры стен дома. Если у вас только один тип внутренних несущих стен, то дополнительно к наружным стенам заполните «Внутренние стены (1 тип)». Перегородки не нужно вводить во «Внутренние стены (2 тип)», т.к. этот набор данных предназначен для внутренних несущих стен второго типа , что встречается достаточно редко, но встречается.

Межэтажное перекрытие

Параметры плиты

Основные

В отличии от перекрытия фундамента, набор пунктов для межэтажного немного скромнее. Тут уже нет лаза, т.к. площадь плиты необходимо вводить с учетом проёмов, вентканалов и дымоходов, а также второго света. Площадь необходимо считать по внешнему периметру дома, это позволит более точно просчитать объём работ и материалов.



Узел сопряжения и параметры ленты стен аналогичны перекрытию фундамента.

что нужно предусмотреть? + видео

При постройке частного дома приходится либо придерживаться строгих стандартов в проектировании, исходя из типовых габаритов бетонных плит, либо выполнить расчет монолитного перекрытия.

Для чего нужен расчет монолитного перекрытия

От прочности стен зависит надежность всей конструкции здания, и этот факт неоспорим, но не меньшее значение для безопасности проживающих в частном доме (равно как и в многоквартирном) имеют перекрытия. Крепкий пол под ногами – это очень важно для того, чтобы чувствовать себя в помещениях комфортно. Но, если плиты из бетона на этапе проектирования вынуждают придерживаться определенных рамок, поскольку параметры их являются константой, то расчет монолитного перекрытия, наоборот, приходится делать, исходя из желаемой планировки дома. И ошибки при этом крайне нежелательны.

Калькулятор расчета толщины плиты

Введите длину перекрытия

Введите ширину перекрытия

Любое перекрытие способно выдержать только строго определенную (выраженную в килограммах) нагрузку на квадратный метр. Не зная эту величину, и превысив ее, к примеру, изменяя планировку путем установки перегородок, можно спровоцировать возникновение трещин в структуре бетона. Как следствие, залитое монолитное основание этажа будет ослаблено, и впоследствии может разрушиться. Во избежание расчет нужно делать так, чтобы иметь запас прочности перекрытия, принимая во внимание характеристики используемой марки бетона, диаметр и количество прутков для арматуры, и их суммарный вес.

В некоторых случаях для усиления монолитного наливного основания можно изготавливать схожим образом горизонтальные железобетонные балки под перекрытием, которые будут играть роль ребер жесткости. Для их расчета нужно лишь заранее определить габариты, которые складываются из высоты, ширины и длины. В этом и состоит основная разница между балкой и перекрытием, для расчета которого нужно использовать такие параметры, как площадь и толщина бетонной заливки. Далее мы рассмотрим основные нормы, которых следует придерживаться при заливке плит, чтобы их прочность была достаточно высокой.

На чем основывается расчет железобетонных конструкций

В первую очередь следует учитывать, что сборное перекрытие, полученное из готовых плит дешевле приблизительно на 15-20 %, чем наливное монолитное основание. Причиной тому невысокая себестоимость выпускаемых на заводах типовых железобетонных конструкций, в сравнении с залитым в собранную на месте опалубку замешанным вручную или на арендованной бетономешалке раствором. Ведь для того, чтобы монолитное основание получилось надежным, недостаточно просто залить цементную смесь, сначала необходимо связать каркас из арматуры, что требует немалых трудозатрат. По прочности готовые плиты и наливные перекрытия получаются одинаковыми при равной толщине.

Рассмотрим все составляющие монолитного основания, на которых строится расчет железобетонных конструкций. В первую очередь, сооружается опалубка, которая должна быть добротной, чтобы заливка получилась качественной. Не желательно использовать обрезные доски, поскольку нижняя, потолочная часть плиты, должна быть идеально ровной. Следовательно, в качестве основы для опалубки лучше выбрать толстую фанеру, желательно, ламинированную (к ней бетон пристает несколько хуже, чем к обычной). Боковины также делаются из фанерных полос, а вот подпорки лучше установить из бруса, сечением не менее чем 100х100 миллиметров.

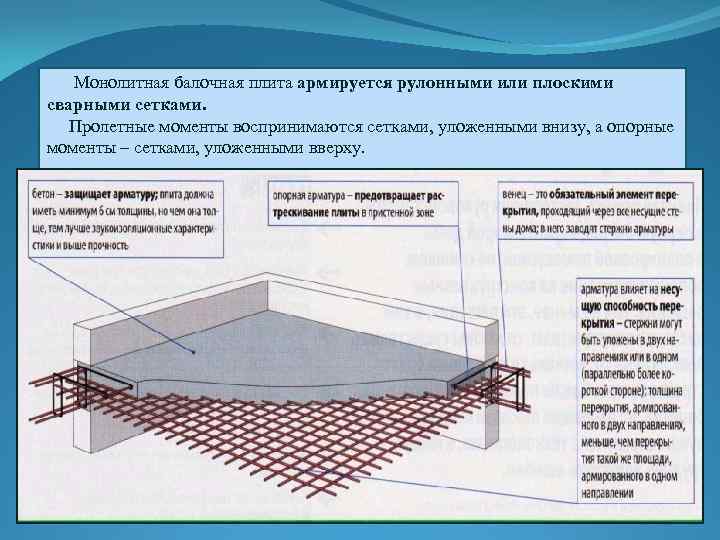

Далее из металлических прутков, связанных проволокой, собираются верхняя и нижняя армирующие сетки, соединенные посредством коротких поперечин в каркас. Слишком частыми ячейки делать не рекомендуется, поскольку это придаст лишнюю массу монолитному основанию, увеличив собственную нагрузку плиты. Обычно используется арматура с профилем А-II или А-III. Диаметр прутка для однорядной вязки требуется не менее 12, а для двухрядной – не меньше 10 миллиметров. Для поперечин используются стержни диаметром около 8 миллиметров. Шаг между арматурой достаточно соблюдать порядка 0.12 метра.

Для перекрытия большой площади обязательно нужны опорные горизонтальные балки, которые также заливаются на месте и нуждаются в армировании.

Для того, чтобы узнать, какой запас прочности необходимо придать монолитному основанию, обратимся к СНиП. Нормативная нагрузка на перекрытие в жилом доме по стандартам должна соответствовать 150 килограммам, кроме того, не следует забывать про коэффициент запаса, соответствующий 1.3.  В итоге получаем величину 150х1.3=195 кг/м2. Соотношение толщины плиты и ее площади должно иметь пропорции 1:30, иными словами, для монолитного основания 3х2 метра хватит толщины в 20 сантиметров. Арматуру желательно погрузить в раствор так, чтобы крайние прутки были покрыты бетоном не менее чем на 3 сантиметра.

Рассматриваем расчет заливки плиты на примере

Итак, предположим, что площадь загородного дома должна составить 50 м2, причем оба этажа будут одинаковы по размерам. Для нижнего изготавливается фундамент, который может быть столбчатым или ленточным (если полы будут уложены на деревянные лаги). Стены, сложенные из строительных блоков, могут выдержать различную нагрузку в зависимости от используемого материала. Так, возводя перегородки из газобетона, их лучше заключить в устроенную по периметру комнат систему вертикальных и горизонтальных железобетонных балок, которые должны выдержать нагрузку стен второго этажа.

Вертикальные балки заливаются поэтапно, порционно, иначе застывание бетона заняло бы слишком много времени. А вот горизонтальные опорные системы могут отливаться вместе с перекрытием, главное – грамотно собрать опалубку. Исходя из площади монолитного основания второго этажа, понадобится арматурная сетка соответствующей площади. Для защиты торцов будущей плиты от промерзания по внешнему периметру этажа устанавливаются борта из того же материала, какой будет использован для стен. С внутренней стороны укладывается прокладка из твердого утеплителя. Только затем монтируется армирующая сетка. Двухслойная, если толщина перекрытия больше 15 сантиметров, и однослойная, если меньше.

Теперь коснемся расхода компонентов для бетонного раствора. Объем перекрытия получаем по формуле V = S x H, где два последних параметра площадь и толщина соответственно. Чем прочнее будет основание, тем лучше, поэтому желательно получение бетона марки 400, для чего понадобится цемент марки от 400 до 600, от значения будет зависеть коэффициент водоцементного соотношения. Подробнее разобраться в тонкостях вам поможет калькулятор цемента.

Для нашей же плиты несложно подсчитать объем по уже имеющимся данным, с учетом пропорций цемента, песка и щебня, например, 1:4:5. Связующий компонент возьмем марки 600, толщина перекрытия пусть будет 20 сантиметров, в итоге объем раствора должен быть 500.000 см2 х 20 см = 10.000.000 см3 или 10 кубометров. Исходя из вышеприведенной пропорции, получим приблизительно 1 тонну цемента, 4 тонны песка и 5 тонн щебня. Воды потребуется исходя из коэффициента В/Ц = 0.60, 1000 кг х 0.60 = 600 литров, опять же примерно. Разумеется, расчеты замеса гораздо более сложны.

  • Автор: Михаил Малофеев
