Какой провод нужен для подключения электроплиты и духового шкафа: Подключение духового шкафа | Полезные статьи

Содержание

Какие розетки нужны для варочной панели и духового шкафа

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты. Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».

Запомните!!! Вся мощная кухонная техника должна иметь отдельную линию питания от электрощита.

Но если стиральную машину можно переселить в ванную, а посудомоечные — есть не у всех, то плита и духовка никуда с кухни не денутся. О них и поговорим, а точнее о розетках для варочной панели и духового шкафа.

Почему розетку для варочной панели и духового шкафа нужно вешать на отдельную линию электропитания

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка. Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Какую розетку выбрать для варочной панели и/или духового шкафа

Все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

На заметку! По всем варочным панелям надо сделать отдельную оговорку. Вилок у них нет в принципе, а некоторые модели могут идти и без кабеля в комплекте (есть только клеммные колодки). Подумайте, так ли вам нужна розетка для варочной панели? Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся. Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

Однофазное подключение

(встречается чаще всего)

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трёхфазное подключение

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт. Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!! Вилки и розетки для подобной техники обязательно имеют заземляющий контакт. Поэтому штырьков и отверстий у них больше. У однофазных — три (2 питающих и земля), у трёхфазных — пять (3 питающих, земля и нейтраль). Подключение без заземления опасно для жизни!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

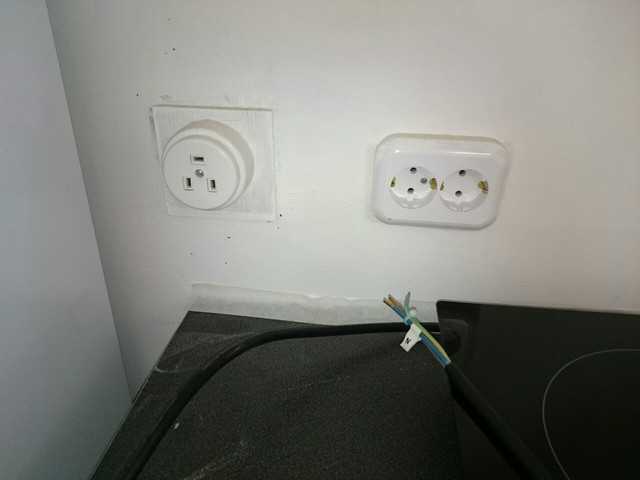

Куда устанавливать розетки под варочную панель и духовой шкаф

Тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило! Не ставьте розетки и вспомогательное оборудование непосредственно за техникой. Иначе можете получить проблему — духовка или посудомойка упрутся и не встанут на своё место. Это же касается и остальных коммуникаций. Их нужно выводить либо рядом с техникой, либо ниже ее уровня, если установка техники планируется над полом.

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено. Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней. Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!! Нельзя прокладывать для заземления отдельный провод, заземляя розетку на стояки или трубы. Нельзя подключать на контур питания плиты или духовки другие кухонные приборы. Это опасно для жизни.

Купить розетку для варочной панели, поставить и вот оно счастье!

Счастье несомненно будет, но одной розетки для него маловато. Придётся составить целый список комплектующих.

Однофазное подключение

1. Кабель. Для однофазной сети используем кабель 3х4 или 3х6, марок ВВГнг (плоский, круглый) или NYM. Сечение подбирается по мощности техники.

ВВГ, ВВГнг кабель 3х4ВВГ, ВВГнг кабель 3х6NYM кабель 3х4NYM кабель 3х6

2. Коробка или подрозетник. Для настенного монтажа розетки для электроплиты пригодится накладная коробка. Её характеристика должна совпадать с розеточной. То есть, если ставим на 20 А, то коробка и розетка имеют такую маркировку. Аналогично и с 32-амперными — всё  берём одинаковое.

Если монтаж внутренний, например, в городской квартире или кирпичном коттедже, то нужен специальный подрозетник.

Коробка накладная Leten для настенного монтажа розеток 20АКоробка накладная Leten для настенного монтажа розеток 32АКоробка Batibox для скрытого монтажа розеток 32А

Конечно, комплектующие и розетки для электроплит выпускает не только компания Legrand. Можно взять дешёвые аналоги, но мы напоминаем, на безопасности экономить — затея плохая.

3. Автоматы и УЗО. Как уже говорилось, на каждую мощную единицу кухонной техники нужна своя линия подключения к щитку электропитания. А это означает, что потребуется автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током, если вдруг где пробьёт на корпус.

Автоматы также подбираются в соответствии с характеристиками плит и розеток. Для мало и среднемощных однофазных шкафов и панелей (мощностью до 4кВт) ставят однополюсные автоматы на 20 А, для мощных (мощностью свыше 4кВт) — на 32 А.  В пару к ним подбирается и УЗО, на ступень выше номинала автомата. То есть для автоматического выключателя на 32 Ампера нужно УЗО 40А/30мА. Для автомата на 20А – УЗО 25А/30мА.

АВВ Автоматический выключатель 1P C20AABB Автоматический выключатель 1P C32AABB УЗО 2Р 25A 30мАABB УЗО 2Р 40A 30мА

В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так.

Подключение групп электропроводки кухни к квартирному электрощитку.

Запомните!!! Выбирать комплектующие и подключать варочную поверхность или духовку должен специалист! Неправильный выбор опасен, неверные компоненты, установка без защиты и прочие ошибки могут привести к перегреву проводки и пожару.

Трёхфазное подключение

Отдельное внимание хотим уделить трёхфазным варочным панелям. Прежде чем покупать такую технику в городскую квартиру, выясните, можно ли её подключить. Стандартная проводка в старых домах идёт на 220 Вольт. А вот в новостройках и частных коттеджах сразу монтируют трёхфазную сеть на 380 В. Для неё понадобятся свои комплектующие.

1.Кабель. Трёхфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или  5х2.5, если варочная панель имеет небольшую мощность не выше 4 кВт.

Кабель силовой ВВГнг(А) 5х4 -0.660 однопроволочный ГОСТ+Кабель силовой ВВГнг(А) 5х2,5 -0.660 однопроволочный ГОСТ+

2.Автоматы и УЗО. Потребуется трёхполюсный автомат на 32 или 20 Ампер в зависимости от мощности варочной поверхности или духового шкафа и четырехполюсные УЗО (для трёхфазной сети). Выбираются так же, с превышением на шаг от номинала автомата. Если вы выбрали трехполюсный автомат на 20А, то нужно взять УЗО 25А/30мА. Для трехполюсного автомата на 32А потребуется четырехполюсное УЗО 40А/30мА.

ABB Автоматический выключатель 3P C20AABB Автоматический выключатель 3P C32AABB УЗО 4Р 25A 30мАABB УЗО 4Р 40A 30мА

3.Подрозетник или коробка. В зависимости от того, каким способом придётся устанавливать точку подключения: наружным или внутренним.

Коробка накладная Leten для настенного монтажа розеток 20АКоробка накладная Leten для настенного монтажа розеток 32АКоробка Batibox для скрытого монтажа розеток 32А

Ассортимент розеток, как для однофазных, так и для трехфазных варочных панелей и духовых шкафов можно купить в нашем интернет-магазине.

Розетки для плиты Leten

Как отдельно, так и в парном варианте. Такой набор стоит дешевле, чем если покупать всё по отдельности.

Подведем итоги

Что делать, если вы страшно далеки от электрики, как декабристы от народа? И в амперах-ваттах разбираетесь как бабушка в мобильнике? Приходите к нам!

Проконсультируем, разберёмся в ситуации, подберём нужные приборы и провод-кабель. Хоть в домашних масштабах, хоть в промышленных, если надо. С электрикой работаем давно, знаем тонкости и секреты, которыми щедро поделимся с вами.

Звоните, спрашивайте!

Телефон (495) 540 49 82 или задайте вопрос электрику.

Ваши дежурные электрики 220pro.ru.

Провод для духового шкафа: как выбрать кабель


Все чаще и чаще на смену традиционным газовым и электрическим плитам приходят раздельные современные бытовые устройства – варочные поверхности, а также духовые шкафы. Их популярность очень высока благодаря доступности и максимальному удобству в использовании.

Выбираем провод

При помощи высококачественных духовых шкафов от ведущих мировых производителей можно добиться идеального комфорта в процессе приготовления многих вкусных блюд. Помимо этого, подкупают они и тем, что отличаются не слишком высоким уровнем потребления электрической энергии. Однако для безопасной и комфортной эксплуатации духовых шкафов необходимо правильно выбрать наиболее подходящий провод для их подключения.

На что следует обращать внимание

Чтобы правильно подобрать надежный, качественный и безопасный кабель для духового шкафа, необходимо учитывать несколько важных параметров. К ним относятся:

  • номинальное напряжение;
  • материал, из которого изготавливаются жилы провода;
  • сечение кабеля;
  • удобство подключения к духовому шкафу.

Что касается номинального напряжения, характерного для провода к духовому шкафу Самсунг или Bosch, оно ни в коем случае не должно быть меньшим, чем предусмотрено в бытовой электрической сети, к которой планируется подключение прибора.

Тип материала и сечение

Материал изготовления жил электрического кабеля тоже имеет огромное значение. Наиболее предпочтительным вариантом для подключения духового шкафа является медь. В отличие от алюминия, она может подвергаться процессу спаивания при необходимости. К тому же провод, выполненный из меди, является более гибким по сравнению с алюминиевым вариантом. Из-за своих характерных свойств медный кабель имеет более высокую стоимость.

В случае выбора алюминиевого аналога следует учитывать, что его ни в коем случае нельзя монтировать в таких материалах, которые подвергаются горению. Узнать, из чего изготовлен тот или иной электрический провод, можно благодаря соответствующей маркировке.

Внимательно просмотрев фото и видео, вы будете иметь представление о том, каким должен быть качественный провод для духового шкафа. Одним из важнейших параметров данного изделия является его сечение – оно должно в полной мере соответствовать нагрузке в Амперах. Чтобы выяснить, какой является сила тока, следует общую мощность всех электрических приборов, подключаемых к сети, разделить на показатель напряжения.

Основные требования к проводам для духовых шкафов

Большинство современных духовых шкафов, созданных компаниями Bosch, Самсунг, а также другими ведущими мировыми производителями, рассчитаны на потребление электрической энергии в пределах 3,5-3,9 кВт. В связи с этим приблизительный запас прочности проводки должен составлять четыре киловатта.

Для максимально безопасной эксплуатации духового шкафа рекомендуется выбирать электрический провод, исходя из таких моментов:

  • Если планируется прокладка кабеля непосредственно от щитка до бытового прибора, в данном случае, духового шкафа – вполне достаточно будет стандартного сечения 1,5 мм.кв.
  • Если на участке меже духовкой и щитком будет подключаться ряд других электрических приборов, следует приобрести провод с сечением, равным, как минимум, 2,5 мм.кв. – такое решение позволит одновременно подключать и другие кухонные бытовые приборы, например, посудомоечную машину.

Электрический кабель с сечением 2,5 мм. кв. – это оптимальный вариант для подключения духового шкафа и безопасной его эксплуатации. В данном случае будет предотвращено чрезмерное нагревание, которое нередко приводит к коротким замыканиям с неблагоприятными последствиями.

Как правильно подключить духовой шкаф

Чтобы данное устройство функционировало надежно и бесперебойно, необходимо не только знать, какой провод для духового шкафа является наиболее оптимальным, но и провести подключение данного бытового прибора по всем правилам.

Для этого необходимо:

  • правильно выбрать место и поверхность;
  • установить автомат для автоматического отключения устройства при перепадах напряжения в электросети;
  • выбрать розетку и установить ее;

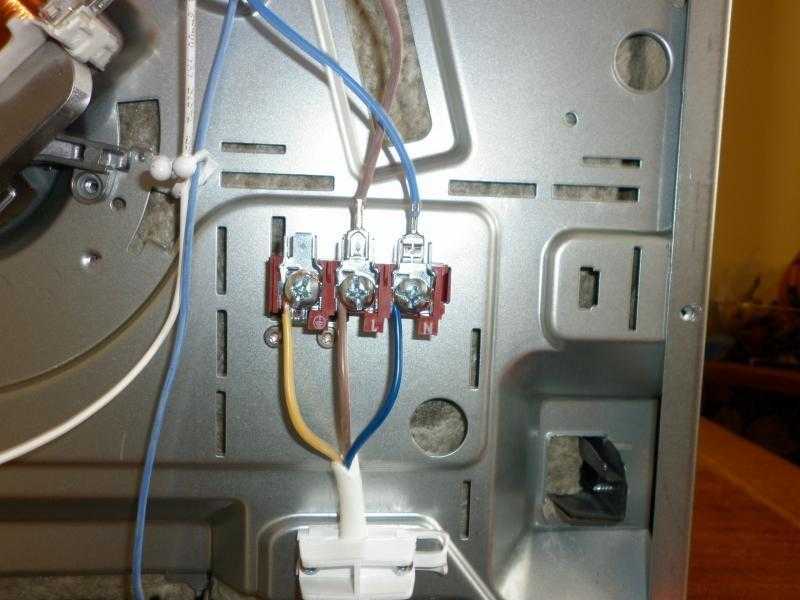

  • выполнить подключение электрического провода;
  • подключить духовой шкаф.

Размер провода и прерывателя для электрических плит, настенных духовок и варочных панелей

Задача может показаться очень сложной и сложной, если вы устанавливаете собственную электрическую плиту. Возиться с электромонтажными работами очень сложно, поэтому очень важно делать это правильно и не торопить события, особенно если вы неопытны. Если у вас нет опыта работы с электричеством и электрическими панелями, лучше всего обратиться к лицензированному электрику.

Для большинства электрических плит на 240 В требуется двухполюсный автоматический выключатель на 50 А с медной проволокой №8 или алюминиевой проволокой №6 . Некоторым промышленным электрическим плитам нужен выключатель на 60 ампер, в то время как более старые модели могут обходиться без выключателей на 30 ампер. Всегда подключайте 50-амперные выключатели медным проводом № 8 или алюминиевым проводом № 6 (кабель 8/3 или 6/3 с заземлением) с 4-контактной вилкой на 220 В.

Эти цифры могут сбивать с толку, если вы новичок в электромонтажных работах или выполняете электромонтажные работы только один раз в голубую луну. Выбор двойного выключателя и размера провода для вашей электроплиты не так сложен, как может показаться, и большинство домовладельцев вполне способны это сделать. Давайте подробнее рассмотрим каждую переменную, чтобы помочь вам сделать лучший выбор для вашей ситуации.

Вам нужен электрик?

Получите БЕСПЛАТНЫЕ предложения от лицензированных электриков в вашем районе уже сегодня. Если вам нужна розетка или потолочный вентилятор, новая электрическая панель или проводка, мы можем помочь! Все электрики проверены, лицензированы и застрахованы.

Получите БЕСПЛАТНУЮ цитату сегодня

Мы сотрудничаем с Networx

Печи потребляют довольно много энергии и часто являются одним из самых крупных бытовых приборов в вашем доме. Из-за их большого энергопотребления важно включить электрическую плиту в выделенную цепь.

Несмотря на то, что на рынке представлен широкий выбор электрических плит, большинство из них работают от сети 240 вольт. Поскольку большинство печей рассчитано на 240 вольт, лучше всего использовать двухполюсный автоматический выключатель на выделенной цепи внутри вашего электрического щита.

Для электрических плит часто требуется автоматический выключатель на 30–60 А. Какой размер вам нужен для вашего конкретного устройства, зависит от того, сколько энергии он потребляет. Обычно вы можете найти эту информацию для вашей конкретной модели печи в Интернете или на коробке.

Для подавляющего большинства современных электрических плит требуется выключатель на 50 ампер. Меньшие или старые печи часто потребляют меньше энергии и используют автоматические выключатели на 30 или 40 ампер. Для больших промышленных электроплит часто требуется более мощный автоматический выключатель на 60 ампер.

Старые печи часто меньше по размеру и потребляют меньше энергии, в то время как промышленным установкам требуется значительно больше. Все это говорит о том, что существует довольно широкий диапазон размеров электрических плит и потребностей в мощности.

При выборе правильного размера автоматического выключателя для вашей электроплиты важно учитывать правило 80%. Правило 80% в электромонтажных работах относится к идее, что вы должны использовать не более 80% мощности вашего выключателя при полной нагрузке. Например, в идеале двойной выключатель на 50 ампер должен питать только приборы, потребляющие 40 ампер (80% от 50 ампер) или менее одновременно.

Что делать, если вы не используете молоток нужного размера для электрической плиты?

Выбор правильного размера автоматического выключателя является серьезной проблемой для многих неопытных людей, выполняющих электромонтажные работы в своих домах. Так что же произойдет, если вы используете неправильный размер выключателя для электрической плиты? Давай выясним.

Автоматические выключатели с более низким током

Если вы установите автоматический выключатель с меньшей мощностью, чем у вашего прибора, он будет постоянно срабатывать при использовании электрической плиты. Например, если вы используете 30-амперный выключатель на электрической плите, для которой требуется 50-амперная цепь 240 вольт, вы столкнетесь с этой проблемой.

Хотя это обычно не является проблемой безопасности, ваш постоянно отключающийся выключатель может сильно раздражать и мешать вам полностью пользоваться плитой.

Автоматические выключатели с более высоким током

Использование автоматического выключателя с более высоким током может привести к серьезным проблемам. Если ваша электрическая плита требует 50 ампер, и вы подключаете все соответственно, только для того, чтобы установить выключатель на 60 ампер, вы рискуете начать электрический пожар.

Большинство современных электроплит имеют встроенную защиту от перегрузки по току. Если вы установите выключатель на 60 ампер и подключите все по более мощному току, это не вызовет проблем, если ваша плита на 50 ампер. Защита от перегрузки по току в вашем приборе снизит ток до нужного уровня.

Требования к размеру провода для электрических плит

Выбор провода подходящего размера для установки вашей электрической плиты становится простым после того, как вы определили идеальный размер автоматического выключателя. Below is a table describing which gauge wire to use depending on your breaker’s size:

Copper Wire Aluminum Wire Breaker Size
#10 AWG #8 AWG 30 Amp
#8 AWG #6 AWG 40 Amp
#8 AWG #6 AWG 50 Amp
#6 AWG #4 AWG 60 Amp

Поскольку для большинства электрических плит требуется автоматический выключатель на 50 А, очень часто используется провод №6. Для большинства печей вам понадобится кабель калибра 6/3, который имеет четыре провода: основной горячий провод, вторичный горячий провод, нейтральный провод и провод заземления.

Если у вас электрическая плита меньшего размера или более старая с выключателем на 30 или 40 ампер, лучше всего использовать медный провод №10 или №8. Для более крупных печей на 60 ампер часто требуется алюминиевый провод AWG № 4, хотя некоторые подключают их с помощью медного провода AWG № 6.

Строительный провод Southwire 8 Ga, 3-жильный, 40 А

378,99 $
349,95 долл. США (2,80 долл. США за фут)

Купить сейчас на Amazon

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

10.11.2022 13:13 по Гринвичу

Требования к розетке электроплиты

Теперь, когда вы выяснили, какой автоматический выключатель и сечение электрических проводов вам понадобятся для установки электроплиты, настенная розетка — это последний элемент.

Плиты являются чрезвычайно мощными бытовыми приборами; следовательно, вы не сможете подключить большинство устройств к стандартной стенной розетке. Для электрических плит требуется специальная электрическая розетка на 240 вольт.

В большинстве электрических плит используется стандартная настенная розетка на 240 вольт, но вы должны убедиться, что у вас есть розетка с 4 контактами. В некоторых старых устройствах по-прежнему используются розетки с 3 контактами, но для любой новой установки всегда следует использовать настенную розетку с 4 контактами.

Eaton WD1212 50-амперная 3-полюсная 4-проводная 125-вольтовая розетка для поверхностного монтажа

$19,25

Купить сейчас на Amazon

Мы получаем комиссию, если вы совершаете покупку без дополнительных затрат для вас.

10.11.2022 21:24 по Гринвичу «/>

Southwire 9044SW8808 Шнур питания, 4 фута, 1/4-дюймовые фланцевые клеммы, плоская вилка, совместимый с большинством стандартных отдельно стоящих электрических плит с 4-проводной стенной розеткой , 125/250 В, 50 А

$24,99
23,52 долл. США (5,88 долл. США за фут)

Купить сейчас на Amazon

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

10.11.2022 23:49 по Гринвичу

Размер провода и прерывателя для настенной духовки

Как правило, двухполюсный автоматический выключатель на 30 А для одностенной духовки с сечением провода #8 алюминиевый провод или Достаточно медного провода №10.

Размер провода и прерывателя для духовки с двойной стенкой

Современные печи с двойной стенкой больше по размеру и более совершенны, что требует большей мощности. Как правило, в духовке с двойными стенками используется двухполюсный автоматический выключатель на 40 ампер с медным проводом №8 калибра или алюминиевым проводом №6 калибра AWG. Однако для некоторых духовок с двойными стенками потребуется выключатель на 50 или 60 ампер.

Wall Oven Wattage Wall Oven Amps Wire Size
Copper
Wire Size
Aluminum
Breaker Size
4000 watt 16.7 Amps #12 AWG #10 AWG 25 AMP
5000 Вт 20,8 А.0067

25 Amps #8 AWG #6 AWG 40 Amp
7000 watt 29. 2 Amps #8 AWG #6 AWG 40 Amp
8000 watt 33.3 Amps #8 AWG #6 AWG 50 Amp
9000 watt 37.5 Amps #8 AWG #6 AWG 50 Amp

Breaker amps times 80% to определить силу тока настенной печи по размеру выключателя.

Размер провода и выключателя для электрической варочной панели

Как правило, для электрической варочной панели достаточно двухполюсного автоматического выключателя на 30 А с алюминиевым проводом № 8 или медным проводом № 10. Для некоторых новых индукционных варочных панелей требуется двухполюсный автоматический выключатель на 40 ампер.

Заключительные мысли

Начало такого проекта, как подключение кухонной плиты, может показаться чрезвычайно запутанным и пугающим. Но это довольно просто, если вы потратите время на разбивку различных жизненно важных показателей, чтобы выбрать подходящее оборудование для работы.

Выяснив, какая мощность требуется вашей электроплите, выберите правильный размер автоматического выключателя для вашего устройства. Не забывайте о правиле 80%. Лучше выбрать выключатель большего размера и подключить его соответствующим образом, чем выбрать слишком маленький, и автоматический выключатель будет постоянно срабатывать, когда вы пытаетесь использовать печь.

Подсоедините свой прибор, используя провод соответствующего сечения, после того как вы выбрали подходящий автоматический выключатель в зависимости от потребляемой мощности вашей плиты. К ним относятся:

  • Провод №10 для 30 А
  • Провод №8 для 40 А
  • Провод №6 для 50 А
  • Провод №4 для 60 А

Не забудьте использовать штырь , 240-вольтовая настенная розетка для вашей электроплиты.

Вам нужен электрик?

Получите БЕСПЛАТНЫЕ предложения от лицензированных электриков в вашем районе уже сегодня. Если вам нужна розетка или потолочный вентилятор, новая электрическая панель или проводка, мы можем помочь! Все электрики проверены, лицензированы и застрахованы.

Получите БЕСПЛАТНУЮ цитату сегодня

Мы сотрудничаем с Networx. Вы должны проконсультироваться с лицензированным специалистом и проверить местные требования к разрешению перед началом любого проекта.

HomeInspectionInsider.com является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на Amazon.com. Мы также участвуем в других партнерских программах с другими партнерскими сайтами. Мы получаем компенсацию за направление трафика и бизнеса в эти компании.

Размер провода электрической плиты – что нужно знать

Купите новую плиту и задаетесь вопросом, какой размер провода электрической плиты? Как профессионалы, мы можем помочь советом по этому вопросу.

Как правило, все полноразмерные электрические плиты или плиты требуют питания минимум 40 ампер с розеткой на 50 ампер 120/240 вольт. Размер выключателя должен быть 40 ампер, а размер провода должен быть медным № 8 или алюминиевым № 6. Это относится к большинству подключаемых плит с духовкой внизу и горелками вверху.

Все плиты и плиты немного отличаются друг от друга, поэтому читайте подробности.

Размер провода электрической плиты Что мне нужно

Размер провода 30 ампер # 10 Калибр NMD 90 или Romex настенная духовка

Размер 40 ампер # 8 калибр NMD 90 или Romex Полноразмерная плита

7

7 50 ампер № 6, медь NMD 90 Конвекционная плита

Вам может понадобиться адаптер для подключения печи к электросети. Большинство из них доступны в Интернете, просто убедитесь, что они подходят для плиты. Единственным исключением являются решетки плиты и духовки. Для духовки нового модельного ряда может понадобиться переходник. Некоторые модели плит имеют разные диапазоны, которые могут иметь разные требования к проводке.

Дымовые и горячие плиты

Расстояние, на котором вы можете разместить нижнюю часть горелок на горелках, определяется количеством горелок на плите. Это расстояние часто называют горячей зоной горелок. Проводка для конфорок обычно на 15 или 20 ампер 120 вольт.

Электрическая плита Типы размеров проводов

В жилом строительстве в среднем используются провода типа NMD или Romex. Коммерческие и промышленные установки будут AC-9.0 BX или кабель Tech 90.

Большинство производителей печей предлагают несколько различных вариантов и типов размеров проводов для печей, включая типы проводов, качество и количество проводов, а также размер проводов для каждой коммунальной панели, наиболее распространенные и самые быстрые провода для мощности от 6000 до 9000 Вт.

Из-за повышенного спроса на строительство в строительной отрасли стандартные размеры могут вызвать узкие места на производственных площадках. Вот почему рекомендуется проектировать свои проекты таким образом, чтобы минимальная сила тока составляла 100 ампер, а размер провода на панели составлял 40 ампер. или 8AWG

Как подключить электрическую плиту?

• Нарисуйте прямоугольник вокруг размера печи, которую вы хотите подключить

Отрежьте все нужные электрические розетки и соответствующие им провода

• Протяните провод или провода от распределительной коробки

• Установите электрическую коробку за плитой в уровень пола

Подсоедините кабель к электрической коробке с помощью утвержденного разъема

• Установите розетку на 50 ампер на коробку печи, чтобы включить печь

Подсоедините провод к панели под выключателем на 40 ампер

• Проконсультируйтесь с местным электриком, чтобы убедиться, что вы все сделали правильно

Могу ли я использовать провод калибра 8 для выключателя на 50 ампер?

Возможно, но тип медного провода очень важен для исключения нагрузки.

Существует ли плита определенного размера, позволяющая подавать питание на 50 ампер?

Большинство печей поставляются с плитой шириной 30 дюймов. Тем не менее, розетка на 50 ампер — это, по сути, цепь на 50 ампер для размера провода электрического диапазона. Может оказаться полезным провести проверку подачи питания квалифицированным электриком. Модельная духовка должна располагаться прямо под плитой. Если элементы не горят, это небезопасно. Верх контура должен быть плоским, а контур должен быть открыт не менее чем на шесть футов.

Какой провод вы используете для печи 220?

Электричество 220 вольт также доступно потребителям путем подключения проводов того же типа к той же розетке, что и питание и розетка на 15, 20, 30, 40 и 50 ампер. 220 вольт на самом деле то же самое, что и 120/240 вольт. Прибор должен иметь электрическую розетку 120/240. Например, для электрической плиты потребуется питание на 40 ампер и розетка на 50 ампер. Прибор должен иметь 12-дюймовую (исключение – кухонная плита над огневым ящиком) или 10-дюймовую крышку над топкой. Для всех напольных электрических плит требуется 40-амперная линия на напольном монтаже.

Итак, опять же, для напольной электрической плиты требуется розетка на 120/240 вольт, а также линия на 40 ампер на напольном креплении. Электрическая розетка на 240 вольт доступна в Lowe’s или Home Depot за чуть более 40 долларов США и поставляется с коробкой на 240 вольт.

Можно ли использовать 3-х проводной диапазон на 4-х проводном?

Нет. 3-жильный кабель из 4-проводного диапазона не подходит к розетке, конфоркам и печи рядом. Когда вы подключаете 3 провода к 2-проводной розетке, диапазон не подходит. Электрические духовки имеют медный провод. Со стороны выключателя плиты потребуется розетка на 50 ампер для размера провода электрической плиты. Большинство современных плит и моделей плит имеют две розетки на 120 вольт сзади, которые не используются, но позволяют использовать два нагревательных элемента.

Какой размер проволоки мне нужен для печи из нержавеющей стали?

Как подключить печь из нержавеющей стали?

Пропан можно использовать в качестве альтернативного топлива для горелок топовых плит. Вам нужно будет протянуть около 20 футов шланга к топливному баку на одном конце, а затем прикрепить регулятор и подсоединить шланг. Проконсультируйтесь со специалистом по пропану для консультации.

Сколько ампер потребляет одна духовка?

Электрическая плита будет сжигать только одну вещь за раз, поэтому плита сможет включать только один прибор за раз. Печь, вероятно, можно использовать для двух-трех приборов одновременно, если вы настроите ее таким образом. В зависимости от требований печи.

Должен ли я подключить свою плиту только к одной духовке?

Только если у вас плита островного типа с одной духовкой. Я предпочитаю использовать две духовки для своих 12- и 13-дюймовых моделей, чтобы кастрюли располагались на одной стороне плиты, а еда — на другой, что обеспечивает лучшую рабочую поверхность. Кроме того, две духовки на столешнице дают мне место для всей посуды и стаканов. В маленькой квартире может быть очень тесно, поэтому плита в островном стиле — хороший вариант для вашего кухонного пространства.

Можно ли подключить мою плиту для работы с одной духовкой?

Это зависит от типа вашей печи.

Могу ли я использовать выключатель на 50 ампер для плиты на 40 ампер?

Нет. Не будет проблем с использованием 50-амперного выключателя, если у вас есть правильный размер провода для печи и тот же тип печи, но вы не можете использовать 50-амперный выключатель на 40-амперном проводе для резистивной нагрузки. как печка.

Почему горелки разных размеров?

На это есть три причины:

Верхняя горелка примерно такая же горячая, как и нижняя. Таким образом, для получения полного тепла сверху, а затем равного количества тепла снизу требуется разный поток воздуха через горелку в каждой точке.

Чем больше требуется тепла, тем меньше должна быть горелка.

Большая горелка также означает большую мощность.

Горелки на одних плитах больше, чем на других.

Почему плита не одного размера?

Электрическая плита Требования к питанию

Это минимальная мощность, необходимая для питания духовки при использовании ее в качестве обычной духовки.

Мой электрический диапазон составляет 6000 ватт – 120/240 вольт 40 ампер

Если вы пользуетесь сетью 220 вольт, вам нужно позвонить в свою электрическую компанию, чтобы узнать, какая минимальная потребляемая вами мощность в ваттах. Для сети 220 вольт мощность должна составлять 24000 Вт или более.

Электроэнергия

Каждый тип электрической плиты или плиты требует одинаковых требований к электроэнергии.

Среднескоростные газовые плиты и электрические кухонные плиты

Вам потребуется от 6000 до 9000 Вт для питания плиты с розеткой 120/240 вольт. Большинство электрических плит будут использовать сеть 120/240 вольт для работы с электрическими плитами.

Все электрические плиты рассчитаны на 50 ампер?

Многие диапазоны можно контролировать с помощью 120/240 от 50-амперного выключателя. Другие питаются от 120 или 240. Это для тех, у кого есть вторичный нагреватель горячей воды. Диапазон должен быть 120 или 240 для расширения на 50 ампер. У многих есть и то, и другое, поэтому их можно использовать в качестве приятного дополнения к водонагревателям и другим приборам.

Сколько ампер может выдержать выключатель на 50 ампер?

Необходимо тщательно выбирать гидромолот для своего диапазона. Чем больше число, тем большую мощность можно снять и тем выше будет потребляемый ток.

Автоматический выключатель на 30, 40, 50 ампер и т. д. выдержит ровно 80 % непрерывной нагрузки. Это означает, что вы не должны нагружать гидромолот более чем на 80 процентов от указанного на нем номинала. Например, выключатель на 50 ампер может непрерывно выдерживать 40 ампер.

Прерыватель может достигать 100% своего номинала, однако это только на короткое время, прежде чем он сработает.

Сколько стоит установка электроплиты?

Вообще говоря, электропроводка для печи может стоить до 1000 долларов в зависимости от длины и расстояния от вашего электрощита. Медная проволока стоит дорого, поэтому рассчитывайте заплатить за нее хорошие деньги. Кроме того, вам может понадобиться вытяжка для вентиляции печи от дыма. Вам также может понадобиться отремонтировать столешницы, чтобы все работало на вас.

Что такое горячий провод на трехштырьковой вилке?

Горячий провод на трехконтактной вилке должен быть следующим. Каждая горячая проволока каждой стороны должна быть перпендикулярна другой стороне.

Горячая проволока с одним контактом с каждой стороны.

Третий контакт вилки всегда должен быть горячим проводом.

Немного о розетке с 3 контактами.

В розетке с 3 штырями проводом питания (AC) является один штырь, провод заземления и нейтральный провод.

Как определить горячий провод на трехконтактной вилке?

Второй штырь от розетки с тремя контактами всегда является нейтральным проводом, и есть провод (не горячий провод), который подключен к двум штырям, которые будут горячими.

Где я могу получить профессиональную установку газовой плиты?

Если вы ищете новую плиту…….

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
