Какой кабель нужен для подключения электрической плиты
Какой кабель для электрической плиты нужно купить
Любую бытовую технику, во избежание неприятностей, нужно подключать в соответствии со всеми правилами устройства электроустановок (ПУЭ). Перечисленные в этом издании особенности подключения и требования – многолетний опыт профессионалов своего дела.
Важно понимать, какой провод нужен для подключения и можно ли электроплиту подключать в обычную розетку, если бытовую технику принято решение устанавливать самостоятельно. Самый главный параметр, требуемый при определении сечения проводника для подключения электроплиты без розетки напрямую – мощность потребляемой электроэнергии.
В остальном особенностей выбора провода для плиты не так и много. Критерии выбора:
- возможность использования в комнатах с высоким уровнем влажности;
- приемлемая цена;
- отличные показатели гибкости;
- разрешенный радиус изгиба должен быть равен не менее 8 наружным диаметрам сечения;
- оснащение двойной изоляцией;
- возможность применения в электрических приборах с повышенной вибрацией.
Электрики рекомендуют приступать к выбору кабеля лишь после проведения следующих подсчетов: к мощности, потребляемой электроприбором, прибавляют 20% от числа. Даже не зная точной мощности оборудования, можно приобретать провода с запасом.
Расчет мощности электроплиты
Мощность электрических плит и духовых шкафов отличается в зависимости от производителя и модификации модели. Как правило, значения колеблются в пределах 5-8 кВт.
В таблице показана зависимость основных технических параметров. Использовать ее просто, достаточно выбрать соответствующие параметры, исходя из значения мощности, указанной в паспорте к электроприбору.
Мощность электроплиты | Сечение жил | |
Однофазная сеть (3 жилы, мм.кв.) | Трехфазная сеть (5 жил, мм.кв.) | |
До 3 кВТ | 1,5 | 1,5 |
От 3 до 5 кВт | 2,5 | |
От 5 до 7,5 кВт | 4 | 2,5 |
От 7,5 до 10 кВт | 6 |
В таблице рассмотрено сечение медного кабеля, поскольку он самый подходящий для установки электрической плиты.
Сечение кабеля для электрической плиты — выбор сечения по мощности плиты
Электроплита – достаточно мощное оборудование с потребляемым током до 40-50 А, поэтому подключение происходит к выделенной линии напрямую от щитка в квартире или дома до специальной розетки, от которой она и будет подключена . Есть и безрозеточные способы подключения, но на выбор сечения и марки кабеля это не играет роли.
НЕ подключать электроплиту к линии розеточной группы или освещения. Это недопустимо согласно ПУЭ!
Что нужно знать для выбора сечения кабеля для электроплиты?
- Мощность. Характеристики мощности, тока можно найти в техническом паспорте или на самой плите. Модификация, будет ли это варочная панель, индукционная плита или электроплита с духовым шкафом, влияет на потребляемую мощность и соответственно на сечение кабеля.
- Тип сети в доме: однофазная (220В) или трехфазная (380В). От этого зависит количество жил в кабеле. Для однофазной сети достаточно 3-х жильного кабеля, для трехфазной нужен 5-и жильный.
- Выбирайте кабель с медными жилами. По современным стандартам для подключение мощного оборудования используются кабели только с медными жилами, защищенные изоляцией и оболочкой.
Таблица 1.
Выбор сечения медного кабеля в зависимости от мощности и напряжения сети.
Сечение жилы, мм2 | Однофазная сеть (220В) | Трехфазная сеть (380В) | ||
Мощность, кВт | Ток, А | Мощность, кВт | Ток, А | |
1.5 | 4.1 | 19 | 10.5 | 16 |
2.5 | 5.9 | 27 | 16.5 | 25 |
4 | 8.3 | 38 | 19.8 | 30 |
6 | 10.1 | 46 | 26.4 | 40 |
10 | 15.4 | 70 | 33 | 50 |
16 | 18.7 | 85 | 49.5 | 75 |
25 | 25.3 | 115 | 59.4 | 90 |
35 | 29. 7 | 135 | 75.9 | 115 |
Тип материала и сечение кабеля для плиты
Для подключения электрической плиты к трехфазной розетке необходимо соединить последнюю с разъемным соединением электроприбора. В этом случае главным требованием к типу кабеля является его гибкость. Провода, оснащенные жесткими жилами, намного сложнее компактно уложить за плитой, как правило, они торчат во все стороны.
Гибкий провод оснащен не монолитной токопроводящей жилой, а большим количеством проволочек, собранных в пучок. Благодаря этому обеспечивается свобода перемещения.
Информация о проводе и кабеле марок ПВС и КГ
Подбор сечения проводника
Наиболее оптимальные термостойкие провода для электроплит – кабели марок ПВС и КГ. Оболочка и изоляция жил кабеля КГ изготовлена из высококачественной резины. Преимущество этого материала заключается в широком рабочем температурном диапазоне, который колеблется в пределах от -40 до +50 градусов, а также в устойчивости к воздействию солнечных лучей. Аббревиатура расшифровывается следующим образом: К – кабель, Г – гибкий.
В разных отраслях промышленности он используется для подключения перемещающихся механизмов, например, тельферов, кран-балок и т.д.
Аббревиатура ПВС расшифровывается следующим образом: П – провод, В – виниловая изоляция токопроводящих жил и оболочки, С – соединительный. Таким образом, ПВС – это кабель, а не провод. Однако он часто используется при проведении проводки в квартирах и загородных домах. Его основное назначение – применение на участках бытовой сети, где требуется повышенная гибкость. Из него изготавливают удлинители и шнуры питания. Рабочий диапазон температуры колеблется в пределах от -25 до +40 градусов. Преимущество материала – устойчивость к горению, он не распространяет огонь, поскольку просто плавится.
Сечение кабеля
Выбор сечения проводов зависит от мощности электрического прибора. Для подключения трехфазного или однофазного одинаковой мощности требуются кабели разного сечения. Обусловлено это тем, что во втором случае вся мощность электрического прибора проводится одной фазой, а в первом делится между тремя.
Правила монтажа проводки для электрической плиты
Прежде всего следует остановиться на правилах подключения и монтажа проводки электрической плиты. Ведь от этого фактора непосредственно зависят и требования, предъявляемые к ее сечению.
Схема подключения электрической плиты
Начнем с возможных вариантов подключения электроплиты к электрической сети. Существуют два возможных варианта – это подключение к однофазной сети и к трехфазной сети.
Схема подключения электрической плиты к трехфазной сети
Итак:
- Подключение к трехфазной пяти проводной сети имеет массу преимуществ. В- первых это более быстрый нагрев электроплиты, во-вторых это меньшая нагрузка на провод, в-третьих это практически полностью отсутствующее падение напряжения даже во время работы электропечи при полной нагрузке.
- Главным недостатком такого соединения является цена, которая за подключение трехфазной сети на порядок выше. Кроме того, можно отметить определённую сложность оформления такого подключения, а также требования к лицу, осуществляющему эксплуатацию такой сети. Зачастую эти проблемы становятся непреодолимыми.
- В связи с этим значительно чаще используется однофазное подключение электрической плиты. Которое кроме доступности по всем параметрам уступает трехфазной сети. Однофазное подключение выполняется тремя проводами.
Обратите внимание! В некоторых случаях возможно двухфазное подключение электрической плиты. По своим параметрам оно практически не отличается от трехфазного и имеет те же преимущества и недостатки. Двухфазное подключение выполняется четырьмя проводами.
- Что касается схемы подключения, то она идентична для сетей с любым количеством фаз. От вводного автомата электрическая печь подключается через отдельный групповой автомат. В некоторых случаях в качестве дополнительной защиты его оснащают УЗО автоматом. Но его наличие не обязательно.
- Обычно инструкция предусматривает наличие розетки. Это так же относится к сети любого напряжения. Но в последнее время от нее все чаще отказываются, как ненадежного контактного соединения. В принципе правилами это не запрещено.
- Если вы решили отказаться от розетки, то лучше отказаться и от других контактных соединений типа клеммников, и выполнить соединение цельным кабелем от группового автомата, до электрической плиты.
Требования предъявляемые к схеме подключения электрической печи
Теперь поговорим о требованиях, предъявляемых к подключению электрической печи. В принципе они достаточно логичны и не требуют специальных мер.
На фото представлена схема подключения электроплиты к однофазной сети
- Начнем с вводного автомата. Согласно п.9.6 ВСН 59 – 88 вводной автомат на квартиру или дом с электроплитой должен быть рассчитан на номинальный ток в 40А. Но это касается только однофазной сети. В случае трехфазного (двухфазного) подключения номинальный ток вводного автомата определяется техническими условиями.
- Далее согласно п. 7.2 ВСН 59 – 88 для питания электрической плиты должна быть организована отдельная группа. Эта группа должна питаться согласно п. 9.6 ВСН 59 – 88 от группового автомата на номинальный ток в 25А. Это опять-таки касается только однофазных подключений.
- Проводка электрическая для электроплиты должна отвечать нормам ПУЭ и кирпичных, бетонных и железобетонных помещениях должна выполняться скрытым способом. Открытым способом проводку к электрической печи целесообразно прокладывать только в помещениях, выполненных из горючих материалов.
- Розетка для электроплиты согласно п.12.27 ВСН 59 – 88 должна быть рассчитана на номинальный ток в 25А. При этом она обязательно должна иметь заземляющий контакт, как продемонстрировано на видео.
Обратите внимание! Обычно розетки для электроплиты имеют специальную форму. Это связано с тем, что обязательно должно быть обеспечено соответствие включения фазного контакта розетки в фазный контакт вилки. Обычные розетки не могут обеспечить выполнения данного условия.
Особенности подключения и заземление
Схема подключения через розетку к автомату и земле
Подключить электрическую плиту можно двумя способами – через клеммник или специальную розетку для плиты на кухне. В России пока наиболее востребован второй вариант. Алгоритм подключения следующий:
- Определяется наиболее подходящее место для установки оборудования. Электрические плиты нельзя ставить около оконных и дверных проемов, железных труб и рукомойников.
- Монтируется штепсельная розетка с заземляющим контактом на требуемой высоте. Розетка должна обладать токовым номиналом в пределах 32-40 А.
- В электрощите дополнительно монтируется отдельный автомат на плиту. Для двух- или трехфазной на 16 А, для однофазной на 25-30 А.
- Провод или кабель протягивается к штепсельной розетке от щитка.
- Вилка штепсельной розетки присоединяется к гибкому проводу электрической плиты или духовому шкафу.
- Гибкий провод, соединенный с вилкой, присоединяется к электрическому прибору. Для этого потребуется снять заднюю крышку плиты, которая ограничивает доступ к клеммам.
- Питающий кабель в электрощите делится на жилы, концы каждого провода перед соединением зачищаются. К полосным зажимам автомата подключаются фазные проводники, а с шиной соединяется нулевая жила.
Категорически запрещено делать заземление на нулевую шину, поскольку он сильно греется. Фаза вернется на прибор, и пользователя может сильно ударить током.
Заземление в домашних условиях проводится двумя способами: с отсутствием заземляющего контура и наличием общего заземляющего контура. В первом случае решит проблему дополнительный монтаж УЗО, а также выполнение зануления. Во втором случае потребуется гибкий провод, изготовленный из меди с сечением не менее 2,5 мм.кв. Его проводят от электрощитка и подводят к корпусу электрического прибора.
В домах или квартирах, где не подведено центральное газоснабжение, решить проблему с приготовлением пищи поможет электрическая плита или встроенный духовой шкаф. Чтобы использование прибора было комфортным, нужно его правильно установить и подключить. При покупке кабеля или провода нужно обращать внимание на производителя товара, сечение и протяженность, а также марку.
Кабель для электроплиты
Владельцы квартир и жилых домов при проведении электромонтажных работ, задаются вопросом какой кабель нужен для электроплиты.
Наши специалисты дают разъяснения.
В первую очередь необходимо понимать какой уровень напряжения приводится в ваше помещение (380 В или 220В) Сказать обывательским языком: три фазы или одна?
Давайте рассмотрим вариант при напряжении 220 В (одна фаза)
Сечение кабеля для электроплиты необходимо рассчитывать исходя из потребляемой мощности, например, плита имеет мощность 7.5 кВт. Cos f = 0,96 (усредненные данные согласно паспорта на электроплиты) Для определения сечения проводника нам необходимо найти ток, токи находим по формуле (обратите внимание, что напряжения берется в киловольтах 220В = 0,22кВ):
I=P/ Cos f/U I-в Амперах Р-мощность прибора (в киловаттах) Cos f-коэффициент мощности U-уровень питающей сети (в киловольтах) 7,5/0,96/0,22=35,5 А 35,5 А-это максимально возможный ток в кабельной линии, питающей электрическую плиту Почему максимально возможный-это тот ток, который будет протекать при одновременном включении всех конфорок, и то на период их разогрева. Согласно ПУЭ 7 Таблица 1.3.6. сечение проводника должно быть не менее 4 мм. кв. Но согласно правил (СП 256.1325800.2016 «Электроустановки жилых и общественных зданий Правила проектирования и монтажа») п. 10.2 указано, что сечение проводника для однофазных плит должно быть не менее 6 мм. кв.
Линии для питания однофазных электроплит должны выполняться медными проводниками сечением не менее 6 мм2
Следовательно, кабель для питания однофазной электроплиты должен быть сечением не менее 6 мм. кв., например, кабель ВВГ нг (A) LS 3х6 мм. кв.
Теперь рассмотрим вариант при напряжении 380 В (три фазы)
Возьмем те же характеристики для электроплиты, мощность 7,5 кВт, Cos f = 0,96. Считаем по той же формуле поиска тока, но с учетом напряжения 380 В (три фазы) (обратите внимание, что напряжения берется в киловольтах 380 В = 0,38 кВ): I = P / (корень (3) * 380V * Cos f). I-в Амперах Р-мощность прибора (в киловаттах) Cos f-коэффициент мощности U-уровень питающей сети (в киловольтах) I=7,5/(1,73*0,38*0,96)=11,88
11,88 А-это максимально возможный ток в кабельной линии, питающей электрическую плиту Согласно ПУЭ 7 Таблица 1. 3.6. сечение проводника должно быть не менее 2,5 мм. кв. При проектировании электроснабжения квартир, наши специалисты всегда закладывают провод для питания трехфазной электроплиты сечением не менее 4 мм. кв., например, ВВГ нг (A) LS 5х4 мм. кв. Так же при расчете кабеля на электроплиту необходимо учесть длину кабельной трассы, с целью уточнения падения напряжения на кабельной линии, если оно менее 25 м, то дополнительный расчет падения напряжения производить не следует. Обращаем ваше внимание, что, если вы планируете подключить к кабелю для электроплиты еще и духовой шкаф, то вам необходимо увеличить сечение на уровень увеличенной мощности, но расчет тока для двух потребителей на одной кабельной линии выполняется иначе!
О типах и видах розеток для электроплиты, вы можете узнать из этой статьи.
О кабеле для подключения бытовых розеток, читайте в этой статье.
Комментарии ()
Написать комментарий
Самостоятельное подключение электроплиты к сети 220 В, 380 В
Как подключить электроплиту к сети на 220 и 360 Вольт
Сегодня многие отказываются от обычных газовых плит, в пользу электрических. Кто то из за невозможности использовать газ, например в частном доме или котедже, а кто то просто потому что это стильно и лучше смотрится в интерьере. Чтож, каждому свое.
Справиться с подключением электроплиты под силу каждому хозяину. Это совсем не сложно и не займет много времени.
При подключении, если нужно «ковырять» розетку, не забудьте обязательно выключить электричество в щитке.
Если у вас до этого тоже стояла электрическая плита и вы просто желаете заменить ее на новую, то в этом случае все намного проще. Просто берем вилку от старой плиты, присоединяем ее к новой, и «вуаля!», все готово!
Примечание! Если вилка очень старая, есть трещины, сколы, подгорели контакты – обязательно замените её на новую, от греха подальше. Чаще всего подойдет обычная, однофазная вилка. Так же, если подключается электроплита большой мощности, то возможно понадобится и замена розетки на специальную, более «мощную» розетку.
Если подходить к вопросу серьезно, то лучше всего, если для подключения электроплиты будет протянут отдельный, качественный, трех жильный медный провод (можно «кинуть» 3 отдельных провода), с сечением, скажем в 4-6 кв. мм, подключенный на автомат на 32 ампера, для 4мм провода, и на 40 амперный для 6мм соответственно. К слову, в домах, в которых отсутствует газоснабжение, нужные провода уже протянуты до кухни.
Что бы подключить электроплиту или духовой шкаф мощностью до 3 кВт, вполне хватит обычной проводки и самой обычной розетки. Главное следите за тем, что бы на одну «жилу» проводов не было одновременно подключено несколько мощных электроприборов, иначе при их одновременной работе будет срабатывать защита.
Как подключить электроплиту к розетке на 220 Вольт
Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.
Схема распределения проводов в вилке электроплиты
Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.
Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.
Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.
При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.
Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.
Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.
Как подключить электроплиту на 380 Вольт
Если вы владелец частного дома и электричество у вас введено по 3м фазам на 360 Вольт, то для оптимального распределения нагрузки на щиток, к плите от него нужно проложить пятижильный кабель не менее 2.5 кв. мм сечением.
Подключаем соответственно к 3х фазной розетке, для электроплиты используем вилку с 5и жильным кабелем, и еще, в электроплите снимаем соединяющую перемычку между фазовыми контактами (L1,L2,L3) и на эти контакты подключаем фазы.
Можно подключить электроплиту и на 2 фазы, но я рекомендую, при самостоятельном подключении электроплиты на 360 Вольт, подключать на все 3 фазы, для меньшей нагрузки на электрощиток.
Перемычку между контактами на ноль (4 и 5) не трогаем. И на контакт 6 подключаем заземляющий провод.
Еще раз повторюсь! Внимание! Будьте внимательны, не перепутайте фазу и заземление — возможно получение удара током или возникновение поломки.
Источник: http://elektro-enot.ru/kak-podklyuchit-elektroplitu-k-seti-na-220-i-360-volt/
Подключение электроплит hansa, electrolux, bosch, zanussi и других
Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать.Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно!
Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность — это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.
Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику. Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования.
Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением 220 и 380 Вольт своими руками.
Самостоятельное подключение электрической плиты
Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.
Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:
Шаг 1 — Кабели питания, автоматический выключатель и УЗО
Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.
Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

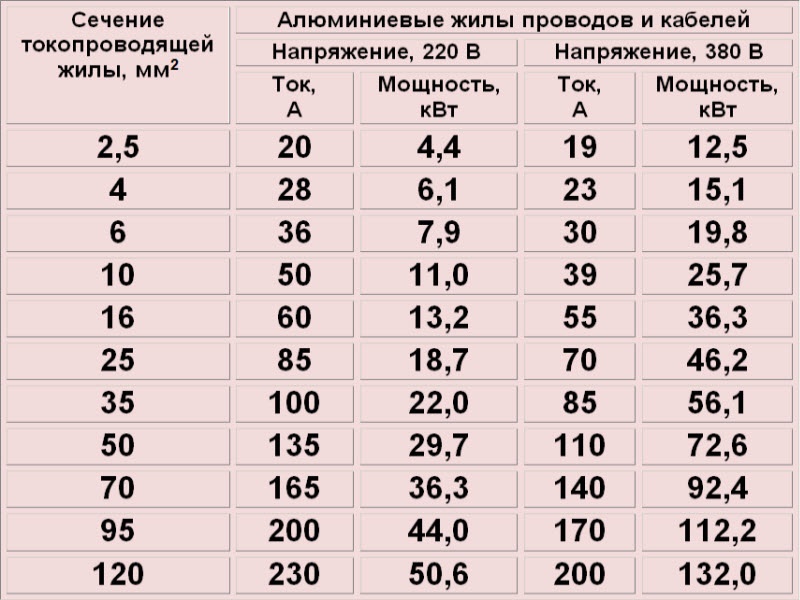

Таблица: подбор сечения кабеля
Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.
Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.
Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.
Шаг 2 — Установка розетки
Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.
Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты:
Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки.
Шаг 3 — Откройте заднюю панель плиты
Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.
Задняя стенка бытовой плиты
Шаг 4 – Крепление кабеля
После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты. Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме.
Отверстие под проводку кабеля ЗВИ
Шаг 5 – Установка медных перемычек
В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.
Подключение проводов к бытовой плите
Шаг 6 — Подключите провода
Перемычкой соединияем изолированную нейтраль и заземление
Шаг 7 – Закрытие панели
После подключения всех проводов, еще раз проверьте схему подключения, убедитесь, что нет ошибок. Хорошо подтяните зажимные винты. Но помните: во всех плитах разъем выполнены из хрупкого материла, не применяйте больших усилий, иначе Вы можете повредить его. Теперь можно закрыть крышку и завинтить болты крепления.
Итоговое подключение проводов к бытовой электроплите
Шаг 8 – подключение к сети
Перед подключением печи к сети, убедитесь, что схема собрана правильно, все токоведущие части закрыты. Включите автомат и УЗО, проверьте наличие напряжение в розетке. Включите электроплиту в сеть. Согласно инструкции, убедитесь в правильности работы всех ее функций.
Видео: видео-инструкция по подключению электроплиты
Подключение плиты в однофазной сети
В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Поэтому мы будем рассматривать однофазное подключение, используемое квартирах. Большинство плит имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и заземляющий контакт.
Для подключения такой электроплиты в домашнюю однофазную сеть 220 В необходимо:
- поставить перемычку между клеммами L1 и L2, L2 и L3,
- подключить к L2 фазный провод — коричневого цвета;
- оставить перемычку между клеммами N1 и N2;
- подключить к N2 нейтральный провод — синего цвета;
- к заземляющему контакту, отмеченному специальным значком, подключить провод заземления — желто-зеленого цвета.
Количество и название клемм может отличаться, уточняйте эти данные в документацию на прибор.
Однофазная схема подключения электрической плиты
Подборка видео-руководств по теме:
Источник: http://www.asutpp.ru/podklyuchenie-elektroplity.html
Как самостоятельно подключить электроплиту?
Правильное подключение электроплиты с учетом необходимых норм требуется для эффективной работы и увеличения эксплуатационного срока. Для подсоединения питания приглашают специалиста, но можно потрудиться самостоятельно и сэкономить деньги. Изучение инструкции, приложенной к агрегату, поможет избежать ошибок и неприятных последствий. При подключении электроплиты своими руками учитываются нормативные характеристики приборов, проводов, розеток и вилок.
Требования к параметрам и номиналам автоматов защиты
Бытовые электрические печки относятся к мощному типу оборудования, использующего для работы ток от 40 до 50 А. Их подключают к отдельному кабелю, напрямую питающемуся от общедомового щитка. Электроэнергия подается через защитный автомат и УЗО. Сам агрегат подсоединяется через вилку и розетку, а также клеммную коробку. Ветвь от автомата заводится напрямую на зажимы, расположенные на стенке сзади печки.
Устройство защитного отключения (УЗО) — это прибор для питания и прекращения подачи энергии в некоторых условиях при достижении дифференциального тока заданных параметров. Датчик защищает людей и животных от поражения электричеством при небольших повреждениях изоляции и токоведущих фазных проводников.
В распределительном щитке набирается комплект из защитного автомата УЗО, отсюда идет напряжение на розетку. Продаются конструкции, совмещающие функции 2 устройств в одном приборе. Минус подключается к общей шине, а заземление идет на соответствующий контакт.
Номинал автомата выбирается по току потребления. Показатель есть в паспорте печки и составляет 40 — 50 А. Для работы в таком диапазоне защитные устройства представлены в 3 номиналах:
- 63 А;
- 50 А;
- 40 А.
Рекомендуется брать силовой прибор с большим показателем. Это поможет избежать регулярных отключений при работе с полной загрузкой. Если в паспорте максимальное заявленное потребление указывается 42-44 ампера, то защиту берут 50 А. Оборудование может не всегда работать на полную мощность, для этого должны функционировать все конфорки и духовка, но лучше перестраховаться.
Оптимальным показателем для выбора УЗО является предельный ток выше на 1 ступень от характеристики автомата. Если установлен прибор 50 А, то необходимо устройство защиты на 63 А, при этом ток утечки рассчитывается на 30 мА.
Для повышения надежности плиту подсоединяют напрямую на входные зажимы, при этом задействуется минимальное количество контактных точек. Прекращение работы осуществляется только автоматом, что неудобно. Часто духовка подключается с помощью вилки и розетки, что более привычно. Для этого применяют силовые пары, бытовые не подходят.
Провод и его параметры
Современные варочные панели для установки в квартире продаются без шнура. Комплектация служит гарантией, что приборы стыкуются посредством зажимных колодок. В этом случае длина питающего кабеля увеличивается, автомат меняется на плавкую вставку. Сечение выбирают в зависимости от длины:
- если протяженность провода не превышает 12 м, то достаточно взять кабель сечением всего 4 мм²;
- при удлинении питающего шнура требуется показатель 6 мм².
Это обобщенные значения, т. к. характеристика меняется в большую или меньшую сторону при изменении мощности. Для духовок на 7 кВт используют кабель 3х4, линия оснащается автоматом 25 А. Выбор количества жил зависит от варианта фазного подключения:
- однофазная схема выполняется с применением трехжильного электрического провода;
- двухфазное и трехфазное подсоединения делаются с использованием пятижильного кабеля, который имеет сечение не меньше 2,5 мм² и питает оборудование до 16,4 кВт.
Пятижильный кабель с такими показателями подходит для всех бытовых электрических печек. При прокладке питания к розетке применяют одножильную проволоку с заводской изоляцией, так как она надежная, несмотря на жесткость. Из-за последней характеристики ее не используют для подсоединения к зажимам на задней стенке, т. к. это делать неудобно.
Для прокладки от распределительной коробки к плите берут марки кабеля:
- ВВГ;
- ПВС;
- ВВГ-нг;
- ШВп.
Для подключения к розетке применяют гибкий провод КГ, характеризующийся стойкостью к появлению трещин при повороте.
Схема и способы подключения
Распространено однофазное подключение печки. Чтобы подключить электроплиту таким методом, клеммы 1,2,3 и затем 4,5 объединяются медными перемычками с сечением больше 6 мм². Эти элементы входят в продажный комплект. Фазная жила окрашена в черный, коричневый или серый цвет и связывается с зажимом 1, 2 или 3. Нулевой провод синего колера нужно стыковать к 5 или 4 клемме. Заземляющая оплетка зеленого цвета крепится к контакту 6.
Болты затягиваются с усилием, т. к. некачественная стыковка ведет к обгоранию изоляции и пожару. В варианте схемы подключения электроплиты при питании от розетки фазный провод крепится к клемме L, ноль идет на зажим N. Жила заземления подсоединяется к соответствующему контакту, который показан рисунком заземления, литерами РЕ.
Двухфазная схема используется редко. Перед тем как правильно подключить печку, нужно определиться, что фаза В не используется, есть только А и С. Медной перемычкой замыкают зажимы 1, 2, к ним крепят рабочий провод А, фаза С переходит на клемму 3. Дальнейшее подсоединение аналогично однофазному способу. Двухфазная схема применяется в частных строениях, но и в квартирах такой вариант не исключается, если проводка выполнена четырехжильным кабелем. Правильность соединения проводов:
- желтая жила идет к клеммам L1 и L2, связанным перемычкой — фаза А;
- красная проволока крепится к зажиму L3 — рабочий контур С;
- синяя оплетка стыкуется с нулевым контактом — нулевая цепь;
- зеленый цвет — заземление.
На вилке в таком варианте присутствует 4 рожка.
Варочная панель и духовка подключаются трехфазной схемой, способ применяется как вариант подключения электроплиты в частных домовладениях или многоэтажках старого типа. Берется 4- или 5-жильный провод, при этом между фазой и нулем напряжение 220 В, а посередине рабочих фаз показатель 380 В. Подключение происходит в следующем порядке:
- жилы под напряжением С, В, А крепят к зажимам с цифрами 3, 2 и 1, соответственно;
- клеммы 5, 4 и 6 соединяются как в однофазном варианте.
Как подключить к сети 220 в?
Чтобы подключить электроплиту, сначала определяют место установки в картире. Недалеко от печки на ближайшей перегородке или стене монтируют штепсельную розетку, ее подсоединяют к заземлению. Номинал тока в устройстве находится в промежутке от 25 до 40 А. Розетка трехфазной сети имеет 5 выводов. В распределительном щитке для плиты отдельно предусматривается автомат, требуется трехполосный выключатель, рассчитанный на 16 А.
Для подключения берут провод, розетку и вилку. Разные модели бытовых плит стыкуются аналогично, различается только форма защитных крышек на задней стенке. При подсоединении плит к однофазной сети нужно провести кабель к розетке в соответствии с выбранной схемой и закрыть верхнюю крышку.
Источник: http://odinelectric.ru/appliances/kak-samostoyatelno-podklyuchit-elektroplitu
Установка цепи духового шкафа на 220 В
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Как подключить электрическую цепь духовки: пошаговая процедура установки электрической проводки духовки, определение размера цепи духовки, выбор электрического кабеля, электрическая распределительная коробка, подсоединение гибкого кабелепровода от духовки, подсоединение Схема проводки. |
|
Электрическая цепь для духовки на 220 В
Электрическая цепь Вопрос: Мне нужно установить линию на 220 В для духовки.
- У вас есть пошаговая информация, показывающая процесс установки печи от начала до конца?
- Я не новичок, но я никогда не устанавливал контур печи.
- Также существует ли безопасный конвертер для этого проекта?
Этот вопрос по электричеству поступил от: Майкла, домовладельца из городка Клинтон, штат Мичиган.
Ответ Дэйва:
Спасибо за вопрос по электрике, Майкл.
Я не рекомендую использовать преобразователи для большинства крупных электроприборов.
Как подключить электрическую цепь к духовке
- Уровень квалификации: от среднего до продвинутого — лучше всего выполнять лицензированный электрик или сертифицированный электрик.
- Необходимые инструменты: базовая сумка для электриков, ручные инструменты, электрическая дрель, сверла и удлинитель.
- Расчетное время: Зависит от личного опыта, умения работать с инструментами и устанавливать электропроводку.
- Примечание. Установка дополнительной проводки цепи должна выполняться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.
Пошаговая процедура установки электропроводки для духовки
- Определение требуемого размера контура духовки
Все духовки не одинаковы, поэтому размер электрической цепи будет зависеть от конкретной духовки устанавливаются. В руководстве по установке духовки содержится необходимая информация о цепи. Сечение проволоки выбирается в соответствии с техническими характеристиками печи. Тип провода или тип электрического кабеля определяется типом конструкции и тем, требуется ли для проводки защита и кабелепровод. - Выбор электрического кабеля
Факторы, определяющие тип электрического кабеля духовки, включают место прокладки или установки кабеля, например, через подвал, подполье или чердак и т. д. - Электрическая распределительная коробка
То же самое относится и к распределительной коробке, которая будет выбрана для установки контура печи, например, распределительная коробка будет монтироваться на поверхность или заподлицо. Размер распределительной коробки определяется размером кабеля контура печи. - Подсоединение гибкого кабелепровода от духовки
Духовки обычно поставляются с гибким кабелепроводом с проводами, ведущими в духовку, который подключается к электрической распределительной коробке, расположенной за духовкой в шкафу, в котором устанавливается духовка. Заглушка с отверстием для гибкого 90-градусного фитинга может использоваться для соединения гибкого трубопровода духовки с соединительной коробкой. - Подключение проводки цепи
Провода заземления сращены вместе и соединены с распределительной коробкой. Изолированная проводка кабеля электрической цепи и проводка гибкого трубопровода духовки сращиваются внутри распределительной коробки с помощью соединителей проводов соответствующего размера.
ПРИМЕЧАНИЕ. Как и в случае со всеми проектами электропроводки, разрешение и проверки должны быть получены в местном строительном отделе. Для достижения наилучших результатов лицензированный подрядчик по электротехнике может установить для вас электрическую цепь печи.
См. дополнительную информацию о подключении духовки
Коды электрических соединений
Электрические коды цепей духовых шкафов
Основные электрические коды, охватывающие компоненты, необходимые для подключения цепей духовки на 240 вольт.
Электрическая безопасность
Электропроводка духовки
Варианты электропроводки кухонной духовки
- Полное описание кухонной электрической духовки
- Установка с типовой электрической цепью 220 В
- Вы можете найти электрическую духовку с 3 или 4 проводами
- Давайте посмотрим, как электрическая духовка подключена и возможные решения, если ваша схема не похожа на ту же
Видео по электромонтажу
Для получения дополнительной информации о электрической схеме на 220 В
Электросхема на 220 В
Электропроводка в каждом доме. Посмотрите, как подключены электрические розетки для дома.
Вам также может быть полезно:
|
|
Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> |
Электротехнические требования | Вспомогательное устройство
**Всегда сверяйтесь с местными электротехническими нормами и руководством по эксплуатации/уходу за своим прибором. **
Цепи переменного тока 110-120 вольт (основы)….
- Важно соблюдать полярность силовых проводов. Если штепсельная розетка подключена наоборот … такие вещи, как модули зажигания в газовых плитах, могут выйти из строя, вы можете получить возможный удар током, пытаясь просто заменить лампочку.
- Ни в коем случае не отламывать вилку заземляющего кабеля! Если встречается стандартная настенная розетка с двумя контактами, потребитель несет личную ответственность и обязанность заменить ее правильно заземленной настенной розеткой с тремя контактами. Земля – это безопасность на случай короткого замыкания.
- Если вам необходимо использовать удлинитель, абсолютно необходимо, чтобы это был 3-жильный шнур, внесенный в список UL/CSA, чтобы номинальный ток шнура в амперах был эквивалентен или превышал номинал ответвленной цепи.
- Низкое напряжение может быть проблемой. Напряжение останова для двигателя переменного тока 110-120 вольт составляет 100 вольт. Если напряжение в сети падает ниже 100 вольт переменного тока, двигатель может выйти из строя и, возможно, повредить двигатель. Слишком много устройств на одной линии может привести к падению сетевого напряжения ниже критической точки.
- Большинство, если не все электроприборы на 110–120 вольт должны быть подключены к выделенной линии. Это означает, что ничего другого на той же линии или штекере.
Цепи переменного тока 220-240 вольт (основы)….
- Большинство современных цепей на 220–240 В представляют собой 4-проводную схему. Красный, питание… черный, питание… белый, нейтральный… зеленый или голый, заземление.
- Старые электрические сушилки имели шнур с 3 контактами, а новые сушилки имеют шнур с 4 контактами. Помогите сменить шнур с 3-х на 4-х контактный… или попросите электрика сделать это за вас.
- Электропроводка для 4-х розеток
- Заземление — предохранитель на случай короткого замыкания. Земля также используется для некоторых цепей «автодатчиков».
Дополнительные электрические помогают советы ….
- Проверка конденсатора Ом
- Ремонт электрооборудования — Решения для решения проблем — новые установки Форум вопросов и ответов.
- Проводка выполнена правильно. Пожалуйста, загляните.
- Приборы, которые обычно необходимо подключать к собственной цепи с помощью независимого автоматического выключателя. Холодильники, Настенные печи, Электрические плиты, Водонагреватели, Печи, Отопительные и кондиционерные установки, Стиральные машины и сушилки. Выделенная цепь поможет гарантировать, что мощный прибор имеет достаточную силу тока для правильной и безопасной работы, не вызывая срабатывания автоматического выключателя.
Требования к электрике….
Некоторая информация о розетках GFI и ваших приборах.
Посудомоечная машина (опубликовано в 2010 г.) — 110 — 120 вольт, 60 герц, должным образом заземленная цепь, защищенная автоматическим выключателем или предохранителем на 15 ампер (d/w без повышения температуры) до максимального 20 амперного выключателя или предохранителя (d/w с temp boost ) Домовой провод калибра № 14 минимум для защиты на 15 ампер, калибр № 12 необходим для защиты на 20 ампер. Для обслуживания этого прибора рекомендуется отдельная (выделенная) цепь.
Встроенная посудомоечная машина (опубликовано в 2021 г.) — 120 В, 60 Гц, только переменный ток, 15 или 20 ампер, электропитание с предохранителем, только медный провод, предохранитель с задержкой срабатывания или автоматический выключатель в отдельной цепи.
Переносная посудомоечная машина (опубликовано в 2021 г.) — 120 В, 60 Гц, только переменный ток, 15 или 20 А, источник питания с предохранителем, предохранитель с задержкой срабатывания или автоматический выключатель в отдельной цепи.
Dryer Electric (опубликовано в 2010 г.) — 220 — 240 вольт, 60 герц, правильно заземленная цепь с 30-амперным выключателем или предохранителем. Проволока №10 предпочтительнее.
Dryer Electric USA (опубликовано в 2021 г.) — подайте необходимый 3-х или 4-х проводной, однофазный, 120/240 В, 60 Гц, источник питания только переменного тока в отдельной цепи 30 А, с предохранителями с обеих сторон линии. Подключиться к отдельной ответвленной цепи. Не устанавливайте плавкий предохранитель в цепи нейтрали или заземления.
Dryer Electric Canada (опубликовано в 2021 г.) — подайте необходимое 4-проводное однофазное электропитание только переменного тока 120/240 В, 60 Гц в отдельную цепь на 30 А с предохранителями с обеих сторон линии. Рекомендуется использовать предохранитель с задержкой срабатывания или автоматический выключатель. Подключиться к отдельной ответвленной цепи.
Осушитель газа (опубликовано в 2010 г.) — 110 — 120 вольт, 60 герц, правильно заземленная цепь, защищенная автоматическим выключателем или предохранителем на 15 ампер. Минимум домашняя жила калибра №14, предпочтительнее №12.
Газовая сушилка (опубликовано 2021) — отдельная цепь 15 или 20 А для газовой сушилки. При использовании шнура питания электрическая розетка должна располагаться в пределах 2 футов (610 мм) от любой стороны сушилки. Рекомендуется использовать предохранитель с задержкой срабатывания или автоматический выключатель. Подключиться к отдельной ответвленной цепи.
Морозильный ларь (опубликовано в 2021 г.) — он должен быть подключен непосредственно к надлежащим образом заземленной трехконтактной розетке, защищенной 15-амперным предохранителем с задержкой срабатывания или автоматическим выключателем. Розетка должна быть установлена в соответствии с местными нормами и правилами. НЕ РЕКОМЕНДУЕТСЯ использовать розетки, защищенные прерывателями цепи замыкания на землю (GFCI). НЕ используйте удлинитель или переходник.
Стойка для морозильной камеры (опубликовано в 2021 г.) — ее необходимо подключать непосредственно к надлежащим образом заземленной трехконтактной розетке, защищенной 15-амперным предохранителем с задержкой срабатывания или автоматическим выключателем. Розетка должна быть установлена в соответствии с местными нормами и правилами. Избегайте подключения устройства к цепи прерывателя замыкания на землю (GFI). Не используйте удлинитель или переходник.
Микроволновая печь (опубликовано в 2010 г.) — 110–120 вольт, 60 герц, правильно заземленная цепь, защищенная автоматическим выключателем на 15/20 ампер или предохранителем. Домовой провод калибра № 14 минимум для защиты на 15 ампер, калибр № 12 необходим для защиты на 20 ампер. Для обслуживания этого прибора рекомендуется отдельная (выделенная) цепь.
Столешница для микроволновой печи (опубликовано в 2021 г.) — источник питания 120 вольт, 60 Гц, только переменный ток, 15 или 20 ампер с предохранителем или автоматическим выключателем.
Микроволновка на расстоянии (опубликовано в 2021 г.) — Источник питания 120 В, 60 Гц, только переменный ток, 15 или 20 А с предохранителем с задержкой срабатывания или автоматическим выключателем с задержкой срабатывания на отдельной цепи, обслуживающей только эту микроволновую печь.
Микроволновая печь сверхдиапазона с конвекцией (опубликовано в 2021 г. ) — источник питания 120 В, 60 Гц, только переменный ток, 15 или 20 А с предохранителем с задержкой срабатывания или автоматическим выключателем с задержкой срабатывания на отдельной цепи, обслуживающей только эту микроволновую печь .
Range Gas (опубликовано в 2010 г.) — 110–120 вольт, 60 герц, надлежащим образом заземленная ответвленная цепь, защищенная автоматическим выключателем или предохранителем на 15/20 ампер. Должен быть надлежащим образом заземлен и поляризован. Домовой провод калибра № 14 минимум для защиты на 15 ампер, калибр № 12 необходим для защиты на 20 ампер.
Range Gas (опубликовано в 2021 г.) — 120 В, 60 Гц, только переменный ток, предохранитель 15 А, требуется электрическая цепь. Также рекомендуется использовать предохранитель с задержкой срабатывания или автоматический выключатель. Рекомендуется предусмотреть отдельную цепь, обслуживающую только этот диапазон. Электронные системы зажигания работают в широких пределах напряжения, но необходимо правильное заземление и соблюдение полярности. Убедитесь, что розетка обеспечивает питание 120 В и правильно заземлена.
Range Electric (опубликовано в 2010 г.) — 220 — 240 вольт, 60 герц, правильно заземленная цепь с выключателем на 40 ампер или предохранителем с проводом №8. Для выключателя на 50 ампер требуется провод № 6 калибра.
Range Electric (опубликовано в 2021 г.) — Ознакомьтесь с рекомендациями по электроснабжению для США и Канады в этом общем руководстве по установке электрических плит.
Range Electric Отдельно стоящая двухконтурная духовка (опубликовано в 2021 г.) — ознакомьтесь с рекомендациями по электропитанию для США и Канады в этом общем руководстве по установке двух конвектоматов.
Холодильник (опубликовано в 2010 г.) — 110 — 120 вольт, 60 герц, правильно заземленная цепь, защищенная автоматическим выключателем на 15 ампер или предохранителем. Минимум домашняя жила калибра №14, предпочтительнее №12. Для обслуживания этого прибора рекомендуется отдельная (выделенная) цепь.
Холодильник (опубликовано в 2021 г.) — Требуется источник питания 115 В, 60 Гц, переменный ток 15 или 20 А с предохранителем и заземлением. Рекомендуется предусмотреть отдельный контур, обслуживающий только ваш холодильник и утвержденные принадлежности. Используйте розетку, которую нельзя отключить выключателем. Не используйте удлинитель.
Холодильник All Fridge (опубликовано в 2021 г.) — подключите устройство к отдельной электрической розетке на 115 В, 60 Гц, 15 А, только переменный ток. Избегайте подключения устройства к цепи прерывателя замыкания на землю (GFI).
Стиральная машина (опубликовано в 2010 г.) — 110–120 вольт, 60 герц, 15/20 ампер, автоматический выключатель или линия электроснабжения с предохранителем. Шнур питания должен быть подключен к должным образом заземленной и поляризованной розетке. Из-за состояния воды в прачечной также можно рассмотреть выход GFI (прерыватель замыкания на землю). Домовой провод калибра № 14 минимум для защиты на 15 ампер, калибр № 12 необходим для защиты на 20 ампер.
Стиральная машина Newer Top Load (опубликовано в 2021 г.) — 120 В, 60 Гц, только переменный ток, 15 или 20 А, требуется электропитание с предохранителем. Рекомендуется использовать предохранитель с задержкой срабатывания или автоматический выключатель. Рекомендуется предусмотреть отдельный автоматический выключатель, обслуживающий только этот прибор.
Стиральная машина Newer Front Load (опубликовано в 2021 г.) — 120 В, 60 Гц, только переменный ток, 15 или 20 А, требуется электропитание с предохранителем. Рекомендуется использовать предохранитель с задержкой срабатывания или автоматический выключатель. Рекомендуется предусмотреть отдельный автоматический выключатель, обслуживающий только этот прибор.
**Всегда сверяйтесь с местными электротехническими нормами и руководством по эксплуатации/уходу за вашим прибором.
