как их определить и что может произойти, если их соединить © Геостарт

Для правильной работы бытовых приборов, подключенных к электрической сети, обеспечения их безопасной эксплуатации, все соединения необходимо выполнить в соответствии с ПУЭ. В электрике ошибки не допустимы, в случае неверного присоединения оборудования существует риск того, что они просто выйдут из строя раньше срока, что может вызвать сбой в работе всей системы целиком.

В данной статье рассмотрим последствия некорректного подключения и правильный порядок действий во избежание непредвиденных ситуаций.

Фаза и ноль: их значение в сети питания

Электрическая сеть переменного тока состоит из рабочей фазы и пустого нуля. Термин «ноль», применяемый в электрике, обычно подразумевается, как «рабочий нуль». Наименование «фаза – это фазные проводники». Понятие «заземление» имеет непосредственное отношение к «защитному нулю».

Ноль предназначен для постоянного образования электросети при подсоединении бытовых приборов и создания заземления. По фазному проводу проходит рабочее напряжение. Для работы бытового прибора нет никакой разницы, где что находится, это учитывается только при подключении устройств.

В отличии от 2-х жильного кабеля, в котором только фаза и ноль, в 3-х фазном проводе третий провод – земля. Перед проведением монтажных работ надо разобраться с их выводами.

Что будет если замкнуть ноль и фазу

Если соединить фазный и нулевой провод, получится короткое замыкание (КЗ). В случае присоединения проводника через нагрузку, например, осветительный прибор, образуется «длинное замыкание».

При таком способе подключения ток проходит через лампу, являющуюся одновременно сопротивлением. Тот, в свою очередь, забирает некоторую часть нагрузки и преобразует электрическую энергию в тепловую.

Если соединить проводники без нагрузки (лампы), сопротивление отсутствует. Сила тока при этом увеличивается во много раз. Он старается скорее убежать, пока нет сопротивления. По этой причине:

• провода электрической сети;
• люди;
• имущество не способны выдержать подобного потока мощнейшей энергии.

Электрическая мощность обладает разрушительной силой, поэтому всё горит и плавится.

Ток КЗ многократно превышает значение при стандартной, безаварийной работе сети. Резкое повышение токовой величины объясняется законом Ома. Согласно ему, ток равняется напряжению, поделённому на сопротивление:

I=U/R.

Из данной формулы можно легко понять, что, если убрать из выражения сопротивление и свести его к самому минимальному значению, сила тока резко возрастает. Электрическая проводка не способна выдержать подобное количество энергии. Току куда-то надо деваться. При КЗ провода быстро нагреваются, начинают плавиться. В результате защитная изоляция кабеля от перегрева воспламеняется.

Есть несколько способов установления проводников:

• Рабочий фазный провод определяется с помощью отвертки, оснащенной индикатором.

Надо задеть кончиком инструмента жилу, находящуюся под напряжением. Одновременно касаемся жалом индикаторной отвертки место соединения проводов. При нажатии кнопки, расположенной на обратной стороне прибора, загорится индикатор, встроенный внутрь. Лампочка показывает присутствие потенциала, значит найдена фаза.

Существенный недостаток – вероятность некорректного срабатывания. Иногда индикаторная отвертка может среагировать на наводки в электросети. За счет этого инструмент показывает напряжение в том месте, где его не существует. Установить ноль с помощью индикаторной отвертки не получится.

• Использование контрольной лампы.

Этот метод действенный, но неоднозначный, при работе с ней требуется осторожность.

Для начала нужно собрать контрольную лампу. Самый простой вариант – взять электрический патрон с лампочкой. К его клеммам присоединяются провода со снятой изоляционной оболочкой на концах. Если не окажется под рукой патрона или не будет времени, чтобы смастерить, можно взять простую настольную лампу с вилкой для подключения в розетку.

Как и чем определить фазу и ноль

Для установления в 2-х фазной сети, где фаза, где ноль по очереди соединяется проводник лампочки к проводу, который нужно определить. Так делается поочередно каждый с каждой жилой. Для 2-х проводной сети, если при проверке загорится лампочка при соприкосновении концов, значит провод фазный, а второй – ноль. В случае, когда лампа не горит, то скорее это означает, что фазы здесь не обнаружено или нет нуля.

Такой вариант исключать не стоит. Аналогичным способом устанавливается работающая электрическая система, определяется насколько правильно проложена электропроводка.

Существует еще один метод определения фазного провода. Для этого кабель, проложенный к лампочке (контрольной), присоединяется к какой-то конструкции, как точно установленному нулю. Это может быть клемма в электрическом щитке. В случае соприкосновения другим окончанием к фазе, загорится лампочка, значит другой проводник нулевой.

В 3-х проводной электросети с помощью контрольной лампы можно установить, какой из 3-х проводников ноль, земля, фаза.

Для этого соединяется конец провода, присоединенного к контрольному прибору с лампой, по очереди к проверяемому кабелю. Здесь придется действовать принципом, когда последовательно исключаем одно за другим. Сначала найдем позиции, при которых лампочка загорается, это означает, что один из проверяемых жил является фазным, другой получается нулевым.

Затем переставляем один из контактов контрольной лампы. Тут можно фиксировать 3 разных варианта:

• Контрольная лампа не загорается.

Если испытуемая электросеть оснащена УЗО или автоматическим выключателем, эти устройства сработают. Такое положение означает только одно: свободный провод – это рабочий фазный, а подключенные к лампе – нейтраль и заземляющий проводник.

• После изменения положения контрольная лампа вспыхнула.

В такой позиции тут же отреагирует защитное устройство или автомат, это будет означать, что свободный кабель – это рабочая нейтраль, проверяемые – фазный провод и заземление.

• На электрической цепи не предусмотрено никакой защиты.

На электрической цепи не предусмотрено никакой защиты.

Контрольная лампа будет загораться в 2-х положениях. Для того чтобы установить предназначение каждого из 3-х проводов, надо отключить в электрощите кабель на вводе, присоединенный к заземляющему контуру. Затем, с помощью того же измерителя с лампой проверяются все провода, также последовательно исключая один за другим. Если не загорается лампа, значит найден заземляющий кабель.

Для того, чтобы прозвонить 3 проводника, выходящие из стены, понадобятся приборы электромонтажника: индикаторная отвертка и мультиметр. Последовательность действий:

• Определите фазу на месте любым доступным способом.
• Найдите фазный провод в электрощите или автомате, установленным на линию электроплиты плиты или всей кухни.
• Отключите защиту, отключив автоматический выключатель.

На всякий случай перед работой убедитесь в отсутствии напряжения на отключенной линии сети.

• Повторите процедуру с нейтральным проводом и с защитным заземлением.
• Соедините фазный проводник автоматического выключателя с нулем, чтобы образовался устойчивый контакт.
• Проверьте с помощью мультиметра, настроенного на соответствующий режим.

Здесь нужно прозвонить линию в месте присоединения электроплиты к сети. Для этого по очереди проверяется фазный провод с каждым из оставшихся жил. Тот, на котором фиксируется электрическая цепь, является нейтралью.

Точно также используется и заземляющий проводник. Надо его прозвонить, чтобы убедиться, что это точно земля. Для этого нужно соединить в электрощите заземляющий провод накоротко с фазой, а потом проверить цепь с помощью мультиметра на кухне.

Данная процедура поможет подключить электрическую плиту правильно и обезопасит по максимуму всех жильцов.

Что будет, если соединить фазу и ноль

Если перепутаны фазный и нулевой проводники при соединении в сеть может появиться короткое замыкание. Потому важно установить истинную картину перед началом ремонтных работ в квартире. Для проверки заземления соединяются приходящие к прибору 2 провода и устанавливается насколько корректно сделаны монтажные работы.

При ремонте приходится частично менять электропроводку, поэтому электрику нужно определить фазу, ноль и землю в коробках распайки сети. Установить фазный проводник несложно, достаточно применить индикаторную отвертку (подробно описано выше).

Если электропроводка 2-х жильная, заземления нет, значит один провод фазный, другой — нулевой. При ремонте электросети с 3-мя токоведущими кабелями, часто появляется вопрос: где ноль, а где земля. По своим характеристикам оба проводника абсолютно идентичны. Если подключить мощный электроприбор к паре фаза-земля, можно даже не увидеть разницы. При проведении замеров напряжения с помощью мультиметра, между фаза-ноль и фаза-земля будут зафиксированы почти равные напряжения.

Некоторые ошибочно думают, что можно проверить этим прибором или контрольной лампой 2 провода из 3-х. Неверная трактовка, что, там, где появится напряжение, то это и есть фазный провод с нулем. Это не так, между фазой и землей или нулем потенциал также 220 В.

В современных сетях, имеющих цветную маркировку кабелей, ситуация упрощается. В основном фаза обозначается белым или коричневым проводами, ноль – синим, иногда белым с темно-синей полоской. Заземление обычно имеет желтую защитную изоляцию с дополнительной зеленой полосой. Есть 2 НО:

• Не факт, что все электромонтажники в курсе стандартов, касающихся цветовой маркировки.
• Применены провода для 3-х фазной электросети именно с коричневым, черным, синим (желтым или белым) кабелями.

Поэтому профессионалу в электрике не нужно беспрекословно брать за основу лишь цвета кабелей, которые смонтированы другими монтажниками.

При подсоединении прибора учета

Подключением приборов учёта электроэнергии должны заниматься специализированные компании, сотрудники которых имеют допуски. Счётчик должен быть смонтирован правильно, в соответствии с требованиями производителя.

Порядок подключения прибора учета, как следует располагать контакты нулевого и фазного проводников узнать легко. Обычно схема показана:

• на крышке прибора или клеммной коробки;
• в паспорте электросчётчика;
• можно найти в интернете.

Собственник обязан иметь паспорт прибора учета. Без его наличия не будет возможности счетчик:

• установить;
• запустить в работу;
• провести очередную проверку на предмет правильных показаний.

К паспорту прибора производитель прикладывает схему подключения. Такое же обозначение присутствует на крышке коробки контактных элементов прибора учета. По этим документам собственнику будет несложно выяснить порядок подключения проводов. К тому же, достоверная информация есть в интернете.

Во время подсоединения в сеть выключателя

Установлены ПУЭ правила, по которому выключатель должен обрывать фазный провод, не ноль. Фаза – это проводник, по которому постоянно протекает электричество. На нуле его не должно быть, именно по этой причине размыкается фазный провод.

При подсоединении электрической плиты

При подсоединении электрической духовки к однофазной сети не стоит опасаться ошибок в подключении фазы и нейтрали, поскольку ничего не произойдет, система будет функционировать. Но, нежелательно путать фазу с землей, так как возникнет ситуация, когда постоянно будут выбиваться «пробки». Это чревато тем, что существует риск спалить электрощит или автомат.

В клемме розетки

Ничего страшного не произойдет, поскольку нет разницы, к какому из имеющихся в розетке контактов будет приходить фаза и ноль. Розеточный элемент сети – это не USB-порт, у которого только в одном положении возможно подключение.

Во вновь построенных квартирах электромонтажник должен выполнять разводку электросети согласно ПУЭ, включая установки розеток. Когда все сделано по установленным нормам, не нужно голову ломать над проблемой. Обязательно перед включением приборов в сеть нужно проверить розетку индикаторной отверткой и определить расположение фазного провода и нуля.

Частые проблемы и их решения

При обрыве нулевого провода возникает аварийный режим работы 3-х фазной сети. Из-за сгорания рабочего нуля, в случае неодинаковой нагрузки, на однофазных приборах, подключенных к этой сети, создается очень низкое или наоборот высокое напряжение, которое превышает номинальное значение, характерное для однофазной цепи.

В результате электрическое оборудование выходит из строя. В первую очередь это касается дорогостоящих электронных приборов:

• компьютеры;
• телевизоры;
• стиральные машины.

Такая бытовая техника наиболее чувствительна к колебаниям напряжения электросети, особенно к его повышению.

Запутаны фазный и нулевой провода в клемме розетки

Две одинаковые фазы в розетке – это одна из распространенных неисправностей, когда вместо нуля в обоих гнездах 220 В. Причин появления той ситуации бывает 3:

• Повреждаются контакты на вводе в дом или квартиру.

Такая ситуация характерна для частных зданий старой постройки.

• Обрывается ноль в распределительной коробке или за ней.

Подобная ситуация часто возникает из-за ослабления контакта в местах соединения проводников. Иногда в распределительной коробке переламываются провода, особенно алюминиевые, из-за частого сгибания.

• Возникает замыкание фазы и нуля в случае пробоя защитной изоляции.

Тогда в розеточном блоке обрывается нулевой провод. Такая ситуация может возникнуть в любом месте проводки, но чаще бывает на тех участках, где электромонтажник производил коммутацию проводов в:

• распределительном квартирном щитке квартиры;
• коробе для распайки жил;
• розетке.

Иногда разрушается изоляция кабеля и возникает обрыв нулевой жилы, из-за которого на фазе возникает контакт. Это проверяется с помощью мультиметра.

В 2-х проводной сети установить какой из проводов фазный, какой нулевой достаточно просто. Проверка производится самым простым методом.

Для этого надо найти только фазу, так как 2-й будет точно нулевым. С этой целью используется индикаторная отвертка. Последовательность действий описан выше.

В 3-х проводной сети все чуть сложнее, поскольку существует заземление.

Фаза находится с помощью отвертки-индикатора. Это универсальный прибор, нужный инструмент каждого владельца квартиры.

Рекомендуется пройтись по всей схеме, начиная со входа в электрощит, подтянуть ослабленные контакты, проверить обрыв нулевого провода в распределительной коробке, особенно внимательно алюминиевые проводки.

Обрыв нулевого проводника с замыканием на фазу

При такой ситуации в розетке определяются индикаторной отверткой «две фазы». Если отключить все приборы, напряжение не пропадает. Подобное случается, когда сверлятся стены и забиваются гвозди. Сверло попадает в 2-х жильный провод, который называют «лапшой», острый крепеж его деформирует так, что в месте разрыва нуля плавится и он касается фазы.

Иногда дюбеля, попадая в провода, создают КЗ. Тогда отгорает нулевая жила, гвоздь контактирует с фазой. Для нахождения подобных неисправностей, лучше начать с касания индикаторной отверткой всех металлических крепежей, забитых в стену. При обнаружении на них напряжения, надо именно «здесь копать».

Как сделать, чтобы выключатель разрывал фазу, а не ноль

Для обеспечения работы осветительных приборов нужно 2 провода: фазный и нейтральный. По классическому варианту в схеме присоединения к сети источника освещения нулевой провод подключается напрямую, а фаза приходит на выключатель и разрывается. Может показаться, что, если поменять жилы между собой, светильник нормально будет работать, выключаться и включаться. Однако этот способ неправильный. Согласно пункту 6.6.28 ПУЭ, разрываться должен исключительно фазный провод.

Когда фаза идет напрямую, а ноль разрывается на выключателе, то при отключении светильника патрон остается под напряжением. В случае необходимости замены лампы, при соприкосновении с ним ударит током.

Есть другая проблема: свечение или мигание светодиодных ламп, если сделать так, что постоянно подается фаза на патрон. За счет этого существенно сокращает срок службы приборов.

Установить выключатель дома можно своими силами. Для этого надо разбираться в схеме подключения, знать последовательность действий.

Установка одноклавишного выключателя

Схема достаточно простая: от щитка нулевой провод (N) прямо приходит на прибор освещения, а фазный (L) идет к выключателю. Фаза должна разрываться (писали об этом раньше).

В данном примере выключатель подключается без распределительной коробки.

Последовательность действий:

• Вначале надо выбрать место для установки коробки под прибор.

При помощи перфоратора и коронки высверливается отверстие нужного диаметра. Выключатель должен стоять ровно.

• Убеждаемся в том, что напряжение на проводе, протянутом от электрощита, отсутствует.

В коробке 2 кабеля: первый от щитка, второй уходит на источник освещения.

• Разделываем защитную изоляцию провода.

Оставляем приблизительно по 15 см, лишнее надо откусить пассатижами. Желто-зеленая жила – заземляющий проводник, идет на светильник. Бело-синий – ноль, уходит к нему же. А белый – фазный провод, его подключаем через выключатель.

• Надо бело-синий и желто-зеленый жили очистить по 5 см, затем скрутить друг с другом, поскольку нулевой и заземляющий провода идут непосредственно на светильник.
• Соединяем их между собой пайкой, затем обматываем изоляционной лентой.

Надо отвести по разным сторонам для удобства.

• Белые проводники зачищаем изолентой около 1 см.

Провод, приходящий от электрощита, подключается к верхней точке, имеющий маркировку L, идущий на источник освещения – к нижней, обозначенному стрелкой. Присоединенные кабеля осторожно размещаем внутри коробки, затем надеваем клавишу. При надавливании она сама защелкивается, потом надо вставить выключатель. Остается прикрепить с помощью саморезов, используя шуруповерт или простую отвертку. В конце работ подаем напряжение, чтобы проверить работоспособность выключателя.

Заключение

Определение фазного провода, нуля и заземления – важные и ответственные действия при подключении бытовых приборов. От правильности зависит безопасность при эксплуатации устройств.

каким цветом фаза, ноль, земля

При работе с электричеством используется большое количество кабелей разных размеров и цветов. Чтобы всегда подбирать правильное изделие существует маркировка проводов по цветам. Так, отдельные кабели всегда обозначаются одинаковым цветом для удобного их использования. Например, цвет провода заземления всегда оформляется в зелено-желтую изоляцию, а цвет фазы – зелёный. Это позволяет без тестов определить назначение провода и сделать при необходимости правильное соединение с другой веткой.

В том случае, если в сети несколько фаз и нулевых проводов, они маркируются цветами согласно своду правил по работе с электричеством. Обычно это окраски, приближенные к основному цвету, но в зависимости от сети они могут отличаться.

Содержание

• 1 Электробезопасность
• 2 Специфика различных видов кабельной продукции
• 3 Для чего необходима маркировка
• 4 Правила маркировки токоведущих частей согласно ПУЭ
  • 4.1 Маркировка по цвету
  • 4.2 Буквенная маркировка проводов
• 5 Что обозначают цвета проводов в электрике
  • 5.1 Стандартная цветовая маркировка шин и проводов для сетей трехфазного переменного тока
  • 5.2 Стандартная цветовая маркировка для проводов и шин сетей постоянного тока
  • 5.3 Фаза, ноль и земля в электропроводке
• 6 Маркировка алюминиевых кабелей
• 7 Маркировка отдельных электрических кабелей
• 8 Проводка внутри дома
  • 8.1 Подводка к электроплите
  • 8. 2 Нейтральный провод
• 9 Правила соблюдения расцветки электропроводки при монтаже
• 10 Если кабель уже проложен, как нанести маркировку

Электробезопасность

Переменный электрический ток напряжением 220 V или 380 V опасен для человека. Неосторожное прикосновения к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, чревато тяжелым ожогом или смертельной травмой!

Для этого ПУЭ дает ответ не только на вопросы: какого цвета провод заземления, или что такое РЕN, но для чего это нужно.

Чтобы максимально защитить человека от возможного воздействия электротоком, были приняты системы электробезопасности, характеризующиеся одним или несколькими факторами, такими как:
1. заземление;
2. защитное зануление;
3. разделение сетей трансформатором.

Для обеспечения безопасной работы в действующих электроустановках до 1 кВ применяются пять систем заземления: ТN-С, ТN-S, ТN-С-S, ТТ, IТ с разными способами заземления, зануления и разделения сетей.

ПУЭ определяет каждую из систем как:
• ТN-С, где рабочий ноль N и заземляющий РЕ проводники совмещены в одном проводе РЕN. Характеризуется: применением кабеля с четырьмя жилами в трехфазной сети и двухжильным кабелем в однофазной. Это самое старое устройство электросетей, еще повсеместно встречается, по соображениям экономии, например, в уличном освещении.
• ТN-S, где рабочий N проводник и заземляющий РЕ разделены начиная от питающего трансформатора и до конечного потребителя. Такие сети изготавливают из пятижильных кабелей для трехфазной сети и трехжильных проводов в однофазной сети.
• ТN-С-S, где имеется один совмещенный РЕN проводник четырех жильного кабеля, от питающего трансформатора до группового щитка на вводе в здание, который далее разделяют на N и РЕ, соответственно на пяти и трехжильные проводки. Это наиболее распространённая система построения сетей электроснабжения зданий и сооружений.
• ТТ, где имеется только один рабочий N проводник, а заземляется только корпус электрооборудования. В такой системе используются четырех и двухжильные проводки соответственно. Так, устроены в основном воздушные линии электропередач.
• IТ, где от питающей электросети электроустановка отделена трансформатором и полностью изолирована от земли. Это самая безопасная система для человека, применяется для потребителей только специального назначения.

Таким образом, цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.

Специфика различных видов кабельной продукции

Прежде, чем вести разговор о маркировке, стоит определить, в чем же разница между кабелем, проводом и шнуром. Различные виды кабелей могут использоваться не только на поверхности, но и под землей, и в воде. Это возможно потому, что одна или несколько изолированных жил защищены специальной оболочкой, которая может быть изготовлена из различных материалов, способных противостоять агрессивным условиям внешней среды.

Что касается электрических проводов, то в них тоже имеются скрученные или изолированные друг от друга проволоки или жилы. Они покрыты защитной неметаллической оболочкой или обмоткой, которая не предполагает их прокладку в земле.

Шнуром называют провод, в котором находятся гибкие и изолированные жилы. С помощью этого вида кабельной продукции осуществляется подключение к сети различных бытовых устройств, приборов, которые подвижны или часто перемещаются с места на место.

Классификация кабельной продукции в зависимости от назначения выглядит следующим образом:
1. Силовые изделия. К ним относятся провода СИП и ВВГ. Последняя разновидность годится для монтажа электропроводки и освещения внутри помещений, подключения электроустановок. Самонесущий изолированный провод (СИП) применяется при строительстве воздушных линий электропередач и создании ответвлений к жилым домам и постройкам. Количество токопроводящих жил в изделиях с маркировкой ВВГ варьируется от 1 до 6. Для СИП-разновидности этот показатель колеблется от 1 до 4.
2. Назначение радиочастотных кабелей – это передача сигнала от одного устройства к другому.
3. Контрольные изделия нужны для питания устройств и незаменимы в системах дистанционного управления. ГОСТ допускает в них количество токопроводящих жил от 4 до 37 шт.
4. Чтобы на расстоянии координировать работу приборов и устройств, наравне с контрольным видом применяют провода управления. Токоведущих жил в таких изделиях может быть от 3 до 108 шт.
5. Отдельный вид кабеля связи потребуется для того, чтобы абоненты имели возможность обмениваться информацией на расстоянии. Внутри этой группы существует разделение на высоко- и низкочастотные типы продукции.

Для чего необходима маркировка

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства.

При расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли нуль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.

Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

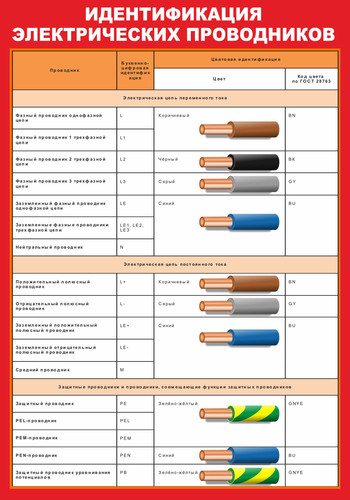

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:
• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
• Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:
1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

2. Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
3. Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
4. Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
5. А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Что обозначают цвета проводов в электрике

Цветная изоляция проводников сегодня – неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение – отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это – удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.

Цветовая маркировка проводов дает точное обозначение каждому проводнику. Цвет изоляции жилы определяет ее назначение в группе из нескольких проводников и облегчает процесс коммутации и монтажа.

Такое решение исключает возможные ошибки, способные привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.

Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.

Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.

Стандартная цветовая маркировка шин и проводов для сетей трехфазного переменного тока

В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, а также шины, окрашены в следующие цвета, соответственно фазам:
• Фаза «А» – окрашена в желтый цвет;
• Фаза «В» – окрашена в зеленый цвет;
• Фаза «С» – окрашена в красный цвет.

Стандартная цветовая маркировка для проводов и шин сетей постоянного тока

Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.

В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.

Фаза, ноль и земля в электропроводке

Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если разводку в помещении выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль», они просто сориентируются по цвету.

Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная – или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом Р 50462 «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.

Функция маркировки – создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ. Какой же расцветкой, согласно ГОСТу, должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).

Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) – желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

Так, нулевые провода маркируются следующими цветами:
1. Нулевой рабочий провод (N) – маркировка синим цветом;
2. Нулевой защитный провод (PE) – маркировка желто-зеленым цветом;
3. Нулевой совмещенный провод (PEN) – маркировка желто-зеленым цветом с синими метками на концах либо наоборот.

Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый. Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.

Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.

Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, и ни подключения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».

Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.

Маркировка алюминиевых кабелей

АППВ 2х6-380 – провод алюминиевый, с покрытием из ПВХ, плоский, имеет разделитель (про определение немного ниже), 2 жилы сечением по 6 мм. Нужно отметить, что буквенное обозначение используется в основном для высоковольтных вариантов.

Цветовая маркировка помогает определить назначение кабеля. Она используется для телефонных шнуров, бытовых приборов (вентилятора, видеокамеры), средств передвижения (ВАЗ и прочие) и т. д. Именно эти данные наиболее важны при установке кабелей или разводки электрики в новом доме.

Как определить назначение и типы проводов по маркировке цветом, согласно ПУЭ 7:
• Голубой – рабочий ноль;
• Зеленый – это нулевой защитный;
• Черный – заземление или «земля»;
• Белый – это цветовая маркировка проводов фаза ноль.

К слову, у разных производителей могут быть различные виды обозначений. Например, кабель фазы может быть белым, розовым, желтым, оранжевым, серым, красным, поэтому будьте внимательны при монтаже или снятии шнуров. При подключении фазовых кабелей к люстре или розетке, следите за тем, чтобы цвета соединяемых кабелей совпадали.

Маркировка отдельных электрических кабелей

В каждом бытовом устройстве используется своеобразная система обозначений.

У клавиатуры для ноутбука или блока питания компьютера:
1. Красный – стандартный USB VDC, провод подключения клавиатуры Defender Accord km-4810L и прочие.
2. Белый – для разъема USB D, при этом зеленым определяется D+.
3. Черный – предназначен для входа GND (есть в наушниках).

Будьте внимательны, черный и красный провода также используются, чтобы подключить кулер охлаждения для электрооборудования.

За что отвечают провода магнитолы по цветам:
• Черный – земля или подключение к массе двигателя.
• Красный – шнур питания.
• Желтый – питание, соединяется с красным.
• Синий (если есть) – управление антенной и прочими функциями магнитопроводов.

Купить провода нужного вида (СИП, монтажные, гибкие и прочие) можно в специализированных магазинах, где маркировка также указывается в сертификате и паспорте изделия. Цена зависит от вида шнура.

Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.

Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.

Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.

Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:
1. синий – ноль;
2. желто-зеленый проводник – заземление;
3. черный проводник – фаза А;
4. коричневый проводник – фаза В.

Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.

Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.

Проводится маркировка проводов по цвету, буквам и цифрам. ГОСТ до 2009 г более широко трактовал возможности маркировки проводов. Начиная с 2009 г стандарты пересматривают в сторону более четкой классификации цветов и исключают примечания, позволяющие не маркировать проводники.

В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:
• Фаза А – L1, желтый – рекомендован коричневый.
• Черный рекомендован в фазе В – L2, зеленый.
• Фаза С – L3, красный – рекомендован серый.
• Нулевой проводник – N синий.
• Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
• Заземляющий проводник – PE, желто-зеленый.

Данная комбинация не подразумевает ни направление вращения, ни фазировку.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.

Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.

В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету, воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.

Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.

Правило 6 и ответвления для специалистов-электриков

03 апреля 2020 г. Новости

Одна вещь, которую мы, как производители продуктов, используемых подрядчиками-электриками и электриками, – это искать продукты и процессы, которые можно стандартизировать. Стандартизация означает лучшее предварительное планирование производства, что означает меньше труда и больший объем, что приводит к более низким ценам для подрядчиков по электрике и электриков от нас.

Одним из стандартов для электротехнической промышленности является цветовая кодировка 3-фазной цепи. Для низкого/среднего напряжения правилом являются черные, красные и синие провода с идентифицируемой соответствующей нейтралью. Для высокого напряжения (ВН) это коричневый, оранжевый и желтый провода и снова с идентифицируемой соответствующей нейтралью. На этом этапе последовательность нумерации может варьироваться от подрядчика по электроснабжению к подрядчику по электроснабжению. Один подрядчик может просто пометить провода как №1–6, при этом первые два черных провода пронумерованы №1 и №2, два красных провода №3 и №4, два синих провода №5 и №6 и шесть белых. фаза полосатая (2 полоски черные, 2 полоски красные, 2 полоски синие). У другого подрядчика по электротехнике они могут чередоваться, поэтому первый черный провод – № 1, красный провод – №2, синий провод – №3, а второй из каждого провода – №4, №5, №6 соответственно, а белые также пронумерованы №1. -6, чтобы их можно было спарить. Третий может попросить два красных №28, а №33 два синих №29.и № 30, и два черных № 31 и № 32, причем нейтральные белые должны быть поэтапными, полосатыми и пронумерованы соответственно. В то время как другой подрядчик-электрик может запросить два 3-х цепных соединения, одно из которых помечено как «нечетное», а другое — как «четное», и каждое из них содержит черный, красный, синий проводник и соответствующую нейтраль.

В трех из этих четырех примеров используется стандартное правило для трехфазных цепей. В стандартной трехфазной цепи три фазы перечислены как «A», «B» и «C» на панели. Левая и правая стороны имеют эти фазы, поэтому фаза A слева — это цепь 1, фаза A справа — цепь 2, фаза B слева — цепь 3, справа — цепь 4, а фаза C — цепь 2. Цепь 5 слева и цепь 6 справа.

Теперь, если вы стандартизируете цвета трех фаз, чтобы они всегда были одинаковыми, фаза A всегда будет черной, фаза B всегда будет красной, а фаза C всегда будет синей. Большинство подрядчиков по электротехнике обычно принимают этот принцип, и очень редко мы видим 6 цепей, требуемых в одном цвете. Тем не менее, мы все еще видим много запросов, подобных этому, где фазовые линии разбиты на общепринятые цвета: черный, красный и синий, которые затем нумеруются последовательно от 1 до 6, поэтому нет двух проводников черного цвета с обоими номерами. 1.

Таким образом, электротехническая промышленность разделилась на два лагеря: один использует описанный выше последовательный метод, а второй (который составляет большинство) использует то, что известно как «Правило шести».

В коммерческих электрических системах среднего напряжения 120/208 В и высокого напряжения 277/480 В есть три фазы — A, B и C. Каждая фаза имеет один из трех цветов — черный, красный или синий для низкого напряжения. и среднего напряжения и коричневый, оранжевый, желтый для высокого напряжения. Каждая фаза получает соответствующую нейтральную цепь (хотя в редких случаях цепь может иметь общую нейтраль). Для низкого и среднего напряжения в цепях используется белый проводник для цепей нейтрали и высокого напряжения. Фаза A — это цепи 1 и 2 (черные), фаза B — цепи 3 и 4 (красные), фаза C — цепи 5 и 6 (синие). Затем он начинается с фаз. Фаза A — это цепи 7 и 8 (черные) и далее по линии. Цепи фазы А всегда имеют черный провод. Цепи фазы B всегда имеют красный провод. Цепи фазы C всегда представляют собой синий провод. Кажется, достаточно легко запомнить. Отсюда и появилось название «правило 6».

Каждое число, кратное 6, всегда синее: 6, 12, 18, 24, 30, 36, 42, 48, 54, 60. Запрос №1 и №2 черным, №3 и №4 красным, и № 5 и № 6 синего цвета подпадают под это правило. Что касается той, которая продолжалась до следующей панели с двумя блюзами № 29 и № 30, это все еще Правило 6. № 30 делится на 6 и уберите один, у нас есть № 29. Отличительной особенностью этого правила является то, что электрику не нужно запоминать все эти числа или какие из них четные, а какие нечетные. Все, что нужно помнить профессионалу-электрику, это то, что синий кратен 6, а также цветовая схема черный, красный, синий. Как только электрик узнает это, становится легко вычислить другие цвета цепи, найдя ближайшее число, кратное 6, и вернуться назад.

Например, если вам нужно протянуть провод для цепи 27, вы найдете ближайшее число, кратное 6, то есть 30. Поскольку 29 и 30 оба синие, это означает, что 27 и 28 оба красные, поэтому цветной провод необходимо установить для контура 27 будет красный. Это работает независимо от номера проводника. Если подрядчики по электротехнике упростят свою нумерацию, чтобы она соответствовала слотам в электрических щитах, в которых установлены ответвления, можно заметить, что нумерация слева нечетная, а справа четная.

Если панель имеет 42 слота, то имеется 21 цепь с каждой стороны и 7 полных фазных линий. Это означает, что фабрика может стандартизировать конфигурации связанных кабелей до 42 цепей, что позволяет иметь ограниченный запас, который затем нужно просто обрезать по длине и отправить после получения заказа. Это помогает четко обозначить коробку панели для каждого барабана, чтобы № 41 для панели 1 не путался с № 41 для панелей, 2, 3, 4 и так далее.

Однако до тех пор мы с радостью настроим каждый заказ кабеля в комплекте, чтобы удовлетворить любые потребности наших клиентов.

Ознакомьтесь с нашей статьей о 8 шагах протягивания провода через кабелепровод.

Краткое руководство по цветовым кодам электрических проводов

Электрические провода отличаются многими деталями, включая тип провода, материал, толщину, количество проводов в кабеле, тип и толщину изоляции и т. д.

При построении электрической системы очень важно следовать схеме / схемам электромонтажа — чтобы различать провода в электрических системах, провода бывают разных цветов, и знание того, какой цвет куда идет, имеет первостепенное значение.

Опубликовано: 6 августа 2022 г.

Стандарты цветовой маркировки электрических проводов различаются в разных странах. Как всегда, если вы не уверены, наймите местного сертифицированного электрика (или компанию), чтобы помочь вам с проводкой — лучше перестраховаться, чем потом сожалеть.

Эта статья посвящена цветовым кодам электропроводки США.

Питание постоянного тока (постоянный ток) Цветовые коды

Электричество постоянного тока обычно используется в автомобильной, морской и солнечной промышленности. Многие люди уже видели соединительные кабели и знают, что красный — положительный, а черный — отрицательный.

Поскольку в большинстве автомобилей отрицательный вывод аккумуляторной батареи подключен к шасси, «минус» и «общая земля» совпадают.

Однако во многих устройствах постоянного тока также имеются специальные провода для «общего заземления», обычно белого или серого цвета. Таким образом, в приложениях постоянного тока цвета проводов следующие:

• Положительный (не общий): красный,
• Минус (не общий): черный,
• Общая земля: белый или серый.

Опять же, белый или серый провод (общая земля) не используется в соединительных кабелях, зарядных устройствах 12 В и подобных устройствах, поскольку порт отрицательной клеммы аккумулятора подключен к шасси автомобиля и выступает в качестве общего заземления.

120/208/240 В переменного тока (переменного тока) Питание Цветовые коды

120 В переменного тока, 208 В переменного тока и 240 В переменного тока обычно используются в жилых помещениях и офисах. Цвета проводов для этих напряжений следующие:

• Фаза 1: черный,
• Фаза 2: Красный,
• Фаза 3: Синий,
• Нейтральный: белый,
• Заземление: оголенный провод, зеленый или зеленый с желтыми полосами.

277/480 В переменного тока (переменного тока) Питание Цветовые коды

277 В переменного тока и 480 В переменного тока обычно используются в промышленности.
