Какой провод нужно использовать для подключения электроплиты . Электропара

Новая электроплита или варочная панель – большая радость для
хозяйки, поскольку обычно она обладает теми функциями, которые были недоступны
ранее. Современные модели могут работать в разных режимах мощности да и
выглядят гораздо презентабельнее. Поскольку обычно в комплекте находится только
сам прибор, нужно заранее выяснить: какой провод следует использовать для
подключения электроплиты.

Основным критерием выбора провода для электроплиты являются
характеристики проводки – однофазная или трехфазная. В домах старой постройки
сеть однофазная и чаще всего выполнена с использованием алюминиевых проводов.
Новостройки оснащаются трехфазной сетью с медными проводами, имеющими более
высокие  характеристики.

В данной статье мы рассмотрим отличительные особенности
проводки в квартире, правильный выбор кабеля для электроплиты (сечение и длину),
а также пройдем все этапы ее подключения.

Расчет мощности
электроплиты

Если вы купили электроплиту и обнаружили отсутствие провода
в комплекте, придется самостоятельно
озаботиться его выбором, обращая основное внимание на марку и сечение.

Основным критерием выбора провода для электроплиты является
мощность прибора. Подробную маркировку можно найти на задней панели, обычно она
указывается на специальной табличке.

На маркировке первым делом смотрим на показатели суммарной
мощности: некоторые модели потребляют до 11 кВт, такие модели подходят для
профессионального использования, но никак не для квартиры, где есть предельно
допустимые значения потребляемой мощности. Расчетная нагрузка квартир зависит
от категории дома и условий обслуживающей компании.

Согласно Инструкции по расчету электрических нагрузок жилых
зданий РМ-2696, жилые дома I категории не имеют верхнего ограничения уровня
электрификации быта, который определяется заказчиком. Жилые дома II категории
имеют два уровня электрификации быта: с газовыми плитами и с электроплитами.

Для домов с электроплитами возможно получить о 8,8 до 11 кВт
на квартиру, это суммарная мощность, поэтому выбирать плиту нужно с учетом
данного параметра. Самый оптимальный вариант – до 6 кВт. Данные о мощности
можно также найти в техническом паспорте изделия.

Определяем сечение
провода для электроплиты

Итак, сеть в доме может быть однофазной или трехфазной. Если
вы живете в новом доме, можете смело выбирать провод для трехфазной сети.
Определить тип проводки можно и визуально, достаточно посмотреть на провод,
который идет к  электроплите. Если в
кабеле всего три жилы, проводка однофазная. Если вы видите 5 жил, сеть
трехфазная.

Выбор провода  для
электроплиты зависит также от того, открытая проводка или закрытая. В таблице
приведены значения сечения кабеля для разных материалов и разного типа
проводки.

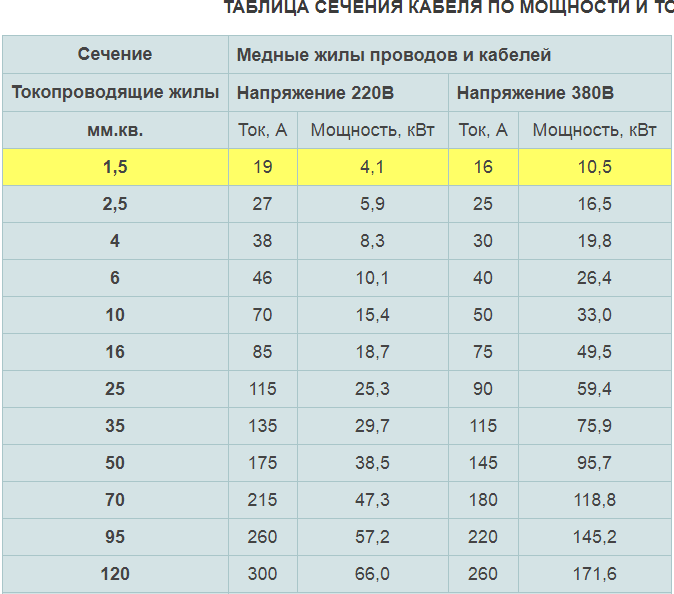

Таблица сечения кабеля в зависимости от типа проводки

Выбор марки провода для
электроплиты

Существует множество видов проводов, от
обычного соединительного провода до многожильных толстых кабелей,
использующихся при уличной прокладке. Как выбрать нужный провод для
электроплиты?

В первую очередь нужно понимать, что
потребуется два вид провода: один пойдет от розетки до вводного автомата,
второй – от розетки  до электроплиты.

Для подключения электрической плиты к автомату лучше всего
использовать многожильные медные кабели, которые обладают достаточной гибкостью
и могут быть легко уложены по периметру помещения. Самый распространенный
вариант – провод ВВГ 3х6  3-х жильный,
медный сечением 6 мм², он прослужит до 30 лет!

Кабели ВВГнг (негорючий), NYM будут подороже, но ведь
плиту подключают один раз, можно немного потратиться. Если прибор малой
мощности до 6 кВт, можно использовать аналогичный провод сечением не менее 4
мм².

Для подключения электроплиты к розетке широко используется
ПВС (провод соединительный в ПВХ изоляции),
он обладает многопроволочной многожильной конструкцией и может
использоваться в сети с напряжением до 660 В (в трехфазной сети напряжение 380
В).

Данный вид провода не подходит для стационарной проводки, однако служит
прекрасным соединителем, что нам и нужно. Срок службы до 10 лет.

Особенности
подключения электроплиты

Мы определились с типом проводки и видами кабеля, теперь
нужно разобраться с подключением электроплиты.

Данный прибор потребляет много мощности, поэтому и речи быть
не может о его подключении к розетке с другими электроприборами. Для
электроплиты выбирается отдельная розетка. Можно подключить плиту напрямую к
автомату без розетки, но данный способ уместен лишь в том случае, если
промежуточный электрощит находится в квартире. В противном случае как вы будете
мыть плиту, если не сможете отключить ее от сети?

Представим, что в квартире расположен электрощит. Для
электроплиты нужно выделить отдельную линию с автоматом для безопасности.
Номинал автомата выбирается в зависимости от сечения кабеля. В таблице указано
соответствие номинала автомата сечению выбранного провода.

Поскольку сечение кабеля должно быть не менее 4 мм², номинальный
номинал автомата будет 25 ампер для однофазной проводки и 32 ампера для
трехфазной.

Для подключения электроплиты к автомату лучше обратиться за
помощью к профессиональному электрику – это разовая работа и выполнить ее лучше
качественно, без риска для жизни и здоровья.

Какой кабель нужен для подключения электроплиты

Владельцы квартир и жилых домов при проведении электромонтажных работ, задаются вопросом какой кабель нужен для электроплиты.

Наши специалисты дают разъяснения.

В первую очередь необходимо понимать какой уровень напряжения приводится в ваше помещение (380 В или 220В) Сказать обывательским языком: три фазы или одна?

Давайте рассмотрим вариант при напряжении 220 В (одна фаза)

Сечение кабеля для электроплиты необходимо рассчитывать исходя из потребляемой мощности, например, плита имеет мощность 7.5 кВт. Cos f = 0,96 (усредненные данные согласно паспорта на электроплиты)
Для определения сечения проводника нам необходимо найти ток, токи находим по формуле (обратите внимание, что напряжения берется в киловольтах 220В = 0,22кВ):

I=P/ Cos f/U
I-в Амперах
Р-мощность прибора (в киловаттах)
Cos f-коэффициент мощности
U-уровень питающей сети (в киловольтах)
7,5/0,96/0,22=35,5 А
35,5 А-это максимально возможный ток в кабельной линии, питающей электрическую плиту
Почему максимально возможный-это тот ток, который будет протекать при одновременном включении всех конфорок, и то на период их разогрева.
Согласно ПУЭ 7 Таблица 1.3.6. сечение проводника должно быть не менее 4 мм. кв.
Но согласно правил (СП 256.1325800.2016 «Электроустановки жилых и общественных зданий
Правила проектирования и монтажа») п. 10.2 указано, что сечение проводника для однофазных плит должно быть не менее 6 мм. кв.

Линии для питания однофазных электроплит должны выполняться медными проводниками сечением не менее 6 мм2

Следовательно, кабель для питания однофазной электроплиты должен быть сечением не менее 6 мм. кв., например, кабель ВВГ нг (A) LS 3х6 мм. кв.

Теперь рассмотрим вариант при напряжении 380 В (три фазы)

Возьмем те же характеристики для электроплиты, мощность 7,5 кВт, Cos f = 0,96.
Считаем по той же формуле поиска тока, но с учетом напряжения 380 В (три фазы) (обратите внимание, что напряжения берется в киловольтах 380 В = 0,38 кВ):
I = P / (корень (3) * 380V * Cos f).
I-в Амперах
Р-мощность прибора (в киловаттах)
Cos f-коэффициент мощности
U-уровень питающей сети (в киловольтах)
I=7,5/(1,73*0,38*0,96)=11,88

11,88 А-это максимально возможный ток в кабельной линии, питающей электрическую плиту
Согласно ПУЭ 7 Таблица 1.3.6. сечение проводника должно быть не менее 2,5 мм. кв.
При проектировании электроснабжения квартир, наши специалисты всегда закладывают провод для питания трехфазной электроплиты сечением не менее 4 мм. кв., например, ВВГ нг (A) LS 5х4 мм. кв.
Так же при расчете кабеля на электроплиту необходимо учесть длину кабельной трассы, с целью уточнения падения напряжения на кабельной линии, если оно менее 25 м, то дополнительный расчет падения напряжения производить не следует.
Обращаем ваше внимание, что, если вы планируете подключить к кабелю для электроплиты еще и духовой шкаф, то вам необходимо увеличить сечение на уровень увеличенной мощности, но расчет тока для двух потребителей на одной кабельной линии выполняется иначе!

О типах и видах розеток для электроплиты, вы можете узнать из этой статьи.

О кабеле для подключения бытовых розеток, читайте в этой статье.

Формули и расчеты

Расчет освещения строительной площадки

Как считать электрическую мощность?

Виды аварийного освещения

Схема аварийного освещения

Однолинейная схема электроснабжения

Проверка аварийного освещения

Когда включается эвакуационное освещение?

Эвакуационное освещение требования:

Какой кабель нужен для розеток?

Кабель для электроплиты

Установка УЗО на уличные розетки, ставить или нет?

Какая высота установки вызывных панелей для МГН ?

Высота ручного пожарного извещателя

Кабель ввгнг-ls или ппгнг-hf, какой выбрать

Что такое «момент нагрузки»

Проектирование электроснабжения

Проектирование СКС

Проектирование диспетчеризации

Проектирование АПС

Пожарная безопасность стадионов

Среди общественных зданий, сооружений спортивные, физкультурно-оздоровительные объекты выделяются повышенной…

подробнее

Монтаж слаботочных систем.

ч.2

Слаботочные системы — это локальные сети, работающие на безопасном уровне для жизни человека. Благодаря…

подробнее

Освещение в квартире

Правильная организация освещения в квартире служит основным фактором создания теплой атмосферы уюта и комфорта, в которую…

подробнее

Беспроводные локальные сети

Беспроводная локальная сеть ( WLAN ) — локальная сеть, в которой соединения между сетевыми устройствами…

подробнее

Пожарная безопасность гостиниц

При планировании поездки в новые города, знаменитые природными, историко-архитектурными достопримечательностями, путешественники…

подробнее

Теплый пол электрический в ванной

Ванна – это именно то место, где больше всего хочется ощущать тепло не только телом, да еще и мокрым,…

подробнее

Как подключить розетку 120/240 В для электрической плиты

Электрические кухонные плиты требуют особой проводки, поскольку для них требуется цепь на 120/240 вольт и розетка. В то время как газовые плиты также подключены к розетке, чтобы обеспечить питание для работы таймеров, вентиляторов и других аксессуаров, в этих плитах используются простые бытовые цепи на 120 вольт. Электрическая плита, с другой стороны, использует ток 120 вольт для тех же целей, но также использует ток 240 вольт для нагрева нагревательных элементов плиты и нагревательных змеевиков духовки. Следовательно, требуется розетка на 120/240 В и цепь с независимым нейтральным проводом, который обеспечивает обратный путь для 120-вольтовой части цепи.

В этом отношении электрическая плита очень похожа на электрическую сушилку для белья, в которой также используется розетка на 120/240 вольт. В сушилке для белья таймер и барабанная камера питаются от тока 120 вольт, а нагревательный элемент сушилки питается от тока 240 вольт.

Отдельностоящие и вставные диапазоны

Розетка обычно требуется только для отдельно стоящих вертикальных плит. Встраиваемые варочные панели или настенные духовые шкафы обычно имеют жесткую проводку , , при этом проводка цепи подключается непосредственно к панели подключения прибора, без использования штепсельного шнура и розетки.

Следующие инструкции написаны для отдельно стоящих вертикальных модулей.

Цепи для электрических плит

Перед подключением концевой розетки, к которой вы будете подключать диапазон, необходимо выполнить некоторые предварительные действия. Во-первых, вам понадобится 240-вольтовая цепь с соответствующей номинальной силой тока, проложенная от панели главного автоматического выключателя до места, где вы хотите установить розетку. В то время как некоторые домашние мастера обладают необходимыми навыками для запуска новых электрических цепей с панели автоматического выключателя, это почти всегда работа для профессионального электрика. Такая работа может быть довольно опасной, если вы не знаете, что делаете. Он включает в себя установку нового автоматического выключателя на 240 вольт и прокладку электрического кабеля через стены к розетке плиты.

Электрическая цепь, питающая электрическую плиту, должна иметь достаточную силу тока для обеспечения необходимой мощности плиты. Потребляемая мощность диапазонов варьируется в зависимости от номинала устройства, но в большинстве случаев требуется 50-амперная цепь 240 В, подключенная проводом № 6. Для меньших диапазонов может потребоваться схема на 40 ампер, соединенная проводом №8. В любом случае цепь подключается трехжильным кабелем, включая белый, черный и красный провода, а также оголенный медный провод заземления.

Правила NEC

Национальный электротехнический кодекс (NEC) имеет разные правила для разных типов диапазонов. Встраиваемые диапазоны обычно жестко подключены, а размеры проводников цепи должны точно соответствовать мощности, указанной на паспортной табличке устройства. Но схемы для подключаемых отдельно стоящих диапазонов на самом деле могут быть ниже номинальных значений, указанных на паспортной табличке. Если мощность составляет 12 000 Вт или меньше, схема может быть рассчитана только на 8 000 Вт. Это означает, что для этой духовки мощностью 12 000 Вт вы можете поставить новую розетку с кабелем № 8 AWG и выключателем на 40 ампер, а не кабелем № 6 и выключателем на 50 ампер.

NEC делает это допущение, потому что паспортная табличка основана на том, что духовка и горелки одновременно работают на высокой мощности, что случается не очень часто. Но если вы когда-нибудь устраивали большой ужин, вы знаете, что иногда случается зажигание всего сразу и в течение длительного времени. Поэтому рекомендуется подключать цепь диапазона с помощью 50-амперного выключателя и кабеля № 6 калибра.

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателем

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Подключение шнура питания к плите

Еще одним предварительным шагом является подключение шнура питания прибора к плите. Большинство диапазонов поставляются без шнура питания; это компонент, который вы должны купить отдельно и подключить самостоятельно. В отличие от установки схемы, подключение шнура питания относительно несложная работа, поэтому большинство домашних мастеров могут сделать это самостоятельно. В то время как размер цепи может варьироваться, что не может измениться, так это шнур питания и тип розетки. С 1996, NEC требует 4-проводных цепей для электрических плит, духовок и варочных панелей. Это означает, что розетка имеет четыре слота для вилки с 4 контактами. Установка новой розетки, предназначенной для трехштырьковых шнуров старого образца, является нарушением правил.​

Это включает в себя снятие задней панели доступа на плите, протягивание шнура питания в панель, а затем подключение проводов к соответствующим винтовым клеммам.

Смотреть сейчас: Как подключить шнур питания к электрической плите

Вилки с 3 и 4 контактами

Похожая история с плитами и сушилками для белья. До 1996 года (на самом деле это было ближе к 2000 году, когда новые правила получили широкое распространение) электрические плиты и сушилки подключались тремя проводниками: двумя «горячими» и одним нейтральным. Корпус или корпус прибора заземлялся через нейтраль, чтобы шнур сушилки и розетка не имели отдельного заземления.

После изменения кода приборы продавались с заземлением корпуса, отделенным от нейтрали. Для этой конфигурации требуется 4-жильный шнур питания с отдельным проводом заземления, который подключается к винту заземления на устройстве. Старая система работала нормально, но новая система безопаснее.

Правило четырех проводников применяется только при установке новой розетки, например, при новом строительстве или капитальном ремонте кухни. NEC по-прежнему позволяет использовать существующие розетки с 3 разъемами, которые работают со старыми шнурами с 3 контактами. Если вы просто заменяете диапазон и у вас уже есть розетка с 3 разъемами, вам разрешено установить вилку с 3 контактами. Однако вы должны настроить проводку диапазона так, чтобы заземление корпуса было связано с нейтральной клеммой. Многие диапазоны продаются с металлической соединительной полосой или проволокой именно для этой цели. Инструкции см. в руководстве пользователя или у производителя диапазона.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Отвертки

Материалы

• 2-местная приборная коробка
• 4-гнездовая розетка на 120/240 В

В этих инструкциях предполагается, что кабель питания серии уже подсоединен, а электрическая проводка и новый автоматический выключатель на 240 В уже установлены. Перед подключением розетки убедитесь, что проводка цепи отключена в блоке выключателя. При установке профессионалом автоматический выключатель часто остается неподключенным до тех пор, пока не будет завершена проводка розетки.

1. Размещение емкости

   Расположение розетки обычно определяется прибором. Розетки для отдельно стоящих плит доступны через отверстие в задней части плиты.

   Когда придет время включить плиту, вы полностью вытащите ящик под духовкой, затем протянете руку через полость спереди, чтобы добраться до розетки. Поэтому лучше всего монтировать розетку в соответствии со спецификациями производителя диапазона. Обычно это на задней стене за плитой, на несколько дюймов выше пола и несколько не по центру в пространстве шкафа для плиты. Для некоторых диапазонов предпочтителен напольный монтаж розетки.

2. Установка электрической коробки

   После того, как надлежащий кабель проложен от коробки выключателя к розетке, вы можете установить 2-местную коробку устройства либо заподлицо в стене, либо, если позволяет место, на стене. При установке заподлицо используются «старые» коробки, предназначенные для модернизации, в то время как при установке на поверхности могут использоваться металлические коробки для поверхностного монтажа с закругленными углами.

3. Зачистите и прикрепите кабель

   Снимите внешнюю оболочку с кабеля и затем вставьте кабель в коробку через одно из выбивных отверстий. Закрепите кабель на коробке с помощью кабельного зажима, соответствующего типу используемой коробки.

   Снимите примерно 3/4 дюйма изоляции с каждого отдельного изолированного проводника в кабеле.

4. Соедините провода

   Вставьте оголенный медный заземляющий провод от кабеля в винтовую клемму заземления на розетке (обычно в верхней части розетки) и плотно затяните установочный винт.

   Вставьте белый нейтральный провод в винтовую клемму нейтрали (обычно в нижней части розетки) и затяните установочный винт.

   Вставьте два горячих провода (черный и красный) в оставшиеся винтовые клеммы и затяните установочные винты.

5. Завершить проект

   Уложите провода в коробку и закрепите розетку на стене, затем установите лицевую панель, закрепив ее крепежными винтами.

   Подключите автоматический выключатель, включите его, затем подключите диапазон и проверьте его работу.

Как подключить шнур питания электрической плиты

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 02.07.22

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Электрическая плита представляет собой отдельно стоящую единицу, состоящую из духовки и варочной панели. Это 240-вольтовое устройство обычно подключается к розетке диапазона, которая питается от 40-амперной или 50-амперной цепи, предназначенной только для диапазона. Шнуры более старых моделей (до 1996 г.) имели шнуры с тремя контактами для подключения к розеткам с тремя разъемами, а новые модели имеют четыре контакта для розеток с четырьмя разъемами. Вы можете использовать любой тип шнура, в зависимости от типа вашей розетки.

Шаги установки трехжильного и четырехжильного шнура аналогичны, но имеют некоторые ключевые отличия. Диапазоны, разводимые для трехжильных шнуров, могут иметь только три клеммы для проводки: одну нейтральную и две «горячих» присоединения. Если есть заземляющий винт, он должен быть электрически соединен с нейтральной клеммой металлической полосой или проводом. Это соединение заземляет корпус прибора через нулевой провод шнура.

Диапазоны, подключенные к четырехжильному шнуру, имеют четыре клеммы: одну нейтральную, две горячие и заземление. Заземляющий провод подключается к заземляющему винту на приборе. Если в диапазоне есть перемычка или провод между винтом заземления и клеммой нейтрали, необходимо снять перемычку или провод, чтобы отделить землю от нейтрали. Если плита новая, ее следует настроить на четырехштырьковый шнур; это следует требованиям Национального электротехнического кодекса, которое было введено в 1996.

Смотреть сейчас: Как подключить шнур питания к электрической плите

Предупреждение

Обратитесь к руководству пользователя или к производителю диапазона, чтобы узнать о конкретных требованиях к проводке. Используемый шнур должен иметь ту же номинальную силу тока, что и цепь диапазона.

Оборудование/инструменты

• Крестовая отвертка или гаечный ключ
• Плоскогубцы с шипами и канавками (по желанию)

Материалы

• 40- или 50-амперный шнур для электроплиты, сертифицированный UL
• Зажим для разгрузки от натяжения, подходящий по размеру к шнуру диапазона

Ель / Кевин Норрис

1. Снимите крышку соединения проводов

   Найдите съемную металлическую накладку или кожух на задней панели диапазона. Он закрывает полость, в которой находится клеммная колодка проводки серии. В крышке или рядом с ней может быть отверстие диаметром около 1 дюйма; это для прохождения шнура. Открутите винты или болты, крепящие крышку, с помощью отвертки или гаечного ключа и снимите крышку с плиты.

   Ель / Кевин Норрис

2. Изменить заземление, если необходимо

   Обратите внимание на конфигурацию проводки на клеммной колодке. В линии есть три клеммы: центральная клемма нейтральна и обычно имеет белый провод; левый контакт горячий и может иметь красный или черный провод; правая клемма также горячая и может иметь черный или красный провод. Возле клеммной колодки может быть или не быть винта заземления — если он есть, он будет вкручен в металлический корпус прибора.

   При необходимости измените соединение «земля-нейтраль» в зависимости от типа кабеля, который вы устанавливаете:

   Для четырехжильного шнура :

   Если на заземляющем винте нет соединительной перемычки или провода, плита готова для четырехштырькового шнура. Никаких изменений не требуется.

   Если имеется винт заземления, и он подключен к нейтральной (центральной) клемме с помощью металлической пластины, снимите пластину с нейтральной клеммы на клеммной колодке (вы можете полностью снять пластину или оставить ее прикрепленной под винтом заземления). Если к винту заземления подключен небольшой белый провод, отсоедините его от земли и подсоедините к нейтральной клемме на блоке. Это внутреннее нейтральное соединение; вы подключите его к нейтральной клемме вместе с проводом нейтрального шнура, просто чтобы надежно закрепить его (он не будет служить цели).

   Для трехжильного шнура :

   Если нет винта заземления, никаких изменений не требуется.

   Если есть винт заземления, и он подключен к нейтральной (центральной) клемме с помощью металлической ленты или небольшого белого провода, оставьте ленту или провод на месте. Никаких изменений не требуется. Провод имеет внутреннее соединение с нейтралью.

   Если имеется заземляющий винт, и он не соединен с нейтралью с помощью перемычки или провода, следуйте электрической схеме производителя, чтобы выполнить правильное соединение «земля-нейтраль».

   Ель / Кевин Норрис

3. Подключение шнура с четырьмя контактами (только четырехконтактный)

   Вставьте конец четырехжильного шнура в отверстие на задней панели плиты. Ослабьте или снимите винт на центральной клемме нейтрали и подсоедините белый шнур к клемме, затянув его под винтовой клеммой. Присоедините провод черного шнура к горячей клемме с помощью черного провода. Присоедините провод красного шнура к горячей клемме с красным проводом. Подсоедините зеленый провод шнура к винту заземления на корпусе плиты. Плотно затяните все винты.

   Наконечник

   Две горячие клеммы взаимозаменяемы, и каждый провод горячего шнура может подключаться к любой горячей клемме. Цветовая маркировка горячих клемм не важна. Однако к каждой клемме должен быть подключен только один провод.

   Ель / Кевин Норрис

4. Подсоедините трехжильный шнур (только трехжильный)

   Вставьте конец шнура с тремя контактами в отверстие на задней панели плиты и расположите шнур плоской стороной к себе. Подсоедините провод центрального шнура к центральной (нейтральной) клемме и затяните винт клеммы. Подсоедините левый провод шнура к левой горячей клемме, а правый провод шнура подключите к правой горячей клемме. Горячие клеммы и провода шнура взаимозаменяемы. Плотно затяните все винты.

   Ель / Кевин Норрис

5. Установите зажим для снятия натяжения

   Установите зажим для снятия натяжения, чтобы закрепить шнур на задней части плиты. Его цель — зажать шнур, чтобы защитить проводное соединение и предотвратить повреждение шнура. Обычно это двухсекционный зажим, требующий сборки.

   Выверните винты, скрепляющие половинки хомута. Вставьте язычок верхней половины в отверстие для шнура и наденьте центр зажима на верхнюю часть шнура. Повторите с нижней половиной на нижней стороне шнура. Установите винты на место и плотно затяните зажим на шнуре. Вы можете осторожно сжать две половинки вместе плоскогубцами при установке винтов. Не затягивайте зажим слишком сильно, так как это может повредить изоляцию шнура и оголить провод. Это опасно и может привести к электрическому пожару.

   Ель / Кевин Норрис

6. Установите на место крышку

   Установите на место защитную пластину или кожух над полостью проводки, чтобы завершить установку. Убедитесь, что все элементы управления на диапазоне выключены. Вставьте шнур в розетку плиты и проверьте функции плиты, чтобы убедиться в их правильной работе.

   Ель / Кевин Норрис

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.
