L N в электрике — что означает, расшифровка, маркировка, обозначение, какого цвета плюс и минус
Выполняя работы, связанные с различным электротехническим оборудованием, специалисты и простые потребители энергии должны понимать, что символизируют некоторые обозначения.
Буквы L N в электрике обладают вполне конкретным смыслом. Они встречаются на клеммах при намерении подключить всевозможные световые приборы, вентиляционные и автоматические устройства. Они означат фазу и заземление, к которым ведут кабели.
Знание действующих стандартов маркировки позволяет правильно определить и не перепутать различные проводники электрического кабеля. Это обеспечит безопасный монтаж приборов и аппаратуры, поможет избежать несчастных случаев и травм.
Содержание

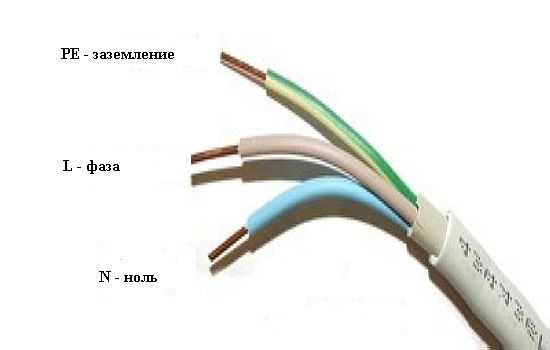

L и N в проводке
Согласно Государственному стандарту Р 50462, на контакты электрических устройств помещают литеры, взятые из латинского алфавита. В 2009 г.
вышел специальный документ, регламентирующий нормы маркировки проводников для электросетей до 1 000 В. Они используются для гражданских объектов и производственных предприятий.
Сети состоят из кабелей, включающих в себя следующие типы проводов:
- Фазные – в количестве 1-3.
- Нейтральный.
- Заземления, выполняющих защитную функцию.
Их следует отличать по цвету и особым знакам. Ориентируясь в символике, умея ее различать, мастера реже допускают ошибки, оперативно справляются с работами, касающимися ремонта и монтирования разнообразных электроприборов в помещениях.
L – указание на фазу
Представляет собой изолированную проводку. В соответствии со стандартными нормативами она имеет букву алфавита «L». Слово «line» переводится как «линия», «действующий провод». Они непременно имеют изолирующий слой.
Применение их в незащищенном виде чрезвычайно опасно и может представлять угрозу для жизни. Незащищенные проводки приводят к разным опасным ситуациям, связанным с травмами, воспламенению предметов, поломке электронной аппаратуры и оборудования.
Контакты без специальных средств защиты могут даже привести к летальному исходу. Для различения фаз прибегают к цифрам. Часто можно увидеть такую символику как «L1», «L2» и «L3».
N – значение нуля
Чтобы при проведении ремонтных мероприятий выделить нулевой кабель, существует символ – N, от лексических единиц neutral или Null. Это схематичное обозначение клемм в сети, состоящих из нескольких фаз.
«Нуль» служит особой символикой в пространстве СНГ, в других государствах для жилы используется термин «нейтраль».
PE – показатель заземления
Эти латинские буквы применяют для защитных или заземляющих проводников. Фраза «Protective Earthing» обозначается как защитное заземление. В большинстве случаев они являются частью кабеля, но иногда нейтральный провод совмещается с защитным. Тогда для него предусмотрена маркировка «PEN».
Знаки для обозначения разных проводников помещают на корпус электрического устройства вблизи клемм.
По аналогии применяются обозначения для зажимов и контактов. В проводке времен СССР можно встретить другую буквенную символику фаз: «A», «B», «C». Нейтральный проводник имел знаки, какие используются и сейчас.
Маркировка при помощи цвета
Чтобы упростить монтаж или ликвидировать всевозможные дефекты в электрических установках, существуют единые стандартные нормы относительно выбора цвета изолирующего покрытия проводника. Они значительно повышают безопасность людей при взаимодействии с таким оборудованием.
Правила их устройства нужны для того, чтобы без труда узнать тип проводника, исходя из конкретного цвета его изоляции:
- Нейтральная проводка выполняется синим или голубым полимерами независимо от того, какое число жил имеется.
- В заземляющем наблюдается сочетание желтого и зеленого.
- Комбинированный, предназначенный одновременно для нейтрали и заземления в целях защиты, требует окрашивания в зеленый, синий и желтый.
Для отличия фазовой от других видов проводки, применяют коричневый, черный и серый.
Коричневая изоляция характерна для двужильных или трехжильных кабелей, повсеместно встречающихся в электрике.
Черный и серый — для тех, которые помогают создать сеть из 3-х фаз. Но в данной ситуации выбор регламентируется не предписаниями установленных стандартов, а лишь служит рекомендацией.
Нередко в магазинах можно увидеть электрические кабели с изоляцией фазных проводников разнообразных цветов — красного, белого или какого-либо другого. Не допускаются синий, а также комбинация зеленоватого с желтоватым, а возможно их использование лишь по отдельности для исключения вероятности ошибки для идентификации проводки.
В промышленных учреждениях, помимо сетей с переменным напряжением, широкое используются те, которые поддерживают постоянный ток. Для положительного проводника прибегают к изоляции исключительно красного цвета, а для отрицательного провода — синего.
Следует учесть, что проводка, применяемая в Советское время, все еще продолжает функционировать в жилых домах и на различных предприятиях.
Она маркировалась по следующему принципу:
- Для фаз — желтый, зеленый, неоновый и красный.
- Для нейтраля – сизый, серый оттенки.
Различая изоляцию по цвету, необязательно уметь расшифровывать буквы. Чтобы не перепутать фазу с нулем, можно не знать, что означают буквенные символы, а исходить только из того, как покрашен кабель. Обозначение «нуля» на схеме трактуется как минус. Это объясняется его замыканием электрической цепи.
Фаза служит для того, чтобы показать линию, которая ведет ток. При небрежном обращении с проводкой, игнорировании мер предосторожности, человек может получить травму.
Зачастую у новичков-электриков имеются проблемы, как распознать нужный кабель. Им нужно знать, что фазу легко выявить по присущим для нее цветам — черному, коричневому, кремовому, оранжевому, фиолетовому и другим.
Взамен такой идентификации часто прибегают к буквенной – L. При подсоединении к нескольким фазам рядом с ней наносят номер или литеры А, В, С.
Возможно также их замена на знак «плюса». Электромонтерам нельзя забывать, что фазная проводка никогда не окрашивается в синий, голубой, зеленый или желтый.
Цели применения различных оттенков
Установить L и N в электрике возможно, если поблизости имеется особенная разновидность отвертки, называемой индикаторной. Необходимо лишь дотронуться ею. Если индикатор засветится, то это и будет сигнализировать о фазе. Отсутствие свечения светодиода подскажет, что жила нулевая.
Для специалистов умение различать цветовую символику, помогает быстрее находить нужный провод и за короткий период устранять любые неисправности. Это также предостережет от поражения током и убережет от травм.
Фото L N в электрике
OLYMPUS DIGITAL CAMERA
Автор статьи:
Цвета проводов в электрике: расцветка фазы и нуля
Цвета проводов в электропроводке различаются вовсе не для красоты, как могло бы подуматься простому обывателю.
Существует целая система маркировки жил кабелей по цветовому исполнению изоляции, которая служит для облегчения электромонтажных работ, а также для повышения качества последних.
Содержание
- 1 Нормативная база
- 2 Цветовая идентификация проводов
- 2.1 Фазный провод
- 2.2 Нулевой провод
- 2.3 Заземляющий провод
- 2.4 Сеть постоянного тока
- 3 Буквенно-цифровая идентификация проводов
- 4 Как определить фазный, нулевой, защитный проводники
Нормативная база
Цветовая маркировка проводов в электрике применяется для определения функционального назначения того или иного проводника во избежание осуществления ошибочных коммутаций, способных привести к выходу из строя энергоприемников либо поражению человека электрическим током.
Обозначение цветом фазы, ноля и земли кабеля выполняется не по прихоти заводов-производителей, а согласно ГОСТ Р 50462-2009 «Базовые принципы и принципы безопасности для интерфейса «человек-машина», выполнение и идентификация.
Идентификация проводников посредством цветов и буквенно-цифровых обозначений», действующему с 1 января 2011 года.
Данный документ пришел на смену устаревшему ГОСТ Р 50462-92, а внедрялся с целью приведения устройства отечественных систем электроснабжения к европейским стандартам, а также созданию большей определенности при применении цветовых и буквенно-цифровых обозначений для идентификации проводников.
Далее попытаемся разобраться с тем, какие цветовые решения применяются для каких токоведущих элементов, а также поговорим о том, что делать при несоответствии их маркировки общепринятым нормам либо ее полном отсутствии.
Цветовая маркировка проводов
Цветовая идентификация проводов
Фазный провод
Цвет фазы, согласно действующему ГОСТу, может быть:
- коричневым;
- черным;
- серым.
При этом в трехжильном кабеле для однофазной электрической сети цвет фазного провода должен быть коричневым, а при трехфазной сети каждая фаза имеет свой цвет изоляции, соответствующий вышеприведенному перечню.
Важно! Поскольку далеко не все действующие электрические системы были организованы после вступления в силу ГОСТ Р 50462-2009, вам, с большой вероятностью, могут встретиться фазные проводники практически любого цвета: красный, фиолетовый, розовый, белый, оранжевый, бирюзовый.
Нулевой провод
Изоляционное покрытие нейтрального проводника, чаще всего, окрашено синим или голубым цветом. Встречается также бело-голубая изоляция нулевой жилы. Описанная цветовая маркировка нуля применима для любой электрической системы, вне зависимости от количества фаз сети(жилкабеля).
Заземляющий провод
Что касается того, какого цвета может быть провод заземления в трехжильном или ином многожильном проводе, то окраска его изоляции может быть следующей:
- зеленой;
- желтой;
- желто-зеленой.
Кроме того, изолирующее покрытие заземления может иметь окраску продольными либо поперечными желтыми, а также зелеными полосами.
Цветовое обозначение
При организации защиты по принципу зануления совмещенный с защитным проводником рабочий ноль имеет изоляционный слой с желто-зелеными полосами, а также голубые метки на концах и местах соединения данных жил, которые удобно создавать при помощи обычной изоленты, либо термоусадочных трубок.
Сеть постоянного тока
В сетях постоянного тока положительная жила кабеля имеет изоляцию красного цвета, а отрицательная – синего. Маркировка нулевой, а также защитной жилы аналогична их обозначениям в сетях переменного тока.
Буквенно-цифровая идентификация проводов
Помимо маркировки проводов в электрике посредством их расцветки, существуют буквенные обозначения для каждого проводника. Так, чтобы разобраться, где фаза, а где ноль у трехжильного кабеля, необходимо знать, что обозначаются они соответственно L (т.е. line, линия) и N (т.е. neutral, нейтраль). Проводник защитного заземления при этом маркируется PE (т.е. protectearth).
В трехфазных сетях для обозначения фазных токоведущих жил используются маркировки L1.
L2 и L3. Провод защитного зануления (рабочий ноль, совмещенный с защитным проводником) имеет в электрике обозначение PEN.
Как определить фазный, нулевой, защитный проводники
Очевидно, что маркировка жил кабелей, как цветовая, так и буквенно-цифровая, существенно облегчает процесс любых электротехнических работ.
При необходимости осуществления работ в сети, где проводники соединены с нарушением общепринятой их идентификации, либо все жилы имеют один и тот же цвет (что встречается в старых постройках, где проводка никогда не менялась), следует не только произвести определение функционального назначения каждойиз токоведущих жил, но и нанести на них соответствующую маркировку для обеспечения упрощения последующих работ, а также безопасности эксплуатации электрической сети.
Определить функцию каждой из жил кабеля можно при помощи тестера (мультиметра) либо индикаторной отвертки для прозвонки сети. На индикаторной отвертке при контакте с фазным проводником загорается лампочка.
При прозвонкемультметром фазной и нулевойжил кабеля на экране прибора вы увидите показание «220 В», меньшее напряжение мультиметр будет показывать при прозвонке фазы и заземления, два фазных проводника не прозваниваюся между собой.
Цветовая маркировка токоведущихжил своими руками, как упоминалось выше, производится при помощи цветной изоленты, либо с применением различных кембриков, а такжетермоусадочных трубок.
Цвета электропроводки — старые и новые (Великобритания)
Поделитесь этим ресурсом:
Вы проверили цвета электропроводки в своем доме? Вы планируете перемонтировать свой дом или пройти курсы электрика? Цвета электропроводки были изменены в 2006 году, и важно знать, на что обращать внимание.
Новые и старые цвета проводки
В 2006 году в Поправку 2 17-го издания -го издания BS7671 к Правилам электропроводки было внесено изменение, чтобы «гармонизировать» цвета Великобритании с европейскими цветами кабелей для обеспечения единообразия и во избежание путаницы. Важно, чтобы недвижимость проверяла свою проводку, чтобы убедиться, что цвета проводки не устарели, не ухудшились ли они со временем, и чтобы проверить, соответствуют ли они 18-му изданию Правил проводки BS7671.
В некоторых домах по всей Великобритании до сих пор используются старые кабели, которые могут быть опасными, если их не проверить. Старые цвета кабелей могут быть связаны с возрастом объекта или системой электропроводки, которая просто не контролируется и не тестируется так регулярно.
Как изменились цвета проводки в Великобритании?
- Нейтральный черный цвет заменен синим.
- Красная линия заменена на коричневую.
- Земля по-прежнему обозначается зеленым и желтым цветом.
Состояние электропроводки
Если вы переезжаете в новый дом или ремонтируете свой нынешний, убедитесь, что вы проводите визуальную проверку электрики, особенно обращая внимание на цвет и состояние проводов.
Если у вас есть предыдущие цвета, красный, черный и зеленый земля (или голая земля — очень опасно!), мы рекомендуем вам пройти тест электрика, чтобы проверить целостность кабеля, так как он может быть старше 50 лет и ненадежный.
Также следует обратить внимание на состояние кабелей и их оболочку. Средний срок службы электропроводки составляет 30-40 лет, и со временем она будет изнашиваться, особенно если в вашем доме используется один из устаревших стилей оболочки кабеля, которые выделены ниже.
Кабели с прочной резиновой оболочкой
До того, как в 1960-х годах стали широко применяться кабели с изоляцией из ПВХ, большинство домашних кабелей имели прочную резиновую оболочку (TRS).
Этот тип обшивки узнаваем по черному внешнему виду.
Кабели с вулканизированной резиновой изоляцией (VRI) также стали популярными в это время. Поскольку этому типу кабеля более 55 лет, он устарел в жилых домах. Мы рекомендуем, если это относится к вам, немедленно вызвать электрика для полной замены проводки.
Изоляция и обшивка могут изнашиваться со временем, а также из-за чрезмерных температур и перегрузок, а также из-за износа резины под воздействием прямых солнечных лучей.
Когда кабели изнашиваются, это означает, что они теряют свою изоляцию и гибкость, становятся сухими и скорее рассыпаются и рвутся.
Кабели со свинцовой оболочкой
До 1950-х годов кабели со свинцовой оболочкой (см. выше) чаще использовались в жилых домах. Это медные жилы с резиновой изоляцией и внешней оболочкой из свинца. Как и кабели TRS, кабели со свинцовой оболочкой со временем изнашиваются, поскольку они имеют резиновую изоляцию.
Свинцовая обшивка все еще используется в некоторых старых объектах и может постепенно разрушаться без вашего ведома.
Если вы обнаружите какие-либо кабели со свинцовой оболочкой, имейте в виду, что ожидаемый срок службы этих кабелей истек, и в целях безопасности их должен немедленно осмотреть электрик.
Обшивка с изоляцией из ПВХ
Обшивка с изоляцией из ПВХ стала популярной с 1960-х годов и в настоящее время является наиболее распространенной формой обшивки. Тем не менее, вы все еще можете найти TRS и кабели со свинцовой оболочкой в старинных домах и сегодня.
Убедитесь, что ваш дом безопасен, и используйте обшивку, которая не изнашивается со временем. Убедитесь, что цвета ваших кабелей соответствуют действующему стандарту, установленному Правилами электропроводки BS7671, и что они регулярно проверяются на наличие неисправностей.
Если вы считаете, что в вашем доме установлена электропроводка старых цветов, взгляните на наше руководство, которое ответит на ваши вопросы о замене электропроводки в доме.
Если вы интересуетесь электрикой, не думали ли вы записаться на курсы электриков? Перейдите на нашу домашнюю страницу, чтобы узнать больше о ведущем в Великобритании центре практического обучения и курсах, которые мы предлагаем!
Цвета электрических проводов — Ledkia UK
Как мы уже знаем, существует два основных типа электроустановок переменного тока: одноконтурные и трехконтурные.
Электрические провода в каждой электроустановке могут выполнять одну из следующих трех функций: ток, нейтраль и земля.
Table of contents
- IEC Standard 60446
- Live wire colour
- Neutral wire colour
- Earth wire colour
- Old wiring colours in the United Kingdom
- AC Power Cable Colour Chart
Here we will объясните, как отличить один кабель от другого благодаря цветовой маркировке электрических кабелей .
Следует отметить, что внутренне все три кабеля одинаковы, отличаются только цветом оболочки.
Стандарт IEC 60446
Это стандарт Международной электротехнической комиссии, в котором указаны цвета и/или этикетки для идентификации каждого типа кабеля . Это стандарт, наиболее часто используемый в Европе.
Можно использовать черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый, розовый и бирюзовый цвета.
Зеленый и желтый также могут использоваться, если они не вызывают путаницы.
Можно также использовать комбинации цветов, но сочетание зеленого и желтого цветов можно использовать только для обозначения земли.
Цвет провода под напряжением
В прошлом коричневый или черный цвет использовался для обозначения кабеля под напряжением. В настоящее время стандарт указывает, что в одноконтурных установках следует использовать коричневый цвет . Этот кабель имеет маркировку L.
Этот цвет также обозначает первый кабель под напряжением (L1) в трехконтурной установке, следующие кабели черного (L2) и серого (L3).
Неудивительно, что в некоторых случаях серая проводка также используется для обозначения наличия напряжения в бытовых установках.
Нейтральный цвет провода
Нейтральный, согласно IEC 60446, остается синего цвета, как и в предыдущих версиях стандарта . Он имеет маркировку N..
Цвет заземляющего провода
Заземляющий провод обозначен как зелено-желтый.
В большинстве случаев это зеленый цвет с желтой линией . Эти проводники не маркированы.
Старые цвета проводки в Соединенном Королевстве
Хотя сейчас они соответствуют правилам Международной электротехнической комиссии, несколько лет назад это было не так. По этой причине можно найти установки с кабелями других цветов, например:
- Активный: Красный (одноконтурный). Красный, желтый и синий (трехконтурный).
- Нейтральный: черный.
- Земля: Зелено-желтый.
AC Power Cable Colour Chart
| Label | IEC | UK (old wiring) | USA | |
|---|---|---|---|---|
| Earth | – | Green-yellow | Green-yellow | No крышка Зеленый Желто-зеленый |
| Нейтральный | N | Blue | Black | White Grey |
| Live (single-circuit) | L | Brown | Red | Black |
| Live (three-circuit) | L1 | Marón | Rojo | NEGRO |
Live (Трех цирку. |
