Каким цветом обозначается провод заземления

Пролистывая тематические форумы, я заметил, что некоторых людей интересует вопрос, каким цветом обозначается провод заземления, но ответов я не находил, а те, которые встречались, были неполными или некорректными. Поэтому в данной статье я расскажу, в какой цвет окрашивается заземление и другие провода электросети.

Цветовые обозначения изоляции в кабеле – не что иное, как отличительный знак. Изоляционный материал окрашивается в различные цвета, чтобы можно было на глазах определить назначение провода. Данные обозначения заметно облегчают работы с электросетью, особенно это заметно в случае со значительным числом проводов, как в электрощите.

Цвет провода заземления в трехжильном проводе имеет огромное значение при осуществлении электромонтажных работ. Но, следует сказать, что с самого своего введения данные обозначения проводов не очень жестко регламентировались. Особенно это касается проводки, где до сих пор не всегда придерживаются устоявшихся норм.

цвет провода заземления в трехжильном проводе

В промышленности используют четкие обозначения, поскольку там электричество передается по трехфазным проводникам, провода в которых окрашены каждый в свой цвет. В этом случае некорректные обозначения могут привести к серьезным повреждениям или выходу из строя дорогостоящей техники.

Каждый провод в кабеле имеет свое назначение. Это необходимо помнить при соединении проводов и подключении различного электрооборудования. Ошибки во время подключения практически исключены, поскольку каждый провод отличается своим собственным цветом, поэтому достаточно просто соединить провода, имеющие одинаковое цветовое обозначение, и подключение пройдет успешно.

В современном мире цвет провода заземления в вилке регламентируется документом ПУЭ, а конкретнее ГОСТом Р50462, согласно которому все провода в кабеле должны иметь соответствующие их назначению цветовые отличия.

Главной задачей цветового обозначения является ускорение и упрощения процесса электромонтажа, а также легкого определения назначения проводов в любой точке сети.

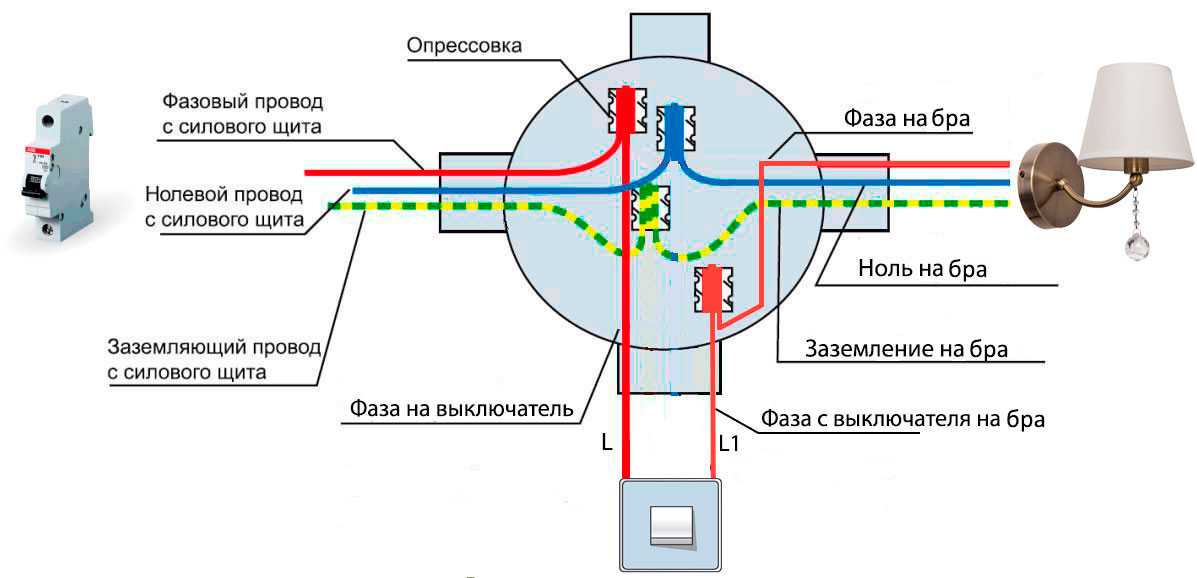

Далее рассмотрим, какого цвета провод идет на заземление в электросети, рассчитанной на напряжение менее 1000В. Такие сети используются в большинстве жилых домов и нежилых построек.

Нулевой рабочий провод должен быть синего оттенка. Нулевые защитные провода имеют изоляцию с желто-зелеными полосками. Данное цветовое обозначение применяется исключительно для заземляющих элементов.

провод заземления и нулевой провод

Изоляция комбинированного нулевого защитного и нулевого рабочего проводов синяя по все длине, а на концах имеет желто-зеленые полоски. Также может использоваться и диаметрально противоположный окрас, то есть провод по всей длине в полосках желто-зеленого цвета, а в местах соединения синий.

Если говорить простым языком, то нулевые провода имеют следующие цветовые обозначения:

• нулевой рабочий провод – голубая изоляция;
• нулевой защитный провод – желто-зеленые полоски на изоляции;
• комбинированный – изоляция либо голубая, либо желто-зеленая.

Если говорить о фазных проводах, то их обозначают следующими цветами:

• серый;
• черный;
• коричневый;
• красный.

Не возникнет ни одной проблемы, если во время электромонтажных работ подсоединять однотонные провода друг к другу. Именно поэтому цвет заземления в розетке отличается от цвета изоляции фазного провода и так далее. Также следует упомянуть, что провод с желто-зелеными полосками может использоваться исключительно, как заземляющий, поэтому подключать его надо только к заземлению.

Если вы используете кабели без цветовых обозначений, то для заземления принято использовать средний провод.

Расцветка проводов в электрике | Как обозначается фаза

Решили заняться ремонтом проводки в квартире или восстановлением исправности домашней электротехники?

Перед началом ремонта или при прокладке проводов и кабелей изучите маркировку.

Это позволит вам не совершить ошибок, которые способны привести к порче имущества или причинению вреда здоровью.

Содержание

1. Для чего нужна цветовая маркировка проводов и кабелей
2. Цветовые обозначения оболочек в сетях переменного тока
3. Расцветка жил в сети 220в и 380в
4. Цвет провода заземления
5. Какого цвета нулевой провод
6. Каким цветом обозначается фаза
7. Как определить у проводов заземление ноль и фазу если нет маркировки
8. С помощью индикаторной отвертки
9. При помощи контрольной лампы
10. Применяя тестер
11. Расцветка проводов плюс и минус в сетях постоянного напряжения
12. Проверка правильности подключения без соблюдения маркировки
13. С помощью мультиметра
14. Использование светодиода
15. Цвета изоляции электропроводки
16. Буквенное обозначение
17. Дополнительная маркировка проводов
18. Отличия маркировки кабельной продукции в разных странах

Для чего нужна цветовая маркировка проводов и кабелей

Цвет кабеля или провода четко показывает, к какой группе они относятся. Разные цвета проводов, применяемые в электрике, помогли решить проблему с неправильным подключением, предупредить короткие замыкания, неверное заземление.

Для электрика цвета жил упрощают работу – не приходится долго искать провод, который нужно подключить к цепи.

Для этого достаточно сравнить цвета в зоне подключения с используемыми кабелями и выбрать подходящий вариант подключения соединения в помещении для розетки питания или выключателя различных бытовых приборов.

При ремонте старой электропроводки дома применяется цветовая маркировка электрических проводов, обозначение с помощью букв и цифр. Правильно проведенный монтаж обеспечивает надежность подключения оборудования к созданной сети, снижает риск выхода его из строя из-за скачков напряжения, коротких замыканий.

Цветовые обозначения оболочек в сетях переменного тока

Обычно любой цвет проводов, который для их обозначения, привязан к типу.

Напомним, в сетях переменного тока существует три основные разновидности специальных электропроводов:

• фаза;
• заземляющий;
• нейтраль (ноль).

Их расцветка может меняться по уровню опасности.

Например, для фазы часто используют красный цвет оболочки.

Так показывается, что фазный провод опасен при нарушении техники безопасности.

При выборе проводов по цвету учитывайте, что производители могут применять собственную палитру, хотя большинство из них придерживается отечественного и международного стандартов.

Использование широкой палитры цветов позволило разработать технику безопасного монтажа.

Ранее в электропроводке использовались только белый и черный провод, что повышало уровень опасности работы электриков.

Расцветка жил в сети 220в и 380в

Сети с напряжением 220 В и 380 В активно применяются в современных жилых домах, зданиях промышленного и коммерческого назначения. От этого важность соблюдения техники безопасности при их монтаже только возрастает.

В 2011 году система стандарта на цвета фаз изменился.

По новому ГОСТу 50462 для проводников в сети переменного тока используются следующие цвета:

• коричневый — L1 ;
• черный — L2 ;
• серый — L3;
• синий — нулевой провод;
• желто-зеленый — защитный PE или провод заземления.

Не забывайте ранее действовавший стандарт – он пригодится при ремонте электросети в домах, построенных до введения нового в действие.

Цвет провода заземления

Традиционным цветом заземления в трехжильном проводе будет желто-зеленый.

Из-за наличия столь яркой маркировки у электрика не возникает проблем выполнять работу в различных местах с современной проводке.

Если же вам необходимо работать в сети, которая была создана до 2011 года, старайтесь придерживаться прежнего стандарта. По нему заземление маркировалось черным цветом.

При восстановлении электропроводки, созданной в советский период и до 2011 года, также придерживайтесь этого критерия, если у вас нет возможности полностью поменять провода в сети по новому стандарту.

В таких случаях эксперты рекомендуют постараться сделать так, чтобы сходство со стандартом СССР было сохранено.

Во всех остальных случаях используйте желто зеленый по цвету провод.

Это позволит и вам, и другим специалистам при возникновении на то необходимости быстро определить расположение проводов и заменить или отремонтировать их.

Какого цвета нулевой провод

В действующем ГОСТ 2011 года содержатся четкие указания о том, каким образом в электросети обозначаются нулевые рабочие нейтральные проводники.

Согласно действующим предписаниям, к ним применяется маркировка синего цвета.

На практике оттенок может несколько отличаться – производители выпускают провода синего, голубого цвета.

Иногда это может быть синяя оболочка с белой полосой на ней.

Так что определить, синий провод в жиле это фаза или ноль, труда не составит – цвет нейтрали не меняется, как количество жил в кабеле.

Синий цвет используется для ноля и на электротехнических схемах – там соответствующий знак рисуют синей краской.

По старым стандартам цвет в сети нулевого провода был таким же.

Запомните это, если будете работать с электропроводкой в старых домах – так будет проще отыскать фазу, ведь черный и синий провод для ее обозначения тогда не использовались.

Каким цветом обозначается фаза

Каждый электрик осуществляющий поиск должен знать, как обозначается фаза. Это – гарантия его безопасности при работе.

На электросхемах фаза указывается буквой L.

Ее можно найти на проводах, если помимо цветовой маркировки для их обозначения наносится буквенно-цифровой код.

Отметим, что палитра, применяемых для маркировки фазы разная.

По этой причине точно определить цвет в жиле провода фазы может получиться не с первого раза.

Чтобы не ошибиться, запомните, что цвет фазы не должен совпадать с оттенками, которые по действующему стандарту используются для обозначения заземления или нулевого провода.

Обычно фаза это красный провод, но бывают и исключения. В ряде сетей коричневый или оранжевый провод это тоже фаза.

Для простоты запоминания расположения проводов в шине при трехфазном переменном токе электриками применяется аббревиатура ЖЗК.

Это упрощает запоминание используемых проводов.

Как определить у проводов заземление ноль и фазу если нет маркировки

Цветовая маркировка у проводов присутствует не всегда.

Это заметно осложняет процесс определения того, какой провод где подключается. Но и из этого есть выход.

Для начала внимательно осмотрите провод – есть случаи, когда по всей длине цвет отличается, и на самом конце встречается нужный оттенок.

Если и такой памятки нет, электрики используют подручные средства, чтобы сравнить обозначение проводов фазы и нуля в электрике с реальным назначением кабелей.

Ниже рассмотрим три основных способа выявления нужных кабелей в однофазных и трехфазных цепях, если маркировка фаз отсутствует.

С помощью индикаторной отвертки

Самый простой способ проверить кабель, доступный не только электрикам, но и обычным гражданам – индикаторная отвертка. Достаточно поднести отвертку такого типа к проводам внутри жилы, проводов типа фаза, ноль и сразу всё станет понятным.

Если при прикосновении к проводу лампочка, которая расположена на отвертке, загорается, этот провод – фаза, и с ним нужно быть осторожным.

Если же индикатор не загорелся при прикосновении отверткой к проводу, это обозначает, что данный проводник – нуль.

При помощи контрольной лампы

Под рукой нет тестера или индикаторной отвертки?

Не проблема – можно сделать контрольную лампу для проверки кабелей.

При этом вам не потребуется много инструментов и расходников – достаточно рабочей лампы накаливания с патроном и двух отрезков многожильного провода.

Длина их должна быть примерно 50 сантиметров.

Подсоедините жилы в разъемы патрона, один свободный конец провода поднесите к металлу, вторым прикоснитесь к проверяемому проводу.

При попадании на фазу лампочка загорится.

Применяя тестер

Если у вас имеется тестер или мультиметр, то проверка значительно упрощается. Прочтите инструкцию к прибору и используйте его в соответствии с указаниями.

Принцип прост – при прикосновении щупа к проводу на дисплее отображаются данные, которые позволяют понять, какой провод перед нами.

Если это фаза, то на дисплее обязательно отразятся показания.

Если вы прикоснулись щупом к нолю, то на дисплее не отобразится ничего, или потенциал будет, но незначительный.

Расцветка проводов плюс и минус в сетях постоянного напряжения

Теперь рассмотрим то, как будут обозначаться провода в сетях с постоянным напряжением.

Для них есть иной стандарт, поэтому просто так понять, какой провод это плюс и минус, без подготовки не получится.

Основной особенностью сетей постоянного тока то, что в них только 2 провода, а не три или иное количество (в зависимости от жилы).

Поэтому в сети существуют только положительная и отрицательная шины.

Предусмотренная для них окрасочная маркировка содержит следующие указания: провода и шины с положительным зарядом окрашиваются в красный цвет.

Провода, имеющие отрицательный заряд и соответствующие им шины окрашиваются в противоположный, синий цвет.

Проверка правильности подключения без соблюдения маркировки

Соблюдение цветовой маркировки в процессе подключения необходимо.

Это можно сделать при помощи нескольких основных способов, при которых обозначение окраски не играет особой роли.

Главное — электропроводка в свободном доступе, наличие нескольких инструментов для проверки назначение кабелей, изоленты, термоусадочных трубок, кембрики.

С помощью мультиметра

Если в сетях постоянного тока с двумя проводами сразу понятно, что красный цвет это плюс, то если в сети встречается трехжильный провод, необходимо проводить дополнительную проверку.

Мультиметр нужен для проверки кабелей с тремя проводами. Перед применением устройства внимательно изучите его инструкцию — проверьте правильность подключения щупов, переведите в аппарат в режим постоянного напряжения. При использовании аппарата, в котором можно применить ручные настройки, используйте их, если в этом есть необходимость.

После этого прикоснитесь щупами к проверяемым контактам и следите за показаниями на экране.

Если вами в процессе подключения прибора была допущена ошибка, то на экране рядом с показаниями отобразится минус.

Вы поймете, что полюса перепутаны.

Использование светодиода

Для проверки сети с постоянным напряжением можно задействовать светодиод. Для этого найдите или приобретите светодиод нужного размера.

Принцип работы прост — при прикосновении светодиода к поверхности, по которой проходит ток, он загорается.

Свечение зависит от качества светодиода.

Так работают все индикаторные отвертки — в их ручку вмонтирован светодиод.

Если такой отвертки или тестера под рукой нет, обычный светодиод станет решением проблемы.

Цвета изоляции электропроводки

Определенные предписания действуют и в отношении проводов, используемых в электропроводке. Цветовое обозначение важно для электромонтера и всех остальных, кто вынужден работать с сетями под напряжением.

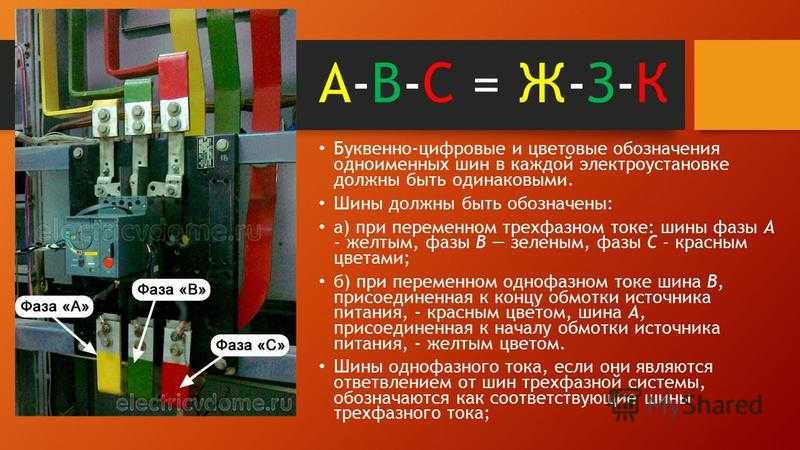

Приведем в пример трансформаторы. Как правило, там сеть из трех фаз. При этом каждая фаза имеет свое обозначение цветом. Именно в отношении трех фаз электрики Применяют сокращение ЖЗК, ведь так проще всего запомнить расположение.

В трехфазной сети каждая фаза имеет собственный цвет изоляции — желтый, зелений и красный.

Первый цвет присваивается фазе А, второй — фазе В, третий — фазе С.

Такое правило применимо к сетям переменного тока мощностью в 220 В.

Для работы сетей 380 В используется иное окрашивание.

Обычно маркировка проводов следующая:

• А — белого цвета;
• В — черного цвета;
• С — красного цвета.

У провода типа земля и нулевого провода цветовое обозначение остается прежним — это желто-зелений и синий цвет.

Цвет проводов типа фаза может меняться и иметь иной оттенок, но в отношении проводов ноль и земля всегда соблюдают установленные требования.

Буквенное обозначение

Для дополнительной безопасности при создании и эксплуатации электрических сетей к кабелям и проводам помимо цветовой применяется еще и буквенная маркировка.

Она стандартная:

• N для рабочего ноля в сети;
• PE используется при обозначении нулевого защитного проводника;
• L — маркировка, по которой можно опознать фазу.
• PEN — защитный совмещенный с нулевым

Если вам недостаточно окрашивания или оно не применено к тем проводам, что используются вами для создания электросети в жилом, коммерческом, промышленном здании, проверьте, есть ли на проводах буквенное обозначение.

Его присутствие может заметно облегчить монтаж электрооборудования, электросети, ее восстановление.

Обычно буквенная маркировка и цветная наносятся и применяются с цветной одновременно.

Ищите букву рядом с концом провода.

При этом соблюдайте технику безопасности — рассматриваемый провод не должен быть подключен к сети, иначе есть риск того, что электричество пройдет по нему и нанесет вам вред.

Дополнительная маркировка проводов

Стандартная цветовая маркировка используемых проводов — не единственное средство идентификации, что может делать производитель для своей продукции.

Помимо кода с типом кабеля на поверхности его изоляции может быть нанесена надпись, указывающая значение ситуаций применения, материал, максимальное напряжение, сила тока, температурный режим.

Отличия маркировки кабельной продукции в разных странах

Применимая в России Правила устройства электроустановок (ПУЭ) окраска проводов в сети по цветам может отличаться от требований, установленных в иных странах.

Стандартные для России правила маркировки кабелей успешно применяются странами Евросоюза.

Однако государства, которые не входят в Евросоюз,  определяют иные правила для того, чтобы маркировать продукцию в этой области.

Базовые расцветки для маркировки электропроводов в государствах вне Евросоюза:

• нулевой провод обозначается белым, серым, черным цветами;
• цвет заземления желтый или зеленый, что немного напоминает российские требования.

По правилам некоторых государств в качестве провода заземления может быть металл без защитной оболочки.

Представленные сведения из статьи позволят вам эффективно ремонтировать или устанавливать электросеть.

При монтаже и проверке электропроводов не забывайте об защите от ударов электротоком.

Знай свои цвета электрических проводов | Promise Electric

Перейти к содержимому

Знай цвета электрических проводов

Если вы когда-нибудь видели спутанные провода за своими стенами, вы, несомненно, заметили, что там проложены провода нескольких цветов. Каждый из этих проводов имеет особое назначение, и прежде чем приступать к любому проекту перемонтажа, необходимо четко понимать различия. Три категории электрических проводов: горячие, нейтральные и заземляющие.

Горячий провод несет ток под напряжением. Нейтральный провод создает цепь под напряжением вместе с горячим проводом, а заземляющий провод используется в качестве меры безопасности на случай, если горячий или нейтральный провода каким-либо образом соприкоснутся с металлическими частями. Соединение металлических частей с заземляющим проводом устраняет опасность поражения электрическим током в случае короткого замыкания.

Объяснение цветов электрических проводов

При работе с электрической цепью понимание цветов электрических проводов необходимо как для правильной работы цепи, так и для защиты от поражения электрическим током и других опасностей, связанных с электричеством.

• Черные электрические провода: Черные провода используются во всех типах цепей. Их основная задача — проводить ток от источника питания к розетке. Черные провода никогда не используются для заземления или нейтрального провода. Вы должны быть предельно осторожны при обращении с этими проводами, так как черный провод горячий и должен считаться находящимся под напряжением. Эти провода часто используются в качестве ножки переключателя, которая передает питание на выключатели и розетки. Они чаще всего встречаются в жилых домах и частных домах.
• Синие и желтые электрические провода: Синие и желтые провода чаще всего встречаются в коммерческих объектах и ​​используются, когда провода под напряжением протягиваются через кабелепровод. Эти провода несут мощность, но не используются в розетке, а используются в более сложных цепях между выключателями и столбами. Желтые провода обычно используются для подключения потолочных вентиляторов и структурных светильников, а синие провода обычно используются для трех- или четырехпозиционных переключателей

.

• Белый и серый электрические провода: Белый и серый провода являются нейтральными и действуют как разъем для нулевой шины. (проводящая металлическая деталь, которая притягивает и распределяет электрический ток по всей цепи). Белые провода находятся в жилых домах, а серые — в коммерческих. Белый и серый провода должны быть соединены с другими белыми и серыми проводами. Примечание. Белый провод, помеченный черной или красной лентой, работает как провод горячего тока и больше не является нейтральным.
• Зеленые электрические провода: Зеленые провода соединяют клемму заземления (розетку) с заземляющей шиной (электрический щит). Их назначение – заземлить электрическую цепь. Эти провода соединяются только с другими зелеными проводами и выполняют функцию безопасности, обеспечивая путь утечки электричества. Они могут нести сильное течение, будьте осторожны.
• Красные электрические провода: Красные электрические провода находятся в многожильном кабеле с оболочкой. Эти провода обычно используются для проводки выключателей и подключения проводных детекторов дыма. Вы можете соединить два красных провода вместе, или вы можете соединить красный провод с черным проводом. Красные провода горячие.

Конечно, большинство экспертов рекомендуют никогда не прикасаться к электрическим проводам, если вы не разбираетесь в электротехнических услугах. Поэтому, хотя вышеизложенное может помочь вам определить, на что вы смотрите, не рискуйте получить удар током или электрическим током — вызовите профессионала. Promise Electric — один из ведущих электриков в районе Сарасота, и мы будем рады приехать к вам домой для консультации.

Наши клиенты могут рассчитывать на честность в том, как мы ведем свой бизнес, компетентность в наших рекомендациях, качественную установку и обслуживание, а также исключительное обслуживание клиентов.

Узнать цену

Мы являемся лицензированными электриками Сарасоты, пользующимися наибольшим доверием. Запланируйте смету сегодня!

[]

keyboard_arrow_left Предыдущий

Следующий keyboard_arrow_right

Мы заботимся о вашей конфиденциальности. Отправляя заявку, вы соглашаетесь с тем, что Promise Electric может использовать предоставленный вами номер телефона для связи с вами. Если вы хотите связаться с нами без согласия на эти способы связи, позвоните или нажмите здесь.

Цветовые коды электрических проводов: все, что вам нужно знать

Перед началом любого проекта электропроводки можно определить назначение электропроводки различных домов, если вы понимаете различные цвета электрических проводов и их код. Эти электрические цветовые коды определяют функцию каждого провода в данной цепи. Цвета проводки идеально различаются между горячими, нейтральными или заземляющими проводами.

Почему домашние провода бывают разных цветов?

Понимание цветов электрических проводов необходимо человеку, работающему с электрической цепью, чтобы определить принцип работы проводов и меры предосторожности. Очень важно знать эти цвета проводки дома, прежде чем отправиться в мир экспериментов с ремонтом «сделай сам» (DIY).

Цвет каждого провода, по сути, является его идентификацией и, следовательно, имеет большое значение, если вы хотите, чтобы цепь функционировала должным образом. Возможность запомнить каждый цвет провода и его свойства защитит вас от поражения электрическим током и других опасностей.

Каковы различные цветовые коды электрических проводов и их назначение?

• Черные электрические провода

  Черные электрические провода В основном встречаются в жилых домах, черные провода несут питание к выключателям и розеткам в различных типах цепей. Одна из их основных функций — выступать в качестве соединения, связывающего переключатель с определенной электрической нагрузкой. Черные провода не используются в качестве нейтральных или заземляющих проводов, поскольку их основное назначение — проводить электрические токи под напряжением.

• Синие и желтые электрические провода

  Хотя ни один из них не присутствует в стандартной проводке розетки, оба играют важную роль, поскольку провода под напряжением проходят через канал. Желтые и синие провода работают как носители одной цепи тока, состоящей из трех или четырехпозиционных переключателей, в которой несколько переключателей управляют одной и той же утилитой. Эти провода также называют путниками из-за их функции проводить ток между переключателями и полюсами.

• Белые и серые электрические провода

  Белый и серый электрические провода — это нейтральные провода. Нейтральный провод действует как соединение с нейтральной шиной. Нейтральная шина представляет собой токопроводящую деталь из металла, которая эффективно притягивает и распределяет электрический ток по всей цепи. Проще говоря, эти провода помогают току вернуться к источнику питания. Обратите внимание, что в некоторых случаях нейтральный провод может также проходить под током и может привести к поражению электрическим током при неправильном обращении.

• Зеленые электрические провода

  Зеленые провода используются в качестве защитных мер в качестве заземляющих проводов, что делает цепь ударопрочной и безопасной для использования внутри дома. Вы можете идентифицировать их как провода, соединяющие машины с заземляющей клеммой через розетку. В типичной электрической цепи этот цвет проводки дома проходит через заземляющую шину. В случае, если провод под напряжением случайно соприкоснется с проводником, зеленые провода могут защитить вас, безопасно передавая этот дополнительный ток в землю. Например, если какой-либо из ваших приборов отключит автоматический выключатель из-за неисправности, зеленые провода обеспечат путь отвода электрического тока, отводя его от вас.

• Другие цвета

  Другие цветовые комбинации, включая полосатую проводку, красные провода и оголенные медные провода, имеют множество различных целей, но не получили широкого распространения. Например, красные провода соединяют проводные детекторы дыма со всей энергосистемой. С другой стороны, оголенные медные провода помогают соединять выключатели, розетки, светильники или металлические корпуса приборов.

Цветовые коды электрических проводов Все, что вам нужно знать от JesonPitt

Вы ищете высококачественные и надежные электротехнические материалы ведущих производителей по конкурентоспособным ценам? Не ищите больше, потому что D&F Liquidators имеет большой запас электрооборудования , предохранительных выключателей и автоматических выключателей .
