Каким цветом обозначаются земля, фаза и ноль

Всем нам периодически приходится сталкиваться с проблемами, связанными с неисправностью проводки и порой даже ремонтировать её самостоятельно.

Но прежде чем приступать к столь увлекательному и порой необходимому делу, неплохо было бы понять, с чем придётся работать. Для начала давайте разберёмся, что такое земля, фаза и ноль.

Определение 1

Фаза – это провод, в котором есть ток и напряжение.

Такое название этого провода обусловлено тем, что ток к нам в квартиры подаётся переменный трёхфазовый с электрических подстанций, фазой в этом случае называется аргумент, определяющий начальное положение колебательного процесса.

Так как в нашей стране обычно используется трёхфазная система электроснабжения, то фазовый угол между ЭДС одинаковой частоты составляет $120°$, а частота тока – $50$ Гц.

В США же, например, напряжение составляет около $120$ Вольт, а частота тока при этом $60$ Гц.

Определение 2

Ноль – это провод, по которому остаточный ток течёт назад в замкнутом контуре, так как ток способен течь только по замкнутым контурам.

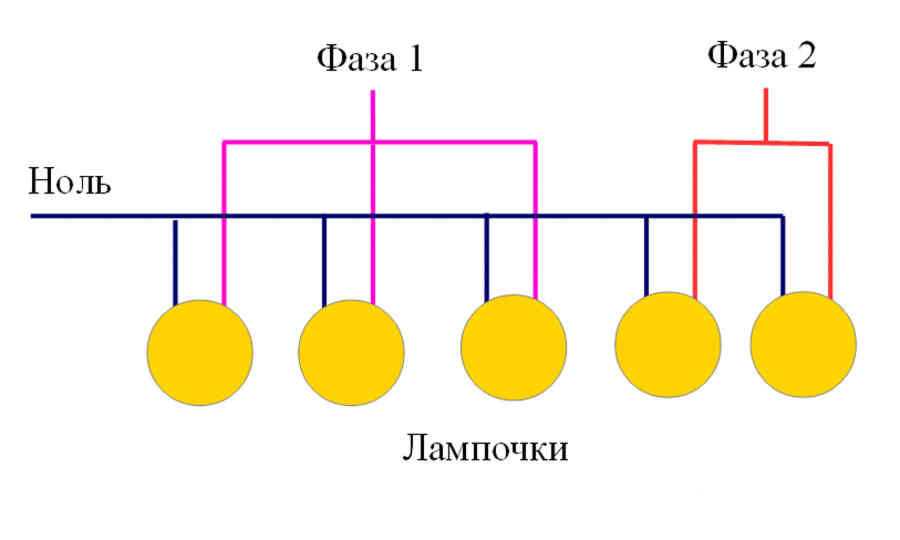

Именно благодаря нулевому проводу происходит выравнивание напряжений между фазами.

В России в обычных домах напряжение между фазовым и нулевым проводом чаще всего около $220$ В. Для обозначения нулевого провода на схемах используют букву $N$, если же нулевой провод одновременно выполняет функцию нулевого защитного провода, то на схеме он может быть обозначен аббревиатурой $PEN$.

Определение 3

Земля – это провод, через который производится отвод с нулевого провода остаточного тока в землю.

Земля используется во избежание коротких замыканий и ударов током в случае возникновения каких-либо неполадок в системе. В квартиру обязательно должен быть проведён нулевой провод от внешнего к ней источника тока.

Рисунок 1. Обозначение фазы на электрических схемах

Как обозначается земля, фаза и ноль на электрической схеме

Наиболее часто на схемах фаза обознается буквой $L$, тогда как ноль обозначается буквой $N$, а заземление — по-разному в зависимости от происхождения источника схемы.

В англоязычной литературе можно встретить обозначение заземления буквами $GND$, также заземление может обозначаться с помощью различных знаков на схеме, например:

Рисунок 2. Заземление на схемах

Сигнальная земля – это заземление, относительно которого определяются потенциалы всех сигналов в схеме.

Для более простой работы с электрическими сетями сейчас введены специальные стандарты и применяется специальная маркировка кабелей по цвету и иногда c условными знаками.

В случае проведения электрических работ важно не забывать соблюдать нижеприведённые правила для простоты дальнейшей поддержки, быстрой идентификации провода и уменьшении количества ошибочных подключений, а также для более лёгкой обслуживания электропроводки внутри вашей квартиры.

Ноль, фаза и земля — маркировка по цвету

Ознакомившись с этим разделом статьи, вы с лёгкостью сможете наконец починить любимую люстру вашей бабушки и вам больше не придётся задаваться нижеперечисленными вопросами, мешавшими вам спать по ночам:

• Бело-синий провод это фаза или ноль?
• Черный провод это фаза или ноль?
• Красный провод это фаза или ноль?
• Белый провод это фаза или ноль?
• Синий провод это фаза или ноль?
• Коричневый провод это фаза или ноль?
• Голубой провод это фаза или ноль?
• Синий цвет провода у фазы или ноля?
• Какого цвета нулевой провод в электропроводке?
• Какого уже цвета фазовый и нулевой провод и сможет ли дальтоник заметить разницу?

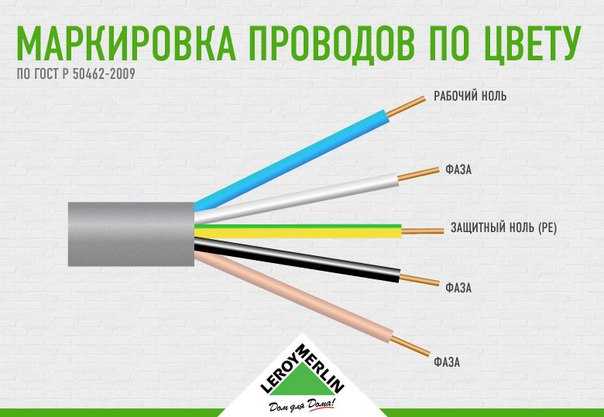

Рисунок 3. Какие цветом маркируются провода фаза ноль и заземление

Для России и стран СНГ принят определённый стандарт по расцветке для проводов земля, фаза и ноль.

Рисунок 4. Цвета электрических проводов земля фаза ноль

Цвет фазного провода

Определение 4

Если проводка выполнена по стандартам, то фазы (токоведущие провода) в ней коричневые, чёрные и серые, причём для провода всего с тремя жилами предпочтителен коричневый цвет для фазы.

Иногда в жизни приходиться столкнуться с цветами проводов фазы и нуля не по ГОСТ, в таких случаях фаза может быть красной, белой, розовой, фиолетовой, оранжевой и даже белой и бирюзовой.

Если это ваш случай – будет лучше воспользоваться индикаторной отвёрткой или какими-либо другими методами для того чтобы понять, где ток.

Цвет нулевого провода

Определение 5

Нулевой провод чаще всего синего или сине-белого цвета.

Бывает, что попадаются более интересные альтернативы, где нулевой провод совмещён с заземляющим.

Рисунок 5. Какого цвета нулевой провод?

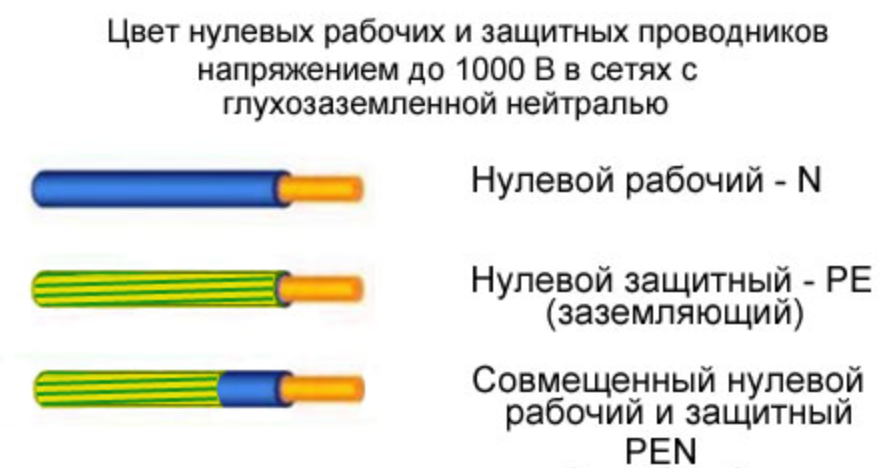

Цвет заземления

Определение 6

Для маркировки земли в соответствии со всеми правилами обычно принято выбирать жёлтые, зелёные и полосато-жёлто-зелёные цвета.

Наиболее грамотно и правильно сточки требований ПУЭ и ГОСТ использовать для заземления провода жёлто-зелёного цвета по всей их длине чтобы в случае необходимости проведения работ на середине протяжённости кабеля нельзя было бы спутать заземление с каким-либо другим проводом.

Рисунок 6. Цвета электрических проводов земля фаза

Цвета проводов для цепи постоянного тока

В электрической цепи постоянного тока для положительного полюса $»+»$ обычно используют коричневый провод, а для отрицательного $»-«$ серый. Для нуля также предпочтителен цвет провода синий.

По итогам статьи хотелось бы напомнить, что если вы хотите долго жить – лучше избегать контактов проводов между собой не зная наверняка, какой где, так как соединение нуля с фазой может привести к резкому скачку тока в цепи и соответственно, немалым бедам, например, пожару или удару током.

Если вы столкнулись с нестандартным цветовым решением в проводке – будет лучше воспользоваться какими-либо другими способами понять где что, например, вольтметром.

Цветовая маркировка проводов и кабелей. Стандарт для Республики Беларусь

С помощью данного материала, хочу помочь новичкам и старожилам, разобраться и понять особенности цветовой маркировки проводов и кабелей согласно нормативам Республики Беларусь и не только.

Недавно мне довелось подключать квартирный щит, к которому приходило около 30 кабелей, с различной цветовой маркировкой жил. Прикол заключался в том, что маркировка настолько разная, что каждый электрик (а на объекте работало две бригады) трактовал цветовую маркировку по- своему. Естественно не обошлось без косяков, и за один день (как обычно) подключить щит мне не удалось, так как моё мнение по цвету жил не совпало с мнением других электриков. Мне пришлось еще один день потратить, чтобы прозвонить все линии для правильного подключения в щите. Рассказываю подробности…

К щиту были протянуты одни из самых популярных кабелей в Минске (на момент 2013-2015 год) производителя «АВТОПРОВОД», сделанный по ГОСТу. В трех жильном кабеле ВВГ-П 3×1,5 и ВВГ-П 3×2,5 расцветка жил следующая:

• зеленая + красная + белая

Далее были кабели (Белтелекабель) с жилами:

• белая + белая с черной полосой + белая с синей полосой,
• белая + белая с коричневой полосой + белая с черной полосой

были и более приятные, «правильные» кабели по расцветке жил (почему правильные узнаете чуть позже):

• желто-зеленая + голубая + белая
• желто-зеленая + голубая + черная
• желто-зеленая + голубая + коричневая (правда эта были не кабели ВВГ а установочный ПВС и шнур ШВВП, которые не должны применяться в стационарной электропроводке, но это другая история)

Прежде чем начинать разбираться в расцветке проводов, хочу отметить ошибки электриков, на которых я получил хороший опыт.

Ошибка 1. При выполнении электромонтажных работ использовались кабеля разных производителей с различными расцветками жил. При этом в различных жилах кабелей один цвет мог трактоваться по-разному. Например, в одном кабеле ноль черный, в другом кабеле черным цветом оказалась земля*.

Ошибка 2. При таких разных по цвету проводах, не были обозначены (с помощью изоленты или термоусадочных трубок) заземляющие и нейтральные жилы. Простыми словами можно было просто куском синей изоленты обмотать вокруг жилы, которую взяли за ноль, а заземляющую жилу отметить зелено-желтой изолентой.

Ошибка 3. Еще одна ошибка не относится к маркировке, но почему-то ее часто совершают большинство электромонтажников. Речь о запасе кабеля для подключения щитов. В данном случае подключить красиво довольно сложно, так как некоторых кабелей едва хватает для подключения. Это при том, что подключение осуществлялась с помощью клемм на DIN-рейку.

Никогда не экономьте кабель, при подключении электрических щитов! Если вы не знаете, на какой высоте будет установлен щит, оставляйте запас кабеля до пола (как делаю я). Лишний кабель всегда можно использовать как перемычки для подключения розеток.

*Термины: НОЛЬ (N) — рабочий нейтральный проводник, ЗЕМЛЯ (PE) – защитный проводник

Выводы которые я сделал при подключении щита, очень простые:

1. Я перестал использовать кабели без желто-зеленой или голубой маркировки для линий розеток и питания освещения.
2. В других случаях, я всегда отмечаю жилы с помощью изоляционной ленты для обозначения заземления (желто-зеленая изолента), нуля (синяя изолента) и фазы (красная изолента при однофазной электропроводки или желтая, зеленая, красная при трехфазной электропроводке).

А теперь давайте разбираться с цветами в электропроводке.

Для начала следует понять, что цветная маркировка это отличное решение быстро определить любому мастеру (электрику, инженеру, энергетику и т.д.) какую роль выполняет тот или иной проводник в электроустановке. Но трудность заключается в том, что нет единого и точного правила для всех стран и производителей.

В каждой стране маркировка проводов по цвету разная и может значительно отличаться от нашей. В той же России столько путаницы с нормативами, что они сами не знают каких правил придерживаться.

В Республике Беларусь действуют национальные правила по устройству электроустановок ТКП 339-2011, которые частично сменили некоторые главы ПУЭ 6. В нем можно найти следующие пункты:

Давайте заглянем в стандарт СТБ МЭК 60173, на который ссылаются в данном пункте:

Обращаю Ваше внимание на четыре момента в этом стандарте:

1. Четко определенно, что желто-зеленый проводник это ЗЕМЛЯ (PE)
2. Голубой цвет это НОЛЬ (N)
3. Рекомендуемые цвета для остальных жил : ЧЕРНЫЙ или КОРИЧНЕВЫЙ.
4. Нерекомендуемые цвета для жил: зеленый, желтый, красный, серый и белый.

Не будем делать еще выводы, и продолжим изучать ТКП 339-2011:

Опять же, нам указывают что заземляющий (защитный) проводник должен быть ЗЕЛЕНО-ЖЕЛТЫЙ. и обозначаться латинскими буквами PE.

Из этого пункта понятно, что НОЛЬ (нейтральный проводник) должен обозначаться ГОЛУБЫМ цветом.

А этот пункт указывает каким цветом должны быть обозначены шины фаз, для напряжения 400 (380) Вольт:

• L1 (фаза A) — ЖЕЛТЫЙ
• L2 (фаза B) — ЗЕЛЕНЫЙ
• L3 (фаза С) — КРАСНЫЙ

Мы ознакомились с пунктами ТКП 339-2011, связанные с цветовой маркировкой. Однако ТКП 339-2011, лишь частично заменил некоторые главы ПУЭ 6. Всё остальное, чего нет в техническом кодексе 339-2011, следует искать в ПУЭ 6, действующим в Республике Беларусь. А в нем можно найти следующий пункт 2.1.31:

Выводы на данный момент просты:

1. На территории РБ действуют нормы по цветовой маркировки шин (ЖЕЛТЫЙ, ЗЕЛЕНЫЙ, КРАСНЫЙ).

2. По расцветке жил проводов:

 ЗАЗЕМЛЕНИЕ (ЗЕМЛЯ) PE —  всегда ЖЁЛТО-ЗЕЛЁНЫЙ

 НОЛЬ (нейтральный проводник) N — всегда ГОЛУБОЙ (СИНИЙ, СВЕТЛО СИНИЙ)

  ФАЗА (фазный проводник) L — может быть черного, коричневого, серого, красного, фиолетового, розового, белого, оранжевого, бирюзового цвета. Однако рекомендуется использовать приоритетные цвета для обозначения фаз: КОРИЧНЕВЫЙ (приоритет для фазной жилы №1) и ЧЕРНЫЙ (при наличии коричневой жилы, приоритет для фазы №2) .

Всё! Больше путать Вас не буду. Что указано выше это основа.

Цветовая маркировка проводов в будущем.

А теперь бонус. Что нас ждет впереди?

Рано или поздно, но мы должны будем признать европейский стандарт по цветовой маркировке МЭК 60445:2010. Например в России уже действует ГОСТ Р 50462-2009.

Особенность данного стандарта в расцветке фаз: L1 — коричневый, L2 — черный, L3 — серый.

Поэтому электрикам, которые собираются продолжать заниматься электропроводкой в будущем, следует выучить данную маркировку:

Я тоже потихоньку перехожу на  европейский стандарт при сборке электрических щитов.

Для однофазных щитов, все чаще применяю провода: черный + голубой + желто-зеленый. Хотя, как показывает практика, заказчикам щитов интуитивно понятней, когда фаза обозначается красным проводом.

Для трехфазных щитов начинаю использовать расцветку фаз: коричневый, черный, серый. Ввод в таких щитах маркирую с помощью термоусадочных цветных трубок согласно нормативам ТКП 339-2011 (желтый, зеленый, красный).

Как правильно идентифицировать цветовую маркировку?

Для быстрой и правильной идентификации цвета проводов для электропроводки следует придерживаться нескольких правил:

 Правило 1. Всегда использовать приоритетные цвета для проводов:

• Желто-зеленый — всегда ЗАЗЕМЛЕНИЕ.
• Голубой (может быть светло синий или синий) – это всегда НОЛЬ.
• Коричневый — это приоритетный цвет для обозначения фазы в однофазной электропроводке.

 Правило 2. Если в кабеле нет коричневого, черного, серого цвета, но есть красный, то его следует делать ФАЗОЙ. У большинства красный цвет ассоциируется с фазным проводником.

 Правило 3. Если в кабеле нет желто-зеленого цвета, но есть зеленый, то в однофазной электропроводке его следует делать ЗЕМЛЕЙ. Не лишним будет обозначить его желто-зеленой маркировкой (изолентой или термоусадкой).

Часто при прокладке кабеля от выключателя к распределительной коробке, желто-зеленую жилу используют как «общую фазу» для выключателя. Так делать нельзя!

Несколько примеров по правильному определению цветов в электропроводке на фото ниже:

Вот и всё, что мне хотелось вам рассказать про цветовую маркировку проводов. Теперь только остается следовать этим правилам и не создавать лишних хлопот себе и другим мастерам, при выполнении электромонтажных работ.

Цветовые коды проводки

— электрические стандарты NEC и 3-фазный

Электричество питает мир. Он загорается, включается и заряжает почти все, к чему мы прикасаемся, одним щелчком выключателя. Но за панелями выключателей и розетками скрывается красочная, похожая на спагетти сеть проводов: красный, черный, желтый, зеленый — каждый предназначен для соединения и обеспечения нашей безопасности.

Независимо от того, устанавливаете ли вы, ремонтируете или модернизируете провода, вы, возможно, заметили, что нет двух абсолютно одинаковых систем проводки. Но у большинства из них есть по крайней мере одна общая черта: способ идентификации каждого провода. И этот путь с цветом.

Проще говоря, цвет облегчает работу с проводами. Просто спросите у тех, кто часто соприкасается с проводами, в основном:

• Электриков с табличками датаком
• Инженеры-электрики
• Подрядчики
• Техники
• Домовладельцы

Вместо того, чтобы гадать… Этот провод горячий? Нейтральный? Для заземления? Беглый взгляд на цвет провода может показать его роль в питании устройства или цепи. Это просто. Это безопасно. И он разработан, чтобы исключить догадки из работы с электричеством.

Но так было не всегда.

Краткая история цветовых кодов проводки

Только в 1928 году дебютировала цветовая маркировка проводов. Национальный электротехнический кодекс® (NEC) был первым, кто ссылался на него, и сегодня он продолжает устанавливать стандарты для электротехнической промышленности. Использование единого цветового кода облегчает оценку электропроводки и обеспечивает безопасность как для лицензированных специалистов, так и для домовладельцев.

6 Преимущества использования проводов с цветовой маркировкой

Цвет

имеет много преимуществ, особенно при использовании с электрическими проводами.

1. Цвет привлекает внимание

   Это не тайна, наше внимание привлекает цвет. По сравнению с бесцветными предметами именно цветные привлекают больше внимания. Для электриков цвета проводов указывают, как энергия перемещается в цепях.

2. Цвет повышает безопасность

   Цвет предупреждает нас об опасности. В случае с электричеством распознавание красного электрического провода (горячего провода) может означать снижение риска поражения электрическим током, ожогов, поражения электрическим током и пожаров. Если тело сталкивается с мощным электрическим импульсом, на восстановление могут уйти годы.

   » Вы не можете сказать, просто взглянув на пациента, каковы некоторые из сложных, изменяющих жизнь последствий электрических травм. ”
   — Джон Чо, эрготерапевт и клинический координатор амбулаторной программы реабилитации Back on Track в реабилитационном госпитале Св. Иоанна. ^[1]

   Таким образом,

   Профилактика играет ключевую роль, когда речь идет об электробезопасности. А цвет может помочь снизить общие риски.

3. Цвет повышает производительность памяти

   Мы лучше помним, когда используются цвета, чем когда их нет. Это потому, что цвета играют важную роль в хранении информации в системе памяти. Поскольку электрические провода окрашены, их назначение в сети легче понять.



4. Цвет сокращает время простоя

   Неправильная идентификация проводов в коммерческом, жилом или промышленном помещении может привести к случайным отключениям электроэнергии, что приведет к неожиданному простою как жильцов, так и рабочих. Цветные провода предотвращают перебои в работе, создавая надежную систему идентификации.

5. Цвет может сократить расходы

   Ремонт стоит дорого, если перерезан не тот провод. Отключение электроэнергии может привести к пропущенным транзакциям и потерям продаж. Использование цветных проводов может в конечном итоге сэкономить деньги бизнеса.

6. Цвет может снизить риск повреждения имущества

   Электрические инциденты, такие как перегрев проводов или пожары, могут привести к значительному материальному ущербу. Использование цветных проводов может снизить этот риск, обеспечивая правильное подключение цепей.

Стандарты цветового кодирования проводов NEC

Несмотря на то, что существуют международные цветовые коды проводов, США следуют Национальному электротехническому кодексу ^® (NEC). Код обозначен как NFPA 70 ^® , поскольку NEC спонсируется Национальной ассоциацией противопожарной защиты. Хотя это и не федеральный закон (штаты могут его принять), он одобрен Американским национальным институтом стандартов (ANSI). Каждые три года NEC пересматривает, исправляет и принимает последний кодекс. Текущий NEC последний раз обновлялся в 2020 году. Следите за различными изменениями в стандартах маркировки кабелей, чтобы обезопасить себя и свою команду.

Зачем следовать NEC?

Законы и безопасность

Большинство предприятий придерживаются NEC, потому что это закон штата. Другие следуют ему, потому что это считается лучшей практикой для повышения безопасности на рабочем месте. Травмы и инциденты могут дорого обойтись, поэтому к электромонтажу, вне зависимости от его объема и масштаба, следует относиться серьезно.

Связь и поиск и устранение неисправностей

В дополнение к повышению безопасности новых установок, следование NEC обеспечивает связь для будущих проектов. Рабочие, ремонтные бригады и подрядчики (которые часто обновляют провода) привыкли полагаться на эту систему цветового кодирования. Это упрощает и ускоряет устранение неполадок.

Образование и последовательность

Если вы хотите стать лицензированным электриком, ваше обучение потребует четкого понимания NEC. Это обеспечивает согласованность как при новом строительстве, так и при обновлении проводки в уже существующем здании.

Стоимость

Соблюдение стандартов кодирования проводов не требует дополнительных затрат. Тонкая ПВХ-оболочка, которой обернут каждый провод, стоит одинаково для каждого цвета.

Эти льготы побуждают предприятия принимать методы, принятые в их области.

Цветовые коды электрических проводов

Приведенное ниже руководство по цветовой маркировке проводов относится к электропроводке в США. Хотя могут быть исключения (например, старая проводка, региональные различия, был установлен провод неправильного цвета), этот раздел можно использовать в качестве общего обзора цветовых кодов электрических проводов.

Помимо идентификации провода по его цвету, всегда проверяйте, обесточены ли провода. Серьезную озабоченность вызывают горячие провода, по которым ток под напряжением передается от электрощита к розеткам и осветительным приборам.

Цветовые коды трехфазных проводов

Независимо от того, добавляете ли вы бытовую технику или промышленное оборудование, вам необходимо знать эти цветовые коды электропроводки. В США эти провода с цветовой кодировкой передают питание от автоматического выключателя к устройству.

Блок питания переменного тока

Переменный ток (AC) — это мощность, которая выходит из розеток в домах и на предприятиях.

Дома и офисы: 120, 208 или 240 В

• Фаза 1 — черный провод
• Фаза 2 — красный провод
• Фаза 3 — синий провод
• Нейтральный — белый провод
• Заземление — зеленый, зеленый с желтой полосой или оголенный провод

Промышленное оборудование: 277 или 480 В

• Фаза 1 — коричневый провод
• Фаза 2 — Оранжевый провод
• Фаза 3 — желтый провод
• Нейтральный – Серый провод
• Земля — зеленый, зеленый с желтой полосой или оголенный провод

При подаче питания на высоковольтные устройства убедитесь, что вы правильно маркируете провода и кабели и при необходимости добавляете знаки безопасности. Эту идентификацию можно использовать во время маркировки блокировки, если оборудование необходимо обесточить.

Питание постоянного тока

Постоянный ток (DC) используется в сотовых телефонах, фонариках, автомобилях и солнечных панелях. Его также можно использовать в промышленных процессах и для передачи больших объемов электроэнергии из удаленных мест.

• Положительный – красный провод
• Минус — черный провод
• Земля – белый или серый провод

Как Брейди может помочь

Как нет двух одинаковых электротехнических проектов, так и поддержка Brady бывает разных форм и размеров. Мы предлагаем промышленные принтеры для этикеток, кабельные этикетки, маркеры для проводов, термоусадочные втулки, знаки электробезопасности и программное обеспечение — эффективные и простые способы передачи важной информации и сохранения безопасности.

Портативные принтеры для этикеток предлагают идеальное сочетание удобства и долговечности, и компания Brady предлагает полный модельный ряд. Принтеры для проводных этикеток Bluetooth, такие как мобильный принтер этикеток BradyPrinter M611 и принтер этикеток M211, позволяют создавать, предварительно просматривать и печатать этикетки с помощью знакомой клавиатуры телефона и приложения. Ручной этикетировщик M210, с другой стороны, позволяет пользователям проектировать, создавать и печатать этикетки с помощью традиционной встроенной клавиатуры принтера. Узнайте, как выбрать правильный маркер для проводов из нашего руководства.

В дополнение к цветовой маркировке мы предлагаем высокоэффективные материалы для маркировки проводов и кабелей, которые помогут вам соответствовать нормативным требованиям. Некоторые из них самозатухающие, в то время как другие устойчивы к химическим веществам, маслам и влаге. Флажки, бирки, самоклеящиеся, вращающиеся и обертывающиеся маркеры для проводов и кабелей Brady отличаются долговечностью и предназначены для того, чтобы оставаться видимыми в любой среде.

Brady также производит предварительно напечатанные и индивидуальные бирки и знаки безопасности. Их также можно создавать с помощью принтеров этикеток по запросу. Информирование других о потенциальных опасностях, связанных с электричеством (маркировка кабелепроводов, маркировка напряжения, электрические панели, вспышка дуги, табличка блокировки) может снизить угрозу получения травм. Независимо от того, публикуете ли вы в помещении или на улице, просто знайте, что текст, графика и цвет выдержат воздействие элементов, истирание и повторяющиеся разливы и очистки.

Если вам нужны дополнительные решения, мы готовы помочь. Сообщите нам немного больше о вашем приложении, и мы с удовольствием порекомендуем продукты и услуги, которые могут улучшить ваш рабочий опыт.

Принтеры для проводов и кабелей

Этикетки для проводов и кабелей

Программное обеспечение для маркировки

Ресурсы

Узнайте, как получить реальную ценность, используя правильные
этикетки с данным руководством по маркировке проводов и кабелей

Подробнее

Ваше полное комплексное решение для вашего
Потребности в идентификации информационных и коммуникационных технологий (ИКТ)

СКАЧАТЬ

Хотите увидеть образцы наших этикеток для маркировки проводов и кабелей?
Запросите бесплатный образец пакета здесь.

Запросить образец

Заполните короткую форму, и один из наших представителей свяжется с вами.

Свяжитесь с нами

Понимание цветовых кодов электрических проводов

Готовы вычеркнуть этот электрический проект из своего списка дел? Изучите цветовые коды проводки, чтобы безопасно завершить работу.

AMPOLS/GETTY IMAGES

Цвета электрических проводов

Электрический проход в местном центре благоустройства может быть непосильным даже для опытного электрика. Изолированные провода. Голые провода. Провода всех цветов радуги.

Все провода делают одно и то же, верно? Проводить электричество? Так почему же провода бывают такого разного цвета?

Цветовая маркировка дает визуальное представление о назначении провода и потенциальной опасности. Цветовое кодирование важно по нескольким причинам:

• Безопасность: Знание того, какие провода могут быть под напряжением, необходимо перед началом любого электрического проекта.
• Организация: Аккуратное место означает, что не нужно гадать, что делает каждый провод.
• Душевное спокойствие: В электромонтажных работах присутствует элемент доверия. Если последний человек оставил беспорядок, что еще было сделано неправильно?

В то время как Национальный электротехнический кодекс (NEC) содержит рекомендации для некоторых цветов проводников, о других в кодовой книге ничего не сказано. Однако это не означает, что электрики не разработали систему на протяжении многих лет.

Здесь мы рассмотрим цвета электрических проводов, которые вы, вероятно, увидите в своем доме. Помните, что независимо от цвета, все электрические проводники потенциально могут проводить ток. Всегда проверяйте провода мультиметром или бесконтактным тестером напряжения перед обслуживанием или заменой.

1
/
6

Элли Чайлдресс для семейного мастера на все руки

Черные провода

Черные провода — это «горячие» провода. Они передают ток от электрической панели дома к светильнику, прибору или другому устройству, которому требуется электричество. Нет требований NEC, чтобы горячие провода были черного или любого другого цвета, но черный цвет подходит для бытового использования. Черные провода также могут передавать ток от выключателя к свету. Этот участок цепи называется ветвью переключателя. Провода-путешественники, используемые для соединения двух или более выключателей, управляющих одним светом, также могут быть черными, хотя используются и другие цвета.

Поскольку черные провода так часто используются для передачи электричества, всегда предполагайте, что они горячие. Прежде чем отрезать или отсоединить черный провод, убедитесь, что цепь разомкнута на прерывателе.

2
/
6

Элли Чайлдресс для семейного мастера на все руки

Красные провода

Красные провода также являются горячими проводами. Для работы крупных приборов, таких как кондиционеры, требуется 240 вольт, а для этого требуется два провода питания вместо одного. Черный часто используется для одного горячего, красный для другого. Красные провода также могут быть ножками переключателя, особенно если вам нужны две ножки переключателя для одного устройства. Один пример: потолочный вентилятор со встроенным освещением, которым вы хотите управлять отдельно.

Если вы живете в новом доме с проводными детекторами дыма, их соединяет красный провод, поэтому, если один сработает, сработают все. Красные провода используются так же, как и черные провода, поэтому предположим, что они горячие. Всегда проверяйте любой красный провод, прежде чем отрезать или отсоединить его.

3
/
6

Элли Чайлдресс для семейного мастера на все руки

Белые и серые провода

Белые и серые провода представляют собой заземляющие проводники, также известные как нейтрали. После того, как черный или красный провод несет электричество к светильнику, прибору или устройству, нейтраль возвращает его на панель. Затем процесс повторяется в бесконечном цикле.

NEC разрешает заземляющим проводникам быть белого или серого цвета или иметь три белые или серые полосы на любом цвете фона, кроме зеленого. Другие конфигурации разрешены для конкретных приложений.

Белые или серые провода с черной, красной или другой цветной лентой на концах указывают на то, что проводник используется не как нейтральный, а как горячий. В любом случае по этим проводникам течет ток, поэтому всегда обращайтесь с ними как с током.

4
/
6

Элли Чайлдресс для семейного мастера на все руки

Зеленые, зелено-желтые и неизолированные провода

Зеленые, зеленые с желтыми полосами и неизолированные провода (провода без изолирующего покрытия) являются грозозащитными. Медь является наиболее распространенным материалом для заземляющего провода, но можно использовать и алюминий. Провода заземления действуют как предохранительный клапан для тока, который непреднамеренно уходит от оборудования, которое он должен обслуживать. Провода заземления направляют этот непреднамеренный ток на землю, чтобы люди не были поражены электрическим током.

Когда цепь работает нормально, провода заземления не пропускают ток. Но они могут, поэтому всегда проверяйте их, прежде чем отрезать или отсоединить. Вы не знаете, правильно ли подключил предыдущий домовладелец — или, если уж на то пошло, электрик.

5
/
6

Элли Чайлдресс для семейного мастера на все руки

Синие и желтые провода

Синие и желтые провода иногда используются в качестве контактных проводов в трех- и четырехпозиционных переключателях. Иногда они используются в качестве переключателей, особенно если электрические провода вашего дома проходят через трубы в стенах, на чердаке или в подвале.

Однако чаще электрики в жилых помещениях выбирают кабели, содержащие черные и/или красные провода, в качестве проводников или переключателей. Эти кабели крепятся непосредственно к шпилькам без использования защитной трубы.

Синие и желтые провода часто встречаются в коммерческих и промышленных зданиях, в которых используется трехфазное питание (ваш дом однофазный), но они также могут использоваться в жилых зданиях. Поэтому, даже если вы не будете часто видеть эти провода, они всегда используются для передачи тока. Относитесь ко всем, кого видите, как к живым.

6
/
6

Гольдмунд/Getty Images

Оранжевый, коричневый, розовый и фиолетовый провода

Завершают список цветов электрических проводов оранжевый, коричневый, розовый и фиолетовый.

В домах США оранжевый цвет чаще всего используется как красный провод, особенно в 240-вольтовой цепи, где необходимы два провода под напряжением. Вы также могли видеть оранжевые провода в цепи пожарной сигнализации.

Розовый и фиолетовый менее распространены, но их можно использовать в качестве путеводных или стрелочных переводов, а также в качестве проводки управления диммированием света.
