Отличить ноль от заземления в проводке с тремя жилами


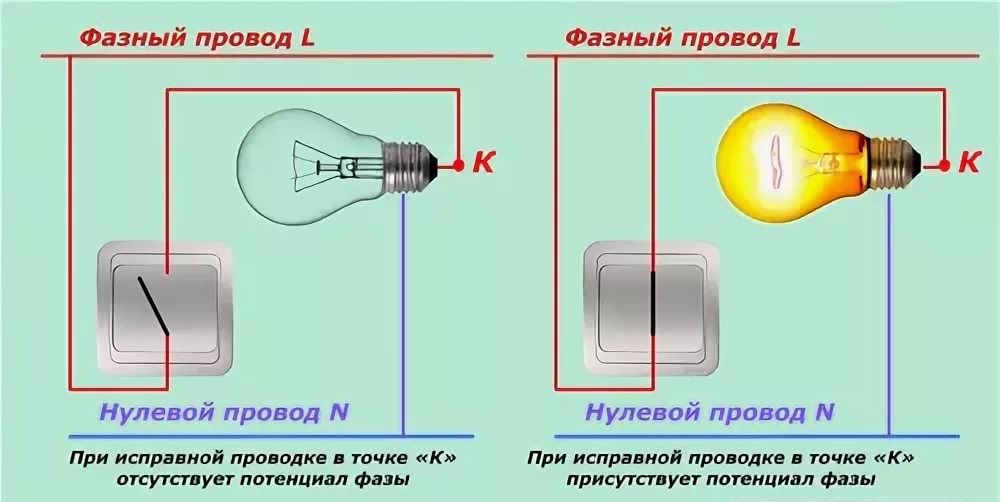

При ремонте или частичной замене электропроводки, электрику приходится сталкиваться с
определением фазы, ноля и заземления в распаячных коробках. С определением фазы проблем
никаких нет, достаточно воспользоваться отверткой-индикатором. Когда проводка проложена
двумя жилами, без земли, естественно, вторая жила является нулем. Однако при ремонте проводки
с тремя токоведущими проводниками, зачастую возникает вопрос: где рабочий ноль, а где
защитный. Ведь по электрическим свойствам оба проводника идентичны — можно подключить
даже приличную нагрузку к паре фаза-земля и не заметить разницы. При измерении напряжения
мультиметром между парами фаза-ноль и фаза-земля примерно одинаковые напряжения.


Для тех, кто в танке: если вы думаете, что можно проверить мультиметром или лампой два провода из
трех и там, где будет напряжение, это и есть фаза с нулем — вы заблуждаетесь! Между фазой и заземлением
(занулением) напряжение также составляет около 220 вольт!


Если проводка современная, с цветной маркировкой проводов — дело упрощается. Обычно фаза
маркируется коричневым или белым (при отсутствии коричневого) проводниками, ноль — синим или
белым (с синей полосой). Заземление по современным стандартам маркируется желтой изоляцией с зеленой полосой.
Однако здесь два НО: далеко не факт, что монтажники были в курсе об общепринятой цветовой
маркировке или использовали провода для трехфазной сети с черным, коричневым и синим (белым
или желтым) проводниками. Поэтому хорошему электрику не следует безоговорочно ориентироваться
на цвета проводников, смонтированных другими электромонтажниками.

Методы определения


Рассмотрим способы определения нулевого и заземляющего проводников, от очень простого к более
сложным.


Цепь имеет защиту по дифф-току. Если весь объект или исследуемая ветка снабжены защитой по
дифференциальному току — дифф-автоматом или УЗО, задача значительно упрощается. Нужно контрольный
прибор, например лампа с проводниками, подключить к фазе и к одному из исследуемых проводников. Если
дифф-защита не сработала, значит лампа подключена к рабочему нолю. Если происходит срабатывание УЗО
при подключении лампы — вы ее подключаете к фазе и земле. Все достаточно просто и заодно проверите
устройство защитного отключения на практике.


Перед выполнением такого теста нужно убедиться в работоспособности дифф-защиты, нажав кнопку «тест» на
защитном аппарате. Следует отметить, что способ будет работать при условии, что ток через лампу будет
превышать номинальный дифференциальный ток аппарата. То есть, при использовании лампы накаливания
(энергосберегайка не подходит) сработает УЗО с током утечки 10-30 мА. Вводное УЗО на утечку 300 мА
может не сработать, для надежной проверки нужно брать прибор помощнее.


Сравнение с заземляющими контактами розеток. Данный метод будет работать если на вводе стоит
двухполюсный автомат, размыкающий рабочий ноль и в помещении имеются розетки с заземлением. Вводной
автомат следует отключить, тем самым мы разомкнем любую связь ноля с землей. По возможности следует
отключить все приборы из розеток.


Далее следует «прозвонить» мультиметром в режиме измерения сопротивления заземляющий контакт
одной из розеток с исследуемыми контактами. При соединении с нулевым проводом, мультиметр должен
показывать большое сопротивление, с заземляющим контактом на неизвестной точке с землей розетки
сопротивление практически нулевое.


Таким способом можно заодно проверить правильность подключенных розеток: при отключенном вводном
двухполюсном автомате, нулевые и заземляющие контакты прозваниваться не должны. Ну это при условии,
что проводка изначально исправна и верно смонтирована.


Лезть в щит. Если предыдущие способы реализовать нет возможности, придется лезть в «начинку»
электрощита. Думаю напоминать здесь о технике безопасности не стоит: ее никто не отменял. На самом
деле способ достаточно прост: нужно найти нулевой проводник, уходящий в помещение и отсоединить
его от клемм щита. Затем прозвонить с исследуемыми контактами: с которым будет звониться — тот и есть
нулевой проводник.


В случае с щитом вполне может возникнуть сложность, когда даже в щите сложно отличить ноль от заземления.
В этом случае понадобятся токовые клещи. Нужно включить напряжение и нагрузку в помещении, и
исследовать клещами неизвестные проводники в щите — где будет ток, так и рабочий ноль. Обратите внимание:
метод работает только в том случае, когда вы точно знаете, что один из проводников — ноль, а другой —
земля.


Все вышеописанные методы работают как с заземлением, так и с «занулением»


Определить контакты при подключении электроплиты. Иногда возникает необходимость заменить розетку
электроплиты, а проводка советских времен или начала 90-х, одноцветная. Для верного определения зануления
электроплиты необходимо условие — двухполюсный автомат во вводном щите, отключающий и фазу, и ноль от всей
квартиры.


Итак, при включенной электроэнергии определяем фазу на ичсследуемых выводах для будущей розетки — этот контакт
помечаем и откидываем в сторону, далее он нам не нужен. Потом нужно определить ноль в любой розетке в квартире —
так как проводка советская, земли там нет, поэтому нолем окажется тот вывод, на котором не светится
отвертка-индикатор.


Теперь обесточиваем всю квартиру и мультиметром прозваниваем ноль обычной розетки с двумя оставшимися контактами
на электроплиту. Тот контакт, который звонится с нолем розетки — рабочий, а тот что не звонится — зануление (земля).
Если же звонятся оба контакта — нужно искать ошибки в электропроводке. При организации зануления в советское время,
его присоединяли к клемме «PEN» без каких-либо коммутационных аппаратов.

Что будет, если перепутать ноль с землей?


Если заземление исправно и выполнено в соответствии со всеми требованиями, об ошибке можно не подозревать
многие годы. Мне много раз попадались неправильно подключенные электроплиты с советских времен. Однако на
эти ошибки не следует закрывать глаза:


1. Приборы учета электроэнергии будут некорректно работать, из-за этого можно схлопотать приличный штраф от
энергетиков, когда все выяснится.


2. При установке дифференциальных выключателей (УЗО) или дифференциальных автоматов, корректная их работа
невозможна. Эти аппараты будут все время отключаться.


3. Заземление перестанет выполнять свою основную функцию — защищать человека от поражения электрическим током.
В добавок, это может стать самой причиной поражений.


4. При «слабом» заземлении в частном доме оно быстро выйдет из строя и в любом случае, придется производить
ремонт.

Смотрите также другие статьи

Стандарты цветового кода электропроводки

В производстве проводов и кабелей цветовое кодирование — это процесс присвоения проводу определенного цвета. Определенные цвета указывают на место, которое отдельный провод занимает в цепи. Цель цветового кодирования — сообщить техническим специалистам, какие провода являются заземленными, горячими и нейтральными для обеспечения безопасности. В Соединенных Штатах современные цветовые коды проводов были введены в 1940-х годах. Цвета электрических проводов различаются в зависимости от страны, поэтому приведенная выше информация актуальна только для США. Канада и Европейский союз имеют разные стандарты цветового кодирования. Правила цветового кодирования определяются Национальным электротехническим кодексом (NEC) и общепринятой практикой в ​​отрасли. Несоблюдение этих стандартов считается нарушением. Ниже приведены стандарты цвета электрических проводов для заземляющих, горячих и нейтральных проводов в Соединенных Штатах.

Провод заземления

В трехветвевой силовой цепи для заземления чаще всего используется неизолированный медный провод . Однако для этой цели также иногда используются зеленые кабели . Зеленые кабели никогда не используются для других целей, кроме заземления. Зеленые провода можно соединять только с другими зелеными проводами в целях безопасности. Горячий провод также может быть зеленым с желтой полосой, , хотя это встречается гораздо реже. Вам следует обратиться к специалисту, если вы видите, что заземляющий провод подключен к чему-либо, кроме другого заземляющего провода, так как это представляет угрозу безопасности.

Нейтральный провод

Нейтральный провод в трехветвевой силовой цепи может быть белого или серого , причем первый встречается чаще, чем второй. Эти два цвета требуются для нейтральных проводов в соответствии с Национальным цветовым кодом. Нейтральные провода не должны быть закрыты изолентой. Обратите внимание, что в США не допускаются другие цвета нейтральных проводов. Независимо от правил в той или иной стране, всегда существует риск того, что провод будет горячим, если он не белого или серого цвета, поэтому это следует учитывать при выполнении любых электромонтажных работ.

Горячий или «под напряжением» провод

Согласно правилам, горячие провода могут быть представлены многими цветами. Как правило, черный является наиболее распространенным цветом провода под напряжением в домашней цепи. Черные провода не должны использоваться для других целей, кроме как для обеспечения электрического тока под напряжением. Если в цепи есть только один горячий провод, он почти гарантированно будет черным.

Красный  – еще один стандартный цвет для термопровода. В 240-вольтовых конструкциях красный провод можно использовать в качестве второго провода под напряжением в дополнение к черному. Белые провода с красной или черной лентой также разрешены в качестве проводов под напряжением, хотя и не так часто. Если вы используете белый провод, помните, что изоляция имеет решающее значение, так как простой белый провод может быть только нейтральным. Белый провод с лентой также обычно служит вторым проводом под напряжением.

В некоторых редких случаях синий или желтый  также используется для провода под напряжением. В этих случаях желтый цвет используется в ножках выключателя света и вилках, которые идут вместе с выключателем света. Что касается синего, то чаще всего он используется в трех- и четырехпозиционных переключателях.

Если кто-то проигнорировал цветовые коды проводов при прокладке электропроводки в вашем доме, или проводка была выполнена до того, как были установлены определенные стандарты, необходимо это исправить. Вы можете заменить все кабели, но, к счастью, это не единственный вариант. Поскольку реальная цель цветовой маркировки — информировать всех будущих работников о потенциальной опасности, можно маркировать каждый провод письменными индикаторами «горячий», «масса» или «нейтраль» по всей его длине или использовать цветные маркеры.



Назад к блогу

Последние сообщения

  • SOOW, SJOOW и SEOOW: понимание спецификаций
  • SJT, SVT и другие редкие типы портативных силовых кабелей
  • Кабель ответвления шины

  • по сравнению с SOOW и другими портативными кабелями
  •  SJTW против SJOOW — Какой младший портативный кабель питания выбрать?
  • Руководство по системам видеонаблюдения, камерам безопасности и CCTV + обзор кабелей

Категории

  • Кабель аэропорта
  • Кабель MC с алюминиевой жилой
  • Алюминиевый электрический кабель
  • кабельные барабаны
  • Медная строительная проволока
  • Криптовалюта
  • кабели центра обработки данных
  • ДЛО
  • Волоконно-оптический кабель
  • Сетевые кабели и кабели для центров обработки данных
  • Новости
  • Портативный кабель питания
  • Информация о продукте
  • Безопасность
  • Солнечная энергия
  • СОУ
  • THHN
  • XHHW

Используйте стрелки влево/вправо для перемещения по слайд-шоу или проведите пальцем влево/вправо при использовании мобильного устройства

Цвет провода шагового двигателя и пары катушек

Home

Duet Wifi

Цвет провода шагового двигателя и пары катушек

Порядок подключения шагового двигателя и порядок цветов парных катушек

Цветовая маркировка проводов шагового двигателя

Чтобы правильно подключить любой шаговый двигатель, нам нужно определить, какие провода являются «парами» или подключены к концам каждой катушки. Обычно их называют катушкой «А» и катушкой «В». Точный порядок пар черных/зеленых или зеленых/черных булавок не имеет значения, но важно, чтобы пары были вместе слева, а красные/синие друг с другом справа.

Чтобы двигатель двигался правильно и в правильном направлении, шаговые двигатели должны быть правильно подключены. Имеет значение, какая катушка какая и какова полярность катушек. Хотя универсального стандарта для цветовой маркировки шаговых двигателей не существует, многие производители шаговых двигателей соблюдают порядок проводов шаговых двигателей с парами катушек двигателя

  • Черный/зеленый — катушка двигателя
  • Красный/синий — катушка двигателя

Хотя цветам проводов нельзя доверять, порядок проводов обычно следующий:

Wiring Option 1

  • 1A – green
  • 1B – black
  • 2A – blue
  • 2B – red

Wiring Option 2

  • A + black
  • A – green
  • B + красный
  • B – синий

Иногда Вариант

  • A + черный (красный)
  • A – зеленый (зеленый)
  • B + красный (желтый)
  • B – синий (синий)

2 90 провода «пары» или подключены к концам каждой катушки. Пары проводов двигателя известны как катушка «А» и катушка «В». Точный порядок пар не имеет значения. Важно только держать пары вместе

Слева

  • Красный/Синий с каждым

Справа

  • Черный/Зеленый с каждым другим

Идентификация кодовых пато и проводка двигателя не позволяет двигателю двигаться, игнорируйте цвета проводов и вместо этого смотрите на положение проводов. Используйте мультиметр, чтобы проверить, есть ли непрерывность в проводке шагового двигателя — оба двигателя вели себя одинаково: было нулевое сопротивление между синим и красным, нулевое сопротивление зеленым и черным.

Вот два способа соединения проводов шагового двигателя с фазами:

  1. С помощью мультиметра проверьте сопротивление. Между двумя проводами, относящимися к одной фазе, должно быть сопротивление в несколько Ом, а между проводами, принадлежащими разным фазам, не должно быть непрерывности.
  2. Когда провода двигателя ни к чему не подключены, проверните вал двигателя. Замкните два провода вместе, затем снова поверните вал. Если крутить намного труднее, чем раньше, эти два провода относятся к одной и той же фазе. В противном случае попробуйте еще раз с другой парой проводов, закороченных вместе.

Используйте мультиметр, чтобы правильно подобрать катушки и провода. Ом проверить шаговые двигатели. Пара проводов должна иметь небольшое сопротивление. Если значения сопротивления правильные. Двигатели XYZ рассчитаны на 4,2 В, 1,5 А, 2,8 Ом +/-10%. Двигатель экструдера рассчитан на 2,6 В, 1 А, 2,6 Ом +/- 10%.

  1. Проверить сопротивление. Между двумя проводами, относящимися к одной фазе, должно быть сопротивление в несколько Ом, а между проводами, принадлежащими разным фазам, не должно быть непрерывности.
  2. При НЕ подключенных проводах двигателя проверните вал двигателя. Замкните два провода вместе, затем снова поверните вал. Если крутить намного труднее, чем раньше, эти два провода относятся к одной и той же фазе. В противном случае попробуйте еще раз с другой парой проводов, закороченных вместе.

Биполярные моторы

Биполярные моторы имеют две отдельные катушки:

Красный/зеленый — одна катушка

Синий/желтый — вторая катушка.

Используйте мультиметр, чтобы правильно подобрать катушки и провода. Ом проверить шаговые двигатели. Пара проводов должна иметь небольшое сопротивление. Если значения сопротивления правильные. Двигатели XYZ рассчитаны на 4,2 В, 1,5 А, 2,8 Ом +/-10%. Двигатель экструдера рассчитан на 2,6 В, 1 А, 2,6 Ом +/- 10%.
