Патрон для лампы электрический – как подключить, закрепить и отремонтировать

Электрический патрон – это установочное электротехническое изделие, служащее для разъемного подключения электрических лампочек и других искусственных источников света к электропроводке.

Электрический патрон является неотъемлемой частью любого светильника или люстры и зачастую выполняет задачу не только передачи электрического тока, а и держателя абажура, плафона, других предметов эстетики и устройств управления освещением.

Виды, маркировка и технические характеристики

электрических патронов

Все электрические патроны по принципу работы устроены одинаково и отличаются только габаритными размерами, материалом из которого они изготовлены и конструктивным исполнением.

На корпусе электрического патрона обычно нанесена маркировка, где указаны его технические характеристики. Если они не указаны, то можно узнать их из таблицы по присоединительным размерам цоколя лампы.

Таблица видов популярных электрических патронов

для подключения искусственных источников света к сети

Электрические патроны по способу подключения цоколей ламп выпускаются двух разновидностей: винтовые серии Е и штыревого типа серии G.

На электрические резьбовые патроны для ламп распространяется ГОСТ Р МЭК 60238-99, согласно которого патроны для сети 220 В выпускаются трех типов. Е14 – в быту именуемый миньон, Е27 и Е40 – для уличных светильников.

На штыревые патроны для ламп распространяется ГОСТ Р МЭК 60400-99, нормирующий технические требования на патроны типа: G4, G5.3, G6.35, G8, GR8, G10, GU10, G10q, GR10q, GX10q, GY10q, G13, G20, GX23, G24, GX24, GY24, G32, GX32, GY32, GX53, 2G7, 2G11, 2G13, Fa6, Fa8 и R17d, предназначенные для работы в сети 220 В. Стоит отметить, что в маркировке штыревых патронов число обозначает расстояние в патроне между контактными отверстиями для установки штырей ламп.

Как видите, согласно ГОСТ модельный ряд электрических патронов довольно широкий, поэтому в таблице перечислены только популярные виды, которые наиболее часто устанавливаются в люстры и светильники для освещения помещений и улицы.

В таблице максимальный ток нагрузки и мощность подключаемых ламп являются справочными и зависят от материала, из которого изготовлен патрон. Например, керамические патроны в отличие от пластмассовых, выдерживают больший ток и допускают подключение более мощных ламп.

Электрический патрон на три лампочки

В китайских люстрах встречаются нестандартные электрические патроны E27, предназначенного для вкручивания сразу двух, трех и более лампочек.

Патрон на три лампочки устроен, и подключается следующим образом. В контактирующих пластинах есть отверстия, и к ним можно подсоединить провода винтами с гайками М3, если есть под рукой паяльник, то можно провода к пластинам присоединить пайкой. Красной стрелкой указана пластина, к которой нужно подключать фазный провод. Нулевой провод подключается к месту направления синей стрелки. Пунктирной синей линией показано соединение между контактами. Эту перемычку можно и не делать, так как пластины будут соединены между собой через цоколь вкрученной лампочки, на фото зеленая линия. Но тогда, если правая лампочка не будет вкручена, то на левую лампочку тоже не будет поступать питающее напряжение.

Устройство и принцип работы электрического патрона

Рассмотрим устройство электрического патрона на примере широко распространенных патронов с резьбой Эдисона серии Е.

Патрон состоит из трех основных деталей. Наружного цилиндрического корпуса, в котором закреплена резьбовая гильза с резьбой Эдисона, донышка и керамического вкладыша. Для передачи тока от подходящих проводников на цоколь лампочки имеются 2 латунных контакта и крепежные планки с резьбой.

Перед Вами на фотографии патрон Е27, полностью разобранный на составные части.

На фото хорошо видно как прикасаются латунные контакты с цоколем лампочки. Справа фото демонстрирует, как передается ток при закреплении латунных контактов на керамическом вкладыше.

Фаза, для повышения эксплуатационной безопасности, должна приходить на центральный контакт цоколя лампочки. При таком подключении к минимуму сводится вероятность соприкосновения человека с фазой.

Электрические патроны серии G по принципу работы не отличаются от серии Е, но более простые по конструкции и отличаются по способу передачи электрического тока на выводы цоколя ламп.

Как подключить электрический патрон

Для подключения электрических патронов в светильнике или люстре к электропроводке, в зависимости от их конструктивного исполнения используются разъемные и не разъемные способы.

При разъемном способе провода электропроводки к патрону присоединяются с помощью винта с резьбой, клеммами или фиксаторами (безвинтовой способ).

К неразъемному способу относится присоединение с помощью пайки или способом запрессовки к контактам патрона проводов изготовителем, например как в патронах серии G4-G10. Из них просто выходит два изолированных проводника длиной около 10 см. Такие патроны к электропроводке обычно подключаются с помощью клеммных колодок, например Ваго.

Подключение электрического патрона с помощью винтов

Для того, чтобы в деталях освоить технологию подключения электрического патрона к проводам рассмотрим процесс сборки патрона с нуля. Этот навык пригодится и при ремонте электрических патронов.

К керамическому вкладышу прижимается латунная пластина центрального контакта. С помощью винта, закрученного в стальную пластину, расположенную на противоположной стороне вкладыша, контактная пластина фиксируется на вкладыше. Винт не только выполняет задачу крепления центрального контакта, во время работы патрона через него подается ток на центральный контакт. Затягивать винт нужно с достаточным усилием, так как он участвует в передаче тока от провода к цоколю лампы. Далее таким же образом крепится вторая латунная пластина. Центральный контакт подгибается до уровня боковых контактов.

Формируются в обязательном порядке колечки на проводниках. Продеваются через донышко проводники и прикручиваются к стальным пластинам. Если электрический патрон предназначен для подключения через стационарный выключатель, то фазный провод подключается к центральному контакту. Желательно проверить надежность прилегания центрального контакта. Для этого нужно приложить лампочку цоколем и убедиться, что при упоре цоколя в боковые контакты, центральный контакт прогибается не менее чем на пару миллиметров. Если прогиб меньше, то нужно контакт отогнуть немного вверх.

Осталось накрутить цилиндрический корпус на донышко и патрон готов к эксплуатации. Осталось подобрать подходящую лампочку. На сайте в научно популярной форме представлена статья «О лампах накаливания и люминесцентных светодиодных лампах и лентах», ознакомившись с которой Вы сможете легко ориентироваться в существующем разнообразии изделий светоизлучающей техники.

Подключение электрического патрона с резьбовыми клеммами

Более современными являются электрические патроны, провода к которым подключаются с помощью винтовых зажимов, напоминающие зажимы клеммных колодок. Такой вид подключения электрического патрона значительно ускоряет работу по его подключению к электропроводке при монтаже.

Пластмассовый корпус этих патронов монолитный, а контакты, подводящие электроэнергию к цоколю лампочки, закреплены в корпусе патрона заклепкой. Поэтому такой патрон ремонту не подлежит и в случае выхода его из строя подлежит замене целиком.

Электрические патроны с зажимными клеммами встречаются типоразмеров Е14 и Е27 и вполне подходят для замены традиционных разборных патронов, устройство которых описанных выше, при ремонте светильников и люстр.

Как вставить провода в безвинтовой электрический патрон

Последней новинкой в разновидности патронов Е14 и Е27, это патрон с безвинтовым подключением. На корпусе патрона имеются отверстия, обычно две пары. В них с небольшим усилием вставляются провода. Установленные внутри латунные пружинные контакты защемляют провода и надежно удерживают.

Контакты в отверстиях 1-2 и 3-4 попарно соединены (на фотографии соединение обозначено красными линиями). Это сделано для удобства подключения параллельно патронов в люстрах и светильниках с несколькими лампочками. На один из патронов подается питающее напряжение, а уже к нему с помощью перемычек подключается следующий патрон.

Так как современные энергосберегающие и светодиодные лампы потребляют мало электроэнергии, то количество соединенных таким способом патронов может достигать десяти и более. Подключать бесконтактные электрические патроны легко и быстро. Достаточно вставить освобожденный от изоляции на длину одного сантиметра провод в предусмотренное для этого отверстие.

Но тут есть особенность, которую нужно учесть. Провода при изготовлении люстр обычно используются многожильные, и надежно зафиксировать их в контактах электрического патрона, особенно если жилки провода тонкие, практически невозможно. Поэтому на заводах изготовителях люстр концы проводов, подключаемые к патрону, облуживаются. В результате многожильный провод на конце становиться одножильным. Залуженный конец провода легко вставляется в пружинный контакт патрона и надежно фиксируется.

На фотографии продемонстрирована последовательность подключения патрона к электропроводке. При замене патрона в люстре бывает невозможно подобраться к проводам пальцами руки, тогда выручает пинцет.

Но не всегда имеется под рукой паяльник, да и не у каждого он дома есть. В таком случае при подключении патрона можно обойтись без паяльника. Нужно перед заправкой провода в пружинный контакт патрона, вставить в отверстие металлический стержень, диаметром чуть больше диаметра провода, например, гвоздь или, как на фотографии, часовую отвертку. Тогда пружинящий контакт отойдет и в образовавшийся зазор провод легко войдет. После изъятия гвоздя пружинящий контакт надежно зажмет провод. Таким приемом, в случае необходимости, легко и вынуть провода из патрона.

После заправки провода в пружинящий контакт патрона, нужно обязательно за провод несильно потянуть, чтобы проверить надежность его фиксации.

Как вынуть провода из безвинтового электрического патрона

При ремонте светильников иногда требуется вынуть провод из самозажимных клемм патрона. Обычно провод удерживается пружинной клеммой крепко и простым вытягиванием не вынимается.

Вынуть провод можно только, если с небольшим усилием тянуть за него с одновременным возвратно поступательным вращением.

В случае, если есть возможность вставить в клемму, как показано на фотографии выше, гладкий стальной стержень диаметром чуть больше провода, например, сверло, гвоздь или отвёртку, то таким способом тоже можно вытащить провода.

Как подключить к электрическому патрону розетку

Иногда возникает потребность установить розетку, а до ближайшей распределительной коробки далеко. С таким случаем, я столкнулся, когда делал ремонт в ванной комнате. У зеркала нужно было установить дополнительный светильник и обеспечить возможность подключения электроприборов, например электробритвы.

В ванной комнате уже был установлен настенный светильник – шарик. Подсоединил к контактам в электрическом патроне параллельно еще два провода и подключил к ним параллельно розетку. Правда, когда выключен свет в ванной комнате, то розетка тоже обесточена, но в этом есть и положительная сторона. В случае протечки воды с верхнего этажа, не будет короткого замыкания, даже если в розетку попадет вода.

Устанавливать розетку в ванной или душевой комнате нужно на максимально возможном удалении от ванны или душа, чтобы исключить попадание брызг воды. Я установил стандартную розетку, служит более 17 лет без проблем. Хотя лучше установить герметичную, предназначенную для помещений с повышенной влажностью.

Еще раз мне приходилось подключаться к электрическому патрону розетки в туалетной комнате, когда устанавливал автоматический датчик включения света и дооснащал унитаз функцией биде.

В давние времена, когда оплата за электроэнергию бралась за количество лампочек и розеток в квартире, широко применялось устройство, прозванное в народе «жулик».

В электрический патрон ввинчивался переходной патрон, который вы видите на фотографии. С одной стороны на нем внешняя резьба как у лампочки, а с другой – внутренняя резьба, как у обыкновенного патрона. В этом жулике были вмонтированы две латунные трубки, как в розетке. Жулик позволял подключать к люстре любые электроприборы. Такой жулик можно сделать и самому из обыкновенного электрического патрона.

Способы крепления электрических патронов

в люстрах и светильниках

При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходится снимать. Для этого необходимо знать, как крепится патрон к основанию люстры.

Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.

Крепление электрического патрона в светильнике

за токоподводящий провод

Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.

После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.

Крепление электрического патрона в люстре на трубке

Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.

Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.

Крепление электрического патрона втулкой

В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.

Неоднократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.

Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1. Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению. Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.

Крепление электрического патрона в люстре

с безвинтовыми контактными зажимами

Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.

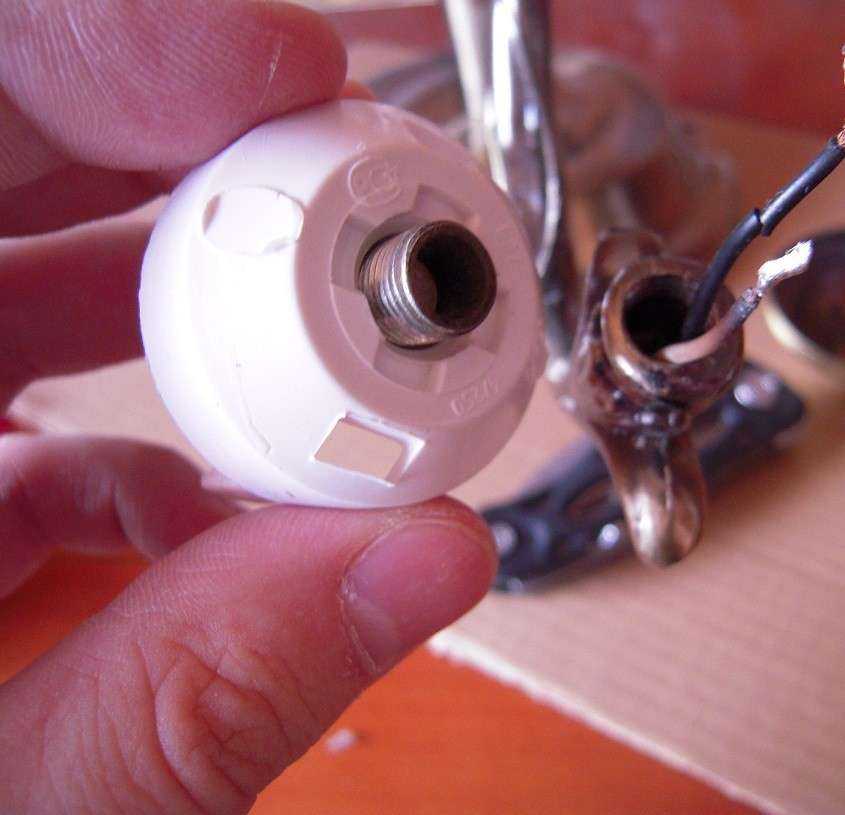

Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.

Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.

На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при ремонте люстры взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.

Ремонт электрических патронов

Электрические патроны серии Е можно успешно ремонтировать, так как есть возможность их разобрать. В патронах серии G части соединены с помощью заклепок и в случае поломки их приходится заменять новыми.

Ремонт разборного электрического патрона Е27

Если в светильнике начали часто перегорать лампочки или лампочки начинают при работе менять яркость свечения, то одной из причин, помимо плохого контакта в выключателе или распределительной коробке, является плохой контакт в электрическом патроне. Иногда при этом патрон при включении светильника, начинает издавать специфический жужжащий звук, в дополнение от патрона может плохо пахнуть гарью. Проверить это не сложно. Достаточно выкрутить лампочку и заглянуть в патрон. Если контакты почернели, значит нужно их зачистить. Причиной почернения может быть и плохой контакт в месте подсоединения патрона к проводам.

Для качественного ремонта электрического патрона нужно его полностью разобрать, проверить надежность подсоединения проводов и зачистить до блеска латунные контакты. Иногда их требуется немного подогнуть в сторону контакта с цоколем лампы.

Иногда при попытке выкрутить лампочку ее колба отклеивается от цоколя. В таком случае нужно попытаться вывернуть оставшийся в патроне цоколь, открутив цилиндрический корпус электрического патрона, удерживая его за донышко. Если корпус открутить не получается, то можно попробовать ухватить цоколь лампочки за край плоскогубцами и таким образом вывернуть.

Ремонт разборного электрического патрона Е14

Пришлось ремонтировать люстру из пяти рожков, в которой светились только две лампочки. Люстра была старая, советского производства с разборными патронами Е14 с винтовым креплением проводов.

Люстра эксплуатировалась много лет с лампочками накаливания и в результате от высокой температуры и ослабления проводов они местах зажима винтами окислились и обгорели.

Винты прикипели в резьбе и отвинтить их с помощью отвертки не получилось. Пришлось воспользоваться плоскогубцами и в результате в одном из патронов отломалась крепежная часть для фиксации провода от боковых контактов патрона. Под рукой не оказалось подобного патрона для замены и пришлось придумывать как его отремонтировать.

Для этого крепежную часть контакта был завинчен винт до упора и вставлен кусок медной проволоки, предварительно покрытый оловянно-свинцовым припоем, как показано на фотографии.

Далее обе детали были установлены обратно в корпус патрона и смазаны флюсом ФИМ.

После сборки место установки медной проволоки было залито с помощью паяльника большой каплей припоя. Электрический патрон после ремонта стал даже надежнее, чем был до этого.

Для профилактики были проверены все пять патронов и зачищены контакты с помощью наждачной бумаги. Провода были освобождены, подгоревшие концы откусаны, снята изоляция и залужены припоем. Но попался один электрический патрон, в котором при откручивании винтов у них сорвались головки.

Отремонтировал патрон с помощью пайки, припаяв токоподводящие проводники к месту облома винтов. Теперь качество соединения будет сохраняться многие годы.

После такого технического обслуживания и ремонта люстра прослужит еще не один десяток лет, тем более, что в патроны теперь вкрутили светодиодные филаментные лампочки.

Ремонт электрического патрона

с безвинтовыми контактными зажимами

При ремонте квартиры соседке пришлось снять люстру с потолка. Кода она, откручивала накидные гайки с электрических патронов с безвинтовыми контактными зажимами, чтобы снять плафоны, то все цилиндрические части патронов отсоединились от донышек и повисли на проводах. Люстра провисела всего шесть лет с лампочками накаливания. Стало очевидно, что в результате теплового воздействия пластмасса стала хрупкой, и защелки отломались. Решил электрические патроны отремонтировать.

Сначала спилил остатки защелок до уровня площадок в цилиндрическом основании электрического патрона. На фотографии слева обломанная защелка, а справа – подогнанная в требуемый размер.

Новые защелки были сделаны из листовой латуни толщиной 0,5 мм. Отрезанная полоска латуни шириной, равной ширине отломавшейся защелки, была согнута по форме, как на фотографии. Защелку можно сделать из любого листового металла, например, железа или алюминия.

Загнутой стороной полоска была заведена в донышко патрона со стороны закругленной части. После этого прямой участок полоски был загнут вокруг оставшегося держателя обломившейся защелки, как показано на фотографии.

После установки самодельных защелок донышко патрона было накручено на декоративную трубку в люстре.

После подключения электро поводов к цилиндрической части патрона, она была с помощью новых защелок закреплена на донышке. Изготовленные своими руками защелки отлично выполняли задачу, крепко удерживая цилиндрическую часть патрона. Теперь защелка никогда не отломается.

разновидности, назначение и особенности, маркировка

Патрон – это обязательная деталь, присутствующая во всех видах светильников. Он выполняет роль фиксатора лампочки, проводит электрический ток, крепит на себе все дополнительные компоненты. Патроны бывают разные, их нужно разными способами подсоединять к люстре. Чтобы понять, как правильно работать с устройством, как заменить лампочку и как подключить патрон к проводам, нужно ознакомиться с его конструктивными особенностями и характеристиками.

Содержание

1. Назначение патрона
2. Виды по типу цоколей
3. Маркировка электрических патронов
4. Устройство прибора
5. Подключение электропатрона
6. Подключение патрона с клеммами
7. Подключение безвинтового электропатрона
8. Способы крепления
9. За токопроводящий провод
10. На трубке
11. Втулкой
12. С безвинтовыми контактными зажимами
13. Ремонт разборного электропатрона

Назначение патрона

Виды электрических патронов

Электросеть в доме или на производстве состоит из проводов и электроприборов, а также разных электромеханических изделий. К таким приборам относится патрон электрический. Он соединяет осветительное устройство (светодиодную, люминесцентную или любую другую лампочку) с кабелем и фиксирует ее в потолочном, настенном или настольном светильнике.

Патроны используются для любых типов ламп. Важно, чтобы лампочка имела такой же цоколь, как и электрический патрон. В ином случае ее подсоединить не получится. Изготавливаются такие устройства из разных материалов – термопластик, керамика, металл, термостойкие полимеры.

Виды по типу цоколей

Типы цоколей

Электропатроны можно разделить по типу цоколей. Выделяют две большие группы – резьбовые и штырьковые устройства.

Патроны с резьбой на внутренней части подходят для лампочек с резьбовым цоколем. Имеют маркировку Е14, Е27 и другую, где Е указывает на способ фиксации (на резьбу), а число – диаметр. К стандартным относятся следующие 8 типоразмеров — Е5, Е10, Е14, Е12, Е17, Е26, Е27, Е40. Чтобы поставить источник света, его нужно прикрутить.

Штырьковые модели обозначаются буквой G. Цифра после буквы показывает расстояние между штырьками в мм. При четырехконтактном подключении цифрой обозначается расстояние между противоположными отверстиями. Используются такие устройства в точечных светильниках на натяжные и подвесные потолки. Разделяются изделия со штырьками по материалу корпуса, материалу вкладыша, виду крепления, расстоянию и числу контактов.

Существуют U образные лампы и цилиндрические. Для них используются электропатроны с маркировкой GX23, 2G7 и другие. Отличаются числом контактов.

Маркировка электрических патронов

Согласно ГОСТ Р МЭК 60238-99 существуют и выпускаются резьбовые патроны трех видов с разными диаметрами — Е14, Е27 и Е40. Их принцип действия одинаков, различаются лишь дизайн и размеры.

У каждого изделия имеется маркировка. На ней указываются характеристики. Например, Е14 можно ставить в местах с силой тока не выше 2А и мощности 450 Вт, Е27 рассчитаны на ток до 4 А и нагрузкой 880 Вт, а модели Е40 – до 16 А и 3500 Вт. Рабочее напряжение для всех устройств составляет 250 В.

Виды резьбовых патронов

Самый распространенный патрон электрический Е27. Есть три стандартных прибора с этой маркировкой:

• Керамический. Имеет монолитный корпус, неразборный. Легко и быстро подключается, совместим практически со всеми точечными светильниками. Хрупкий, часто ломается.
• Карболитовый. Разборный, состоит из трех деталей – корпус, вкладыш с контактами, юбка. Надежный, практически не вываливается контактная юбка, устойчив к перегрузкам. Имеет сложное подключение и требует доработок.
• Пластиковый. Также разборный, но имеет две части – нижнюю юбку и корпус. Имеет надежный корпус, хорошее исполнение и быстрое подсоединение. Требует аккуратного подключения, чтобы не повредить пластиковые защелки.

Чаще всего используются пластиковый и карболитовый патроны.

Устройство прибора

Схема резьбового пластикового патрона

Электрический патрон состоит из трех частей. Это цилиндрический корпус с резьбовой гильзой, донышко и керамический вкладыш. Для передачи тока используются два контакта из латуни. Для работы устройства все детали нужно соединить.

Для повышения безопасности фазу подают на центральный контакт. Таким образом риск касания человеком металлической части и возможность поражения электрическим током сводится к минимуму.

Подключение электропатрона

Контакты для подключения

Для понимания работы и способа подключения устройства нужно разобраться, как прибор работает. Следует рассмотреть процесс сборки с нуля перед тем как подключить патрон к проводам на потолке. Пластина из латуни прижимается к керамическому вкладышу при помощи центрального контакта. Винт, вкрученный в стальную пластинку, устанавливает контакт на вкладыше.

Винт также выполняет роль проводника тока. По этой причине его следует надежно закручивать, чтобы был создан качественный контакт. Аналогичным образом устанавливается вторая латунная пластина.

На проводниках нужно сформировать кольца. Их продевают через донышко и прикрепляют к пластинам из стали. При подключении патрона через стандартный переключатель фаза присоединяется к центральному контакту. Нулевой провод присоединяется к боковому контакту. Важно соблюдать маркировку при подсоединении проводов.

Последний шаг – накручивание корпуса на дно. Теперь патрон можно использовать и вставлять в него лампочку.

Подключение патрона с клеммами

Клеммный патрон

Существует новый тип патронов. В них провода прижимаются при помощи клеммных колодок. Подобный способ монтажа позволяет ускорить установку лампочек в люстры.

Корпус выполняется из пластмассы и является монолитным. Контакты крепятся на внутренней стороне на заклепки. Недостаток таких патронов – невозможность ремонта при поломке.

Выпускаются патроны с клеммами с цоколем Е14 и Е27.

Подключение безвинтового электропатрона

Устройства с безвинтовых подключением устанавливаются легко. Внутри расположены пружины из латуни, которые используются для защемления и фиксации проводников. В корпусе имеются отверстия, обычно две пары.

Для подсоединения патронов параллельно в люстры, две пары контактов соединяются попарно. На один патрон поступает напряжение, а следующие подсоединяются через перемычки. Всего можно подключить 10 и более патронов.

Преимущество бесконтактных патронов – легко заменять и подключать. Нужно лишь взять провод, зачистить его на 1 см и поставить в нужное отверстие. Но следует учитывать, что тонкие жилы в многожильном кабеле довольно сложно зафиксировать. Поэтому производители люстр облуживают концы проводников, которые будут подсоединяться к патрону. После этого конец кабеля с несколькими жилами становится одножильным, и его легко установить в контакт. Присоединить провода можно при помощи пинцета.

Способы крепления

За токопроводящий провод

Крепление патрона за токопроводящий провод

Электропатрон винтовой запрещено напрямую подключать к кабелям. Перед этим его следует зафиксировать в светильнике. В пластиковую втулку на донышке вставлен фиксирующий винт. В отверстие продеваются жилы. После подключения и сборки патрона можно зажимать провода с помощью винта.

На трубке

Это самый распространенный способ крепления. С помощью такой конструкции можно подвешивать плафоны разного веса, габаритов и дизайна.

На металлической трубке есть гайка, с помощью которой производится крепление арматуры для люстр и плафонов. Провода проводятся через трубку.

Можно встретить патроны, в которых резьба нанесена на наружную часть корпуса. На нее крепится абажурное кольцо.

Втулкой

Подключение проводов к безвинтовому патрону

Существуют светильники (настенные, настольные), которые крепятся на пластиковые и металлические втулки. С помощью такого метода можно расширить возможности технологии создания светильника. Для этого достаточно просверлить отверстие и закрепить патрон втулкой.

С безвинтовыми контактными зажимами

Корпус в таких моделях закреплен с донышком на две защелки. По этой причине крепление отличается от классического.

На трубку с резьбой в люстры прикручивается донышко патрона. Затем в патрон проводятся токопроводящие жилы. В конце корпус надевается на дно и защелкивается. Важнейшим преимуществом является возможность ремонта.

Чтобы отсоединить и снять электропатрон, нужно аккуратно отверткой отвести защелки в противоположные стороны. Важно не сломать изделие. В итоге корпус освободится от донышка и можно его поменять.

Ремонт разборного электропатрона

Использование тонкогубцев

Когда при работе лампочка начинает мигать или перегорает, пользователь может судить о проблемах с патроном. Это одна из самых распространенных поломок. Если при включении слышен неприятный жужжащий звук и чувствуется запах гари, нужно осмотреть изделие. При обнаружении почерневших контактов следует провести их чистку. Также может потребоваться замена патрона в люстре на новый.

Для ремонта необходимо разобрать патрон на составляющие, осмотреть и прочистить до характерного блеска контакты. Корпус нужно открутить, придерживая за донышко. Если не получается открутить, его можно вытащить тонкогубцами, взявшись за край цоколя.

Бывают случаи, когда не выкручивается лампочка из патрона из-за повреждений. Тогда вытащить его сложнее. Прежде всего следует обесточить светильник, а затем воспользоваться одним из описанных способов.

Патрон без лампочки можно выкрутить пластиковой бутылкой

Как выкрутить патрон если лопнула лампочка:

• С помощью тонкогубцев или пассатижей. Нужно оторвать осколки колбы, не роняя их на пол. Затем цоколь выкручивают тонкогубцами. Цоколь нужно захватить за край и вытащить наружу. Работу нужно делать аккуратно, стараясь не повредить электропатрон Е27.
• С помощью пластиковой бутылки. Ее нужно немного расплавить у горловой части и вставить в цоколь. Следует подождать несколько секунд, пока пластик не застынет и не приклеится, а потом начать выкручивать конструкцию. Выбирается именно бутылка, так как ее горлышко будет легко вкручиваться в цоколь.
• Разборка электропатрона. Подходит лишь для старых карболитных патронов. Изделие нужно аккуратно разобрать на составляющие и вытащить из осветительного устройства.

Способ доставания лопнувшей лампочки зависит только от удобства пользователя. Затем нужно присоединять источник света и проверять работоспособность конструкции.

Как подключить вилку — Провод солнечных часов

Вы можете подсоединить провода к вилке, не обращая внимания на горячую и нейтральную части, и ваша вилка будет работать без каких-либо неполадок. Однако, если ваша вилка находится на другом конце провода от розетки или другого электрического предмета, чтобы горячая и нейтральная проводка работала таким образом, чтобы защитить вас, вы должны правильно подключить вилку по отношению к горячему и нейтральному. . Например, если ваша вилка находится на другом конце провода от розетки, вероятность получить удар током при обращении с розеткой, особенно при замене лампочки, выше, если вы неправильно подключите горячий и нейтральный провода на обоих концах. заканчивается.

Электричество создает электрическую цепь через лампочку, проходя через металлический язычок в нижней части патрона, где находится лампочка, через лампочку и через металлическую резьбу в месте ввинчивания лампочки.

При правильном подключении металлические нити никогда не будут горячими на ощупь и не ударят вас током, независимо от того, включен переключатель или нет. При неправильном подключении резьба или любой проводящий металл, касающийся резьбы, в том числе внешней части розетки или нити лампочки, может привести к поражению электрическим током независимо от того, включен выключатель или выключен. Поэтому важно тщательно следовать инструкциям для горячих и нейтральных проводов.

Однако некоторые вилки не имеют полярности. У поляризованной вилки один контакт шире другого, который является нейтральным и обычно серебристого цвета. Горячий штырь будет более узким и, как правило, золотистого цвета. С неполяризованной вилкой вы можете подключить любой провод к любому контакту.

1. ОЧЕНЬ ВАЖНО: Убедитесь, что работающие электрические устройства не подключены к электричеству. Перед запуском выключите автоматический выключатель, извлеките предохранитель или отсоедините устройство от сети. Если у вас есть какие-либо вопросы о безопасности того, что вы делаете, обратитесь к электрику, а не выполняйте работу самостоятельно.
2. Для выполнения этого процесса необходимо несколько простых инструментов. По часовой стрелке слева вам понадобится:
   • отвертка (плоская или крестовая, в зависимости от винтов в заглушке, с которыми вы работаете),
   • ножницы, способные резать мягкий пластик (для разрезания полосок силиконовой ленты и внешнего пластика шнура в оболочке),
   • тонкие ножницы для ткани (для отрезания конца тесьмы),
   • силиконовая лента (для связывания концов проволоки с тканевым покрытием для предотвращения износа, доступна здесь),
   • выдвижной нож наподобие канцелярского ножа (для разрезания внешнего пластика шнура с оболочкой),
   • и инструмент для зачистки проводов с прорезями, подходящими для используемого сечения провода. На втором рисунке ниже показаны прорези, помеченные калибром, в инструменте для зачистки проводов.

Инструменты, необходимые для подключения головки для зачистки разъемов и проводов с прорезями для манометров

1. Отрежьте провод до нужной длины плюс 6 дюймов.
2. При использовании любой из наших вилок, кроме кнопочных, отделите внутреннюю часть вилки от внешней. Наденьте внешнюю часть на конец провода, с которым вы работаете, так, чтобы внешняя сторона была обращена к концу провода, к которому будет подключена вилка. Для любой из наших кнопочных вилок отложите черную картонную крышку вилки, частично отвинтите оба винта, как горячий, так и нейтральный, и наденьте вилку на провод так, чтобы штыри были обращены к концу провода, к которому будет подключена вилка.

   Вилки со съемной внутренней частью, провода без зачистки

   Кнопочная вилка, провода без зачистки

3. Отрежьте тканевую оплетку от проволоки, распустив хлопковую или вискозную ткань и отрезав ее самыми тонкими ножницами, которые у вас есть. Будьте осторожны, чтобы не повредить пластиковую изоляцию. Если вы надрежете изоляцию, вам нужно будет отрезать эту часть провода и заново удалить тканевую оплетку.  Количество ткани, которую нужно отрезать, и количество провода, которое нужно зачистить, зависит от типа используемой вилки.
4. • Для нашей круглой вилки с шейкой, ребристой круглой вилки с шейкой и всех наших трехконтактных вилок зачистите провод на 2 дюйма, чтобы было достаточно места для завязывания страховочного узла, который мы рекомендуем. Это единственные вилки, которые мы рекомендуем. носить, который может соответствовать узлу
   • Для наших прямоугольных заглушек снимите 1 дюйм ткани и пластика.
   • Для наших заглушек для кнопок снимите 3/4 дюйма ткани и пластика.

   Ткань снята, но еще не приклеена

5. Используйте 1,5-дюймовую самоклеящуюся силиконовую ленту, чтобы прикрепить тканевую оплетку к пластиковой изоляции. Силиконовая лента прилипает сама к себе (немного как Saran Wrap), но не липкая. Лучше всего он будет держаться, если вы будете растягивать его, когда наматываете на проволоку. Старайтесь, чтобы область с лентой была как можно плотнее и уже, наполовину покрывая ткань и наполовину изоляцию. Это предотвратит проблемы с фитингом провода в вилке и лентой, выступающей из отверстия для проводов вилки. Для шнуров с оболочкой, таких как наш шкив, вам теперь нужно будет снять пластиковую оболочку, срезав ленту с помощью выдвижного лезвия ножа (например, канцелярского ножа) или другого инструмента для резки оболочки, соблюдая крайнюю осторожность, чтобы не порезать нижележащие провода. изоляция. Отрежьте пластик и всю внутреннюю обивку (немного бумаги и/или дополнительного пластика), оставив только открытые внутренние провода. Обклейте неровный край обрезанной пластиковой оболочки скотчем, чтобы этот участок оставался аккуратным.


   Ткань удалена, лента наложена на параллельный шнур и витую пару

6. Снимите ½ дюйма пластика с концов провода. Инструмент для зачистки проводов — лучший инструмент для этого, потому что он не режет медь, а только изоляционный пластик вокруг меди. Убедитесь, что вы используете прорезь в инструменте для зачистки, который соответствует калибру провода, который вы используете.

   Для наших параллельных шнуров вам нужно будет разделить плавленый горячий и нейтральный провода до того места, где провод заизолирован. Сделайте это, используя универсальный нож, чтобы разрезать вставную часть в середине шнура, между двумя проводами, всего на полдюйма или около того, соблюдая особую осторожность, чтобы не порезать медь ни в одном из проводов. Как только вы это сделаете, вы можете разъединить два провода. Лучше всего отрезать провод ножом на как можно меньший участок, чтобы не перерезать ни один провод и не обнажить или не перерезать медные жилы под изоляцией.

   Ткань удалена, лента наклеена, концы зачищены

7. Скрутите оголенный конец нейтрального провода так, чтобы медные жилы были прочно скручены вместе. В таблице ниже показано, какой провод горячий, а какой нейтральный.


   Определение горячего, нейтрального и заземляющего проводов
   	Горячий	Нейтральный	Заземление
   Параллельный шнур	гладкая проволока	ребристая проволока	нет
   Витая пара	*гладкий (без полос) провод	*полосатый провод	нет
   Трехжильный	черный провод	белый провод	зеленый провод
   Вилка/розетка	узкий штифт/золотой винт	винт с широким штифтом/серебристый	н/д

   * Это соглашение проводов солнечных часов. В проводе без солнечных часов горячий провод черный, а нейтральный белый. Sundial Wire использует соглашение с полосами/без полос, так что цвет пластика не виден через оплетку. Так же в некоторых наших проводах нет полосатого провода, а есть бежевый провод, который горячий, и белый провод, который нулевой.

8. Если вы используете круглую заглушку с шейкой, ребристую круглую заглушку с шейкой или любую из наших трехштырьковых заглушек, завяжите страховочный узел сейчас. Следуйте по пути проводов, как показано на рисунке ниже, чтобы сделать узел. Узел помогает удерживать провода подключенными к вилке, даже если к вилке приложено некоторое натяжение. Если вы используете трехжильный провод, завяжите узел, используя только черный и белый провода, игнорируя зеленый провод. Если вы используете какую-либо из наших прямоугольных или кнопочных заглушек, пропустите этот шаг.

   Как завязать страховой узел и завязать узел

9. Сделайте крюк из конца нейтрального провода.

   Нейтральный провод с крючком

10. Если вилка поляризована, наденьте крючок нейтрального провода на серебряный винт в вилке так, чтобы крючок проходил вокруг винта по часовой стрелке. Если вилка не поляризована, зацепите провод за любой контакт. Затяните винт, убедившись, что при полной затяжке под винтом находится как можно больше меди. Это помогает продолжать проталкивать проволоку под винт, когда вы затягиваете винт, используя ноготь или ноготь большого пальца или очень маленькую отвертку, если у вас нет ногтей. Каждый раз, когда провод начинает выдавливаться из-под винта, проталкивайте его обратно, отвинчивая винт, если нужно. Если вы завинчиваете винт очень медленно, вы сможете успешно протолкнуть провод под ним.


    Нейтральный провод, закрепленный на серебряном винте для поляризованной вилки, любой винт для неполяризованной

11. Сделайте то же самое с горячей проволокой и другим винтом.


    Оба провода зацеплены за поляризованную и неполяризованную вилку

12. Для трехштырьковых вилок прикрепите зеленый провод к зеленому винту. Вам нужно будет обрезать зеленый провод примерно на дюйм или около того, так как зеленый провод не использовался в страховочном узле. Это позволяет всей проводке поместиться внутри вилки.
13. Наденьте внешнюю часть вилки на провод и на внутреннюю часть вилки.
14. Если заглушка имеет желтую резьбовую внутреннюю часть, плотно завинтите ее.



    Желтые интерьеры привинчены

    Если вилка имеет картонную крышку, наденьте ее на штыри. Обратите внимание, что после того, как вы наденете картонную крышку, ее может быть очень трудно снять, поэтому убедитесь, что вам не придется ее снимать. (Однако мы продаем замену.)



    Установка картонной крышки

Замена электрической вилки — Руководство по ремонту iFixit

Автор: Тим Спеллингс
(и 9 других участников)

• Избранное: 26
• Завершено: 17

Сложность

Умеренная

Шаги

6

Необходимое время

15 — 30 минут

Секции

1

• Затыкать
  6 шагов

Флаги

0

• Задний электрический

• Полный экран

• Опции

• История

• Скачать PDF

• Править

• Перевести

• Встроить это руководство

Введение

Распространенной проблемой электронных устройств является оборванный или поврежденный провод. Если собака перегрызла провод, ребенок, играющий с ножницами, перерезал провод, или большой электроприбор перерезал провод, многие сталкивались с этой проблемой. В этом руководстве рассказывается, как снять поврежденную вилку и заменить ее новой вилкой. Электропроводка в штекере лампы должна быть выполнена правильно, чтобы лампа включилась после окончания ремонта. В этом руководстве показано, как правильно определить местонахождение «горячих» и «нейтральных» соединений.

• Сменная стандартная поляризованная электрическая вилка

  Стандартная поляризованная сменная вилка

  Доступно для продажи на Amazon

  Купить

1. • Обязательно отключите лампу от сети.

   • org/HowToDirection»>

     Найдите поврежденный участок провода.

   • Отрежьте поврежденную вилку от шнура лампы на один дюйм ниже поврежденного участка

   Редактировать

2. • Отделите провод, осторожно потянув его.

   • Провод с рифленым оребрением на покрытии является нейтральным проводом.

   • Горячая проволока имеет гладкое покрытие.

   Редактировать

4. • Снимите покрытие с провода.

   • Оголить 3/4 дюйма медного провода.

   • Скрутите оголенный медный провод так, чтобы он не изнашивался.

   • Скручивание проводов обеспечивает самое прочное соединение и максимальную безопасность.

   Редактировать

5. • Ослабьте винт и откройте сменную заглушку.

   • Серебряный винт — это нейтральное соединение, а латунный — горячее соединение.

   • Необходимо определить различные соединения, чтобы правильно подключить сменную вилку.

   Редактировать

6. • Оберните нейтральный провод вокруг винта нейтрали. Затяните винт, чтобы закрепить провод.

   • Помните, что нейтральный провод — это провод с выпуклым оребрением на покрытии.

   • Оберните горячую проволоку вокруг латунного винта. Затяните винт, чтобы закрепить провод.

   • Горячая проволока имеет гладкое покрытие.

   Редактировать

Почти готово!

Если лампа не работает после замены свечи, проблема может быть в корпусе лампы или в соединениях.
