В северных регионах, например, в Санкт-Петербурге, лучшим выбором для любого вида помещения станет установка окон из пластика, иначе называемого окнами ПВХ. Это объясняется специфическим расположением и климатом северных городов. В связи с высокой влажностью не рекомендуется устанавливать здесь деревянные окна. Они быстро могут придти в негодность, а кроме того, требуют трудоемкого ухода. Вот почему именно пластиковые окна сегодня пользуются такой популярностью. Фасад даже старинных зданий, имеющих историческую и архитектурную ценность, такие окна не только не портят, но даже украшают. Ну а об интерьере не стоит и говорить: выполненный в любом стиле, он выглядит привлекательно.

Для того чтобы правильно выбрать такие окна, нелишним будет получить хотя бы общие сведения, из чего же они состоят и какие преимущества у них перед окнами, выполненными из прочих материалов. Так как же устроены эти изделия? Все пластиковые окна состоят из двух основных частей. Это, во-первых, пластиковый профиль, а во-вторых, стеклопакеты. Первая составляющая — это металлический вкладыш армирования, уплотнительный контур и штапики. Стеклопакеты, состоящие из прочного стекла, также снабжены дистанционной рамкой. Кроме всего вышеперечисленного, у пластиковых окон обязательно бывает фурнитура – к ней относятся петли и ручки.

Из пластика делают профиль, а также оконные створки и рамы. Профиль играет важнейшую роль, так как является несущей конструкцией. Для того чтобы он имел достаточный уровень жесткости, его дополнительно укрепляют специальной металлической прокладкой, носящей название вкладыша. Вот почему такие окна еще называются металлопластиковыми.

Современные пластиковые окна от отечественных или зарубежных производителей имеют определённые параметры. К ним относятся число воздушных камер, кроме того, и толщина как наружных, так и внутренних стенок. Сюда следует отнести монтажную глубину профиля. Все эти данные в совокупности определяют уровень теплоизоляции и звукоизоляции пластикового окна.

Основной частью стеклопакета пластиковых окон являются стекла, которые составляют 80% всей площади окна. Наиболее широко распространены окна ПВХ, имеющие одну, две или три камеры. Самая распространённая толщина стёкол – около 5 мм. С целью повышения защитных свойств используют стекла с большей толщиной, а также триплексы. Триплекс представляет собой 3 слоя стекол, которые очень плотно склеены между собой. В дополнение к стеклам пластикового окна в последнее время широко используются всевозможные защитные пленки с тонировочным и защитным действием. Другая часть стеклопакета – дистанционная рамка. Она служит для надежной герметизации и предотвращения запотевания стекла.

Поделиться

Алексей

View all posts by Алексей

Ремонт-окон.сайт — Сервисная компания.

Создано: Вчера

X

Вызвать мастера

Имя

Тел.

Вызвать мастера

×

Устройство пластикового окна

Для производства пластиковых окон используется синтетический полимер поливинилхлорид, сокращённо — ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами. Основной элемент любого окна — это рама (каркас). Для изготовления рамы используется специальный элемент из поливинилхлорида — профиль. Проще говоря, профиль — это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

На следующем рисунке изображён оконный профиль в разрезе:

Рамный профиль

Как видите, внутри он поделён пластиковыми перегородками на несколько независимых друг от друга полых секций — камер. Именно их имеют ввиду, когда говорят, сколько камер имеет окно. Чем больше камер в профиле, тем выше теплоизоляция и шумоизоляция окна. Оконный профиль может иметь от 3 до 8 камер. На нашем примере изображён 5-камерный профиль Veka Softline. Для наглядности на рисунке ниже камеры условно раскрашены в разные цвета:

Воздушные камеры внутри профиля

Обратите внимание на среднюю, самую большую камеру (обозначена красным цветом) — сюда вставляется армирующий стальной вкладыш, придающий раме дополнительную жёсткость и предохраняющий её от деформаций и разрушения вследствие температурных перепадов. В зависимости от типа профиля (рамный, створочный, импостный и т.д.) и его марки применяются различные по своей форме армирующие вкладыши (см. рисунок ниже): П-образные, Г-образные, с квадратным сечением и др.

Виды армирующих вкладышей

Существует несколько типов оконного профиля, различающихся конфигурацией и предназначением. На следующем рисунке представлены три основных типа профиля: рамный, створочный и импостный.

Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля. Ещё один часто используемый вид профиля импостный применяется для изготовления импостов — перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

Пластиковое окно с двумя створками может быть и без импоста, т.е. без статичной перегородки посередине рамы. В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп — аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания. На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку — ту, на которой стоит ручка.

Конструкция окна

Рассмотрим конструкцию двустворчатого пластикового окна. Часто двустворчатым называют не только окно, обе половины которого оборудованы створками (открываются), но и окно, в котором имеет створку только одна половина, а вторая — «глухая» — не открывается, как в следующем примере:

Двустворчатое окно («двушка»)

• Основой окна, как уже было сказано, является рама.
• Рама стандартного окна разделена по вертикали на 2 части с помощью импоста.
• Одна половина окна часто (но не обязательно) делается глухой, т.е. не открывающейся. В неё устанавливается стеклопакет. Пакет закрепляется в раме штапиками. Стеклопакет состоит из двух или трёх стёкол толщиной 4 мм, между которыми по контуру проложены алюминиевые или пластиковые рамки. Торцы стеклопакета промазаны герметиком, обеспечивающим полную герметичность конструкции.
• Вторая часть окна в большинстве случаев делается открывающейся. На неё навешивается створка. Внешне створка напоминает самостоятельное глухое пластиковое окно. Она также имеет собственную раму, только собранную из рамного профиля. В раме установлен стеклопакет той же толщины, что и в глухой части окна, но с несколько меньшими габаритами.
• На створке в специальном фурнитурном пазу крепится запорный механизм — фурнитура. Это набор универсальных стальных элементов для открывания/закрывания створки в оконной коробке в разных режимах (самые распространённые режимы — поворотный и поворотно-откидной). К фурнитуре относятся: петли (верхняя и нижняя), ручка и многоэлементный запорный механизм. Часть элементов устанавливается на импост и в створочную часть рамы. Все элементы фурнитуры, кроме ручки, устанавливаются и регулируются заводом-изготовителем.
• На раме, створке, импосте и штапиках установлены резиновые уплотнители, обеспечивающие герметичность окна.
• На нижнем профиле рамы и створки с уличной стороны имеются дренажные отверстия, проделанные в наружной камере. Они необходимы для вывода наружу конденсата из полости между профилем и стеклопакетом, образующегося из-за разности температур на улице и в помещении.

Оконная фурнитура

О фурнитуре следует рассказать подробней, так как этот механизм, пожалуй, самый сложный элемент в конструкции пластикового окна. Чтобы обеспечить правильную и надёжную работу фурнитуры, рассмотрим её устройство и принцип работы.

Существует несколько видов фурнитуры от разных производителей (MACO, ROTO, SIEGENIA и др. ), но все они объединены общим принципом работы и универсальны в том плане, что могут быть установлены на любой тип оконного профиля. Ниже на примере поворотно-откидной фурнитуры MACO детально изображены все элементы фурнитуры (красным шрифтом подписаны элементы, устанавливаемые на створке, зелёным — на раме). Элементы расположены в том порядке, в котором они были бы установлены на створке с правым открыванием (правая створка — это створка, открывающаяся на правую сторону, если смотреть на неё со стороны помещения).

Основой этого сложного, на первый взгляд, механизма являются две стальные пластины, расположенные по контуру створки в специальном фурнитурном пазу. Наружная пластина является статичной (неподвижной), а внутренняя (передающая шина) — перемещаемой вдоль наружной. На каждую сторону створки устанавливается по одному элементу, в основе которых лежат именно эти две пластины. По переднему краю (сторона ручки) установлен механизм основной запор, по верхнему — ножницы, по петлевой и по нижней сторонам — средний запор. Между основным запором и ножницами имеется связующий элемент — угловая передача, в которой передающая шина выполнена в виде гибкой стальной пластины. Средний запор (как боковой, так и нижний) имеют собственную встроенную угловую передачу.

Принцип работы фурнитуры состоит в следующем: при поворачивании ручки приводится в движение внутренняя стальная пластина — передающая шина. На ней в определённых местах имеется несколько выступающих наружу элементов — цапф, предназначенных для запирания створки.

Когда мы поворачиваем ручку вниз, цапфы задвигаются за ответные планки, установленные напротив на раме и импосте. На рисунке ниже изображена цапфа, заведённая за ответную планку:

При этом створка плотно притягивается к раме, то есть закрывается (ручка вниз — положение «закрыто»). Если сейчас повернуть ручку обратно на 90°, цапфы выйдут из-под ответных планок и створка откроется (ручка горизонтально — положение «открыто»). Далее, если повернуть ручку вверх, фурнитура переключится в режим проветривания — низ створки войдёт в зацепление с рамой, а верх откинется (ручка вверх — положение «проветривание»). В это время все цапфы, кроме самой нижней (на стороне ручки), отодвигаются от ответных планок, т.е. остаются свободными.

Нижняя (угловая) цапфа, если приглядеться, на самом деле состоит из двух цапф (вторая меньшего размера) на одном основании. Её точное название — подпружиненный откидной запор — на рисунке ниже обведён красным кружком:

На импосте напротив откидного запора установлена специальная откидная запорная планка (см. фото ниже), которая захватывает цапфы запора как при закрывании, так и при переводе в режим проветривания. Это необходимо, чтобы в режиме проветривания низ створки держался за раму обоими углами.

Цапфы можно вращать вокруг их оси с помощью плоскогубцев (только аккуратно, чтобы не царапать покрытие). Таким образом регулируется степень прижима створки при запирании. Дело в том, что цапфы поворотно-откидной фурнитуры MACO Multi-Trend имеют овальную форму. Если поставить овал вертикально, прижим уменьшится (летний вариант), а если повернуть овал горизонтально, прижим станет максимальным (зимний вариант). На других типах фурнитуры подобная регулировка осуществляется либо вращением эксцентрика в центре цапфы (шестигранным ключом), либо вращением эксцентрика в центре ответных планок.

Самый оригинальный механизм фурнитуры находится в верхней части створки. Это ножницы — элемент, в работе действительно напоминающий обычные ножницы. Механизм ножниц имеет два основных рабочих положения. В закрытом или открытом положении створки, т.е. когда она не откинута на проветривание, обе планки ножниц сложены в одну линию вдоль края створки. При переключении в режим проветривания (ручка вверх) верхняя и нижняя планки расцепляются и ножницы раздвигаются (это положение показано на рисунке справа). При этом верхняя (отделившаяся) планка через петлю-уголок, прикреплённый к её концу (на рисунке для наглядности он отсоединён), остаётся связанной с верхней петлёй рамы и удерживает створку в откинутом состоянии.

Существует ещё одно рабочее положение ножниц — так называемое микропроветривание, когда створка откидывается совсем немного, что полезно зимой. Для включения этого режима ручка ставится вверх не вертикально, а под 45°.

Чтобы при переводе створки в режим проветривания откидной запор (нижний угол) вошёл в зацепление с запорной планкой на импосте, а не проскочил мимо, ручку нужно поворачивать, предварительно прижав створку к раме. От случайной ошибки фурнитура защищена устройством блокировки, не позволяющим вращать ручку, пока створка на прижата к окну. Эту задачу выполняет специальный рычажок, расположенный рядом с ручкой — микролифт (показан на рисунке справа). Вторая его функция — защита створки от провисания, чем обусловлено второе его название — микролифт-приподниматель. Дело в том, что при запирании створки цапфы двигаются вверх (имеется в виду сторона ручки), и испытывают встречное сопротивление ответных планок, чем соответственно отталкивают саму створку вниз, заставляя её постепенно провисать. Правильно отрегулированный по высоте микролифт мягко упирается в ответную планку приподнимателя на импосте (см. рисунок), не давая створке испытывать «перегрузки» при закрывании.

Поделитесь с друзьями

Комментарии (0)

Добавить комментарий

Ответ на комментарий:

№

Ваше имя:

*

Контактный email:

*

Ваш сайт:

Комментарий:

*

До 2000 символов

Защита от спама:

2 прибавить 5 равно:

*

* Даю согласие на обработку моих персональных данных в соответствии с Политикой конфиденциальности

* — поля обязательные для заполнения

Комментарий успешно отправлен!
Он будет опубликован после проверки модератором

КАК РАБОТАЕТ ПЛАСТИКОВОЕ ОКНО

Профили ПВХ — конструкция более сложная, чем стандартные окна с деревянными рамами. Они функциональны, эргономичны, прочны и долговечны, надежно защищают помещение от сквозняков, уличного шума, пыли и воров.

Чтобы выбрать пластиковое окно, нужно понимать, как оно работает. Это позволит вам сосредоточиться на качественном продукте, соответствующем вашим задачам. В наличии и аналогично о том, как устроено пластиковое окно и фурнитура, мы расскажем вам в этом материале!

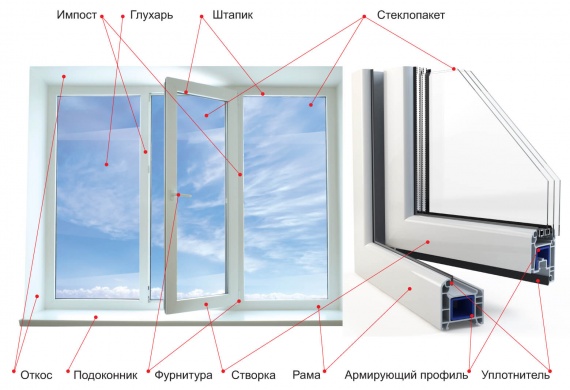

Из чего состоит пластиковое окно?

Изделие состоит из 4 основных элементов: рама, стеклопакет, фурнитура и рама.

Каркас представляет собой неподвижную деталь из многокамерного пластикового профиля. Внутри он армирован (усилен) стальным профилем. От качества рамы зависит жесткость и устойчивость к деформации и механическим повреждениям всей оконной конструкции.

Элементы открывания изготовлены из профиля створки. Для деления на части используется импост. Еще один вид профиля, штапик фиксирует стеклопакет. Структура профиля представляет собой рейку из ПВХ или стеклопластика.

Основным элементом пластикового окна как светопропускной конструкции является стеклопакет. Его устройство, в общем-то, представляет собой герметично скрепленное стекло. Не менее важна фурнитура, обеспечивающая работу окна в различных режимах и защищающая от нежелательного проникновения.

В конструкции металлопластиковых оконных конструкций имеются и другие важные элементы:

• Откосы — отделка поверхности проема по бокам.
• Отлив — установленный наружный профиль для отвода дождевой и талой воды.
• Резиновый уплотнитель представляет собой специальную прокладку, обеспечивающую полную герметичность окна.

Принцип стеклопакета

Стеклопакет – самая крупная часть конструкции. Этот прозрачный элемент состоит из нескольких стекол, соединенных с рамой. От чего зависит его конструкция? От вида изделия и количества камер (воздушных прослоек). Например, двухкамерный представляет собой две такие зоны и три стекла. В однокамерной меньше элементов: одна воздушная прослойка и три стекла.

Конструкция любого стеклопакета включает следующие пять элементов:

• Стекло.
• Воздушные камеры.
• Алюминиевая полоса.
• Влагопоглощающий слой.
• Уплотнение.

Для изготовления большинства современных стеклопакетов производители используют закаленное стекло, которое не трескается и не разбивается. Они также способны изгибаться под давлением и принимать свою первоначальную форму. Разбить такое стекло сложно, а если беда все-таки случилась, осколки не будут острыми.

Арматура

Устройство ПВХ-конструкций включает сложную комплексную систему обвязки арматуры. Надежные производители изготавливают фурнитуру из прочного, негнущегося металла, который надежно прослужит долгие годы. При выходе из строя одного элемента фурнитуры от этого страдает работоспособность всей запорной системы.

Качественная и надежная фурнитура обеспечивает четыре режима работы:

• Открытый.
• Закрыто.
• Проветривание.
• Микровентиляция.

Во всех режимах он должен работать идеально и более того: обеспечивать надежную защиту от ошибок людей, открывающих створку, чтобы конструкцию не заклинило или она не ушла сразу в два режима.

Элементы сопряжения устанавливаются на раму. Выполняются и закрепляются они не менее качественно. Если производитель добросовестный, злоумышленник не сможет сорвать ни одного оконного винта и не проникнет внутрь помещения.

Петли и ручки влияют как на функциональность, так и на внешний вид конструкции. Ручки:

• Стандарт. Окно открывается поворотным и поворотно-откидным способами.
• Защита от взлома. Исключить проникновение грабителей.
• С замком. Подходит для помещений, где постоянно находятся маленькие дети.
• Изогнутые ручки. Подходит для окон, которые можно открыть снаружи.

Петли врезные, ввертные, накладные. Самые эффективные – взломостойкие, обеспечивающие безопасность помещения: их нельзя разобрать, если окно закрыто.

Важной частью фитингов является уплотнение. От него зависит плотность прилегания створки к профилю. Лучшие уплотнения изготавливаются из EPDM и могут выдерживать экстремально низкие и экстремально высокие температуры.

В современном пластиковом окне предусмотрена и другая фурнитура:

• Замки и блокираторы.
• Защелки.
• Цапфы.
• Доски.
• Угловые выключатели.
• Ножницы.
• Запор.
• Вентиляционные клапаны.
• Москитная сетка.

ПВХ и алюминиево-оконные столярные изделия в современном строительстве

Первое, с чем мы сталкиваемся при покупке окон, это тип оконных столярных изделий, т.е. материал, из которого будут изготовлены окна. Это важное решение, поэтому никто не хочет принимать его поспешно. ПВХ или алюминий, какое решение лучше? Как выбрать материал, чтобы окна служили как эстетическим, так и функциональным целям? Есть ли идеальное решение?

Пластиковые окна

Пластиковые окна – это решение, которое пользуется большой популярностью у клиентов. Их успех, конечно же, является производным многих преимуществ, которые характеризуют этот тип оконных столярных изделий. Они привлекают покупателей доступностью, функциональностью и демократичными ценами. Окна ПВХ однозначно дешевле алюминиевых. В то же время они обладают высокой устойчивостью к влаге и погодным условиям.

Столярные изделия из ПВХ – энергосберегающее решение. Применение тщательно подобранных стеклопакетов и многокамерных профилей позволяет получить высокие параметры теплоизоляции. Благодаря правильному монтажу мы можем значительно снизить потери тепла и, как следствие, снизить счета за отопление.

Окна ПВХ просты в уходе; достаточно применения деликатных средств и мягкой ткани. №

Вы можете выбирать из широкой цветовой гаммы, что дает почти неограниченные возможности оформления и позволяет легко подобрать оттенок деревянных изделий в соответствии с вашими потребностями.

Краткое изложение самых главных преимуществ пластиковых окон:

• самые доступные цены
• хорошая прочность и функциональность
• высокая устойчивость к атмосферным воздействиям
• простота обслуживания
• широкий спектр решений
• широкая цветовая гамма


Алюминиевые окна

Алюминиевые окна прекрасно смотрятся в современных зданиях. Они представляют собой прекрасную альтернативу для тех, кто заботится о большом остеклении и комфорте использования. Алюминий очень прочный и устойчивый к атмосферным воздействиям, но при этом легкий. Заказанные по размеру алюминиевые окна могут быть индивидуально адаптированы к характеру здания. Очень часто в случае алюминиевых окон профили можно гнуть, что позволяет делать оконные конструкции различной формы.

Размеры алюминиевых окон могут быть больше пластиковых, так как прочный алюминий способен выдерживать большие нагрузки без повреждения рамы.

Алюминиевые окна также значительно легче пластиковых, поэтому при большом остеклении обеспечивают лучшую функциональность — их легче открывать и перемещать.

Вы можете обнаружить, что алюминиевые окна не обладают такой хорошей теплоизоляцией, как окна из ПВХ, но в настоящее время они изготавливаются из высококачественных изоляционных материалов, поэтому их можно сравнить с пластиковыми столярными изделиями.
Важными преимуществами алюминиевых столярных изделий является также устойчивость к погодным условиям: ветру, дождю и снегопаду, влажности или УФ-лучам.
