Как установить розетку вместо одинарной двойную. Двойная розетка – это вынужденная мера?

Содержание

1. Как установить розетку вместо одинарной двойную. Двойная розетка – это вынужденная мера?
2. Как подключить розетку 4 провода. Обжим коннектора RJ-45
   • Схема подключения интернет кабеля по цветам
   • Обжим витой пары в коннекторе
3. Как подключить двойную накладную розетку Viko. Выключатели и розетки Viko — монтаж кабеля
4. Двойная розетка в два подрозетника. Одна двойная розетка или две одинарных розетки – в чем разница?
5. Двойная розетка или две одинарные. Способы модернизации розетки
6. Виды двойных розеток. Какие бывают двойные розетки.
7. Видео (Беларусская)Установка двойной розетки вместо одинарной

Как установить розетку вместо одинарной двойную. Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Как подключить розетку 4 провода. Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45.  На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде.  Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Как подключить двойную накладную розетку Viko. Выключатели и розетки Viko — монтаж кабеля

Viko или Vi-ko — бюджетное решение по многим вопросам электрики (выключатели, розетки, боксы, автоматы, светильники и т.д.). Производитель, если не ошибаюсь — турецкая компания Viko Elektrik .
Качество продукции можно назвать хорошим. Есть конечно и косяки, но в общих чертах всегда хорошие полимерные корпуса изделий и аккуратно собранная начинка.
В этой небольшой заметке речь пойдёт о специфических розетках и выключателях Viko с зажимным механизмом крепления кабеля. Короче говоря, если вы вдруг купили розетку, раскрутили корпус, а там внутри нет привычного винтового крепежа в контактах, то сразу впадать в панику не стоит. Это — зажимы.
Раскурочиваем двойной блок Viko «розетка + выключатель»:

Переворачиваем и смотрим, куда же крепятся провода (кабели):

Как видно на фотографии, в розетке Viko на каждый контакт (фаза и ноль) предусмотрены два одинаковых отверстия. Вставлять кабель можно в любой. Они здесь — для удобства параллельных соединений.
Вверху у каждого контакта есть пластмассовая защёлка (на фото — зелёного цвета). Если на неё сильно нажать, то кабель освободится:

Это не «система нипель», как сначала показалось. Кабель очень хорошо удерживается в клеме, только при покупке интересуйтесь, на какое сечение рассчитана розетка или прикиньте по её мощности (например, розетка на 10А — 1-1. 5мм кабель).

Двойная розетка в два подрозетника. Одна двойная розетка или две одинарных розетки – в чем разница?

Перед монтажом электропроводки в новой квартире или перед заменой проводки при капитальном ремонте любой хозяин встает перед выбором, сколько и каких розеток ему необходимо установить в каждом помещении. В современных квартирах розетки редко устанавливаются по одной, обычно рядом ставят по две, три, а в некоторых случаях даже четыре электрических розетки. Например, у рабочего места с компьютером лучше установить 3-4 розетки, иначе без удлинителя будет не обойтись.

Практика показывает, что розеток много не бывает. Если нам необходимо установить рядом две розетки, то у нас есть выбор – установить две одинарные электрические розетки в двухпостовой рамке или одну двойную электрическую розетку. В серии Florence представлены двойные розетки и многопостовые рамки, поэтому реализовать можно оба варианта. Что же выбрать?

• Двойные розетки созданы для того, чтобы вместо одной старой розетки можно было установить одну двойную розетку в имеющийся подрозетник. Это позволяет удвоить количество розеток при косметическом ремонте квартиры. Для этого и были разработаны двойные розетки.
• Цена на двойную розетку меньше , чем цена на две одинарные розетки в двухпостовой рамке, убедимся в этом на примере белых или бежевых розеток серии Florence.

1. Расчет цены на две одинарные розетки в двухпостовой рамке

2. Расчет цены на альтернативный вариант – на двойную розетку

Можно смонтировать проводку так, чтобы к каждой одинарной розетке были подключены мощные электроприборы, т.е. чтобы через каждую протекал ток до 16 А. Но для этого необходимо, чтобы розетки были либо запитаны через две отдельные линии кабелями обычного для подключения розеток сечения (2,5 мм2), либо запитаны последовательно через кабель увеличенного сечения. В итоге можно добиться того, чтобы суммарный максимальный ток, который может протекать через две одинарные электрические розетки, составлял бы 32А. Этого невозможно сделать, смонтировав двойную электрическую розетку.

Подводя итоги, можно сказать, что двойные розетки незаменимы, если перед нами стоит задача по увеличению количества розеток в предварительно установленных подрозетниках. В основном это актуально при замене розеток в процессе косметического ремонта, если не проводится замена проводки с установкой новых подрозетников. Одинарные розетки под многопостовой рамкой выглядят более эстетично, чем двойные розетки, и дают большую свободу выбора. Этот вариант подходит для капитального ремонта квартиры с заменой проводки или для обустройства квартиры без отделки в новостройке.

Смонтировать несколько розеток на месте одной можно двумя способами, достаточно часто применяющимися в быту:

Способы не равноценны, поэтому для правильного выбора нужно знать особенности используемых устройств.

Установка двойной розетки, как внутреннего, так и наружного размещения, идентична монтажу одинарной:

Для справки. Кроме простоты монтажа, накладные двойные розетки удобны тем, что подключать их можно как наружным, так и скрытым способом – расположив поверх точки выхода кабеля из стены.

И двойные электрические розетки не обошла стороной серия модификаций, в принципе как и обычную розетку. Так что двойная розетка встречается различных видов и претерпела множество модификаций.

Тут ещё такое дело, что двойные розетки разделяются и по классам, и типам. Для тех, кто еще не знает, сообщу:

*Про типы электрических розеток: одинарных, двойных, тройных, можно почитать в материале – «электрические розетки*».

Так же розетка подразделяется на классы, в зависимости от цены и производителя, а так же от материала из которого она изготавливается:

*Лучше покупать, конечно, обычную двойную розетку, без каких-либо модификаций или в крайнем случае, двойную розетку с пружинным выбрасывателем вилки. Ну на края – с защитными шторками!

Как подключить двойную розетку самому

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер.

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

• Отвертка соответствующая шурупам, прикручивающим розетку

• Отвертка, покрытая диэлектриком

• Подрозетник

• Кабель (если предстоит установка розетки, а не ее замена)

• Перфоратор (также — если требуется установка розетки на новое место)

• Розетка

• Нож

• Саморезы

• Кусачки

• Мультметр

• Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

• Выбрать место установки

• Проложить кабель

• Установить подрозетники

• Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

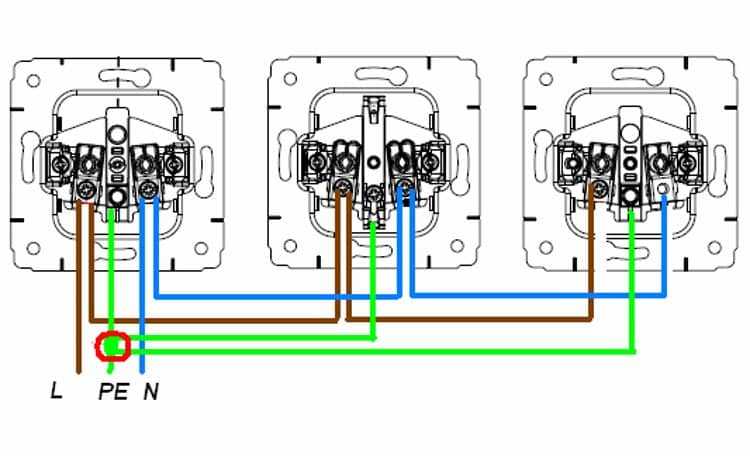

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

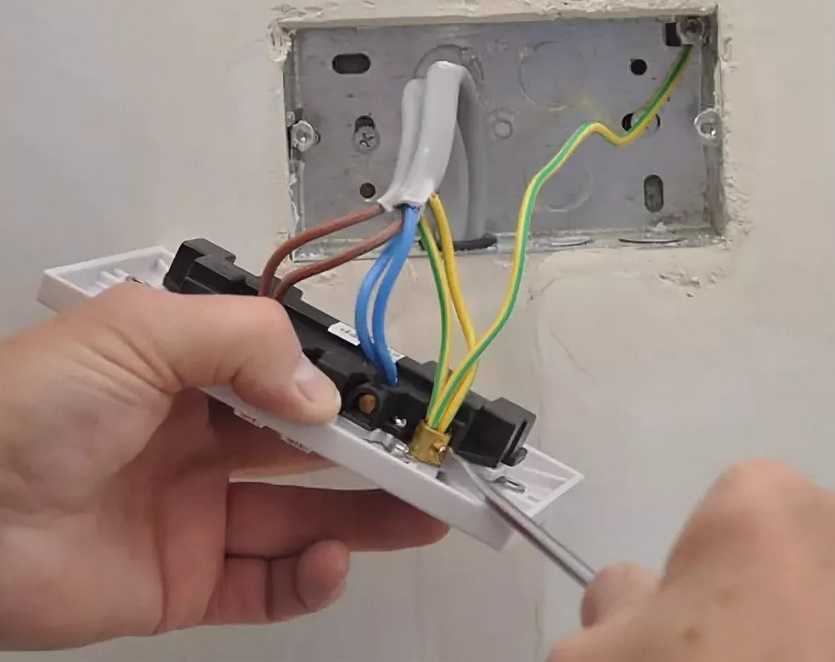

Очень важно осуществить подключение проводов к клеммам розетки правильно.

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным.

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула.

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

Обучающее видео, подробно и наглядно рассказывающее об установке двойной розетки:

Больше информации

Задать вопрос

Проводка для розеток с раздельным проводом или раздельной подачей

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 21.11.21

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Обзорная комиссия

PM Images / Getty Images

Раздельная розетка — это дуплексная розетка или розетка, обычно с одной половиной розетки, которая постоянно находится под напряжением, а другая половина управляется выключателем. Если в вашей спальне нет верхнего света, скорее всего, по крайней мере одна из розеток в комнате является раздельной. Национальный электротехнический кодекс требует, чтобы в спальнях был светильник, управляемый настенным выключателем, а когда конструкция не включает верхний свет, стандартным решением является подключаемый светильник, управляемый настенным выключателем. Нижняя емкость на розетке остается постоянно горячей для других целей.

Большинство разделенных розеток питаются от одной цепи, но также возможно подключить розетку к двум разным цепям для больших нагрузок или лучшего контроля, как это часто делается в старых установках, где одна розетка обслуживает посудомоечную машину и измельчитель мусора.

Как «разделить» емкость

Стандартные дуплексные розетки состоят из двух половин (каждая с набором гнезд для вилки), и каждая половина имеет клеммы для горячего и нейтрального проводов. Две половины розетки имеют непрерывный электрический путь, соединенный металлическими полосками, называемыми 9.0033 соединительные вкладки. Когда язычки целы — как это бывает, когда розетка поставляется с завода — вы можете подключить один горячий провод к любой горячей клемме и подключить один нейтральный провод к любой нейтральной клемме, и обе половины получат питание. Чтобы преобразовать розетку в разъемную дуплексную розетку (также называемую розеткой с разделенным язычком ), вы просто отламываете язычок между горячими клеммами. Это легко сделать острогубцами.​

Когда язычок удален, вы должны подключить разные горячие провода к каждой из горячих клемм, чтобы подать питание на обе половины розетки. Поскольку нейтральный язычок остается нетронутым, вы можете подключить один нейтральный провод к любой нейтральной клемме, чтобы две розетки имели общую нейтраль. Однако в некоторых конфигурациях дополнительный белый провод используется в качестве горячего провода для переключателя; в этом случае белый провод должен быть помечен полосой черной или красной ленты, указывающей на то, что он горячий.

Проводка раздельной розетки

В стандартной конфигурации проводки для выключаемой розетке с разделенным проводом двухжильный кабель (с горячим проводом, нейтралью и землей) подает питание на выключатель или розетку, а трехжильный кабель (с красным и черным горячими проводами и белый нейтраль) затем подает питание от выключателя на разделенную розетку, где убирается язычок между горячими клеммами на розетке.

В распределительной коробке черный провод двухжильного кабеля питания соединяется с одной из винтовых клемм на переключателе с помощью косички и с черным проводом под напряжением трехжильного кабеля, ведущего к розетке. Этот провод обеспечит постоянную мощность некоммутируемой половине розетки. Раскаленный провод от трехжильного кабеля подключается к другой клемме выключателя. Это подаст питание на розетку, наполовину управляемую выключателем.

Что такое косичка?

Пигтейл — это короткий провод, который соединяет провода схемы с электрическим компонентом или устройством. Может быть полезно увеличить длину цепи, а также соединить несколько проводов вместе для упрощения соединения.

Белый нейтральный провод кабеля питания соединяется с белым нейтральным проводом, идущим к розетке (на стандартном выключателе нулевой провод отсутствует).

В розетке черный горячий провод трехжильного кабеля (идущий от выключателя) соединяется с горячим винтовым зажимом на неотключаемый половина розетки. Раскаленный провод от трехжильного кабеля подключается к винтовой клемме на переключаемой половине розетки. Белый нейтральный провод подключается к любой из винтовых клемм нейтрали на розетке.

Неизолированные медные провода заземления в обеих коробках подключаются к зеленым винтовым клеммам заземления на розетке и выключателе с помощью косичек. Если электрические коробки металлические, дополнительная косичка заземляет коробку на проводку цепи.

Важно отметить, что это стандартная конфигурация, а другие конфигурации являются общими и влияют на характер проводных соединений. Например, когда выключатель находится в конце контура (когда источник питания проходит через розеточную коробку, не дойдя до выключателя), проводка будет выглядеть по-другому. И когда настенный выключатель управляет несколькими розетками, соединения будут немного отличаться.

Раздельная розетка с 2 контурами

Как уже упоминалось, розетка может быть разделена и получать питание от двух цепей. Такая конфигурация часто используется на кухнях, где две цепи питают несколько разделенных розеток над столешницей, причем одна цепь питает верхние половины, а другая цепь питает нижние половины.

Любая цепь может быть переключена или не переключена, в зависимости от обстоятельств. В такой ситуации розетка может быть подключена с помощью одного трехжильного кабеля, так что один нейтральный провод обслуживает обе цепи, а красный и черный провода управляют отдельными цепями, каждая из которых питает половину разделенной розетки. Черный и красный горячие провода кабеля подключаются к одной из горячих клемм на розетке, у которой удален соединительный язычок.

Важно помнить, что, несмотря на то, что в этом сценарии фактически есть две цепи на 120 В, они должны быть защищены одним двухполюсным (240 В) автоматическим выключателем на сервисной панели. Вот почему: если вы подключили каждый из горячих проводов цепи к разным однополюсным выключателям, вы (или кто-то другой) можете отключить только один из выключателей, прежде чем приступить к работе с розеткой. При этом останется половина сосуда, на котором возникает очень опасная ситуация. Подключив обе точки к двухполюсному выключателю, вы не сможете отключить одну цепь, не отключив другую.

Как подключить розетку GFCI при замене двухконтактной розетки

Этапы установки своими руками и советы по электробезопасности

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 04.12.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ель / Кевин Норрис

В этой статье

• Конфигурации проводки

• Инструкции

• Часто задаваемые вопросы

Обзор проекта

Во многих старых домах есть электрические розетки или розетки только с двумя гнездами для двухконтактной вилки и отсутствием третьего гнезда для заземляющего штыря, который есть в большинстве современных приборов. Двухконтактная розетка часто свидетельствует о том, что в электросети дома, скорее всего, отсутствуют заземляющие провода для розеток, выключателей или других устройств. Вместо этого может быть система заземления, которая работает через металлические электрические коробки и кабелепровод.

Розетки с двумя разъемами вполне законны (и, как правило, безопасны) в существующих домах. Однако во влажных местах, таких как ванные комнаты, вам нужна дополнительная защита, а не только заземляющий провод. Вот тут-то и появляется прерыватель цепи замыкания на землю, или GFCI.

Розетка GFCI имеет внутренний выключатель, который может отключить питание розетки в случае замыкания на землю, что наиболее вероятно при наличии воды. Розетки GFCI также подключены к выключателю, который можно сбросить в случае отключения цепи. Розетки с защитой GFCI необходимы во всех ванных комнатах (в новых домах и при реконструкции).

Если вам нужна такая же защита, но у вас есть розетки старого образца, вы можете просто поменять их на новые розетки GFCI, чтобы получить полную защиту розеток. Просто имейте в виду, что новая розетка не будет полностью заземлена в цепи, даже несмотря на то, что в ней есть третий слот для трехштырьковых вилок.

Что такое розетка GFCI?

A GFCI (прерыватель цепи замыкания на землю) Розетка , также известная как розетка GFI, представляет собой розетку, которая контролирует баланс электроэнергии, проходящей через цепь. В случае короткого замыкания розетки GFCI отключают электричество в розетке, предотвращая повреждение цепи.

Конфигурации проводки GFCI

Розетки GFCI могут быть подключены несколькими способами. Если вы просто заменяете одну розетку в ванной, используйте метод с одним расположением, который обеспечивает защиту в одной розетке GFCI. Розетка GFCI, подключенная таким образом, не обязательно должна быть на собственном выключателе.

Другой метод называется методом нескольких местоположений. Эта процедура требует последовательного подключения розеток GFCI и обеспечивает защиту любых дополнительных розеток (включая стандартные розетки) «вниз по течению» в той же цепи. Для проводки в нескольких местах требуется два кабеля цепи в распределительной коробке — один для питания, поступающего в розетку (обозначен словом LINE на задней стороне), и один для питания, выходящего к другим розеткам (обозначен словом LOAD на задней стороне) .

В этой статье демонстрируется одноместная проводка. Если вы хотите использовать проводку в нескольких местах, обратитесь к схеме и инструкциям производителя розетки GFCI, а также убедитесь, что вы полностью понимаете нагрузки на проводку GFCI для вашей линии.

Оборудование/инструменты

• Бесконтактный тестер напряжения
• Отвертки
• Тестер неоновых цепей (опционально)

Материалы

• Розетка GFCI с накладкой

Как подключить розетку GFCI

Ель / Кевин Норрис

1. Отключить питание

   Отключите питание цепи, питающей старую розетку, выключив соответствующий выключатель (или удалив предохранитель) в электрощитке вашего дома (коробка выключателя). Вернитесь к розетке и используйте бесконтактный тестер напряжения, чтобы убедиться, что питание отключено.

   Ель / Кевин Норрис

2. Удаление старой розетки

   Открутите винт, удерживающий накладку выходного отверстия, и снимите накладку. Дважды проверьте наличие напряжения, прикоснувшись тестером напряжения к каждой боковой клемме розетки.

   Удалите два маленьких винта, крепящих розетку к электрической коробке. Аккуратно вытащите розетку из коробки, стараясь не повредить старую проводку. Открутите черный и белый провода от разъемов розетки, отсоедините провода и снимите розетку.

   Ель / Кевин Норрис

3. Подтвердите наличие достаточного места в коробке

   Убедитесь, что внутри коробки достаточно места для относительно большого корпуса розетки GFCI. Некоторые старые розетки маленькие, а некоторые набиты проводами; Вы хотите убедиться, что новая розетка подойдет. Сделайте это, осторожно вставив провода обратно в коробку и проверив установку GFCI. если новая розетка подходит без проблем, можно приступать к установке. Если он не подходит так хорошо, вам нужно будет заменить коробку на коробку большего размера перед установкой GFCI.

   Ель / Кевин Норрис

   Предупреждение

   Если в коробке есть лишние провода, проверьте напряжение на каждом из них, прежде чем прикасаться к ним. Иногда розетки используются в качестве распределительных коробок и могут содержать провода, которые не контролируются тем же автоматическим выключателем, что и розетки. Это означает, что дополнительные провода могут быть под напряжением.

4. Установите GFCI

   Посмотрите на заднюю часть розетки GFCI; вы найдете четыре терминала: два с пометкой «LINE» и два с пометкой «LOAD». Клеммы LOAD обычно покрыты лентой, потому что вы не используете их для защиты в одном месте, как показано здесь.

   Чтобы подключить розетку, подсоедините черный провод к клемме LINE латунного цвета и надежно затяните винт. Подсоедините белый провод к серебристому винту клеммы LINE и надежно затяните его. Аккуратно сложите провода и уберите их обратно в коробку, вставив розетку на место. Прикрепите розетку к коробке двумя крепежными винтами.

   Ель / Кевин Норрис

5. Добавьте крышку и проверьте розетку

   Установите новую накладку на розетку и закрепите ее прилагаемыми винтами.
