Сборка металлических лесов рамного и хомутового типа

Строительными лесами называют временную конструкцию, которая предназначена для проведения строительных и отделочных работ. Они могут быть деревянные или металлические. Свое название это сооружение получило благодаря тому, что раньше производство строительных лесов было основано на материалах из дерева. В настоящее время они представляют собой сложную каркасную систему, которая надежно удерживает до 250 кг/м2 веса. Это позволяет рабочим свободно передвигаться даже на высоте 100 м.

Существует несколько видов лесов: клиновые, штыревые, хомутовые и т. д. Различие между ними в основном состоит в технологии крепления. Отсюда и происходит название каждого типа конструкции. Например, собрать строительные леса штыревым методом – означает вставить металлические штыри в полые трубы-проушины, которые надежно приварены к вертикальным стойкам. Сооружение выдерживает вес до 200 кг/м2, а предельная высота – 40 м. Но самыми распространенными и востребованными лесами считаются рамные и хомутовые. О том, как их собрать и поговорим дальше.

Как правильно провести подготовку сборки строительного оборудования

Перед началом монтажных работ нужно внимательно изучить инструкцию по сборке сооружения. Руководить процессом установки должен специалист, предварительно назначенный на эту должность. Перед началом монтажа необходимо позаботиться о безопасности. Для этого зону установки лесов нужно огородить от пешеходов и проезжающего транспорта специальной лентой.

Территорию, на которой будет проводиться работа необходимо выровнять. Если леса собираются на грунтовой площадке, то нужно ее утрамбовать. Это позволит исключить усадку всей конструкции. Место проведения работ необходимо очистить от снега и грязи. Талые воды должны быть отведены. На хорошо подготовленную площадку устанавливаются подпятники, которые предназначены для придания устойчивости сооружению.

Как собрать конструкцию из металлических рам

Рамные строительные леса собираются в следующей последовательности.

Рамы крепятся на подставки или винтовые опоры и соединяются между собой связующими перемычками. Точность по вертикали и горизонтали проверяют по уровню.

По этой схеме монтируются остальные модули первого ряда.

Выполняется анкерное или дюбельное крепление к стене.

Рамы соединяются ригелями и настилами первого яруса.

Этим же способом устанавливаются остальные секции. Ребра жесткости крепятся в шахматном порядке.

Устанавливаются бортовые заграждения. Просматриваются сдвиги и зазоры.

Проверяется флажковые крепления и прочность деревянного настила.

Собирается каркасная система в строгой последовательности начиная от угла здания, ведь сооружение состоит из отдельных секций, которые являются продолжением друг друга. Все элементы связи крепятся между собой флажковыми замками, что обеспечивает удобство монтажа и прочность конструкции.

Порядок установки хомутовых лесов

Хомутовая каркасно-ярусная система предназначена для отделочных, малярных и других строительных работ любой степени сложности. Хомуты, которыми скрепляются элементы бывают поворотного и неповоротного типа. Неповоротные делают сооружение более прочным и устойчивым, а поворотные позволяют осуществлять работы в обход неровностей и выступов. Правильно собрать хомутовые леса не так сложно, как кажется – главное точно следовать инструкции.

Под деревянные подкладки устанавливаются башмаки.

Производят монтаж стоек и полустоек на внутреннем и внешнем ряду конструкции.

Укладываются поперечины, которые после крепятся к стене.

Монтируют продольные трубки на наружные и внутренние ряды установленных стоек.

На образовавшуюся платформу укладывают по одной деревянной площадке возле каждой пары стоек.

Со щитов монтируют продольные связи первого яруса.

Просверливаются отверстия в стене, к которым анкерами крепятся поперечные связи.

Со щитов устанавливают заграждение, и наращивают трубы угловых стоек.

Устанавливают щиты второго яруса, а на первом укладывают настил.

Остальные этажи собираются в той же последовательности.

Все элементы строительных лесов соединятся хомутами. Сооружение выдерживает вес до 250 кг/м2 и может достигать высоты 60 м.

Советы от профессионалов

Перед тем как приобрести строительные леса, нужно определиться с их дальнейшим назначением, ведь каждый вид каркасно-ярусной системы имеет свои плюсы и минусы. Например, для быстрого ремонта отлично подойдет вышка тура. Эта легкая мобильная конструкция удобна для проведения небольших по объему и требующих оперативности работ.

Для более сложных и объемных строительно-монтажных работ рекомендуется использование рамных конструкций, которые легко монтируются и стоят недорого.

Если планируются обрабатывать сложные участки с балконами и прочими выпуклыми деталями, то лучше хомутовых сооружений не найти. Только в этом случае крепежные хомуты должны быть поворотными. Это откроет доступ к любым извилистым деталям фасада.

Чтобы визуально закрепить вышеперечисленные рекомендации советуем посмотреть представленное ниже видео.

Видеообзор правильного монтажа строительных лесов

Как правильно собрать строительные леса самому?

Главная
»
Раздача IPad!
»

Как правильно собрать строительные леса самому?

Собрать строительные леса самому нетрудно, а чтоб сделать это правильно, для этого надо следовать простым правилам. При сборке хорошо бы знать, какие требования предъявляются ко всем элементам лесов. Сборка производится на высоте, поэтому обязательно обеспечьте себя защитными средствами для таких работ.

Сборные сооружения, предназначенные для проведения работ на высоте, называются лесами. Это временные сооружения, но из-за того, что работы на них выполняются на высоте, требования, предъявляемые к таким конструкциям, достаточно жесткие. Главным из них является надежность.

Элементы, составляющие основу лесов

Входящие в конструкцию элементы должны отличаться прочностью и способностью выдерживать не только саму конструкцию, но и динамическую нагрузку, вес рабочих, их передвижения с инструментами и материалами. Конструкция устройства должна быть достаточно простой для облегчения сборки и разборки лесов. Работы по сборке не отличаются сложностью, с ними может справиться любой разнорабочий. Также конструкция не может быть громоздкой, она должна отличаться легкостью и прочностью при минимальном количестве элементов. И должна сохранять надежность и устойчивость.

Особенность собирающихся на рамных соединениях заводских инвентарных лесов — их многократное использование. Это касается не только опор и рам, но и всех остальных элементов. Инвентарные леса — это оборудование дорогое, обычно оно используется для выполнения работ предприятиями. Для частного использования лучше такие леса взять в аренду при больших объемах работ.

Строительные леса разработаны очень давно. Но основные правила построения и соединения деталей вместе не изменились. Улучшению и усовершенствованию подверглись лишь детали крепления.

Стойки

Стойки изготавливают из досок высокого качества, это вертикальные опоры. Основная вертикальная нагрузка ложится на них, поэтому и требования к ним — особые. Минимальная толщина доски должна быть 3 сантиметра, ширина — больше 10 см.

Исключено наличие трещин, надломов, отверстий, гниения, разное сечение недопустимо. Соединять стойки разрешается только стыкованием, их нужно зажимать с обеих сторон, накладной способ соединения не допускается.

Элементы, принимающие нагрузку и передающие ее на стойки — поперечины. Их изготавливают по тем же требованиям, что и стойки. Поперечины допускается сращивать с устройством дополнительных опор.

Основной вес ложится на поперечные трапы. Материалом для изготовления служит обрезная или необрезная доска. Разрешается комбинирование: доски, как направляющий элемент, и сверху листовой материал. В работе используются сплошные или составные варианты конструкций.

Ряды стоек соединяют при помощи раскосов, это диагональные соединения. Их делают из реек или горбыля. Желательно с помощью раскосов соединить максимальное количество стоек. Нужное расстояние от стен здания выдерживают с помощью диагональных откосов. Делают их из 25 миллиметровых досок.

Правила возведения лесов

Правила техники безопасности четко регламентируют требования к самим лесам и методам их сборки. Отклонения от них запрещены: будет нарушено основное требование — надежность. Если основанием для установки служит грунт, стойки обязательно устанавливать на опорные площадки. Расстояние между стойками не должно быть более 50 сантиметров. Узлы крепить не менее чем в трех точках. Крепление лучше производить по диагонали через пять или семь сантиметров.

Лучше при сборке применять саморезы длиной не меньше 4 мм. Для сборки размер гвоздей должен быть не меньше «сотки», обязательно согните гвозди на выходе молотком, чтобы крепления не разошлись при эксплуатации. Внутреннюю сторону стоек оборудуйте поручнями. Не забудьте про ограждение настила при помощи лобовой доски. Перед соединением стоек доски надо ровно торцевать. В среднем шаг стоек выбирайте между 1 и 2 метрами при наименьшей толщине настила в два с половиной сантиметра.

Сборка

Инструмента для сборки конструкции лесов понадобится немного. Можно обойтись пилой, молотком и рулеткой, не забудьте гвозди. Замеряем расстояние рабочей зоны и делим ее на средний шаг стоек, пусть он будет полтора метра. Готовые стойки соединяем в раму, состоящую из них и поперечин: две параллельные доски сшиваем поперечиной на высоте яруса. Следите, чтобы между стойкой и поперечиной получился прямой угол!

Любой перекос приведет к деформации нагруженной рамы. Так собираем рамы в нужном количестве в вертикальном положении, и соединяем по две рамы раскосами. Соединения должны быть на максимальной высоте, после этого рамы должны стоять сами. Правильно собранные конструкции называются конвертами. Совмещаем края доски настила с поперечинами. Устанавливаем доску настила и закрепляем ее. Раскосами усиливаем крепление, сверху закрепляем настил гвоздями или саморезами. Следующие компоненты устанавливаем подобным образом.

Стыковать настил нужно только на поперечинах! В других местах делать это запрещено. Затем устанавливаем лобовые доски и поручни.

Для прочности лучше закрепить сооружение к стене. При конструкции лесов выше двух ярусов, если требуется нарастить стойки, обязательна установка откосов. Нижнюю часть стоек связываем доской горизонтально. После этого край доски соединяем с верхней частью стойки, должен получиться упор в форме треугольника. Надеюсь наша статья поможет вам разобраться и понять, как правильно собрать строительные леса своими руками.

После использования леса разбираются в обратном порядке.

Как безопасно работать со строительными лесами (сделай сам)

Обновлено: 02 июня 2021 г.

Как арендовать, установить и использовать строительные леса, когда вам нужно работать на крыше, сайдинге или дымоходе.

Следующий проект›

Семейный мастер на все руки

Работать на строительных лесах гораздо проще и безопаснее, чем на лестнице. Он стабилен, образует широкую рабочую платформу и обеспечивает широкий радиус действия. Вы сделаете работу лучше за половину времени, если вам не придется постоянно перемещать лестницу. Мы покажем вам, как настроить его, чтобы он был безопасным и надежным.

By the DIY experts of The Family Handyman Magazine

Time
Complexity
Cost

Step 1: Rent scaffolding for those high jobs

В следующий раз, когда вам придется работать на высоте, подумайте об аренде строительных лесов, а не возитесь с лестницами. Леса представляют собой большую устойчивую рабочую платформу, на которой можно складывать материалы и устанавливать инструменты. С помощью строительных лесов вы можете легко добраться до всех областей ремонта, чтобы выполнить работу лучше в два раза быстрее. И вы сэкономите массу времени и энергии, не карабкаясь постоянно вверх и вниз, чтобы переставить свою лестницу.

Ограждения, прикрепленные к верхней части рамы лесов, позволяют вам сосредоточиться на выполняемой задаче, не беспокоясь о том, что вы можете упасть. Мы покажем вам, как настроить арендованные леса, чтобы они были безопасными и надежными, а затем покажем вам несколько работ по ремонту дома, где леса действительно сияют.

Каркасные леса, которые мы используем (иногда называемые «трубчатыми лесами»), идеально подходят для наружных работ и доступны в большинстве пунктов проката с полным спектром услуг. Также проверьте Желтые страницы в разделе «Леса, аренда» для компаний, которые специализируются на аренде и продаже строительных лесов. Обычно вы получаете более низкие ставки и экспертные советы от этих специалистов.

Установка, которую мы показываем, идеальна для большинства домашних проектов. Он состоит из 5 футов. стандартные торцевые рамы и поперечные распорки, чтобы сделать 7-фут. длинная подмостья. В дополнение к опорным пластинам и системе ограждений основными компонентами системы строительных лесов являются рамы и поперечные распорки, которые вы складываете и соединяете встык, чтобы получить более крупные леса. Наиболее распространенный размер рамы составляет 5 футов в ширину и 5 футов в высоту, но в зависимости от ваших потребностей доступны и другие размеры.

Расстояние между рамами определяется длиной поперечных раскосов, 7 и 10 футов являются наиболее распространенными и экономичными. Арендуйте регулировочные винты и опорные плиты для облегчения выравнивания на неровной поверхности (Фото 1). Арендуйте ролики, если вы планируете перемещать леса. Верхние рамки с тремя 7-футовыми. доски и система ограждений.

Измерьте, чтобы определить идеальную высоту платформы для вашей работы. Имейте в виду, что ваша рабочая высота составляет от 4 до 6 футов над досками лесов. Продавец по аренде поможет вам выбрать правильный размер и стиль строительных лесов для вашей задачи.

Я бы рекомендовал ограничить высоту двумя секциями. После этого стабильность становится проблемой, и вы должны принять особые меры предосторожности. Как только высота превышает минимальную ширину башни в три раза, вы должны привязать леса к зданию через определенные промежутки времени. Леса шириной пять футов должны быть привязаны, когда они превышают 15 футов в высоту. В этой статье мы не будем рассматривать врезки строительных лесов. При необходимости узнайте у специалиста по аренде строительных лесов подробности о врезках.

Большинство пунктов проката доставят и заберут арендованные леса за дополнительную плату. В противном случае вам понадобится пикап или прицеп.

Шаг 2: Соберите раму и основание

Фото 1: Соберите части основания

Начните сборку, уложив две торцевые рамы на расстоянии около 7 футов друг от друга рядом с рабочей площадкой. Наденьте регулировочные винты и опорные плиты или ролики сейчас, чтобы потом не пришлось поднимать все леса, чтобы установить их.

Фото 2. Закрепите соединения

Прикрепите опорные пластины (или дополнительные ролики) к регулировочным винтам с помощью специальных косичек или штифтов, входящих в комплект поставки. Эти косички предназначены для фиксации на месте. Используйте те же соединители, чтобы прикрепить стойки ограждения к раме лесов и соединить штабелированные рамы лесов в местах их соединения.

Крупный план штифта косички

Косички являются одним из типов крепежных штифтов

Фото 3: Установка поперечных раскосов

Установите одну крайнюю раму и наденьте концы поперечины на штифты. Положите поперечную скобу на землю, чтобы временно поддержать первую концевую раму, пока вы перемещаете другую на место. Наклоните вторую раму вверх и наденьте противоположный конец поперечной распорки на штифты второй рамы лесов. Завершите настройку рамы, прикрепив вторую поперечную скобу с противоположной стороны.

Фото 4: Разместите и выровняйте леса

Вставьте леса в нужное положение и подложите 2×10 отрезков пиломатериалов под каждую опорную плиту. На наклонной поверхности выровняйте блоки, подогнув одну сторону, как показано на рисунке. Выровняйте леса с помощью регулировочных винтов

Несмотря на то, что базовая процедура установки одинакова, оборудование лесов немного отличается от одного производителя к другому. Попросите инструкции производителя, если ваши леса выглядят иначе, чем показано здесь. На фотографиях 1–5 показано, как установить каркас и установить доски.

Ключом к безопасности строительных лесов является прочный фундамент. Если опорные плиты или ролики стоят на грязи, траве, асфальте или другом мягком материале, положите их поверх брусьев 2×10, чтобы они не утонули (Фото 4). Мы подровняли деревянные подкладки, чтобы выровнять их (фото 4), потому что не хотели повредить газон, копая ровные места. Но лучший метод — выровнять место лопатой, прежде чем размещать блоки 2 × 10. Никогда не устанавливайте леса на рыхлой насыпи, снегу или рядом с ямами или канавами.

Регулировочные винты делают выравнивание лесов простым и безопасным. Никогда не укладывайте кирпичи, бетонные блоки или обрезки дерева под раму, чтобы выровнять ее. Если ваша земля наклонена более чем на фут на 8 футов. расстояние, аренда разгибателей ног. Экстремальные уклоны могут потребовать добавления короткой секции подмостей под один конец подмостей.

Шаг 3: Добавьте доски и ограждения

Фото 5: Закрепите доски

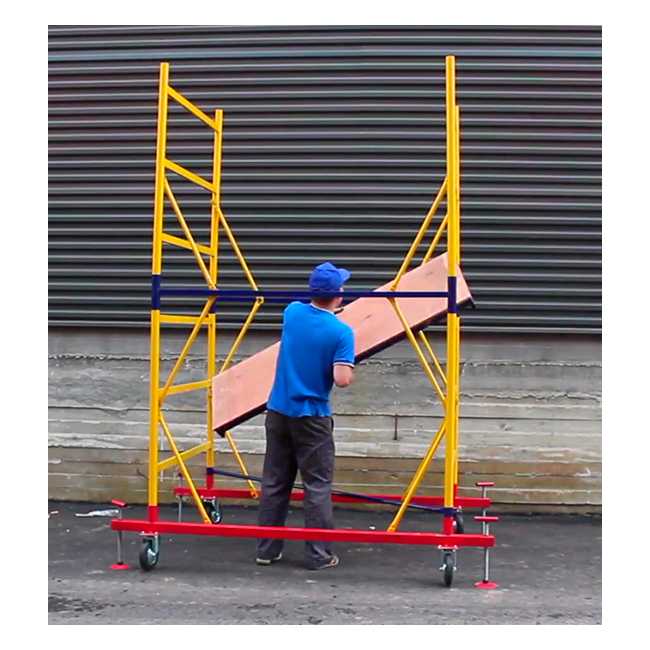

Поднимите арендованные доски лесов за середину и наклоните их вверх через рамы, пока оба конца не окажутся над рамой. Затем опустите планку, пока ее концы не зацепятся за рамы. Закрепите планку поворотными защелками.

Фото 6: Установка ограждений

Предотвратите падение, установив систему ограждений. Наденьте стойки ограждения на верхнюю часть каждой рамы и закрепите их с помощью косички, рычажного штифта или болта, в зависимости от того, что было поставлено с компонентами ваших лесов. Установите верхнюю и нижнюю перекладины между стойками.

Не поддавайтесь искушению сэкономить, используя обычные деревянные доски для рабочей поверхности — они недостаточно прочны. Возьмите напрокат специальные доски для подмостей, чтобы закрыть каркасы со всех сторон. Затем установите стойки ограждения и поручни. Перила не требуются на той стороне лесов, которая обращена к зданию, если леса находятся в пределах 14 дюймов от здания.

Для наших строительных лесов они не требуются, но если вы работаете там, где люди могут ходить под лесами, используйте проволочные доски 2×4, чтобы инструменты и материалы не упали и не поранили кого-либо. Установите доски 2×4 вертикально по периметру досок лесов, прикрутите или прибейте уголки друг к другу и прикрепите их к основанию стоек ограждения с помощью проволоки № 10.

После того, как леса собраны и установлены на место, еще раз проверьте, чтобы они были выровнены и надежно опирались на все четыре опорные плиты или ролики. Если он качается, отрегулируйте один из винтов, чтобы стабилизировать леса. Используйте встроенные лестницы, чтобы подняться на строительные леса. Не взбирайтесь на поперечные распорки. Наймите помощника, чтобы передать материалы и инструменты на платформу. Если вы не можете дотянуться, используйте веревку и ведро, чтобы вытащить инструменты наверх.

Шаг 4: Аксессуары и советы для строительных лесов

Фото 7: Установка рабочей станции

Ускорьте свою работу, установив рабочую станцию на лесах. Подтяните материалы и инструменты с помощью ведра и веревки. Капитальный ремонт, такой как установка дымохода, гораздо проще выполнить с помощью строительных лесов, чем с лестницы.

Фото 8: Идеальная платформа для обработки краев крыши

Завершите первые семь или восемь рядов гонта из подмостей, чтобы не приходилось работать с лестницы или опасно наклоняться над краем крыши. Затем прибейте кровельные кронштейны вдоль кануна и установите бортики, прежде чем подниматься на крышу. Используйте фиксирующие ролики на строительных лесах, чтобы вы могли катиться по всему краю крыши.

Колесики позволяют легко перемещать леса, не разбирая их, но примите несколько дополнительных мер предосторожности:

Установите специальную горизонтальную распорку по диагонали между двумя внешними боковыми рамами, чтобы они оставались прямыми. Спросите об этом своего поставщика.
Никогда не катите леса с инструментами, материалами или пассажирами на досках.
Заблокируйте ролики, прежде чем взбираться на леса.
Избегайте воздушных проводов при перемещении лесов. Вас может ударить током, если вы столкнетесь с линиями электропередач.
Не катайте леса по крутым склонам, вблизи канав или ям.

На фотографиях 6-8 показаны несколько работ, где аренда строительных лесов действительно окупается. Если у вас есть старый дом, который нуждается в капитальном ремонте, в долгосрочной перспективе может быть дешевле купить базовые строительные леса. Убедитесь, что строительные леса, которые вы покупаете, совместимы с лесами из местного пункта проката на случай, если вам придется арендовать дополнительные детали.

ВНИМАНИЕ: Держитесь подальше от линий электропередач!

Не работайте вблизи линий электропередач. Следите за головой при перемещении передвижных лесов, чтобы не столкнуться с линией электропередач.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

Уровень

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

2 x 10 подкладок
Леса
Прокладки

Первоначально опубликовано: 20 июня 2017 г.

Инструкции по сборке — ScaffoldMart

Инструкции по монтажу и сборке строительных лесов ScaffoldMart.com со стальным каркасом

Все каркасы ScaffoldMart.com, если не указано иное, поставляются со стопорными штифтами, закрепленными в обеих вертикальных трубах пружинными заклепками.
Если вам не требуются стопорные штифты, пропустите шаги 1 и 2.

Если в ваших рамах нет серебряных стопорных штифтов, найдите и вставьте стопочные штифты в верхней части вертикальных трубок, сжав пружинные заклепки так, чтобы штифт вошел в трубке.
Убедитесь, что выступы пружинных заклепок зафиксировались на месте, совместив отверстия в стопорном штифте с отверстиями в вертикальной трубке. *Перед началом монтажа важное замечание. Во время сборки убедитесь, что все части правильно прикреплены и закреплены соответствующими средствами (косичка, стержневой штифт, трубный хомут и т. д.), прежде чем продолжить монтаж.
Закрепите опорные материалы (опорные плиты, колеса или домкраты) в нижней части вертикальной трубы первоначальной установки в этой точке. Для опорных плит и колес (в сочетании с домкратами или иным образом) это включает в себя крепление с помощью косичек, домкраты крепятся под действием силы тяжести, и на этом этапе следует установить минимальное значение. *При использовании колес – убедитесь, что все замки правильно функционируют и находятся в заблокированном положении, прежде чем двигаться дальше.
Для сборки начального набора рам (основного набора при сборке многоуровневой башни) поставьте одну раму в желаемое положение или рядом с ним.
Распорки крепятся к шпилькам на раме и фиксируются с помощью c-образного замка или гравитационного замка. C-образные замки работают, поднимая замок, чтобы обнажить шпильку крепления, и помещая конец скобы на язычок, позволяя замку упасть на место, закрепляя конец. Откидные замки работают, выпрямляя язычок, чтобы скоба могла скользить, а затем позволяя язычку упасть, чтобы заблокировать конец скобки от отсоединения.
Прикрепите один конец поперечной распорки к любой точке соединения (высокой или низкой), затем закрепите вторую точку соединения на том же конце той же распорки, это позволит вам надежно прислонить раму и распорку к земле, если это необходимо (работает в одиночку) или позволяет второму человеку просто выровнять раму с уже установленными концами распорки.
Прикрепите противоположный конец первой поперечной распорки ко второй раме, создав три стороны набора. Набор будет стоять так, но небезопасно забираться на него или оставлять без дела в течение какого-либо периода времени.
Закрепите противоположную поперечину, совместив точки соединения и выполнив соединения; это должно быть просто, так как точки соединения уже установлены.
Когда вы закончите этот фундаментный набор, мы рекомендуем использовать столярный уровень, чтобы убедиться, что башня выровнена как по горизонтали, так и по вертикали. Перед продолжением монтажа
Если вы строите мачту, прикрепите и закрепите все средства безопасности, возможные во время монтажа, когда крепление станет возможным.
- Если вы только что собрали первый комплект 26-футовой башни, продолжайте и прикрепите на этом этапе выносные опоры для максимальной безопасности и надежности.
Самый простой способ возведения более высоких этажей — собрать платформу на этом уровне и либо передать рамы и распорки вверх, либо поднять их с помощью нашей системы шкивов.
Соберите платформы, разместив нужное количество (1, 2 или 3) дорожек рядом друг с другом, прикрепив два крючка к одной основной горизонтальной трубе и оставшиеся два к противоположной. Закрепите алюминиевые фанерные плиты, вставив гвоздь или проволоку через «отверстие для гвоздя» на каждом крючке. Закрепите нашу полностью алюминиевую модель с помощью ветровой защелки внизу и на конце платы.
Рамы будут временно стоять сами по себе (ТОЛЬКО В ЦЕЛЯХ МОНТАЖА), если они размещены исключительно на штифтах стопки, выступающих из верхних частей комплекта, расположенного ниже. Это позволит монтажнику собрать следующий комплект без балансировки рам. Прежде чем продолжить, обязательно закрепите раму с помощью косичек. Ни в коем случае нельзя опираться на эти рамы во время этого процесса, так как они не будут нести никакой нагрузки.
Прикрепите поперечные распорки в точках соединения и продолжайте в том же духе, пока не будут пройдены все уровни.
Всякий раз, когда вы работаете на высоте, будь то монтаж или другие работы, рекомендуется надежно закрепить защитное оборудование и использовать утвержденные ремни безопасности. Чтобы прикрепить защитное оборудование:
- Если используются стержни безопасности с внутренней резьбой, наденьте приемный конец на штифты стопки и закрепите с помощью косичек.
- Если шесты безопасности с наружной резьбой, вставьте конец крепления вниз в приемную вертикальную трубу рамы и закрепите с помощью косичек.
- Между каждым столбом по периметру башни будут закреплены две страховочные рейки, одна посередине и одна наверху. Это достигается за счет использования гравитационного флип-замка, который позволит вам выпрямить рейку, чтобы прикрепить ее, а затем положить перпендикулярно креплению, чтобы конец был надежно закреплен.

Если защитное оборудование Deluxe

Deluxe работает почти так же, как бюджетная система, на панели есть два приемника, которые закрепляются для укладки штифтов таким же образом, как и женский страховочный шест. 7-дюймовые предохранительные поручни заменены 7-футовыми двойными предохранительными поручнями, которые представляют собой те же две направляющие, сваренные вместе посредством двух ребер для более надежной сборки — все с одинаковой конфигурацией крепления.

Важное примечание

При подъеме на высоту с использованием лесов важно, чтобы леса были надежно закреплены в течение всего времени от процесса возведения до демонтажа. Этого можно добиться с помощью выносных опор, как описано ниже, а также с помощью стяжек и контровочной проволоки. Пожалуйста, убедитесь, что вы соответствуете коду, основанному на ваших местных правилах. Важно отметить, что на высоте необходимо одно из трех.

Стержни грунтозацепов:

Стержни грунтозацепов используются для поддержания формы градирен, они крепятся внутри башни путем прикрепления к одной основной вертикальной трубе и ее диагональной противоположной стороне.
Башни должны использовать один стержень грунтозацепа на каждые 15 футов башни, а расстояние между стержнями грунтозацепов никогда не должно превышать 15 футов.
Все перекатные башни должны иметь грунтозацепы, расположенные рядом с колесами у основания, так как именно здесь будет происходить наибольшее количество смещений. В процессе работы грунтозацепы должны быть размещены так, чтобы они соответствовали правилу минимум один на 15 футов.

Аутригеры:

Аутригеры повышают устойчивость башен, которые в противном случае имели бы небезопасное соотношение высоты к площади основания.
Правила использования строительных лесов различаются в зависимости от правил конкретной области. Всегда консультируйтесь с OSHA, чтобы убедиться, что соотношение площади основания и высоты башни соблюдается, что достигается за счет использования выносных опор.
Выносные опоры должны быть закреплены во всех точках соединения, где они соединяются с рамами трубными хомутами, болты должны быть надежно затянуты с помощью соответствующих инструментов.
Также закрепите все используемые материалы основания (опорные плиты, колеса и домкраты) так же, как если бы они были основной вертикалью рамы. Убедитесь, что выносные опоры несут нагрузку, не висят свободно или опираются только на землю.

Внутренние лестничные блоки:

Если башня включает в себя внутреннюю лестницу, стартовая планка должна быть размещена в основании нижнего набора, между нижней частью рамы и домкратами.
Стартовые стержни размещаются расширенным концом вертикальных трубок к земле, это создаст такую конфигурацию, как если бы нижние крюки опирались на верхнюю часть нижней рамы.
Выполните крепление, пропустив шток домкрата вверх через ресивер в пусковой штанге и в основную вертикальную трубу рамы. Стартовая планка немного увеличит высоту одной стороны башни. Отрегулируйте домкраты, чтобы поддерживать высоту противоположных сторон на одном уровне.
Внутренние лестничные блоки должны быть установлены и закреплены на каждом уровне башни по мере ее возведения.
Лестничные блоки устанавливаются путем пропускания верхнего конца блока через середину башни над основными горизонталями, что позволяет маневрировать крюками нижнего конца в том месте, где они будут опираться на стартовую планку.
Сначала установите нижние крюки в их положение на стартовой планке, а затем дайте верхним крюкам лечь на высокие горизонтальные трубы противоположной рамы.
Если возможно, закрепите наши внутренние лестничные зажимы с помощью подходящих инструментов и надежно затяните.
В этом месте можно установить поручни и надежно затянуть болты на приемниках.
Поместите внутреннюю лестничную площадку шириной 28 дюймов в самую высокую точку и продолжайте возведение, осторожно проходя по лестнице на следующий уровень и повторяя процесс возведения с двумя небольшими отличиями.
- Нет стартовой планки, так как низкие крюки теперь опираются на следующую нижнюю раму, самую высокую горизонтальную трубу.
- Крюки будут размещены напротив того места, где они в конечном итоге будут закреплены, потому что именно там платформа позволит монтажнику работать. После того, как крюки наложены на трубы как в верхней, так и в нижней точках, лестницу можно установить на место, таким же образом закрепить с помощью внутреннего лестничного зажима, и процесс повторится.
Когда верхняя часть лестницы будет закреплена, передвиньте ригель и сопутствующие элементы безопасности на высоту. Ригельная планка будет установлена и закреплена на месте с помощью затянутых трубчатых хомутов между самым внутренним крюком самой высокой лестничной единицы и 28-дюймовой платформой, при этом точки крепления с наружной резьбой будут выступать вверх, перпендикулярно земле.
