частые поломки бойлеров, ремонт ТЭНа thermex
Водонагреватели для дома фирмы Термекс распространены по Москве, Волгограду, Уфе, словом, по всей России. Они прославились благодаря своей надёжности, лёгкого обслуживания, а также они весьма просты в управлении. Но любая техника может сломаться, даже самая надёжная.
…
Однажды может случиться так, что накопительный водонагреватель перестаёт греть воду либо греет, но слабо. А также случается такая неприятность, что водонагреватель начинает капать. Именно в такие моменты и приходится разбирать агрегат и приступать к немедленному ремонту.
В статье будут даны инструкции по самостоятельному проведению ремонта электрических водонагревателей Термекс, без обращения в ремонтный центр.
Поиск причины поломки
Перед тем как разбирать устройство Термекс, нужно выяснить, что стало причиной поломки. Это можно сделать и без разбора аппарата. Просто необходимо правильно увидеть симптомы.
К основным неисправностям можно отнести:
- Накопительный водонагреватель перестаёт включаться;
- Включается защита от короткого замыкания;
- Вода не греется;
- Бойлер течёт.
Если обнаружилась утечка, то сначала нужно выяснить, из какого точно места идёт вода. В том случае, если виной всему прокладка, то такую неисправность можно легко устранить. Нужно просто вытащить старую, купить новую, которая стоит копейки, и поставить её на устройство. Однако если вода идёт из корпуса водонагревателя, то, скорее всего, самостоятельно устранить поломку не удастся. В таких случаях необходимо отвезти водонагреватель к специалистам в сервисный центр. Лишь они смогут устранить проблему. В больших городах, таких как Москва, подобных сервисных центров очень много.
В домашних водонагревателях обычно из строя выходят водонагревательные элементы — ТЭНы. Чтобы узнать, действительно ли причиной поломки является нагревательный элемент, нужно обратить внимание на некоторые признаки:
- Включается защитная автоматика;
- При включении устройства, выбивает пробки на счётчике;
- Не происходит нагрев воды либо вода очень плохо греется;
- Водонагреватель начинает шипеть, вода выходит не чистая, а мутная. А также присутствует очень неприятный запах из аппарата.
Если имеются такие симптомы, то, вероятнее всего, из строя вышли именно нагревательные элементы. Можно определить неисправность и по внешнему виду ТЭНа. Их оболочка будет повреждена. Но иногда бывают и такие случаи, когда оболочка в норме. В этой ситуации определить их неисправность поможет только специальный тестер. Если омметр показывает бесконечность, то произошёл обрыв нихромовой спирали. А если прибор показывает ноль, то в этом случае произошло короткое замыкание.
Но в каждом из этих случаев, повреждённый элемент придётся заменить. Купить необходимые элементы не составит труда. Они продаются не только в таких крупных городах, как Москва или Питер, но и по всей стране. Стоит лишь зайти в электрический магазин или сервисный центр.
Причины выхода из строя ТЭН:
- Срок годности истёк;
- Водонагреватель был включён в сеть без воды;
- Аппарат долгое время был включён, при этом вода не была слита;
- Произошёл резкий скачок напряжения.
В таких случаях не остаётся ничего, кроме замены ТЭНа. Это вполне можно сделать самостоятельно. Но нужно запомнить, что ремонт необходимо производить лишь в определённой последовательности, только в этом случае не возникнет путаницы. Именно это гарантирует успешный ремонт.
Типичные неисправности нагревателя «Термекс»
Широкий модельный ряд Thermex позволяет выбрать бойлер на 100 литров для большой семьи, на 10-15 литров для использования на маленькой кухне и т. д. Прибор представляет собой металлический нагревательный бак, внутри которого размещен ТЭН. Работу нагревателя регулирует реле, а также термостат. Магниевый анод способствует «смягчению» водопроводной воды.
Стоит отметить, что современные водонагреватели оснащены блоком управления, который имеет функцию самодиагностики. Система определяет неисправный узел и выводит на дисплей код ошибки. Расшифровав значение, можно понять, где искать поломку и как ее устранить своими руками.
Самостоятельный ремонт водонагревателя Термекс RZB 30-50-80-100 L
К нам в сервис привезли очередной неисправный водонагреватель Термекс модель RZB 30 L, со словами от хозяина «перестал включаться».
Отработал порядка 7 лет в среднем режиме поэтому подозрения были на термостат перегрева или силовой блок
(уязвимое место этих бачков, часто перегорает из-за не стабильного напряжения и одномоментных включений/выключений).
Данная серия с плоской формой корпуса просто мега популярна, выпускалась как с механическим управлением так и с электронным, его и разберем в этой статье.
Мы опишем пошаговую инструкцию по замене всех деталей, которые могут выйти из строя.
Начинка водонагревателя всегда одинаковая и не зависит от литража, меняется только объем бака, поэтому эту инструкцию можно использовать для ремонта от 30 до 100 литров.
Содержание:
- Как снять крышку
- Как заменить ТЭН
- Как заменить электрический блок питания
- Как заменить плату управления (дисплей)
- Как заменить термостат перегрева (термозащиту)
- Как заменить датчик температуры NTC
- Как заменить биметаллический термостат холодного бака
- Как заменить питающий кабель на кабель с УЗО
- Вопросы по ремонту
Купить запчасти:
- RZB 30-L
- RZB 50-L
- RZB 80-L
- RZB 100-L

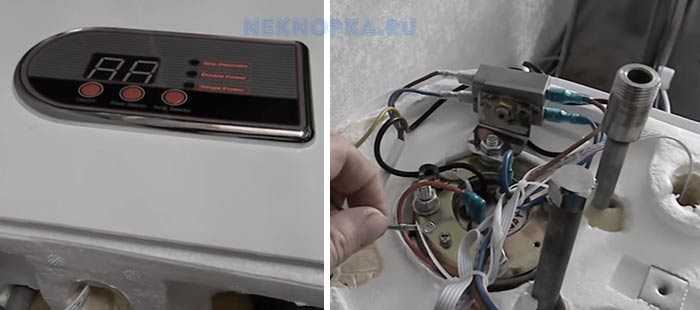

Снимаем крышку
Сложность: очень легко
Для снятия крышки необходимо предварительно отключить питание, слить воду из водонагревателя, снять со стены и поставить на пол патрубками вверх. Понадобится
крестовая отвертка и канцелярский нож.
Далее поэтапно:
- Интересная хитрость завода изготовителя спрятать крепежный болт крышки под наклейкой с моделью, без деформации ее не отклеить, это был своего рода
гарантийный стикер, для понимания вскрывался бойлер или нет. Поддеваем канцелярским ножом, отклеиваем на половину и откручиваем болт. - Если у вас закручена гайка сливного отверстия как в нашем случае, то ее необходимо демонтировать, далее снимаем декоративные накладки с патрубков.
- Поддеваем с краев, снимаем крышку и получаем доступ к внутренностям.

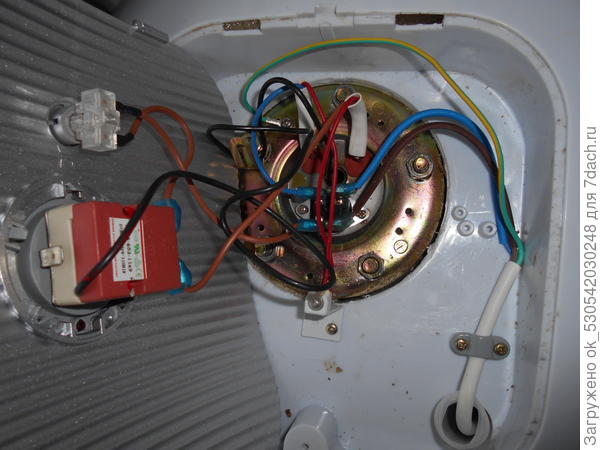

Замена ТЭНа в Термекс RZB 30, 50, 80, 100 L
Сложность: средне
Конструкция водосодержащей емкости, данной модели, представляет из себя два цилиндрических бака из нержавеющей стали соединенных между собой и в каждом стоит свой нагревательный элемент.
Бак холодной воды (он же входной) устанавливается ТЭН мощностью 0,7кВт на прижимном фланце 64мм. с анодом
без трубок под датчики (в самых старых баках заводом зачем-то устанавливался с трубками под датчики, как наш пациент, но они никак не задействованы в работе).
Бак горячей воды (он же выходной) устанавливается ТЭН мощностью 1,3кВт на прижимном фланце 64мм., с анодом и двумя полыми трубками под датчики.
Подлежат замене если при включении срабатывает УЗО или выбивает автомат в доме, вторая причина если питание на ТЭН поступает, индикация работает, но температура не растет.
С завода ставят китай, рекомендуем брать на замену ТЭНы для водонагревателя Термекс производства Thermowatt, данный завод выпускает две модификации:
стандартные (медная оболочка, штампованный фланец) и усиленные (медный сплав с латунью, литой фланец).
Новые можно купить на нашем сайте под следующими артикулами:
Стандартные
3401335 — 0,7кВт.
3401334 — 1,3кВт.
Усиленные для жесткой воды
3402081 — 0,7кВт.
3402080 — 1,3кВт.
Необходимые инструменты: крестовая отвертка или шуруповёрт, плоскогубцы, ключ, удлинитель и головка на 10.
Далее поэтапно:
- Скидываем четыре клеммы питающих проводов с двух ТЭНов и две клеммы с термостата перегрева.
- Ключом с головкой на 10 откручиваем две гайки планки на которой крепится термозащита и гайку планки крепления капилляров. Убираем термозащиту вместе
с планкой, аккуратно вытягивая датчики из полых трубок ТЭНа 1,3кВт. - Откручиваем гайки планки электрического блока питания (проводку и шлейфы можно не отсоединять), гайки крепления сетевого шнура и провода заземления
все это убираем в сторону. - Откручиваем все шесть гаек ТЭНа 1,3кВт и демонтируем прижимной фланец.
- Вытаскиваем старый ТЭН. Как видно оболочка просто вскрылась по шву, такое происходит из-за обильного слоя накипи, вследствие чего образуется недостаточный теплосъем,
последующий перегрев и разрушение. - Профилактику и чистку заказчик не делает, поэтому было решено поставить оба усиленных ТЭНа + увеличенные аноды 200х16мм.
на каждый ТЭН, вместо стандартных 140х14мм., это максимально продлит срок службы как внутреннего бака, так и ТЭНа. Одеваем обязательно новую прокладку, тут не экономим, повторно разбирать
в случае чего обойдется дороже. Трубки датчиков должны быть повернуты в сторону где будет располагаться термостат перегрева, это важно. - Накидываем фланец, одеваем шайбы и затягиваем гайки равномерно, крест на крест, с примерным усилием в 12Нм.
- Переходим к ТЭНу 0,7кВт, откручиваем шесть гаек и демонтируем фланец (всем рекомендуем менять оба ТЭНа, очень часто после замены одного
через 3-6 месяцев начинает пробивать и второй). - Вытаскиваем ТЭН, оболочка окислена, анода уже почти нет.
- Нам попался долгожитель, очень старая модификация ТЭНа 0,7кВт еще с двумя полыми трубками, предназначены они для датчиков, как и в ТЭНе 1,3кВт,
но самих датчиков нет, вот такой ребус от завода, который бывало вводил людей в заблуждение, заставляя их бегать и искать именно такой.
Сейчас уже от них отказались и с завода ставят глухие, без каких либо трубок. Как и с 1,3кВт ставим увеличенный анод, одеваем прокладку и устанавливаем на своем место. - Одеваем прижимной фланец, шайбы и затягиваем равномерно, крест на крест, с усилием около 12Нм.
- Устанавливаем на свое место силовой блок, подключаем шлейф дисплея и одеваем фазный провод на ТЭН от таблетки перегрева.
- Устанавливаем обратно планку с датчиком температуры и капилляром термозащиты. Датчик утапливаем в трубку меньшего диаметра, а капилляр в большего.
Термостат перегрева и держатель шнура закрепляем на свои места. - Затягиваем землю под гайку и одеваем питающие клеммы на ТЭНы, далее подключаем две клеммы питающего шнура на термостат перегрева.
На всех проводах клемма «мама» должна с усилием одеваться, необходим плотный контакт (особенно нулевой провод). Если одевается легко, она ослабла,
нужно пассатижами поджать. - Закрываем внутренности пластиковой крышкой и закручиваем центральный болт. Весь процесс замены смотрите на нашем канале:
Замена электрического блока питания
Сложность: легко
За раздачу питания на все узлы бойлера отвечает силовой блок с трансформатором напряжения и двумя реле. Самое уязвимое место после ТЭНов, очень боится
перепадов напряжения, резких включений/выключений и влаги. А если учесть эксплуатацию водонагревателя в загородных домах и на дачах с не стабильным
напряжением, замена этого блока самая востребованная операция по ремонту.
Диагностировать поломку не так просто, но возможно, подлежит замене если визуально имеются следы подгара, вздутые конденсаторы, напряжение 230В есть на входе, но
на дисплей напряжение не выходит. В остальных случаях определить поломку без диагностики квалифицированного мастера почти невозможно.
Новый блок можно купить на нашем сайте под артикулом 66067.
Необходимые инструменты: крестовая отвертка, плоскогубцы.
Далее поэтапно:
- Скидываем все питающие клеммы, отсоединяем датчик температуры NTC и шлейф дисплея.
- Откручиваем четыре крепежных болта и снимаем блок с планки. Так как мы имеем дело с долгожителем, нам удастся показать Вам самую первую модификацию
силового блока питания (на данный момент Термексом поставляется уже 3-я версия), которая имеет в своем составе лишние две клеммы, опять же возникает легкая
путаница. - Устанавливаем новый обязательно через диэлектрические проставки, чтобы в процессе работы не было контакта с металлической пластиной. Если установить без проставок,
будет замыкание и блок сразу же сгорит. - Подключаем датчик, дисплей и одеваем все питающие клеммы. Очень важно не путать красный с желтым провода, в противном случае нарушится режимность нагрева,
основным станет ТЭН 0,7кВт, а при нажатии кнопки «Power» будет добавляться 1,3кВт.
Замена платы управления
Сложность: легко
Выбор мощности нагрева бойлера, установка температуры и отображение текущей, осуществляется за счет небольшой платы с дисплеем, тремя кнопками и тремя
индикаторами. Как и вся электроника боится скачков напряжения и влаги, но несмотря на это перегорает гораздо реже чем основной силовой блок.
Для определения поломки платы управления, необходимо осмотреть на предмет механических повреждений, проверить подается ли напряжение
с блока или нет. Если напряжение поступает, а плата не реагирует, однозначно под замену.
Новую плату можно купить на нашем сайте под артикулом 66068.
Необходимые инструменты: крестовая отвертка, канцелярский нож.
Далее поэтапно:
- Канцелярским ножом поддеваем стикер панели управления и удаляем его. Стикер одноразовый, можно не жалеть, так как повторно его уже не удастся использовать.
- Откручиваем 6 саморезов, снимаем панель управления с дисплеем на себя.
- Откручиваем 4 самореза и отсоединяем плату от панели.
- Отключаем шлейф от силовой платы и вынимаем старую плату просовывая шлейф через отверстие в теплоизоляции.
- Для сравнения старая и новая модификация платы управления (полностью взаимозаменяемые). Перед установкой необходимо очистить
накладку панели от старого клея оставшегося от стикера. - Крепим саморезами плату к панели, просовываем шлейф внутрь водонагревателя и закручиваем панель к корпусу.
- Берем новый стикер, снимаем защитную пленку и клеим на панель.
Замена термозащиты
Сложность: очень легко
Для защиты от вскипания воды установлен термостат перегрева, его задача в случае аварийной ситуации отключить питание со всей цепи при
температуре около 95 градусов. Для возврата в рабочее положение необходимо вручную нажать кнопку на корпусе термозащиты.
Подлежит замене если кнопка возврата не остается в рабочем положении или имеются постоянные ложные срабатывания.
С завода ставят китай, рекомендуем брать на замену производства Thermowatt.
Новую термозащиту можно купить на нашем сайте под артикулом 181419.
Необходимые инструменты: плоскогубцы, отвертка, ключ с головкой на 13.
Далее поэтапно:
- Ключом откручиваем гайку крепления термостата к планке и вынимаем его.
- Откручиваем один саморез жгутика и отодвигаем его в сторону, вытаскиваем капилляр из трубки ТЭНа.
- Скидываем все четыре клеммы и убираем старый термостат.
- Ставим новый, разматываем капилляр и утапливаем в трубку до упора. Нельзя отрезать, переламывать капилляр, т.к. он является
полой трубкой в которую закачена жидкость, за счет ее расширения и происходит размыкание контактной группы. Повредите при установке и в случае закипания воды в водонагревателе
велик шанс что он не сработает. - Подключаем питающие клеммы и устанавливаем на планку. Соблюдать полярность не обязательно, главное чтоб с одной стороны была фаза и ноль,
а с другой выходили фаза и ноль. Прижимаем капилляр жгутиком и закручиваем саморез.
Замена датчика температуры NTC
Сложность: очень легко
За контролем текущей температуры воды отвечает электронный датчик NTC, при комнатной температуре его сопротивление составляет около 50кОм. В процессе нагрева
сопротивление падает, тем самым плата управления считывает температуру, а при достижении заданной отключает питание с ТЭНов.
Подлежит замене если вылетает ошибка E2 (замена датчика не всегда помогает исправить эту ошибку, в нашей практике с этой ошибкой приходилось менять плату управления,
иногда и сам силовой блок), а так же если при комнатной температуре сопротивление отличается от заявленной более 10кОм.
Новый датчик можно купить на нашем сайте под артикулом 66157.
Необходимые инструменты: Отвертка, плоскогубцы, канцелярский нож.
Далее поэтапно:
- Канцелярским ножом режем хомуты стягивающие все провода, откручиваем один саморез жгутика и отгибаем его.
- Вынимаем датчик из трубки ТЭНа и плоскогубцами отсоединяем разъем с платы.
- Новый датчик устанавливаем в обратной последовательности, сначала подключаем в 2-х пиновый разъем на силовой плате, а затем утапливаем до упора в полую
трубку ТЭНа. Зажимаем жгутиком и закручиваем саморез.
Замена биметаллической самовозвратной таблетки.
Сложность: очень легко
Так как во входном баке не имеется никакого контроля за температурой, заводом изготовителем был установлен биметаллический термостат (таблетка).
Которая не позволит нагреть воду выше 77 градусов, при достижении этой температуры она просто сработает и отключит питание с ТЭНа 0,7кВт.
Интересно что таблетка самовозвратная и при падении температуры снова восстановит свое рабочее положение.
Подлежит замене если при прозвонке тестером показывает разрыв цепи, а в баке при этом холодная вода.
Новый датчик можно купить на нашем сайте под артикулом 66062.
Необходимые инструменты: Отвертка, плоскогубцы.
Далее поэтапно:
- Отверткой откручиваем два крепежных болта и вынимаем таблетку из седла.
- Плоскогубцами отсоединяем клеммы и приступаем к установке новой. Желательно, для хорошей теплопроводности, место касания таблетки и корпуса смазать термопастой,
подойдет любая. - Закручиваем два болта и накидываем две клеммы желтого провода. Какую клемму на какой контакт одевать неважно.
Замена простого кабеля на кабель с УЗО
Сложность: средне
Данная серия водонагревателей поставляется с обычным питающим кабелем. В настоящее время по техники безопасности на все бойлеры устанавливается
питающий кабель со встроенным УЗО (устройство защитного отключения). Мы рекомендуем сделать замену кабеля с максимальной утечкой тока не более 30мА
при очередной профилактике или ремонте.
Кабель с УЗО можно купить на нашем сайте под артикулом 66598.
Необходимые инструменты: плоскогубцы, отвертка.
Далее поэтапно:
- Скидываем клеммы с термозащиты и смотрим как закреплен кабель. Для демонтажа нужно открутить крепление кабеля и просунуть черный уплотнитель
на входе внутрь корпуса. - Плоскогубцами держим гайку, а с внешней стороны отверткой откручиваем только один крепежный болт.
- Отгибаем пластиковый держатель и освобождаем кабель. Далее поочередно вытаскиваем провода из уплотнителя и можно вытянуть старый кабель через
отверстие в корпусе. - Берем кабель с УЗО и устанавливаем в обратном порядке. Сначала просовываем в корпус, затем одеваем уплотнитель (для удобства плоскогубцами можно растянуть
уплотнитель). - Изнутри просовываем уплотнитель в отверстие и закручиваем пластиковый держатель. Подключаем клеммы на термозащиту и закручиваем крепление.
- На блоке УЗО имеется две кнопки и индикатор подачи питания.
«Test» при нажатии имитирует утечку тока, срабатывает УЗО и питание перестает подаваться в бак, индикатор при этом гаснет.
«Reset» при нажатии восстанавливает штатное рабочее положение, индикатор горит.
Вопросы и комментарии по ремонту:
Артур
— 19.11.2022 в 13:41
Перестал греть воду в режиме СИНГЛ. В режиме ДАБЛ работает. Заменил ТЭНы ничего не изменилось. В чем может быть причина?
UniZap
— 19.11.2022 в 16:16
Проверить тестером, в режиме СИНГЛ, приходит ли напруга 230В на ТЭН 1,3кВт. Если напряжения нету, возможно проблема с реле на блоке электрическом.
Владимир
— 10.10.2022 в 07:10
В ТЭНе две трубки для датчика, длинная и короткая, в какую вставлять датчик?
UniZap
— 10.10.2022 в 13:44
Датчик NTC вставляется в длинную, капилляр от термостата перегрева в короткую.
Алекс
— 11. 08.2022 в 19:06
Если включить только левую кнопку, срабатывает УЗО, если только правую — УЗО не срабатывает, но и не греет.
Что с тэнами и должен ли работать бойлер только от второй кнопки? Спасибо.
Если бойлер используется только 2 недели в году, обязательно при замене ставить медные тэны?
UniZap
— 12.08.2022 в 10:09
Левая кнопка включает водонагреватель и идет питание на ТЭН 1,3кВт, который у вас по всей видимости пробит. Правая кнопка включает ТЭН 0,7кВт,
но без нажатия левой кнопки включения, правая ни как не действует, поэтому у вас ничего не выбивает и не греет. ТЭНы Однозначно медь, нержавеющие
в водонагревателях с внутренним баком из нержавейки плохо стоят.
Владимир
— 05.07.2022 в 17:14
При нажатии на левую кнопку срабатывает УЗО и бойлер выключается. Что вышло из строя?
UniZap
— 05.07.2022 в 18:02
Читайте раздел «Замена ТЭНа», ваш случай.
Геннадий
— 16.09.2021 в 10:32
Водонагреватель модель IF50V, крышка не снимается, так как к ней крепится какой-то блок, как отсоединить этот блок ничего не нарушив?
UniZap
— 16. 09.2021 в 20:15
Если не было переделки на механическое управление и все стоит как с завода, то никакие блоки к крышке не крепятся, смело снимаете предварительно
открутив крепежные болты и сняв декоративные накладки.
Водонагреватель «Термекс» (80 литров): инструкция по применению. Схема
Руководство пользователя
Если вы решили выбрать водонагреватель «Термекс» (80 литров), инструкция по эксплуатации которого подскажет, как продлить срок службы устройства, знайте, что модели представлены к продаже с механическим и электронным управлением. В первом случае на внешней панели есть клавиши, отвечающие за выбор мощности. Используя оба, вы обеспечите мощность, равную 2 киловаттам. Это позволит удовлетворить потребности в зависимости от количества горячей воды, которое необходимо получить.
При использовании нагревателя можно регулировать температуру с помощью тумблера, расположенного на панели управления. Повернув его против часовой стрелки до упора, вы отключите водонагреватель от сети. Если повернуть регулятор по часовой стрелке, то можно повысить температуру охлаждающей жидкости до 75 градусов.
Основные технические характеристики, комплектация, принцип работы, меры безопасности
Независимо от того, какой обогреватель «Термекс» был приобретен, настоятельно рекомендуется ознакомиться с правилами, изложенными в инструкции по эксплуатации приобретаемого агрегата.
В инструкции по эксплуатации все расписано по пунктам:
- Назначение. В нем описывается, что за вещь была куплена и почему. Также указано, что ЭВН ни в коем случае нельзя размещать в неотапливаемых помещениях: вода может замерзнуть и прибор выйдет из строя.
- Основные технические характеристики. У каждой модели будут свои (минимальное и максимальное давление в водопроводе, мощность ТЭНа, диаметр труб и т.д.).
- Комплект поставки. В этом параграфе указано, что упаковано на заводе в коробку с агрегатом. Покупателю будет полезно проверить, что написано и что есть на самом деле. Покинув магазин, будет поздно заявлять, что, например, нет предохранительного клапана или болтов крепления.
- Описание и принцип действия электрического водонагревателя.
- Следующий раздел крайне важен: указание мер безопасности.
Не допускается:
Схема подключения водонагревателя Термекс.
- включить электрическую сеть, если бак не заполнен водой;
- если отопитель включен, снять защитный кожух;
- использовать водонагреватель без заземляющего провода, подключенного к розетке;
- включение котла «Термекс» при давлении воды в сети более 0,6 МПа;
- подключение к водопроводу без предохранительного клапана;
- используйте нагреватель, не заполненный водой;
- использовать неоригинальные запасные части;
- использовать воду от нагревателя для пищевых целей;
- эксплуатация котла без фильтра;
- сменные кронштейны.
Разновидности водонагревателей
Существует 2 группы электроприборов Термекс:
- проточный;
- накопительный.
К первым относятся устройства, которые устанавливаются над раковиной, они быстро нагревают воду, что отличает такие модели от собратьев накопительного типа. Последние отличаются большим объемом, занимают много места. Для сравнения, проточные нагреватели компактны. Но они более мощные, так как обеспечивают мгновенный нагрев при повороте крана смесителя.
Электрокотел незаменим в современном быту. Купить
Изделия данной марки делятся на 2 группы:
- электроприборы;
- газ.
Для работы моделей первого типа необходим блок питания. Для работы газовой колонки (проточного нагревателя) предусмотрено подключение к газовой магистрали. Возможны 2 варианта управления:
- электронное;
- механический.
В первом случае изменение параметров воды обеспечивается автоматически. Если вы задаетесь вопросом, как пользоваться водонагревателем с механическим типом управления, нужно помнить о необходимости самостоятельного определения температуры воды.
Включение и выключение котла при достижении необходимого уровня нагрева в этом случае осуществляется автоматически термостатом.
Водонагреватели различаются по типу материала ТЭНа (нержавеющая сталь, медь), его конфигурации (трубчатые, спиральные). Внутреннюю часть бака можно защитить слоем эмали, но чаще встречаются модели без покрытия внутренних стенок. Устройства различаются по количеству нагревательных элементов (1 или 2). Типов устройств, отличающихся объемом бака:
- 15;
- 30;
- 50;
- 80.
Дополнительные рекомендации по подключению
После подключения накопительных электрических водонагревателей Термекс можно открыть кран подачи холодной воды, это касается и крана горячей воды на смесителе. Это позволит воздуху выходить из прибора. Когда из крана смесителя сплошным потоком потечет холодная вода, это будет свидетельствовать о том, что заполнение водонагревателя уже завершено. Если устройство установлено в месте, где нет водопровода, холодную воду можно подавать из вспомогательного бака. Однако он должен быть размещен на высоте 5 метров от верхней точки устройства. Если такой возможности нет, то дополнительно допустимо использовать насосную станцию.
Эксплуатация и техническое обслуживание
Этот раздел является наиболее важным с практической точки зрения пользователя. Когда внутренний бак заполнен, нагрев воды запускается кнопкой включения. При этом должна загореться контрольная лампа. Затем регулятором (ручкой термостата) устанавливается температура воды.
У некоторых моделей на пульте есть три клавиши для установки режима отопления: умеренный нагрев, быстрый нагрев и экономный нагрев (управление мощностью нагрева котла), а продвинутые устройства имеют на борту электронную панель управления с цифровым дисплеем, самые дорогие оснащены пультом дистанционного управления. Доступна инструкция по эксплуатации, объясняющая назначение всех кнопок и символов на электронной панели.
Техническое обслуживание заключается в удалении пыли и грязи с поверхности ЭВН с помощью тканевой ветоши и мягких моющих средств, например, мыльного раствора. Магниевый электрод заменяется не реже одного раза в год; в очень жесткой воде замену производят чаще.
После замены котельного электрода организацией, специализирующейся на обслуживании и ремонте отопительного оборудования, делается соответствующая запись в гарантии, заверяемая печатью (штампом) ремонтной организации. В случае самостоятельного обслуживания прилагается товарный чек на магниевый анод. В противном случае гарантия аннулируется.
Затем в руководстве перечислены наиболее распространенные неисправности и способы их устранения.
Ремонт устройства
Ремонт конструкции
Начните ремонт с поиска причины неисправности устройства. Чаще всего котел отказывается работать при отключении электроэнергии или повреждении электроцепи. Если в розетке нет напряжения, зафиксируйте его.
Другие проблемы:
- вода не набирается;
- Сработало УЗО;
- нагрев не происходит;
- недостаточный нагрев;
- появление протечек.
Причина может быть в поломке ТЭНа.
Коды неисправностей
Некоторые водонагреватели имеют панель, где причина неисправности отображается в виде кода или слова. Код Е1 (вакуум) указывает на то, что подача холодной воды была отключена при включенном ТЭне. Выключить нагрев и дождаться полного заполнения бака. Только после этого устройство может быть подключено к сети.
Код E2 (Sensor) сигнализирует о выходе из строя датчика температуры. Рекомендуется перезагрузить устройство, кратковременно выключив и включив его.
E3 (Перегрев) означает, что температура окружающей среды поднялась выше критического значения в 95 градусов. Нажмите кнопку термостата.
Иногда помогает простое выключение водонагревателя на несколько минут, поэтому не спешите звонить в ремонтную службу, а постарайтесь определить, почему бойлер перестал греть воду, и попытайтесь устранить неисправность самостоятельно.
Утечка в резервуаре
Ремонт конструкции
Утечки могут быть в месте крепления фланца или на дне резервуара. Причина кроется в ошибках монтажа, износе клеевых швов, неправильном уходе. При отсутствии заземления также начинается преждевременная коррозия.
Нижняя утечка может быть вызвана изношенной прокладкой фланца. Чтобы устранить проблему, перед разборкой устройства необходимо его выключить, разобрать фланцевое соединение и заменить деформированную деталь. Затем включите котел и посмотрите, как он работает.
Если устройство протекает по швам, проще заменить модель, так как вряд ли получится заделать швы в домашних условиях, не деформируя корпус. Бак из нержавеющей стали можно кипятить. При наличии защитного внутреннего стеклоэмалевого покрытия сварку применять нельзя, так как поверхностный слой придет в негодность.
Накипь
Водопроводная вода имеет высокую жесткость; при нагреве на корпусе котла и внутренних деталях откладываются солевые отложения. Чем это грозит:
- повышение температуры напора, что может привести к срабатыванию УЗО;
- недогрев;
- поломка.
Рекомендуется профилактическое удаление накипи. Процесс осуществляется в несколько этапов. По порядку отключаем котел от сети, перекрываем подачу воды, опорожняем бак, отсоединяем провода и демонтируем ТЭН.
Затем промываем электронагреватель теплой водой. Убираем солевые отложения с помощью специальных составов для удаления накипи или домашних средств, добавляя в воду бутылку уксуса. В этом составе рекомендуется замочить нагревательный элемент до растворения солей.
На завершающем этапе промойте все детали чистой водой, высушите их и соберите водонагреватель.
Поломка ТЭНа
Основные признаки неисправностей
- вода не нагревается;
- срабатывает УЗО и устройство выключается;
- недостаточный обогрев рабочей среды;
- индикатор питания не горит;
- шум внутри конструкции;
- мутная вода с неприятным запахом сливается на выходе из котла;
- выбивает пулемет.
Внешний вид нагревателя не всегда позволяет обнаружить дефект, если оболочка не повреждена. При этом используется тестер:
- ноль — КЗ;
- бесконечность — это разрыв спирали.
Причины:
- длительный срок службы;
- перегрев ТЭНа из-за отсутствия жидкости в бойлере;
- простая эксплуатация заполненного водонагревателя в течение длительного времени;
- поврежден термостат;
- Падение напряжения в сети.
Причина может быть в накипи и износе анода. Иногда достаточно несколько раз включить и выключить котел, чтобы устройство заработало.
Как заменить ТЭН
Замена ТЭНа
Выполнить по заданному алгоритму:
- Отключить водонагреватель от сети.
- Закройте запорный клапан перед устройством.
- Слейте воду из бойлера через сливное соединение с помощью шланга.
- Отсоедините прибор от миксера.
- Теперь снимите обогреватель и переверните его.
- Отвинтите фланцевые гайки, чтобы снять нижнюю крышку.
- Отсоедините провода от нагревательного элемента.
- Выньте термостат и датчик температуры.
- Демонтировать неработающий нагревательный элемент, при необходимости слегка почистить его отверткой.
Теперь осталось заменить ТЭН и проделать операции в обратном порядке.
Как разобрать проточный водонагреватель. Как разобрать бойлер: пошаговая инструкция
Очень часто при переезде или неисправности люди сталкиваются со сложной задачей, ведь им необходимо разобрать водонагреватель. Не забывайте, что любой котел нуждается в частой регулярной чистке и замене защиты. В большинстве случаев люди не хотят переплачивать деньги или ждать мастера, поэтому пытаются решить проблему самостоятельно. Изначально может показаться, что разборка котла — довольно сложная задача, но это ошибочное мнение
Загрязнение бойлера
Разбор водонагревателей различных марок
Разбирать устройство можно аккуратно, зная производителя и следуя четкой пошаговой инструкции.
Водонагреватель Термекс
Поскольку все водонагреватели имеют практически одинаковую систему, можно подумать, что разбирать их нужно по одной схеме. Но производители добавляют какие-то свои детали и функции, поэтому у каждой компании свой алгоритм:
- Перекрыть подачу воды. В большинстве случаев под котлом есть кран или вентиль, который необходимо закрыть.
- Обесточить котел, после чего его необходимо отключить от электричества.
- С помощью плоской отвертки снимите защитную крышку. В некоторых случаях и на некоторых моделях она сидит туго, поэтому нужно выполнять те движения, которые производятся при открытии консервы.
- С помощью индикаторной отвертки проверьте наличие электрического тока в котле. Если все сделано правильно, лампочка в отвертке не загорится.
- Слить воду из водонагревателя, для этого есть пошаговый алгоритм, о котором вы можете узнать посмотрев видео на различных ресурсах.
- Вам следует сделать снимок схемы подключения, чтобы потом не перепутать провода. После выстрела можно приступать к отсоединению проводов.
- Гайки крепления ТЭНа и термостата следует откручивать по одной. Это необходимо для того, чтобы застоявшаяся в емкости вода постепенно стекала.
- Протрите нагревательный элемент и термостат сухой тканью.
Анализ завершен.
Схема котла Термекс
Водонагреватель Аристон
Порядок действий:
- Обесточить прибор, отключив его от сети.
- Снимите защитную крышку, закрепленную гайками.
- Далее следует отключить три кабеля: 1 — фаза, 2 — ноль, 3 — земля. Делается это с помощью индикаторной отвертки. Первые два провода освобождают термостат, поэтому его можно легко вытащить из трубки.
Далее алгоритм разбора котла Аристон аналогичен ранее представленному производителю.
Защитный кожух
Водонагреватель Polaris
В большинстве случаев люди предпочитают бойлеры Polaris. Порядок разбора следующий:
- Отключить котел от электросети.
- Слейте воду из бойлера. Вам нужно получить доступ к крану, который удаляет горячую воду из резервуара.
- Далее следует отсоединить термостат, в данном случае он не закрепляется, а просто устанавливается на клеммник.
- Следующим шагом будет слив оставшейся воды из бака.
- Отвинтите фиксирующую скобу и извлеките нагревательный элемент из накопительного бака под правильным углом.
Схема водонагревателя Polaris
Водонагреватель Electrolux
Процедура:
- Если предыдущие водонагреватели нельзя было снять со стены, то в данном случае без него не обойтись. Поэтому первым шагом алгоритма является снятие котла со стены. Перед этим обязательно нужно слить из него всю воду.
- Снятый котел следует перевернуть вверх дном со снятой с него арматурой и защитным кожухом.
- Затем по очереди нужно начать снимать термостаты, блок питания термометра, сам термометр, открутить все гайки до одной, и в итоге снять фланец крепления ТЭНа.
- Затем выньте нагревательный элемент. Дальнейшие действия зависят от причины разборки котла. Если прибор был разобран по причине поломки, то следует заменить ТЭН, если котел просто нуждался в чистке, то все детали необходимо протереть сухой тряпкой и удалить различные загрязнения, такие как налет и ржавчина .
Водонагреватель Гарантем
Алгоритм действий:
- Первый пункт алгоритма разбора водонагревателя Гарантерм, как и в большинстве случаев, это отключение электроэнергии.
- Далее слейте воду из бойлера. Чтобы вода текла из двух кранов и сливалась максимально, общий квартирный кран следует перекрыть, чтобы вода могла вытекать без проблем.
- Следующий пункт — работа с разными проводами. Демонтируем клеммы с контактов ТЭНа.
- Откручиваем винт с заземляющим проводом, затем винт фиксатора шнура питания, а также винт защитного блока.
- Удалите все датчики защиты и термостат из паза.
- Далее нужно открутить последние пять болтов, и приступить к разборке внутренностей и, например, чистке.
Водонагреватель АКВАВЕРСО
Алгоритм разбора данного водонагревателя очень похож на алгоритм разбора бойлера Термекс, с которым можно ознакомиться в начале статьи. Только в этом случае воду из котла необходимо сливать сразу после отключения электричества.
Бойлер Акваверсо
Водонагреватель Атмор
Этот тип водонагревателя не рекомендуется ремонтировать самостоятельно, так как производители настроили его настолько тонко, что самостоятельное вмешательство может привести к серьезным поломкам и вам придется платить за ремонт в разы больше денег, чем за чистку и разборку.
Были случаи, когда самостоятельное проникновение в котлы Атмор приводило к короткому замыканию в электропроводке, к пожарам, поражению электрическим током или полной поломке водонагревателя.
Водонагреватель Superlux
Котел SuperLuxe можно разобрать, используя схему разборки котла Electrolux. Эти типы полностью идентичны, поэтому парсинг, установка и все остальное у них одинаковые.
Водонагреватель Goranje
Процедура:
- Отключите устройство от сети.
- Слейте воду из водонагревателя.
- Первым шагом является снятие крышки. В большинстве случаев люди не могут его снять и даже сломать, так как он пластиковый. Снять его очень просто, подденьте снизу отверткой и отодвиньте переднюю панель на себя.
- Далее потяните ручку, которая регулирует температуру. Так как ручка ничем не закреплена, сделать это будет достаточно просто. Открутите два винта, и крышку можно будет снять.
- Следующим шагом нужно отсоединить все провода, запутаться в них будет очень сложно, так как они все разной длины и в собранном виде каждый идеально встает на свое место.
- Далее нужно открутить фланец, который держится на шести гайках, и приступить к очистке котла изнутри.
Важно! При очистке котла и его компонентов ни в коем случае нельзя использовать наждачную бумагу, щетки и многое другое, что может повредить поверхность. Не стоит натирать до блеска каждую деталь, а особенно внутреннюю часть самого бойлера, накипь на стенках водонагревателя защищает его от коррозии, поэтому избавляться от него нежелательно. Для очистки деталей используйте обычную ткань из микрофибры.
Водонагреватель Epico
Алгоритм действий:
- Для начала необходимо отключить котел от сети. Слейте воду и снимите обратный клапан.
- Снимите крышку, которая крепится двумя болтами рядом с трубками.
- Вытащите термостат, это очень легко сделать, нужно только сдвинуть его вниз. Если провода мешают, то их нужно снять с клемм.
- Далее следует слить остатки воды и накипи в контейнер и можно будет доставать все оставшиеся детали.
Водонагреватель Haier
В этом случае лучше обратиться к профессионалам, так как это очень проблематично, и обычному человеку будет сложно в этом разобраться.
Чистка водонагревателя
Также существует большое количество других моделей водонагревателей, например, Timberk, Stiebel Eltron, AEG и многие другие. Все они чем-то отличаются друг от друга, размером, цветом, сложностью схемы.
Базовые системы управления проточными водонагревателями
Прежде чем приступить к ремонту проточного водонагревателя своими руками, следует разобраться в его устройстве и принципе работы. Основные элементы проточного водонагревателя:
- ТЭН — ТЭН.
- Реле давления.
- Датчик температуры.
Кроме того, в схеме должны быть провода с разной маркировкой, а также кнопка включения прибора и регулировки температуры воды (в более дорогих моделях). Производители водонагревателей очень часто используют стандартную схему управления, включая в нее новые элементы.
2 схемы управления водонагревателем
Выше приведены схемы устройств разных моделей проточных водонагревателей. Как видите, в этих водонагревателях предусмотрены ТЭНы, к которым электрический ток проходит через реле контроля температуры, прессостат и выключатель. Оба реле в цепи имеют защитную функцию и отключают сеть, если какой-либо из параметров не соответствует действительности. Переключатель используется для регулировки рабочей мощности устройства.
Нижний контур дополнительно оснащен электронной платой, управляющей устройством. В обеих схемах предусмотрено устройство защитного отключения
Помимо фазного и нулевого проводников, здесь также предусмотрено заземляющее соединение. Схема простая, можно подключить самостоятельно с помощью индикаторной отвертки для определения приходящей фазы и нуля.
Схема управления водонагревателем Thermex
Вышеприведенная схема практически ничем не отличается от предыдущей. Немного другое расположение элемента, но функционал остался прежним. 2 нагревательных элемента позволяют более или менее нагревать жидкость. За их работу отвечает реле, сигнал на которое подает ранее установленный термостат.
Дополнительным элементом в этой схеме является датчик считывания, который подключается к реле. Нагревательные элементы могут включаться в автоматическом режиме.
Инструменты для разборки и сборки водонагревателей
Для разборки устройства потребуется небольшое количество инструментов, в большинстве случаев они есть дома у каждого человека, поэтому никаких дополнительных затрат не потребуется.
Перед тем, как приступить к разборке водонагревателя, необходимо заранее подготовить все инструменты и разложить их перед собой, чтобы в случае чего не отвлекаться на поиски той или иной отвертки.
Список необходимых инструментов:
- Индикаторная отвертка.
- Крестообразная и плоская отвертки (зависит от винтов, которыми ввинчиваются детали).
- Разводной ключ.
- Набор гаечных ключей.
- Нож и ножницы.
- Буксир.
- Салфетка из микрофибры для протирки внутренних частей и деталей.
Необходимые инструменты
Кран водонагревателя Преимущества
- Относительно невысокая стоимость (от 3000 руб.) выгодно выделяет его среди альтернативных устройств.
- Давление воды никак не влияет на постоянную температуру. Нужно просто произвести необходимые настройки «под себя» и больше не переживать о том, что однажды из крана польется кипяток.
- Небольшие габариты (не превышают габариты обычного миксера).
- В результате вышеупомянутого небольшого размера водонагреватели никак не могут испортить внешний вид помещения.
- Давление постоянно поддерживается на необходимом уровне.
- Высокая степень безопасности. Современные модели оснащены несколькими уровнями защиты от перепадов давления или перегрева.
- Все электрические компоненты надежно изолированы.
Такой кран-нагреватель представляет собой комбинацию обычного смесителя с проточным водонагревателем. Принцип работы практически идентичен последнему. Жидкость нагревается, проходя через вентиляционные отверстия, расположенные в небольшом корпусе непосредственно вокруг водопроводной трубы. Кран мгновенного нагрева не имеет накопительного бака для жидкости. Регулировка температуры осуществляется с помощью ручки. Он подает сигнал на увеличение мощности нагрева или ее уменьшение, о процессах, происходящих внутри корпуса, сообщают лампочки, включающиеся одновременно с абажуром, если модель предусматривает их наличие. Энергозатраты происходят только при работе агрегата: если хозяйке нужна только холодная вода, водонагреватель для крана остается пассивным, выполняя исключительно функции регулятора мощности и запорного механизма.
Вода в таком устройстве нагревается за счет протекания через емкость с компактным, но достаточно мощным электронагревателем. Большинство устройств имеют 3 режима работы:
- « Выключено » — вода не течет и устройство обесточено.
- « Холодная » — питание отключено, из крана течет обычная холодная вода.
- « Горячая » — в этом положении прибор нагревает воду, а потребитель получает горячую воду из крана холодной воды.
Водонагреватель подключается к одной точке водоснабжения. Его можно установить на кухне или в ванной, а также подключить к душевой. Поэтому нужно понимать, что если вы хотите обеспечить горячей водой весь водопровод в квартире, то стоит задуматься об установке полноценного водонагревателя, имеющего накопительный бак, или об установке нескольких переносных водонагревателей.
Мощность устройства определяет его энергетический класс. Маломощным вариантом считается обогреватель мощностью до 3,5 кВт. Он подходит, если температура воды на входе не менее 18°С. Устройство мощностью 5 кВт справится с самой холодной водой, поэтому его можно использовать круглый год.
Разборка предохранительного клапана
Предохранительный клапан является важным элементом в работе водонагревателя. Этот клапан помогает водонагревателю не взорваться. Он регулирует давление внутри, поэтому его нужно правильно установить, чтобы при включении котел не взорвался и начал правильно работать, то есть нагревать воду, а не просто прогонять ее через себя.
Каждый котел имеет свой индивидуальный клапан, поэтому выбирать его должен специалист.
Предохранительный клапан представляет собой простой кусок трубы с небольшой ручкой, с помощью которой будет регулироваться давление внутри котла. Клапан можно легко снять и установить обратно, но делать это нужно правильно во избежание поломки и других неприятных ситуаций.
Клапан предохранительный
Распространенные поломки и способы ремонта
Далее мы рассмотрим наиболее распространенные проблемы с водонагревателем и приведем способы ремонта для каждой из поломок.
Проблема №1 — неисправность ТЭНа
Поломка ТЭНов — типичная проблема как проточных, так и накопительных водонагревателей. Этот элемент работает при высоких нагрузках и поэтому быстро изнашивается. Если электропитание подключено, но вода в баке не нагревается, скорее всего, проблема возникла с ТЭНом.
В первую очередь следует проверить, подается ли электричество на нагревательный элемент и термостат. В местах подключения кабеля проверить наличие напряжения тестером.
Если нет напряжения, возможно, потребуется заменить сам кабель или проверить отсутствие электричества во всем доме.
Если электричество есть и кабель исправен, то проблемы возникли с ТЭНом, который придется заменить, или с термостатом. Чтобы разобраться, что именно сломалось, нужно снять термостат и проверить его тестером.
Проверку исправности ТЭНа проводят следующим образом. Сначала измерительную шкалу прибора устанавливают на интервал 220-250 В. Затем измеряют сопротивление на клеммах подключения ТЭНа к сети.
При наличии напряжения отключите ТЭН от сети и проверьте потенциал на клеммах ТЭНа. Отсутствие ответа от тестера будет свидетельствовать о том, что устройство неисправно. При наличии реакции необходимо продолжить диагностику.
Сначала отключите водонагреватель от источника питания. Затем ТЭН отсоединяют от термостата так, чтобы контакты ТЭНа оставались не замкнутыми.
На них накладываются контакты тестера и отслеживается реакция. Если он есть, ТЭН исправен, если нет, то необходимо заменить ТЭН. При этом неважно, какие цифры выдает тестер, важно лишь наличие или отсутствие реакции.
Данные способы устранения неисправности подходят как для накопительных электрических водонагревателей, так и для проточных моделей.
Проблема №2 — поломка термостата
Для проверки исправности термостата, снятого с водонагревателя, необходимо установить ручку регулировки на максимум и произвести замер на входе и выходе прибора. Если стрелка тестера остается спокойной, т.е. ее положение не меняется, значит, термостат неисправен и нуждается в замене.
Отключение от сети
Важным и основным элементом разборки водонагревателя является отключение его от электрической сети. Сделать это просто необходимо, так как от этого зависит безопасность не только того, кто разбирает котел, но и всех находящихся рядом, ведь если котел взорвется, то потери будут значительными.
Даже при отключенном устройстве от сети необходимо проверить наличие тока в проводах с помощью индикаторной отвертки, так как при сливе воды может произойти короткое замыкание проводов и начнется пожар.
Разобрать водонагреватель, почистить его внутри или отремонтировать не составит труда, если следовать четким инструкциям, которые приложены в специальной книге. Если документы на котел утеряны, то алгоритм разбора можно найти в Интернете в различном виде: в письменном, образцовом и т.д. Но не забывайте, что есть такие модели котлов, проникновение в которые возможно только специалист, так как разработчики сделали внутреннюю систему сложной для понимания обычными людьми.
Водонагреватели электрические проточные
Водонагреватели электрические проточные устроены иначе, чем накопительные. Бак небольшой, бак медный, поэтому магниевый анод не требуется, что дополнительно экономит место. В проточном водонагревателе есть как минимум две степени защиты:
- Традиционный термостат, контролирующий температуру воды.
- Проточный датчик, защищающий от включения при отсутствии потока.
Два шага дублируют друг друга. Если включить пустой накопительный водонагреватель, прибор сгорит, если щуп термостата не коснется змеевика. Но там такой ситуации не бывает, потому что вода берется сверху.
При низком напоре прибор не нагревает воду — датчик протока не дает включиться спиралям.
Особенности проточных водонагревателей:
- Керамические спирали используются в проточных водонагревателях. При отслаивании части покрытия срабатывает дифференциальный выключатель.
- Использование керамических спиралей в проточных водонагревателях экономически выгодно: КПД 98,5%, накипь образуется в мизерных количествах. Водонагреватели с керамическими спиралями изготавливаются неразборными.
- Не все модели оснащены съемным нагревательным элементом. Ремонт несъемного нагревательного элемента заключается в вскрытии медной оболочки, которая затем повторно заваривается или запаивается.
Хотя электрические проточные водонагреватели подключаются через автоматический выключатель, при прекращении подачи воды предохранитель не отключит нагрев сразу. Кусок провода выдерживает нагрузку в течение нескольких минут, ограничивая потребляемый ток.
Из чего состоит проточный водонагреватель?
- ТЭН . Чаще всего это медный или стальной ТЭН (трубчатый электронагреватель).
- Реле давления , которое предотвращает самопроизвольное включение нагревательного элемента при отсутствии подачи воды.
- Термодатчик — контролирует степень нагрева, при перегреве — отключает прибор.
- Реле потока – питает ТЭН при прохождении через него потока жидкости.
- Выключатель питания — отключить устройство.
- Носик — крепление на кран. Чем меньше диаметр выходного сечения носика, тем эффективнее использование устройства.
Обратите внимание — водонагреватель имеет малый расход (до 6 л/мин). Этого показателя будет достаточно для мытья посуды, стирки и полоскания быстро, но любителям обзавестись полноценной ванной придется запастись терпением.
Проводка и автоматические выключатели должны выдерживать нагрузку, создаваемую нагревателем.
