Фундамент под пирс/причал/мост на винтовых сваях, цена, стоимость

Потребность в возведении пирса или причала может возникнуть в самых разных ситуациях, к примеру, когда заходит речь о строительстве лодочной станции или дома на берегу водоема (реки или озера). Очень важно в этом случае принять необходимые меры для того, чтобы фундамент, эксплуатируемый в воде, как можно дольше не терял несущей способности. Добиться этого вполне реально, если установить пирс или причал на винтовых сваях.

Несмотря на то, что винтовые сваи изготавливаются из стали (сплав железа и углерода), а эксплуатируются в воде, опасаться возможного возникновения и развития коррозионных процессов не стоит, если Вы заранее позаботились о достаточности толщины ствола и лопасти винтовой сваи. Дело в том, что срок службы 1 мм углеродистой стали даже в самых агрессивных условиях составляет более 20 лет. Кроме того, в качестве дополнительной меры по защите сваи от коррозии используется метод нанесения на сваю современного двухкомпонентного антикоррозийного покрытия на основе полиуретановых смол. Таким образом, пирсы и причалы на винтовых сваях могут с успехом эксплуатироваться на протяжении 100 лет.

Еще один момент, о котором Вы обязательно должны позаботиться, начиная строительство пирсов или причалов на винтовых сваях, — выбор наиболее подходящей модификации свай. Так как на фундамент пирсов и причалов воздействуют, как правило, сильные горизонтальные нагрузки (течение, ледоход), специалисты рекомендуют при строительстве подобных конструкций использовать двухлопастные винтовые сваи, которые в четыре-пять раз лучше воспринимают такие нагрузки (что подтверждается данными, полученными в ходе испытаний, проведенных отделом научно-исследовательских и опытно-конструкторских разработок компании «ГлавФундамент»). Способность двухлопастных винтовых свай к противодействию горизонтальным нагрузкам повышается благодаря размещению на стволе сваи второй лопасти.

Как и в случае с наземными постройками, строительство пирсов и причалов может осуществляться без привязки ко времени года. Более того, возвести фундамент под причал зимой даже проще, так как не придется заботиться об устройстве специальных настилов или понтонов, возводить дамбы и т.п.

Установка винтовых свай под пирс или причал чаще производится механическим способом, то есть с использованием специальной техники. Вылет телескопической стрелы большинства универсальных бурильных машин достигает 12 метров и позволяет закручивать сваи прямо с берега, параллельно осуществляя контроль над тем, чтобы сваи не отклонялись от вертикали более чем на два процента от их длины, так как это может привести к тому, что свая будет нести меньшую нагрузку. Возможен также ручной или редукторный монтаж винтовых свай под пирсы и причалы, который производится зимой по льду через пробуренные лунки, а летом – со специальных настилов или понтонов.

После установки винтовых свай под пирс или причал их нужно выровнять в горизонтальной плоскости путем срезки участков с технологическим отверстием, затем приварить оголовки (швеллер, уголки), на которые в дальнейшем будет укладываться настил.

Для настила допускается использовать самые разные материалы: дерево, монолитный железобетон или сборные железобетонные плиты, листовой металл. При определении высоты настила следует учитывать колебания уровня воды в водоеме, которые зависят от времени года.

Специалисты компании «ГлавФундамент» также рекомендуют использовать винтовые сваи под мост или при устройстве эллингов.

Причал для катера, лодки, рыбалки

Прибрежный участок станет более функциональным, если разместить на нем причал. Он необходим для швартовки лодок и катамаранов, кроме того станет уютной открытой террасой, возвышающейся над водой. Изыскано и романтично.

Преимущества причала на винтовых сваях

Понтонные пирсы, конечно, могут показаться удобными за счет быстрого монтажа и демонтажа, на этом все удобства завершаются. Это плавучая конструкция, а значит небезопасная. И о каком отдыхе над водной гладью может идти речь, если причал будет шататься при каждом движением. Швартовка маломерных судов доступна, но не исключает усилий.

Вариант устройства причала и пирса на винтовых сваях гораздо предпочтительнее и преимущества его неоспоримы: устойчивость, прочность и долговечность. Особенность конструкции в использовании не забивных свай — классической технологии, но затратной и трудоемкой, а с помощью винтовых свай. Идеально решение для строительства частного причала, не потребуется громоздкая техника и многочисленная бригада рабочих.

Устройство винтовой сваи

Отличие винтовой сваи от забивной в том, что она имеет лопасть на конце, которая выполняет функцию опоры. Но это тоже металлическая труба. Она без труда вкручивается в водный грунт.
В этом процессе винтовая свая для причала не деформируются, как в случае забивания. Длина трубы может достигать 10 метров. Если потребует конструкция причала, трубу срезают или наращивают. Диаметр ствола зависит от нагрузки, которую придется выдержать сваям.
Причал на винтовых сваях можно поднимать, например, при наступлении разлива реки или больших волн.
Строительство причала на винтовых сваях доступно и выполняется в короткие сроки.

Технология монтажа причала на винтовых сваях

Причал может быть любой формы. После подготовки чертежа причала, проводится пред-монтажная подготовка: расчет количества свай, вычисление расстояния между сваями, расчет диаметра свайных труб и их длины в зависимости от типа грунта. Выравнивание площадки будущего причала не потребуется.
После процесса установки-завинчивания в трубы заливается бетон. Это позволяет укрепить опорные элементы. Причем организацию причала лучше делать зимой – работать на льду проще и экономичнее, чем в воде.
Если вы предполагаете перемещение причала, то заливать трубы бетоном нельзя.

Срок службы

Конструкции на винтовых сваях не подвержены негативному влиянию среды, и могут служить несколько десятилетий. Надежность и удобство в эксплуатации причала на сваях гораздо выше, чем в понтонных вариантах.

Работаем с 2004 года

Выполнено более 15000 объектов

Гарантия 10 лет

Собственные бригады строителей

Выезд специалиста на участок бесплатно

Детали причала

На причале устанавливаются перильные ограждения, конструкции для спуска в воду, швартовые концы и все необходимое для швартовки маломерных судов.
Причал преобразит ландшафт и будет выполнять не только свою основную функцию, но и станет излюбленным местом отдыха от городской суеты, в окружении тихого шелеста воды и красивого горизонта.

Выполненные работы

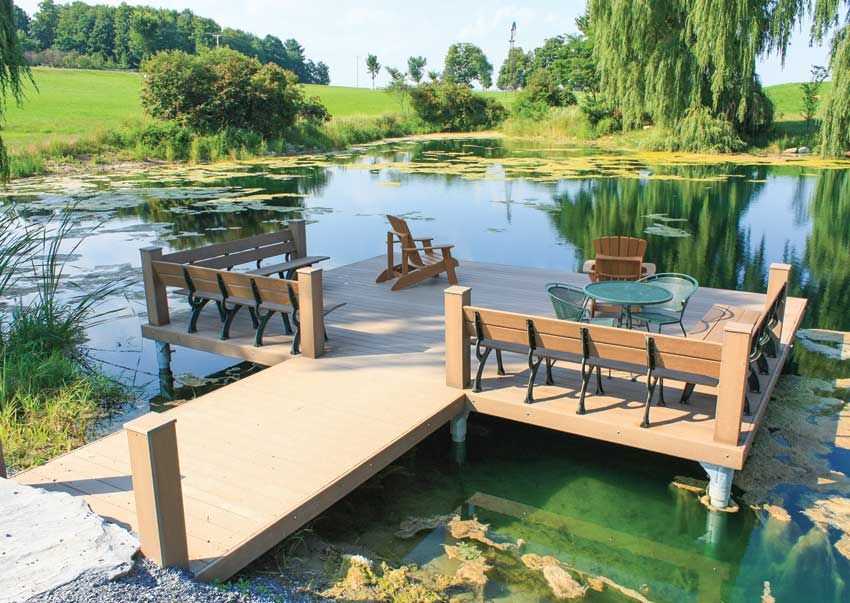

Пирс на сваях

Пирс

Свайный пирс

Видео

Посмотреть другие видео

Pier And Beam Foundation: схема и руководство по проектированию

Perma Pier

5 октября 2022 г.

Об авторе

Пусть #dirtnerd расскажет вам обо всем, что касается техасского ремонта грунта и фундамента.

Основания для опор и балок состоят, как вы уже догадались, из ряда опор и балок. Есть прочные бетонные блоки, которые служат основой для поддержки рамы из деревянных балок, которые создают своего рода систему сетки для вашей конструкции. Они не идеальны для каждого типа дома или почвы, но могут быть очень полезны для домов в районах, подверженных наводнениям, поскольку этот фундамент создает пространство между почвой и домом.

Это руководство расскажет вам обо всем, что касается опорных и балочных фундаментов — от их назначения до их плюсов и минусов, а также о том, как они проектируются и устанавливаются, , а также удобную схему опорно-балочных фундаментов . К концу вы станете знатоком пирса и балки!

Что такое фундамент пирса и балки?

Фундамент из опор и балок представляет собой ряд опор (обычно сделанных из бетона), которые поддерживают балки вашего дома. Опоры обычно расположены равномерно (около 4 футов друг от друга), а балки проходят перпендикулярно им, создавая систему, подобную сетке. В некоторых домах опоры и балочные фундаменты расположены прямо под подоконником (нижняя часть каркаса, которая опирается на фундамент), в то время как в других есть опоры, возвышающиеся на 2 фута над подоконником.

Фундаменты на опорах и балках часто используются в районах с неустойчивым грунтом или частыми наводнениями. Это потому, что этот тип фундамента поднимает дом над землей, создавая пространство между почвой и нижней частью дома. Это пространство может помочь предотвратить повреждение дома от затопления или смещения почвы.

Фундаменты для опор и балок также являются хорошим выбором, если вы хотите иметь подполье. Это потому, что они обеспечивают более легкий доступ к нижней части дома, что может быть полезно для ремонта и обслуживания. К другим преимуществам фундамента типа «пирс и балка» относятся:

Может использоваться практически на любом типе конструкции (дом, сарай, гараж и т. д.)
Может быть построен на большинстве типов грунта, даже под водой (например, в лодочных доках)
Дешевле, чем другие более сложные типы фундаментов
Простота сборки, для этого не требуется тяжелой техники
Идеально подходит для участков с неровным грунтом
Простота добавления (дополнение дома)
Легкий доступ к электрике и сантехнике под домом
Работает дольше, так как меньше передается вибрация

Недостатки фундамента из столбов и балок

Несмотря на то, что фундамент из столбов и балок имеет много преимуществ, есть и некоторые недостатки, которые следует учитывать, прежде чем приступить к использованию этого типа фундамента. Вот некоторые недостатки опор и балок:

Зона под конструкцией должна хорошо вентилироваться, чтобы предотвратить повреждение от скопления влаги
Вредители или грызуны могут легко поселиться под открытой территорией (еноты, опоссумы, мыши)
Плохая конструкция является одним из самых больших недостатков и вызовет почти немедленные проблемы
Полы вашего дома могут казаться упругими и терять целостность, если опоры не расположены должным образом во время установки

Как строится опорно-балочный фундамент?

Теперь, когда вы знаете все, что нужно знать о плюсах и минусах столбчатых и балочных фундаментов, давайте посмотрим, как они проектируются и устанавливаются. Имейте в виду, что всегда лучше проконсультироваться с профессионалом, прежде чем браться за какой-либо проект домашнего фундамента.

Опоры и балочные фундаменты состоят из двух основных элементов — опор и балок. Опоры обычно делаются из бетона, хотя они также могут быть сделаны из кирпича, камня или дерева. Обычно они около 4 футов в высоту и расположены на равном расстоянии друг от друга (8-10 футов). Затем балки размещаются перпендикулярно опорам и могут быть изготовлены из дерева, стали или бетона.

Этап 1: Земляные работы

Первым шагом в строительстве пирса и балочного фундамента является выемка земли, где будут установлены пирсы. Отверстие для каждого пирса должно быть не менее 2 футов в ширину и 3 фута в глубину. После того, как ямы выкопаны, из гравия и бетона создаются опоры (твердая основа для пирса). Перед установкой пирса насыпьте на дно отверстий не менее 5-6 дюймов гравия.

Шаг 2: Размещение опор

Следующим шагом будет размещение опор в отверстиях. Столбы могут быть бетонными, кирпичными, каменными или деревянными. После того, как они на месте, их необходимо проверить на однородность с помощью спиртового уровня или лазерного уровня. Это важный шаг в процессе, поскольку он обеспечивает устойчивость вашего дома на новом фундаменте.

Шаг 3.

Установка балок

Затем балки размещаются перпендикулярно опорам. Чаще всего их изготавливают из обработанного пиломатериала или бетона. Размещение балок также имеет решающее значение, так как они должны быть ровными, чтобы обеспечить стабильную основу для вашего дома. Балки закрепляют, прикрепляя их к опорам скобами или с помощью арматуры (стальных стержней) и бетона.

Этап 4: Обратная засыпка и отделка

После того, как балки установлены, последним шагом будет засыпка выкопанного участка вокруг опор землей. Это помогает поддерживать опоры и удерживать их на месте. Затем участок вокруг фундамента необходимо выровнять, чтобы вода стекала в сторону от дома. Наконец, любой ландшафт, который был нарушен во время раскопок, может быть заменен.

Фундаменты на опорах и балках — отличный выбор для многих домовладельцев. Но важно взвесить все за и против, прежде чем решить, какой тип фундамента подходит именно вам. Проконсультируйтесь с профессионалом, таким как Perma Pier, который имеет большой опыт в установке и ремонте опор и балок.

Схема опор и балок

Советы по ремонту и обслуживанию фундаментов опор и балок

Хотя нам хотелось бы, чтобы наши фундаменты были на 100% защищены от проблем, это просто не так. Тем не менее, правильная установка и текущее обслуживание жизненно важны для поддержания целостности вашего фундамента. Во-первых, некоторые признаки того, что ваш опорно-балочный фундамент выходит из строя, включают:

Косые трещины в стенах возле оконных или дверных рам

Неровный, скрипучий или прыгучий пол

Их часто называют «большой тройкой» с точки зрения отказа фундамента. Кто-то скажет, что это просто «заселение дома», но это не так. Это означает, что ваш фундамент выходит из строя или неровен и требует довольно немедленного ремонта. Если вы заметили какой-либо из этих признаков, необходимо выполнить несколько видов ремонта.

Вариант ремонта 1: Ландшафтный дизайн и дренаж

Если вы живете в районе с глинистой почвой, это часто является основной причиной проблем с фундаментом. Глина будет расширяться при намокании и сужаться при высыхании, что может сильно повредить фундамент. Если рядом с вашим домом растут деревья, их корни также могут повредить фундамент по мере роста и разрастания.

Лучший способ борьбы с подобными повреждениями — очистить желоба от мусора. Это поможет гарантировать, что вода будет направлена от вашего дома, а не к нему. Вы также должны выравнивать почву вокруг своего дома, чтобы она находилась под уклоном от фундамента.

Вариант ремонта 2: Подпорные стены

Еще одним распространенным ремонтом опорных и балочных фундаментов является установка подпорных стен. Они часто необходимы, когда почва вокруг вашего дома слишком мягкая, чтобы выдержать вес вашего фундамента.

Их также можно использовать для устранения проблем с канализацией, отводя воду от дома. Подпорные стены обычно изготавливаются из бетона, камня или кирпича и могут быть как внутренними, так и внешними.

Вариант ремонта 3: Замена опор или балок

В некоторых случаях может потребоваться замена опор или балок, поддерживающих фундамент. Часто это происходит из-за повреждения водой, насекомыми или просто из-за возраста. Столбы и балочные фундаменты не застрахованы от тех же типов проблем, что и плитные фундаменты, но правильная установка и техническое обслуживание могут помочь продлить их срок службы.

Одним из способов замены деревянных балок является заливка бетоном сонотрубок там, где раньше была балка, или подкладка и блокирование опор для деревянных балок.

Советы по уходу за вашим фондом

Как домовладелец, вы хотите убедиться, что вы делаете все, чтобы поддерживать свой дом в порядке. Все, от вашей крыши до сайдинга, изоляции и, да, вашего фундамента, должно поддерживаться, чтобы оно служило дольше. Это может показаться сложным, но можно сделать всего несколько простых вещей, чтобы сохранить целостность и долговечность вашего фундамента и дома. Некоторые советы по уходу, которые вы можете сделать самостоятельно, включают:

Наличие хорошей дренажной системы для отвода воды из дома и предотвращения ее скопления вокруг фундамента. Это может включать наклон вашего двора в сторону от дома и наличие надлежащей системы водосточных желобов с правильно расположенными водосточными трубами, чтобы отводить всю дождевую воду от вашего фундамента.
Поддержание чистоты желобов — это простая вещь, которая может предотвратить множество проблем с вашим фундаментом, ландшафтом и даже вашей крышей.
Убедитесь, что вы никогда не сажаете деревья ближе, чем на 20-25 футов от вашего фундамента. Корни дерева будут расти наружу от дерева и могут легко вырасти более чем на 30 футов, что означает проникновение в ваш фундамент, чего вы не хотите.
Убедитесь, что ваш ландшафт вокруг дома имеет надлежащие уплотнения и не задерживает воду после дождя. Вы хотите, чтобы он мог поливать ваши растения, но не замачивать края вашего фундамента, делая почву неустойчивой.

Работайте с авторитетной командой по созданию опор и балок

В конечном счете, лучшее, что вы можете сделать для установки, обслуживания и ремонта фундамента для опор и балок, — это работать с такой авторитетной командой, как Perma Pier. Наша техасская команда знает все тонкости фундаментов для опор и балок и не только. Мы также можем помочь вам обслуживать и ремонтировать ваш фундамент, чтобы он прослужил, пока вы владеете своим домом. Если вы считаете, что у вас могут быть какие-то проблемы с фундаментом, большие или маленькие, обратитесь в Perma Pier за оценкой! #dirtnerds готовы помочь.

Дизайн, Как построить, Стоимость, Ремонт

3shares

Поделиться
Булавка

Строительство сарая, хижины, дома или более крупного здания требует много работы по планированию и проектированию. Многие люди выбирают дизайн, а затем просто выбирают стеновой или плитный фундамент. Также важно смотреть на землю и рельеф земли, на котором будет стоять конструкция. Лучшим вариантом может быть опорно-балочный фундамент. Если вы не знаете, что это такое и как его построить, мы здесь, чтобы помочь.

Фундаменты столбов и балок проектируются по плану этажа строения. Отверстия выкапываются или сверлятся для бетонных опор в стратегических точках по периметру и по всему центру основания здания. Опоры поддерживают сетку балок, которая, в свою очередь, поддерживает балки, черный пол и остальную часть конструкции.

В этом руководстве мы объясним, что такое опорно-балочный фундамент, как его спроектировать, расстояние между опорами и балками, а также преимущества и недостатки этого типа фундамента. Мы также обсудим, как построить фундамент, затраты и возможные проблемы, а также стоимость ремонта. Кроме того, мы сравним сваи и балки с плитными фундаментами, чтобы определить, какой из них лучше подходит для ваших целей. Наша цель — предоставить вам информацию для принятия обоснованного решения о выборе фонда.

Быстрая навигация

Что такое фундамент для пирсов и балок
Конструкция и схема фундамента для пирсов и балок
Преимущества и недостатки фундамента для пирсов
Расстояние между фундаментами для пирсов и балок

Стоимость фундамента для опор и балок
Проблемы с фундаментом для опор и балок
Сколько стоит ремонт фундамента для опор и балок?
Пирс и балка против фундамента из бетонной плиты: что лучше?
Заключение

Что такое опорно-балочный фундамент

Опорно-балочный фундамент считается фундаментом глубокого заложения и существует уже давно. Наши предки использовали их для поддержки домов, амбаров, сараев, магазинов и других легких построек. Их было проще, дешевле и быстрее построить, чем полностью вырытый фундамент, и при этом использовалось меньше материалов. Они также были более устойчивыми и долговечными, чем строительство непосредственно на земле. Фундаменты для пирсов и балок обычно имеют под собой пространство шириной 18 дюймов или больше для облегчения доступа к сантехническим и электрическим соединениям.

В прошлом ямы выкапывали в рыхлых или мягких верхних слоях почвы до более твердого слоя и заполняли плоскими камнями до нужной высоты над землей, чтобы сформировать «основание». Затем были размещены и выровнены сверху деревянные балки, которые будут поддерживать конструкцию и передавать нагрузку через опоры на землю.

Сегодня отверстия часто сверлят, а опоры изготавливают из бетонных блоков, штабелируемых сборных квадратных или круглых бетонных плит для опор, заполненных бетоном сонотруб или других подобных каменных или бетонных материалов. Балки могут быть деревянными, бетонными или металлическими.

Фундаменты из опор и балок обычно использовались и до сих пор используются для поднятия здания над неровной поверхностью, чтобы сформировать ровное основание. Они также используются там, где почва структурно неустойчива, или земля сезонно подвергается воздействию влаги или потенциальному затоплению.

В некоторых ситуациях на вершине пирса размещается столб, чтобы поднять его выше, а балка размещается наверху и соединяется с ним. Это может помочь поднять конструкцию, чтобы обеспечить лучший обзор препятствий и защитить ее от штормовых нагонов. Пирсы — это не сваи, которые забиваются глубоко в землю и полагаются на трение почвы, чтобы предотвратить их опускание.

Проект и схема фундамента из опор и балок

Проектирование фундамента из опор и балок обычно начинается с плана конструкции, которую он будет поддерживать, того, как конструкция будет использоваться, а также рассмотрения топографии, климатических условий и несущая способность грунта. План этажа и расположение балок определяют важные размеры, конструктивные точки и потенциальные проблемы с сантехникой.

В зависимости от размеров и веса конструкции опоры обычно располагаются на расстоянии от 5 до 10 футов по центру по периметру. Открытое пространство внутри внешних стен конструкции также необходимо поддерживать, если оно должно поддерживать пол или конструктивные элементы, такие как стойки. Определение формы пирса — круглой, квадратной или прямоугольной — и размеров на основе веса и размеров конструкции также является ключевым моментом на этапе проектирования.

Некоторые люди предпочитают квадратные или прямоугольные стойки в углах конструкций и круглые в других местах. Балки обычно рассчитаны на поддержку балочного каркаса, который будет использоваться для конструкции.

Для определения размеров опор и расстояния между ними требуются некоторые математические расчеты, поэтому многие люди доверяют эту работу профессионалам. Как правило, конструкция имеет динамическую нагрузку 40 фунтов на квадратный фут и постоянную нагрузку 10 или 20 фунтов на квадратный фут для комбинированной нагрузки 50 или 60 фунтов на квадратный фут. Однако в некоторых регионах снеговая нагрузка на грунт составляет от 70 до 9 баллов.0psf заменяет значение динамической нагрузки для обеспечения безопасности конструкции, что может изменить комбинированную нагрузку до более чем 100psf. Как только вы определите комбинированную нагрузку для своего района, умножьте площадь вашей конструкции на это число.

Например: кабина размером 20×30 футов занимает площадь 600 кв. футов, умноженная на общую нагрузку 50 фунтов на квадратный фут, а потенциальный вес конструкции составляет 30 000 фунтов, хотя фактический вес пустого ближе к 6000 фунтам.

Чтобы определить комбинированную нагрузку, которую может выдержать отдельная опора, рассчитайте площадь горизонтальной поверхности опоры в квадратных футах и умножьте ее на емкость грунта в фунтах. Чем больше горизонтальная поверхность и больше вместимость грунта, тем меньше требуется опор.

Например: пирс размером 10 x 10 дюймов имеет площадь поверхности 100 дюймов, разделите его на 144 (количество дюймов в квадратном футе), и вы получите 0,694, что означает, что коэффициент умножения равен 0,694. Если мощность грунта составляет 3000 фунтов, пирс выдержит 3000 x 0,694, то есть нагрузка составит 2082 фунта.

Определив вес здания и величину, которую может выдержать одна опора, разделите вес конструкции на величину, которую может выдержать опора, чтобы определить количество опор.

Например: Кабина размером 20 x 30 футов с потенциальной нагрузкой 30 000 фунтов, разделенной на 2 082 фунта, требует как минимум 15 опор. Расстояние обычно зависит от площади притока и переносимой нагрузки и обычно составляет половину расстояния во всех направлениях между одной опорой и следующей.

Например: каюта 20×30 футов, разделенная 15 опорами, означает, что каждая опора имеет приток максимум 40 кв. футов или номинально 8’x5 футов

Сарай без пола обычно поддерживается по периметру несколькими промежуточными опорами для несения стоечных опор чердаков или перегородок. Сарай 10 × 10 может иметь три опоры с каждой стороны и одну в центре для поддержки балок, несущих пол и стены. Каюта 20×30 футов с палубой может иметь стены по периметру, поддерживаемые через каждые 5-8 футов, и центральная балка также поддерживается таким образом, вместо того, чтобы создавать сетку опор и балок через каждые 5 футов внутри. Палуба обычно требует более легкой поддержки и допускает большее расстояние, поэтому может иметь не так много опор.

После того, как размеры фундамента плюс необходимое количество опор и их размещение определены, пришло время посмотреть на физическое место, где он будет построен. Простой тест грунта может определить несущую способность грунта. Однако обширные почвы и любые зоны активной влажности могут потребовать более глубокого пирса для правильного закрепления и поддержки конструкции, обычно глубиной от 5 до 6 футов.

Кроме того, может потребоваться рассмотрение таких климатических факторов, как заморозки, сезонные наводнения и ветровые нагрузки, а также сейсмических факторов. Чем глубже опоры, тем больше защита от смещения.

Дизайн и конструкция опор также важны для поддержки конструкции. Опоры могут опираться на залитую бетонную подушку размерами 16 x 16 x 8 дюймов (или больше), усиленную арматурой или щебнем.

Обычно нижняя часть гравия или подушки находится на уровне или ниже линии промерзания. Затем пирс устанавливается или заливается на опорную подушку и часто укрепляется арматурой. Диаметр или размеры поперечного сечения пирса варьируются от 6 до 16 дюймов и зависят от веса несущей конструкции. Для более тяжелых грузов обычно требуется опора большего диаметра 12 дюймов или более.

Pro Примечание: Проектирование опорно-балочного фундамента для здания, которое будет занято, требует соблюдения норм и правил. Если вы сомневаетесь, проверьте ваш проект в местном строительном отделе или у инженера-строителя.

Фундамент для опор Преимущества и недостатки

Фундаменты для опор и балок используются во всех аспектах строительной отрасли, от навесов и палуб до коттеджей, домов, амбаров, гаражей и даже высотных офисных зданий. Размер и глубина пирса и его основания, а также размеры балки определяют размер конструкции, которую она может поддерживать.

Для большинства из нас все, что нам нужно, это просверленная или вырытая яма с акустической трубой, заполненной бетоном или уложенными друг на друга цементными опорными блоками, чтобы непосредственно нести балку, или стойка, на которую может опираться балка.

Конструкция с опорами и балками имеет множество преимуществ:

дешевле, чем большинство других фундаментов
относительно быстро и легко построить
фаворит удаленного доступа, так как тяжелое оборудование не требуется
минимальное нарушение почвы и растительности
поднимает конструкцию над неровной поверхностью
защищает от термитов, влаги и затопления
обеспечивает пространство для обхода или открытый доступ для сантехнического и электрического монтажа и ремонта
меньше передачи вибрации грунта
легко подключаемые дополнения и деки
можно строить на большинстве типов грунтов и горных пород, даже под водой

Как и в любом типе конструкции, или что-либо в этом отношении, помимо преимуществ, есть и недостатки:

подполье или пространство под конструкцией необходимо проветривать, чтобы предотвратить повреждение от влаги
нежелательных тварей могут поселиться в открытом подполье
если слишком близко к земле ремонт затруднен
плохо сконструированные и выровненные опоры затрудняют возведение пола
полы могут быть упругими, если опоры расположены на малом расстоянии друг от друга

Расстояние между опорами и балками

Расстояние между опорами и балками зависит от размеров конструкции, собственного и собственного веса нагрузки, размеров опор и балок, несущей способности грунта, доступа к водопроводу, оконных и дверных проемов, а также типа конструкции .

Как правило, чем крупнее конструкция, тем больше опор ей потребуется. Чем больше размер поперечного сечения опоры и размеры балки, тем больший вес может быть выдержан. Расстояние между пирсами обычно составляет от 5 до 10 футов в зависимости от всех факторов.

Как построить фундамент для пирса и балки

Фундамент для пирса и балки не требует большого оборудования и может быть построен одним или двумя людьми. Независимо от того, используете ли вы сборные опорные блоки, залитый бетон в соно-трубах или другие варианты каменной кладки, цель состоит в том, чтобы создать ровную основу, на которой можно построить вашу конструкцию. Стойки расставлены таким образом, чтобы нести нагрузку конструкции.

Первый шаг — определить, где должны располагаться опоры, используя план этажа. Обычная практика заключается в том, чтобы разметить и выровнять углы, а затем забить кол в центре того места, где будет стоять каждый пирс. Круги или квадраты, нарисованные аэрозольной краской, также являются хорошим способом отметить места для пирса.

Вторым шагом является использование копателя, бура, лопаты или других механических приспособлений для рытья ям. Горизонтальные размеры зависят от размера столба, необходимого для конструкции. Глубина пирса зависит от прочности грунта и глубины промерзания. Кроме того, при заливке или укладке фундамента, подушки или гравия может потребоваться регулировка глубины и ширины отверстия.

Выкопав яму или ямы, засыпьте в основание ямы гравий толщиной от 5 до 6 дюймов или гравий плюс подушку для пирса, а затем постройте или залейте пирс. Убедитесь, что опорные блоки, цементные блоки, звуковая труба или что-либо еще находятся на одном уровне. Используйте отвес, веревку и/или уровень, чтобы убедиться, что центр пирса находится на месте.

Проложите ровную линию так, чтобы вершины опор были максимально ровными. При заливке подушек или опор используйте арматуру №3 или №4 для армирования бетона. Вы также можете использовать регулируемые или фиксированные балочные анкеры в верхней части залитых опор.

Когда опоры будут установлены, засыпьте отверстия вокруг опор и утрамбуйте их. Насыпь также должна быть насыпана вокруг опор. Балки укладываются на опоры и закрепляются на месте.

Металлические, деревянные или синтетические прокладки или регулируемые крепления балки часто используются для выравнивания соединения между опорой и балкой. Балки образуют взаимосвязанную и ровную сетку, на которой размещаются или строятся балки конструкции и черный пол.

Фундамент для пирса и балки Стоимость

Как правило, опорно-балочный фундамент стоит от 8 до 15 долларов за квадратный фут, поэтому пол площадью 2000 квадратных футов будет стоить от 16 000 до 30 000 долларов. Размер конструкции, глубина, высота над уровнем земли и количество опор, а также их размеры и размеры балки — все это влияет на стоимость опорно-балочного фундамента. Нанять других для выполнения работы может быть проще, но это увеличит стоимость.

Для одного бетонного пирса диаметром 8 дюймов и высотой 48 дюймов используется 5,65 фут3 бетона, а для пирса диаметром 12 дюймов такой же высоты используется 12,6 фут3. Таким образом, кубометром бетона можно было залить почти пять 8-дюймовых опор, но только две 12-дюймовых. Добавление арматурных стержней и балочных кронштейнов также увеличивает стоимость. Глубина и толщина луча также влияют на стоимость.

Пятнадцать опор диаметром 10 дюймов и высотой 48, необходимых для поддержки кабины размером 20 на 30 футов, потребуют 5 кубических ярдов бетона. При цене 200 долларов за кубический ярд в моем районе один только бетон будет стоить около 1000 долларов.

Добавьте акустические трубки, арматуру, регулируемые кронштейны балки и гравий, и стоимость подскочит примерно до 1500 долларов. Пиломатериалы для тройных балок 2 × 10 добавляют к стоимости около 1200 долларов, в результате чего полная стоимость составляет менее 3000 долларов, или около 5 долларов за квадратный фут.

Проблемы с фундаментом для опор и балок

Как и почти любой фундамент, опорные и балочные фундаменты со временем могут столкнуться с проблемами, особенно если они были построены неправильно. Однако те, что построены на твердой почве, при надлежащем дренаже и обслуживании могут прослужить веками. Основными структурными проблемами являются оседание или растрескивание одной или нескольких опор.

Оседание может привести к тому, что полы провиснут или подпрыгнут, двери и окна прилипнут, а игрушки покатятся. Однако для усадки достаточно просто поднять пораженный участок и выровнять его обратно по уровню или стабилизировать грунт под пирсом. Треснувшие или осыпающиеся сваи требуют замены, что опять же сделать намного проще, чем с другими типами фундаментов. Неотремонтированные сваи, оставленные для осадки, могут смещаться или наклоняться, что может привести к смещению балок, что приведет к большему количеству структурных проблем.

Большинство других проблем с опорными и балочными фундаментами вызваны неправильным ограждением подполья или плохим дренажем вокруг фундамента и конструкции — проблемы, аналогичные другим основаниям подвала или подполья. Плохая вентиляция может привести к гниению древесины, плесени и грибку, а дождевая или снежная вода может скапливаться под конструкцией. Если оставить его открытым, насекомые и животные могут сделать подполье своим домом, что может привести к множеству других проблем.

Сколько стоит ремонт основания пирса и балки?

Стоимость ремонта опорно-балочного фундамента зависит от того, в чем проблема и кто этим занимается. Стабилизация грунта перед восстановлением или заменой пирса может стоить мастеру немного. Как правило, это цена нескольких полноприводных автомобилей, разрезанных на 2 фута длины, чтобы сделать кроватку, плюс стоимость гидравлического домкрата, чтобы установить в кроватке, чтобы поднять конструкцию для ремонта.

Однако наем профессионалов может стоить от 250 до 2000 долларов за пирс в зависимости от работы. Пирс по периметру обычно намного легче ремонтировать, чем тот, который поддерживает середину пола. Подъем всей конструкции для повторного выравнивания, сброса или замены балки требует больше опыта и часто стоит дороже. В большинстве случаев ожидайте, что ремонт фундамента пирса и балки будет стоить от 2000 до 6000 долларов.

Пирс и балка против фундамента из бетонной плиты: что лучше?

Тип фундамента зависит от многих факторов. Плитный фундамент идеально подходит для плоской или почти плоской поверхности, в то время как опорно-балочный фундамент хорошо подходит для большинства типов местности. Пирс и балка также поднимают конструкцию над землей и окружающим рельефом, а также защищают ее от затопления. Передача вибрации грунта также намного выше при использовании плиты, чем опорно-балочного фундамента.

Пирсовая и балочная конструкция опирается на сваи, образующие глубокий фундамент, а плита опирается на землю или на гравийную подушку. Опоры поднимают пол над уровнем земли, а плита находится либо на уровне земли, либо на высоте от 3 до 6 дюймов над ней. Многие конструкции на опорах имеют деревянные полы, которые легче воздействуют на ступни, голени, суставы и спину, чем бетонные полы. Фальшпол также обеспечивает легкий доступ к сантехническим и электрическим соединениям и значительно упрощает ремонт.
