Косоуры могут быть размечены быстро и точно плотницким угольником с винтом для разметки лестниц.

Понижение косоура

Теперь вам надо подогнать нижнюю часть косоура, чтобы нижний подъем был той же высоты, что и другие. Это называется понизить косоур, и это делается вычитанием толщины ступени из высоты подъема. часто это будет фанера толщиной 18 мм; если так, то вычтите 18 мм. Если ступень будет из строганной доски 38 мм, то вычтите 38 мм. Но также учтите каким чистовым материалом будет покрыт пол у основания лестницы; если он будет такой же толщины, как и ступени, например, то понижать косоур не нужно.

Когда косоур поставлен на место, ступени выпилены горизонтально и подъем вертикально. Они встречаются в наружной точке, называемой носком ступени, и формируют прямой угол. Некоторые строители это меняют, делая подъем

немного наклоненным внутрь на 1 см или около того, большей частью из эстетических соображений, но также, чтобы расширить ступени (см фото вверху). Подъёмы могут быть выпилены под углом, если ползунок на «бритве» угольника опустить пока «язык» угольника не остановится на расстоянии 1 см от точки, где метка подъема встречается с меткой ступени. Затем вновь расчертите подъёмы, делая их слегка наклонёнными внутрь. Последняя ступень должна быть отпилена на 1 см шире, чтобы можно было доску подступенника прибить к лаге- перемычке площадки.

Чтобы закрепить низ лестницы, разметьте врубку для доски 5х10 в нижней передней части подъема. Просто возьмите обрезок доски 5х10, держите его вровень с наружным углом первого подъема и обведите карандашом вокруг него. Эта врубка сядет на упор из доски 5х, который будет прибит к полу.

Выпиливаем косоуры

Когда выпиливают линии ступеней и подъемов, то более эффективно делать все распилы в одном направлении, прежде чем поворачивать и отпиливать назад в другом направлении. Начинайте снизу и отпилите ступени, затем поверните назад и пилите подъемы.

Нет необходимости заканчите распил ручной пилой, если косоур не будет виден, потому что в большинстве строительных правил требуется, чтобы оставалось только 9 см цельной доски между концом распила и задним ребром косоура. При использовании доски шириной 30 см со ступенями в 25 см и 18 см подъемом, у вас останется больше, даже если вы пропилите глубже, чтобы отпиленный кусок выпал. Когда вы распилите первый косоур, проверьте, что у него правильное количество подъемов, подставив его в лестничный проем.

Прибейте временно дощечку толщиной 25мм к заднему ребру косоура, чтобы использовать его как лекало для разметки других деталей, как показано на фото вверху справа. Положите первый косоур поверх второго, подтяните его вперед и обопритесь дощечкой в конец, разметьте второй косоур. Если у вас есть цепная пила для бруса, то вы можете её использовать для быстрого распила сразу двух деталей косоура.

РАЗДЕЛЫ КНИГИ ЛАРРИ ХОНА «ОЧЕНЬ ЭФФЕКТИВНЫЙ ПЛОТНИК»

Основы строительства лестниц: расчет и разметка

Рекомендации по постройке крыльца

Как сделать лестницу с площадкой

Как сделать лестницу с забежными ступенями

Как разметить косоур для лестницы

Главная » Разное » Как разметить косоур для лестницы

расчет и как сделать своими руками

Деревянная лестница на косоурах считается наиболее простой конструкцией для самостоятельного изготовления. Однако и ее изготовление имеет множество нюансов, несоблюдение которых может привести к хрупкости конструкции. Потому перед началом сооружения лестницы с такими крепежами, важно изучить виды изделий, а также технологию их создания.

Особенности устройства

Косоуры представляют собой деревянные балки, расположенные по краям лестницы. Нижняя часть этих балок имеет ровную форму, а верхняя прорезана в виде зигзага. Особенностью деревянных лестниц с косоурами является то, что именно на эти боковые балки устанавливаются ступени. При этом проступи часто идут внахлест, выпирая за пределы косоуров.

Косоуры могут сооружаться из таких материалов:

• Бетон. Создание конструкции весьма трудоемкое. Оно предполагает выкладку опалубки, которая является черновым вариантом деревянной лестницы. Впоследствии в опалубку заливается бетонный раствор;
• Металл. Изготовление косоуров из этого материала предполагает использование специальных инструментов, для резки и сваривания металла;
• Древесина. Для изготовления опорных элементов используется минимальный набор обычных столярных инструментов.

Материал для создания косоуров подбирается под ступени и поручни лестницы. При этом чаще всего опорные элементы изготавливаются из древесины.

Технические требования

При изготовлении лестницы на косоурах следует учитывать такие технические требования:

• Монтаж лестницы может производиться под углом в 20-75⁰. При этом оптимальным углом подъема является 40-45⁰;
• Одномаршевые конструкции должны включать в себя не более 18 ступеней;
• Все ступени должны иметь одинаковую высоту и ширину;
• Ширина лестницы с косоурами не должна быть менее 0,8 м;
• Длина проступи не может составлять менее 20 см. Оптимальной величиной является 25-30 см;
• Высота ступеней должна составлять 15-20 см;
• Лестничные конструкции с косоурами, которые имеют более 3 ступеней, должны оснащаться перилами, высотой не менее 0,9 м.

Оптимальным углом подъема деревянной лестницы на косоурах является 40-45 градусов

Также требования к конструкции лестницы на косоурах предполагает использование исключительно качественных пиломатериалов, а также произведение точных расчетов и правильного монтажа изделия.

Типы лестниц на косоурах

Изделия имеют несколько классификаций. Так по количеству косоуров, используемых при монтаже, лестницы бывают:

• Одинарные. Все ступени размещаются на одном косоуре, располагаемом посередине конструкции. Поскольку нагрузка на опорный элемент в таком случае высокая, косоур изготавливается из металла;
• Двойные. Этот типа лестниц встречается чаще всего. Опорные элементы располагаются по краям конструкции;
• Тройные. В изделии, помимо боковых косоуров устанавливается дополнительный опорный элемент посредине проступей. Такая конструкция позволяет предупредить чрезмерный прогиб ступеней и их повреждение при размещении на них большого веса.

Двойная деревянная лестница на косоурах

Для лестниц с большой шириной ступеней, количество косоуров может быть больше трех.

По своей форме косоуры могут быть:

• Гребенчатыми или зигзагообразными. Косоур такого типа сбоку имеет вид ступеней. Обычно деталь изготавливается из цельного листа древесины;
• Кобылки. Чаще всего этот вид конструкции используется при сооружении одинарной косоурной лестницы. На каждый гребень косоура устанавливаются специальные широкие пластины или доски, именуемые кобылками. Они являются дополнительной опорой для проступи. Обычно кобылки изготавливаются для деревянных лестниц на металлических косоурах.

Деревянные конструкции со стандартной шириной ступеней чаще всего оснащаются двойными или тройными гребенчатыми косоурами. При этом сами лестницы, по своей форме могут быть маршевыми или винтовыми.

Материалы для изготовления деревянной лестницы

При подборе материала для сооружения своими руками лестницы на косоурах, стоит обратить внимание на прочность и износоустойчивость древесины. Для создания изделий может использоваться пиломатериал из таких деревьев:

• Сосна;
• Бук;
• Ясень;
• Ольха;
• Кедр;
• Береза;
• Клен;
• Лиственница;
• Дуб.

Для создания лестницы на косоурах можно использовать бук

Сосна и береза используются при небольшом и строго ограниченном бюджете. Материал имеет невысокие показатели прочности. Кроме того, береза остро нуждается в защитной пропитке, поскольку древесина склонна к гниению при повышенной влажности в помещении. Дубовые доски могут применяться при строительстве лестниц в капитальных домах. Причина этого в значительном весе древесины.

Выбранная древесина не должна иметь каких-либо изъянов в виде трещин, сколов, недоразвитых сучков, а также следов обитания паразитов. Доски для изготовления деталей конструкции должны быть ровными и иметь одинаковые габариты. На момент приобретения древесина должна быть полностью подготовленной к работам. Процесс подготовки включает в себя промышленную просушку пиломатериалов, а также отделку древесины защитной грунтовкой.

Необходимый инвентарь

Основными инструментами и материалом, которые используются для сооружения деревянной лестницы на косоурах своими руками, являются:

• Древесина для создания опорных элементов. Ее толщина должна быть не менее 6 мм;
• Готовые ступени или доски для их изготовления;
• Карандаш и линейка-угольник, для нанесения разметок на древесину;
• Рулетка;
• Анкерные болты;
• Тяжи;
• Уровень;
• Деревянные закругленные брусья или ламели. Из них будут сооружаться перила;
• Электролобзик;
• Саморезы;
• Шуруповерт или отвертка.

Для монтажа лестницы на косоурах понадобится уровень

Также для обрезки древесины может использоваться пила, ножовка по дереву и даже болгарка. Для надежности фиксации ступеней, дополнительно может использоваться столярный клей. А при сооружении ступеней закрытого типа фиксация проступи с подступенником производится с помощью саморезов и металлических уголков.

Технология процесса монтажа

Процесс создания лестницы на косоурах включает в себя несколько последовательных этапов:

1. Проведение предварительных замеров и расчетов.
2. Построение чертежа будущей конструкции.
3. Изготовление косоуров.
4. Создание ступеней.
5. Сборка лестницы и ее монтаж в выбранном месте.
6. Фиксация ограждений.

Обязательным завершающим этапом работ является отделка древесины защитными пропитками и декоративными материалами.

Измерения и расчеты

Расчеты габаритов будущей лестницы следует проводить исходя из типа конструкции. Обязательно следует учитывать все технические требования, предъявляемые к изделию. Основными размерами, от которых следует опираться при проведении расчетов, являются:

• Высота будущей лестницы. Величина является расстоянием от пола первого до второго этажей;
• Угол наклона конструкции;
• Ширина ступеней.

Имея эти данные легко вычислить необходимые размеры и форму всех будущих элементов конструкции. При этом стоит учитывать, что угол между ступенями, а следовательно и между зубцами гребенки, должен составлять 90⁰. Количество ступеней определяется путем разделения общей высоты конструкции на высоту одной ступени. При этом в качестве единиц измерения используются метры.

Для удобства проведения расчета размеров, отдельных элементов деревянной лестницы на косоурах, можно воспользоваться специальными строительными интернет калькуляторами. Это позволит не только сэкономить время, но и обезопасит от возникновения возможных ошибок при вычислениях.

Построение чертежа

Для понимания геометрии будущей конструкции и принципов ее последующей сборки, перед началом работ изготавливается чертеж лестницы. Для удобства его использования, чертеж лестницы выполняется в нескольких проекциях. На получившуюся схему наносятся все просчитанные размеры деталей.

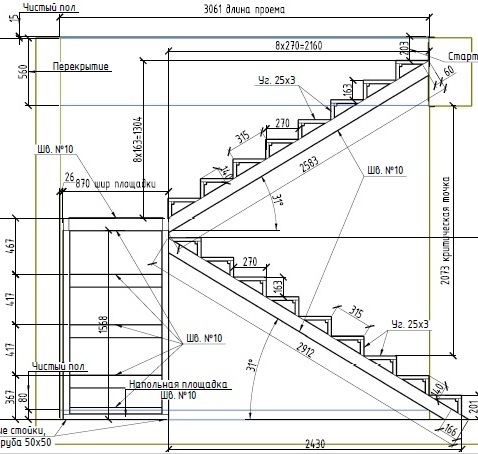

Чертеж деревянной лестницы на косоурах

Схема является максимально удобной при соблюдении единого масштаба для всех деталей в рамках одного чертежа.

Изготовление косоуров

Для изготовления косоуров, на две одинаковые деревянные балки наносится разметка линий срезов будущих зубцов гребенки. Чтобы правильно нанести разметку, на линейке-угольнике отмечаются точки высоты и длины ступеней. Прикладывая линейку точками к краю балки, из которой будет создаваться косоур, карандашом обводится контур среза. По тому же принципу разметка наносится и на вторую балку.

По линиям разметки выполняются срезы древесины. Работа проводится с помощью электролобзика или иного подходящего инструмента.

Делаем ступени

При создании ступеней для лестницы учитывает тип будущей конструкции. Для изделия открытого типа потребуется лишь изготовление проступи. А вот у закрытой лестницы на косоурах должны присутствовать и подступенники.

Для создания ступеней используются готовые доски подходящего размера. Если таковых нет, деревянные бруски выпиливаются из цельной доски. При этом размеры проступи соответствуют длине и ширине ступени. Габариты подступенника соответствуют высоте и ширине ступени.

Размеры подступенника должны четко соответствовать этим величинам, в то время как для проступи допускаются отклонения габаритов в большую сторону. В таком случае горизонтальная часть ступеней будет слегка выпирать по бокам за пределы лестницы, и нависать над нижней ступенью. Однако превышения номинальных размеров должны составлять не более 1-1,5 см для каждой из сторон проступи.

Сборка лестницы и установка

Сборка и установка лестницы проводится в такой последовательности:

1. Готовые косоуры выкладываются на ровном полу, на подходящем расстоянии друг от друга расстоянии. При этом возможна временная фиксация косоуров по краям с помощью тяжей. После этого зигзаги опорных элементов слегка промазываются строительным клеем, при его применении.
2. К вертикальным линиям гребенки прикладываются подступенники. Эти элементы фиксируются на опорах при помощи саморезов.
3. После установки всех вертикальных элементов, на горизонтальные линии гребенки укладываются проступи. Их фиксация к торцам опор выполняется на саморезы.

Когда все ступени надежно зафиксированы, лестница монтируется к полу первого и второго этажей, под соответствующим углом наклона, с помощью анкерных болтов, или иных подходящих крепежей.

Монтаж перил

В лестницах с косоурами монтаж перил производится в проступи. Для сооружения этих элементов безопасности, в начале и в конце конструкции, по обе стороны от ступеней устанавливаются опорные балясины. В каждой из проступей просверливается небольшое углубление в 1-1,5 см, диаметр которого соответствует сечению перил. Получившиеся лунки слегка промазываются строительным клеем, после чего в них, строго вертикально, вставляются перила. Чтобы их надежно углубить, ламели слегка простукиваются сверху с помощью резинового или деревянного молотка, киянки.

Смонтированные перила накрываются балкой с посверленными в ней отверстиями в соответствующих точках. Эта балка будет выполнять роль поручня. По краям она фиксируется с помощью пазов и клея в балясины.

Отделочные работы

Отделка деревянной лестницы заключается в пропитке материала защитными растворами, которые уберегут изделие от влияния перепадов влажности и температуры окружающей среды. Обычно для этих целей используется морилка или специальная грунтовка. При использовании морилки, она может слегка тонировать древесину.

Декоративная отделка производится при помощи краски или лака. Любая отделка должна наноситься тонко и несколькими слоями. В промежутках между нанесением нового декоративного слоя, поверхность обязательно шлифуется с помощью мелкозернистой наждачной бумаги. Нанесение каждого последующего декоративного слоя, или его шлифовка, возможны только после полного высыхания предыдущего покрытия.

Как расположить стрингеры террасной лестницы

Поговорив со многими разработчиками колод на протяжении многих лет, мы пришли к выводу, что строительство лестницы считается самой сложной частью построения колоды. Чтобы разложить лестницу, вам необходимо измерить точную высоту настила от верха настила до места, где лестница будет приземляться на землю. Вы можете ввести это число в наш калькулятор лестниц на Decks.com. Калькулятор предоставит вам количество ступенек, высоту подступенка и глубину проступи для обрезки стрингеров.Вам нужно будет уменьшить толщину подступенка на верхней ступеньке и убрать толщину проступи с нижней ступеньки. Теперь вы можете нарисовать выемки для лестницы на балках лестницы 2х12. Разница между высотой ступени лестницы и глубиной ступени не может отличаться более чем на 3/8 дюйма от наибольшего до наименьшего.

Расстояние между косоурами палубы

Требования к удержанию нагрузки для ступеней лестницы более жесткие, чем для остальной части настила, поскольку сила, прилагаемая человеком, идущим вниз, является более сильным ударом по поверхности, чем стандартный шаг по ровной поверхности.По этой причине никогда не следует размещать стрингеры лестницы более чем на 16 дюймов по центру. Это означает, что вам нужно будет установить минимум четыре стрингера на любой лестнице шириной более 36 дюймов. Всегда проверяйте максимальный пролет для вашего настилочного материала, поскольку он применяется к ступеням лестницы.

Некоторые композитные материалы и деревянный настил 5/4 более низкого сорта могут потребовать уменьшения расстояния между стрингерами до 10 дюймов по центру. Перед тем, как строить лестницу, всегда читайте инструкции по установке композитного настила для ступеней лестницы.Лучше всего перестроить лестницу из-за повышенного износа, который она часто вызывает. Обратите особое внимание на размещение стрингеров, если вы прикрепляете лестницу за углом, как в случае каскадной лестницы.

Куда будет приземляться лестница?

Определите общий подъем лестницы с помощью уровня и рулетки. Измерьте расстояние от верха поверхности настила до верха лестничной площадки.Введите общее число подъемов в Калькулятор лестниц на Decks.com, чтобы определить количество ступенек, каждый подъем и спуск для разметки косоуров. В приведенном выше примере показана внешняя лестница с подвесом.

Макс. Подъем 7-3 / 4 «Мин. Ход 10»

Используя информацию из калькулятора лестниц Decks.com, отметьте свой подъем и бегите по обрамляющей площади. На изображении выше показано прохождение верхней ступеньки на высоте 10 дюймов и подъема на высоту 6-3 / 8 дюймов.

Отрегулируйте верхнюю ступеньку для отсутствующей подступенки.

После разметки подъема и измерений на лестнице 2х12 удалите 1 дюйм с задней части верхнего марша, если вы планируете установить подступенок толщиной 1 дюйм.

Отрегулируйте нижнюю ступеньку для отсутствующей ступени.

На приведенном выше изображении показан пример использования настила 5/4 x 6 толщиной 1 дюйм, подъема лестницы 6-3 / 8 дюймов и подъема косоуров нижней лестницы 5-3 / 8 дюймов.Линия отреза красного цвета.

Пример компоновки нижней ступеньки.

В этом примере используется настил 5/4 x 6 толщиной 1 дюйм, подъем лестницы 6-3 / 8 дюймов и подъем продольных балок нижней ступени 5-3 / 8 дюймов. Линия разреза выделена красным.

Обратите внимание на то, что верхняя ступенька лестницы имеет длину 9 дюймов, а следующая ступенька — 10 дюймов. Заднюю ступеньку верхней ступеньки пришлось разорвать, чтобы она соответствовала проему.

Бетонная площадка для лестницы.

Нижняя ступенька имеет подъем на 5-3 / 8 дюймов. Следующая ступенька имеет подъем на 6-3 / 8 дюймов. Обратите внимание, что стрингеры лестницы приземляются на бетонную площадку с опорой 12 дюймов.

.

Как обрезать балки настилов

Стрингеры лестницы — это, по сути, основа вашей лестницы. Всегда используйте прямые, высококачественные, обработанные давлением 2х12 для продольных балок. Если вы планируете поставить стрингер на землю, убедитесь, что древесина имеет уровень 0,60 RET. Вы хотите, чтобы верхняя часть доски находилась на обрезанной стороне.

Для того, чтобы подготовить стрингеры, вы захотите выложить одну из ваших 2х12 на пилу и использовать рамный квадрат и зажимы, чтобы обвести контур лестницы, используя информацию из Палуб. com Калькулятор лестницы. Если вы выровняете высоту подступенка и глубину ступени на квадрате обрамления и выровняете его по стрингеру, вы сможете найти точный угол, под которым вы будете обрезать лестницу. Повторите этот процесс вдоль стрингера. Поскольку нижняя ступенька будет землей, вы обнаружите, что она будет слишком короткой на высоту одной ступени. После того, как стрингеры размечены, необходимо произвести регулировку. Опустите стрингер, отрезав толщину одной ступени, чтобы приспособиться к приземлению на землю. В зависимости от того, как вы прикрепляете верхнюю ступеньку, вам может потребоваться дополнительная регулировка, чтобы сохранить однородную конструкцию лестницы.

Вот простые советы по обрезке косоуров:

1. Используйте циркулярную пилу для выполнения разрезов, но будьте осторожны, чтобы не переступить через направляющие. Это будет плохо смотреться и ослабит стрингер. Вместо этого используйте ручную пилу, чтобы аккуратно закончить разрез. После того, как один стрингер будет готов и проверен на точность, вы можете просто использовать его в качестве шаблона для создания других.

Всегда надевайте защитные очки при использовании электроинструментов.

2. С помощью циркулярной пилы вырежьте верхнюю и нижнюю части ступеньки лестницы и каждую ступеньку.

Проверить требования к расстоянию между продольными балками лестницы из композитного настила.

3. Используйте свой первый косоур в качестве шаблона для отслеживания оставшихся стрингеров.

Горловина лестницы должна иметь толщину не менее 5 дюймов.

4.Для завершения разреза воспользуйтесь лобзиком или ножовкой. Следуйте линиям разметки и не перерезайте.

.

Веб-страница не найдена на InspectApedia.com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые наш пользовательский поисковая система Google возвращает
2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

   Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку СВЯЗАТЬСЯ С США (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

— Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com — Дэниел Фридман .

Смотрите также

• Как делать лестницу на второй этаж своими руками
• Металлическая лестница складная своими руками
• Поделки из поддонов для дачи своими
• Поделки из поддонов для дачи своими
• Лестница из квадратной трубы своими руками
• Как собирать лестницу из дерева
• Как из поддонов сделать лавку
• Железная приставная лестница своими руками
• Трехмаршевая металлическая лестница своими руками
• Лестница табурет своими руками из дерева чертежи
• Двухмаршевая лестница на второй этаж

Лучший способ легко рассчитать косоуры лестницы

Лучший способ легко рассчитать размеры косоур для вашей лестницы настила

Как усовершенствовать расколотую, шаткую наружную лестницу и создать красивые и надежные ступени, которые вы будете с гордостью демонстрировать? Шаг за шагом.

Если не считать каламбура, то, как только вы поймете основы математики и планирования, обновление косоуров и ступеней лестницы может значительно улучшить наружное пространство вашего дома и развлекательную зону. Подробнее о процессе расчета вы можете прочитать ниже. Если вы не уверены в каком-либо из шагов, наша команда доступна по телефону, чтобы помочь вам или, что еще лучше, сделать все расчеты за вас! Позвоните нам по телефону 1-888-824-5316, чтобы узнать, как вы можете взять террасу из дома на следующий уровень .

Хотите планировать заранее? Посмотрите на красивые, не требующие особого ухода доски для подступенков и настилы для ступеней!

Содержание:

• Что такое косоур?
• Сколько косоуров нужно для каждой лестницы?
• Термины для лестниц на палубу, которые необходимо знать
• Как рассчитать размеры косоуров моей лестницы?

1. Измерьте общий рост
2. Подсчитайте, сколько шагов вам понадобится
3. Блокировка точного подъема на шаг
4. Определить продолжительность каждого шага
5. Рассчитайте общую длину вашей лестницы
6. Нарисуйте косоуры лестницы, используя рассчитанные вами размеры

• Что вам понадобится
• Как обрезать косоуры лестницы

Что такое косоур?

Лестничный косоур — это элемент каркаса, поддерживающий лестницу. Лестничные косоуры обычно вырезаются из 2×12: куска пиломатериала размером 2 на 12 дюймов. Стрингеры выглядят как длинные плоские доски с выемками, которые служат основанием для подступенков (вертикальная часть каждой ступени) и ступеней (горизонтальная часть каждой ступени, на которую опирается нога). Вам понадобятся лестничные косоуры с каждой стороны лестницы, а также несколько косоуров посередине для поддержки ступеней.

Сколько косоуров нужно для каждой лестницы?

Большинство лестниц имеют 4 или 5 косоуров, хотя это зависит от ширины вашей лестницы и материала, который вы используете для ступеней. Большинству композитных палубных досок требуется стрингер через каждые 8–12 дюймов на лестнице. Более тонкие доски и доски с зубчатыми краями будут иметь более короткие максимальные пролеты, обычно ближе к 8 дюймам. Полнопрофильные доски обеспечивают большую толщину протектора и позволяют увеличить пролеты до 12 дюймов.

Термины для лестниц на палубе, которые необходимо знать

При расчете стрингеров лестницы мы будем ссылаться на некоторые другие детали и размеры лестницы на палубе. Вот краткий глоссарий, к которому вы можете обратиться, если вы не знакомы с термином в следующих шагах:

• Общая высота : общая высота относится к общей высоте вашей лестницы настила, от верха готовой поверхности настила до земля или посадочная платформа.
• Общий пробег : общий пробег относится к общей длине вашей лестницы от края вашей палубы до внешнего края вашей нижней лестницы.
• Подступенок для лестницы : подступенки — это вертикальные доски на каждой из ваших ступеней. Многие производители настилов продают подступенки, соответствующие цветам их настилов, как, например, подступенки Trex Transcend.
• Лестничные ступени : ступени — это горизонтальные доски на каждой из ваших ступеней — это поверхность, по которой ваши ноги ступают, когда вы поднимаетесь и спускаетесь по лестнице. Мы рекомендуем использовать две композитные доски настила рядом, чтобы сделать ступени, чтобы ваша лестница соответствовала внешнему виду поверхности вашего настила.

Как рассчитать косоуры для настила?

1) Измерьте общий подъем. Начните с определения общей высоты лестницы — это называется общим подъемом. Прикрепите рулетку к верхней части поверхности настила или уровень, выступающий за край настила. Затем найдите и запишите расстояние до земли внизу.

Одно важное замечание: общий подъем производится от земли до верхней части поверхности террасы. Если вы измеряете раму настила, на которой еще нет досок настила, не забудьте учесть настил, поместив доску наверху рамы при измерении.

2)  Рассчитайте, сколько шагов вам потребуется. Для этого вам нужно выбрать примерную высоту каждой отдельной лестницы. Все ступеньки должны быть одинаковой высоты, иначе на лестнице можно споткнуться. Общее эмпирическое правило заключается в том, что каждая ступенька должна иметь высоту от 7 до 7-1/2 дюймов. По более высокой лестнице может быть трудно подниматься, и это может привести к спотыканию. Лестницы выше 7-3/4 дюймов будут нарушать строительные нормы и правила, поэтому не планируйте свой подъем выше этого.

Вычисление правильного подъема для каждой из ваших ступеней потребует небольшой математической работы:

• Выберите подъем по лестнице где-то между 7 и 7-1/2 дюймами. Возьмите свой общий рост, разделенный на этот номер подъема по лестнице.
• Это почти всегда даст вам длинное десятичное число. Округлите до ближайшего целого числа — это и будет количество ступеней, которое у вас будет в вашей лестнице.

Одно важное замечание: какое бы количество ступеней вы ни вычислили, вам нужно будет обрезать косоур лестницы, чтобы иметь на одну меньше подъем . Это потому, что верхняя ступенька будет ступенькой вверх от верхней части стрингера до поверхности палубы. (Вы также можете расположить свой верхний стрингер в той же плоскости, что и поверхность вашей палубы, и иметь такое же количество подъемов и ступеней. Мы не рекомендуем этого, так как это усложняет планирование перил палубы и лестничных перил. )

3) Зафиксируйте точный подъем на шаг. На втором шаге мы выбрали примерный подъем. Теперь мы рассчитаем точную, точную высоту каждой лестницы, чтобы вы могли точно вырезать косоур. Разделите общую высоту вашей лестницы на количество ступенек. Это даст вам точную высоту, на которую вы должны отрезать каждый подъем в ваших лестничных косоурах. Вы можете использовать приведенную ниже таблицу, чтобы преобразовать десятичную дробь, которую вы вычислили, в дробь, которую вы можете использовать для измерения стрингера в дюймах.

4) Определите продолжительность каждого шага. Для простоты мы рекомендуем планировать длину каждой ступеньки косоуров в 10 дюймов. Это позволяет вам взять две одинаковые стандартные композитные доски для настила, которые вы используете для настила, и установить их бок о бок, чтобы ступени вашей лестницы выглядели точно так же, как поверхность настила.

Композитные доски настила обычно имеют ширину 5-1/2 дюйма, поэтому две доски без зазора между ними дадут глубину протектора 11 дюймов. Один дополнительный дюйм позволяет ступеням вашей лестницы выступать на один дюйм над глубиной подступенка, создавая красивый выступ ступени.

5) Рассчитайте общую длину вашей лестницы. Возьмите глубину прогона вашей лестницы (10 дюймов, которые мы рекомендовали выше) и умножьте ее на количество ступенек. Это покажет вам, как далеко ваша лестница будет простираться от точки крепления на палубе до нижнего края косоуров.

6) Нарисуйте косоуры вашей лестницы, используя рассчитанные вами размеры. Наконец, используйте все размеры, которые мы только что рассчитали, чтобы начертить косоуры вашей лестницы. Это помогает обозначить общий подъем и общий пробег, а также подъем и пробег каждой ступени косоура вашей лестницы.

Как измерить и вырезать косоуры

После того, как вы рассчитаете все размеры косоуров, вы будете готовы вырезать их из бруса 2×12. Вот краткий обзор того, что нужно делать и что вам понадобится:

Что вам потребуется:

• 2×12 обработанных под давлением деревянных досок
• Каркасный квадрат
• Лестничные кнопки
• Циркулярная пила
• (дополнительно) Электролобзик или ручная пила для чистовой обработки
• Плотницкий карандаш
• Калькулятор

Как нарезать лестничные косоуры:

Лестничные кнопки представляют собой небольшие металлические детали, которые привинчиваются к квадрату каркаса в определенных точках. Это позволяет последовательно начертить одинаковые длины на косоурах для подъема и спуска лестницы.

Отметьте высоту лестницы и глубину проступи, которые вы рассчитали, на квадрате каркаса, используя кнопки лестницы. Начиная с одного конца доски, вы будете вычерчивать треугольники вдоль одной стороны 2×12, каждый из которых будет начинаться точно там же, где заканчивался предыдущий. Результат будет выглядеть как двухмерная лестница, нарисованная на вашей доске.

С помощью пилы вырежьте каждый треугольник, чтобы создать стрингерную доску.

Вырежьте один косоур и отметьте его как шаблон. Затем используйте этот стрингер, чтобы обвести и обрезать все остальные стрингеры вашей лестницы, чтобы все было однородным.

DecksDirect: руководство по планированию лестницы

Расчет косоуров лестницы для настила может оказаться непростой задачей, но при правильном руководстве это достижимо для любого домашнего мастера. Мы надеемся, что это руководство поможет вам начать работу, но если у вас есть другие вопросы о процессе, позвоните нам по телефону 1-888-824-5316. Наши планировщики проектов палуб помогают планировать тысячи палуб каждый год — палубы всех форм и размеров, многие из которых включают лестницы. Мы проведем вас через процесс измерения, поможем рассчитать все необходимые размеры, а затем соединим вас с подступенками, ступенями и крепежом, необходимыми для завершения проекта вашей лестницы. Мы любим колоды — позвольте нам помочь вам спланировать свою уже сегодня!

Для безопасной лестницы не забудьте о лестничном освещении и поручнях!

Измерение и создание одинаковых косоуров лестницы — это огромный шаг к обеспечению безопасности гостей на палубе. Но не останавливайтесь на достигнутом — планируя лестницу на террасу, не забудьте предусмотреть освещение!

К счастью, светильники для ступеней и лестниц просты в установке и обслуживании. И у нас есть варианты, подходящие для любой конфигурации колоды!

Магазин Лестничное освещение

Вы также можете запланировать установку перил вдоль перил на лестнице. Вы можете просмотреть наши варианты металлических перил ниже:

Купить Перила ADA

Как построить деревянную лестницу для настила

По

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 08.06.21

Рассмотрено

Келли Бэкон

Рассмотрено
Келли Бэкон

Келли Бэкон — лицензированный генеральный подрядчик с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Рут Петеркин / Getty Images

Обзор проекта

Терраса вашего дома обеспечивает мгновенный доступ к свежему воздуху. Независимо от того, используете ли вы его для барбекю, общения с друзьями или для отдыха в одиночестве, ваша терраса станет ценным дополнением к вашему дому и имуществу.

Безопасный и эффективный доступ к вашей колоде так же важен, как и сама колода. Узнайте, как легко построить деревянную лестницу для настила, используя готовые материалы для лестниц, которые можно найти в вашем местном домашнем центре, а также основные инструменты, которые у вас уже могут быть под рукой.

Как собрать базовую колоду

Палубные лестницы и связанные с ними элементы, такие как перила и балясины, должны быть построены в соответствии с местными строительными нормами. Подступенки лестницы должны достигать определенной высоты (обычно максимум 7-3/4 дюйма), а ступени, горизонтальная часть лестницы, на которую вы ступаете, должны иметь определенную длину (минимум 10 дюймов). Наряду с лестничными балясинами и перилами все это регулируется кодексом безопасности пользователей лестницы.

Вместо того, чтобы строить лестницу с нуля, самый простой и часто лучший способ — использовать готовые лестничные материалы для некоторых наиболее важных частей, которые должны соответствовать нормам. Одним из особенно ценных готовых элементов является косоур лестницы.

Лестничные косоуры

Лестничные косоуры — это доски с надрезами, которые образуют две стороны и центр лестницы, на которые опираются ступени. В большинстве домашних центров есть лестничные косоуры от двух до восьми ступеней, в зависимости от ваших потребностей.

С 6-3/4-дюймовым подъемом и 10-дюймовой глубиной протектора, встроенными в стрингер, вам не нужно беспокоиться о соблюдении правил. Просто не забудьте купить по одному стрингеру для каждой стороны и еще один для центра. Так как это для улицы, вам понадобится обработанная под давлением древесина, рассчитанная на контакт с землей.

Ступени

Ступени — это ступени, горизонтальная часть лестницы, по которой вы ступаете. Две доски размером два на шесть штук, установленные рядом друг с другом, образуют проступь. Поскольку истинный размер доски номинальной шириной 6 дюймов составляет 5-1/2 дюйма, он идеально подходит для 10-дюймовой глубины, встроенной в стрингер с 1-дюймовым выступом.

Совет

Проверьте в местных правилах, должны ли быть покрыты подступенки; то есть заполненный другой доской сзади. Стояки в этом проекте открытые.

Оборудование/инструменты

• Циркулярная пила
• Рулетка
• Карандаш
• Аккумуляторная дрель
• Молоток
• Площадь скорости
• Отвес или лазерный уровень
• Лом кусок два на четыре

Материалы

• 3 лестничных косоура
• 3 оцинкованных регулируемых соединителя стрингера
• Обработанный под давлением пиломатериал размером шесть на шесть
• Обработанный под давлением пиломатериал размером два на четыре
• 10d оцинкованные гвозди, 1-1/2 дюйма
• Антисептик для древесины на основе меди

1. Измерьте правильную длину стрингера

   Измерьте расстояние от бортика деки до земли. Правильный наклон лестницы обычно составляет 40 градусов. Чтобы определить уклон, используйте угольник для измерения скорости, прижатый к обломку 2 на 4, вместе с отвесом или лазерным уровнем. Отметьте место на земле, где будет заканчиваться лестница.

   Если какой-либо из косоуров, доступных для покупки, идеально подходит для этой цели, купите этот набор. В противном случае купите следующий более длинный размер. Длинные лестничные косоуры можно обрезать до нужного размера.

2. Отметьте положение стрингеров на ободе

   Измерьте и отметьте 36 дюймов в поперечнике на ободе палубы, где будут прикреплены стрингеры лестницы. Добавьте третью отметку посередине на уровне 18 дюймов.

3. Прикрепите соединители стрингеров

   Прикрепите соединители стрингера к трем отметкам, которые вы сделали ранее. Средний разъем будет присоединен по центру. Два боковых разъема совпадут с отметками по бокам, так что вся ширина составит 36 дюймов. Прикрепите гвоздями 16d.

   Наконечник

   Оцинкованные соединители стрингеров продаются плоскими, но их можно согнуть под нужным углом. Для еще более прочного соединения вы можете использовать 1 1/2-дюймовые винты SD с сильным приводом.

4. Прикрепите пластину к нижнему колонтитулу

   Сократите два на четыре до 36 дюймов. Прикрепите его к нижней части (или нижнему колонтитулу) в качестве пластины, чтобы получить нижние концы стрингеров. Способ крепления пластины к футеру зависит от материала футера. Если нижний колонтитул деревянный, используйте дюбели для тяжелых условий эксплуатации.

5. Прикрепите стрингеры

   Прикрепите стрингеры к трем соединителям. Согните соединители вверх, чтобы они соответствовали наклону стрингеров.

6. Прикрепите стрингеры к пластине

   Прикрепите нижние части стрингеров к пластине с помощью четырех уголков каркаса.

   Большинство строительных норм требуют, чтобы ступени не отличались друг от друга более чем на 1/8 дюйма как при подъеме, так и при движении.
