как пользоваться при устройстве фундамента, выравнивание по горизонту

Содержание статьи

• 1 Принцип работы прибора
• 2 Выравнивание фундамента по горизонту
• 3 Разметка фундамента
• 4 Выставление опалубки и заливка фундамента
• 5 Кладка стен
• 6 Заливка воды в прибор

В любом строительном процессе важно точно соблюдать размеры, предусмотренные проектом или эскизом. Это необходимо, чтобы обеспечить надежность конструкции, избежать перекосов и сильных отклонений. Одним из контрольно-измерительных приборов, используемых рабочими, является гидроуровень.

Принцип работы прибора

Устройство предназначено для горизонтальной разметки и выявления отклонений от горизонта. Может быть как самодельным, так и заводского изготовления. Принцип действия прост, поэтому чтобы использовать прибор не нужно иметь глубоких знаний в области строительства.

Гидроуровень — устройство, которое работает по принципу сообщающихся сосудов. Второе название прибора — водяной уровень. Он представляет собой длинный тонкий шланг. Если приподнять концы этого шланга, то на каком бы расстоянии друг от друга они не располагались, через определенное время жидкость в них выровняется по одной отметке.

Благодаря действию закона физики точность устройства достаточно высокая, что позволяет применять его при возведении фундамента. Важным фактором является простота конструкции и доступная цена. Наиболее простой вариант гидроуровня — прозрачный длинный шлаг. В магазине также можно приобрести более сложное устройство, оснащенное двумя емкостями с мерной шкалой и крепежными приспособлениями. Оба варианта и простой и усовершенствованный работают одинаково.

Выравнивание фундамента по горизонту

Чтобы проверить ровность уже залитого фундамента, необходимо воспользоваться водяным уровнем в следующем порядке:

1. Изготавливают базу для закрепления прибора. Для этого потребуется взять две доски и два бруска. Доски располагаю горизонтально, а бруски прикрепляют к ним перпендикулярно, размещая примерно посередине. Важно выровнять угол между досками и брусками: если он не будет равен 90 градусам, измерения могут быть неточными. Выравнивание можно провести строительным угольником.

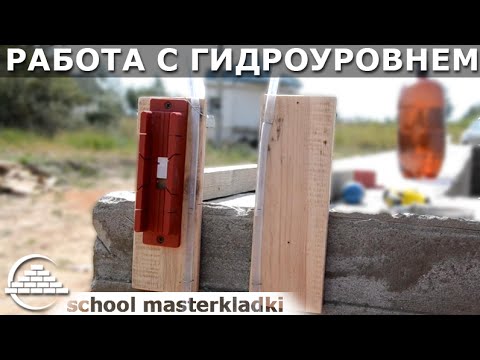

   Один из вариантов крепления гидроуровня для отбивки фундамента.

2. Далее на заготовку закрепляют концы трубки гидроуровня. Лучше всего пользоваться только трубкой. В магазинах продаются готовые приборы, которые помимо трубки включают в себя емкость с измерительной шкалой и крепежные приспособления. Пользоваться такими можно, но из-за разницы в толщине трубки и отверстия в мерной емкости, жидкость в процессе измерений будет очень долго выравниваться. Для увеличения скорости работ рекомендуется пользоваться простейшим уровнем, состоящим только из трубки.
3. После установки прибора на один из углов фундамента дают жидкости выровняться и делают на приборе отметку горизонта воды. Отметить можно обычной ручкой. Это будет базовая отметка или «ноль». Затем концы трубок зажимают.
4. Следующим этапом становится проверка отклонений одного угла фундамента относительно другого. Для этого один конец трубки с доской переносят на проверяемый угол. Разжимают концы прибора и дают жидкости выровняться относительно горизонта.
5. Снимают показания. Для этого понадобиться линейка. По ней измеряют отклонения уровня воды относительно ноля (первой отметки).

   Измерение разности высот углов фундамента.

6. Вычисления выполняют методом разности. Для этого из отклонения в базовой точке вычитают отклонение в проверяемой. При этом важно учитывать знаки отклонений. Если водяной столбик опустился ниже базовой отметки, то значение берут со знаком минус, и наоборот. Например, после переноса уровня на необходимую точку фундамента, отклонение воды от отмеченного горизонта на базовом углу составило минус 3 мм, а на проверяемом минус 7 мм. (-3 — (-7) = 4 мм). Это означает, что проверяемый угол выше базового на 4 мм. Если получается отрицательное значение, то угол расположен ниже горизонта принятого ноля.
7. Таким же способом проверяют все углы фундамента, на которые хватает длины гидроуровня. Чтобы обеспечить проверку всех точек, в качестве базовых можно взять два диагонально расположенных участка.

Важно пользоваться именно методом разности, поскольку при движении трубки по земле, уровень жидкости в ней меняется, трубка изгибается , поджимается — от этого меняется внутренний объем. Если вернуть прибор в первоначальную точку, то вода в гидроуровне будет находиться на одной отметке, но она не совпадет с базовой пометкой. Для предотвращения погрешностей нужно пользоваться именно относительными изменениями.

После того, как выполнены измерения, необходимо проверить соответствие конструкции нормам. При строительстве важно выровнять обрез фундамента по горизонтали. Предельные отклонения указаны в пособии к СНИП «Нормативные требования к качеству строительных и монтажных работ» и СП «Несущие и ограждающие конструкции».

Все отклонения указаны для отметок по высоте. Если Измеренные величины не укладываются в необходимые рамки, качество выполнения работ считается неудовлетворительным, необходимо выровнять поверхность. Для частного домостроения выравнивание можно провести при кладке цоколя из кирпича.

Разметка фундамента

Вынос осей и границ дома на местность выполняется с помощью деревянных стоек и перекладин, шнура, рулетки и гидроуровня. В некоторых случаях вместо гидроуровня пользуются глазомером, но это крайне неточный способ.

Поперечные перекладины обноски должны располагаться на одной высоте по вертикали. Отбить все отметки можно гидроуровнем. Для этого действия выполняют в следующем порядке:

1. Прибивают первую перекладину (рейку) на нужной высоте.
2. Закрепляют на ней один конец измерительного прибора.
3. Перед тем как прибить второй элемент обноски, проверяют его расположение по вертикали, обычным строительным уровнем. Чтобы выставить верную отметку второй конец трубки крепят к монтируемой перекладине.
4. Необходимо вывести расположение воды в сообщающихся сосудах на один уровень, за базовый уровень можно принять верхний край первой рейки, вторую рейку располагают так чтобы её верхний край совпадал с уровнем воды. Нужно добиться такого положения при котором уровень воды совпадет с верхним краем обоих реек.
5. После этого вторую рейку прибивают к стойкам обноски гвоздями или прикручивают саморезами. Переходят к следующему элементу.

Важно! Следите за тем, чтобы во время работы с уровнем шланг не перегибался, иначе измерения будут не верными.

Выставление опалубки и заливка фундамента

Чтобы обеспечить ровность основания для дома, требуется точно установить опалубку. Работу выполняют, как и в предыдущем случае. Сначала вбивают в землю вертикальные колышки, к которым будут крепиться щиты. Начинают работу с верхней доски щита. Первую прибивают на нужной отметке, а остальные, как при обноске, проверяя высоту гидроуровнем.

Далее на внутренней стороне опалубки отмечают отметку верхнего края заливки. Чтобы обеспечить ровность по всей протяженности отмеченный «ноль» копируют на другие углы опалубки с применением трубки. Расположение воды в одной трубке совмещают с отметкой на опалубке. Второй конец шланга переносят в нужную точку и там делают засечку уровня жидкости. Так поступают со всем углами. Для повышения контроля можно сделать пометки по длине ленты.

Кладка стен

Чтобы начать возведение ограждающих конструкций, необходимо определить самый высокий угол опоры под кладку. Если выполнена проверка по предыдущему пункту, то можно пользоваться предыдущими измерениями и, проанализировав их, выбрать наиболее возвышенную точку.

Начало работы по укладке кирпича или газоблоков с высокого угла позволить вывести стену на один горизонтальный уровень. Чтобы выровнять обрез ограждающей конструкции по одному уровню, в нижних точках укладывают более толстый слой кладочного раствора.

Для определения необходимой точки необходимо пользоваться гидроуровнем также как и в предыдущем пункте. Вычисляют отметки всей поверхности конструкции относительно базовой и определяют нужный участок для начала выполнения кладочных работ.

Заливка воды в прибор

Перед началом измерительных работ необходимо грамотно подготовить инструмент. Для этого действия рекомендуется выполнять в таком порядке:

1. Берут ведро с водой или любую другую емкость большого объема с открытой поверхностью. Ведро размещают на некотором возвышении относительно земли.
2. Один конец прибора помещают в емкость с водой, а второй опускают ниже расположения ведра. Обычно располагают на земле. При этом благодаря свойству сообщающихся сосудов жидкость начинает двигаться по трубке, заполняя ее.
3. При заполнении важно контролировать наличие пузырьков воздуха в приборе. Выжидают время, пока весь газ не выйдет из трубки. После этого зажимают один конец пальцем или загибают.
4. Второй коней достают из емкости. Проверяют движение воды и еще раз наличие воздуха.
5. Оба конца закрывают или зажимают и переносят прибор на рабочее место.

После выполнения этих действий можно приступать к измерениям.

Несколько советов

• Чтобы упростить процесс можно окрасить воду, заливаемую в прибор в яркий цвет. Это позволит без напряжения зрения быстро определить отметку воды в трубке.
• Чем больше диаметр шланга, тем быстрее в нем будет выравниваться жидкость. Рекомендуется приобретать изделия диаметром 10-12 мм.
• Скорость выравнивания зависит также от длины трубки. Не стоит выбирать слишком длинные изделия.

Как пользоваться гидроуровнем при выравнивании пола

Создание качественного сооружения зависит не только от применяемого материала, четкого и последовательного выполнения монтажных работ.

Важнейшую роль при строительстве любых объектов и проведении отделочных работ играет умение качественно и точно создать или смонтировать каждую деталь конструкции.

Для упрощения выполнения подобных работ создаются различные устройства, одним из которых является водяной уровень. Многие хозяева часто задают вопрос, как пользоваться гидроуровнем, ответить на который мы сможем в дальнейшем.

Содержание:

• Что такое гидроуровень и для чего он нужен?
• Гидроуровень – что он из себя представляет
• Подготовка гидроуровня к работе

Что такое гидроуровень и для чего он нужен?

Гидроуровень поможет установить отклонение от горизонтали и вертикали

Создавая какую-либо постройку или производя строительные внутренние отделочные работы, необходимо, чтобы фундамент, пол, стены, потолочные перекрытия, дверные и оконные проемы располагались в одинаковых горизонтальных и вертикальных плоскостях.

Для этого применяют уровни – устройства, которые способны показывать отклонение от горизонтали и вертикали.

На сегодняшний день существует 3 вида уровней, которые широко применяются при организации строительных работ, это:

• капельный уровень;
• гидроуровень;
• лазерный уровень.

Каждый из приборов имеет свою сферу применения и особенности.

Лазерный уровень работает от батареи

Лазерный уровень является современным измерительным устройством, которым удобно пользуются строители в любом помещении и на улице.

Данный прибор является электронным изделием, работающим от аккумуляторной батареи, и имеет достаточно большую цену. Не каждый хозяин дома и даже строитель может себе позволить его приобретение.

Обычный капельный уровень – это незаменимое устройство при применении строительных работ, но оно теряет свою эффективность, когда необходимо делать замеры на конструкциях, находящихся на расстоянии друг от друга более 2 м.

Данное устройство недорогое и дает достаточно точные показания

Водяной уровень – это достаточно простой инструмент, который имеет небольшую цену и способен выдавать достаточно точные значения. Многие профессионалы справедливо считают, что данное устройство при выполнении частных строительных работ незаменимо.

Сфера применения уровня водяного типа достаточно разнообразна. При помощи гидроуровня возможно выставлять свайный и ленточный фундамент, определять перепад высоты. Устройство широко применяется при ремонтных работах и организации напольного настила (чернового и финишного).

Следует знать, что, организовывая строительные работы на наклонном участке, при помощи гидроуровня можно легко и точно определить перепад высот от одного конца участка к другому.

Это будет иметь большое значение при организации систем канализации и водоснабжения, а также ухода сточных вод.

Гидроуровень – что он из себя представляет

Принцип работы водяного уровня достаточно прост, он основан на физическом законе «о сообщающихся сосудах», в котором говорится, что если 2 сосуда соединить между собой шлангом или другим связующим материалом, по которому способна перемещаться жидкость, и наполнить водой или другим текучим материалом, уровень жидкости всегда будет сопоставим. Это значит, что, находясь на одной плоскости 2 сосуда, будут показывать 1 уровень воды, если же 1 сосуд приподнять, то в нем уровень текучего вещества уменьшится, соответственно во 2 емкости – увеличится.

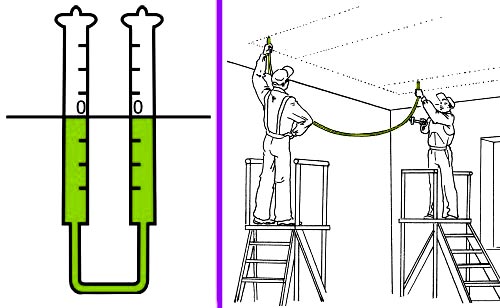

В принципе, 2 сосуда – это 2 колбы гидроуровня, в которые наливается жидкость, и также они соединяются между собой прозрачной пластичной трубкой. На каждую из колб нанесена градуированная шкала, которая и позволяет определить, насколько миллиметров 2 сравниваемых предмета имеют перепады по горизонтальной плоскости.

Длина шланга устройства может выбираться каждым хозяином самостоятельно при покупке, поскольку это зависит от сферы применения прибора (на каких расстояниях будут замеряться объекты).

Замеры удобнее делать вдвоем

Если гидроуровень будет применяться при выполнении внутренних работ, то достаточно длины трубки до 8 м, если даже длина полового перекрытия или потолочных балок превышают это расстояние, всегда выставляют дополнительные реперы (маяки), которые являются вспомогательным элементом для проведения качественной разметки.

Для наружных строительных работ, связанных с возведением строений, целесообразно выбирать длинные шланги 10-20 м длиной, чтобы была возможность провести замеры по диагоналям фундамента или дома в целом.

Наглядный пример использования гидроуровня, изготовленного своими руками, вы можете увидеть на схеме.

Следует помнить, что при выборе трубки водяного уровня от точки замера она должна вертикально опускаться вниз и таким же образом переходить в другую точку. Причем шланг по всей длине не должен иметь натяжений и лишних петель при проведении замеров.

Подготовка гидроуровня к работе

Для того, чтобы показания было лучше видно, заливайте в сосуд окрашенную жидкость

Перед тем, как пользоваться гидроуровнем, в него необходимо набрать жидкость. Чаще всего ей является вода, только для четкости измерений ее подкрашивают.

Казалось бы, водяной уровень – довольно простое устройство, но при некоторых недочетах, допущенных в момент подготовки прибора к эксплуатации, все измерения в дальнейшем могут иметь большую погрешность.

Примером такого случая являются пузыри воздуха в пластиковой трубе. Чтобы предотвратить их появление, следует воду (заранее подкрашенную) набирать из емкости, расположенной на высоте (опустив туда трубку уровня). Соответственно 2 колба должна находиться, как можно ближе к поверхности земли.

Как только вы заметите, что в пластиковой трубке предостаточное количество воды, следует один конец вынуть из емкости, расположенной на высоте, и зажать пальцами, чтобы воздух туда не попадал. Только после этого можно подсоединять колбу.

Для проверки правильностей показания устройства 2 колбы необходимо сопоставить вместе на одном уровне, они должны показывать одинаковое значение на шкале. Если вся процедура проведена успешно, то дальнейшая эксплуатация водяного уровня должна быть беспроблемной.

Следует помнить, что практически каждый покупной гидроуровень укомплектован колбами, к которым крепятся концы пластиковой трубки. На колбах должна быть нанесена градуированная шкала.

Узнав, как правильно пользоваться гидроуровнем и подготавливать его к эксплуатации, можно смело приступать к различным строительным работам. Водяной уровень вам послужит надежным помощником во всех начинаниях и не подведет вас никогда, так как это достаточно простой и надежный измерительный прибор.

Как сделать самодельный водный уровень

Поиск

Дом Домохозяйство Столярные работы Как сделать самодельный водяной уровень

Уровни воды использовались тысячи лет. Древние египтяне использовали водяные уровни для строительства пирамид, а римляне использовали их для строительства своих акведуков.

Самодельный водяной уровень. Водяной уровень прост и недорог в изготовлении, что делает его идеальным для выравнивания фундамента настила или сарая, а также более точным, чем уровень плотника, на больших расстояниях.

Водяной уровень также можно использовать вокруг углов, которые находятся вне поля зрения, чего не может сделать лазерный или строительный уровень.

Водяной уровень работает по тому принципу, что жидкость всегда ищет свой уровень, не важно водоем это ванна или озеро.

Пока на работу не действуют внешние воздействия (например, ветер или приливы), вода на одном конце водоема имеет ту же высоту, что и вода на другом конце. Водяной уровень просто заменяет пластиковую трубку для водоема.

Вот как можно сделать собственный уровень воды, используя всего лишь отрезок гибкой пластиковой трубки (можно приобрести в домашних центрах в отделе сантехники) и два стержня или дюбеля. Мы использовали 3/8″ I.D. трубки для нашей воды, но размеры 1/4″ в.д. или больше будет работать, а также.

Использование самодельного водяного уровня для выравнивания фундамента сарая.

Чтобы сделать водяной уровень:

1. Вбейте в землю кол или дюбель рядом с серединой фундамента.
2. Прикрепите один конец гибкой трубки к стойке таким образом, чтобы открытый конец трубки находился выше желаемой вершины фундаментных блоков.
3. Смешайте немного красного пищевого красителя с водопроводной водой в контейнере, чтобы было легче видеть уровень воды.
4. Держите другой конец трубки на той же высоте, что и прикрепленный конец, и наполните трубку водой, пока она не окажется на пару дюймов ниже концов трубки. Убедитесь, что в трубке нет пузырьков воздуха.
5. Удерживая большим пальцем свободный конец трубы, переместите трубу к одному из фундаментных блоков.
6. Установите столб или дюбель вертикально поверх фундамента и прижмите к нему трубу так, чтобы оба конца трубы находились примерно на одной высоте.
7. Освободите большой палец от открытого конца трубки, убедившись, что вода не вытекает ни с одного из концов трубки. Отрегулируйте высоту трубки, чтобы у вас было примерно одинаковое количество трубок над водой с обоих концов.
8. Отметьте высоту уровня воды в трубке на коле или дюбеле.
9. Поместите большой палец на открытый конец трубы и перейдите к следующему фундаментному блоку. Если фундамент ровный, вода в трубке будет на той же высоте, что и отметка на колье или дюбеле.
10. Если отметка выше уровня воды в трубке, опустите блок, пока отметка и уровень воды не совпадут. Если отметка ниже уровня воды в трубе, поднимите блок на эту величину, чтобы выровнять фундамент.
11. Если в какой-то момент из трубки выльется вода, снова наполните трубку и начните все измерения заново.

Вы можете добавить резервуар для воды к трубке уровня воды выше, просверлив отверстие того же размера, что и трубка, в верхней части одногаллонного кувшина. Просверлите небольшое второе отверстие в крышке, чтобы выровнять давление воздуха.

Наполните кувшин водой на несколько дюймов от верха, вставьте трубку в отверстие так, чтобы она не касалась дна кувшина. Пососите открытый конец трубки, чтобы начать действие сифона, затем используйте, как описано выше.
