Как проверить по горизонтали и вертикали строительный уровень на точность?

При покупке в строительном магазине уровня нужно быть уверенным, что он точен в своих показателях. Многих волнует вопрос о том, как проверить строительный уровень. Это довольно простой процесс. С помощью простых приспособлений вы сможете убедиться в точности показателей инструмента и в горизонтальном положении, и в вертикальном.

Благодаря уровню в строительстве все линии, конструкции и поверхности создаются с необходимой ровностью и точностью.

Проверка при покупке в магазине

Уровень строительный пригодится вам и при заливке стяжки, и при штукатурке стен. Этот инструмент является очень нужной вещью для каждого дома. Он незаменим в строительстве. Если же вы решили приступить к капитальному ремонту, то первым делом вас ждет поход в строительный магазин и покупка уровня в числе самых важных предметов. Если вы не можете определиться с выбором, то лучше всего обратиться к консультации специалиста. Ведь от показателей строительного уровня будет зависеть ровность всех поверхностей в доме. При ошибочных результатах вы рискуете получить кривой пол или стены.

При покупке строительного уровня не стоит делать выбор в сторону дешевых вариантов. Вероятность неточности показателей у бюджетных инструментов несколько выше, чем у более дорогих.

Даже при условии приобретения качественного приспособления его следует тщательно проверить дома.

Устройство строительного уровня.

При сохранности чека у вас будет возможность совершить обмен в течение двух недель.

Кроме того, не будет лишней проверка на точность в помещении магазина. Для этого существуют специальные стенды. При их отсутствии можно просто положить строительный уровень на ровную поверхность и хорошо запомнить показания. Потом переверните его на 180°. Отметки должны полностью совпадать. Такой же способ можно использовать для проверки точности и по вертикали. Более тщательные исследования вы сможете произвести только в домашних условиях.

Вернуться к оглавлению

Проверка уровня в горизонтальном положении

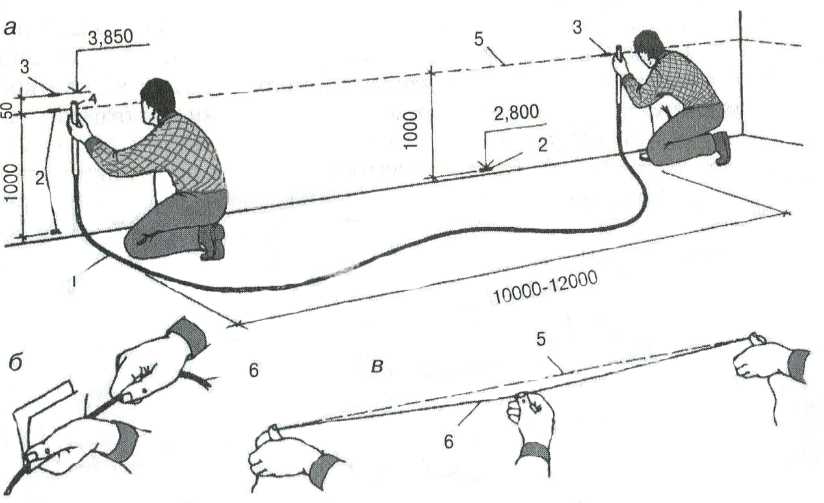

Этот метод подразумевает наличие водного уровня и двух листов бумаги обычного формата для проведения процедуры. Водный прибор представляет собой два сосуда, которые соединяются прозрачной трубочкой с нанесенными на нее метками. Это очень простой в применении и дешевый инструмент для строительных работ.

Схема определения уровня пола строительным уровнем.

Перед тем как произвести проверку, необходимо создать идеальную горизонталь. Для этого наполняем водный уровень водой до средней отметки в каждом из сосудов. Два листа бумаги необходимо прикрепить к поверхности стены с помощью клейкой ленты таким образом, чтобы расстояние между ними было меньше длины прибора. Используя скотч либо помощь со стороны, фиксируем первую колбу на бумаге, сразу отмечая уровень воды в ней. Затем повторяем те же действия со вторым листом. После проставления отметок нужда в водном уровне пропадает. Проверка нашего прибора будет осуществляться по контрольным меткам на бумаге. При прикладывании строительного уровня к нашим точкам пузырек в окошке должен находиться прямо посередине. Это является единственным доказательством исправности строительного прибора. Любые отклонения свидетельствуют о неисправности, что на практике приведет к ошибкам в расчетах.

Вернуться к оглавлению

Проверка строительного уровня по вертикали

Для создания идеальной вертикальной линии вам понадобится привязать нить с подвешенным грузом к шурупу, который был предварительно закручен в поверхность стены. Рекомендуемая длина нитки должна превышать размеры самого строительного уровня. После получения идеальной вертикали следует сделать контрольные отметки. Вкручиваем два шурупа в стену вдоль нити. Это следует делать с таким расчетом, чтобы шляпки слегка соприкасались с отвесом, не отклоняясь ни в одну из сторон. Это очень важный момент для будущих измерений.

После выставления шурупов, которые будут служить контрольными точками, можно снимать со стены саму нить. Прикладываем уровень строительный к шляпкам, обращая внимание на перемещение пузырька в окошке. Он должен располагаться по середине отметок, которые были проставлены при его изготовлении. При нахождении пузырька точно по центру мы имеем правильно настроенный прибор. При смещении в любую из сторон придется поднимать вопрос о пригодности инструмента. При наличии чека такой товар подлежит обмену в строительном магазине.

Как проверить ровность стен? — ServiceYard-уют вашего дома в Ваших руках.

• Что такое нивелир?
• Оценка кривизны черновой стены
• Оценка ровности стены с помощью правила
• Проверка ровности на большой площади стены
• Проверка ровности на небольшом участке
• Оштукатуривание с помощью маяков и нивелира
• Видеоматериал

При проведении ремонтных работ очень важной процедурой является проверка ровности настенной поверхности. Особенно в старых зданиях, в сталинках и хрущевках подобный фактор является очень актуальным, так в момент постройки данному вопросу не уделялось должного внимания. Наличие кривых стен, присутствие на них вмятин и бугров и других недочетов способны полностью испортить впечатление даже при самом шикарном ремонте. В нашей статье мы рассмотрим, как проверить ровность стен.

к содержанию ↑

Что такое нивелир?

Лазерный уровень, или так называемый нивелир, является прибором, благодаря которому можно качественно строить горизонтальные и вертикальные полосы. Кроме того, он является незаменимым помощником при постройке сооружений и во время внутренних отделочных работ.

В составе нивелира находятся светодиоды и призмы, которые характеризуются видимыми вертикальными и горизонтальными линиями. Благодаря лазерному уровню, присутствует возможность  возведения ровных стен, выставления по уровню маяков, выравнивания пола, потолка и остальных поверхностей, быстрого и ровного выкладывания плитки, ламината и выполнения прочих работ.

к содержанию ↑

Оценка кривизны черновой стены

Оценка кривизны черновой стены помогает определить количество работ и составить примерный перечень будущего расхода материалов. Работа нивелира происходит путем построения виртуальной плоскости, которая параллельна настенной поверхности и измерения расстояния от вертикальной плоскости до предварительно отмеченных точек.

Как лазерным уровнем проверить ровность стены:

1. Выбираем на лазерном уровне режим, который помогает построить  вертикальную плоскость, поскольку настенная поверхность расположена вертикально. В случае проведения подобных работ на полу отображается горизонтальная плоскость.
2. Нивелир продвигаем как можно ближе к стене, при этом плоскость должна оказаться параллельно стене, луч не должен нигде ее касаться.
3. Подготавливаем линейку (рулетка не подходит), которую в разных точках прикладываем к стене. Полученный след от лазерного уровня определяет  расстояние от настенной поверхности до виртуальной плоскости.
4. На разных уровнях, через каждые 40-50 см делаем замеры, которые заносим в таблицу.

Таким образом можно определить точку, которая соответствует самой выпуклой и самой вогнутой линии, найти общую неровность по сравнению с базовой вертикалью и определиться с объемом штукатурных работ.

к содержанию ↑

Оценка ровности стены с помощью правила

Не применяя лазерный уровень, проверить ровность настенной поверхности после финишной отделки можно при помощи правила.

Как проверить стены на ровность после оштукатуривания с помощью правила:

1. Прикладываем прибор к настенной поверхности, определяем, присутствует ли зазор между стеной и правилом.
2. При помощи линейки измеряем величину просвета. В основном неровность готовой стены соответствует нескольким миллиметрам, поэтому линейкой очень сложно определить значение.
3. Применяем лазерный нивелир, благодаря которому можно провести более точное измерение.
4. При определении ровности по вертикали включаем режим построения вертикальной оси. Если необходимо определить ровность по горизонтали, то пользуемся горизонтальной осью.
5. Для удобства вычерчиваем соответствующую линию на поверхности стены.
6. Нивелир располагаем под углом 45 градусов к настенной поверхности.
7. Получившаяся лазерная линия выглядит прямой только в том случае, если настенная поверхность будет идеально ровной:
   • Если на стене находится пузырь, то на этом участке произойдет отклонение линии в направлении к нивелиру.
   • Если присутствует вогнутость, то в этом месте наблюдается отклонение луча от вертикальной линии в сторону от прибора.
8. При установке инструмента под углом 45 градусов определяется размер неровности, который соответствует расстоянию от нарисованного луча до отогнутой линии.

Важно! Также нивелир можно применять для определения ровности углов. При этом луч наводим на стык стен и таким образом проверяем его вертикальность. Если присутствует ровный угол, то луч будет находиться строго находиться. В противном случае — сразу видно неровность угла, когда он завален в какую-либо сторону.

В настоящее время нивелир является очень удобным инструментом. В прежние времена применяли дедовские методы и как-то обходились без этого прибора, но теперь использование нивелира во многом экономит время и силы, облегчает процесс ремонта, поэтому стоит применять новейшие технологии и не отказываться от современных разработок.

к содержанию ↑

Проверка ровности на большой площади стены

Данной методикой удобно пользоваться при определении объема штукатурных работ, но также можно использовать в момент окончания малярных и штукатурных работ, чтобы оценить качество выполненного процесса. В основном перед проведением штукатурки визуально можно определить перепады на стене, которые и так заметны.

Как проверить ровность стены после штукатурки на большой площади:

• Подготавливаем лазерный линейный нивелир (построитель плоскостей) и включаем вертикальную плоскость.
• Устанавливаем лазерный уровень возле края стены, при этом вертикальная лазерная плоскость должна располагаться параллельно настенной поверхности.
• На полу вдоль всей стены делаем отметки, которые должны находиться на одном расстоянии от настенной поверхности А и В.

Важно! Построитель выстраивает плоскость, которая является параллельной планируемой поверхности стены, обработанной штукатуркой (не саму оштукатуренную поверхность, а плоскость, которая ей параллельна).

• Оцениваем работу. Если на стене противоположной от нивелира появляется фрагмент стены, не имеющий лазерный луч, то это свидетельствует о том, что происходит прерывание луча из-за присутствия выпуклости на стене.
• Передвигаем лазерный нивелир от настенной поверхности и отмечаем новые точки А и В.
• Чтобы на одном вертикальном участке (от напольной поверхности до потолка) проверить перепады на поверхности стены, берем деревянный или стальной метр, имеющий миллиметровую шкалу. На инструменте не должно быть подвижных частей.

Важно! Практически каждая рулетка оборудована подвижным зацепом, поэтому рулетка не подходит.

• На выбранном вертикальном участке в 1-2 см, устанавливаем метр параллельно настенной поверхности. При этом свободный конец метра должен упираться в стену под прямым углом к настенной поверхности, а лазерная линия должна проявиться на плоскости метра. Таким образом находится первое значение, соответствующее расстоянию от базовой лазерной плоскости до настенной поверхности.
• Затем на этом же вертикальном отрезке переставляем метр немного ниже, определяем новое значение.
• Измеряем столько раз, сколько необходимо.
• Теперь полученные размеры по вертикальной линии сравниваем с данными по вертикальному отрезку настенной поверхности через 40-50 см, таким образом образом находится искривление стены относительно базовой вертикали.

к содержанию ↑

Проверка ровности на небольшом участке

После окончания штукатурных работ и подготовки настенной поверхности под покраску или поклейку обоями, на стене, как правило, присутствуют неровности, составляющие 1-3 мм, которые неудобно находить линейкой. Особенно явно проявляются дефекты на стенах, подготовленных под покраску и окрашенных в темные цвета, на которые под углом падают прямые солнечные лучи. Существует несложная методика, которую применяют для определения ровности стены после окончательной отделки до момента поклейки обоев или покраски.

Как проверить вертикальность стены на небольшом участке:

1. У начала измеряемой стены, на напольной поверхности визуально проводим разметку квадрата, который можно обозначить какими-либо предметами или начертить мелом. Такая фигура нужна для того, чтобы впоследствии поставить построитель под таким углом к стене, который вам необходим.
2. Делаем метки: точка А соответствует лазерной плоскости перпендикулярной стене, точка В определяет лазерную плоскость под углом 45° к настенной поверхности.
3. Затем находим точки С, D, E, которые определяются при делении соответствующего отрезка между стеной и ранее выбранной меткой. В результате —  получаются значения углов: 45/2 =22,5, 22,5/2 = 11,25, 11,25/2 = 5,62.
4. В момент падения плоскости на стену она является ровной под любым углом наклона только в том случае, если стена характеризуется идеально ровной поверхностью. Присутствие неровности изгибает луч, при этом, чем острее угол, тем большее наблюдается искривление.
5. На участках неровностей произойдет изгибание луча относительно центральной точки измеряемого фрагмента:
   • Если луч согнулся от построителя, то есть точка А1, в этом месте на стене присутствует яма.
   • Если луч изогнулся в направлении построителя, что соответствует точке А2, то стена характеризуется выпуклостью.
6. При наклонении горизонтального луча под углом к стене (в этом случае построитель должен быть наклонен относительно горизонтальной плоскости), то на стене определится неровность слева-направо, которая соответствует горизонтальному искривлению, а не сверху-вниз, которое наблюдается при вертикальном искривлении.

Важно! Провал или выпуклость можно рассчитать в миллиметрах. Для этого придется вспомнить тригонометрическую формулу из курса средней школы. Мы воспользуемся котангенсом, который определяется как отношение прилежащего к углу катета (что соответствует расстоянию А1), к противоположному катету (что является искомой величиной, то есть неровностью Х).

Изменяя угол падения луча на настенную поверхность, происходит изменение соотношения А1 к искомому значению Х. Чем меньше угол падения, тем большим будет величина А1 или А2, значит большим будет коэффициент: A1 / ctg “угла падения луча на стену” = Х.

к содержанию ↑

Оштукатуривание с помощью маяков и нивелира

Данный способ является одним из самых точных и быстрых современных методов, при котором в сжатые сроки образуется идеально ровная поверхность.

Как выполнить работу при помощи нивелира и маяков:

• Предварительно подготавливаем и обрабатываем поверхность грунтовкой.
• Размечаем вертикальные линии, на которых будут находиться маяки, отступив от угла 10 см таким образом, чтобы расстояние между соседними соответствовало на 15-20 см меньше, чем длина правила.
• На лазерном нивелире включаем режим, благодаря которому оформляем вертикальную плоскость.
• На смежных стенах, которые примыкают к ремонтируемой настенной поверхности, отмечаем точки, имеющие расстояние 5 см от углов.
• По меткам выставляем плоскость нивелира.
• На расстоянии 4 см от края делаем метки на правиле.
• При помощи нивелира выставляем вертикально по меткам правило, в результате — между ним и стеной получается зазор, который, в зависимости от неровности, соответствует плюс-минус 1 см.
• В полученный зазор устанавливаем маяки и убеждаемся в том, что они будут проходить в любой точке установки, даже в случае необходимости передвижения лазерной вертикальной плоскости.
• После окончательной разметки и контроля за выполненными действиями подготавливаем штукатурку и небольшим количеством обрабатываем настенную поверхность, соблюдая при этом разметку через каждые полметра.
• Приставляем маяк к настенной поверхности и обрабатываем штукатуркой.
• Присоединяем правило к маяку, в необходимых местах подправляем, подбиваем, чтобы произошло совмещение меток на правиле с лазерным лучом. Если эту процедуру выполнять руками, а не правилом, то можно согнуть маяки.
• С маяка и правила снимаем излишки штукатурки.
• Еще раз контролируем вертикальность маяка и оставляем на некоторое время, чтобы маяк смог застыть.

Важно! На время высыхания влияет количество штукатурки и материал поверхности.

• Переходим к следующему маяку.
• После высыхания всех маяков подготавливаем штукатурную смесь, которую наносим между двумя маяками.
• Медленными движениями снизу вверх прижимаем правило к маякам и, покачивая инструмент вправо-влево, разглаживаем штукатурку.
• С правила убираем излишнюю смесь.
• При помощи мастерка или шпателя заполняем щели в настенной поверхности.
• При помощи правила совершаем финишный проход.
• Переходим к следующим двум маякам.
• В результате выполненной работы наблюдается практически идеально ровная поверхность, которая готова под финишную отделку.

Кроме того, нивелир находит применение при построении прямого угла в ванной или на кухне, а также для установки мебели, имеющей крупные размеры. В этом случае необходим инструмент, позволяющий выстраивать вертикальные перпендикулярные плоскости. В настоящее время практически каждая модель обладает подобным режимом. Как проверить ровность стен и провести необходимые перпендикулярные плоскости:

1. По меткам, которые отмечались при выравнивании стены, выставляем уровень относительно подготовленной настенной поверхности. Можно также отметить новые метки, после чего проконтролировать, чтобы лазерная плоскость была идеально параллельна настенной поверхности и отбить прямой угол.
2. После этого размечаем смежную стену.
3. Следуя вышеперечисленным указаниям, отбиваем и выставляем маяки.
4. Обрабатываем настенную поверхность штукатурным составом.
5. В результате — между плоскостями получается угол, соответствующий 90 градусов.

к содержанию ↑

Видеоматериал

В этой статье мы разобрали много этапов строительных и ремонтных работ, в ходе которых уместно применять правило и лазерный нивелир, чтобы проверить ровность стен. Не игнорируйте все перечисленные выше моменты, чтобы качество нового дизайна вашего жилья соответствовало вашим ожиданиям.

Узнайте разницу, Plus Square и True

Прямые линии и прямые углы обязательны для любого строительного проекта, будь то стена, дверь, окно или рама целиком. Но «прямолинейность» заходит так далеко: у вас может быть совершенно прямая линия (то есть не изгибающаяся и не изгибающаяся), но если она ориентирована неправильно, это все равно может привести к наклонным стенам или наклонному полу.

Здесь на помощь приходят уровень и отвес — оба измеряют прямолинейность, но по-разному относятся к горизонту. «Уровень» относится к прямолинейности из стороны в сторону (по горизонтали), тогда как отвес измеряет прямолинейность вверх и вниз (по вертикали).

Но что все это означает на практике? Читайте дальше, чтобы узнать определения уровня, отвеса, квадрата и истинного, чем они отличаются и как измерять для каждого из них.

В этой статье

• 1 Что означает «уровень»?
• 2 Что означает «отвес»?
• 3 Что означает «квадрат»?
• 4 Что означает «правда»?

Что означает «уровень»?

«Уровень» — это то, что вы называете идеально горизонтальной линией. Горизонтальный означает из стороны в сторону. Быть на одном уровне с миром означает быть параллельным горизонту.

«Уровень» — это также название инструмента, который вы используете, чтобы определить, является ли что-то прямым по горизонтали.

Что такое спиртовой или пузырьковый уровень?

Спиртовой уровень, иногда называемый пузырьковым уровнем, уровнем плотника или торпедным уровнем (в зависимости от размера и формы) — это инструмент, который использует гравитацию для измерения уровня.

Эти уровни имеют пузырек с жидкостью с пузырьком воздуха внутри, который проходит параллельно корпусу инструмента. Когда инструмент находится на уровне земли, пузырек находится точно посередине флакона, часто отмеченным линией. Если инструмент (и измеряемая им поверхность) наклонен или наклонен в одном направлении, пузырек всплывает на более высокую сторону.

Как пользоваться спиртовым или пузырьковым уровнем

Ватерпас — это лишь один из основных инструментов, которые вам понадобятся на стройке. Узнайте больше о наиболее важных строительных инструментах и ​​о том, как их безопасно использовать, в онлайн-курсе Copeland MT, который ведет профессиональный строитель и мастер Джордан Смит.

Совет. Когда вы держите уровень, убедитесь, что он находится на плоской поверхности, такой как стена или плоские прямые доски, для обеспечения точности.

Вы также можете использовать спиртовые уровни для проверки отвеса, так как эти инструменты измеряют как уровень, так и отвес. (Подробнее об этом ниже.)

Другие типы уровней

• Водяные уровни используют пластиковые трубки и цилиндры с водой для измерения уровня на больших расстояниях, чем можно было бы достичь с помощью простого пузырькового уровня.
• Лазерные уровни используют лазерный луч света для проверки выравнивания. Если вам нужно измерить несколько линий, лазерный уровень облегчит задачу, чем необходимость размещать спиртовой уровень на каждой отдельной линии. Лазерные уровни работают во всех направлениях, поэтому вы можете использовать их для измерения уровня и отвеса, указывая на то, что вы проверяете.

Что означает «отвес»?

«Отвес» — это то, что вы называете идеально вертикальной линией. Вертикаль означает вверх и вниз. Что-то «отвесное» движется перпендикулярно горизонту — это означает, что когда оно пересекает горизонт, оно образует прямой угол (90 градусов).

Вы можете измерить, если что-то отвесно, используя отвес, спиртовой или лазерный уровень.

Как пользоваться отвесом

Отвес использует гравитацию, чтобы помочь вам правильно выровнять предметы. Этот инструмент состоит из груза (обычно с заостренным дном), который соединен со струной (также известной как отвес). С помощью веса струна следует по пути силы тяжести и идет прямо вниз от вершины того, что вы измеряете. Эта линия будет идеально перпендикулярна горизонту или «отвесна».

Вы также можете использовать спиртовые уровни для проверки отвеса, так как эти инструменты измеряют как уровень, так и отвес.

Что означает «квадрат»?

«Квадрат» относится к идеальным углам. Углы должны быть под углом ровно 90 градусов, что означает, что они состоят из двух перпендикулярных линий: одной прямой горизонтальной (уровня) и одной прямой вертикальной (отвесной). Перпендикулярные линии встречаются, чтобы создать прямой угол, который должен быть на каждом углу.

Чтобы угол получился прямым, вы можете использовать инструмент, известный как стальной угольник, столярный угольник или угольник для обрамления. Этот инструмент поможет вам измерить и отметить идеальные 9Углы 0 градусов, также известные как прямые углы.

Что означает «правда»?

В строительстве «правда» означает, что все должно быть правильно выстроено. Ваши линии должны быть идеально вертикальными (отвесными) и горизонтальными (ровными), а углы должны быть ровно 90 градусов (прямоугольными).

Это означает, что то, над чем вы работаете, не будет наклонено или наклонено.

Каждый элемент вашей ориентации должен быть точным. Ничто не должно наклоняться ни в какую сторону. Если хотя бы один угол или одна линия того, что вы строите, не является прямым, то то, что вы делаете, не будет правдой.

MT Copeland предлагает онлайн-уроки на основе видео, которые дают вам основы основ строительства в реальных приложениях. Занятия включают профессионально созданные видеоролики, которые преподают практикующие мастера, а также дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам освоить навыки.

Как проверить точность горизонтальной лазерной линии

Как проверить точность горизонтальной лазерной линии — Huepar

Все ответы о лазерном уровне

Иван Миллер

на

14 сентября 2022 г.

Мы решим одну из наиболее часто задаваемых послепродажных проблем — Проверка точности лазерного уровня.

Это видео о проверке точности лазерных лучей Horizontal . Обычно это применимо к 3D-лазерному уровню.

После обеспечения вышеперечисленных условий приступим к тестированию.

Прежде чем мы начнем, обратите внимание на важные вещи:
Проверка точности должна включать режим самонивелирования.
На проверку точности влияет вибрация.

Поместите лазерный инструмент на одном конце стены на расстоянии не менее 50 см от стены и включите режим самонивелирования.
