правила прокладки и монтажа коммуникаций

Трудно представить себе современное комфортное жилье без устройства системы кондиционирования. Согласитесь, что мало просто приобрести оборудование с соответствующими параметрами, но и необходимо знать, как проложить трассу кондиционера для его нормальной работы.

Установка кондиционера и сплит системы уже перестала быть редкостью, они встречаются практически в каждом доме.  Правильно проложенная трасса обеспечит надежность соединения элементов и обеспечит максимально эффективную работу оборудования, значительно продлив срок его эксплуатации.

Мы разберемся во всех тонкостях прокладки трассы и нюансах проведения работ. Рассмотрим способы трассирования, позволяющие сохранить дизайн помещения даже в том случае, когда работы выполняются после проведения отделочного ремонта.

Содержание статьи:

• Что такое трасса кондиционера?
• С чего начинается монтаж трассы?
  • Что нужно учесть до прокладки трассы?
  • Последовательность выполнения работ
  • Выбор способа устройства трассы
• Сооружение трассы кондиционера
  • Порядок выполнения штробления
  • Расчет требуемых материалов
  • Особенности монтажа трассы
• Выводы и полезное видео по теме

Что такое трасса кондиционера?

Каждая сплит система состоит, как минимум, из двух модулей внешнего и внутреннего типа. Количество внутренних модулей определяется мощностью оборудования и зависит от площади помещения.

Все модули соединяются между собой системой трубопроводов, обеспечивающих передвижение хладагента и слив конденсата.

Система трубопроводов, соединяющая внутренний модуль с внешним, а также кабельная питающая линия называются трассой кондиционера

Помимо трубопровода, все модули соединены кабелем, обеспечивающим питание и управление. Именно этот кабель и трубопровод, соединяющие все модули, и получили название – трасса кондиционера.

С чего начинается монтаж трассы?

Приступать к выполнению работ по прокладке коммуникаций кондиционера лучше всего после покупки оборудования или хотя бы после выбора необходимой модели. Определяющей составляющей любой трассы является диаметр трубок, который зависит от модели.

Кроме этого каждая из моделей кондиционеров обладает своими предельными значениями по длине трассы. Максимальная длина трассы кондиционера при использовании бытовых сплит систем настенного типа не превышает 20 метров. Это не значит, что система не будет функционировать. Просто при превышении предельного порога может существенно снизиться производительность кондиционера.

Что нужно учесть до прокладки трассы?

Еще до начала работ важно точно определить место , канальных и мультиблоковых систем, так как подвинуть кондиционер даже на пару сантиметров будет невозможно.

До начала проведения работ нужно определиться с местом расположения внутреннего блока и нанести его контур на стену, так как после прокладки трассы сдвинуть его будет уже невозможно

Внешний блок следует располагать таким образом, чтобы обеспечивался удобный доступ для очистки и обслуживания без применения специальной техники.

Если не обеспечивается удобный доступ к внешнему блоку кондиционера, то обслуживание и заправка системы становятся невозможными без специальной техники и промышленных альпинистов

Мощность кондиционера оказывает значительную нагрузку на электрические коммуникации, поэтому рекомендуется проложить отдельную питающую линию с собственным . До начала трассирования необходимо выбрать наиболее оптимальное место для установки внутреннего блока и рассчитать длину магистрали.

При размещении оборудования необходимо учитывать следующие особенности:

• Нельзя выходить за пределы размещения внутреннего и наружного блоков по высоте. Для бытовых приборов этот показатель находится в пределах 7-12 метров.
• При прокладке дренажа нужно выдерживать угол наклона, чтобы конденсат свободно стекал в канализацию. Этим требованием можно пренебречь, если дренажная система оборудована насосом, при работе которого конденсат попросту выталкивается.
• Расстояние от потолка до верхней части внутреннего блока должно быть не менее 10 см. Это пространство необходимо для обеспечения нормальной циркуляции воздуха.
• Еще до установки кондиционера нужно предусмотреть расположение мебели, так как поток холодного воздуха не должен быть направлен непосредственно на людей.
• Не следует размещать оборудование непосредственно над кроватью спальни, так как кондиционер не может работать совсем бесшумно.

С учетом всех вышеизложенных особенностей можно приступать к прокладке магистрали и проведению монтажных работ.

Последовательность выполнения работ

Отсутствие навыков проведения работ – это еще не повод отказываться от прокладки трассы своими силами. Зная принцип работы оборудования, и имея в арсенале набор инструментов, можно без труда установить кондиционер самостоятельно.

Помимо оборудования потребуются следующие материалы:

• Медные трубки соответствующего диаметра с латунными гайками;
• Теплоизоляционный материал;
• Герметик.

Не помешают защитные средства, так как при штроблении стен даже при использовании бытового пылесоса будет немало пыли. Да и при заправке кондиционера хладагентом возможна его утечка, которая может негативно повлиять на органы дыхания.

При использовании промышленного штробореза с пылесосом можно полностью избежать запыления помещения и даже обойтись без защитных средств

Подготовительный этап наиболее важен, так как именно на этом этапе необходимо правильно ориентировать размещение блоков и элементов трассы.

Работы выполняются в следующем порядке:

• Разметка на стене расположения внутреннего блока;
• Разметка штроб в стенах с учетом уклонов;
• Штробление отверстий в стенах;
• Закладка труб для хладагента;
• Прокладка дренажной трубы;
• Прокладка электрического кабеля и установка ;
• Штробление отверстия в стене для подключения внутреннего блока.

Такой порядок выполнения работ наиболее сложен, но вместе с тем считается и самым практичным, так как позволяет сохранить достойный эстетический вид помещения. Трубы к внутреннему блоку монтируются в стену и заходят сзади, на виду остается лишь одна пластиковая панель.

Нужно учитывать, что метод штробления более трудоемкий и дорогостоящий.

Выбор способа устройства трассы

Существует два способа закладки трассы под сплит систему – монтаж коммуникаций в стены или короба.

Монтаж в короба имеет ряд преимуществ:

• Снижение трудоемкости. Закрепить короб на стене куда легче и быстрее, чем выполнять штробление.
• Отсутствие пыли. При работе болгаркой или штроборезом избежать запыления помещения невозможно.
• Быстрота проведения работ. Просверлить отверстия и закрепить короб можно всего за пару часов, а вот штробить трассу можно не один день, если речь идет об установке нескольких сплит систем и их значительном удалении от внешнего блока.

Сначала может показаться, что устройство короба выглядит предпочтительнее. Однако на самом деле все эти достоинства перевешивают недостатки, которыми нельзя пренебрегать.

Вескими минусами считают то, что:

• Дренажная трасса должна быть наклонена в сторону слива не меньше, чем на 3 градуса. При стандартной высоте 3 м уклон уже должен составлять не менее 9 см, а такой перекос будет слишком бросаться в глаза, нарушая эстетический вид помещения.
• Одним коробом не обойтись. Труба и электрический кабель должны быть скрыты отдельными коробами, размещенными параллельно друг другу. Таким образом, будет занята часть стены, что усложняет решение вопросов при проведении косметического ремонта, использования навесной мебели и элементов декора.
• При необходимости слива дренажа в канализационную систему короб придется прокладывать через все комнаты квартиры или дома.

После рассмотрения всех слабых сторон каждого из способов становится очевидным, что недостатки скрытого монтажа не такие уж и существенные.

Короба успешно скрывают трассу кондиционера, но портят эстетический вид помещения и вызывают трудности при проведении косметического ремонта

При качественном выполнении работ по прокладке труб и соблюдении норм можно не волноваться о нарушении целостности системы и необходимости ремонта.

Сооружение трассы кондиционера

Первым этапом работ по монтажу трассы для соединения сплит системы с внешним блоком считается разметка штробы. Она может быть выполнены различными способами.

На этапе разметки штробы нужно учесть расположение других коммуникаций, чтобы избежать их повреждения

При разметке необходимо учесть расположение других коммуникаций, чтобы избежать возможного их пересечения или повреждения.

Порядок выполнения штробления

Способ разметки штробы зависит от особенностей дренажной системы и местом слива конденсата:

• При параллельном расположении дренажной и фреоновой трубы углубление следует делать с уклоном не менее 3 градусов для предотвращения застоя конденсата.
• Если дренажная труба располагается отдельно с отводом конденсата в канализационную систему, то уклон требуется только для устройства дренажа. Магистраль для хладагента можно располагать без уклонов и размещать как на стене, так и на потолке.
• При отсутствии возможности реализации перемещения конденсата гравитационным способом необходимо обеспечить установку дополнительного насосного оборудования.

После сверления отверстия в стене для подключения трассы к уже можно начинать разметку трассы, двигаясь от отверстия в стене до нижнего угла блока, расположенного внутри помещения. При выполнении поворотов следует избегать резких изгибов. Уклон лучше всего выдерживать постоянным на всем протяжении магистрали.

Чтобы обеспечить ровную канавку в стене лучше до начала штробления с помощью угловой шлифовальной машины прорезать края. После этого можно выполнять штробление при помощи перфоратора.

При штроблении стен перфоратором получить ровные края практически невозможно, лучше сначала прорезать их с помощью болгарки. Идеальным вариантом при отсутствии штробореза можно считать использование насадки на болгарку

Обычно достаточно сделать штробу глубиной 6 см. В случае необходимости можно уменьшить глубину вдвое, но при этом расширить штробу до 8 см. В этом случае коммуникации будут уложены в борозду не в глубину, а в ширину.

Расчет требуемых материалов

Для бытовых приборов мощностью до 3 кВт в зависимости от модели используются медные трубы для устройства трассы кондиционера диаметром 1/4 или 3/8 дюйма, что соответствует 6 и 10 мм.

При расчете длины трубки следует учитывать расстояние под внутренним блоком около полуметра, толщину стен, длину штробы, расстояние снаружи от стены до кранов блока. Длина трубы снаружи тоже лучше сделать не менее полуметра, чтобы обеспечить плавность изгиба.

Размер электрического кабеля рассчитывается подобным образом. С той лишь разницей, что длина под внутренним блоком составляет около 1,2 м, а длина снаружи – на 0,2-0,3 м длиннее трубок. Не лишним будет предусмотреть укладку дополнительного кабеля, который можно использовать для подключения дополнительных датчиков.

Для устройства дренажной магистрали предпочтительнее применение гофрированного шланга диаметром 16 мм. Расчет длины аналогичен расчету длины трубопровода, с учетом длины под внутренним блоком около 0,5 м, длина на улице – около 1,2 м.

Особенности монтажа трассы

Начинать прокладывать трассу лучше всего с того края, который выходит на улицу. Из трубок и электрокабелей формируем жгут, надеваем на него флекс и обматываем скотчем на ту часть длины, которая будет проходить сквозь стену. Это необходимо для предотвращения повреждения утеплителя.

Перед протаскиваением трубок и кабеля на улицу нужно сформировать из них жгут, надеть флекс и обмотать скотчем для того, чтобы избежать повреждения утеплителя

После этого жгут необходимо протащить сквозь стену с учетом длины наружной части, рассчитанной ранее.

Далее все материалы необходимо уложить в штробу, соблюдая следующие правила:

• Шланг дренажа должен располагаться под наклоном по всей длине трассы;
• Дренаж должен располагаться слева от трубок на выходе из штробы при подключении к внутреннему блоку;
• Медные трубки диаметром до 10 мм можно аккуратно гнуть вручную. Для труб большего диаметра необходимо использовать трубогиб.
• Уложенную в штробу трассу необходимо закрепить при помощи монтажной ленты и зафиксировать дюбелями. Необходимо контролировать, чтобы коммуникации не выступали за пределы штробы, так как это может вызвать трудности при проведении отделочных работ.
• Для проверки трассы желательно выполнить опрессовку системы – закачку из баллона азота под давлением. Это поможет проверить целостность системы и герметичность монтажа.

После опрессовки нужно удалить из системы остатки жидкости и можно выполнять подключение блоков и заправку хладагента.

Для проведения опрессовки в систему нужно закачать азот и оставить его на 30 минут. После чего можно слить азот и просушить систему

После проверки работы системы можно приступать к закрытию штробы строительной смесью.

После проведения опрессовки, а еще лучше после заправки хладагентом и проверки работы кондиционера, можно закрывать штробу строительной смесью

Строительную смесь нужно выбирать в зависимости от материала, из которого изготовлены стены. Для кирпичной и бетонной стены идеально подойдут смеси на основе цемента. С выбором оптимального времени для монтажа кондиционера ознакомит , прочитать которую мы советуем всем потенциальным покупателям оборудования.

Выводы и полезное видео по теме

Правила прокладки трассы кондиционера, материалы и оборудование, необходимые для проведения работ:

Прокладка трассы кондиционера – очень важное мероприятие, так как от правильности выполнения работ во многом зависит производительность и долговечность эксплуатации климатического оборудования. Большую часть работ вполне возможно выполнить своими руками, для этого не требуется каких-либо особенных навыков и специального оборудования.

Если пойти дальше, то можно самостоятельно провести опрессовку и заправку системы, но тут уже нужно тщательно продумать и определиться, стоит ли тратить средства на приобретение дополнительного оборудования или прибегнуть к услугам монтажников.

Но экономия средств и так будет очевидной, ведь прокладка трассы – достаточно дорогое мероприятие, особенно, если используется штробление и трубы прячутся в стены.

Хотите поделиться собственным опытом, полученным в ходе устройства трассы для кондиционера? Располагаете полезными сведениями по теме статьи, которыми стоит поделиться с посетителями сайта? Пишите комментарии, пожалуйста, в находящемся ниже блоке, размещайте фотоснимки и задавайте вопросы по теме статьи.

Монтаж трассы кондиционера – поэтапная инструкция

Главная » Кондиционирование » Монтаж трассы кондиционера – советы и рекомендации

Кондиционирование

Автор Евгений Апрелев На чтение 5 мин Просмотров 5к.

Процесс монтажа основного блока, и прокладка трассы кондиционера не представляет из себя особых сложностей, и может быть выполнен собственноручно домашним умельцем. При условии наличия некоторых знаний технического характера и определенного набора инструментов.

Если со знаниями все просто – здравый смысл, вдумчивый подход и использование профильных интернет-ресурсов восполнит большинство пробелов в познаниях. То с инструментами немного сложнее – понадобятся дорогостоящие электроинструменты нескольких видов. Поэтому стоит быть готовым к пополнению кладовки новыми мужскими игрушками – для мастеровитых мужчин это будет только в радость. Есть еще вариант взять напрокат, но… тут уж «хозяин – барин».

[contents]

При желании сэкономить на приспособлениях не обойтись без оплаты труда наемных работников, стоимость которого может приравняться к первому варианту.

Содержание

1. Преимущества прокладки скрытой трассы перед коробами
2. Последовательность прокладки трассы, на что обратить внимание в первую очередь
3. Советы и рекомендации

Преимущества прокладки скрытой трассы перед коробами

Прокладка межблочных коммуникаций и дренажной системы в коробах имеет несколько преимуществ перед закладкой в стены:

• Трудоемкость. Прикрутить к стене пластиковый короб проще, чем возится со штроборезами, болгарками и перфораторами.
• Отсутствие пыли. По сравнению с резкой штробы в бетоне пыль от десятка отверстий покажется совсем незначительной.
• Скорость. С работой можно управиться за пару часов.

На первый взгляд кажется, что короб – идеальное решение. Но если копнуть глубже, то выяснится, недостатки перевешивают кажущиеся очевидные достоинства:

• Трасса дренажа должна иметь уклон не менее трех градусов в сторону слива. Это значит, что на метр длинны получится перепад по высоте от 3 сантиметров. При расстоянии в три метра это будет уже 9 см и такой перекос сразу будет бросаться в глаза – эстетика сильно страдает.
• Коробов будет идти два штуки параллельно друг другу – электрический провод необходимо прокладывать отдельно от прочих инженерных коммуникаций. Итого – два короба шириной минимум 6 и 2 сантиметра каждый займут приличную часть стены. Картину не повесить, обои не переклеить и даже навесную полку под книги не приспособить.
• Если будет принято решение организовать слив дренажа в канализацию, то короб придется тянуть уже по всей квартире, а тут получится уже совсем печальный вид.

После того как будут сопоставлены плюсы и минусы этих двух методов монтажа и мысленно обыгран конечный результат, то недостатки скрытого монтажа отступят на второй план. Они просто будут восприниматься как неотъемлемая, немного неприятная особенность, когда прокладка трассы кондиционера осуществляется в толщу стенки.

Последовательность прокладки трассы, на что обратить внимание в первую очередь

Суть порядка укладки не меняется, даже если закладка трассы под кондиционер ведется в стену – просто добавится несколько операций

1. Прорезка штроб под уклон от 3-х градусов в сторону спуска дренажа. Чаще всего достаточно проделать канаву шесть на шесть сантиметров, чтобы туда поместились все трубки.
2. Затяжка трубок и питающего кабеля в защитную гофру. Обратите внимание – продаются гофротрубы как с протяжкой (гибкая проволока в трубе по всей длине) так и без. Нужно брать с протяжкой – к этой проволочке можно привязать все то, что необходимо затащить в гофру и вытянуть за ее другой конец.
3. Закрепление снаряженной гофры в штробе. Используются специальные стяжки, которые забивают на дне канавы с интервалом около сорока сантиметров.
4. Замазка цементирующим раствором. Но сначала нужно собрать всю систему и произвести испытательный запуск, дав поработать кондиционеру несколько часов в полную мощность.
5. Окончательная отделка цементного шва.

То есть дополнительно нужно будет просто прорезать в стене канаву для укладки, а потом ее замазать. Да, пыли будет много, но и результат стоит того – стена как была свободной до работ, такой и останется после.

Советы и рекомендации

• Будет лучше, если коммуникации перед укладкой в штробу поместить в отдельную гофротрубу. В случае необходимости из нее с легкостью можно будет вынуть отдельный элемент для ремонта или замены. И также легко уложить на место.
• Избегайте поворотов канавки под прямыми углами. На таком крутом повороте может возникнуть засор или излом. Лучше сделайте два угла по сорок пять градусов.
• Не забывайте отделять электрокабель гофрой. Во-первых – так требует норматив «Правила устройства электроустановок», а во-вторых – вам же будет безопаснее.
• Старайтесь обеспечить наименьшую протяженность – производительность по холоду будет выше. В паспорте на кондиционер указывается длинна в 15 метров и при этом заявляется определенная холодильная мощность. Некоторые производители могут заявить максимальная длина трассы кондиционера ихней торговой марки составляет 25 м или 30, да еще и при мощности в 7 кВт. Не обольщайтесь – 7 кВт будет при 15 метрах, которые являются стандартом при измерении параметров устройства.
• Для резки бетона можно воспользоваться комплексом болгарка-перфоратор. Но лучше будет приобрести, одолжить или взять напрокат штроборез. От перфоратора останутся рваные края, бетон будет выкрашиваются и отслаивается, а пыли поднимется немеряно. К штроборезу же возможно подключить промышленный или домашний пылесос и грязи станет меньше. Главное не забывать во время работы регулярно очищать мешок пылесоса.

Монтажные работы

Как самостоятельно установить центральное кондиционирование воздуха

В то время как 87 процентов домохозяйств в США используют тот или иной тип кондиционирования воздуха, центральные системы кондиционирования воздуха пользуются наибольшим спросом как из-за удобства, так и из-за доступности. Если вам нужно переключить переключатель для охлаждения всего дома, вы можете задаться вопросом, можно ли установить его самостоятельно. И ответ: вы определенно можете. Вот как безопасно и правильно установить центральное кондиционирование самостоятельно.

Фото ElasticComputeFarm Лицензия CC0

Как работает центральный кондиционер?

Центральный кондиционер использует воздуховоды и регистры (отверстия) для подачи холодного воздуха по всему дому. По сути, система втягивает воздух снаружи, охлаждает его, а затем проталкивает по воздуховоду по всему дому.

Центральные кондиционеры бывают двух типов: сплит-системы и комплектные. Сплит-система включает в себя наружный блок и внутренний шкаф, в то время как упакованный тип находится в шкафу снаружи или на крыше вашего дома. Комплектные устройства — это те, которые могут также функционировать как нагреватель с добавлением электрических нагревательных змеевиков или газовой печи.

Если в вашем доме нет воздуховодов для поддержки вашей новой системы, вам придется подумать о некоторых ремонтных работах, чтобы установить кондиционер в вашем доме. Однако, если вы замените старый блок на обновленный и энергоэффективный, вы можете увидеть значительную разницу в своих счетах за электроэнергию.

Современные блоки потребляют на 50% меньше энергии для работы, чем те, которые производились всего десять лет назад, что делает новый блок отличным вложением для большинства домовладельцев. Конечно, выбор системы правильного размера также повлияет на ваши затраты на электроэнергию, поэтому выбор подходящей системы имеет решающее значение.

Профессионально установленная центральная система кондиционирования воздуха

Здесь вы найдете дополнительную информацию о профессионально установленной центральной системе кондиционирования воздуха, включая плюсы и минусы.

Преимущества профессионально установленной центральной системы кондиционирования воздуха

Несмотря на то, что есть много проектов, которые вы можете удовлетворительно сделать своими руками, бывают случаи, когда лучше нанять профессионала для выполнения этой работы. Вот несколько преимуществ сертифицированного специалиста по HVAC, который устанавливает и обслуживает вашу новую систему кондиционирования.

Домовладельцу запрещен ручной труд

Если вы делаете работу своими руками, вы можете ползать под своим домом, поднимать тяжелые детали, готовить место для установки, заливать бетон, карабкаться на крышу или выполнять множество других физических задач. Наем профессионала избавляет вас от необходимости делать что-либо, кроме как подписать работу и оплатить счет.

Беговая работа не требуется

В дополнение к физическим аспектам установки нового кондиционера многие домовладельцы нанимают профессионала, чтобы им не приходилось беспокоиться о бумажной работе. В большинстве мест местные органы власти требуют разрешений на многие проекты по благоустройству дома, включая замену или установку крупногабаритных приборов, таких как домашние системы отопления и охлаждения.

Подрядчики и специалисты по ОВиК могут получить для вас соответствующие разрешения, что упростит работу в отношении сроков и сделает все быстрее.

Профессиональное техническое обслуживание

При установке большинства новых систем специалисты по HVAC предлагают планы технического обслуживания этих систем. Если компания устанавливает ваше новое устройство, они уже знакомы с ним и могут вернуться и проверить все, когда домовладелец попросит об этом. Кроме того, многие установочные пакеты включают специальный план технического обслуживания для обеспечения долговечности и безопасности вашего устройства.

Недостатки профессионально установленной системы кондиционирования воздуха

У найма монтажников кондиционирования воздуха есть несколько недостатков.

Повышенная стоимость

Хотя ваш подрядчик может договориться о более низкой ставке для вашего кондиционера в зависимости от его бренда и отношений с производителем, вы все равно будете оплачивать затраты на оплату труда по установке устройства. Вам также может потребоваться финансирование предустановочных работ, включая заливку бетонной плиты или внесение изменений, чтобы соответствовать новой сборке на вашей крыше. Тем не менее, профессиональный установщик справится с деталями работы.

Трудно найти компанию с хорошей репутацией

Тем домовладельцам, которые живут в сельской местности, может быть сложно найти профессионала, который готов и может приехать для установки новой центральной системы кондиционирования воздуха. В то время как жизнь в сельской местности имеет много преимуществ, доставка и установка предметов не входит в их число!

Фото ElasticComputeFarm Лицензия CC0

Центральные системы кондиционирования воздуха, сделанные своими руками

Здесь мы рассмотрим преимущества и недостатки самодельного пути с центральной системой кондиционирования воздуха. Важно помнить об этих вещах, когда вы изучаете, как установить центральное кондиционирование воздуха самостоятельно.

Привилегии для самостоятельной установки кондиционера

Для тех, кому не терпится сделать работу своими руками, есть несколько привилегий, чтобы сделать это в одиночку. Вот основные положительные преимущества самостоятельной установки нового блока переменного тока.

Преимущество № 1: Снижение затрат

Хотя стоимость кондиционера, скорее всего, выше, если вы покупаете его самостоятельно (многие компании пользуются значительными скидками у производителей кондиционеров при покупке напрямую у бренда), вы сэкономите на затраты на установку при самостоятельном выполнении работ.

Конечно, выполнение работы может занять больше времени, но что касается оплачиваемых часов, вы никому не платите из своего кармана.

Привилегия № 2: Изучение чего-то нового

Многим домовладельцам нравится выполнять проекты самостоятельно, поскольку для этого им нужно больше узнать об используемых материалах и процессах. Если вы планируете обслуживать свой собственный блок переменного тока, имеет смысл установить его с нуля.

Кроме того, развитие этих технических навыков может привести к тому, что вы сможете распознавать проблемы с вашей системой и потенциально устранять их самостоятельно.

Привилегия № 3: Выбор потребителей

В то время как большинство компаний, занимающихся HVAC, рекомендуют конкретную марку или тип кондиционера, домовладельцы, которые закупают и устанавливают свои собственные, имеют полный контроль над процессом. Если вы найдете бренд, который вам нравится, но в вашем местном магазине HVAC его нет, вы можете сделать все своими руками и все равно получить конкретный продукт, который вы хотите.

Недостатки самостоятельной установки кондиционера

Вот недостатки самостоятельной установки кондиционера:

Недостаток № 1: Процессы оформления документов требуют времени

Особенно для домовладельцев, которые не знакомы с работой в своем доме и его электрических системах, может быть сложно ориентироваться в системе разрешений для нового блока переменного тока. В большинстве районов требуются разрешения как для самих блоков, так и для любых корпусов или платформ, которые необходимо установить для их установки. стоимость, и какие требования вам придется выполнить.

Недостаток № 2: Продолжительность работы

Когда вы работаете над проектом в одиночку, это может занять намного больше времени, чем если бы опытная команда занималась деталями. Особенно, если вы не знакомы с работой HVAC, вам может потребоваться намного больше времени, чтобы установить новый кондиционер, чем подрядчику и команде.

Кроме того, вы не будете получать заработную плату за свои часы, а это означает, что ваше время может стоить больше, чем если бы вы платили кому-то другому за это.

Недостаток № 3: Требования к сертификации

Если вы имеете дело с удалением старого блока переменного тока или установкой нового, который требует добавления хладагента, вам потребуется специальный сертификат, чтобы справиться с этим самостоятельно. Вы можете получить сертификат EPA, но вам придется подготовиться и сдать экзамен, а также заплатить взнос.

Вы также должны иметь ту же карточку сертификации, чтобы приобрести дополнительный хладагент для нового блока, который может быть заправлен неправильно.

Где найти центральный кондиционер

Проще всего найти центральный кондиционер для покупки в Интернете. Однако это не всегда лучший вариант из-за потенциальных затрат на доставку. Для некоторых систем переменного тока могут потребоваться дополнительные расходы на перевозку, в зависимости от того, откуда и куда они доставляются, и вам может потребоваться помощь людей, которые помогут вам разгрузить устройство, если компания по доставке не поможет с этим.

Помимо онлайн-покупок, есть еще несколько способов купить центральный блок переменного тока:

• Обратитесь в местную компанию по отоплению и охлаждению. Они могут помочь вам найти и заказать устройство (и, возможно, даже организовать доставку), которое соответствует вашим потребностям и вашему дому.
• Проверьте продукты или рекомендации в местном хозяйственном магазине
• Заказ через местный магазин товаров для дома. Они могут даже заказать специальное устройство, которое вы хотите.
• Обратитесь к местным подрядчикам за рекомендациями. Может быть местный источник для блоков переменного тока, к которому у вас, как у домовладельца, не было бы доступа.

Где бы вы ни нашли свое устройство, вы захотите убедиться, что оно находится в хорошем рабочем состоянии или что оно совершенно новое. Допустимо купить и установить подержанный блок переменного тока, но тогда вы рискуете, что он выйдет из строя или будет менее энергоэффективным, чем недавно приобретенная модель.

Фото falco Лицензия CC0

Как установить центральную систему кондиционирования воздуха самостоятельно

После того, как вы приобрели и доставили новый блок переменного тока, пришло время его установки. На этом этапе вам нужно решить, где его установить, начать процесс сборки и добавить хладагент. Вот следующие шаги.

Где установить блок

Очевидно, что ваш центральный блок кондиционирования воздуха должен быть установлен снаружи, а затем подключен к воздуховоду вашего дома. Но есть два варианта установки новой системы. Вы можете либо залить бетонную подушку, либо установить устройство на крыше.

Везде, где вы решите разместить систему, это место должно иметь достаточный поток воздуха, быть в стороне, чтобы не создавать лишнего шума, но также должно быть доступно для обслуживания, а также позволять правильно расположить и подключить устройство.

Обеспечение энергоэффективной установки

Даже если в вашем доме уже есть воздуховоды для поддержки вашего нового кондиционера, важно убедиться, что воздуховоды надежно герметизированы. В конце концов, холодный воздух, выходящий из воздуховодов, означает, что в ваш дом поступает меньше свежего воздуха, а также более высокие затраты на электроэнергию, поскольку вы также охлаждаете под домом!

Вы также не хотите провисания или изгибов воздуховодов, так как это может повлиять на производительность системы. Проверка воздуховодов может включать в себя посещение подвала под вашим домом или даже снятие пола, чтобы убедиться, что все подключено правильно.

Вопросы безопасности при самостоятельной установке системы кондиционирования воздуха

Если у вас уже есть блок переменного тока, который вы хотите заменить, необходимо учитывать некоторые особенности. Во-первых, вам необходимо восстановить весь оставшийся хладагент из вашего старого устройства. Для этого вы должны иметь сертификат EPA по обращению с хладагентом или найти кого-то, кто сделает это для безопасного удаления старого материала.

Конечно, если вы покупаете новый блок, в котором уже есть хладагент, вам может не понадобиться покупать больше. Однако для неправильно заправленного устройства потребуется дополнительный хладагент, что может поставить вас в безвыходное положение, когда вы собираетесь его установить.

Попытка удалить хладагент без надлежащей подготовки опасна, и мы не рекомендуем домовладельцам пытаться самостоятельно выполнять эту часть установки или удаления кондиционера.

Уход за блоком переменного тока с течением времени

Со временем ваш новый блок переменного тока потребует регулярного обслуживания и даже ремонта. Вы должны часто заменять (или чистить) воздушные фильтры, ежегодно проверять змеевик испарителя (и очищать его по мере необходимости), очищать систему от мусора и проверять наличие утечек хладагента.

Другие распространенные проблемы, которые могут возникнуть с кондиционерами, включают проблемы с термостатом, проблемы с дренажем, забитые фильтры и низкий уровень или утечку хладагента. Решение этих вопросов выходит за рамки этой статьи, но во многих случаях наем профессионала может быть экономически выгодным и менее напряженным, особенно если вы сами не разбираетесь в HVAC.

Подключение системы кондиционирования воздуха

Подключение системы включает в себя размещение самого блока в нужном месте и его крепление, будь то на подушке на уровне земли или на опоре на крыше. У вас также могут быть внутренние компоненты для установки, в зависимости от конфигурации блока переменного тока и если вы решите обновить воздуховод или термостат.

Вам также потребуется:

• Настроить правильную длину линии хладагента
• Обеспечьте правильную длину дренажного трубопровода
• Подключение электрических линий
• Подключение термостата
• Удаление загрязнений из линий хладагента
• Заправьте новый кондиционер хладагентом (если он еще не заправлен)
• Запустите тест, чтобы убедиться, что все работает правильно

Несмотря на то, что для большинства домашних мастеров данное руководство может быть неясным, к вашему новому кондиционеру прилагается как руководство по установке, так и схемы, на которых указано, где и какие элементы необходимо подключить. Тем не менее, некоторые знания в области электрики и систем ОВК помогут убедиться, что установка идет по плану.

После установки: проверка системы

После установки системы вы сможете настроить термостат и включить его. Вентилятор и компрессор должны работать эффективно; это означает, что воздух дует по воздуховоду и кажется достаточно прохладным.

Даже если агрегат работает нормально, в любой момент могут возникнуть распространенные проблемы, такие как утечка хладагента, ненадлежащее техническое обслуживание и отказ электронного управления. Вот почему мы рекомендуем прибегнуть к профессиональной помощи при установке вашего нового блока или, по крайней мере, проверить вашу ручную работу, чтобы обеспечить долговечную, энергоэффективную и безопасную установку домашнего блока переменного тока.

Вот и все. Теперь вы знаете, как установить центральное кондиционирование самостоятельно. А теперь похлопайте себя по спине и приступайте к работе!

Домашний кондиционер | Работающие линии хладагента | Как | DIY

Домашний кондиционер

Прокладка линий хладагента и подключение раструбов конденсатора к домашней системе переменного тока. Функционирование и срок службы недавно установленного коммерческого или бытового кондиционера зависят от качественного монтажа медных труб. Концы труб должны быть всегда герметизированы, чтобы предотвратить ненужное попадание мусора и влаги. Срок службы системы значительно сокращается, а кислотная смесь, накапливающаяся в системе, вызывает повреждение основного компрессора. Кроме того, гарантия на домашний кондиционер 9В этом случае код 0201   становится недействительным при проверке неисправного компрессора. Обращение с мягкой медью

Змеевики из мягкой меди являются предпочтительным типом для большинства установок бытового кондиционирования воздуха из-за гибкости и простоты обращения. Трубу легко перегнуть, а в некоторых случаях перепаять и заблокировать капиллярные соединения. Вы обнаружите такие проблемы, как нехватка хладагента во внутреннем блоке домашнего кондиционера и, в свою очередь, критическая нехватка масла обратно в компрессор. Поэтому не сгибайте трубы вручную под углом более 35°. Используйте только специально изготовленные гибочные станки, такие как пружины и гибочные гидравлические опалубки

Кондиционирование воздуха в помещении

Выбор мощности блока кондиционирования воздуха, способного управлять тепловыми нагрузками в помещении, должен производиться опытными подрядчиками по кондиционированию воздуха в помещении . Недостаточная мощность блока кондиционирования воздуха будет означать увеличение времени работы, что приведет к увеличению счетов за электроэнергию. В свою очередь, слишком большой размер системы кондиционирования воздуха вызовет колебания температуры в помещении во время работы. Проблемы с тягой из-за слишком мощного воздуховыпускного отверстия также вызовут комфортное охлаждение проблемы. Перед установкой нужно многое учесть, и, возможно, лучше обратиться к подрядчику по установке кондиционеров .

Монтаж трубопровода

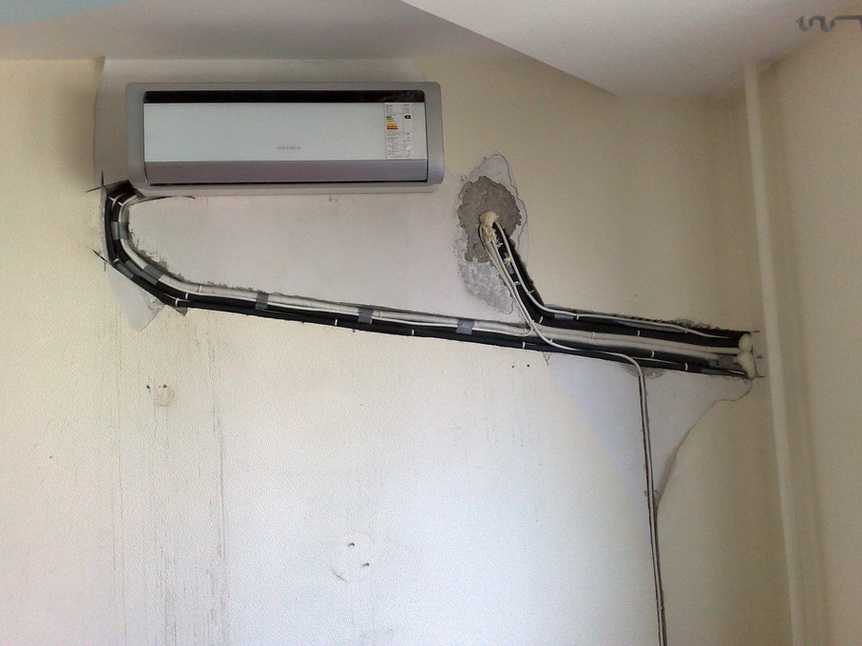

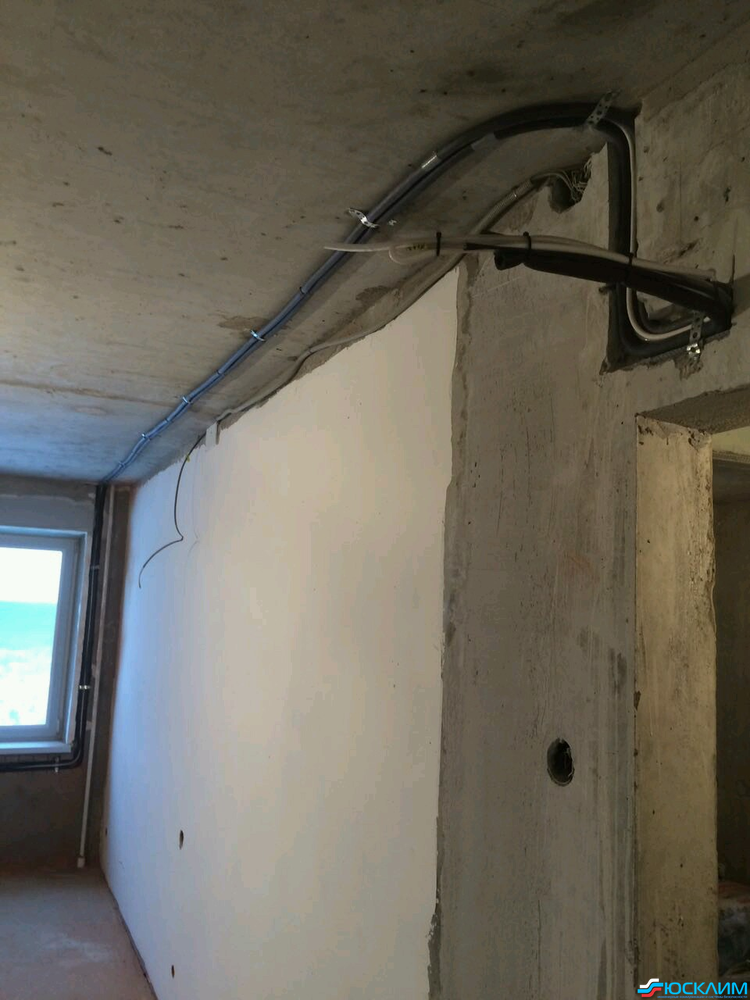

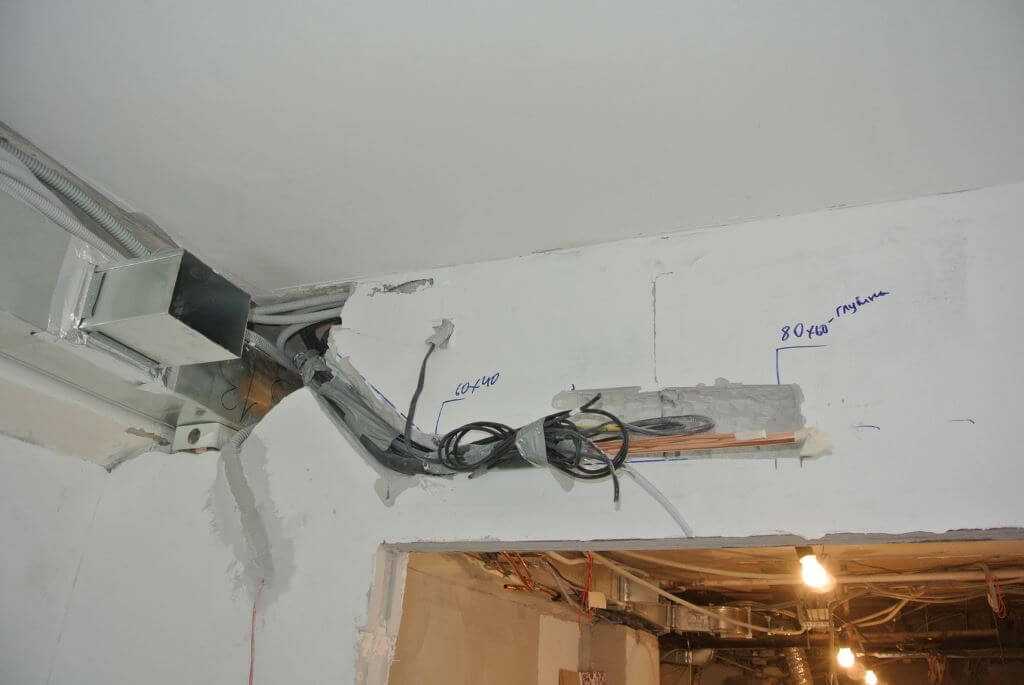

После того, как будут сделаны все отверстия для доступа, проложите напорную и всасывающую медные трубы по выбранному маршруту. Если вы выполняете более одной пайки, рекомендуется продуть трубопровод бескислородным азотом во время пайки. Накопление окисления внутри трубопровода вызовет проблемы с маслом хладагента и приведет к отказу компрессора. После того, как труба будет спущена, ее необходимо утеплить футеровкой. После того, как вся труба будет изолирована, протяните соединительные кабели связи и силовые кабели. Защитите все соединительные службы с помощью правильного типа опор в зависимости от установки. Обязательно следуйте инструкциям производителя по электромонтажу и рассмотрите возможность использования экранированного кабеля связи, чтобы предотвратить помехи от других кабелей.

Установка конденсатора

На металлические ножки конденсатора следует установить антивибрационные напольные крепления. Систему кондиционирования воздуха всегда лучше устанавливать непосредственно над полом из соображений дренажа и обслуживания. Настенный кронштейн — еще один вариант, который можно использовать, когда прямой монтаж на полу невозможен. Настенные кронштейны бывают разной грузоподъемности, поэтому обязательно выберите правильный тип для конденсаторного блока. Используйте антивибрационные прокладки на кронштейне, чтобы уменьшить вероятность того, что соседняя стена будет поглощать шум при работе.

Подсоединение к конденсатору

Для подсоединения трубопровода к конденсатору вам понадобится набор инструментов для развальцовки. На рынке представлены различные типы инструментов для развальцовки. Хороший инструмент для развальцовки сэкономит вам время и деньги, поэтому инвестируйте с умом. Не забудьте снять латунные развальцовочные соединения с сервисных клапанов конденсатора перед развальцовкой трубопровода. Установите латунные развальцовки на соответствующие трубы и развальцуйте концы труб. После завершения привинтите латунные соединения обратно к сервисным клапанам конденсатора. Используйте динамометрический ключ, чтобы не перетянуть и не расколоть раструбы.

Окончательный ввод в эксплуатацию

После установки латунных раструбов на наружной стороне и внутренней трубы настало время проверить соединения под давлением.
