Пристройка нового фундамента к старому своими руками: технология соединения

Содержание:

1. Сложности при соединении оснований
2. Жёсткий способ соединения фундаментов
3. Соединение фундаментов с использованием деформационного шва
4. Строительство столбчатого фундамента для пристройки
5. Ленточный фундамент для деревянной пристройки
6. Лучший материал для пристройки
7. Видео о присоединении фундамента

Необходимость соединить старый и новый фундамент возникает при строительстве пристройки к уже существующему дому: это самый простой способ увеличить полезную площадь дома, если добиться прочного и надёжного соединения. Для пристроек могут использоваться разные типы оснований, и во всех случаях приходится выбирать правильный вариант соединения основания. Как пристроить новый фундамент к старому, и какие способы соединения могут использоваться при строительстве?

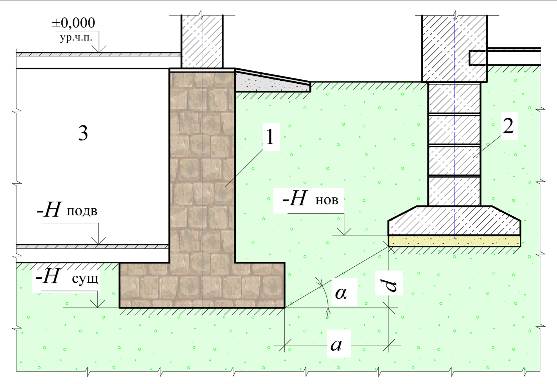

Сложности при соединении оснований

Ответов на вопрос, как правильно пристроить фундамент, может быть несколько, так как выбор конкретных решений напрямую зависит от самого дома. Если вы собираетесь делать пристройку в только что построенном своими руками здании, связка фундаментов будет не такой, как при присоединении пристройки к старому дому. Рассмотрим основные варианты связок:

• Если здание было построено давно, оно успело пройти все этапы усадки и прочно заняло своё место в грунте. В этом случае пристройку с ленточным или плитным основанием уместнее всего соединять жёсткой сцепкой – соединении на основе общего арматурного каркаса.

Оно создаётся путём просверливания отверстий в бетоне, и в них вставляются арматурные стержни. Такое решение используется не так часто, так как оно подходит только для непучинистых грунтов с высокой несущей способностью.

• Если дом только что закончен, и процессы усадки будут идти ещё несколько лет, потребуется строить новый независимый фундамент с деформационным швом. Он позволит соединить две части здания, но при этом обеспечить компенсацию любых воздействий во время усадки. Деформационный шов также служит теплоизолятором, дополнительно закрывая нижнюю часть дома от проникновения холода.

Второй вариант чаще всего используется на пучинистых грунтах, на которых трудно предугадать, как будет проходить усадка, и какое влияние она будет оказывать на основание дома. Построить пристройку с деформационным швом – значит, обезопасить её от трещин в основании, и она сможет прослужить очень долго.

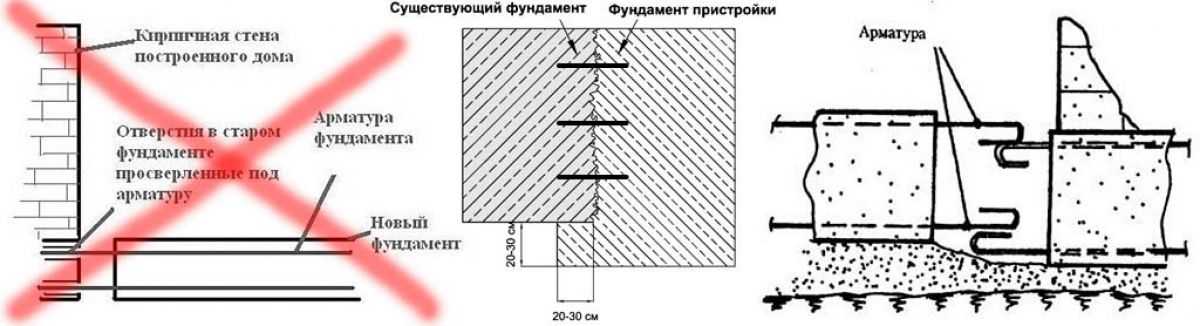

Жёсткий способ соединения фундаментов

Если вы приобрели старый дом, желательно заранее как можно подробнее расспросить прежних владельцев обо всех особенностях и времени постройки дома. Сложнее всего, когда здание было построено очень давно, и за время службы успело сменить несколько хозяев. Будет трудно найти информацию о том, когда проводился капитальный ремонт фундамента, и какой тип основания использовался для этого сооружения.

Чтобы это проверить, копается траншея вдоль дома, после чего нужно оценить глубину заложения фундамента и определить его состояние. Если он ещё достаточно прочен, и ему нескоро потребуется ремонт, можно начинать подготовку к строительству новой комнаты. Подготавливаются чертежи с указанием размеров нового помещения, расположением дверей и окон, а также иной информацией.

Чтобы обеспечить прочное соединение старого фундамента с новым, нужно сделать следующее:

1. В старом фундаменте сверлятся отверстия из расчёта 20 штук на квадратный метр. Диаметр отверстий должен на несколько миллиметров превышать диаметр арматуры, а глубина отверстий высчитывается по формуле: диаметр арматурного стержня нужно умножить на 35. В результате фундамент будет подготовлен к закладке новой арматуры.
2. Под новое основание копается котлован, после чего в него насыпается толстая песчаная «подушка» – утрамбованный слой, повышающий несущую способность фундамента. По краям котлована устанавливается опалубка, после чего можно укладывать арматурный каркас.

Арматурные штыри соединяются между собой специальной вязальной проволокой. Использовать сварку нежелательно, так как места скрепления металлических прутьев будут беззащитными перед коррозией.

3. Подготовленный каркас и опалубка заливаются бетоном. Важно, чтобы слой был цельным, в нём не должны присутствовать воздушные пустоты. Пространство между арматурой нужно протыкать палкой в нескольких местах, раствор также можно утрамбовать при помощи вибратора.

Высохшее основание будет полностью монолитным и прочно соединённым со старым фундаментом дома. Такая пристройка получит надёжную опору, и любые изменения в её основании будут отражаться и на фундаменте дома. Единое основание – надёжный, хотя и достаточно трудоёмкий выбор.

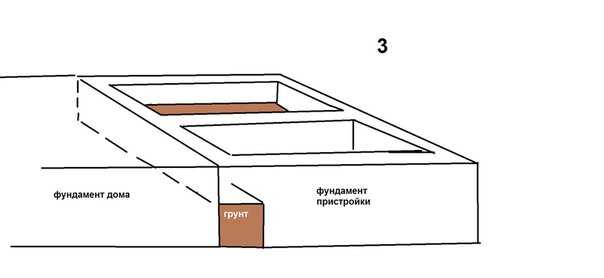

Соединение фундаментов с использованием деформационного шва

Как пристроить новый фундамент к уже существующему, если строительство здания только что закончилось, а хозяева поняли, что потребуется ещё одна комната. В этом случае потребуется сооружать новое основание с деформационным швом. Строения также будут соединены друг с другом, но если усадка будет идти неравномерно, она не повлияет на основание ни основного дома, ни пристройки к нему.

Практика строительства очень похожа, но есть одно очень важное отличие. Нельзя использовать соединение при помощи арматуры, единственный вариант, как пристроить фундамент к существующему основанию – подготовить деформационный шов.

Он представляет собой обычную доску, толщина которой составляет 2-5 см. Её оборачивают рубероидом, полиэтиленом или другим материалом, устойчивым к воздействию влаги, после чего она размещается в пространстве между старым и новым основанием.

Новый фундамент заливается бетоном на арматурный каркас, строительство практически не отличается от первого варианта. Однако после застывания бетона деформационный шов убирается, а пространство заполняют утеплителем и монтажной пеной. Это относительно эластичные материалы, поэтому при колебаниях грунта и вовремя усадки они не позволят появиться трещинам в основаниях здания и пристройки к нему.

Это очень простое в исполнении решение, которое позволит решить множество проблем. Деформационный шов снижает риск повреждения фундамента в результате подвижек грунта, и здание с пристройкой сможет прослужить намного дольше. Такой шов нужен обязательно: если о нём не позаботиться, уже через несколько лет зданию потребуется капитальный ремонт с демонтажем полов.

Строительство фундаментов чаще всего ведётся в осенний период. В самом конце строительного сезона можно залить основание дома, после чего оно в течение полугода будет усаживаться, и после этого можно будет спокойно перейти к дальнейшему строительству.

Строительство столбчатого фундамента для пристройки

Как пристроить фундамент к старому фундаменту, если предполагается возведение простой каркасной пристройки? Это достаточно простое решение, так как каркасные строения стоят очень недорого и возводятся быстро, а из-за небольшого веса для них достаточно облегчённого фундамента. Обычно для этого применяют монолитные железобетонные столбики или металлические винтовые сваи, которые тоже обойдутся относительно недорого.

Установить лёгкое каркасное строение будет нетрудно. Прежде всего, рассчитываются размеры пристройки и количество столбов, которые потребуются, чтобы выдерживать вес пристройки. Обычно они располагаются на расстоянии 1-1,5 метра друг от друга, кроме того, их обязательно ставят в углах и во всех местах, на которые будет оказываться повышенная нагрузка.

Бетонные столбики можно изготовить из асбестоцементных труб, которые вкапываются в землю на уровне ниже промерзания грунта, а можно использовать обычные бетонные блоки. Асбестовые трубы будут служить, в данном случае, несъемной опалубкой.

Ещё один вариант – столбики из кирпича, построить кладку будет нетрудно, и она окажется очень прочной. Мелкозаглублённое основание используется только для самых лёгких сооружений, и если вы хотите возводить пристройку из брёвен или других прочных материалов, лучше построить для них ленточный или плитный фундамент.

На столбы укладывается гидроизоляция, после чего на них можно располагать нижнюю обвязку каркаса и продолжать строительство. В местах соединения стен пристройки и самого дома также обеспечивается деформационный шов из гидроизолированных досок или других материалов, а впоследствии это место прочно утепляется и закрывается монтажной пеной.

Преимуществ у столбчатого основания достаточно много:

• Строится оно быстро. Поставить несколько бетонных столбиков можно намного быстрее, чем заливать ленточное основание, а потом много дней ждать полного высыхания бетона. Столбики можно не заливать: если строится небольшая каркасная пристройка, будет достаточно обычных бетонных блоков.
• Не требуется привлекать помощь других людей. Установить столбики можно постепенно, справиться с этой работой будет не так уж сложно в одиночку. Но есть и минус: чтобы столбы оставались на одном уровне, не стоит слишком затягивать со строительством после их установки.
• Это недорогое решение. Стройматериалов потребуется немного, кроме того, иногда основание пристройки можно соорудить из того, что осталось на участке после основного строительства.

Ленточный фундамент для деревянной пристройки

Брус и бревно – самые распространённые материалы для возведения лёгких пристроек: они доступны по цене, помогают создать уют в жилом помещении, кроме того, это самые экологичные материалы. Для пристроек из этих материалов чаще всего выбирается ленточное основание, изготовленное с деформационным швом или жёсткой стяжкой. Такое сооружение представляет собой армированную бетонную ленту, которая заливается на подушке из песка и щебня.

Ленточный фундамент проще всего соединить с уже существующим основанием, может использоваться как метод жёсткого соединения, так и деформационный шов. Но есть и ещё одно решение: если вы сами строите дом, вы сможете заранее предусмотреть расположение в нём пристройки и внести её в проект. В этом случае фундамент для неё может быть подготовлен сразу, а после завершения его усадки только останется реализовать оставшуюся часть проекта.

Ленточное основание строится быстро, возводится оно следующим образом:

1. Площадка под пристройку должна быть подготовлена к строительству: её нужно выровнять и очистить от строительного мусора. После разметки территории подготавливается траншея на глубину основного фундамента.
2. По краям новой ленты устанавливают опалубку, а по дну прокладывается арматурный каркас. Многое зависит от правильного армирования, так как ему предстоит выдерживать вес постройки.
3. По всей длине нового фундамента заливается раствор. Ленточное основание желательно полностью заливать за один раз, иначе оно не будет настолько прочным. После этого оно должно полностью просохнуть.

Готовую ленточную основу пристройки закрывают многослойной гидроизоляцией: для этой цели можно использовать рубероид и битумную мастику. Защита стен от влаги необходима независимо от материалов строительства, так как любые стены будут постепенно разрушаться, если они будут находиться в экстремальных условиях.

Лучший материал для пристройки

Из чего построить пристройку к дому, чтобы обойтись минимальными затратами и получить прочное сооружение? От стенового материала и типа кровли напрямую зависит тип фундамента, а его строительство всегда требует очень больших расходов. Каждый тип материалов предъявляет свои требования к основанию дома, выбирать можно из следующих вариантов:

• Каркасная пристройка – лёгкое сооружение из бруса, обшитого листовым материалом: ОСП-плитами, фанерой, сэндвич-панелями и т. д. Каркасное строительство допускает использование мелкозаглублённого столбчатого фундамента – это самый лёгкий и дешёвый вариант. Пространство между столбиками объединяется забиркой – небольшой стенкой из кирпича, после чего здание приобретёт законченный и опрятный вид.
• Газобетонная пристройка – распространённый вариант для деревянного дома. Газобетонные блоки требуют сооружения прочного ленточного основания, так как они тяжелее деревянного каркаса, хотя при этом легче многих других материалов. Для небольшой газобетонной пристройки будет достаточно мелкозаглублённого основания.
• Кирпичная пристройка – самый тяжёлый и дорогостоящий вариант. Кирпичная кладка строится на века, поэтому она нуждается в прочном монолитном основании, способном выдерживать её вес. Плитный или ленточный фундамент сам по себе стоит дорого и требует много труда, но все затраты окупятся тёплым, просторным и комфортным домом.

Желательно выбирать тот же тип основания, что был использован для основного дома. В этом случае их будет намного проще соединить, и в дальнейшем не возникнет больших проблем с неравномерной усадкой. Однако возможно это далеко не всегда.

Строительство пристройки – ответственная работа, требующая наработанных навыков. Перед началом работы нужно подготовить полный проект, который должен быть согласован в местных градостроительных органах. Если это не было сделано, возведение пристройки признают незаконным и владельцу придётся платить большие штрафы.

Чтобы избежать неприятностей, лучше консультироваться со специалистами на каждом этапе и готовить проект, соответствующий всем установленным стандартам. Проработанное соединение фундаментов обеспечит строению прочность и максимальную долговечность.

Как связать два фундамента между собой: старый и новый

Содержание

1. Особенности соединения фундаментов
2. Способы и этапы соединения оснований
3. Жесткое соединение оснований
4. Создание деформационного шва
5. Материалы для фундамента

По причине нехватки бюджетных средств или времени часто построенная недвижимость оказывается не соответствующей желаемой площади. И тогда владелец начинает планировать ее расширение до нужных размеров. Достигается оно путем возведения различного рода пристроек: жилых комнат, гаража, веранды, террасы и иных. Основная задача при этом разобраться, как связать два фундамента между собой, чтобы получить целостную конструкцию, которая станет основой прочного и долговечного дома.

Особенности соединения фундаментов

Самое главное, что важно учесть домовладельцу — фундамент пристраиваемого сооружения должен соответствовать фундаменту основной постройки. Экономия здесь не уместна. Не рекомендуется ставить пристройку на столбы, если сам дом стоит на железобетонной ленте. Кроме того, проектируя новый фундамент, важно соблюдать ширину ленточного основания или габариты и глубину столбов в диапазонах построенного ранее дома.

Причиной тому, что основания строений должны быть одинаковыми, является их различное взаимодействие с грунтами и, соответственно, отличие в усадке. Во избежание возникновения трещин и других нарушений целостности конструкции, не стоит пренебрегать этим правилом. Соблюдение же идентичной глубины фундаментов позволит избежать перекосов строений.

Способы и этапы соединения оснований

Существуют различные способы, как связать старый и новый фундамент дома. Для начала необходимо решить: будет ли у пристройки автономное основание или же строения будут соединяться единым основанием.

Существуют следующие методы соединения фундаментов:

Жесткое соединение оснований

Одно из самых надежных. Наиболее часто выбираемый домовладельцами способ. И, хотя выполнить такое соединение достаточно сложно, полученный итог оправдает вложенные силы и финансы. Особенно хорошо метод подходит для привязки к фундаменту дома, расположенного на сложном грунте, а также для построек повышенной этажности. Зная технологию и порядок этапов выполнения работ, используя качественные материалы, осуществить жесткую связку домовладельцу под силу самостоятельно. При этом соединение ленточных оснований и оснований из плит имеет отличия.

Связка ленточных фундаментов осуществляется в ряд следующих этапов:

1. Сначала необходимо откапать фундамент построенного объекта по той стороне, по которой планируется производить соединение. Копать необходимо до самого его начала в глубину на 2 метра до образования траншеи. Далее на самом ее дне формируется подушка из песка, которая подвергается трамбовке и поливу водой.
2. Следующий этап предполагает создание в стоящем основании отверстий под арматуру, для которых предусмотрены соответствующие диапазоны диаметра и глубины. Для середины ленточного основания отверстия бурят на глубину ¾ его ширины, для основания в углах — на пол метра. Рекомендуется шахматный порядок расположения отверстий.
3. Далее в отверстия, которые в глубину пробурены на 3/4 от ширины ленточного фундамента вбивается арматура, имеющая прорезь, в которую вставляется расклинивающий древесный элемент. В другие отверстия вбивается 14миллиметровая арматура с периодическим профилем.
4. Последний этап подразумевает изготовление каркасной конструкции для будущего фундамента. Для этого используются арматурные части, вбитые в фундамент построенного дома. Для соединения различных частей оснований необходимо предусмотреть специальные выпуски, которые в дальнейшем свариваются между собой.

Плитные фундаменты жестким способом можно связать только, если они достаточно большой толщины – 40 см и более или если они имеют выступы плиты от цокольной части.

Как правило, их оставляют в случаях планирования возведения газобетонных построек. Размер выступа должен быть не менее 30 см, чтобы была возможность оголить арматуру с целью приварить в будущем новое основание.

В результате жесткого метода связки получаются надежно между собой скрепленные фундаменты, образующие цельную конструкцию. Однако обязательно необходимо учесть, что данный способ соединения подходит лишь для тех построек, которые примерно одинаковы по весу между собой. В случае же пристройки более легкой конструкции, например, деревянной веранды, привязка фундамента к существующему фундаменту будет иной.

Создание деформационного шва

Другим способом как связать старый и новый фундамент дома является способ деформационного шва. При этом два основания создаются отдельно один от одного, не образуя цельное конструктивное строение. Данный метод предполагает возведение у стены, к которой планируется пристройка, железобетонного ростверка, а между двумя основаниями уложить материалы гидроизоляции либо теплоизоляции. Основной смысл — создать между строениями слой деформации, сводящий к минимуму возможность разрушений в период естественной усадки.

Рассчитывая производить соединение с помощью создания шва деформации необходимо держать ориентир на основные почвенные показатели, а также на возможные нагрузки пристраиваемого объекта на участок. Проектируя фундамент, необходимо учитывать поправку на потенциальную усадку. Поэтому будущее основание должно быть заложено немного большей высоты, чем старое, поскольку построенная конструкция спустя некоторый промежуток времени даст усадку на глубину фундамента жилого дома. Как правило, по причине малого веса пристройки, применяя данный вид соединения, создают фундамент из столбов.

Также, как вариант, пристройку можно поставить на подушку, сделанную из бетона. Отливают ее прямо на месте работ. Для этого готовые сваи требуется предварительно пропитать. В качестве пропитки может быть использована мастика, гидроизоляционные материалы или другие защитные пропитки. Далее сваи устанавливают непосредственно в форму и бетонируют.

Расстояние от одного столба до другого варьируется от 1 до 1.5 метров и зависит от габаритов и массы будущего строения, а их высота от того, на каком уровне предусмотрено расположение пола пристройки.

До этого уровня столбы подрезают. Затем к ним крепят обвязку строения. Примерно через два-три дня можно приступать к самому строительству, что значительно сокращает сроки работ.

Материалы для фундамента

Разобравшись с особенностями, а также методами как привязаться к старому фундаменту, необходимо изучить вопрос, какие материалы понадобятся для его изготовления.

1. Цемент. Бетон представляет собой один из самых прочных материалов, используемых для возведения строительных оснований. В его состав входит цемент и различного рода наполнители. От качества последних зависят свойства бетона, которыми он может обладать. Любой представленный на рынке цемент промаркирован специальным образом. Прочность обозначается буквой «М» и трехзначным кодом, отражающим максимальный вес, который способен выдержать 1 см3 смешанного с песком и застывшего материала. Наличие добавок отражается буквой «Д». Наиболее часто для строительства жилых домов используется цемент с маркировкой М400-Д20, добавки которого позволяют создавать основания, наиболее устойчивые к грунтовым водам и погодным изменениям
2. Песок. Данный материал также входит в состав бетонной смеси. Помимо прочего из него создают песчаные подушки. Для смесей используется кварцевый мелкий песок. Чтобы иметь представление, сколько песка потребуется для бетона, необходимо произвести следующие расчеты – умножить количество цемента на 3, а полученное число на 1,2 для создания запаса.
3. Щебень. Используется при строительстве здания на влажных грунтах, когда возникает необходимость дополнительного отделения основания от почвы. Подушка из щебня защищает фундамент от воздействий низких температур и влаги. В некоторых случаях из щебня изготавливается подбетонка. При его смешивании с цементом марки М100-150 получается легкий быстро застывающий бетон,
4. Арматура. Хотя бетон способен выдержать высокое давление, но он слаб на изгиб, что приводит к нарушению его целостности при внешних воздействиях. Чтобы этого не происходило, в фундамент монтируется арматура из стали, которая удерживает в одном положении конструкцию, препятствуя проседанию, растягиванию или появлению трещин. Железобетон прочнее бетона, потому популярен для использования в строительной отрасли. Во избежание появления коррозии, арматура должна быть закрыта не менее 6сантиметровым слоем бетона. Прутья арматуры проволокой соединяются в сетку или при помощи сварки в монолит. Чаще других используются прутья диаметром 10 мм, а также насечки, увеличивающие сцепление с цементом. Диаметр используемых для арматуры прутьев полностью зависит от веса здания: чем оно тяжелее, чем больше диаметр. Для больших строений подойдут прутья 16 мм.
5. Изоляционные материалы. Изоляцию от внешних воздействий требуется применять для любых типов оснований. От этого напрямую зависит прочность, долговечность и необходимость проведения ремонтных работ фундамента. Чтобы знать, как создать теплоизоляцию, необходимо иметь представления о требованиях к ней. К основным характеристикам теплоизоляции относятся: устойчивость к влажности, способность выдерживать высокое давление, низкая теплопередача, возможность монтажа своими силами, защита для гидроизоляции, доступная цена. Несмотря на широкую представленность теплоизоляционных материалов всем требования соответствуют только два из них: экструдированный пенополистерол(ЭППС) и керамзитовый гравий. ЭППС изготавливается из той же массы, что и пенопласт. Благодаря иному способу обработки, получается материал однородный по структуре, который не крошится и не сдавливается. Гравий изготавливается из обожженой глины, имеет форму овала, не повреждает гидроизоляцию.

Изоляционный материал засыпается в предварительно подготовленную траншею, затем тщательно утрамбовывается. При этом изолируется основание строения не только по бокам, но и его части снизу и сверху, поскольку отделить от проникновения воды и теплопотери требуется весь фундамент целиком.

Изоляционные материалы могут быть представлены в виде рулонов, обмазочных и напыляемых субстанций. Использование изоляционных материалов предотвращает появлению плесени и грибка.

Прочитанный материал дает представление о том, как привязаться к фундаменту своими руками. Для этого не нужно быть опытным строителем, обладающим специальными навыками. Достаточно изучить особенности соединения оснований, выбрать метод связки в зависимости от веса будущей пристройки, закупить необходимые материалы и инструменты.

Деталь для соединения нового фундамента с существующим

Билл

Вопрос:

Как новый фонд соединяется с существующим?

Ответ:
Приведенная ниже деталь представляет собой типичное соединение между новым и существующим фундаментом. Деталь требует, чтобы вся горизонтальная арматура была просверлена и залита эпоксидной смолой в существующее основание и фундамент. Для жилищного строительства большая часть этой горизонтальной арматуры представляет собой стержни №4. Глубина просверленных отверстий варьируется в зависимости от диаметра дюбелей, для стержней № 4 глубина составляет от 4 до 6 дюймов.

Дюбели предназначены для соединения старого и нового бетона таким образом, чтобы их соединение стало неразрывным. Некоторые инженеры требуют, чтобы края существующих оснований и фундаментов, где встречается новый и старый бетон, были шероховатыми. Даже некоторые требуют применения связующего агента для усиления связи.

Поскольку большинство оснований и фундаментов покрыты гидроизоляцией, гидроизоляцию необходимо удалить и очистить, чтобы обеспечить сцепление бетона с бетоном. Невыполнение этого требования приведет к слабому соединению и может привести к протечке воды.

Более длинная сторона дюбеля, также называемая соединением внахлест, рассчитывается путем умножения диаметра стержня в дюймах на 40. Для стержней № 4 требуется лабораторное соединение длиной 20 дюймов.

Во время заливки убедитесь, что эти точки соединения очень хорошо провибрированы, чтобы убедиться, что нет сот или оголенной арматуры.

Нажмите здесь, чтобы оставить комментарий

Присоединяйся и напиши свою собственную страницу! Это легко сделать. Как? Просто нажмите здесь, чтобы вернуться к Got Question? .

• Главная
• Бетонный блог
• Есть вопрос?

• Home Construction

  • House Framing
  • Window Framing
  • Shear Wall

• Estimating

  • Building Material List
  • Concrete Estimator
  • Steel Estimator

• Home Improvement

  • Window Replacement

• Фермы

  • Roof Truss Design
  • Truss Calculation
  • Build Roof Trusses
  • Steel Roof Truss

• Footing

  • Concrete Footing
  • Footing Design
  • Footing Detail
  • Continuous Footing
  • Deck Footing

• Фундамент

  • Фундамент дома
  • Типы фундамента
  • Фундамент для сарая
  • Фундамент для гаража

• Concrete Form

  • Styrofoam Form
  • Sonotubes
  • Form Prices

• Slabs

  • Concrete Slab
  • DIY Concrete Slab
  • Pouring Concrete Slab
  • Slab Leveling
  • Slab Insulation

• Ремонт бетона

  • Ремонт фундамента
  • Ремонт осадки

• Бетононасос

  • Бетононасос

• Plans

  • Home Addition Plans
  • Addition Blueprint

• Driveways

  • Cement Driveways
  • Driveway Forming

• Patios

  • Concrete Patio Design
  • Cement Patio
  • Cement Оценка патио

• Несущие конструкции

  • Стальные балки
  • Конструкция стальных балок
  • Двутавровые балки
  • Steel Tube
  • Steel Channel
  • Angle Iron Sizes
  • Steel Plate Weight
  • Plate Prices
  • Metal Deck

• Landscaping

  • Greenhouses

• Patio Cover

  • Metal Patio Cover
  • Деревянное покрытие патио

• Информация

  • Свяжитесь с нами
  • Отказ от ответственности
  • О нас
  • Конфиденциальность
  • Бетонные основания
  • Косоуры строительных лестниц

Привязать новые стены фундамента к существующим? Как? | Разговор с подрядчиком

Существующий дом с 48-дюймовым подпольем, 8-дюймовым CMU на сплошном фундаменте 8h x 16w получит пристройку.

Пристройка будет иметь подпольный фундамент из формованного и залитого бетона, 8-дюймовые стены на фундаменте того же размера, что и существующие. В двух местах мы соединим новое со старым.

Что вы порекомендуете для структурной связи нового стены к существующим, на этих тройниках?

Я подумал о парочке.

Разметьте стык на существующей стене, просверлите и выбейте торец, чтобы обнажить как можно больше сердцевины. Расположите арматурный стержень с крюками горизонтально, чтобы крюки вошли в стержни. Крючки не могут быть очень длинными, но длинные концы, встроенные в новую стенку, должны быть длиной 40d. Залить суповой смесью так, чтобы крит проник в полости. Небольшое сопротивление сдвигу, не большое напряжение.

Просверлите сквозные отверстия диаметром 3/4 дюйма в существующей стене, по одному на ряд блоков снизу вверх. Проденьте в новую стену стержни с резьбой длиной 1/2 дюйма, минимум 40 диаметров заделки в новой стене, используйте кусок плоского стального стержня в качестве большой шайбы на внутренней стороне существующей стены, затем закрепите гайками и шайбами, когда бетон затвердеет. Некоторый сдвиг, довольно хорошее напряжение.

Кстати, это делается в почве, которая представляет собой чрезвычайно устойчивый гравий. Существующий фундамент существует уже более 25 лет и не имеет никаких проблем с растрескиванием или осадкой.

Сохранить
Делиться

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

1 — 7 из 7 Сообщений

Независимо от спецификации инженера….

Сохранить
Делиться

Как правило, в зависимости от того, что указывает инженер-строитель, вам не нужна жесткая связь между старым и новым. Это должно быть гибкое соединение, и существуют анкеры, специально предназначенные для этого применения.

Сохранить
Делиться

Да ладно, это вопрос «сделай сам». Я предлагаю вам перейти на сайт DIY.

Сохранить
Делиться

Я, наверное, делаю двадцать таких в год. Редко делайте что-то большее, чем головной сустав. Время от времени, если боковое давление кажется высоким, я прикалываю проволоку фермы к существующей, но это бывает редко.

Я не видел инженерных спецификаций для этого типа соединения. Не говорю, что их нет, просто сам не видел. Если у вас достаточно бокового давления, чтобы разрушить стену на стыке, блок в любом случае не подходит для вашей стены.

Другой вариант усилить соединение — сделать угол и проложить новый блок параллельно существующему блоку на несколько футов, чтобы придать новому углу дополнительную прочность, но я сомневаюсь, что у вас возникнут какие-либо проблемы в любом случае.

Сохранить
Делиться

закрепите опоры арматурой, чтобы предотвратить вертикальное смещение, а затем просто используйте головку для части стены, так как бетонная стена свежая и будет давать усадку по мере медленного отверждения. Проволока через соединение мало что сделает. В случае возникновения трещины их можно вскрыть и отремонтировать или заделать.
