Как присоединить патрон к проводам: Как подключить патрон к проводам

Подключение патрона для лампочки — способы крепления

Самостоятельное подключение патрона для лампочки – мероприятие вполне доступное и не требующее особых навыков или профессиональных познаний.

Однако важно правильно выбрать патрон, а также соблюдать нормы и правила подключения электрического устройства.

Подробнее об этом читайте далее в статье.

Содержание

Маркировка электрических патронов

Электрический патрон является устройством, при помощи которого лампочка фиксируется на осветительном приборе и осуществляется контакт с электричеством.

Маркировкой определяется максимальная нагрузка, мощность и напряжение.

Принцип функционирования всех патронов одинаков, а основные отличия представлены габаритами устройства и конструктивным исполнением:

  • Патроны с резьбой Эдисона предназначены для вкручивания обычных ламп накаливания и люминесцентных ламп, имеющих встроенный стартер, а также галогеновых цокольных ламп. Устройство маркируется «E5», «E10», «E14», «E27» и «E40».
  • Патроны для люминесцентной лампы и подсветки бокового типа в многоуровневых подвесных гипсокартонных потолках. Устройство маркируется «G5», «G13», «2-G13», «G20» и «G23».
  • Патроны под галогеновые лампы с мощностью не более 50Вт монтируются в растровые или спотовые светильники. Устройство маркируется «G3.9», «G5.3», «GX5.3», «GU5.3», «GY5.3» и «GU10».
  • Патроны под двух-цокольные галогеновые лампы с мощностью 50-1000Вт относятся к категории ламповых держателей и применяются в торшерах, подъездных светильниках и в осветительных приборах для придомовой территорий.

Цифрами, которые выставляются после «E», обозначаются показатели диаметра цокольной части в миллиметрах, а после буквы «G» – расстояние от одного контакта до другого.

Устройство

Все выпускаемые на сегодняшний день патроны состоят из нескольких основных элементов:

  • цилиндр-корпус наружный с резьбовой гильзой;
  • донная часть;
  • вкладыш, выполненный из керамики.

Подача электрического тока на цокольную часть лампочки осуществляется посредством пары латунных контактов и специальных крепежных планок, имеющих резьбу.

Патрон – устройство

Как подключить патрон для лампочки

Правила установки или подключения электрического патрона могут незначительно варьироваться в зависимости от конструктивных особенностей используемого устройства.

Перед выполнением самостоятельной замены патрона в осветительном приборе обязательно обеспечивается электробезопасность посредством отключения в электрощите автоматов, отвечающих за питание электрического прибора.

Слишком часто выходят из строя лампы? Не стоит винить производителя. Почему перегорают лампочки и как решить эту проблему – тема данной статьи.

Как утилизировать разбившуюся энергосберегающую лампочку, читайте тут. Не забывайте о мерах безопасности.

Знаете ли вы, что такое лампа ДРЛ? Где ее использовать и как правильно подключить, читайте далее.

Обыкновенный электрический патрон

Значительное количество осветительных приборов функционирует посредством обычных патронов, подключаемых в соответствии со следующими несложными рекомендациями:

  • зачистка изоляционного материала с концов проводов примерно на полтора сантиметра;
  • крепление проводов на задней детали патрона;
  • загиб зачищенных концов проводов в небольшие колечки, в которые будет входить клеммный винт устройства;
  • обмотка оголённой части проводов специальной изоляционной лентой;
  • фиксация проводов винтами с квадратными прокладками на клеммах изолятора электрического патрона.

На заключительном этапе изоляционной лентой доматываются провода, что позволит задней части патрона надёжно фиксироваться, после чего прикручивается цокольная часть.

Работоспособность установленного патрона проверяется после вкручивания лампочки и подачи напряжения.

Патрон с клеммами

Клеммные патроны характеризуются наружным расположением клемм, поэтому процесс подключения не потребует предварительной разборки устройства.

Винтовые зажимы или клеммные колодки позволяют выполнить быстрое и простое подключение, осуществляемое посредством заклёпок.

Такие устройства невозможно отремонтировать, поэтому при выходе их из строя обязательно выполняется грамотная замена патрона.

Безвинтовой электрический

Такой вариант патрона отличается неразборным корпусом с попарными отверстиями, в которые устанавливаются предварительно зачищенные провода. Фиксация осуществляется пружиной и латунными пластинами, что полностью исключает выпадение проводов. Пружинный контактный зажим упрощает монтаж и повышает стабильность конструкции.

Это самый быстрый способ подключения, характеризующийся высоким уровнем надёжности и долговечности с сохранением работоспособности при соблюдении номинальных показателей мощности подключаемых ламп.

Как подключить к электрическому патрону розетку

При необходимости подключить электрическую розетку на 220В к стандартному патрону можно дополнительно запитать параллельно ещё пару проводов. В этом случае нужно быть готовым к обесточиванию розетки при выключении света.

Подключение жил

Способы крепления

В настоящее время практикуется несколько вариантов закрепления электрического патрона, которые отличаются как составными элементами, так и уровнем сложности самостоятельного выполнения.

За токоподводящие провода

Выполнять подвешивание одиночных патронов можно на токоподводящих проводах. При монтаже патрон нужно разобрать, освободить контактные зажимы и вынуть вкладыш, после чего провода вставляются в зажимы, а патрон собирается.

В обязательном порядке осуществляется дополнительная фиксация провода, что предотвратит перегиб или обрыв жилы. Зажим проводов производится при повороте нижней корпусной части патрона.

Крепление электрического патрона за токоподводящий провод

В процессе такого монтажа очень важно контролировать параметры глубины, а также правильность расположения провода между контактными зажимами.

На трубке

Закрепление на специальной трубке из металла является самым распространенным и достаточно надёжным способом, позволяющим осуществлять самостоятельное подвешивание тяжелых осветительных плафонов.

На металлическую трубку могут навинчиваться добавочные гайки, посредством которых и производится фиксация арматуры осветительных приборов, элементов дизайна или плафонов.

Преимуществом такого способа является то, что вся нагрузка перераспределяется исключительно на металлическую трубку, а внутри пропускаются стандартные токопроводящие провода.

Втулкой

Использовать подключение втулкой целесообразно при фиксации патрона в настольной лампе или настенном светильнике. Допускается применение металлических или пластиковых трубчатых втулок. Основным недостатком такого способа является риск деформации пластмассовой втулки в результате длительного нагрева.

При фиксации резисторной металлической втулки нужно помнить, что присоединительная патронная резьба не всегда нормирована, поэтому может потребоваться выполнение подгонки.

С безвинтовыми контактными зажимами

Особенностью такого крепления является накручивание на резьбу трубки донной части, после чего токопроводящие провода закладываются внутрь, и защелкивается корпус-цилиндр.

Конструкция с безвинтовым типом контактных зажимов отличается ремонтопригодностью, поэтому отремонтировать вышедший из строя патрон вполне возможно самостоятельно.

При выборе современного способа освещения необходимо знать, как подключить лампу дневного света самостоятельно. Об этом пойдет речь в статье.

Устройство и принцип работы люминесцентной лампы описан в следующем материале.

Ремонт разборного электрического патрона

Неработающие электрические патроны в некоторых, несложных случаях, вполне могут быть самостоятельно отремонтированы:

  • Разобрать корпус и произвести осмотр контактов, расположенных под откручиваемой крышкой.
  • Произвести проверку медных контактных пластин на отгиб, окисление или покрытие ржавчиной, образующейся в процессе эксплуатации в помещениях с повышенными показателями влажности.
  • Зачистка контактов при помощи наждачной бумаги или тонкого напильника, а также осторожный подгиб контактов до нужного уровня.
  • Осмотр контактных винтовых крепежей, расположенных с обратной стороны керамической донной части, их подчистка и осторожное подтягивание.

Успешность проведенных ремонтных работ определяется тестированием после вкручивания и включения лампочки.

Ремонт электрического патрона с безвинтовыми контактными зажимами

Патроны «Е27» с безвинтовым типом контактных зажимов, предназначены исключительно для монтажа в светильниках или другом осветительном оборудовании, но иногда характеризуются не полным соответствием диапазонам по номинальному сечению.

Технология проведения ремонтных работ:

  • спиливание защелки до площадки основания корпуса электрического патрона;
  • изготовление латунной или металлической защелки толщиной в 0,5 мм и последующий сгиб заготовки в соответствии со стандартной формой;
  • загнутая сторона заводится в донную часть патрона и производится загиб оставшегося участка в соответствии с контуром держателя;
  • накручивание донной части патрона на крепежную трубку и подсоединение проводов.

Электрические патроны по праву являются одним из наиболее важных элементов любых современных осветительных приборов. Вид и конструкция патрона должны обязательно соответствовать типу лампы, поэтому нужно ориентироваться на маркировку и учитывать качественные характеристики такого устройства.

Видео на тему

Как подключить люстру с 2, 3, 4 и более проводами своими руками, схемы

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Содержание статьи

  • 1 Подготовка: прозвонка и определение фаз на потолке
    • 1. 1 Провод заземления
    • 1.2 Ищем фазы и ноль
  • 2 Провода на люстре
    • 2.1 Подключение к двойному выключателю
    • 2.2 Как подсоединить люстру к одинарному выключателю
  • 3 Правила соединения проводов
  • 4 Подсоединение китайской люстры
  • 5 Подключение галогенной люстры (с пультом и без)

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

  • игнорировать — если провода такого цвета (или похожего) нет на потолке,
  • подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

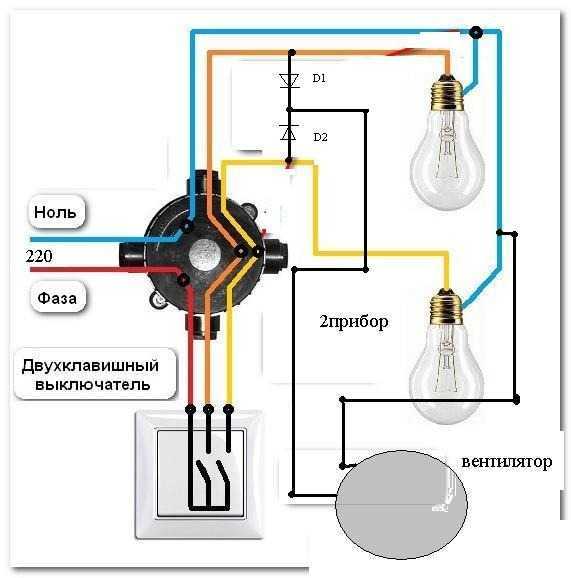

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль».  Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли».  Фазы к фазам подсоединяются в произвольном порядке.

Правильное соединение проводов в распределительной коробке описано тут.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание  или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий)  — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Как подключить розетку — провод солнечных часов

Как подключить розетку





Некоторая вводная информация перед началом работы: почему важно правильно подключить горячие и нейтральные провода неправильно, но вероятность получить удар током при обращении с розеткой, особенно при замене лампочки, выше, если вы неправильно используете горячий и нейтральный провода.

Электричество создает цепь через лампочку, проходя через металлический язычок в нижней части патрона, где находится лампочка, через лампочку и через металлическую резьбу на патроне, где лампочка вкручивается в патрон.

При правильном подключении металлические нити розетки никогда не будут горячими на ощупь и не ударят вас током, независимо от того, включен выключатель или выключен. При неправильном подключении резьба или любой проводящий металл, касающийся резьбы, в том числе внешней части розетки или нити лампочки, может привести к поражению электрическим током независимо от того, включен выключатель или выключен. Поэтому важно тщательно следовать инструкциям для горячих и нейтральных проводов.

Подключение розетки

  1. ОЧЕНЬ ВАЖНО: Убедитесь, что работающие электрические устройства не подключены к электричеству. Перед запуском выключите автоматический выключатель, извлеките предохранитель или отсоедините устройство от сети. Если у вас есть какие-либо вопросы о безопасности того, что вы делаете, обратитесь к электрику, а не выполняйте работу самостоятельно.
  2. Для выполнения этого процесса необходимо несколько простых инструментов. По часовой стрелке слева вам понадобится отвертка (плоская или крестовая, в зависимости от того, с какими винтами в гнезде вы работаете), ножницы, способные прорезать мягкий пластик (для разрезания полосок силиконовой ленты и внешнего пластика шнур с оболочкой, такой как шкив), тонкие ножницы для ткани (чтобы отрезать конец тканевой оплетки), силиконовая лента (доступна на нашем веб-сайте) (для связывания концов проволоки, покрытой тканью, чтобы предотвратить изнашивание), выдвижной нож, такой как канцелярский нож (для разрезания внешнего пластика шнура в оболочке) и инструмент для зачистки проводов с прорезями, которые соответствуют калибру используемого провода. На втором рисунке ниже показаны прорези, помеченные калибром, в инструменте для зачистки проводов.






  3. Отрежьте провод до нужной длины плюс 6 дюймов.
  4. Разберите розетку на части — колпачок, внутреннюю часть и корпус. Колпачок — это место, где провод выходит из гнезда; внутренняя часть — это часть с винтами, к которой вы прикрепляете провод, и место, где вкручивается лампочка; а оболочка — это часть, которая прикрепляется к крышке, закрывая внутреннюю часть.
    1. В наших латунных розетках в крышке и корпусе установлены картонные изоляторы. Не выбрасывайте эти детали — они предназначены для создания барьера между металлическими частями, которые в противном случае могут соприкоснуться и создать риск поражения электрическим током.
    2. Если вы используете компенсатор натяжения:
      1. Для снятия натяжения муфты сначала снимите установочный винт и отложите его в сторону. (Установочный винт — это крошечный винт в компенсаторе натяжения или в крышке гнезда, который в конце применения гнезда ввинчивается, чтобы удерживать деталь с установочным винтом в нижней части.) Затем наденьте компенсатор натяжения на провод так, чтобы резьбовая часть была обращена к концу провода, где будет проходить розетка. Подождите, пока розетка будет подключена и собрана, прежде чем вкручивать компенсатор натяжения в крышку розетки и заменять установочный винт в компенсаторе натяжения.
      2. Для снятия натяжения с винтовой крышкой отвинтите две его части и сначала наденьте внешнюю часть на провод так, чтобы более широкий конец был обращен к концу провода, где будет гнездо. Затем наденьте внутреннюю часть стороной с более короткой частью нити к концу провода, где будет гнездо. Подождите, пока розетка будет подключена и собрана, прежде чем вкручивать внутреннюю часть компенсатора натяжения в крышку розетки, а затем навинчивать на нее внешнюю часть.
    3. Затем, если у вас литая розетка, сначала наденьте кольцо, удерживающее колпачок на корпус, на провод, ориентируя более широкую неизогнутую сторону кольца к концу провода, где будет проходить розетка. В наших сплошных и бакелитовых головках нет этого кольца, поэтому этот шаг можно пропустить. Для всех типов разъемов сначала отвинтите установочный винт крышки разъема настолько, чтобы конец винта не был виден в отверстии для проводов крышки. Затем наденьте колпачок розетки на провод широким отверстием к концу провода, где будет находиться розетка.




    Слева: пример нашего шкивного шнура с литой латунной головкой и металлическим хомутом. Справа: пример нашей витой проволоки с бакелитовой заглушкой и пластиковым фиксатором навинчивания.

  5. Отрежьте необходимое количество тканевой оплетки от провода. Для нашей витой проволоки удалите 1 дюйм ткани. Для любой другой из наших проводов удалите 2 дюйма ткани. Распутайте хлопок или вискозу, постепенно срезая их самыми тонкими ножницами, которые у вас есть. Будьте осторожны, чтобы не повредить пластиковую изоляцию. Если вы надрежете изоляцию, вам нужно будет отрезать эту часть провода и заново удалить тканевую оплетку.



  6. Используйте 1,5-дюймовую самоклеящуюся силиконовую ленту, чтобы прикрепить ткань к пластиковой изоляции провода. Силиконовая лента прилипает сама к себе (немного как Saran Wrap), но не липкая. Лучше всего он будет держаться, если вы будете растягивать его, когда наматываете на проволоку. Старайтесь, чтобы область, проклеенная лентой, была как можно более плотной и узкой, чтобы лента наполовину покрывала ткань, а наполовину — пластиковую изоляцию. Это предотвратит проблемы с фитингом провода в розетке и лентой, выступающей из отверстия для проводов в крышке розетки. Для наших витых проводов закрепите каждую ножку скрутки по отдельности.






    Для шнуров с оболочкой, таких как наш шкив, вам теперь нужно будет снять пластиковую оболочку, срезав ленту с помощью выдвижного лезвия ножа, такого как канцелярский нож или другой инструмент для резки оболочки, соблюдая крайнюю осторожность, чтобы не порезать изоляцию нижележащих проводов. . Чтобы предотвратить врезание в нижележащие провода, мы рекомендуем максимально воздействовать на выдвижное лезвие ножа, чтобы оно могло прорезать толщину оболочки. Если вы надрежете изоляцию на нижележащих проводах, вам нужно будет отрезать эту часть провода и заново снять тканевую оплетку и оболочку.  Отрежьте пластик и всю внутреннюю обивку (немного бумаги и/или дополнительного пластика), оставив только внутренние провода. Обклейте неровный край обрезанной пластиковой оболочки скотчем, чтобы этот участок оставался аккуратным.




  7. Для наших параллельных шнуров вам нужно будет начать разделять плавленый горячий и нейтральный провода с помощью выдвижного лезвия ножа в прорези в середине провода, соблюдая особую осторожность, чтобы не порезать ни один из проводов, а затем разъединить два провода. пока вы не разделите их на ½ дюйма. Для всех проводов снимите ½ дюйма пластиковой изоляции с концов каждого провода, используя прорезь в головке инструмента для зачистки проводов, соответствующую калибру используемого провода. Инструмент для зачистки проводов — лучший инструмент для удаления изоляции, потому что он не режет медь, а только пластик вокруг меди. Если вы в конечном итоге потеряете медные нити, вам нужно отрезать концы, отодвинуть конец ткани и куртки, если она есть, на ½ дюйма и снова зачистить концы, чтобы у вас было полное количество медь. Вам нужно, чтобы вся медь имела безопасное соединение с розеткой.  Теперь скрутите медные нити вместе.






  8. Завяжите страховочный узел на проволоке. Следуйте по пути проводов, как показано на рисунке ниже, чтобы сделать узел. Узел помогает удерживать провода подключенными к розетке, даже если к розетке приложен некоторый вес. С нашей витой проволокой узел должен быть завязан той частью проволоки, на которой есть ткань. После того, как узел будет завязан, силиконовая лента будет сразу за узлом.

    Если вы используете 3-жильный провод, завяжите узел, используя только черный и белый провода, игнорируя зеленый провод.






  9. Сделайте крюк из конца нейтрального провода. В таблице ниже показано, какой провод горячий, а какой нейтральный.

    Определение горячего, нейтрального и заземляющего проводов
      Горячий Нейтральный Заземление
    Параллельный шнур гладкая проволока проволока ребристая нет
    Витая пара *гладкий (без полос) провод *полосатый провод нет
    Трехжильный черный провод белый провод зеленый провод
    Вилка/розетка узкий штифт/позолоченный винт винт с широким штифтом/серебро н/д

    * Это соглашение проводов солнечных часов. В проводе без солнечных часов горячий провод черный, а нейтральный белый. Sundial Wire использует соглашение с полосами/без полос, так что цвет пластика не виден через оплетку. Также в некоторых наших проводах нет полосатого провода, а есть бежевый провод, который является горячим, и белый провод, являющийся нейтральным.





  10. Наденьте крючок провода на серебряный винт в гнезде так, чтобы крючок согнулся вокруг винта по часовой стрелке. Затяните винт, убедившись, что при полной затяжке под винтом находится как можно больше меди. Это помогает продолжать проталкивать проволоку под винт, когда вы затягиваете винт, используя ноготь или ноготь большого пальца или очень маленькую отвертку, если у вас нет ногтей. Каждый раз, когда провод начинает выдавливаться из-под винта, проталкивайте его обратно, отвинчивая винт, если нужно. Если вы завинчиваете винт очень медленно, вы сможете успешно протолкнуть провод под ним.






  11. Повторите вышеуказанный процесс с горячей проволокой и золотым винтом.






  12. Поместите корпус гнезда на внутреннюю часть гнезда и прикрепите его к крышке гнезда. Для наших бакелитовых насадок колпачок и корпус свинчиваются. Для наших цельных латунных головок колпачок и корпус защелкиваются друг в друге. Как отмечалось ранее, для наших литых латунных розеток имеется кольцо, которое навинчивается на резьбу в нижней части корпуса и соединяет крышку и корпус вместе внутри.




  13. Вкрутите кольцо или внутреннюю часть навинчивающегося зажима для снятия натяжения в колпачок. Если вы используете компенсатор натяжения хомута, завинтите установочный винт, чтобы закрепить хомут на проводе. При использовании фиксатора с винтовой крышкой привинтите внешнюю часть к внутренней секции так, чтобы фиксатор зажал провод. Для обоих типов компенсатора натяжения теперь завинтите установочный винт крышки гнезда, чтобы закрепить его на компенсаторе натяжения.









ПРОВОДКА ТЕЛЕФОННЫХ РОЗЕТОК – КАК ЭТО СДЕЛАТЬ

На этой странице описывается, как подключать телефонные розетки в Великобритании
Только. Как и во всех электромонтажных работах, если вы не обучены или не имеете опыта
в таких вопросах рекомендуется обратиться за помощью к профессионалу.

Розетки могут быть установлены только на новую систему вилок и розеток. Если
ваши телефоны подключены к разъему, как показано на рисунке ниже, тогда вы
необходимо связаться с вашим поставщиком услуг обмена, чтобы иметь главный сокет
установлены. Вы можете подключать только Master Socket.

Имейте в виду, что главные сокеты со временем обновляются и могут не
быть упомянутым на этой странице. Пожалуйста, свяжитесь с поставщиком, если вам требуется
Дополнительная информация.

Инструменты
Вам также понадобятся инструменты для подключения розетки, и они должны быть в хорошем состоянии.
условие. Необходимые инструменты:

Молоток для иголок
Маленькая отвертка
Бокорезы
Длинногубцы
Knife
Krone Insertion Tool — купите на Ebay — НЕ ДЕЛАЙТЕ
купи дешевую пластиковую проволоку
вставщик.
Защитные очки

Планирование
Прежде чем начать, спланируйте маршрут кабеля. Розетки провода от Мастера
а затем следовать от сокета к сокету.

Если вы прокладываете кабель на 1-й этаж, рассмотрите возможность выхода наружу — обычно через
переднее окно — вверх по стене — и в окно спальни. Это потому что
прокладка кабеля вверх по лестнице, как правило, является проблемой и требует прокладки кабеля поверх
многочисленные двери.

Не залезайте под ковры и не прокладывайте кабели за дверями. Вершина
плинтус — хорошее место для начала.

Помните, что телефонные кабели обычно имеют трехметровый кабель.

Установка розетки
Если розетки устанавливаются после постройки дома, то монтируются на поверхность
являются лучшим вариантом. Они должны быть прикреплены к стене или плинтусу.
с соответствующими креплениями. Всегда надевайте защитные очки при сверлении.

ПРЕДУПРЕЖДЕНИЕ
— Прежде чем прикрепить розетку к стене, убедитесь, что вы выбрали положение, в котором вы не заденете скрытые трубы или электрические кабели.
Проверьте с помощью кабельного локатора — купите в магазине «Сделай сам».

Не забывайте держать розетки на достаточном расстоянии от пола, чтобы избежать повреждения оборудованием для уборки пола и чтобы можно было аккуратно вывести кабель из коробки с розетками и надеть на нее.
к плинтусу.

После того, как вы определились с расположением разъемов, аккуратно вырежьте подходящее отверстие для ввода кабеля сбоку или в основании каждого разъема с помощью острого ножа.

Установите розетки на место с помощью двух винтов и пластиковых дюбелей, поставляемых с каждой розеткой. Крепежные отверстия коробки розеток имеют прорези, что позволяет регулировать их по горизонтали и вертикали перед полной затяжкой винтов.

Кабели
В проводке домашнего телефона используется кабель, содержащий 6 одножильных проводников диаметром 0,5 мм. Важно, чтобы использовался провод такого размера, иначе хорошее электрическое соединение не может быть гарантировано, и в будущем могут возникнуть проблемы с системой.
Никогда не используйте многожильный провод, сетевой кабель или провод звонка.

Протяните кабели к гнездам удлинителей в соответствии с вашим планом. Пропустите кабель через каждое входное отверстие в гнездовой коробке и оставьте около 200 мм (8 дюймов) запасного кабеля в гнезде.

ПРЕДУПРЕЖДЕНИЕ. При закреплении кабеля будьте осторожны, чтобы не проколоть и не повредить его каким-либо образом. Поврежденный кабель может привести к неисправности. работы или повреждения системы и должны быть
заменены, не заклеены.

На прямых участках легче закрепить кабель на одном конце троса, туго натяните кабель,
закрепите другой конец, а затем вставьте промежуточные планки с интервалом примерно 300 мм (12 дюймов).

Вы также можете использовать две скобы, как показано, чтобы аккуратно удерживать изгиб кабеля на месте, а не одну скобу на изгибе.

Прямые участки Крепление к углам

Подключение розеток
Старт
на последнем сокете и заканчиваем на главном сокете. Для каждого кабеля в каждой розетке отрежьте оболочку на конце кабеля примерно на 13 мм.
(1/2 дюйма) парой бокорезов и обнажите белый нейлоновый шнур.

Захватите трос с длинными плоскогубцами (оберните шнур вокруг
наконечники, если он выскальзывает) и сильно потяните вниз, оголив провода примерно на 50 мм (2 дюйма).

Затем срежьте ненужную оболочку бокорезами. Не удаляйте ПВХ-изоляцию с самих проводов.

Закрепите аккуратно прикрепите кабельную оболочку к креплению кабеля на лицевой панели розетки с помощью нейлоновой стяжки, поставляемой с розеткой. Проденьте стяжку через прорезь/отверстие в задней части лицевой панели. Поместите кабель на место и затяните стяжку ( см. схему ниже).
Н.Б. Способы крепления кабеля могут различаться в зависимости от производителя розетки.

Разложите отдельные провода так, чтобы вы могли различать цвета. Первый идентифицированный цвет является основным цветом пластиковой изоляции, второй цвет печатается поверх первого; Например,
Зеленый/белый означает зеленую основу, белое наложение, Белый/зеленый означает белое основание, зеленое наложение.

В каждой розетке проводка ДОЛЖНА быть подключена следующим образом:

Белый/оранжевый 4 3 Оранжевый/Белый
Белый/Синий 5 2 Синий/белый
Белый/зеленый 6 1 Зеленый/белый

ПРЕДУПРЕЖДЕНИЕ. Убедитесь, что вы правильно соблюдаете цветовую кодировку. Неправильная проводка может привести к неправильной работе или повреждению системы.

Концевая заделка проводов
Для качественной заделки не требуется зачистка проводов или пайка.

Инструмент Krone (IDC — Insulation Displacement Connector) или дешевая пластиковая проводка
инструмент будет использоваться для подключения проводов к розетке.

ВАЖНО! Не пытайтесь вставлять провода ничем, кроме надлежащего
инструменты. Всегда надевайте защитные очки при использовании инструментов IDC, так как концы проводов могут
отлетать.

Крепко поддерживайте лицевую панель гнезда и держите инструмент вертикально, следя за тем, чтобы «лезвие» инструмента было повернуто правильно. Это важно, так как не только инструмент будет поврежден, но и провод не будет правильно заделан, если инструмент используется неправильно. Рекомендуется сначала потренироваться, поместив инструмент IDC на клемму без провода. В правильном положении инструмент легко скользит до фаски пластикового изолятора на клемме.

Оставив небольшой провис на проводе, поместите провод, который нужно заделывать, в соответствующий слот клеммы. Установите инструмент на место. Сильное вертикальное давление на инструмент вдавит провод в вилку разъема, и соединение будет выполнено. Вы услышите, как он встанет на место. Затем удалите лишний провод за разъемом с помощью боковых кусачек.
На картинке показан дешевый электромонтажный инструмент, если используется версия Krone, то
сторона с ножницами находится в углублении (показано справа на
картина). Инструмент Krone также автоматически отрезает запасной провод.

Если к розетке необходимо подключить два кабеля, второй провод необходимо будет вставить в тот же разъем. Каждый провод должен быть вставлен отдельно, а не оба сразу. Убедитесь, что провода полностью вставлены в вилку разъема, один над другим.
Розетка рассчитана максимум на два кабеля.

Если два провода должны быть подключены к одной и той же клемме, убедитесь, что цвета проводов каждого кабеля совпадают.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
