Как правильно накачать воздух в гидроаккумулятор насосной станции

Все владельцы поверхностных насосных станций с гидроаккумулятором рано или поздно сталкиваются с проблемой, когда воздух выходит из ресивера и станция начинает работать неправильно. Обычно сигналом о такой поломке служит прерывистая работа станции, с частым включением и выключением насоса.

На рисунке ниже можно посмотреть, как устроен гидроаккумулятор. Если за мембраной выйдет весь воздух, то давление воды растянет мембрану, заполнив водой всё внутреннее пространство. Из-за этого реле не будет нормально работать, поэтому нам необходимо снова закачать воздух!

Но некоторые типа мастера даже эту простейшую процедуру выполняют неправильно: я даже как-то наблюдал за такими, и это было забавно! На примере недавней работы я покажу, как сделать это правильно. И никаких мастеров вызывать не придётся!

Шаг первый

Если доступ к насосной станции свободный, то обслужить её можно и на месте, а если станция находится, например, как в моём случае, в узком колодце, то придётся её достать! Для этого необходимо открутить две гайки разъёмных соединений — на входе и выходе.

Шаг второй

Достаём станцию, позади ресивера находится пластиковая заглушка, которая защищает воздушный клапан (золотник) от загрязнений.

Откручиваем его против часовой стрелки. Для начала нужно проверить, не порвалась ли мембрана: для это каким-нибудь тонким штырьком необходимо надавить на клапан. Если же из него польётся вода, значит, мембрана повреждена, и её придётся менять, но об этом в другой раз!

Шаг третий

Если станция обслуживается на месте, то необходимо обеспечить расход воды. Для этого открываем любой кран — главное, чтобы вы его видели. Ну или делать это нужно ещё с одним человеком. Если вы станцию достали, то поставьте её возле слива воды, во дворе или ванне.

Теперь берём обычный насос — если есть компрессор, то вообще хорошо. Подсоединяем его к клапану на станции и начинаем качать, при этом из выхода станции или крана начнёт течь вода. Качаем до тех пор, пока вода не закончится.

Шаг четвёртый

Если у вас есть манометр, то продолжайте качать до отметки 1,2-1,5 Атм. Если манометра нет, то при использовании обычного насоса сделайте ещё 20 качков, затем отсоедините шланг и закрутите заглушку.

Шаг пятый

Закройте кран или установите станцию на место. В том случае, если вы доставали станцию, подсоедините гайку к входу и затяните её, оставив незатянутой гайку выхода. Если станция обслуживалась на месте, то нужно открутить гайку на выходе.

Теперь заливаем воду в насос, через выход, до того момента, пока не заполним его полностью. Закручиваем гайку и теперь можно включать станцию.

Заключение

После проделывания всех манипуляций, представленных выше, станция начнёт работать в нормальном режиме. Как видите, ничего сложного в этом нет, сделать это сможет практически каждый взрослый человек!

Автор публикации

Когда накачивать гидроаккумулятор воздухом? — Экономный — дом

Недавно я ремонтировал насосную станцию, и один вопрос остался неясным, когда накачивать воздухом гидроаккумулятор, до заполнения водой или после? По логике вроде бы надо накачивать до, но поискав ответ в интернете, оказалось что некоторые рекомендуют это делать после.

В общем правильно накачивать гидроаккумулятор на сухую, до заполнения его водой.

Для расчета необходимого давления в воздушной части гидроаккумулятора можно воспользоваться формулами, если считать лень, то давление воздуха в гидроаккумуляторе вычисляется по очень простой формуле, оно должно быть на 10% меньше чем давление при котором реле давления включает насос. Типовые значения минимального и максимального значений давления при котором включается и отключается насос 1,5 и 3 бара,  отнимаем от 1,5 бара 10% и получаем 1,35 бара воздуха нам надо накачать в гидроаккумулятор.

Если такой расчет вам не нравится можно воспользоваться более научным подходом:

Расчет давления воздуха в гидроаккумуляторе

Какое первоначальное давление воздуха должно быть в гидроаккумуляторе? Если Вы установили гидроаккумулятор в подвале, то его минимальное значение легко подсчитать. Надо взять высоту в метрах от подвала до верхней точки Вашей системы водоснабжения. Например, для двухэтажного дома это 6-7 метров, трехэтажного — около 10 метров, потом прибавить к этому значению 6 и разделить на 10. Вы получите необходимое значение в атмосферах. Например, для двухэтажного дома 7 + 6 = 13 / 10 = 1,3 атмосферы. Это минимальное значение давления воздуха в гидроаккумуляторе. В противном случае вода из него не будет поступать на второй этаж Вашего дома. Однако завышать эти значения не следует, иначе в гидроаккумуляторе просто не будет воды. Обычно завод-изготовитель сам устанавливает давление воздуха в размере 1,5 атм., но может случиться так, что давление воздуха в купленном Вами гидроаккумуляторе будет другое. Следует первоначально проверить его обыкновенным манометром, подсоединив его к ниппелю гидроаккумулятора и при необходимости увеличить его с помощью автомобильного насоса.

Так же учтите что гидроаккумулятор требует периодического обслуживания. В воде всегда содержится небольшая часть растворенного воздуха, и этот воздух постепенно уменьшает полезный объем груши (резиновой мембраны) в гидроаккумуляторе. На гидроаккумуляторах большой емкости как правило есть специальные клапаны для спуска этого воздуха, в небольших гидроаккумуляторах которыми обычно комплектуются бытовые насосные станции, таких клапанов нет, и для удаления воздуха из мембраны надо с периодичностью в пару месяцев проделывать нехитрую операцию.

1. Необходимо обесточить насос и слить всю воду из гидроаккумулятора, лучше всего конечно для этого предусмотреть специальный краник, ну или воспользоваться ближайшим к гидроаккумулятору краном.

2. Процедуру из пункта 1 необходимо проделывать 2-3 раза подряд.

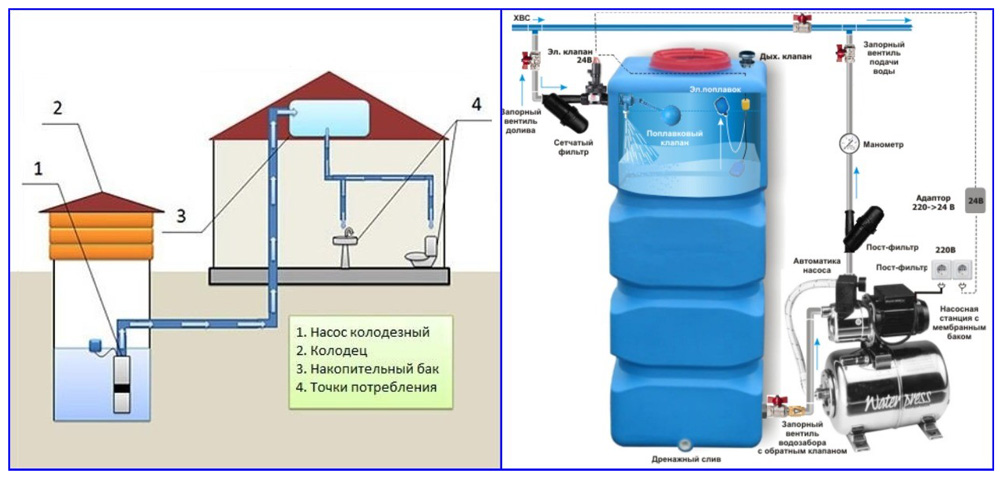

И пожалуйста не путайте гидроаккумулятор и накопительную емкость для воды, это разные девайсы, гидроаккумулятор предназначен для уменьшения количества пусков насоса, и как следствие увеличение его срока службы, а так же для защиты  от гидроударов, при отключении электричества гидроаккумулятор конечно какое-то время будет снабжать вас водой, но на многое я бы не рассчитывал. На случаи отключения электричества или поломок водопровода и нужна накопительная емкость.

Аккумулятор (Куми)‎

Автор: DrillingFormulas.Com | 9 марта 2011 г. — 9:15 | 4 апреля 2020 г. Цементирование нефтяных скважин, контроль скважин

Просмотры сообщений:
33 963

Аккумулятор или блок Куми — это блок, используемый для гидравлического управления плашечным превентором, кольцевым превентором, HCR и некоторым гидравлическим оборудованием. Есть несколько цилиндров высокого давления, в которых хранится газ (в баллонах) и гидравлическая жидкость или вода под давлением для систем с гидравлическим приводом. Основная цель этого блока — подача гидравлической энергии на штабель противовыбросового превентора для закрытия/открытия штабеля противовыбросового превентора как в нормальных условиях эксплуатации, так и в аварийной ситуации. Хранящаяся в системе гидравлическая энергия может обеспечивать гидравлическую энергию для закрытия противовыбросового превентора при управлении скважиной, поэтому объем выброса будет сведен к минимуму. Аккумулятор должен иметь достаточный объем, чтобы закрыть/открыть все превенторы, а давление в аккумуляторе должно поддерживаться все время. В соответствии с API RP53 общий объем вашего резервуара-накопителя должен быть как минимум в 2 раза больше полезного объема, чтобы закрыть все оборудование противовыбросового превентора.

Давление, основанное на системе наземной дымовой трубы 3000 фунтов на кв. дюйм, которое следует проверить на удаленной панели противовыбросового превентора и блоке koomey, указано ниже:

• Давление в коллекторе при +/- 1500 фунтов на кв. — 3,000 psi

• Кольцевой превентор на +/- 500 – 1,500 psi

• Воздух буровой установки на +/- 100 – 130 psi

Блок Koomey состоит • из 4 основных компонентов:

• Насосная система (электрические и пневматические насосы)

• Коллекторная система

• Резервуар

В соответствии с API RP 53 для каждого закрывающего устройства должно быть 2 или 3 независимых источника питания. Как правило, это следующие источники:

• Гидравлические с нагнетанием в баллонах.

• Пневматический

• Электрический

На приведенной ниже схеме показано расположение аккумулятора для наземного штабеля.

Пожалуйста, помните, что диаграмма предназначена для обучения. Он может совпадать или не совпадать с конфигурацией вашей установки. Однако концепция его одна и та же.

A: Регулятор давления используется для поддержания давления со стороны кольцевого пространства на уровне 500–1500 фунтов на квадратный дюйм

B: Регулятор давления используется для поддержания давления в коллекторе на уровне 1500 фунтов на квадратный дюйм Рамс, Кольцевой, HCR.

Красная линия для закрывающего оборудования, такого как VBR, глухие/срезные плашки, кольцевые, HCR.

Ссылки

Кормак, Д. (2007). Введение в расчеты управления скважиной для буровых работ. 1-е изд. Техас: Спрингер.

Крамптон, Х. (2010). Контроль скважины для заканчивания и внутрискважинных работ. 1-е изд. Техас: Издательство Персидского залива.

Грейс, Р. (2003). Справочник по противовыбросовым установкам и контролю скважин [recurso electronico]. 1-е изд. Paises Bajos: профессиональный паб Gulf.

Грейс Р. и Кадд Б. (1994). Усовершенствованный контроль выброса и скважины. 1-е изд. Хьюстон: Издательство Gulf.

Уотсон, Д., Бриттенхэм, Т. и Мур, П. (2003). Расширенный контроль скважины. 1-е изд. Ричардсон, Техас: Общество инженеров-нефтяников.
