Как работает заклепочник ручной и как им правильно пользоваться + видео и фото

Заклепочник можно назвать мастером сращивания различных заготовок. Для использования в домашнем хозяйстве подойдет именно ручной инструмент. В статье можно ознакомиться с тем, как работает устройство и как им правильно пользоваться.

Содержание

• По какому принципу работает заклепочник ручной
• Как устроен заклепочник ручной
• Как правильно работать с заклепочником и как подобрать расходные материалы
• Работа заклепочника: видео

По какому принципу работает заклепочник ручной

Клепание всегда было сложным и трудоемким процессом с массой недостатков и различных нюансов. Не всегда можно было во время работы подступиться к обеим сторонам сращиваемых деталей, да и физическую нагрузку нужно было прикладывать немалую. О выполнении процесса в домашних условиях не было и речи.
После того как появился заклепочник ручной, имеющий компактные размеры, стало возможным надежное соединение деталей без особых физических нагрузок. Помимо этого, в устройстве инструмента нет ничего сложного и разобраться с принципом его работы может любой желающий.

Внимание! Такого рода заклепочник обеспечивает беспроблемный доступ к обеим рабочим сторонам одновременно. Дополнительная поддержка при выполнении работы не требуется.

Единственная манипуляция, которую потребуется выполнить мастеру – проделывание отверстия для входа клепки. После этого она очень быстро закрепляется инструментом. С помощью заклепочника крепят большинство известных кровельных материалов (например профилированный лист), а также производят фиксацию уголков, труб и т.д.

Соединения, выполненные с помощью заклепок очень надежны. Они отличаются высокой виброустойчивостью. В отличии от сварки такой крепеж никогда не лопнет внезапно. Если сравнивать заклепку с винтовым соединением, то она намного выигрывает в цене. Ведь по сути – это просто небольшой кусок мягкой проволоки.

Как устроен заклепочник ручной

Состоит заклепочник из следующих деталей:

1. Головки, которая надевается на сердечник заклепки.
2. Корпуса, являющегося станиной для упора и нижней рукояткой одновременно.
3. Верхней рукоятки. Эта часть инструмента опирается на корпус при помощи оси и выполняет функцию силового рычага.
4. Рабочая втулка после сжатия рукояток сжимает цанговые кулачки. В результате их совместной работы стержень заклепки крепко фиксируется.
5. Далее, с помощью тех же цанговых кулачков, стержень вытягивается из втулки. Образуется расклепанное кольцо.
6. В то время как мастер разжимает рукоятки, конусная втулка разжимает цанговый механизм и он переходит в исходное положение.
7. Упором для пружины является крышка. При необходимости осмотра кулачков заклепочник разбирают и ее снимают.
8. В корпусе есть место для сменных головок. Их подбирают в зависимости от диаметра заклепки.

Если рассматривать в общем, то заклепочник представляет собой пистолет, оснащенный двумя механизмами:

• пружинным;
• рычажным.

Первый втягивает клепку внутрь, где она расплющивается с помощью рычажной системы. В результате детали накрепко соединяются между собой.

Каждый заклепочник имеет несколько насадок разного диаметра. Это позволяет пускать в дело элементы крепежа разной длины.

Как правильно работать с заклепочником и как подобрать расходные материалы

Работают с заклепочником так:

1. Детали, которые требуют соединения, прикладывают друг к другу и надежно (иногда с помощью магнита) фиксируют.
2. Проделывают отверстие. Его диаметр должен быть на пару мм больше размеров заклепки.
3. В получившееся отверстие вставляют расходник.
4. На заклепочник накручивают головку, по диаметру соответствующую стержню.
5. Насаживают инструмент до самого бортика и сжимают рукоятки. Если с первого раза стержень не оторвался, сжатие повторяют. Иногда требуется сделать несколько подходов.

Внимание! Получившаяся заклепка не герметична. Для образования непроницаемого соединения дополнительно используют силикон, герметик, шпатлевку и т.д.

Металл для втулки заклепок подбирают в зависимости от того, из какого материала изготовлены нуждающиеся в крепеже детали. Обычно это мягкие виды: медь или алюминий. Они легко деформируются и не подвергаются коррозии. Вытяжной стержень изготавливают из стали.

Работа с заклепочником

Размер клепок для инструмента должен соответствовать толщине материала. Для прочности подбирают минимально возможный диаметр. К тому же, выбирая в магазине заклепочник, обязательно проверяют соответствие набора головок диаметру клепок.

Совет. Не стоит соединять детали клепками большого диаметра. Это снижает прочность заготовки и придает конечному продукту неэстетичный вид.

Слишком длинное тело заклепки снижает прочность соединения. Опытным путем доказано, что лучше всего подходит длина на 1-1,5 см больше диаметра. Так заклепочник выполняет прочное и красивое соединение. Общая же длина тела заклепки может быть абсолютно разной. Ведь иногда нужно соединить достаточно толстые заготовки. Размеры сердечника особо не влияют на процесс. Главное здесь – его совместимость с головками.

Ручной или вытяжной заклепочник – очень удобный и универсальный инструмент. С его помощью можно быстро и прочно соединить детали в домашних условиях без помощи профессионалов.

Работа заклепочника: видео

Как использовать пистолет с заклепками » Изобретения и самоделки

Если вы — ремесленник определенного возраста, есть большая вероятность, что в старших классах вы познакомились с ружьями с заклепками на уроке индустриального искусства. Легкий инструмент, используемый для механического связывания листовой заготовки (обычно металлической или акриловой), эти удобные крепежные детали требуют только просверленного направляющего отверстия и некоторого ручного сжатия, чтобы отсоединить заклепку и собрать две заготовки вместе, более или менее надолго. Чаще всего их используют для воздуховодов, водосточных желобов, ремонтных работ по металлу и ремесел.

Товары для изобретателей Ссылка на магазин.

До тех пор, пока металлообрабатывающая промышленность не выпустит точечный сварочный аппарат с батарейным питанием, который можно купить за десять баксов, пистолет с заклепками может делать определенные вещи, с которыми не справится никакой другой инструмент. Самое главное, этот инструмент предлагает законный метод для соединения тонких металлических заготовок, когда у вас нет доступа или ограниченный доступ к задней стороне заготовок. Вот почему поп-заклепки иногда называют «слепыми заклепками». Использование специфично, да, но в правильной ситуации это бесценно.

Крепеж, такой как ручки и петли, является популярным использованием для заклепок, как в этом проекте класса магазина.

Электроника для самоделок вкитайском магазине.

Задняя сторона накладки видна на панели инструментов выше. Этот вид заклепок показывает, что осталось после установки заклепки.

Содержание

• Как работают Pop River Guns?
  • подсказки
• Как я могу использовать пистолет с заклепками?
• Для чего я могу использовать заклепки?

Как работают Pop River Guns?

Сама заклепка — это небольшая застежка, обычно сделанная из алюминия, с гибкой головкой и стальным стержнем, который вставляется в горло пистолета для заклепок.  Вы подаете головку крепежа в направляющее отверстие через обе сопрягаемые части, пока фланец не окажется на одном уровне с передней стороной заготовки, а затем просто сжимаете ручки инструмента вместе. При каждом сжатии «заклепка» притягивается к задней стороне, сжимаясь и расширяясь в процессе. После нескольких сдвигов стержень отрывается от головки, и вы остаетесь с круглым фланцем на передней стороне и смятой массой ковкого алюминия на задней стороне, функционирующей как гайка. Не всегда красиво — и они немного торчат — но связь довольно крепкая.

подсказки

Концепция поп-заклепки похожа на болт Молли. Как поп-заклепка, болт Молли вставляется в направляющее отверстие, обычно в стене или потолке. Вместо сжатия они активируются винтами (или «наклонными плоскостями», если вы хотите отправиться в старшую школу). В случае болтов Молли, винт затягивается, в результате чего рабочий конец крепежа расширяется в форме ножниц до тех пор, пока он не создаст широкую точку сопротивления, которая распространяется за поверхность стены или потолка и плотно фиксирует винт.

Как я могу использовать пистолет с заклепками?

Использование пистолета поп-заклепки не может быть проще.

1. Выровняйте свои сопрягаемые детали именно там, где вы хотите (если вы делаете ремонт, скорее всего, это уже сделано для вас). С-образный зажим или пружинный зажим полезны здесь.
2. Выберите сверло (обычное металлическое спиральное сверло хорошо подходит как для листового металла, так и для акрила) того же диаметра, что и головка заклепки, и просверлите направляющее отверстие через обе заготовки в области соединения. Если вы сверлите листовой металл, сначала добавьте немного масла в точку сверления.
3. Загрузите заклепку в пистолет, ствол первым. Убедитесь, что вы используете сопло пистолета с диаметром отверстия, соответствующим вашей заклепке.
4. Вставьте головку заклепки до упора в направляющее отверстие, чтобы фланец находился на одном уровне с внешней заготовкой.
5. Сожмите ручки инструмента вместе. Вы почувствуете, как сопротивление увеличивается, когда вы сжимаете.  Поддерживайте равномерное давление и старайтесь не покачивать инструмент слишком сильно.
6. Сожмите, пока не услышите щелчок — этот шум отрывается от головы.
7. Снимите ствол с горла пистолета (это может немного расстроить). Повторите по мере необходимости.

Для чего я могу использовать заклепки?

Поп-заклепки имеют ряд полезных целей по всему дому:

Ремесленные проекты. Если вы занимаетесь созданием и созданием сайтов для самостоятельной работы, вы иногда будете видеть интересные проекты, которые вы можете создать, используя заклепки в качестве основных крепежных элементов — обычно это включает в себя прикрепление металлического оборудования к другим металлическим поверхностям, но заклепки также являются одним из немногих способов, которыми вы можете легко воспользоваться. соедините два плоских листа акрила механически или закрепите металлические детали, чтобы очистить материалы, такие как акрил.

Ремонт. Допустим, у вас есть металлический стол, и одна из металлических панелей отделена от рамы.  Это часто случается. Металлический винт, вероятно, расколется, если вы попытаетесь просто прикрутить его. Вы можете попробовать гайку и болт, но во многих случаях вы не сможете вставить пальцы или инструмент, чтобы удерживать гайку, пока вы затягиваете болт. Сварка может работать, но кто хочет это сделать? Одна поп-заклепка может решить вашу проблему, и она также оставляет довольно элегантный фланец заклепки, который выглядит гораздо более профессионально и намеренно, чем громоздкая головка болта. И уродливая сторона не видна.

Воздуховоды . Осмотрите матрицу возврата холодного воздуха и вентиляционные отверстия в подвале. Представьте, что вы хотите починить неисправный шов или даже прикрепить что-нибудь к металлу. Поп-заклепка пистолет ваш ответ.

Большинство производителей заклепок продают пакеты с разнообразными заклепками разных размеров и из разных материалов. Они относительно недороги, и, если у вас нет особого назначения, полезно иметь в своем распоряжении различные крепежные элементы.  Пистолет для заклепок должен поставляться с тремя или четырьмя винтовыми соплами, чтобы соответствовать стандартным диаметрам стержней заклепок. Вы просто ввинчиваете насадку, соответствующую выбранной заклепке, а остальные удобно хранятся в резьбовых отверстиях в верхней части ручки.

Размеры заклепок: для потребителей довольно легко найти заклепки в трех категориях: легкий диаметр 1/8 дюйма (3 мм), средний диаметр 5/32 дюйма (4 мм) и сверхпрочный 3/16- дюйм (5 мм) в диаметре. Эти диаметры относятся к толщине заклепочной части крепежа. Если вы копаете глубоко, вы можете найти заклепки каждого диаметра и различной длины. Опять же, длины относятся к самой заклепке, а не к стержневой части.

• Короткие заклепки предназначены для соединения двух материалов общей толщиной до 1/8 дюйма (3 мм).
• Заклепки средней длины рассчитаны на толщину до 1/4 дюйма (6 мм).
• Длинные заклепки предназначены для материалов с общей толщиной до 1/2 дюйма (12 мм).

Поскольку при установке она должна укорачиваться, выбранная заклепка должна иметь длину не менее общей толщины заготовок, ПЛЮС в 1,5 раза больше диаметра заклепки.

Материал : большинство поп-риверов изготовлены из алюминия, который можно использовать в помещении или на улице. Некоторые алюминиевые заклепки окрашены в белый цвет, чтобы смешаться с водосточными желобами из белого металла или системами софит / фасция. Для большей удерживающей способности выберите стальную заклепку (только для внутреннего использования) или заклепку из нержавеющей стали — из нержавеющей стали можно использовать заклепки изнутри или снаружи, но они стоят дороже, чем стандартные стальные заклепки.

Алюминиевые заклепки бывают диаметром 1 / 8-, 5 / 32- и 3/16-дюймов.

Как пользоваться заклепочным пистолетом

Одной из самых популярных форм вытяжных заклепок являются заклепки, потому что они легко устанавливаются и очень прочны. Заклепки можно использовать для всего: от строительных работ до производства и капитального ремонта. Заклепки эффективны при работе с деревом, металлом и даже пластиком, но для их установки необходимо использовать заклепочный пистолет. Существуют различные типы инструментов для заклепок, и важно выбрать правильный инструмент для применения.

Как и любые вытяжные заклепки, выдвижные заклепки предназначены для установки с одной стороны заготовки. Сама заклепка состоит из металлической втулки с фланцем и оправки, которая вставляется во втулку. Когда заклепка вставляется в предварительно просверленное отверстие, заклепочный пистолет тянет оправку, разрушая тело заклепки, образуя прочное и прочное соединение, которое связывает две заготовки вместе. После завершения установки инструмент для заклепок отрывает оправку для чистой отделки. Название «заклепка» происходит от звука, который издает заклепка, когда она устанавливается, а оправка удаляется.

Чтобы правильно установить заклепку, вам нужен инструмент, который может надежно поместить заклепку в отверстие, а затем приложить соответствующее усилие, чтобы надежно установить заклепку. Если вы приложите слишком большое усилие, это может сломать заклепку или соединяемый материал. Например, заклепки используются с пластиком и плексигласом, и слишком большое давление может раздавить пластик, что может иметь катастрофические последствия, если вы хотите прочное водонепроницаемое уплотнение. Если вы используете заклепочный пистолет, который оказывает слишком малое давление, уплотнение не будет установлено должным образом и, скорее всего, выйдет из строя.

Вот почему важно понимать, как правильно выбрать заклепочный инструмент и как правильно пользоваться заклепочным пистолетом.

Правильный выбор инструментов для заклепок

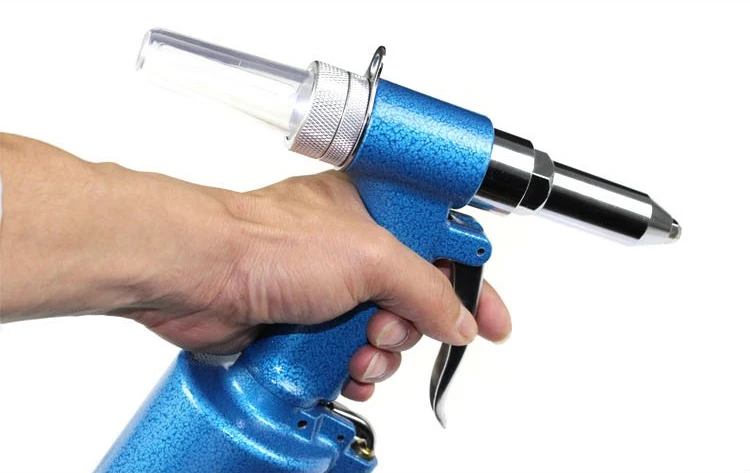

Существует множество марок и моделей инструментов для заклепок, но есть только две категории инструментов для заклепок: ручные и электрические инструменты.

Ручной заклепочный инструмент идеально подходит для небольших работ, когда вам нужно вручную установить лишь несколько заклепок. Ручные заклепочные инструменты дешевле (и часто ниже по качеству) и могут использоваться для простых сборочных работ, требующих всего несколько заклепок, но они не предназначены для использования в течение длительного времени. Ручной заклепочный инструмент предназначен для использования простого рычага, чтобы обеспечить мощность, необходимую для установки заклепки; просто сожмите и установите.

Для более сложных работ, таких как производство или строительство, вам понадобится клепальный инструмент с электроприводом. Существует также множество марок инструментов для заклепок Power Pop, каждая из которых имеет разные характеристики для работы с заклепками разных размеров и с определенными профилями прочности на растяжение. Когда вы выбираете заклепочный инструмент с электроприводом, вы также должны решить, нужен ли вам аккумуляторный инструмент, инструмент с питанием от шнура или пневматический клепальный инструмент для тяжелых работ.

Пневматические инструменты, как правило, более популярны в условиях, когда инструменты закреплены или их не нужно перемещать далеко от сборочной линии или верстака из-за громоздкости шлангов. Вы получаете больше свободы с электроинструментами, потому что они не требуют компрессора. Аккумуляторные клепальные инструменты становятся все более популярными, потому что они легкие и портативные. Однако инструменты с батарейным питанием не могут генерировать такое же тяговое усилие, как сетевые или пневматические инструменты.

Как пользоваться заклепочным пистолетом

Независимо от того, какой тип заклепочного инструмента вы выберете, все они предназначены для работы в основном одинаково:

1. Во-первых, убедитесь, что у вас есть заклепка, подходящая для работы. Вы хотите выбрать на основе размера предварительно просверленного отверстия, диапазона захвата, толщины соединения и желаемой прочности, ваших материалов и других факторов.
2. Затем вы выравниваете соединяемые материалы по желанию и просверливаете отверстие для заклепки.
3. Затем вы сначала вставляете заклепку в оправку заклепочного пистолета, чтобы втулка была направлена ​​наружу.
4. Полностью вставьте корпус заклепки в предварительно просверленное отверстие. Фланец заклепки должен быть заподлицо с соединением.
5. Нажимайте на спусковой крючок заклепочного пистолета (или нажимайте на рычаги ручного заклепочного пистолета) до тех пор, пока не услышите щелчок, указывающий на то, что оправка удалена. После того, как оправка отломана, воротник становится головкой заклепки.
6. Наконец, оправка собрана. Вам придется собирать оправку самостоятельно, если вы используете ручной заклепочный инструмент. Большинство механических заклепочных пистолетов имеют встроенную емкость для захвата оправки после ее извлечения.

Вот и все. Процесс прост. Если вам не удалось правильно выровнять заклепку или сделать соединение недостаточно плотным для обеспечения безопасности, вы можете повторить при необходимости.

Если вы хотите узнать больше о том, как использовать заклепочный пистолет, о доступных типах заклепочных инструментов и типах заклепок, доступных для любой работы, проконсультируйтесь со специалистами Bay Supply. Мы будем более чем рады помочь.

Как пользоваться заклепочным пистолетом

Когда вам нужно скрепить листовой металл или пластик, одним из наиболее подходящих методов на рынке является заклепочный пистолет. Этот инструмент действительно вступает в свои права, когда доступ к задней части сустава оказывается проблематичным. Кроме того, заклепки, как правило, относительно недороги и бывают самых разных размеров и материалов. Итак, как вы используете заклепочный пистолет? На самом деле это довольно просто.

Первым делом – что такое заклепочный пистолет?

И заклепки, и заклепочные пистолеты бывают разных видов. Для целей этой статьи мы собираемся придерживаться вытяжных заклепок. Они получили свое название, потому что вы можете «вслепую» закрепить их с одной стороны материала, не имея доступа (или даже не видя) другой стороны. Мы также намерены избегать любых применений, требующих пневматических пистолетов или тяжелых клепок. В этой статье нас больше интересуют DIY-приложения. Для этого требуется либо ручной клепальщик, либо один из более современных инструментов с батарейным питанием.

• Ручной заклепочник Arrow
• Заклепочник Makita 18V
• Заклепочник Milwaukee M18

Ручной заклепочник и аккумуляторный инструмент выполняют одну и ту же работу. Более дорогие инструменты с батарейным питанием экономят ваши руки и автоматически собирают отработавшие столбики после установки заклепки. С ручным заклепочным пистолетом вам часто приходится несколько раз активировать ручку, чтобы завершить работу. Инструмент с батарейным питанием выполняет весь процесс, когда вы нажимаете на курок. Ручные инструменты отлично работают, когда у вас нет тонны работы. Автоматические инструменты действительно помогают, когда вы склонны много клепать в процессе работы.

Типы заклепок

Все вытяжные заклепки состоят из стержня и корпуса. Заклепочный пистолет протягивает оправку через корпус, расширяя ее, чтобы зафиксировать материал на месте между головкой корпуса и новым «грибовидным» концом.

Определившись с использованием вытяжных заклепок, следующий вопрос касается размера, стиля и материала. Стандартные вытяжные заклепки хорошо подходят для крепления металлических деталей, которые не должны выдерживать большой вес. Производители заклепок обычно указывают допуски на вес, который может выдержать заклепка, на обратной стороне упаковки.

Инструменты для вытяжных заклепок протягивают стойку через канал, формируя ее как гриб, чтобы создать постоянное уплотнение между двумя материалами. Чтобы снять заклепку, ее нужно высверлить.

Кроме того, на рынке мы находим множество различных типов заклепок на выбор. К ним относятся:

Стандартные вытяжные заклепки

Большинство задач можно выполнять с помощью стандартных вытяжных заклепок. Они бывают куполообразными или заподлицо, а также различных диаметров, материалов и длин. В общем, подбирайте материал к тому, что собираетесь крепить. Алюминий к алюминию, сталь к стали. Это убережет вас от того, что называется гальванической или биметаллической коррозией. Это происходит, когда некоторые разнородные металлы остаются в контакте, и электроны переходят от одного материала к другому.

Стандартная глухая заклепка

Заклепки с куполообразной головкой (разновидность глухих заклепок) подойдут для большинства ваших оснований. Они хорошо работают при работе со сталью, а также когда вам нужна заклепка близко к краю скрепляемого материала.

Заклепки с плоской головкой могут быть хорошим выбором, когда вам нужна плотная посадка заподлицо. Они лучше всего работают с более мягкими материалами, так как их нужно зенковать. Если вам нужно заклепать материалы, которые обычно деформируются из-за экстремальных температур, попробуйте эти ребята.

Герметичные или закрытые заклепки

Герметичные или закрытые заклепки содержат «оправку» (штифт) внутри герметичного цилиндра. Это защищает всю заклепку от влаги. Вы найдете закрытые заклепки, когда вам нужно водонепроницаемое уплотнение. Вы найдете их в морских приложениях, а также в некоторых автомобильных и насосных приложениях. Они стоят дороже, чем стандартные заклепки, но хорошо помогают избежать потенциальных проблем из-за проникновения воды.

Обратите внимание на полностью закрытый корпус этих герметичных заклепок с закрытым концом

Универсальные заклепки

Универсальные заклепки поддерживают больше вариантов толщины материала, чем стандартные глухие заклепки. Корпус этих заклепок выглядит почти сегментированным. Любой сегмент, выходящий за пределы материала и обнажающийся в процессе клепки, будет расти как гриб. Конечным результатом является одна заклепка, способная надежно захватывать как более толстые, так и более тонкие материалы. Многозахватные заклепки

имеют несколько точек, которые расширяются для крепления при использовании с материалами различной толщины.

Блокировочные или структурные глухие заклепки

Блокировочные или структурные глухие заклепки обеспечивают широкий диапазон захвата для универсальности. Производители разрабатывают их для высокопрочных приложений, поскольку они обладают превосходной силой зажима. Конструкционные глухие заклепки также включают функцию механического замка, которая обеспечивает 100% удержание оправки, а оправка заполняет заклепку для повышения прочности на сдвиг.

В более структурных применениях, требующих высокопрочного крепления, лучшим выбором могут быть блокировка или конструкционные заклепки. Они могут закрыть большие зазоры и предотвратить перемещение металлических листов.

Блокировочные или структурные заклепки бывают больших размеров и хорошо подходят для тяжелых условий эксплуатации.

Различный состав материала заклепки

Как мы упоминали выше, выберите правильный материал для заклепки, прежде чем вы начнете брать любую заклепку и использовать заклепочный пистолет. Поскольку вы можете выбрать заклепки, состоящие из того же или похожего материала, что и то, что вы собираетесь соединять, найдите время, чтобы убедиться, что у вас есть то, что вам нужно. Кроме того, при клепке чего-либо с более высоким содержанием влаги, например кожи, вы можете избегать использования стальных заклепок, так как они могут быстро заржаветь. Вместо этого выберите медь, алюминий или латунь.

Вы можете получить алюминиевые, нержавеющие, цинковые и даже медные заклепки, подобные этим закрытым заклепкам выше.

Использование заклепочного пистолета начинается с просверливания отверстий

Часто вам действительно нужно просверлить отверстия, которые вы будете использовать для скрепления деталей. Вероятно, об этом шаге особо нечего сказать, но размер сверла, которое вы выберете, будет определять размер заклепки, которую вы можете использовать. Вот полезная таблица, взятая у хороших людей с navyaviation.tpub.com.

Вам также потребуется прикрепить насадку соответствующего размера к заклепочному пистолету. Как правило, заклепочные пистолеты поставляются с несколькими различными насадками, которые хранятся на борту, а также с гаечным ключом для блокировки и разблокировки их из портов хранения. Найдите нужный размер и затяните его с помощью гаечного ключа.

Вставьте, нажмите и сожмите ручку или спусковой крючок заклепочного пистолета твой клепальный пистолет.
