правила и советы как самостоятельно разобраться в схеме подключения (видео + 125 фото)

Трехклавишный выключатель позволяет изменять уровень освещенности в помещении путем включения необходимого количества осветительных приборов. Такие выключатели часто устанавливают в больших коридорах, помещениях с несколькими осветительными приборами, и при необходимости управления освещением в разных комнатах из одного места. К примеру, трехклавишный выключатель зачастую служит для управления освещением в ванной, туалете и коридоре.

Такие приборы могут быть выполнены в разных формах, размерах и стилях. Это позволяет подобрать оптимальное решение под конкретное помещение. По фото трехклавишных выключателей вы сможете подобрать максимально удачный вариант, гармонично сочетающийся с интерьером вашего помещения.

Краткое содержимое статьи:

Подготовительные работы

Для установки трехклавишного выключателя следует подготовить посадочное место. В случае со скрытой проводкой следует выполнить отверстие для подрозетника посредством коронки. В подрозетник будет устанавливаться сам выключатель.

К месту установки следует подвести провод от распределительной коробки, подготовив штробу в стене. Если проводка наружная, провод можно подвести с помощью кабель-канала, и использовать накладной выключатель.

Выбор провода и требования безопасности

Подключение трехклавишного выключателя выполняется проводом с сечением минимум в 0,75 мм2 (рекомендуется использовать провод сечением 1,5 мм2). Монтаж производится на уже отделанную стену. В случае необходимости только замены выключателя работа заметно упрощается. Следует отщелкнуть клавиши, выкрутить крепежные винты, отсоединить внешнюю часть и демонтировать цоколь из подрозетника, отключив провода.

Все работы должны выполняться только при отключенном электропитании. Обесточить сеть можно на распределительном щитке. Перед выполнением работ необходимо удостовериться в отсутствии напряжения с помощью индикатора.

Конструкция и принцип работы трехклавишного выключателя

Схема трехклавишного выключателя довольно проста и практически аналогична приборам с одной или двумя клавишами. При нажатии клавиши замыкается или размыкается цепь питания осветительного прибора. Конструкция выключателя состоит из подвижных контактов, размыкающихся и замыкающихся клавишами.

В трехклавишном выключателе предусмотрены контактные площадки для отдельного управления тремя осветительными приборами. Такое решение позволяет сэкономить свободное пространство и упрощает монтаж. Раздельное управление лампами также позволяет сэкономить электроэнергию и гибко регулировать уровень освещенности.

Трехклавишный выключатель предоставляет возможность включать освещение только в нужных в конкретный момент зонах.

Инструменты и материалы для монтажа

Чтобы подключить прибор необходимы такие инструменты:

• плоская шлицевая отвертка;
• пассатижи;
• стриппер для удаления изоляции (можно обойтись простым ножом).

В случае первой установки трехклавишного выключателя необходимо приобрести также провода подходящего сечения, распределительную коробку, подрозетник и клеммники. Если проводка наружная, понадобиться кабель-канал, если скрытая – гофрированный кожух и алебастровый раствор.

Выбор трехклавишного выключателя

По размерам, расцветке и форме следует выбирать выключатель, исходя из ваших личных предпочтений. Важно уделить внимание степени защиты прибора, обозначающейся буквами IP с двумя цифрами. Первая цифра определяет уровень защиты от пыли, вторая – от влаги. Для установки внутри обычных жилых помещений подойдут приборы класса IP20. На открытых площадках и в помещениях с повышенной влажностью (санузел) желательно применять выключатели класса IP66.

На хорошем трехклавишном выключателе должна быть нанесена схема подключения и отмечена клемма фазы (буквой L или стрелочкой).

Установка трехклавишного выключателя своими руками

Основные этапы монтажа и подключения трехклавишного выключателя:

• Обесточьте электросеть на щитке.
• Разберите выключатель. Отсоедините корпус от цокольной части, и ослабьте фиксаторы клемм. Существуют модели с клеммами-защелками, их ослаблять не нужно, здесь провод фиксируется прижимным механизмом. Ослабьте винты распорок, чтобы установить прибор в подрозетник.
• Подключите провода. Здесь необходимо действовать внимательно. Фаза подключается к общей клемме, откуда разводится на 3 осветительных прибора или 3 группы ламп в люстре. Зачищать провод от изоляции нужно не более чем на 1 см. В случае с многожильными проводами используйте специальные гильзы или предварительно залудите концы.
• Подключите провода в распределительной коробке. Сделать это можно с помощью специальных клеммников или спаяв провода.
• Проверьте правильность подключения. Перед сборкой выключателя проверьте, правильно ли работают клавиши. Для этого временно включите электропитание на щитке.
• Соберите выключатель и распределительную коробку. В подрозетнике выключатель фиксируется комплектными крепежными винтами. После монтажа внутренней части установите на выключатель защитно-декоративный кожух.
• Включите питание на щитке.

Важно проследить, чтобы выключатель размыкал именно фазный, а не нулевой провод. В противном случае возникает риск поражения электрическим током, поскольку на осветительном приборе будет постоянно присутствовать напряжение.

Фото подключения трехклавишного выключателя

Вам понравилась статья? Поделитесь 😉

Подключение трехклавишного выключателя света: схема, видео, фото

• Статья
• Видео

Для того, чтобы немного экономить электроэнергию, а также управлять разными уровнями освещения с одного места, были созданы выключатели света на три клавиши. Они часто используются в домах и квартирах, т.к. действительно удобны и простые в обращении. Подключить тройную модель сложнее одинарной, поэтому в данной статье для вас предоставлены видео и фото примеры, а также схема подключения трехклавишного выключателя света.

• Особенность применения
• Инструкция по монтажу

Особенность применения

Человек, сам того не осознавая, использует намного больше источников света, чем ему необходимо на самом деле. Тот уровень освещения, что он непроизвольно использует, может быть в два раза меньше. Если человек перестанет потреблять лишнее электричество и выключать ненужные лампочки, то это сэкономит до 30% используемой электроэнергии. Как раз для этих случаев и применяется тройной выключатель, изображенный на фото ниже. Подключение трехклавишного устройства осуществляется, как правило, к люстре для управления любым видом освещения: декоративным, основным и дополнительным. Чаще всего используется основное освещение, а остальные клавиши применяются по необходимости.

Также часто подключение трехклавишной модели используется для управления освещением разных комнат с одного места. Например, в коридоре можно установить тройную модель, чтобы включать свет в кухне, ванной и туалете, либо же вместо кухни в самом коридоре. Очень удобно и к тому же такая идея позволяет сэкономить на электромонтаже (вместо установки трех отдельных изделий будет задействован всего один).

Инструкция по монтажу

Итак, схема подключения трехклавишного выключателя света выглядит следующим образом:

От лампочек к распределительной коробке поступают шесть проводов. Из них три соединяются между собой и подключаются к нулевому проводнику (этот рабочий ноль идет от щитка, синего цвета). Те три провода из распределительной коробки, что остались незадействованные, соединяются с выходами прибора. Затем, из распределительной коробки необходимо подключить фазу, которая будет одинаковая для трех источников света. Подключение осуществляется к выключателю. Если предусмотрено заземление, желто-зеленые провода от светильников также нужно соединить между собой. Все соединения рекомендуется осуществлять, используя клеммы WAGO.

Данная схема наглядно показывает, как можно подключить трехклавишный тип выключателя и как при замыкании контакта загорается определенная лампочка:

Трехклавишный выключатель с внутренней стороны выглядит следующим образом: на корпусе подробно описывается и показывается, куда следует осуществить подсоединение каждого провода и куда отвести фазу. Схема прибора сзади выглядит так:

На видео инструкции наглядно показано, как подключить тройной выключатель света к сети:

Тройной прибор может работать по такому принципу: подключение одной лампы к первой клавише позволяет включить первый источник света, вторая клавиша – это две лампы, а третья включает дополнительное освещение, в виде бра. Такое подключение дает возможность комбинировать освещение в комнате до семи видов и сделать это может один трехклавишный прибор.

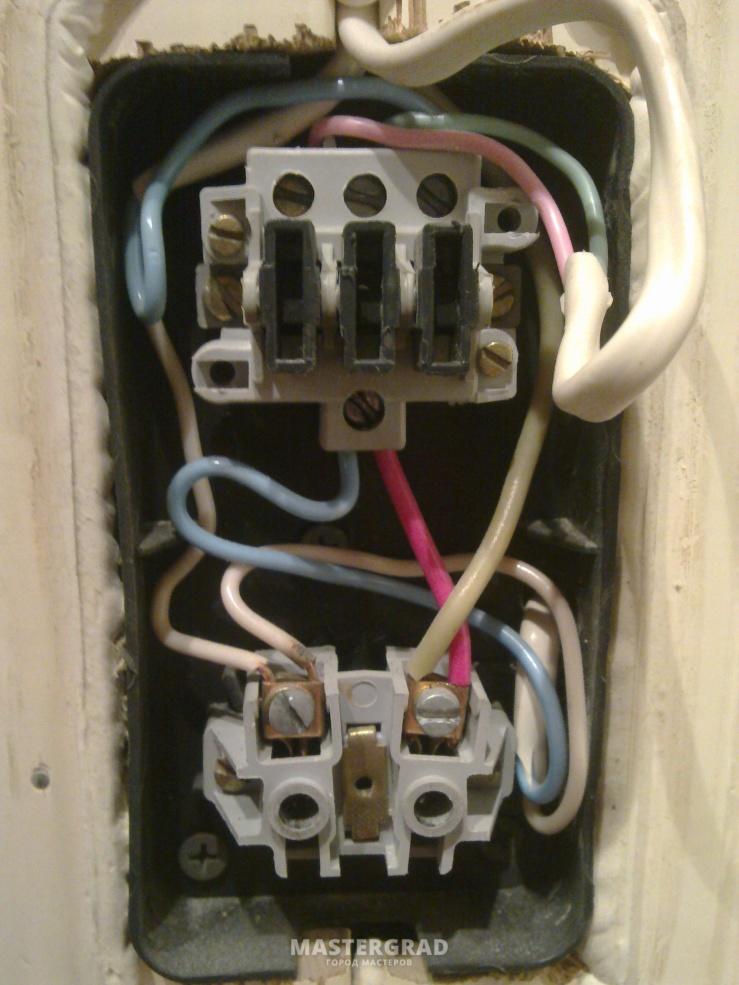

Также существует тройной расцепитель, который помещен с розеткой в один корпус. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Схема подключения трехклавишного выключателя с розеткой в одном корпусе изображена ниже:

Такая схема имеет небольшое отличие от предыдущей. Разница заключается в том, что в данном случае добавляется нулевой провод, который от распределительной коробки идет к розетке. Этот вариант исполнения применяется в тех местах, где розетка используется нечасто, например, в ванной комнате.

На видео примере ниже предоставлена пошаговая инструкция по подключению тройной модели с розеткой:

Вот и все, что хотелось рассказать вам по данному вопросу. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!

Рекомендуем также прочитать:

• Системы дистанционного управления освещением
• Что такое умные лампы
• Схема электропроводки без распределительных коробок

Как установить интеллектуальный выключатель света

Это понятно, если вы хотите управлять своими существующими потолочными светильниками с помощью Alexa или Google Assistant, но не заинтересованы в замене каждой лампочки на интеллектуальную лампочку. К счастью, вместо этого вы можете интегрировать свои светильники для интеллектуального управления, установив интеллектуальный выключатель света. Вы можете найти интеллектуальные коммутаторы в Интернете и в обычных магазинах, таких как Best Buy, Home Depot, Target и Walmart.

Содержание

• Как установить интеллектуальный выключатель света
• Советы по установке интеллектуального выключателя освещения

Сложность

Тяжелая

Продолжительность

45 минут

Что вам нужно

• Крестообразная отвертка

• Плоская отвертка

• Интеллектуальный выключатель света

• Кусачки

• Соединители проводов

• Фонарь или фонарь на батарейках

• Изолента

И не беспокойтесь — для установки интеллектуального выключателя света не обязательно звонить электрику. На наш взгляд, вы можете сделать это самостоятельно, если вы относительно сговорчивы. В зависимости от электроснабжения вашего дома, процесс установки интеллектуального выключателя света может быть немного сложным, но большинство людей с навыками самоделки могут взять на себя эту задачу. Если вы готовы заняться проектом на выходных, вам стоит ознакомиться с этим практическим руководством, которое максимально упростит установку вашего нового интеллектуального выключателя света.

Как установить интеллектуальный выключатель света

Шаг 1: Изучите существующую настройку настенного выключателя.

Прежде чем купить интеллектуальный выключатель света, вам необходимо выяснить, какой тип выключателя вам нужен. Если на настенной панели есть только один выключатель, вам нужен одноклавишный. Если у него есть два выключателя (может быть, один выключатель для света и один для потолочного вентилятора), вам понадобится двухклавишный интеллектуальный выключатель света. Если у него три переключателя, вам понадобится трехклавишный переключатель.

Шаг 2: Запустите процесс, чтобы узнать, какой у вас тип проводки.

Отключите питание на блоке предохранителей, чтобы избежать риска поражения электрическим током или поражения электрическим током. Если вы не уверены, к какой электрической цепи относятся ваши фонари, неплохо было бы взять вольтметр (если у вас его еще нет). Если у вас есть бесконтактный тестер напряжения, вам не придется возиться с выводами и проводами.

Шаг 3: Откройте существующий коммутатор, на который вы хотите установить интеллектуальный коммутатор.

Чтобы открыть выключатель, отвинтите винты на настенной пластине (обычно они расположены сверху и снизу пластины). Используйте нож для масла или плоскую отвертку, чтобы оторвать пластину от стены, так как она может застрять на месте (часто из-за краски). Затем отвинтите винты на самом выключателе света и осторожно потяните выключатель вперед.

Шаг 4: Проверьте схему подключения.

Для большинства интеллектуальных выключателей света требуется заземляющий провод, входной провод, выходной провод и нейтральный провод. В большинстве домов есть вход, выход и заземляющий провод, но есть дома, построенные до 19 века.У 80-х нет нулевого провода. Как правило, нейтральный провод представляет собой белый провод (или группу белых проводов). Если у вас нет нейтрального провода, вы все равно можете установить множество интеллектуальных выключателей света, но вам нужно будет приобрести интеллектуальный выключатель определенного типа, для которого не требуется нейтральный провод. Например, интеллектуальный диммерный переключатель освещения Lutron P-PKG1W-WH-R будет работать без нейтрального провода, но для него требуется собственный мост.

Эрика Раус/Digital Trends

Шаг 5: Выберите умный выключатель света.

После того, как вы ознакомитесь со своей проводкой, выберите интеллектуальный выключатель света, который подходит для вашей ситуации. С двухклавишными выключателями вы можете столкнуться с контактными проводами и другими уникальными ситуациями. Таким образом, дальнейшие инструкции предполагают использование одноклавишного интеллектуального выключателя света с нейтральным проводом, такого как интеллектуальный выключатель света Wemo.

Эрика Раус/Digital Trends

Шаг 6: Снимите старый выключатель света.

Еще раз убедитесь, что питание на автомате отключено. Полностью отсоедините старый выключатель света, отсоединив каждый провод по одному. Обратите внимание на то, какой провод какой, когда вы отсоединяете их, чтобы избежать путаницы позже. Если они не помечены, возьмите несколько разных цветов изоленты и пометьте их по ходу дела.

Шаг 7: Подсоедините провода интеллектуального выключателя света к проводам внутри стены.

Подсоедините входной провод к входному проводу, выходной провод к выходному проводу, заземляющий провод к заземляющему проводу и нейтральный провод к нейтральному проводу. Закрепите соединения проводными соединителями и убедитесь, что в коробке нет незакрепленных или оголенных проводов. (Имейте в виду, что заземляющий провод может быть оголенным проводом.) В зависимости от вашей проводки вам может понадобиться использовать инструмент для зачистки проводов, чтобы правильно подготовить провода для вашего нового переключателя.

Шаг 8: Проверьте только что подключенные провода, включив питание.

Если переключатель работает, можно переходить к следующему шагу. Если ваш переключатель не включается, вам необходимо перепроверить ваши соединения.

Шаг 9: Отключите питание на блоке выключателя и убедитесь, что интеллектуальный выключатель освещения закреплен.

Снова отключите питание в распределительной коробке, а затем организуйте и поместите проводные соединения в настенную коробку. Имейте в виду, что он может быть тугим, поэтому может быть сложно провести все провода в коробку. Хотя может возникнуть соблазн засунуть их внутрь, мы предлагаем замедлиться и аккуратно положить их в коробку. Это поможет предотвратить ослабление соединений и возгорание. Иногда можно связать проводку изолентой.

Шаг 10: Привинтите интеллектуальный выключатель света на место.

Включите питание блока выключателя и убедитесь, что все соединения стабильны. Если все соединения выполнены, защелкните настенную пластину и начните настройку приложения.

Шаг 11: Подключите интеллектуальный выключатель света к конкретной сети.

Для этого сначала необходимо загрузить приложение Smart Light и подключиться к сети Wi-Fi. Как только это будет сделано, назовите переключатель по своему усмотрению и присоедините его к Alexa или Google Home, чтобы вы могли использовать функцию голосового управления.

Советы по установке интеллектуального выключателя освещения

• Перед настройкой интеллектуального выключателя освещения прочтите все руководство по эксплуатации, чтобы убедиться, что вы понимаете его подключение и функции. Конструкции различаются, поэтому не беспокойтесь, если они сильно отличаются от традиционных выключателей.
• Не думайте автоматически, что установка во всех ваших комнатах будет одинаковой. Проводка может варьироваться от комнаты к комнате.
• Если у вас возникли проблемы с подключением коммутатора к его приложению, убедитесь, что он подключен к сети 2,4 ГГц. Если это не сработает, вы можете сбросить переключатель, нажав и удерживая кнопку включения в течение примерно 10–15 секунд.
• Если вам необходимо установить двух- или трехклавишный интеллектуальный выключатель света или установить интеллектуальный выключатель света без нейтрального провода, рекомендуем обратиться к инструкции по эксплуатации.

Рекомендации редакции

• Как настроить дверной звонок Ring на День Благодарения

• Торопиться! Эти предложения BLUETTI в Черную пятницу просто фантастические, но они не продлятся долго

• Черная пятница: беспроводной пылесос Dyson V10 со скидкой 200 долларов, но поторопитесь!

• Лучшие предложения Roomba в Черную пятницу на 2022 год

• Лучшие умные дисплеи на 2022 год

Как подключить трехпозиционный выключатель света (сделай сам)

Схемы 3-позиционного переключателя и инструкции по замене однополюсного переключателя на 3-позиционный переключатель.

Время

Полный день

Сложность

Промежуточный

Стоимость

$51–100

Введение

В этой статье представлены схемы, показывающие, как подключать трехпозиционные переключатели. Проводка сложнее, чем у традиционного однополюсного выключателя, но мы объясним, как выполнять соединения. Как только вы закончите, вы сможете управлять светом с помощью двух выключателей.

Инструменты требуются

• 4-дюймовый отвертка
• Электрическая лента
• Плошинки иглы
• Неконтактный тестер напряжения
• Утилита
• 14-Tratter

Материалы. Кабель 3 или 12-3

Подключение 3-позиционного выключателя освещения

Подключение 3-позиционного выключателя освещения, безусловно, сложнее, чем подключение более распространенного однополюсного выключателя, но Вы можете понять это, если будете следовать нашей схеме подключения трехпозиционного переключателя.

С помощью пары трехпозиционных переключателей можно либо замыкать, либо размыкать соединение, замыкающее цепь к свету. Вся проводка проекта выключателя света может быть завершена за несколько часов, если вам не нужно снимать и ремонтировать гипсокартон.

Продолжайте читать и узнайте, как подключить выключатель света. Кроме того, используйте схему подключения 3-позиционного переключателя, чтобы изучить проводку переключателя света.

Для визуального пошагового руководства по подключению трехпозиционного выключателя света посмотрите это видео:

Проект шаг за шагом (5)

Указания по самостоятельному подключению 3-ходового выключателя:

Чтобы добавить выключатель, вы будете использовать одну из двух схем подключения выключателя света (показанных ниже), в зависимости от того, поступает ли питание к выключателю света в первую очередь (наиболее обычная ситуация) или сначала к светильнику. В любом случае выполните следующие пять шагов для подключения трехпозиционного выключателя освещения:

• Отключите правильную цепь на электрощите.
• Добавьте электрическую коробку для второго трехпозиционного переключателя в подвале.
  • Совет: Вероятно, вам также потребуется заменить существующую распределительную коробку на более крупную, чтобы разместить дополнительные провода для трехпозиционного переключателя.
• Пропустите отрезок кабеля NM типа 14-3 (или 12-3, если вы подключаетесь к проводу калибра 12) между двумя коробками. Кабель 14-3 имеет три изолированные жилы: белую, черную и красную (плюс оголенный провод заземления).
• Подсоедините провода к новым 3-позиционным выключателям с помощью заземляющих винтов, используя одну из двух схем подключения (рис. A или B).
  • Профессиональный совет: Переключатели будут идентифицированы по наклейке на общей клемме и/или винт клеммы будет другого цвета.
• Обязательно обмотайте черной изоляционной лентой концы всех белых проводов, используемых в качестве проводников между трехпозиционными переключателями.
