Как правильно подключить автомат: схемы подключения

Автор Aluarius На чтение 6 мин. Просмотров 7.1k. Опубликовано 10.06.2016

Содержание

• 1 Устройство автомата
  • 1.1 Электромагнитный расцепитель
  • 1.2 Тепловой расцепитель
• 2 Схемы подключения
• 3 Полезные советы
• 4 Заключение по теме

Установить и правильно подключить автомат в распределительном шкафу – не проблема. С этим может справиться даже обычный человек, который с электричеством сталкивается только, когда вставляет в розетку штепсельную вилку от бытового прибора или включает освещение. Но вопрос, как правильно подключить автомат, все равно часто звучит от обывателей. Все дело в том, что даже среди электриков происходят споры о способах подсоединения. То есть, подводить питающий провод к автоматическому выключателю сверху или снизу.

Давайте не будем спорить здесь, а просто обратимся к правилам устройства электроустановок (ПУЭ), где в одном из пунктов, а, точнее, в пункте 3. 1.6, четко все описано. Ни фото ниже нами сделана выписка из этого пункта ПУЭ.

Итак, правила рекомендуют подключать питающий провод к неподвижному контакту в автомате. А он расположен именно сверху. Но давайте до конца быть честными, и еще раз прочитаем правило. В нем нет строго ограничения, то есть, оно носит только рекомендательный характер. Поэтому отвечая на вопрос, как подключить автоматический выключатель снизу или сверху, можно использовать два варианта. Тем более, прибор будет отключать сеть от перегрузок и короткого замыкания в любом случае в независимости от схемы подключения.

И все же, почему в ПУЭ этот пункт присутствует? Чтобы ответить на этот вопрос, необходимо рассмотреть устройство автоматического выключателя.

Устройство автомата

Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.

Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора. При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.

Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.

Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.

Электромагнитный расцепитель

Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи, куда был установлен сам автомат, появилось короткое замыкание. Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз). Чтобы не сгорела проводка и бытовые приборы, включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В быту чаще используются типы «А», «В», и «С».

Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем. Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты. Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты. А, значит, сеть будет обесточена.

Тепловой расцепитель

Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия. Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.

Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты. При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма. Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.

Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.

Схемы подключения

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

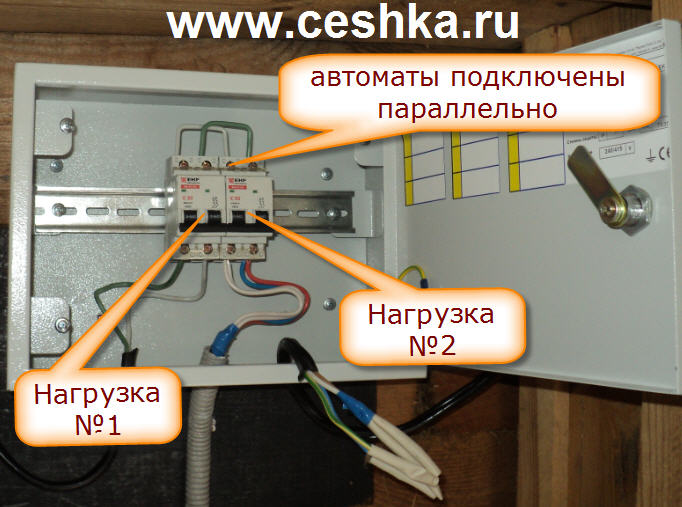

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.

Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.

Полезные советы

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору. На что необходимо обязательно обратить внимание?

• У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки. Это обязательно указывается в паспорте изделия.
• Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
• Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
• Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
• Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.

Заключение по теме

Итак, в этой статье мы постарались ответить на вопрос, который интересует многих, как подключить автомат правильно? Надеемся, что из предоставленной информации все понятно. И как уже было сказано выше, этот процесс не самый сложный, главное разобраться в схемах подключения.

Как подключить автоматический выключатель однофазный?

Чтобы не столкнуться с последствиями возгорания электропроводки и короткого замыкания, электросеть защищается автоматическим выключателем. Для квартиры подойдет однофазное устройство с одним или двумя полюсами. Что касается номинального тока, то этот параметр защитного устройства определяется, исходя из суммарной нагрузки на сеть, а также материала и площади сечения токопроводящей жилы. Для квартиры достаточно автомата на 25 ампер. Для обеспечения надежной защиты, нужно правильно установить автомат, для этого вовсе не обязательно нанимать электриков, так как монтажные работы можно выполнить собственными силами.

Для начала нужно обесточить цепь, проверить отсутствие напряжения можно при помощи указателя напряжения. Теперь нужно подготовить провода, которые будут соединяться с автоматическим выключателем. Для этого нужно отделить токопроводящие жилы, каждая из которых имеет индивидуальный цвет изоляции. Именно по цвету определяем фазу (провод, по которому подается напряжение). Действуем методом исключения: синий цвет изоляции говорит о нулевом проводе, а желтый с зеленой полосой – заземление. Соответственно, оставшаяся жила будет фазой, она может иметь черный или коричневый цвет изоляции. Фаза и ноль подключаются на клеммы автоматического выключателя, провод заземления подключается отдельно на проходную клемму. Чтобы подключить провод, необходимо очистить конец фазного провода от изоляции (удаляем 1 см диэлектрического слоя). Также поступаем и с другими проводами.

Теперь необходимо раскрутить контактные винты, после чего вставляем провода в контакты таким образом, чтобы слева находился фазный провод, а справа – нулевой. Самая большая ошибка при подключении автомата – попадание изоляции в зажимной контакт, так как это приведет к нагреву провода и выходу из строя защитного устройства. Если провода вставлены правильно, нужно затянуть контактные винты и проверить надежность их фиксации (при легком покачивании провода должны оставаться неподвижными). Провод заземления подключается в проходной контакт. Если все провода подключены, осталось установить автоматический выключатель на Din-рейку. С этим проблем не возникнет, так как для этих целей в нижней части защитного устройства предусмотрена специальная защелка. Перед установкой защелку нужно отвести, после чего автомат прикладывается к Din-рейке и вдавливается до характерного щелчка.

Распространенные ошибки

Справиться с установкой устройства можно и без специальных навыков, но в этом случае могут быть допущены ошибки. Например, если используется кабель с многопроволочной жилой, то при подключении к автомату нужно использовать обжимные наконечники. Еще одна ошибка – использование при подключении прямого конца жилы, для обеспечения хорошего контакта на конце нужно сформировать U-образный изгиб.

К числу распространенных ошибок можно отнести и подключение к автомату нескольких проводов разного сечения, из-за чего сокращается срок службы защитного устройства.

Чтобы избежать ошибок, обращайтесь в компанию «СКМ-Электро», специалисты которой подберут автоматический выключатель, определят и реализуют схему его подключения. Все работы выполняются быстро, качественно и недорого. Для уточнения деталей свяжитесь с нашими менеджерами по телефону.

Обработка проволоки | Komax

Поговорите со специалистом

Компания Komax придает большое значение тщательной, быстрой и качественной предварительной обработке проводов. От разматывателей различной мощности до систем укладки, намотки и переплета: широкий спектр интегрируемых систем позволяет вам модернизировать ваши станки для обработки проволоки по мере необходимости.

• Wire Handlingads 112

  С помощью ads 112 prefeed тонкая, грубая и некруглая проволока с бобин, кони-паков или барабанов для проволоки может подаваться мощно, но осторожно в обрабатывающую машину.

• Манипуляторы для проволокиads 115

  Настольная модель подачи проволоки ads 115 с бесступенчатой ​​регулировкой скорости барабана может быть гибко подключена к машинам для резки и зачистки проволоки для свободных колец или катушек с плоской лентой.

• Механизм подачи проволокиads 119

  Благодаря простому подъемному механизму и мощному бесшумному двигателю система подачи проволоки ads 119 особенно подходит для разматывания средних и тяжелых катушек весом до 100 кг.

• Манипуляторы для проволоки 123

  Ads 123 обеспечивает низкий уровень вибрации и бесшумную размотку больших кабельных катушек. Пряди и тросы диаметром до 35 мм можно разматывать с большим ускорением.

• Устройство подачи проволоки F1110

  Система подачи проволоки F1110 для полностью автоматических станков для обработки проволоки (Alpha и Gamma) равномерно и легко разматывает незакрепленные кольца проволоки, проволочные барабаны и катушки с проволокой.

• Обработка проволоки F1150

  Эта автоматическая система подачи проволоки низкого натяжения F1150 позволяет обрабатывать как тонкие, гибкие жилы, так и более толстые, чувствительные к натяжению проволоки, такие как коаксиальные кабели.

• Wire HandlingKomax 104

  Пассивный разматыватель Komax 104 со сложной подачей и точно регулируемым тросовым тормозом подходит для небольших катушек с проволокой диаметром до 500 мм.

• Wire HandlingKomax 106

  Пассивный префидер Komax 106 надежно распределяет проволоку из незакрепленных колец и конипаков, из барабанов для проволоки и из центральных хранилищ проволоки с постоянной скоростью.

• Wire Handlingdps 261

  Система обработки dps 261 быстро и бережно связывает кабельные кольца и другие изделия эластичным шнуром, что делает ее идеальным дополнением ко всем моталкам.

• Наматывание проволокиdps 272

  Благодаря конструкции с двойным барабаном моталка dps 272 может наматывать очень длинные проволоки. Таким образом, устройство обеспечивает упорядоченное производство и облегчает транспортировку и дальнейшую обработку.

• Wire Handlingdps 375

  Депозитная система dps 375 с подвижной рамой и активным выбросом проволоки с программируемым разделением партий идеально подходит для использования с семейством Kappa 3xx.

• Wire HandlingKA 3000

  Депозитные системы KA 3000/6000 укладывают и укладывают сверхдлинные кабели в продольном направлении – длиной до 3000 мм или 6200 мм и максимальным диаметром 18 или 35 мм.

• Wire HandlingKA 6000

  Устройство пассивной размотки Komax 104 со сложной подачей и точно регулируемым тросовым тормозом подходит для небольших катушек с проволокой диаметром до 270 мм.

• Обработка проволокиKRI 450

  Устройство для намотки проволоки KRI 450/850 создает идеально сформированные и связанные проволочные кольца как несложное последующее устройство для машины для обработки проволоки.

• Обработка проволокиKRI 850

  Кольцевая намоточная машина KRI 450/850 создает идеально сформированные и связанные проволочные кольца как несложное последующее устройство для машины для обработки проволоки.

Соединение и соединение проводов — Restarters Wiki

На этой странице рассказывается, как безопасно и надежно соединять, сращивать или соединять провода.

Содержание

• 1 Краткое описание
  • 1.1 Безопасность
• 2 Почини, пока не сломалось!
• 3 Винтовые, зажимные и пружинные клеммы
  • 3.1 Соединение сетевых кабелей
  • 3.2 Соединители шоколадных блоков
  • 3.3 Соединители с пружинными клеммами
• 4 Пайка
  • 4. 1 Пайка проводов для наушников
  • 4.2 Термоусадочные втулки под пайку
• 5 Обжим
  • 5.1 Обжим своими руками
• 6 Соединители с прорезями изоляции
• 7 Изоляция соединений

Сводка

Часто при ремонте требуется подключение или переподключение проводов. Возможно, идет замена изношенного шлейфа или вышедшего из строя термопредохранителя. Просто скрутить провода вместе вряд ли когда-нибудь будет хорошей идеей, но есть несколько других способов сделать это.

Если вы регулярно занимаетесь ремонтом, возможно, вам будет полезно держать в ящике для инструментов несколько разъемов разных типов.

Безопасность

Там, где провода находятся под сетевым напряжением, важно, чтобы соединение было должным образом изолировано, а провода были зажаты, чтобы предотвратить натяжение соединения.

Даже если сетевое напряжение не задействовано, короткое замыкание из-за неизолированного соединения может привести к повреждению других компонентов.

Имейте в виду, что плохо выполненное соединение может нагреться и даже вызвать пожар.

Почини, пока не сломалось!

Очень распространенная неисправность — это обрыв провода наушников в месте его входа в гнездовой разъем. Если внешняя изоляция начинает трескаться, вы попали в долг! Простое решение — починить его с помощью Sugru. Он поставляется в формуемой форме, похожей на замазку, и застывает в течение 24 часов до синтетического каучука. Сформируйте немного вокруг кабеля, чтобы защитить поврежденный участок, придавливая его к разъему, чтобы предотвратить движение и постепенно утончая от разъема, избегая любой точки, в которой кабель может быть сильно изогнут.

Винтовые, зажимные и пружинные клеммы

Вероятно, самым старым методом соединения проводов является винтовая клемма. Головка винта может удерживать провод непосредственно или, что предпочтительнее, под шайбой, или винт может зажимать провод в отверстии латунной клеммы.

В случае многожильного провода всегда держите отдельные жилы вместе после снятия изоляции, плотно скрутив их вместе или, что еще лучше, нанеся немного припоя.

В первом случае убедитесь, что оголенный конец провода достаточно длинный, чтобы сделать полвитка вокруг винта, и всегда оборачивайте его вокруг винта в том же направлении, в котором вы будете его затягивать.

Там, где винт зажимает провод в отверстии на латунной клемме, часто бывает полезно снять достаточную изоляцию, чтобы вы могли согнуть оголенный конец вдвое, чтобы обеспечить достаточное сцепление винта. В качестве альтернативы нанесите припой на многожильный провод.

Соединение сетевых кабелей

Соединительная коробка с винтовыми клеммами для соединения сетевых кабелей. Убедитесь, что кабельные зажимы захватывают внешнюю оболочку (слева), а не только внутренние провода (справа).

Единственный способ безопасного соединения двух гибких сетевых проводов — это встроенная соединительная коробка с винтовыми клеммами. На каждом конце есть кабельный зажим, который необходимо использовать для зажима внешней изоляции, а не только внутренних проводов.

Электрики часто используют круглую распределительную коробку без кабельных зажимов, но это допустимо только в том случае, если все входящие в нее кабели закреплены по длине кабельными зажимами, часто прибитыми к балке.

Соединители шоколадных блоков

Соединитель шоколадных блоков. При использовании многожильного провода сначала скрутите жилы вместе (синий провод), а затем сложите их (красный провод).

Они поставляются в виде полос, которые можно легко разрезать в соответствии с количеством проводов, которые необходимо соединить. Они полезны для соединения проводов низкого напряжения, но не имеют формы кабельного зажима, поэтому их следует использовать только для сети, если вы можете гарантировать, что кабели не будут натянуты. Они содержат отверстие между каждой парой разъемов, которое можно использовать, чтобы привинтить их к прочному основанию.

Соединители Choc Block бывают разных размеров, например, 3A, 5A, 15A и т. д., но важно только, чтобы они были достаточно большими, чтобы в них можно было вставить провод, и, что более важно, чтобы провод был достаточно большим, чтобы его можно было захватить винт. Вы всегда можете снять немного дополнительной изоляции и сложить провод вдвое, чтобы винт лучше держался.

Если позволяет место, эти соединители могут быть полезны при замене плавкого предохранителя, который может перегореть от тепла паяльника. Однако вам, возможно, придется снять корпус, часто сделанный из мягкого пластика, который может расплавиться до того, как сработает термопредохранитель.

Соединители с пружинными клеммами

Соединители с пружинными клеммами.

Их существует несколько типов, и их можно использовать для быстрого и простого соединения без каких-либо инструментов (кроме снятия изоляции). Они часто используются для кабелей громкоговорителей и в моделях поездов, обеспечивая простой способ подключения или отключения так часто, как это необходимо. Полезно нанесение припоя на оголенный конец многожильного провода.

Набор соединителей Wago.

9Соединители 0002 Wago представляют собой распространенную запатентованную форму пружинных соединителей, которые бывают нескольких различных типов. Они предназначены для соединения двух или более проводов, для сети или для низкого напряжения. У некоторых есть рычаг, который можно поднять или нажать, чтобы освободить пружину, но с другими вы просто вставляете проволоку внутрь, и нет никаких видимых средств для ее освобождения. Хитрость с ними заключается в том, чтобы скручивать проволоку вперед и назад, сильно натягивая ее.

Пайка

Соединение пайкой – провода сращиваются вместе (предпочтительный метод).

Паяное соединение — провода скручены вместе (не очень хорошо).

Скручивание проводов вместе и пайка часто является лучшим методом, но есть два способа сделать это.
Если возможно, вы должны скрутить провода в линию перед пайкой, так как это делает соединение более прочным (и более аккуратным), чем скручивание концов вместе. Для этого требуется снять изоляцию с большей длины, и это может быть сложно, если провода различаются по диаметру или если один многожильный, а другой одножильный.

Провода должны быть чистыми, чтобы обеспечить хорошее соединение. Небольшой дополнительный флюс из флюсовой ручки никогда не причиняет вреда и часто облегчает процесс, если изоляция не была недавно удалена. В случае эмалированной проволоки эмаль необходимо соскоблить или сжечь. Если немного останется, это часто не имеет значения и может расплавиться с припоем. На самом деле некоторые проволочные эмали «пропаяны» и предназначены для плавления вместе с припоем, но обычно помогает первоначальная царапина, чтобы начать.

Пайка проводов для наушников

В проводах для наушников используется особый вид сверхгибкой проволоки, состоящей из множества отдельных тонких жил, покрытых эмалью. Три разъема для стереонаушников или четыре разъема для стереогарнитуры выполнены из эмали разного цвета. Вам нужно будет разделить пряди каждого цвета.

Эмаль может плавиться в припое, но часто помогает начать ее, аккуратно соскребая ножом, стараясь не сломать ни одной нити при этом. В качестве альтернативы вы можете сжечь эмаль пламенем.

Термоусадочные втулки для пайки

Если у вас нет под рукой паяльника, простое решение — использовать термоусадочные втулки для пайки. Они содержат кольцо низкотемпературного припоя в центре термоусадочной трубки. Убедитесь, что зачищенные концы проводов чистые, чтобы принять припой. Пропустите по одному проводу с каждого конца так, чтобы они перекрещивались в кольце припоя, а затем просто примените тепловую пушку. Это одновременно расплавляет припой и сжимает муфту, чтобы изолировать соединение.

Обжимной

Обжимной соединитель.

Опрессовка выполняется быстро и легко, и обеспечивает очень надежное соединение, создавая микроскопические сварные швы между проводом и соединителем. Но для хорошего соединения требуются правильные обжимные соединители и обжимной инструмент. Инструмент для обжима и набор обжимных соединителей стоят недорого.

Обжимные соединители имеют несколько размеров с цветовой маркировкой, и важно использовать правильный. Слишком маленький, и вы не сможете вставить провод, или слишком большой, и он может быть неправильно захвачен. В дополнение к линейным соединителям, набор ассорти обычно содержит различные лепестковые, кольцевые и цилиндрические соединители, которые широко используются в автомобильной электрике.

Некоторые обжимные соединители, такие как показанный на рисунке, снабжены термоусадочной втулкой. Это можно узнать по заметно большему диаметру втулки на двух концах. При усадке с помощью тепловой пушки это герметизирует провода на каждом конце (при условии, что они не слишком тонкие), обеспечивая дополнительную защиту двух соединяемых проводов.

Другой тип обжимного соединителя имеет глухое отверстие, в которое вставляются оба соединяемых провода.

N.B. в целях безопасности, всегда хорошо дергайте обжимное соединение после его изготовления, чтобы убедиться, что оно надежное.

Самостоятельный обжим

Стандартные обжимные соединители чаще всего имеют большие размеры, используемые в автомобильной электрике, но они могут быть слишком большими для некоторых проводов, используемых в бытовых электроприборах и гаджетах. Например, если вам нужно заменить термопредохранитель с проволочным наконечником в фене, паровом утюге или чайнике. Пайка не рекомендуется, так как тепло от паяльника может привести к перегоранию сменного термопредохранителя.

В качестве альтернативы можно использовать узкие медные или латунные трубки, которые можно приобрести у поставщиков моделей. Выберите размер, в который удобно помещается провод. Отрежьте короткую длину, прокатив ее по плоской поверхности под лезвием канцелярского ножа, чтобы надрезать ее, а затем отломите. Вставьте по одному проводу в каждый конец и раздавите трубку на каждом проводе с помощью острогубцев или тупых кусачек (но если вы используете кусачки, будьте осторожны, чтобы не разрезать трубку).

N.B. Испытание на перетягивание, возможно, еще более важно для самодельного обжима.

Врезные соединители

Соединитель Scotchlok.

Соединители Scotchlok содержат кусок металла, который прорезает изоляцию и вгрызается в медный проводник. Они обычно используются в автомобильной электрике для соединения силовых проводов с целью поставки дополнительных аксессуаров. В них есть два отверстия для двух проводов, одно открытое сбоку, что позволяет надеть его на существующий провод, а другое — глухое отверстие для подключения провода к аксессуару. Если сжать его плоскогубцами, металлический кусок прорежет изоляцию обоих проводов и установит соединение. Откидной клапан позволяет закрыть его.

Вы также можете использовать один из них для соединения концов двух проводов, но вы должны использовать правильный размер для соединяемых проводов, чтобы он полностью прорезал изоляцию, не повредив медный провод внутри.

Изоляция ваших соединений

Некоторые типы соединителей являются самоизолирующими, если ни один из неизолированных проводов не оголен, но с другими вам обычно потребуется обеспечить некоторую форму изоляции.

• Лента из ПВХ является самой простой и легкой, но не обязательно самой аккуратной. НИКОГДА просто не перевязывайте треснувший шнур питания ПВХ-лентой.
• Термоусадочная трубка — отличный метод. Он поставляется в различных размерах и цветах, предварительно нарезанный или в виде непрерывной длины. Выберите размер, который не более чем в два раза превышает диаметр соединения, которое необходимо изолировать, и не забудьте надеть его на один из проводов перед их соединением! Если пайка, держите его подальше от утюга. Когда вы будете готовы, наденьте его на соединение и нагревайте с помощью тепловой пушки, пока он полностью не усядется. Если у вас нет термофена под рукой, вы можете держать его очень близко над паяльником, и он должен медленно сжиматься, но будьте очень осторожны, чтобы он не коснулся паяльника.
• Sugru можно использовать для изоляции соединения, как описано выше, например, в проводе для наушников, но не полагайтесь только на него для снятия натяжения. Если вам нужно снять натяжение, то одним из решений будет завязать поводок узлом с обеих сторон соединения, чтобы дать Sugru что-то, за что можно было бы держаться.
• Заземляющий провод в типах сетевых кабелей, предназначенных для стационарной прокладки, часто бывает неизолированным. Имеется зеленый и желтый полосатый кожух, который можно надеть на сетевую розетку или настенный выключатель, чтобы он не соприкасался с токоведущим соединением. Иногда это может быть полезно в других обстоятельствах, но избегайте его использования там, где следующий ремонтник может сбить с толку, думая, что это заземляющий провод, хотя это не так.
