инструкция по монтажу и схема

Ни одна действующая система электропитания не обходится без силовых розеток, при отсутствии которых невозможно нормальное функционирование бытовой техники. Из-за постоянного увеличения числа подключаемых к ним приборов заметно возрастает токовая нагрузка на линии питания. Это не может не сказаться на архитектуре построения бытовых электрических сетей, общее число розеток в которых приходится увеличивать. У пользователей часто возникает потребность от одного провода подключить 3 розетки, не нарушая распределения токов в питающей линии.

Содержание

1. Виды электропроводок
2. Способы подключения
3. Порядок монтажа
4. Установка изделия с выключателем

Виды электропроводок

Параллельное подключение трех розеток к одному проводу

Прежде чем разобраться с тем, как соединяются три розетки от одного провода, желательно ознакомиться с существующими видами прокладки электрических цепей. В соответствии с правилами их обустройства, прописанными в ПУЭ, современные электропроводки имеют два исполнения: закрытое и открытое. В первом случае жгут с проводами, по которому подается напряжение, прокладывается скрыто. Для него в стенах и потолке проделываются специальные выемки (штробы), в которые укладывается кабель. Преимущества скрытой прокладки:

• Надежная защита от механических повреждений.
• Безопасность эксплуатации электропроводки.
• Отсутствие наружных проводов, ухудшающих эстетичность комнат и других помещений.

Недостаток состоит в сложности доступа к кабелю при необходимости его восстановления или полной замены, ремонт потребует больших трудовых затрат.

При открытом способе прокладка ведется по поверхности стен и потолка. Жгуты в этом случае размещаются в специальных коробах (кабельных каналах) или в гофре. С их помощью удается скрыть проводящие жилы, которые остаются, тем не менее, доступными для контроля и ремонта.

Преимущества этого способа прокладки:

• Простота обслуживания и восстановления.
• Доступность при необходимости подключения промежуточной розетки.
• Возможность обустройства электропроводки в стиле «ретро».

Недостаток этого приема – потребность в отведении специальных участков стен под прокладку кабельных каналов или гофры, не заставляя эти зоны мебелью. Для устранения этого неудобства жгуты прокладывают в специальных нишах, имеющихся в пластиковых плинтусах.

При выборе подходящего способа укладки жгута или кабеля исходят из конкретных условий и требований к подключению отдельных элементов электросети.

Способы подключения

Способы подключения розеток

Перед тем как подключить много силовых розеток подряд важно разобраться с существующими способами их подсоединения. В зависимости от порядка коммутации отдельных проводников различают следующие варианты:

• Параллельное подключение, при котором розетки нужно соединять «звездой».
• Последовательное соединение, по-другому называемое «шлейфом».
• Комбинированное включение, использующее шлейф и «звезду».
• Соединение «в кольцо».

Каждый из перечисленных способов выбирается в зависимости от архитектуры помещения и соображений экономии на установочных изделиях. Параллельное соединение «звездой» удобно при разводке питающей сети из единого центра (распределительного щита, например).

Последовательный способ (или шлейф) применяется, когда на данной линии включается целый ряд устанавливаемых одна за другой розеток. Отдельные контакты (фаза и ноль) между собой подсоединяются в параллель, последовательным способ называют лишь из-за порядка расположения розеточных узлов.

При комбинированном включении на отдельных участках изделия устанавливаются в ряд, после чего от одного из них обустраивается «звезда».

Соединение «в кольцо» представляет собой последовательное расположение розеток, конец которого замыкается на его начало. Этот способ включения позволяет подсоединять розетки на больших по площади объектах: на выставках, в цехах и торговых залах.

Порядок монтажа

Гипсокартон — хрупкий материал, работать с ним нужно осторожно

Прежде чем приступать к самостоятельной установке розеток, потребуется ознакомиться с инструкцией по их монтажу. Проще всего рассмотреть пример, когда они устанавливаются в гипсокартонной стене. Порядок работ в этом случае выглядит так:

1. Берется электродрель с насадкой типа «коронка», посредством которой в выбранном месте подготавливается отверстие под розетку. Его диаметр должен совпадать с размером пластикового корпуса (стакана), используемого в качестве крепежного основания и фиксируемого непосредственно на месте установки.
2. В стакан помещается монтируемая розетка и крепится в нем с помощью длинных распорных винтов.
3. К контактам необходимо присоединить выведенные наружу фазный и нулевой проводники, а затем закрыть изделие декоративной крышкой.

При наличии в электропроводке третьей жилы в изоляции желто-зеленой расцветки ее оголенный конец подсоединяется к имеющейся на розетке клемме заземления.

На завершающем этапе работ следует подать питание в линию и проверить розетку на работоспособность — подключить к ней любую бытовую технику.

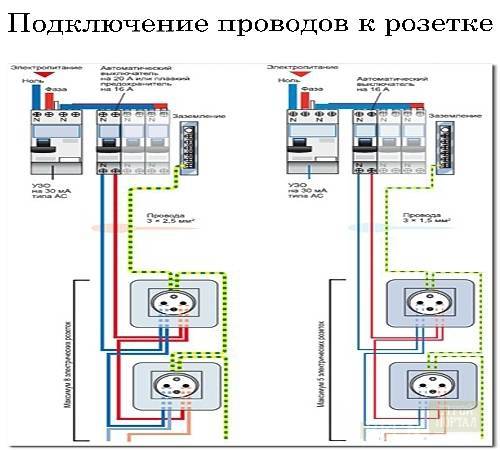

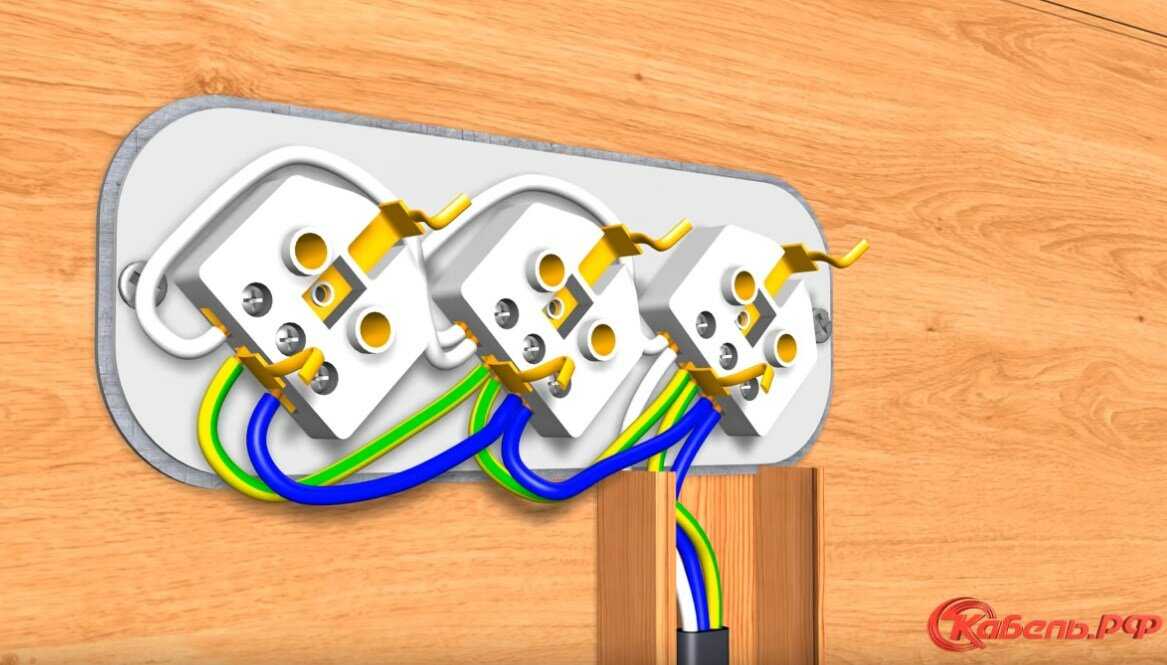

Чтобы правильно подключить сразу несколько розеток подряд (шлейфом), специалисты советуют обратить внимание на следующие моменты:

• Провод с фазной клеммы одного розеточного узла протягивается до того же контакта следующего изделия и так далее. К такому шлейфу можно добавить весь комплект розеток, устанавливаемых в данном помещении.
• Точно так же поступают с нулевым проводником, прокладываемым от соответствующего контакта ко второму и последующим изделиям, закрепленным на стене.
• При наличии заземляющей жилы с ней проделываются те же операции.

К преимуществам этого метода присоединения следует отнести простоту реализации и экономное использование расходного материала (проводов). К недостаткам – ненадежность системы, в которой обрыв одного из проводников приведет к обесточиванию всех подключенных к этому шлейфу последующих розеток. В этом смысле соединение звездой выглядит намного предпочтительнее.

Установка изделия с выключателем

Интересным с точки зрения порядка подсоединения розеток является вариант исполнения с выключателем, размещенным в том же корпусе. В этом случае операция по подключению несколько усложняется, что объясняется особой схемой коммутации розетки. При подсоединении к шлейфу фазный провод делается проходным, он не должен подсоединяться к ответному контакту выключателя. В случае отключения данной розетки вся линейка следующих за ней изделий не будет обесточиваться.

К преимуществам совмещенных конструкций относят:

• Допустимость исключения электрического узла из общего шлейфа без ущерба для всех остальных его элементов.
• Удобство обслуживания и ремонта, не касающееся других розеточных изделий.
• Эстетичность и простота монтажа.

Единственным недостатком таких приборов с точки зрения потребителя считается высокая стоимость. Специалистами отмечается неудобство совмещенных с выключателями розеток, заключающееся в необходимости замены всего изделия целиком при выходе из строя одного элемента.

Как подключить несколько розеток от одного провода? Схемы подключения и соединения

Электромонтажные работы относятся к числу опасных мероприятий, поэтому их выполнение требует профессионального подхода и практического опыта. Перед тем, как установить розетки, электрик разрабатывает схему подключения точек электропитания между собой или вывода слаботочных сетей в один питающий кабель. Времена, когда от одной розетки запитывались несколько габаритных электроприборов через тройники или сетевые фильтры, уходят в прошлое.

Современные технологии позволяют сделать наружную, скрытую, комбинированную проводку или осуществить подключение нескольких розеток от одного провода. Сегодня мастера используют 4 метода подключения точек: последовательно, параллельно, по кольцевой или смешанной схеме.

При выборе способа подсоединения нужно сразу рассчитать количество точек. Основное внимание уделяется скруток на соединениях, поскольку они наиболее уязвимы.

Шлейфовое соединение

Последовательная схема подразумевает монтаж нескольких розеток с подведением нулевой жилы и фазы и к основной электроточке. Монтировать распределительную коробку не требуется. Метод категорически не подходит для подключения мощных электроприборов, таких как, например, стиральная машина, кондиционер, бойлер и т.д. При повышенной нагрузке на сеть перегорают контакт первой точки электропитания, а в результате все подключенные к ней электроточки перестанут функционировать. Технология подходит для объединения нескольких слаботочных сетей в единый блок.

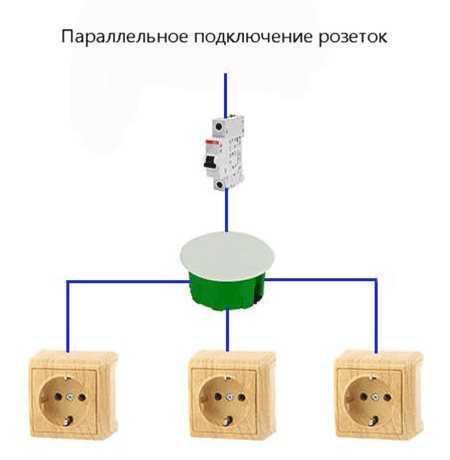

Параллельное соединение

В народе схема подключения путем запитки нескольких розеток к одному питающему кабелю называется «звезда». Электрик устанавливает распределительную коробку и подводит к ней ответвления в соответствии с заранее разработанным планом электроразводки. Преимущество такого метода заключается в том, что каждая точка электропитания работает автономно. Напряжение исчезает во всех электроточках только, если перегорает основной электрокабель. При этом, нагрузка на каждую точку может быть выбрана, исходя из мощности электроприбора. Единственный минус – высокий расход проводки.

Смешанное соединение

Суть метода состоит в подключении отдельных розеток, соединенных между собой шлейфом, и отдельных точек электропитания к распределительной коробке. Схема считается одной из самых надежных, поскольку каждый элемент обособлен, и в случае выхода из строя не влияет на систему в целом.

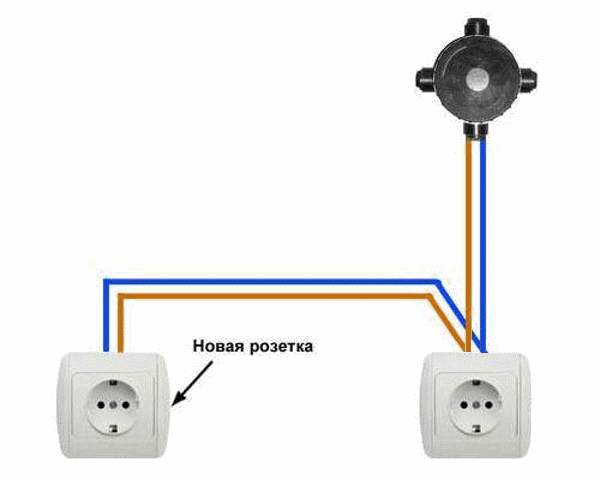

Подключить несколько розеток от одного провода можно за счет монтажа розеточного блока внутреннего или накладного типа. Опытные электрики подбирают силовые линии под определенную группу розеток, исходя из напряжения в сети, сечения провода и номинала выключателя. Для аккуратного оформления стен подрозетники «утапливаются» внутрь поверхности.

Если вам нужно заменить электропроводку в доме или подключить несколько розеток от одного провода, вызывайте нашего мастера! Звоните по номеру телефона +7 (499) 394-66-58 или оставляйте заявку на сайте. У нас опытные электрики, которые имеют необходимые к проведению работ под высоким напряжением допуски и могут безопасно запитать розетки от одного провода!

6 Распространенные проблемы с подключением проводов и их решения

Очень многие проблемы с электричеством в доме связаны с разными вариантами одной и той же существенной проблемы: неправильно выполненными или ослабевшими со временем проводными соединениями. Возможно, вы унаследовали проблему от предыдущего владельца или от электрика, который сделал некачественную работу, или, возможно, это результат работы, которую вы сделали сами. Многие проблемы с проводным соединением не являются чьей-либо виной, а являются просто результатом времени. Провода находятся в постоянном цикле нагрева и охлаждения, расширения и сжатия. Каждый раз, когда используется выключатель или подключаются устройства, и естественным результатом всего этого использования является то, что проводные соединения со временем могут ослабнуть.

Ваша электрическая система имеет множество средств защиты от опасности из-за плохих проводных соединений, таких как система заземления, автоматические выключатели и защита GFCI и AFCI. Тем не менее, существует опасность искрообразования и дугового разряда всякий раз, когда в вашей системе есть плохое соединение проводов. Многие из этих проблем довольно легко обнаружить и устранить домовладельцу, в то время как с другими лучше всего справится профессиональный электрик. Понимание того, где обычно возникают эти проблемы, поможет вам решить, как с ними справиться.

Инструменты и материалы

• Фонарик
• Инструмент для зачистки проводов
• Отвертки
• Универсальный нож
• Соединители проводов (проволочные гайки)
• Защита для глаз
• Электрический провод различного сечения

Вот шесть очень распространенных мест, где возникают проблемы с подключением проводов.

Ослабленные соединения проводов на выключателях и розетках

Безусловно, наиболее распространенная проблема заключается в том, что винтовые клеммы на настенных выключателях и розетках ослабевают. Поскольку эти приспособления чаще всего используются в электрической системе, это места, на которые следует обратить внимание в первую очередь, если вы подозреваете проблемы с проводным соединением.

Ослабление соединения проводов в выключателе, розетке или светильнике часто сигнализируется гудением или потрескиванием или мерцанием светильника.

Чтобы решить эту проблему, необходимо сначала отключить питание предполагаемого настенного выключателя, светильника или розетки. При отключенном питании вы можете снять крышку и с помощью фонарика внимательно осмотреть винтовые клеммы внутри, к которым подключены провода. Если вы обнаружите, что они ослаблены, осторожно затяните винтовые клеммы на проводах. По всей вероятности, это решит проблему.

Иногда вы можете обнаружить, что проводные соединения выполняются через вставные фитинги на задней стороне выключателя или розетки. Этот метод подключения печально известен своей склонностью к отказам — настолько, что большинство профессиональных электриков вообще не используют вставные фитинги, а вместо этого выполняют все соединения проводов с помощью винтовых клемм по бокам выключателя или розетки. . Если вы обнаружите, что ваше устройство оснащено вставными фитингами, вы можете удалить их и снова подключить провода к винтовым клеммам на устройстве.

Наконец, если внутри коробки есть сквозные соединения проводов, выполненные с помощью проволочных гаек или разъемов другого типа, проверьте их, чтобы убедиться, что провода плотно соединены друг с другом. Ослабленный разъем также является распространенным источником проблем.

Соединения проводов с помощью изоленты

Классическая ошибка соединения проводов возникает, когда провода соединяются вместе с помощью изоленты, а не с помощью гайки или другого санкционированного разъема.

Чтобы устранить проблему, сначала отключите питание схемы. Затем снимите изоленту с проводов и зачистите их. Убедитесь, что видно достаточное количество оголенных проводов (для большинства разъемов это означает около 3/4 дюйма), затем соедините провода вместе с помощью проволочной гайки или другого одобренного разъема (теперь есть вставные разъемы, которые нравятся некоторым профессионалам). использовать).

Если концы проводов повреждены, вы можете отрезать концы проводов и снять около 3/4 дюйма изоляции, чтобы обеспечить правильное соединение проводов с гайкой.

Два или более провода под одной винтовой клеммой

Другая распространенная проблема с подключением проводов возникает, когда вы обнаружите, что два или более провода проходят под одной винтовой клеммой на выключателе или розетке. Это явный признак любительской работы и явная пожароопасность. Допустимо иметь один провод под каждой из двух винтовых клемм на боковой стороне розетки или выключателя, но заклинивание двух проводов под одним винтом является нарушением правил. Чаще всего это наблюдается, когда два оголенных медных заземляющих провода находятся под заземляющим винтом на розетке или выключателе, но вы также можете иногда обнаружить горячие провода или нейтральные провода, подключенные к одной винтовой клемме.

Чтобы решить эту проблему, еще раз, этот ремонт включает в себя сначала отключение питания. Затем два поврежденных провода снимаются с их винтовых клемм. Отрежьте 6-дюймовую косичку того же цвета, что и два провода (используйте зеленую косичку, если вы соединяете два оголенных медных провода заземления). Зачистите 3/4 дюйма изоляции с каждого конца косички, затем соедините один конец с двумя только что отсоединенными проводами с помощью соединителя проводов (гайки). Теперь присоедините свободный конец провода косички к винтовой клемме, которая когда-то удерживала два провода.

По сути, вы создали мост или путь, который соединяет оба провода с нужным винтовым зажимом на розетке или выключателе.

Примечание: Убедитесь, что провод косички имеет такое же сечение, что и провода цепи. В 15-амперной цепи обычно используется провод 14-го калибра; в 20-амперной цепи используется провод 12-го калибра.

Открытые провода

Довольно часто, особенно при любительских электромонтажных работах, можно увидеть соединение с винтовыми клеммами или соединение с гайкой, где слишком много (или слишком мало) оголенного медного провода видно на проводах. При винтовых клеммных соединениях должно быть достаточно зачищенного оголенного медного провода, чтобы полностью обернуть его вокруг винтовой клеммы, но не настолько, чтобы лишний оголенный медный провод выходил из винта. Это прекрасный баланс: слишком мало оголенного медного провода позволяет винту при затяжке опираться на изоляцию, а не на сам провод, в то время как слишком много оголенного провода может закоротить, если он коснется металлической коробки или других проводов. Провода должны быть обмотаны по часовой стрелке вокруг винтовых клемм; если они перевернуты, они могут быть склонны к ослаблению.

В случае соединений с проволочными гайками весь оголенный медный провод должен быть скрыт под пластиковой крышкой, при этом оголенный провод не должен быть виден в нижней части проволочной гайки.

Чтобы решить эту проблему, выключите питание устройства, затем отсоедините провода и либо обрежьте лишний провод, либо снимите дополнительную изоляцию, чтобы обнажить необходимое количество провода. Затем снова подсоедините провода к их винтовым клеммам или гайкам. Слегка потяните за провода, чтобы убедиться, что они надежно подключены.

Ослабленные соединения на клеммах автоматического выключателя

Менее распространенная проблема, когда горячие провода на автоматических выключателях в главном сервисном щите не плотно подключены к выключателю. Когда это происходит, вы можете заметить мерцание индикаторов или проблемы с обслуживанием приборов по всей цепи. При подключении к автоматическим выключателям обязательно снимите с провода необходимое количество изоляции и перед затягиванием убедитесь, что только оголенный провод находится под клеммной щелью. Изоляция под гнездом подключения является нарушением правил.

Для устранения проблемы ремонтом на главном щите обслуживания должен заниматься профессиональный электрик. Любителям следует пытаться выполнять этот ремонт только в том случае, если они достаточно опытны и хорошо разбираются в электрических системах.

Электрик решит эту проблему, выключив выключатель, а затем отсоединив его от горячей шины на главной сервисной панели. Он или она проверит горячий провод, подключенный к выключателю, чтобы убедиться, что винт затянут, что под клеммой нет изоляции и нет лишнего оголенного медного провода. После завершения ремонта электрик установит выключатель на место на горячей шине и снова включит выключатель.

Неисправные соединения нейтрального провода на панелях автоматических выключателей

Другая менее распространенная проблема — и еще одна, с которой обычно справляются профессионалы, — это когда белый провод цепи неправильно подключен к нулевой шине на главной сервисной панели. Симптомы здесь будут аналогичны симптомам с неисправным горячим проводом.

Чтобы решить эту проблему, электрик проверит, чтобы нейтральный провод был достаточно зачищен и правильно прикреплен к нейтральной шине.

Как подключить розетку? Схемы подключения розеток

Содержание

Что такое электрическая розетка, розетка или розетка?

Электрическая розетка (NEC) также известна как розетка и чаще розетка (IEC). Согласно NEC, розетка — это точка (точки) в системе электропроводки, где ток может быть взят и использован электрическими приборами и оборудованием, подключив их к ней.

Розетка, в которой установлена ​​одна или несколько розеток или контактное устройство питания, установленное в розетке для подключения электрической нагрузки через вилки и выключатели.

• Сообщение по теме: Как подключить комбинированный выключатель и розетку?

Обычная розетка или стандартная розетка имеет винты (клеммы) с обеих сторон. Латунные винты должны быть подключены к линейному (горячему, под напряжением или фазе) проводу, а серебряные винты должны быть подключены к нейтральному проводу. Другими словами, горячий провод от главного выключателя должен быть подключен к клемме с узким лезвием, а нейтральный провод должен быть подключен к клемме с широким лезвием. Заземляющий провод подключается к клемме заземления (в основном винт зеленого цвета).

Имейте в виду, что латунные винты (для горячих клемм) электрически соединены друг с другом с помощью разрывного ребра (язычка), следовательно, подключение одного латунного винта к горячему проводу также подаст питание на второй латунный винт. . В некоторых случаях вы можете удалить отрывной язычок между двумя латунными винтами (для провода под напряжением) и разделить розетку для другого конкретного применения (мы покажем на следующих схемах подключения).

• Сопутствующая проводка: Как подключить розетку GFCI? – Схемы электрических соединений GFCI

В сегодняшнем уроке по электромонтажу мы покажем, как подключать и устанавливать электрические розетки различными способами.

Параллельное подключение нескольких розеток

На этой простой схеме подключения несколько розеток подключены параллельно. Каждая розетка независима друг от друга, поскольку они подключены к отдельным кабелям. Имейте в виду, что последовательное соединение розеток противоречит кодексу NEC (также это не имеет смысла, так как если один из выходных проводов перережется или одна неисправная розетка сделает всю цепь бесполезной), за исключением розеток GFCI и AFCI.

Подключение нескольких розеток с выключателем

На следующих схемах подключения показано, что несколько розеток подключаются к однополюсному выключателю (переключатель SPST, односторонний или двусторонний в США). Как показано на рис., выключатель сначала устанавливается в проводку, а горячий провод от выключателя питает все другие параллельно подключенные розетки, следовательно, операция ВКЛ/ВЫКЛ розетки может управляться с помощью выключателя.

Подключение выключателя к розетке

В этой проводке выключатель добавляется к существующей розетке путем удаления горячего провода с латунной клеммы розетки и подключения к первой клемме выключателя. Вторая клемма переключателя затем снова подключается к латунной клемме розетки. Таким образом, розетка подключается и управляется (ВКЛ/ВЫКЛ) с помощью выключателя.

Подключение розетки 15А с выключателем света

В этой схеме к существующей розетке добавлен выключатель света. Горячая клемма розетки подключается к первой клемме выключателя, а вторая клемма выключателя подключается к точке освещения. Наконец, нейтральный провод от розетки подключается к лампочке.

• Связанный пост: Как подключить комбинированный выключатель и розетку GFCI

Подключение раздельной розетки с выключателем

В этом подключении работа розетки разделена на две части, т. е. верхняя розетка управляется выключателем, а нижняя часть всегда горячая. Для этого просто удалите отрывной язычок (язычок) между латунными клеммами (горячими), как показано на рис. Подключенный выход переключателя (горячий) к верхней латунной клемме, а нижний горячий вывод должен быть подключен к входному проводу переключателя.

Простыми словами, общий горячий провод должен быть подключен к первой клемме выключателя и нижней горячей клемме розетки. Второй вывод выключателя (как горячий) должен быть подключен к верхнему горячему выводу розетки. Наконец, подключите нейтральный и заземляющий провода соответственно, как показано на рис. ниже.

Таким образом, включение/выключение верхней части (розетки) контролируется переключателем, а нижняя розетка всегда горячая и активная.

• Сообщение по теме: Как подключить автоматический выключатель GFCI?

Подключение AFCI и GFCI к розетке

В этой проводке розетка подключается к клеммам нагрузки GFCI, где GFCI подключается к клемме нагрузки AFCI. Стандартная розетка защищена как AFCI, так и GFCI. Вы можете использовать обе защиты AFCI/GFCI в одном устройстве вместо двух выходов для защиты AFCI и GFCI. Эта проводка также известна как проводка розеток серии , которая приемлема только в случае AFCI или GFCI.

Подключение двойных розеток от источника 240 В для 120 В

В этой разводке горячие клеммы первой и 3-й розетки подключаются к Линии 2 (синяя), а горячие клеммы второй и последней розеток подключаются к Линии 1. (Красный). Нейтраль подключается от главного выключателя ко всем клеммам нейтрали розеток. Заземляющий провод подключается к розеткам так, как показано на рис. Таким образом, все двойные розетки подключаются к единой линии 240 В и могут подавать 120 В на приборы.

• Сообщение по теме: Как подключить розетку AFCI?

Комбинация проводки из розеток 120 В и 240 В

В этой специальной проводке двойная розетка подключается как к 120 В, так и к 240 В, где верхняя часть обеспечивает 120 В, а нижняя розетка обеспечивает напряжение питания 240 В. В такой проводке используются специальные розетки 5031-I, 5842-I.

Для этого подключите линию 1 и линию 2 к нижним горячим клеммам соответственно. Подключите нейтраль и землю к латунной клемме и клемме заземления соответственно.

Имейте в виду, что вы не можете использовать более 20 А одновременно от одной розетки из-за номинала переключателя (Мощность = Напряжение x Ток). Например, если кондиционер 15 А подключен к верхней розетке 240 В, а нагреватель 10 А, 120 В к нижней клемме, общая сила тока превышает номинал переключателя. Кроме того, вы можете подключить лампочки мощностью 100 Вт к нижней розетке 120 В, независимо от того, работает ли верхняя розетка 240 В, 15 А для кондиционирования воздуха, поскольку общая сила тока не превышает 20 А для указанной розетки.

• Сообщение по теме: Как подключить выключатель AFCI?

Электропроводка 20А, розетка 120В

В этой проводке розетка 20А, 120В подключена к источнику питания 120В через горячий, нейтральный и заземляющий провода.

Проводка 20А, розетка 240В

В этой проводке линия 1 и линия 2 подключаются к латунным клеммам соответственно. В 240В нейтраль не нужна. Заземляющий провод подключается к клемме заземления.

Электропроводка 30А, 240В Розетка для осушителя

В этой проводке розетка 30А, 240В подключается для осушителя, где также требуется нейтраль. Провода линии 1, линии 2, заземления и нейтрали подключаются к соответствующим клеммам с помощью 3-жильного кабеля калибра 10 калибра от отдельного выключателя.

Электропроводка 50 А, розетка 240 В

Для высоких нагрузок и силы тока линия 1, линия 2, нейтраль и земля подключаются через 3-жильный кабель калибра 6 от отдельного выключателя к соответствующим клеммам горячего 1, горячего 2, нейтраль и клемма заземления, как показано на рис. ниже.

• Сообщение по теме: Как подключить комбинированный переключатель AFCI

Общая информация о электрических розетках:

Примечание. Мы использовали красный цвет для горячего, черный для нейтрального и зеленый для заземления только для иллюстрации. Следуйте цветовым кодам электропроводки в вашем регионе в соответствии с NEC, IEC и т. д.

• Латунные винты следует подсоединять к горячему (линейному, токоведущему или фазному) проводу (черному, коричневому или красному).
• Серебряные винты должны быть подключены к нейтральному проводу (белому или синему)

.

• Зеленый винт должен быть подключен к заземляющему проводу (зеленому/желтому или голому)
• Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
• Нейтральный провод не требуется в розетках 240В.
• Если в розетке четыре штыря, то нужен нейтральный провод, а четыре провода от выключателя должны быть подключены к розетке, т.е. 2 горячие линии (линия 1 и линия 2), нейтральный провод и провод заземления.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
