обзор лучших способов и хитростей

Трубы – широко распространенный строительный материал. Их применяют в монтаже разных систем. В процессе монтажа случают ситуации ситуация, когда трубы необходимо стыковать под углом. Технология производства таких работ не является стандартной, но знать о ней нужно.

Чтобы создать сложную конфигурацию соединения, требуется резка труб под углом. Мы расскажем, как выполняются такие операции и какие существуют методы резки.

Содержание статьи:

  • Приёмы резки труб под углом
    • Бумажное лекало для трубы
    • Программы расчёта углов реза
    • Стусло для резки труб
    • Простая оснастка под резку
    • Нюансы работы с прямоугольным сечением
  • Аппараты точной резки
  • Промышленные модели (на примере BSM)
  • Применение термических способов
  • Выводы и полезное видео по теме

Приёмы резки труб под углом

Рассматривая приёмы работы – реза прямо или под углом – следует учитывать разный материал изделий, подвергаемых обработке. Так, рукава, изготовленные из полипропилена или тонкой меди, резать легче и проще, чем толстостенные стальные трубы.

Пластиковые изделия малых диаметров обрезаются под нужным углом с помощью . При этом контролировать угол можно обычным транспортиром. Резка полимерных труб также производится обычной ножовкой с мелкозубчатым полотном.

Разрезать трубы в процессе работы с этими элементами монтажа приходится очень часто. Популярный инструмент для таких случаев – так называемая болгарка. С помощью этого инструмента режут прямо и под углом

Наиболее частой потребностью в монтаже становится резка водопроводных, канализационных и вентиляционных труб под углом 45º.

Галерея изображений

Фото из

Резку труб для сборки трубопроводов выполняют, если в продаже нет фитинга, способного решить проблему, или требуется именно фигурный завершающий срез

Соединительный узел путем резки труб изготавливают, если между соседними патрубками меньше 45º. К примеру, если к одной коллекторной трубе подсоединяют три

Для того чтобы выполнить резку с максимальной точностью делают лекала. С их помощью производят разметку трубы

Резку металлических труб под углом в промышленных масштабах выполняют станки с ЧПУ. Частники режут болгаркой, закрепив трубу в тисках, или электропилой с фиксацией трубы в стусле

Отличным подспорьем в пространственной резке металлической трубы станет электролобзик по металлу. Однако перед работой желательно «набить руку» на бросовых обрезках

Резать профильную трубу легче и проще всего болгаркой. Фиксировать профиль можно как в тисках, так и в стусле

Если в сборке трубопровода планируется один или два раза сделать рез под углом, достаточно применить электропилу с полотном по металлу

Полимерную трубу под углом допустимо резать обычной ручной пилой, но очень важно зафиксировать ее в стусле, чтобы не испортить материал

Варианты резки трубы под различными углами

Угол между патрубками меньше 45 градусов

Нарезанные из трубы заготовки

Использование болгарки в разрезании труб

Использование электролобзика по металлу

Применение болгарки в резке профиля

Разрезание трубы электропилой

Резка полимерной трубы обычной пилой

Выясним, какие приспособления можно использовать для реза под различными углами.

Бумажное лекало для трубы

Для исполнения относительно точного реза можно применить несложную методику, где в качестве своеобразного лекала выступает обычный лист бумаги. Например, удачно подходит для создания лекала бумага принтерная формата А4.

Предварительно лист размечается под квадрат с помощью линейки. Размер диагонали квадрата должен быть равен длине окружности трубы, которую нужно отрезать. Лишние части листа обрезаются.

Простейший способ получения линии разметки на трубе для производства реза под углом 45 градусов. Используется обычный лист бумаги, который накладывается на корпус трубы в области отреза

Далее следующие действия:

  1. Согнуть лист по диагонали, совместив противоположные углы.
  2. Полученный треугольник повернуть так, чтобы линия гипотенузы была перпендикулярна оси трубы.
  3. В таком положении обернуть бумагой трубную поверхность, совместив вместе крайние точки гипотенузы.
  4. Нанести маркером метку реза по линии любого из катетов треугольника.
  5. Обрезать трубу по намеченной линии.

Этим способом вполне удобно размечать и резать трубы под углом 45º в диапазоне диаметров от 32 до 63 мм. Для большего удобства разметки рекомендуется брать толстую, но мягкую бумагу. Также можно использовать паронит и похожие материалы.

Как грамотно подобрать и как его применять на деле, подробно описано в предложенной нами статье.

Грамотно сделанные лекала для фигурного раскроя трубы позволяют с предельно высокой точностью выполнить срезы. При этом зазор между подготовленными заготовками все же не исключен. В соединении металлических труб он «закрывается» сварным швом, при соединении пластиковых деталей используется специализированный шнур для пайки.

Галерея изображений

Фото из

Раскроенные под углом из трубы детали должны совмещаться с минимальным зазором. Таким, чтобы после сварки он смог полностью заполниться швом

Если лекала для резки были сделаны неточно, проще отрезать новые элементы, чем подгонять их по факту напильником

Перед сварным соединением фигурно разрезанных деталей следует провести «примерку», чтобы определить участки с зазорами, требующими усиленного шва

Лекала для совершения реза трубы под углом рекомендовано опробовать сначала на обрезках пластиковой трубы соответствующего диаметра. После точной выверки их можно перенести на металлические заготовки

Совмещение разрезанных под углом деталей

Подгонка деталей для точного совмещения

Сварка металлических деталей узла

Варианты разрезания трубы для разветвлений

Программы расчёта углов реза

Технология резки по лекалам позволяет получать разные углы среза. Но для формирования лекала на углы, отличные от 45º, уже потребуется выполнять математические расчёты и по расчётным данным вырезать шаблон из бумаги или подобных материалов.

Правда существуют компьютерные программы, призванные избавить мастера от производства расчётов. Лекала под резку труб такие программы распечатывают на принтере.

Так выглядит окно компьютерной программы, выполняющей расчет угла среза для трубы круглого сечения. По результатам расчета вырисовывается лекало, которое распечатывается принтером. Лекало используют в изготовлении шаблонов

Простая программа расчета, созданная на базе приложения MS Excel, позволяет рассчитать и составить лекало практически для любых значений диаметров труб и требуемых углов реза.

Всё, что необходимо сделать пользователю, – это завести в ячейки «Наружного диаметра» и «Угла среза» соответствующие значения. По этим параметрам сформируется лекало, которое можно отправить на печать.

Пример лекала, полученного методом вычислений в популярной программе Excel. Вычисление точек прохождения кривой осуществляется на основе всего двух заданных параметров – диаметра трубы и требуемого угла среза
Недостаток программы – она не учитывает толщину листа лекала, что приводит к незначительным неточностям.

Стусло для резки труб

Есть несложный инструмент, часто используемый в быту, в основном для работ с деревом. Называется – стусло. Так вот, это же приспособление подходит для резки труб, причём под разными углами.

Стусло имеется в продаже, но при желании его всегда можно сделать своими руками и подогнать конструкцию под нужный диаметр трубы:

  1. Взять деревянную доску шириной, равной диаметру трубы, длиной 400-500 мм.
  2. Взять ещё две доски тех же размеров, но по ширине увеличенных на толщину первой доски.
  3. Из трёх досок собрать конструкцию в виде перевёрнутой буквы «П», где в качестве основания установлена первая доска.
  4. В центральной части конструкции разметить прямоугольник, две стороны которого проходят по внутренним границам боковых досок.
  5. Разделить прямоугольник диагоналями и по линиям, полученным на верхних гранях боковых досок, сделать пропилы вниз до основания.

Таким способом изготавливается шаблон для резки под углом 45º. Но с помощью транспортира можно разметить практически любой угол и сделать пропилы под рез трубы для конкретного угла.

Преимущество стусла — инструмент пригоден для неоднократного применения. Работа с инструментом допустима до такой степени износа стенок прорезей, пока они смогут обеспечивать высокую точность реза. Рекомендуется изготавливать стенки инструмента из материала более высокой прочности, чем дерево.

Такой выглядит возможная конструкция стусла – приспособления, благодаря которому также можно резать трубы под разными углами. Однако стусло, как правило, удобно применять для реза труб малых

Преимущества способа очевидны – простота, лёгкость изготовления инструмента (стусла), экономичность, универсальность. Недостатки работы с таким вариантом оснастки – необходимость подгонки размеров стусла под трубный диаметр при условии выполнения точного реза. То есть для каждой трубы придётся делать свой инструмент.

Также с помощью стусла резать трубу можно только ножовкой по металлу или секатором (для пластиковых изделий). Для работы с толстостенными металлическими трубами под рез болгаркой этот инструмент не подойдёт.

Простая оснастка под резку

Металлические изделия круглой и прямоугольной форм, имеющие достаточно толстые стенки, удобно резать под углом при помощи незамысловатой оснастки электромеханического действия.

Режущим элементом такого инструмента выступает отрезной диск или дисковая пила, закреплённые на валу электродвигателя. В свою очередь, электродвигатель с резаком является частью всей оснастки, куда входят рабочий стол, маятниковая опора, струбцина.

Электромеханическое приспособление для реза трубных элементов, в том числе под разными углами. Используется дисковый резак и несложная механическая система крепления трубы в разных положениях

Для установки трубы под нужным углом с последующим её креплением используются обычная струбцина и два металлических уголка. Один уголок (короткий) прикреплён к основанию поворотного механизма — маятника. Второй уголок (длинный) находится в свободном состоянии.

Процедура закладки трубы и резки:

  1. Поворотным механизмом устанавливается требуемый угол реза (например, с помощью  линейки и транспортира).
  2. Найденное положение фиксируется прижимными винтами.
  3. Между коротким и длинным уголками закладывается труба и  прижимается винтом струбцины.
  4. Подаётся напряжение на электродвигатель.
  5. Прилагая слабое усилие нажима к диску резака, трубу режут в нужном месте.

Преимущества такой методики – быстрая работа, аккуратный срез, возможность обработки большого количества труб за короткий промежуток времени.

Недостатки: ограничения к применению в бытовых условиях, повышенный шум, работа с трубами только малых и средних диаметров. К тому же процесс резки оснасткой выполняется стационарно на удалении от места монтажа, что не всегда приемлемо.

Если вы собираетесь сделать дома медный трубопровод, то потребуются , с правилами подбора которых советуем ознакомиться.

Нюансы работы с прямоугольным сечением

Для выполнения резки изделий прямоугольного сечения рекомендуется заблаговременно подготовить шаблонные отрезы уголков. Их легко сделать из металлического уголка, предварительно разметив тем же транспортиром.

Резка прямоугольных труб (профильных элементов) под нужными углами обычно выполняется по шаблонам. Такие шаблоны изготавливаются из металлических уголков разных размеров

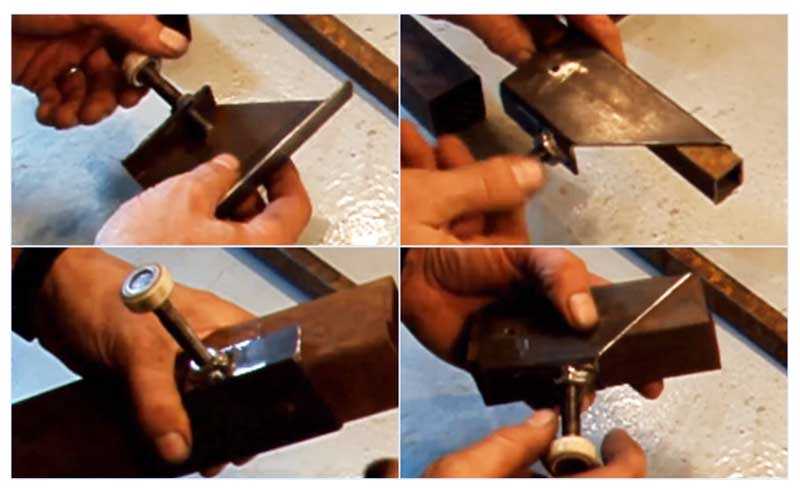

Разметку можно выполнить под разные значения углов. Для использования в деле шаблона, его достаточно приложить к прямоугольной трубе в нужном месте и отметить линию реза. Затем любым подходящим инструментом выполнить рез по намеченной линии.

Аппараты точной резки

Среди фирменных аппаратов, которые могли бы использоваться в быту для выполнения реза под углом, можно обратить внимание на технику итальянского производства.

Ленточнопильный станок Mini Cut от компании «MASS» — малогабаритное устройство с ручным прижимом, для работы не только с трубами, но также уголками, прутками, профильными элементами.

Удобный и продуктивный аппарат для резки труб малого и среднего диаметров. Резак сделан на базе ленточного стального полотна, который может устанавливаться для выполнения реза под углом

На станке поддерживается установка угла среза от 0 до 45º. Процедура осуществляется при помощи ленточного полотна со скоростью 45 возвратно-поступательных движений в минуту. Аппарат оснащается электродвигателем мощностью 370 Вт, который питается от бытовой сети. Максимально допустимый диаметр обрезаемой круглой трубы – 65 мм.

В промышленных масштабах для резки трубы разработаны многочисленные установки с электромеханическим и электрическим приводом. Технически сложные аппараты позволяют с высокой точностью производить термическую, кислородную и плазменную резку:

Галерея изображений

Фото из

Установка для резки трубы на объекте

Станок для пространственной резки в семи направлениях

Механизированный ручной газовый прибор

Мобильное устройство для больших труб

Промышленные модели (на примере BSM)

Существуют специальные станки промышленного назначения для выполнения точных операций резки под углом. Хороший пример: аппараты, выпускаемые под брендом «BSM». Производителем станков является немецкая компания Rexinger.

Правда станки серии «BSM» предназначены исключительно для работы с полипропиленовыми трубами достаточно больших диаметров. Поддерживается обработка изделий типа ПП, ПВХ, ПЭ, ПВДФ.

Промышленный станок под резку трубных изделий из полимеров. Предназначен для работы с изделиями больших диаметров, но имеет оснастку под обработку труб от 50 мм. Машина обеспечивает рез в широком диапазоне углов

Режущим инструментом станка является ленточная пила, благодаря которой и выполняется рез под углами от 0 до 67,5º. Точность процесса обеспечивает лазерный распознаватель резки.

Несмотря на конфигурацию устройства под изделия больших диаметров, можно применять специальный стол, при помощи которого также успешно режутся трубы малых диаметров (50 – 200 мм), которые проще раскроить с . Выпускается широкий модельный ряд устройств «BSM».

Применение термических способов

Кроме механических способов, нередко используются термические способы, где в качестве инструмента работают сварочные или резательные аппараты. Например, автогенный газовый резак или обычный сварочный аппарат (постоянного/переменного тока).

При помощи таких аппаратов резке доступны толстостенные металлические трубы. Однако крайне сложно методом электросварки или газового автогена получить идеально ровный качественный срез.

Технология резки с помощью электросварки и автогена распространена повсеместно. Методика не обеспечивает высокую точность реза, но при монтаже труб этот фактор зачастую не является определяющим

Технология резки с помощью электросварки и автогена распространена повсеместно. Методика не обеспечивает высокую точность реза, но при монтаже труб этот фактор зачастую не является определяющим

Обычно после резки термическим способом изделия подвергаются дополнительной обработке. Выравнивается линия среза, подгоняются значения требуемого угла. Такой подход экономически невыгоден, так как сопровождается дополнительными расходами на механическую обработку.

Как правило, применяется термическая методика реза в условиях промышленно-производственной сферы. Правда службы ЖКХ тоже часто прибегают к такой методике.

Термический рез используется и для работы с пластиковым материалом. Существуют устройства — термические гильотины. Острое тонкое лезвие таких аппаратов нагревается до высокой температуры, после чего выполняют рез.

Термические гильотины поддерживают резку под углом, и  в этом их преимущество. Однако для работы с более жёсткими материалами, чем поливинилхлорид, дерево, древесно-стружечные плиты, эти устройства применять нельзя.

Для резки способные равномерно разделить на части изделия с многослойной структурой. Их разновидностям и способам применения посвящена рекомендуемая нами статья.

Выводы и полезное видео по теме

В видеоролике представлены расчеты и показан практикум по выполнению реза трубы под углами 45º и 90º:

Для каждого отдельного случая монтажа можно подобрать наиболее удобный и менее затратный способ резки. Конкретный выбор зависит от материала трубы, её диаметра, толщины стенки.

Применяя простые способы разметки, можно получить достаточно точный угол, под которым требуется обрезать заготовку. Вместе с тем, обращаясь к сложной методике вычисления, есть возможность резать под нестандартными углами с высокой точностью.

У вас есть полезная информация по теме статьи? Возникли вопросы в процессе ознакомления с материалом или обнаружили спорные моменты? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

Новый способ разрезать круглую трубу под 45 градусов

Новый способ разметить круглую трубу под 45 градусов

сварка, своими руками, труба, ровно, самоделки, сварщик, трубу, welding, как отрезать трубу, круглую, холодная ковка, гараж, сваркатрубы, сварнойтв, врезка труба в трубу, монтаж, приспособления, diy, как отрезать, дымоход, отвод, как врезать разные диаметры труб, разметка, врезка разных диаметров, сварка труб, профильную, резать, как врезать трубу под 45 градусов, как, отвод вентиляционный, колено 90 градусов, как сделать, инструменты, станки, учебный фильм по сварке, интер 160, inter 160, цу-5, трубы, плазменная сварка, кованые изделия, плазменная резка, мастерская, blacksmith, с помощью электродов делаем разметку на трубе так, художественная ковка, гибка, жди, #лайф хак., режем трубу, китай, aliexpress, #ровно., разное., медные трубы, трубу большого диаметра. , режем трубу большого диаметра, чтобы другая трубы ложилась на неё ровно под углом 45 градусов. конечный результат завариваем, ёжик, ибо, нашёл его, ты, ковка, tig, о сварке, резак, для дома, дымоход из нержавеющей стали, как ровно отрезать трубу болгаркой, разметка труб, простыми, фотеев, резка труб, как ровно отрезать, отопление, купить дымоход из нержавеющей стали в минске, твердотопливный котел, камины, угол 90 градусов дымохода, труба дымохода, газовый котел, монтаж газового котла, дымоход из нержавейки, дымоход для газового котла, двухсегментный угол 90 градусов, газовая колонка, врезка трубу в трубу, как сделать врезку разных диамтеров, migmag, горн, сварка электродами, stick, сварочный полуавтомат, евротек, plasma, shoot, шпильки, точечная сварка, mma, сварочный инвертор, сварочный аппарат, сварочное оборудование, азы сварки, сварочные уроки, шов, аврора, weld, aurorapro, aurora, аврора про, плазма, резка круглой трубы, деление окружности на части, разделить окружность, как разделить окружность, деление окружности, окружности, разделение окружности на 8 частей, любого размера, любого диаметра, болгаркой, ушм, окружность, разметка кругляка, полезные советы, лайфхак, сверление, циркуль, штангенциркуль, транспортир, как разметить кругляк, как разметить трубу, сделать, элементарно, как сделать отвод, отвод сегментный, строим дом, как построить дом, мастер, оцинкованная сталь, строительство дома, rivne (city/town/village), под прямым углом, как отпилить, pipe, diameter, колено водостока, переходник, tap, ventilation knee, removal segment, outlet vent, outlet for ventilation, отвод из жести, водосток, оцинковка, колено трубы, колено, лист бумаги, умножение и деление, как отрезать ровно, советы мастеров, лайфхаки, полезный совет, как сделать поясок из подручных средств, как приварить резьбу, life, системы пожаротушения, пожаротушение тонкораспылённой водой, как варить трубы, как ровно разметить трубу, отрезать трубу ровно, handmade, forging, металлоконструкции, обработка металла, как отрезать трубу ровно, как ровно отрезать трубу, отрезать трубу под 90 градусов, ровно отрезать трубу, ровный рез болгаркой, дымохода, слесаря, косяки, кругляк, разметка трубы на секторы, болгарка, как сделать трилистник, деление, геометрия, деление чисел, на клетчатой бумаге, сектор, угол, and horizontal, vertical, отверстие в трубе, биметаллическая коронка, тонкораспыленная вода, врезка труб видео, как просверлить отверстие, как вырезать отверстие, welding overhead, хитрые идеи для мастеров, резка металла, разводка воды, горячая ковка, багет на потолок, аргон, самому, фильм полностью, механизированная шпаклевка, нержавейка, контур 180, ликоло, рыбка, wtf custom, расчёт реза, штукатурка, посуда, сантехника, минск, сантехник, частный дом отопление, вавин, пайка полипропилена, ремонт ванной, гидрострелка, котельное оборудование, обвязка котельной, отвод гр, отвод градусов, сварка титан, титан, врезки с помощью шаблона, шаблон врезок, инверторы титан, инверторы фубаг, как сделать шаблон врезки труб, шаблон врезок труб, врезка труб, фубаг, как сделать шаблон, видео подгонки труб под врезку, изоляции, труб, двух, соединение, помощь, жестяншику, подгонка труб под врезку, как подогнать трубу под врезку, труба в трубу одного диаметра, земс тиви, рувим бойко, стыковка трубы, пилим трубу болгаркой, пилим болгаркой, как сварить трубу под 90 градусов, разметка трубы, как пилить трубу болгаркой, видео подгонки врезки под 45 градусов, врезка под 45 градусов, как сварить трубы под углом, сварка труб под углом, сварка трубы, 42 труба, как отрезать трубу под 45 градусов, разрезать трубу под 90 градусов. , домашний мастер., полезные советы., как отпилить трубу под 45 градусов, как отпилить трубу, как пилить круглую трубу, самоделка для резки трубы, как разметить трубу под 45 градусов, как подогнать врезку под 45 градусов, сваркадляновичков, рехау, земсков, отопление канализация, водопровод, строика дома, монтаж отопления, александр смирнов, котел, батарейные подводки, коллекторная разводка, батареи, теплый пол, #сваркатрубы, электросварка, каксоединитьтрубуподдевяностоградусов, #какзаваритьтрубу,

как выполнить угловой разрез на трубе большого диаметра?

21-12-2014

#2

это сложно, но возможно.

45 самые удобные. отметьте свою длинную сторону (носок) оберткой, а затем вернитесь к тому же размеру, что и внешний диаметр трубы. (для 12 дюймов, я думаю, это 12,75 дюймов), чтобы отметить вашу короткую сторону (пятку)

, теперь вам понадобится кусок уголка и плоская лента, или большинство оберток можно использовать в качестве рулетки. центрирующая головка с регулируемым пузырем тоже работает. вам нужна отправная точка в любом месте окружности, где вы можете отметить прямую линию между короткой и длинной сторонами. затем либо взяв половину окружности, либо используя центрирующую головку, пройти 180 град. оттуда и сделайте еще одну прямую линию (железный уголок делает прямые линии по длине трубы) между короткой и длинной. затем возьмите половину этого и либо 90 град. или четверть окружности, сделайте больше линий вдоль трубы между короткой и длинной отметками.

у вас должно быть 4 метки, идущие по всей длине вашей трубы, все с равным расстоянием между ними, но они не должны быть длиннее, чем расстояние между вашими длинными (носком) и короткими (пяткой) метками, которые у вас есть вокруг трубы . выберите одну из отметок, идущих вдоль трубы, и назовите ее носком, противоположную отметку — пяткой, а две отметки под углом 90 градусов — вашими серединами.

я называю их серединами, потому что вы берете свои 12,75 дюйма между носком и пяткой и отмечаете середину прямо в (как вы уже догадались) середине! каблук 12,75″!

сейчас, вам нужен помощник. держите бинт где-то посередине и поместите его на отметку на пальце ноги. вы хотите, чтобы он также соответствовал вашим средним средним баллам. таким образом, намотка находится под забавным углом, но должна соответствовать всем трем отметкам, при этом полностью касаясь трубы между этими отметками. осмотрите его и посмотрите, выглядит ли он правильно, и попросите кого-нибудь отметить эту половину трубы.

Переверните трубу и сделайте то же самое с оберткой, идущей от «пятки» обратно к двум «серединам»! теперь он завершен и готов к вырезанию! просто помните, что ваш отрезной круг должен работать как ленточная пила, чтобы сделать это правильно. ваше лезвие должно попасть в отметку и быть направлено в ту точку на отметке, которая находится дальше всего от того места, где вы на самом деле режете.

все это я взял из своего справочника по монтажу трубопроводов, написанного Томасом Франклиндом. он может объяснить это лучше, чем я, и это делает его бесценным. это очень легко сделать и не так сложно, как кажется

вещи боссов:
первопроходец 325
maxstar 200

мои вещи:
сб 200
Транспондер Fronius 180
Линкольн на 100 ампер ж/ф
97 f350 DIT

Kevin

Как сделать косые срезы на круглой трубе?

  • Форум
  • Сварочные веб-дисциплины
  • Математика/макет
  • Как сделать косые скосы на круглой трубе?

  1. 30. 12.2016

    #1

    Как сделать скос на круглой трубе?

    Привет, я искал и прочитал несколько сообщений, но безрезультатно. Я строю поручни для друга-инвалида из 1 1/2-дюймовой галлоновой трубы. Мне нужно подрезать некоторые стыки, некоторые в одной плоскости, а некоторые под углом 90 градусов друг к другу. Некоторое время назад я читал пост на эту тему, но могу найти его снова.У меня есть горизонтальная ленточная пила для работы.Может ли кто-нибудь помочь мне с этим или указать мне на сообщение, которое может?

    Хобарт 190 миль
    Lincoln/Century 140 миг
    Коробка для жужжания Lincoln
    Отрезная пила Chicago Electric
    Плазменный резак Lotos LTP5000D
    Ленточная пила HMC с поворотной головкой

    Ответить с цитатой


  2. 30. 12.2016

    #2

    Re: Как сделать скос на круглой трубе?

    Если мне нужно сделать несколько, то я зажимаю упор на выездном ограждении. рез под углом 15 градусов. На этом форуме есть схемы.

    Фото спила — вторая сторона после поворота трубы на 180.

    Прикрепленные изображения

    Последний раз редактировалось tapwelder; 30.12.2016, 15:47.

    Ответить с цитатой


  3. 30. 12.2016

    #3

    Re: Как сделать скос на круглой трубе?

    Митра или выемка?

    Погуглите любой и добавьте «шаблон». Я видел несколько веб-сайтов, где вы вводите размеры, а затем можете распечатать шаблон, вырезать по линии, обернуть трубу, обвести и вырезать.

    Ответить с цитатой


  4. 31.12.2016

    #4

    Re: Как сделать скос на круглой трубе?

    другие, которые делают трубку, возможно, не больше, но я могу сказать вам, что я сделал. Я купил несколько шаблонов, отнес их на фотомашину kinkos с калькулятором и увеличил их, установив на фотомашине правильный процент длины шаблона. Вы получаете правильную длину с помощью нескольких пирогов x одного диаметра. Затем я вырезал бумажный шаблон и обвел его на тонком гибком пластике, который представляет собой рекламные вывески Marlboro, которые они вешают в круглосуточных магазинах, когда у них распродажи сигарет. сделать красивые шаблоны. В любом магазине descentwelding продаются маленькие шаблоны для 1,5 трубы. Они продаются в упаковках меньшего размера по 20 баксов или меньше.0, когда делаете трубу, как это было бы с плоской пластиной, но, поскольку труба такая маленькая, вы можете как бы выжечь/наполнить/шлифовать, уйти с ней, используя свою ленточнопильную пилу.
    однажды у меня была дренажная труба диаметром от 14 до 16 дюймов, мне пришлось спускаться по склону холма на 45. я пошел в школу, и мой учитель помог мне сделать шаблон для нее. есть формулы (которые я не помню вообще-то), но, насколько я помню, мы сделали его из тонкого листового металла. Мы взяли прямой край и линию длиной около 4 футов. Затем мы взяли большой циркуль и начертили несколько дуг равными маленькими отрезками по всей линии, каждая время, перемещая указатель поворота к контрольной точке предыдущего писца. Затем, когда, наконец, все было готово с компасом, нужно было соединить точки от руки с помощью карандаша. Затем взять ножницы по металлу и вырезать по линии. Получился идеальный шаблон. я использую кольцевые пилы на 1,5 трубы для седел, но у меня есть верстак и тиски, чтобы сделать это с /

    Последний раз редактировалось 123weld; 31 декабря 2016 г., 00:53.

    Ответить с цитатой


  5. 31.12.2016

    #5

    Re: Как сделать скос на круглой трубе?

    Первоначально Послано b-dog

    Под углом или надрезом?

    Погуглите любой и добавьте «шаблон». Я видел несколько веб-сайтов, где вы вводите размеры, а затем можете распечатать шаблон, вырезать по линии, обернуть трубу, обвести и вырезать.

    Хороший вопрос?

    Последний раз редактировалось tapwelder; 31 декабря 2016 г., 01:11.

    Ответить с цитатой


  6. 31.12.2016

    #6

    Re: Как сделать скос на круглой трубе?

    Правильный способ сделать это — использовать обертку для труб и книгу, которая показывает математику. Я рекомендую «Синюю книгу трубомонтажника» или «Руководство по торговле трубами IPT». Математика для прокладки стыков труб не может быть адекватно передана с помощью онлайн-текста.

    2000 Линкольн СА-250
    1974 Миллер Циферблат-Арк 250

    Ответить с цитатой


  7. 31.12.2016

    #7

    Re: Как сделать скос на круглой трубе?

    Хобарт 190 миль
    Lincoln/Century 140 миг
    Коробка для жужжания Lincoln
    Отрезная пила Chicago Electric
    Плазменный резак Lotos LTP5000D
    Ленточная пила HMC с поворотной головкой

    Ответить с цитатой


  8. 31. 12.2016

    #8

    Re: Как сделать скос на круглой трубе?

    Если вы действительно хотите срезать их под углом, зажмите один из них в пиле для первого скоса, отметьте центр верхней части трубы с помощью Curve-O-Mark, отрежьте, переместите трубу для следующего разреза, отцентрируйте исходную метку и отрежьте. опять таки.

    Ответить с цитатой


  9. 01-02-2017

    #9

    Re: Как сделать скос на круглой трубе?

    Первоначально Послано cabranch57

    Привет, я искал и читал ряд сообщений, но безрезультатно. Я строю поручни для друга-инвалида из 1 1/2-дюймовой галлоновой трубы.0 град. друг другу. Я когда-то читал пост на эту тему, но могу найти его снова. У меня есть горизонтальная ленточная пила для работы. Может ли кто-нибудь помочь мне с этим или указать мне на сообщение, которое может?

    Если вы собираетесь делать накидку, сделайте это сами. Это действительно довольно легко, если вы сделаете это один раз.

    Длина обмотки должна соответствовать внешнему диаметру трубы. Вы можете просто обернуть его, чтобы получить размер, а затем разметить разрез.

    Если вы используете пилу, вы просто устанавливаете ее на 45 градусов и пилите. На самом деле вы можете взять две части, которые у вас есть после разрезания, повернуть одну из них на 180 градусов, и у вас будет 9Колено 0 градусов.

    С уважением,

    Уильям Маккормик

    Если бы я не был таким…..сумасшедшим, я бы не пытался вести себя нормально, и вы бы испугались.

    Ответить с цитатой


  10. 01-03-2017

    #10

    Re: Как сделать скос на круглой трубе?

    Спасибо вам всем за ваши ответы. Вы подали мне несколько идей. Я изготовил Curve-o-Mark для бедняков, и это хорошо для меня сработало. Я приварил уголок 2 x 2 дюйма длиной около 10 дюймов, перпендикулярный углу 2 x 2 размером 6 дюймов (как крест). Я прикрепил цепью 6-дюймовый кусок к самому дальнему концу трубы, вставил трубу в тиски, поместил магнитный торпедный уровень на 10-дюймовый кусок и выровнял его. Сделал разрез, а затем повернул трубу и отмерил ее уровнем. Это дало мне 90 град. вырезанный из оригинального. Я думаю, вы могли бы сделать любой градус с помощью регулируемого магнитного транспортира. Удостоверьтесь, что хитроумное приспособление освободит любые стойки или другие объекты при установке на трубу, когда вы пропустите его через тиски для пилы до следующего пропила. Это предполагает, что ваш стол пилы и труба с самого начала находятся на одном уровне. Надеюсь, это может помочь кому-то в будущем, сработало хорошо для меня.

    Хобарт 190 миль
    Lincoln/Century 140 миг
    Коробка для жужжания Lincoln
    Отрезная пила Chicago Electric
    Плазменный резак Lotos LTP5000D
    Ленточная пила HMC с поворотной головкой

    Ответить с цитатой


  11. 01-10-2017

    #11

    Re: Как сделать скос на круглой трубе?

    Для всех, кто может попасть сюда, вы можете попробовать этот генератор бумажных шаблонов . … он делает много вещей, помимо простого соединения трубок, он бесплатный и достаточно простой в использовании.

    И если есть какая-то функция, которая необходима, меня можно убедить обновить программное обеспечение. Я добавил соединение кластера планера, потому что парни, которые собирали свой собственный самолет, были очень настойчивы.

    Ответить с цитатой


  12. 01-10-2017

    #12

    Re: Как сделать скос на круглой трубе?

    Что за суета, просто используйте контурный маркер curv o mark.

    Ответить с цитатой


  13. 01-10-2017

    №13

    Re: Как сделать скос на круглой трубе?

    Спасибо за все ваши ответы. Я не очень ясно выразился в своем исходном сообщении. Я хотел отрезать 45 градусов на одном конце трубы, а другой на 90 градусов. к тому, что на другом конце трубы. Оба разреза не будут на одном конце.

    Хобарт 190 миль
    Lincoln/Century 140 миг
    Коробка для жужжания Lincoln
    Отрезная пила Chicago Electric
    Плазменный резак Lotos LTP5000D
    Ленточная пила HMC с поворотной головкой

    Ответить с цитатой


  14. 01-10-2017

    №14

    Re: Как сделать скос на круглой трубе?

    Итак, вы пытаетесь определить, как сориентировать противоположные концы трубки? Быстрый способ заключается в том, чтобы прикрепить трубку зажимом или прихватками к каналу соответствующей длины. Затем вы можете вращать его в тисках с шагом 90 градусов.

    Ответить с цитатой


  15. 01-10-2017

    №15

    Re: Как сделать скос на круглой трубе?

    Первоначально Послано tapwelder

    Итак, вы пытаетесь определить, как сориентировать противоположные концы трубки? Быстрый способ заключается в том, чтобы прикрепить трубку зажимом или прихватками к каналу соответствующей длины. Затем вы можете вращать его в тисках с шагом 90 градусов.

    Когда важно выравнивание, я использую воронение или черный маркер/фломастер, кусок уголка и рисую царапину на трубке. Это значительно упрощает поддержание согласованности. Обратите внимание: если вы используете бумажный шаблон из моей ссылки выше, он распечатывает линии на бумаге, чтобы помочь в выравнивании по обеим сторонам… Линии добавляются для 0 градусов, 90 град, 180 град, 270 град. Вы можете выяснить местоположение, если вам нужно что-то под нечетным углом, добавьте отметку на шаблон и выровняйте ее по линии, которую вы начертили на боковой стороне трубки. На самом деле, если вы работаете над чертежом и следите за пересечениями осевых линий, вы можете использовать приведенный выше бумажный шаблон и для расчета ДЛИНЫ. Они помогают выровнять шаблон по мере того, как он накатывается на стальную трубу, И они дают вам точную ссылку на теоретическую осевую линию до пересечения осевой линии. Обратите внимание на примечание на распечатке «Ссылка на кромку пересечения центральной линии базовой трубы (CL) —> (мм / дюймы). Я очень много работал, чтобы убедиться, что этот размер точен.

    Работайте умнее, а не усерднее.

    Последний раз редактировалось zipzit; 10.01.2017 в 18:55.

    Ответить с цитатой


  16. 03-11-2017

    №16

    Re: Как сделать скос на круглой трубе?

    http://metalgeek.com/static/cope.pcgi

    Я постоянно пользуюсь этим сайтом для подбора труб. он позволяет выбрать угол установки, диаметр трубы и толщину стенки. Затем вы можете распечатать шаблон в формате PDF в нужном масштабе. отлично работал для теплообменника из нержавеющей стали, который я должен был построить.

    Ответить с цитатой


  17. 27-03-2017

    # 17

    Re: Как сделать скос на круглой трубе?

    вы немного сбиваете с толку то, что вы снимаете, но если вы делаете митру на каждом конце и вам нужна центральная плоскость, есть несколько способов сделать это, если только один раз прикрепите небольшой кусок плоской планки и положите уровень на него, прежде чем начать либо отрезать, если делать кратные центры трубы curvomark

    Не спорь с идиотом. Он опустит вас до своего уровня и задавит опытом.

    Ответить с цитатой


  18. 04-04-2017

    # 18

    Re: Как сделать скос на круглой трубе?

    Вы также можете использовать «скобу плоскости изгиба», чтобы компенсировать разрезы. Выровняйте свой первый разрез и обнулите угловой искатель, затем для вашего второго угла просто поверните трубу, пока угловой искатель не покажет 90.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
