Рисунок на потолке своими руками

Современные технологии позволяют перенести на потолочную поверхность совершенно любое изображение. Можно сделать это разными способами, но, самым оптимальным будет заказ натяжного покрытия с понравившимся рисунком. Однако, некоторые рисунки на потолке, можно создать собственными руками.

Что для этого нужно

Само собой, понадобится подготовить поверхность потолка к нанесению на него рисунков. Для этого, плоскость нужно выровнять и очистить от всяких загрязнений. В некоторых случаях, предварительно потребуется окрасить весь потолок грунтовочным слоем. Это делается для того, чтобы изображение ложилось ровнее.

Далее, следует выбрать технику нанесения картинки и приобрести все необходимое для работы, согласно требованиям выбранной технологии. В большинстве случаев, потребуется приобрести несколько разновидностей губок, с разной фактурой, краски, которыми будет расписываться потолок и набор кистей для работы на сложных участках.

Основную сложность, представляет выбор техники. Здесь, все будет зависеть от сложности подобранного рисунка. Если это простой, повторяющийся орнамент, то будет достаточно изготовить трафарет и купить мелкую губку, а если выбрана художественная роспись, то потребуется большой набор кистей и недюжинный художественный талант.

Трафарет

Наиболее простой способ украсить потолок в комнате рисунком – использовать трафарет и губку. Сам трафарет можно изготовить из плотной пленки, тонкого картона или бумаги. Выбор материала зависит от количества мелких деталей и сложности рисунка.

Чтобы облегчить вырезание самых мелких деталей, можно оставить небольшие перемычки между частями трафарета, которые впоследствии закрасятся маленькой кистью.

Особенности техники:

  • Нельзя водить по шаблону кистью. Краска может попасть под него и смазать наносимое изображение
  • Трафарет может быть, как прямым – когда получаемое изображение формируется неокрашенными участками, так и обратным – когда картинка складывается из закрашенный частей
  • Вместо кисти удобно использовать губку или валик, особенно – для больших фрагментов изображения
  • Перед использованием трафарета, необходимо окрасить всю площадь потолка в цвет фона

Шаблоны помогут получить не только самые простые варианты изображений, но и достаточно серьезные картины. Для этого, не нужно создавать трафарет, величиной с готовый рисунок. Необходимо разбить его на несколько отдельных фрагментов, для каждого из которых потребуется сделать собственный шаблон.

Чтобы не перепутать местами части картины, отдельные фрагменты необходимо пронумеровать. Примерно так же, поступают и с многоцветными трафаретными картинами. Отличие будет только в том, что разные цвета наносятся через разные шаблоны – каждый следующий, поверх или рядом с предыдущим.

Использование проектора

Этот способ замечателен тем, что для получения отличного результата не нужно быть художником. Однако, созданная картина будет очень реалистична и максимально похожа на выбранное изображение. Добиться такого эффекта поможет обычный проектор.

Необходимо запастись терпением – способ достаточно трудоёмкий и долгий, хотя, это в большей степени зависит от сложности картины. Помимо терпения и усидчивости, понадобится и проектор, при помощи которого картинка будет проецироваться на потолок.

Отличным решением будет использование старого диапроектора, однако, тут будет необходимо изготовить слайд с выбранной картинкой, что не все смогут сделать. Поэтому, достаточно стандартного медиапроектора.

Особенно тщательно, нужно подгонять выбранный сюжет под плоскость потолка. Важно избежать искажений. Проектор нужно установить на крепкое, не шатающееся основание так, чтобы он не мешал перемещаться по помещению.

Остальное достаточно просто – карандашом наносятся все линии будущего шедевра. Картинка на потолке просто обрисовывается, как при копировании через копировальную бумагу. Остаётся только раскрасить полученную основу, как детскую раскраску. Цвета подбираются из тех, что имеются. Можно приобрести полный набор различных оттенков, а можно смешивать основные по специальной таблице.

Таким методом можно создавать достаточно сложные рисунки на потолке например, такие, как на фото, которое показано ниже. Способ лучше всего, подходит для монохромных изображений.

Как нарисовать облака

Нередко, на потолке можно встретить изображение синего неба с плывущими по нему облаками. Больше на рисунке ничего нет. Воспроизвести такой рисунок на потолке можно и своими руками. Необходимо только подготовить краски и несколько губок.

Первым делом, рисуется само небо. Лучше окрасить поверхность в несколько слоев, чтобы избежать непрокрашенных участков. Далее, окунув губку или валик с подходящей фактурой в белую краску, рисуем облака. Делается это методом «тампонирования» поверхности. Просто прикладываем губку в нужном месте, слегка прижимая. Так «затампонивается» необходимая площадь. По краям нажим уменьшаем, создавая более «прозрачные» части облаков.

Основа облаков нарисована. Можно придать ей некоторый объем, использовав краску серого цвета. Важно, чтобы серый оттенок был как можно светлее. Главную глубину рисунку, придаст губка, которую нужно обмакнуть снова в ту краску, которая использовалась для создания неба. Ей не нужно закрашивать облака полностью, только слегка прижать ее в некоторых местах, имитируя просветы.

Использование поверх всех остальных красок того оттенка, которым рисовали небо, позволяет придать ему естественности и натуральности. С близкого расстояния эффект будет незаметен, но, с уровня стоящего человека, получается очень заметный объемный эффект. Важно помнить, что каждый новый слой можно наносить только тогда, когда предыдущий полностью просохнет.

Валик

Отличный вариант декорирования поверхности потолка. Художником быть не нужно, трафареты готовить тоже не придется, а все, что необходимо – специальный фактурный валик, который продается в любом магазине отделочных материалов.

Получаемый узор может быть разным – зависит от выбранного валика. Технология проста – валик окунается в кювету с краской и прокатывается по плоскости перекрытия. Важно соблюдать одинаковое расстояние между полосами с нанесенным узором.

на белом своими руками, фото дизайна, простые и любые можно, орнаменты трафаретом как облака в интерьере

Самый простой рисунок на потолке сможет оформить даже начинающий художник

Начинающим мастерам росписи потолков кажется, что создать рисунок на потолке сложно и непостижимо. Даже человек без особых задатков художника, может нарисовать самый простой рисунок с использованием трехмерной графики.

Содержание материала:

  • 1 Первый этап создания рисунка на потолке своими руками
  • 2 Современные рисунки на потолке: дизайн и цвет
  • 3 Делаем рисунок на простом потолке
  • 4 Рисуем любой рисунок на потолке: валики и техника
  • 5 Оригинальные орнаменты, рисунки для потолка
  • 6 Простой рисунок на потолке трафаретом
  • 7 Как нарисовать облака на потолке своими руками
  • 8 Рисуем объемный рисунок на потолке

Первый этап создания рисунка на потолке своими руками

Любой процесс нужно начинать с правильной подготовки. В этом случае потолочную поверхность нужно очистить от грязи и пыли и выровнять до идеального состояния. Иногда площадь потолка окрашивают слоем грунтовки для того, чтобы изображение легло ровно.

Когда потолок полностью подготовлен, следует пройти следующие этапы:

  1. Выбор изображения.
  2. Выбор техники нанесения картинки на поверхность.
  3. Подготовка приспособлений, инструментов для работы.

Часто для нанесения изображения на потолок мастер использует губки разных форм, материалов и фактур. Не обойтись без набора красок, кистей, которые понадобятся на особо сложных участках.

В первую очередь следует выбрать изображение, которое в дальнейшем вы хотите видеть на потолке

На выбор техники работы огромное влияние оказывает уровень сложности рисунка. Например, орнаменты нарисовать легко, ведь он состоит из одного элемента, который постоянно повторяется. Чтобы быстрее сделать рисунок, следует изготовить трафарет, и с помощью мелкой губки нанести орнамент.

Важно! Разрисовать поверхность художественной росписью удастся только при помощи большого набора кисточек.

Современные рисунки на потолке: дизайн и цвет

Нарисовать на стенах и потолочном покрытии можно разные композиции, но нельзя перегружать комнату, делать ее мрачной, безжизненной. Лучше подбирать тематику по общему стилю интерьера. Лучше остановить внимание на жизнерадостных, светлых или нейтральных темах.

На потолке не должны присутствовать яркие кислотные цвета, поэтому тон рисунка лучше выбирать из таких вариантов:

  • бежевый;
  • нежно-розовый;
  • светло-коричневый;
  • персиковый;
  • светло-зеленый;
  • небесный;
  • кремовый и пр.

Современные рисунки на потолке должны быть выполнены в светлых тонах

Важно! Для создания вычурного потолка в английском стиле, тогда изображение должно быть строгим, сдержанным и экстравагантным.

Делаем рисунок на простом потолке

Для того чтобы нарисовать оригинальное изображение на белом потолке нужно подобрать краски и необходимые оттенки. Одними из лучших являются водоэмульсионные акриловые. Они стойкие и долговечные, а рисовать ими одно удовольствие.

Перед тем как воплотить свою идею на потолке, необходимо сделать заготовку на листе бумаги. Начинающему мастеру лучше попробовать нарисовать абстрактную фигуру или фигурное растение. Перед работой с потолком нужно распечатать картинку на ватмане.

Если все готово, можно приступать к работе:

  1. Начинают с наброска.
  2. Легкими линиями переносят рисунок на потолок, отмечая верхнюю и нижнюю границу всего изображения.
  3. Окрасить потолок.
  4. Развести краски и обработать большие куски картины, потом перейти к мелким деталям.
  5. Покрыть изображение специальным лаком.

Рисунок на простом потолке необходимо начинать с наброска

Картинку наносят на натяжной потолок, а также часто используется конструкция из гипсокартона. Такие поверхности не нужно специально готовить перед началом работы. Поверхность сразу будет идеально ровной, максимально гладкой без изъянов.

Важно! Пленки натяжных потолков и конструкций из гипсокартона очень хорошо впитывают в себя краски.

Рисуем любой рисунок на потолке: валики и техника

Если человек не имеет художественных способностей, ему для воссоздания картин лучше использовать специальное приспособление, которое называется фактурным валиком. На это приспособление уже нанесен выпуклый рисунок, с помощью которого можно создать интересную картину.

Чтобы работать с фактурными валиками, особые навыки не требуются:

  1. Следует окунуть валик в емкость с краской.
  2. Затем окрасить необходимую площадь поверхности.
  3. Краской покрывают параллельные полосы, обрабатывая потолок шаг за шагом.

Работать с фактурными валиками довольно просто, особых навыков здесь не требуется

Иногда применяют технику штампов. Их можно приобрести или сделать самостоятельно. Для собственноручного изготовления необходима резина и формопласт.

Важно! Чтоб нарисовать отпечаток, штамп необходимо окунуть в краску, затем сделать отпечаток картинки на потолочной поверхности.

Оригинальные орнаменты, рисунки для потолка

На простом покрытии потолка или стены можно изображать волну, узоры, орнаменты или абстракцию. Освежить комнату удастся, если изобразить на потолке нежные цветы. Для того чтобы их красиво нарисовать лучше использовать технику трафаретов. Так, мастеру не придется вырисовывать каждую дугу, а все линии получатся аккуратными.

Популярные изображения:

  • мировые достопримечательности;
  • море;
  • звездное небо;
  • символы.

Популярными рисунками на потолке являются изображения звездного неба, моря и мировых достопримечательностей

Важно! В детских комнатах каждый элемент росписи должен быть нарисован в теплых пастельных тонах. Орнамент должен быть выдержанным, обеспечивать уют.

Простой рисунок на потолке трафаретом

Пользоваться трафаретом очень удобно. Его можно изготовить самостоятельно, нарисовав карандашом заготовку и вырезав отдельные участки. От того, насколько качественным получится такое приспособление будет зависеть конечный результат.

В большинстве случаев такие приспособления служат для создания таких элементов:

  • простой узор без лишнего декора;
  • однотипные орнаменты;
  • одиночные элементы сложного рисунка.

Простой рисунок на потолке может быть оформлен с помощью трафарета

Если в помещении установлен фигурный потолок, интересно повторить дугу краской, выгодно подчеркивая их форму. Это нелегкое и кропотливое занятие, которое требует таких инструментов: лекала, линейки, миллиметровой бумаги.

Вначале следует снять замеры потолка и выбрать масштаб рисунка. Используя значения, начертить схему потолка (уменьшив параметры по выбранному масштабу). С помощью лекала начертить дугу и обозначить на ней несколько точек. Следуя чертежу, нарисовать дугу на потолке.

Важно! Нарисованная дуга или эллипс должны быть плавными и аккуратными.

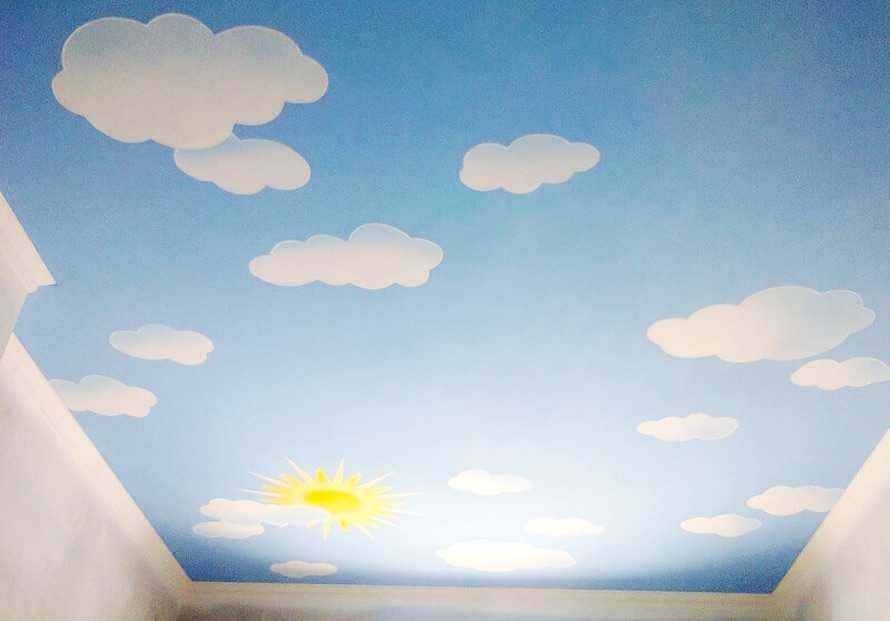

Как нарисовать облака на потолке своими руками

Очень красиво смотрится на потолке синее небо, по которому плывут нежные облака. Самостоятельно воссоздать такую картину удастся каждому человеку. Для этого понадобятся 2 губки и краски.

В процессе рисования неба поверхность окрашивают несколькими слоями краски. Так, каждый участок будет хорошо прокрашенным.

Нарисовать облака на потолке можно с помощью двух губок и краски

Последовательность действий:

  1. Губку подходящей фактуры окунуть в краску белого цвета.
  2. Нарисуйте облако.
  3. Операция осуществляется способом «тампонирования». Губку прикладывают к требуемой зоне, слегка прижимая ее к поверхности.

Так, делают со всей площадью.

Важно! На краях облака нажим делают менее интенсивным. За счет этого удастся воссоздать прозрачность отдельных участков облаков.

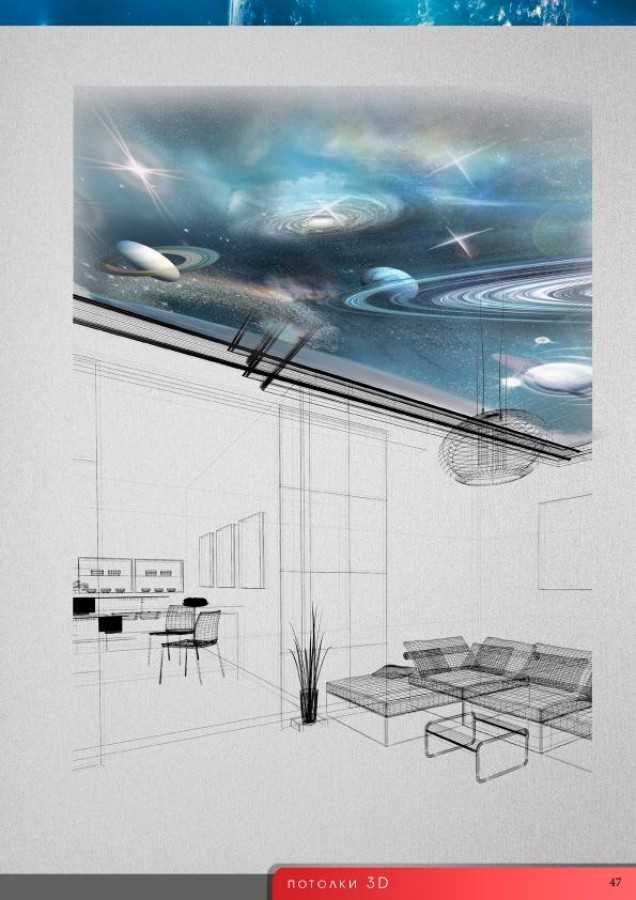

Рисуем объемный рисунок на потолке

Как сделать небо, но с реальным погружением в картину? Трехмерность картине придают посредством более темных оттенков краски. В случае с белыми облаками, для получения объемности используют серую краску. При этом важно, чтобы оттенок был не слишком темным, а умеренным.

Глубину композиции формируют губкой. Ее нужно обмакнуть в краску, которую художник применял для рисования неба. Однако закрашивать облака полностью запрещено. Следует слегка прижимать губку в отдельных зонах.

В объемном рисунке на потолке глубину композиции формируют губкой

Если сверху использовать оттенок, которым рисовали основу, картинка получится:

  1. Максимально натуральной.
  2. Естественной.
  3. Объемной.

По-настоящему оценить красоту небес удастся, если смотреть на них издалека.

Важно! Каждый следующий слой наносят после высыхания предыдущего.

Как создать рисунки на потолке (видео)

Правильно подбирая цветовую гамму и стиль изображения можно украсить собственное жилище без привлечения профессионалов. Такая творческая работа увлекает, а результат радует не один год. Главное, четко продумать всю картину и красиво это обыграть.

Дизайн рисунков на потолке своими руками (фото примеров)

Глава 5.

Начертить планы потолка – Учебные пособия по программам визуальной графической коммуникации для дизайна интерьера

Часть первая. Автокад

По завершении данного занятия студенты смогут:

  • (CO 1) Начертить RCP из планов этажей
  • (CO 2) Добавить/редактировать люк
  • (CO 3) Создать легенду для RCP

 Основные моменты сеанса

В конце занятия учащиеся могут создать приведенную ниже графику.


 Содержание лекций

(CO 1) Начертить отраженные планы потолка (RCP) из планов этажей

В этом уроке вы узнаете, как нарисовать RCP в AutoCAD.

Откройте файл AutoCAD

Копировать элементы с плана этажа

  • [ШАГ 01] Отключите слои, которые не нужно копировать для RCP.
    Отключить следующие слои: A-ANNO, A-ANNO-DIMS, A-ANNO-TEXT, ANNO-TTLB, A-CLNG, A-CLNG-PATT, A-DETL, A-FLOR, A-FLOR-FNSH , A-FLOR-HRAL, A-LWT-ОБЪЕКТ, A-LWT-РАЗДЕЛ, A-LWT-ПОВЕРХНОСТЬ, Defpoints, I-FURN, P-FIX, S-УРОВЕНЬ
  • [ШАГ 02] Скопируйте оставшиеся элементы на 100-футовый план южного направления
  • [ШАГ 03] Включить все слои
  • [ШАГ 04] Очистить план
    • В пространстве мы хотим показать все дверные проемы, но не сами двери. Чтобы снять дверные качели, необходимо Взорвать дверные блоки и снять сами двери и качели
    • Для корпуса снимите корпус, высота которого не ниже 5 футов.
    • Расширьте линии по мере необходимости, чтобы очистить план
  • [ШАГ 05] Заблокируйте слой [S-GRID] > Выберите все стены и элементы для RCP > Переключитесь на слой [A-CLNG].
  • [ШАГ 06] Сделайте слой [A-CLNG] текущим слоем
  • [ШАГ 07] Добавить элементы потолка (изменения высоты и структуры потолка, если это открытый потолок)
  • [ШАГ 08] Сделайте слой [A-CLNG-PATT] текущим слоем > Подтвердите цвет слоя на 34 > Добавьте рисунок потолка
  • [ШАГ 09] Сделайте слой [A-CLNG-PATT] текущим слоем > Добавить аннотацию потолка
  • [ШАГ 10] Скопируйте название комнаты и блок номеров с плана этажа
  • [ШАГ 11] Создание символов освещения
    • Вы можете принести световые символы (блоки) с других веб-сайтов или образцы из папок Electric-lighting, используя [DESIGN CENTER]
    • И вы также можете сделать свои собственные символы для вашего проекта. Я создал восемь типов осветительных приборов
  • [ШАГ 12] Добавить [A-CLNG-FIXT], цвет – 190, толщина линии – 0,25 мм > Разместить символы освещения (блоки) на планах этажей > Переключить символы освещения на [A-CLNG-FIXT]
  • [ШАГ 13] Выберите все символы освещения на планах этажей > Создайте блок [000-осветительные приборы] > Переместите блок в RCP
  • [ШАГ 14] Выберите блок на RCP> Щелкните правой кнопкой мыши > Выберите [Редактировать блок на месте] > Отрегулируйте и выровняйте осветительный прибор, добавив размеры > Нажмите [Сохранить изменения]

(CO 2) Добавить/редактировать люк

  • [ШАГ 1] Скройте ненужные слои для улучшения результатов штриховки
    • Подтвердите, что текущий слой [0] слой
    • Отключите все слои, кроме слоев [0], [A-WALL], [A-LWT-SECTION] и [A-CLNG]
  • [ШАГ 2] Нарисуйте линии или линии, чтобы создать замкнутый объект
    • Люк распознает только закрытый объект. Таким образом, вы должны сделать замкнутую линию или линии, которые полностью закрыты. Если вы не уверены, закрыт объект или нет, вам нужно сначала попробовать команду «Штриховка». Если команда штриховки не работает, вам нужно перерисовать с помощью [PLINE] или использовать [PEDIT] для преобразования из линий в [pline].
  • [ШАГ 3] Добавьте люк в стену
    • Подтвердите текущий слой [A-WALL]
    • Щелкните значок штриховки на вкладке [ГЛАВНАЯ] на панели рисования
      или введите [H] и нажмите [ENTER]
    • Выберите Solid на вкладке [РЕДАКТОР ШТРИХОВКИ] на панели [ШАБЛОН]
    • Выберите девятый цвет на вкладке [РЕДАКТОР ШТРИХОВКИ] на панели [СВОЙСТВА]
    • При наведении курсора мыши на закрытый объект образец штриховки заполняет область. Если у вас нет предварительного просмотра, это означает, что у вас нет закрытого объекта.
    • Вы можете выбрать несколько файлов для одной команды штриховки
    • Нажмите [ENTER], чтобы завершить команду штриховки
  • [ШАГ 4] Скопируйте заливку стен в RCP
    • Выберите заливку стены, которую вы только что сделали. при необходимости вы также можете создать блок для заливки стен, набрав [B] и нажав [ENTER]
    • Измените порядок прорисовки на [ОТПРАВИТЬ НАЗАД], щелкнув правой кнопкой мыши и выбрав [ОТПРАВИТЬ НАЗАД]
    • Скопируйте штриховки стен с планов этажей на RCP
  • [ШАГ 5] Добавьте штриховку для разреза
    • Выберите разрез
    • Щелкните правой кнопкой мыши > выберите [РЕДАКТИРОВАНИЕ БЛОКА НА МЕСТЕ] > щелкните [ОК]
    • Нарисуйте линии или полилинии, чтобы создать замкнутый объект. Убедитесь, что вы находитесь на правильном слое
    • .

    • Выберите значок [ШТРИХ] на вкладке [HOME] на панели [DRAW]
      или введите [H] и нажмите клавишу [ENTER]
    • Выберите закрытую область стены, пола, потолка. Вы можете выбрать несколько областей для одной штриховки — нажмите клавишу [ENTER], чтобы закончить комментарий.
    • Обновите слой заливки штриховки до [A-LWT-SECTION]
    • После завершения штриховки нажмите [СОХРАНИТЬ ИЗМЕНЕНИЯ], чтобы сохранить блок > Нажмите [ОК]
  • [ШАГ 6] Включить все слои

Команда «Штриховка» предназначена для заполнения замкнутой области или выделенного замкнутого объекта образцами штриховки или заливки.

Штриховка часто используется для добавления заливки к толщине стены, пола и потолка для лучшей читаемости.

Кроме того, штриховка также используется для добавления узоров на поверхность, чтобы подчеркнуть отделку.

В этом учебном пособии вы попрактикуетесь в добавлении сплошной заливки на стены планов этажей и RCP. Это обычно называют поче. Кроме того, добавьте образец штриховки на стену, пол и потолок вида в разрезе.


(CO 3) Создать легенду для RCP

В ваших RCP условные обозначения необходимы для информирования о том, какие элементы включены, такие как осветительные приборы, отделка, оборудование, HVAC и т. д., которые используются в ваших RCP.

В этом уроке вы создадите легенду освещения, которую вы использовали в своих RCP
  • [ШАГ 1] Найдите/организуйте осветительные приборы, которые вы использовали
    • Скопируйте блок освещения из RCP в пустую область рисования
    • Взорвите блок освещения, набрав [X] и нажав клавишу [ENTER]
    • Удалите все размеры с разобранного блока освещения. Вы можете заблокировать [A-CLNG-FIXT] > выбрать размеры > удалить выбранные размеры, нажав клавишу [DELETE], или ввести [ERASE] и нажать клавишу [ENTER]
    • Удалить дублирующиеся осветительные приборы. Вам нужен только один блок осветительной арматуры каждого типа осветительной арматуры.
    • Расположите светильники вертикально. Вы можете нарисовать линию для справки.
  • [ШАГ 2] Создайте таблицу со строками
    • AutoCAD предлагает инструмент «Таблица» для создания таблицы. Вы можете найти этот инструмент на вкладке [АННОТАЦИЯ] на панели [ТАБЛИЦЫ]. Однако этот табличный инструмент используется для очень сложных документов. Как дизайнер интерьеров с более чем десятилетним опытом работы в отрасли, я до сих пор использую линии для создания стола. Пожалуйста, попробуйте инструмент таблицы, если хотите.
    • Скопируйте опорную строку для строк столбцов таблицы. Вы также можете использовать команду [СМЕЩЕНИЕ].
    • Рисование рядов линиями
    • Для очистки линий используйте команды [TRIM]
  • [ШАГ 3] Добавьте тексты в таблицу
    • Убедитесь, что масштаб вашего чертежа 3/16”=1’-0”.
    • Введите [MT] и нажмите [ENTER], чтобы нарисовать текстовое поле и добавить текст
    • Повторите команду [MTEXT] для другого текста. Вы также можете копировать из того, что вы создали.
  • [ШАГ 4] Выберите таблицу и содержимое таблицы > Переключиться на слой [A-ANNO]
  • [ШАГ 5] Сделайте таблицу блоком [000-Легенда освещения]

СОХРАНИТЕ файл перед закрытием приложения.

Сохранить резервную копию в другом месте (например, в облачной папке)

Создать план отражения потолка

Видио

Диаграммы

Строительные планы и карты

Строительные планы и карты

Создание плана отражения потолка

Visio Plan 2 Visio профессиональный 2021 Visio профессиональный 2019 Visio профессиональный 2016 Visio профессиональный 2013 Visio премиум 2010 Visio 2010 Visio 2007 Дополнительно… Меньше

Используйте шаблон Reflected Ceiling Plan для разработки макета потолка. Вы можете использовать инструменты рисования, направляющие и команду Array Shapes для проектирования потолочной сетки. После того, как сетка будет на месте, вы можете указать места для освещения, воздушных устройств и детекторов дыма.

  1. Открыть Visio.

  2. В категории/шаблоне Карты и планы этажей щелкните Отраженный план потолка > Создать .

    По умолчанию этот тип чертежа открывает масштабированную страницу чертежа в альбомной ориентации. Вы можете изменить эти настройки в любое время.

  3. Создайте или вставьте план этажа, выполнив одно из следующих действий:

    Создать план этажа

      org/ItemList»>

    1. Создайте базовую конструкцию внешней стены одним из следующих способов.

      Использовать формы комнаты

      1. Из Walls, Shell and Structure перетащите одну из фигур комнаты на страницу чертежа.

      2. Измените размер комнаты, перетащив маркеры управления и маркеры выделения на отдельные стены.

      Использовать формы стен

        org/ItemList»>

      1. Из Стены, оболочка и конструкция перетащите фигуры Внешняя стена на страницу чертежа.

      2. Измените размер стен, перетащив конечную точку ( или ).

      3. Перетащите конечную точку одной стены на другую стену.

        Конечные точки становятся красными, когда стены склеены. Пересечения между двумя стенами очищаются автоматически.

        Примечание. Для правильного соединения стен необходимо выбрать Геометрия формы в диалоговом окне Snap & Glue . Щелкните вкладку View > Средство запуска диалогового окна в группе Visual Aids > вкладку General .

    2. Создайте структуру внутренней стены.

      1. Перетащите фигуры Wall на страницу чертежа, расположив их внутри внешней конструкции.

      2. Измените размер стен, перетащив конечную точку ( или ).

      3. Перетащите конечную точку одной стены на другую стену.

        Конечные точки становятся красными, когда стены склеены. Пересечения между двумя стенами очищаются автоматически.

        Примечание. Для правильного соединения стен необходимо выбрать Геометрия формы в диалоговом окне Snap & Glue . Щелкните вкладку View > Средство запуска диалогового окна в группе Visual Aids > вкладку General .

    3. Добавить другие элементы конструкции.

      1. Из Стены, оболочка и конструкция перетащите структурные формы, такие как колонны, на страницу чертежа.

      2. Из Building Core перетащите основные формы здания, например лестницы, на страницу чертежа.

      3. Из Walls, Shell and Structure перетащите формы дверей и окон поверх стен.

        Двери и окна поворачиваются, чтобы выровняться со стеной и приклеиваются к стене. Они также приобретают толщину стены и перемещаются вместе со стенами при изменении их положения.

    Вставка плана этажа САПР

    1. На вкладке Вставка щелкните Чертеж САПР и перейдите к файлу чертежа.

    2. Чтобы принять размер и расположение чертежа САПР, нажмите OK .

      После того, как вы вставили рисунок, вы можете изменить его размер, масштаб или переместить. Вы также можете заблокировать слой Visio, содержащий чертеж САПР.

    Скопируйте и вставьте существующий чертеж плана этажа Visio в новый чертеж

    1. Откройте существующий документ Visio.

    2. На вкладке Design в группе Page Setup щелкните средство запуска диалогового окна, чтобы открыть диалоговое окно Page Setup .

    3. В диалоговом окне Page Setup щелкните вкладку Scale . Запишите настройку масштаба в существующем чертеже, а затем установите соответствующий масштаб нового чертежа.

    4. В существующем чертеже выберите и скопируйте формы, которые вы хотите использовать в новом чертеже.

    5. Переключитесь на новый рисунок и вставьте фигуры.

      Совет:  Вы можете заблокировать существующие слои чертежа, чтобы случайно не изменить их при создании нового плана поверх него. См. Блокировка или разблокировка слоя.

  4. Разметьте потолочную сетку, используя направляющие в сочетании с инструментом Line или инструментом Rectangle (находится на вкладке Home , в группе Tools ).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
