Монтаж фасадных панелей — инструкция по отделке дома цокольным сайдингом

При помощи фасадных панелей невзрачный домик можно превратить в дизайнерский коттедж. Быстро, без усилий и чрезмерных затрат. Немалый плюс в том, что монтаж фасадных панелей можно выполнить самостоятельно. Подробную инструкцию, как это сделать, читайте в нашей статье.

Фасадные панели (их также называют цокольным сайдингом) — облицовочный материал из полипропилена для наружной отделки дома. Изначально они производились для цоколя — той части дома, которая больше всего подвержена механическим нагрузкам и перепадам температур из-за промерзания почвы.

Панели относятся к вентилируемым фасадам. Это значит, что они крепятся на специальную обрешетку с зазором между стеной и облицовкой. По этому зазору передвигаются воздушные массы, способствуя испарению влаги.

Цокольный сайдинг устойчив ко всем атмосферным явлениям:

• Водостойкий
• Не выгорает на солнце
• Устойчив к высоким, низким температурам и их внезапным колебаниям
• Выдерживает высокую ветровую нагрузку
• Устойчив к граду.

Кроме того, фасадные панели не подвержены заражению плесенью и грибками. Имеют высокую механическую прочность — с ними ничего не случится, если ударить по фасаду с умеренным усилием (конечно, не молотком. Имеется в виду, например, попадание футбольным мячом).

 Справка о фасадных панелях

По внешнему виду панели неотличимы от натурального камня или кирпичной кладки. Специальная технология многоступенчатой окраски придает им многогранный цвет с естественными переливами оттенков, а благодаря индивидуально подобранным размерам получается реалистичный фасад без эффекта мозаичности.

Несмотря на внешнее сходство, панели полностью отличаются по своим эксплуатационным характеристикам от камня и кирпича.

Преимущество №1. Вес

Один метр цокольного сайдинга может быть более чем в 10 раз легче кирпича (1,3–2 кг против 17,2 кг кирпича). Если для кирпича нужен дом с мощным фундаментом, то монтаж фасадных панелей «Деке», «Альта-Профиль» или других производителей можно производить на дом с любым фундаментом или даже без него.

Фасадные панели в 10 раз легче кирпича и не требуют мощного фундамента.

Цокольный сайдинг можно доставить на небольшом автомобиле. Его легче перевозить, переносить и монтировать.

Преимущество №2. Круглогодичный монтаж фасадных цокольных панелей

Кирпич кладут на раствор, который при отрицательных температурах будет замерзать и не схватится. Весной, когда раствор оттает, кирпичи начнут выпадать один за другим. Поэтому лучше всего отложить кладку до весны. Или же заменить кирпич фасадными панелями. Они монтируются бесклеевым методом, поэтому работы можно выполнять круглый год, даже при отрицательных температурах. Но желательно, чтобы температура была не ниже -10 градусов.

Преимущество №3. Простота и скорость монтажа

Класть кирпич и натуральный камень должен мастер. Если доверить кладку дилетанту, стены получатся неровные, неаккуратные. И это уже никак не исправить, все ошибки всегда будут на виду. Но куда хуже то, что если искривление значительное, весь дом может перекосить, и срок службы стен значительно сократится.

А фасадные панели может установить каждый. Для этого достаточно тщательно изучить и беспрекословно следовать инструкции. Необходим минимальный набор инструментов, который наверняка найдется в вашем доме.

Да и скорость облицовки фасадными панелями значительно выше. Если кирпич можно класть пару месяцев, то для обшивки панелями аналогичного дома достаточно пары недель.

Для того чтобы облицевать дом фасадными панелями, вам понадобятся следующие инструменты.

• Для измерения и разметки: строительный уровень, отвес, рулетка, угол, шнур, карандаш.
• Для разрезания панелей — один из следующих инструментов: болгарка, нож по металлу, ножовка или ножницы по металлу, электролобзик.
• Для монтажа панелей: шуруповерт, отвертка.

Кроме того, в некоторых случаях могут пригодиться:

• Пуансон — специальный инструмент, чтобы делать отверстия в панелях.
• Перфоратор.
• Молоток.

Рис. 1. Пуансон — специальный инструмент, чтобы делать отверстия в панелях.

Для установки цокольного сайдинга понадобятся дополнительные материалы — обрешетка, профили, планки. Их точный перечень зависит от используемых панелей, размера и конфигурации дома. Точно определить, что нужно в конкретном случае, поможет консультант.

Стандартный набор доборных элементов:

• стартовая планка
• J-профиль
• наружные углы
• околооконные планки
• наличники.

Рассчитать их необходимое количество также поможет специалист.

Основное преимущество панелей — под ними стены дышат, не образуется плесень и грибок. Это обеспечивается благодаря вентиляционному зазору между стеной (или утеплителем) и обшивкой. Такой зазор должен быть не менее 30 мм. И выполняется он при помощи обрешетки — каркаса, на который крепятся панели.

Вентиляционный зазор между стеной и облицовкой должен быть не менее 30 мм. Тогда стены будут дышать, не возникнет риск появления плесени и грибка.

Обрешетка может быть:

1. Деревянная — брус 50×50 мм либо строганая доска 100×25 мм.

Рис. 2. Деревянная обрешетка для монтажа фасадных панелей

Ее преимущества:

• Доступная цена.
• Универсальность.
• Можно сделать своими руками под любую конфигурацию панелей и дома.

Недостатки:

• Дерево нужно защищать от влаги, плесени и грибка, а также пожара.
• Трудоемкий и длинный процесс подготовки к монтажу.

2. Металлическая. Например, оцинкованный металлический профиль под гипсокартон (60 х 27 х 3000 мм).

Рис. 3. Металлическая обрешетка для установки цокольного сайдинга

Ее преимущества:

• Прочность.
• Негорючесть.

Недостатки:

• Нужно защищать от коррозии.
• Нужен инструмент для нарезки металлических профилей, а он может быть не в каждом доме.

3. Полимерная.

Рис. 4. Полимерная обрешетка для цокольного сайдинга

Ее преимущества:

• Разработана специально для фасадных панелей — не нужно ничего подгонять, подбирать, искать планки нужного размера.
• В ней предусмотрены все необходимые отверстия, поэтому количество ошибок в монтаже на порядок ниже.
• Устойчива к влаге, коррозии, плесени и грибкам.

Недостатки:

• Стоит несколько дороже аналогов.

По конфигурации обрешетка, как правило, вертикальная (устанавливается перпендикулярно панелям). Но может быть и перекрестная — одновременно вертикальная и горизонтальная.

Если дом утепляется под панелями, делают контробрешетку — для монтажа утеплителя и самих панелей. Она нужна, если обрешетка деревянная или металлическая. Полимерная обрешетка уже изготовлена таким образом, чтобы утеплить дом без использования дополнительных материалов.

Рис. 5. Монтаж фасадных панелей

Обшивать панелями можно как готовый дом, в котором уже жили, так и только что построенный или даже строящийся. Главное, чтобы все фасадные работы к этому моменту были завершены.

Предварительно нужно:

• Выбрать фасадные панели.
• Измерить параметры дома.
• Посчитать необходимое количество материалов.
• Оформить заказ и доставку.

Теперь, когда материалы доставили, можно перейти к подготовке дома к установке облицовки.

В первую очередь убираем все лишнее с фасада — кондиционеры, спутниковые антенны, ставни, уличные осветительные приборы и пр. Если дом не новый, нужно осмотреть стены: мы зашьем их фасадными панелями и ближайшие лет 30 не увидим. Поэтому изучаем подробно — нет ли следов грибка или трещин, повреждений. Если есть, их обязательно нужно устранить.

Если дом деревянный, обрабатываем его защитными составами.

Выравнивать стены не обязательно — мы исправим все неровности и недочеты во время установки обрешетки.

Для того чтобы фасад выглядел ровно, нужно тщательно вымерять все горизонтали и вертикали на этапе установки обрешетки. Все планки должны быть установлены строго вертикально. Если стена неровная, монтаж обрешетки под фасадные панели выполняем таким образом, чтобы обшивка была расположена идеально ровно, в одной плоскости.

Важные нюансы:

• Шаг обрешетки: 30-40 мм в зависимости от размера панелей.
• Под нижним концом обрешетки должен остаться зазор — для вентиляции.
• Деревянную обрешетку можно прибить к стене гвоздями. Для установки металлического и полимерного каркаса используем оцинкованные саморезы.

Если нужно, устанавливаем утеплитель и гидро-ветрозащитную мембрану. Как правило, для наружного утепления под цокольный сайдинг используют минеральную вату, пенопласт или экструдированный пенополистирол.

Сначала нужно очертить нижний горизонтальный пояс. Если фундамент неровный, наш пояс не будет параллелен уровню земли. Значит, нужно установить отлив или j-профиль, от него будет ровняться весь фасад. Закреплять отлив нужно каждые 40 см при помощи саморезов.

После устанавливаем стартовый профиль, внутренние углы (один или два j-профиля, установленные спиной друг к другу) и внешние углы, а также околооконные планки.

На этом этапе важно проверить и перепроверить, чтобы все горизонтальные линии были горизонтальными, а вертикальные — вертикальными. В этом вам помогут водяной уровень и отвес.

Рис. 6. Закрепление панели на обрешетке

Цокольный сайдинг может монтироваться слева направо или справа налево (в зависимости от производителя и коллекции).

Первую панель устанавливаем в стартовую планку или j-профиль на расстоянии от 6 до 10 мм от угла. Со стороны стыка панель нужно обрезать, чтобы она была ровно вертикальной. Закрепляем при помощи саморезов. К ней крепится вторая панель — и так далее до противоположного угла.

Рис. 7. Обрезка первой панели для стыковки с наружным углом

Фасадные панели расширяются при повышении температуры, это обязательно нужно учесть в процессе монтажа. В длину панель может вырасти на 4 мм, а в высоту — до 2,5 мм. Чтобы на солнце фасад не покрылся волнами, оставляем соответствующие зазоры между всеми панелями.

Нагреваясь, фасадные панели расширяются. По длине до 4 мм, по высоте — до 2,5 мм.

Второй ряд облицовки нужно установить со смещением в полпанели, чтобы увеличить надежность соединений и сделать фасад более натуралистичным. Последний ряд панелей вставляется в j-профиль.

Каждый следующий ряд цокольного сайдинга устанавливается со смещением в полпанели.

Если стена длиннее 6 м, рекомендуем произвести дополнительную вертикальную стыковку панелей при помощи j-профиля.

Используйте только оцинкованные саморезы с диаметром шляпки не менее 8 мм.

Вкручивать их нужно:

• под прямым углом к панели
• ровно в центре перфорации
• не до упора (чтобы сориентироваться, закрутите до упора, а потом сделайте пол-оборота назад).

«Альта-Профиль» производит два типа полимерных профилей для обрешетки — для разных коллекций панелей. Перед приобретением обязательно прочитайте инструкцию по монтажу или проконсультируйтесь с менеджером, чтобы подобрать нужные вам материалы.

В некоторых панелях «Альта-Профиль» есть технологические отверстия для дополнительного крепления. Здесь важно вкрутить саморез до упора — чтобы направить расширение в одну сторону.

«Альта-Профиль» производит наружные углы под все коллекции фасадных панелей. Вы можете выбрать цвет, соответствующий облицовке, или угол из той же коллекции, но контрастного оттенка, а также углы из другой коллекции. Последний вариант очень популярен, если цоколь обшивается одними фасадными панелями, а фасад — другими. Тогда наружные углы можно подобрать под цоколь.

Еще один вариант — система отделки углов от «Альта-Профиль». Это 3 разных по размеру элемента, которые устанавливаются на основание-каркас в произвольном порядке. Вы можете сделать такой рисунок углов, как вам нравится!

Рис. 8. Система отделки углов от “Альта-Профиль”

Панели из коллекции EDEL от Docke подходят только для монтажа на цоколе. Другие части фасада облицовывать ими производитель не разрешает.

В остальном монтаж панелей производится по технологии, описанной выше. Комплектующие лучше всего выбирать из ассортимента производителя панелей. Они максимально адаптированы друг к другу, а значит, шансов сделать ошибку в монтаже значительно меньше.

Правила и технология монтажа цокольного сайдинга разных производителей и из разных коллекций отличаются незначительно. Но все-таки эти отличия нужно знать и учитывать, если вы решите выполнить монтаж цокольного сайдинга своими руками. Перед началом работ прочитайте инструкцию по монтажу и строго следуйте ей.

1. Без каркаса не обойтись. Он обеспечивает вентиляцию стен дома и защищает фасад от повреждения при температурном расширении полимера. Не выполняйте монтаж фасадных панелей без обрешетки. Это сократит срок жизни не только фасада, но и всего дома.
2. Покупайте все панели из одной партии. Если вам придется докупать облицовочный материал и попадется другая партия, не исключено, что оттенок будет немного отличаться.
3. Старайтесь приобретать весь комплект материалов у одного производителя. И тогда вам не придется ломать голову, как их подогнать друг к другу.
4. Оптимальная температура установки цокольного сайдинга: +10…15 градусов. Если работы выполняются зимой, резать все панели, профили и планки нужно в отапливаемом помещении, где температура воздуха не ниже +10 градусов. После этого им нужно дать пару часов полежать на улице и привыкнуть к температуре окружающей среды.

Оптимальная температура установки сайдинга: +10… +15 градусов. Если она ниже, нарезать панели нужно в отапливаемом помещении.

1. Если обшивка установлена правильно, швы между панелями практически не видны и создается впечатление равномерного фасада. Именно правильный монтаж является залогом долгого срока службы цокольного сайдинга. А если в процессе установки допущены ошибки, большинство производителей снимут материал с гарантии.

Рис. 9. Если облицовка смонтирована правильно, швов между панелями не должно быть видно

Если вы не готовы заниматься облицовкой дома собственноручно, не уверены в своих силах или хотите сэкономить свое время, лучший выбор — обратиться к профессиональным монтажникам. Стоит отдать предпочтение тем, кого рекомендует производитель цокольного сайдинга. В противном случае можно наткнуться на халтурщиков, которые не знают техники монтажа и совершат досадные ошибки. Из-за них вы можете лишиться не только гарантии на панели, но и значительно сократить срок службы облицовки, несущих конструкций и стен дома.

Вернуться к списку

Монтаж фасадных панелей своими руками: пошаговая инструкция

Главная » Материалы » Фасадные панели

Содержание

1. Краткое знакомство
2. Важные правила монтажа
3. Необходимые комплектующие
4. Набор инструментов для работы
5. Применение вентилируемого фасада
6. Обрешетка и ее монтаж
7. Установка фасадных панелей
8. Подводим итоги

В последнее время спрос на фасадные панели только растет. Это обусловлено рядом преимуществ таких материалов, а также широким ассортиментом продукции. При этом монтаж фасадных панелей можно выполнить и без привлечения специалистов.

Сегодня расскажем о самом материале, сделаем акцент на особенностях монтажа, и пошагово объясним каждый этап установки.

Это позволит вам лучше разобраться в сути, решиться на такой вариант наружной отделки, и уже в ближайшее время приступить к работе.

Краткое знакомство

Изначально фасадная панель применялась как материал для обшивки цоколя и нижнего уровня зданий. Но облицовка получилась настолько интересной, а также привлекательной, что его стали применять, чтобы обшить весь внешний периметр.

Такой элемент может имитировать разные природные покрытия. Взять хотя бы те же фасадные панели под дерево, либо под камень. Еще они имитируют кирпичную кладку, клинкер и многое другое.

Вместе с тем отдельно предлагают цокольные панели для наружной отделки, которые отличаются повышенной прочностью, а также стойкостью.

Решив использовать панели для фасада, отдавайте предпочтение продукции проверенных и хорошо себя зарекомендовавших производителей.

Фасадные панели идеально имитируют кирпичную и каменную кладку

Важные правила монтажа

Прежде чем начать монтаж фасадных панелей своими руками, следует запомнить несколько ключевых правил. Без их соблюдения внешний слой может быстро прийти в негодность, а также затронуть сами помещения из-за недостаточной защиты.

• Тепловой зазор. Перед тем как крепить фасадные панели, нужно помнить о важности соблюдения тепловых зазоров. Если установка будет выполнена вплотную, при нагреве материал расширится, что спровоцирует образование волн. Также могут разрушаться крепления, из-за чего панели попросту повылетают. Особенно важно соблюдать температурный зазор там, где идет продольная стыковка. Это стартовые, J-планки и пр.;
• Гвозди и саморезы. Во-первых, их нельзя закручивать, а также забивать до упора. По той же причине расширения. Во-вторых, используйте только изделия из нержавеющей стали. Либо устойчивые к коррозии. Сам зазор должен составлять около 1 мм;
• Крепление. Закручивать саморезы следует строго посередине. Это позволяет материалу при необходимости смещаться в разные стороны. Исключение — это монтаж вертикальных деталей. Тут саморез крепят в верхней точке. Это исключает смещение элемента вниз;
• Стыковка. При стыковке панелей их вставляют в пазы до контакта с упорами, которые обеспечат необходимый тепловой зазор;
• Условия работы. Проводить монтаж при температуре ниже -15 градусов Цельсия нельзя. При таких условиях материал становится слишком хрупким, и из-за любого неаккуратного действия может сломаться.

Температурный зазор выбирают исходя из температуры во время монтажа. Если это жаркое лето, тогда можно оставить 2-3 мм. В холодный зимний день не менее 6 мм.

В противном случае установка фасадных панелей может обернуться печальными последствиями.

Необходимые комплектующие

Перед тем как крепить фасадные панели к стене, нужно подготовить все необходимое для работы.

Помимо самих панелей, требуются комплектующие. Они же доборные элементы. Здесь набор состоит из:

• стартовых планок;
• J-планок;
• угловых профилей;
• бордюров;
• базовых планок;
• фасадных околооконных профилей;
• внутренних углов.

У каждого доборного элемента своя важная функция.

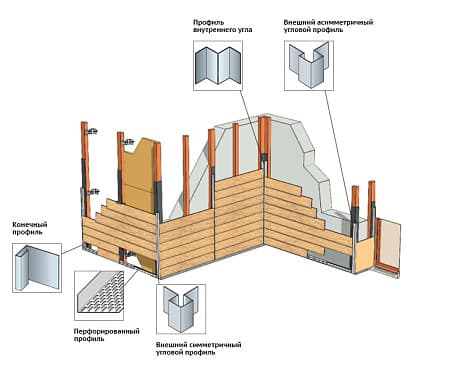

Доборные элементы для монтажа фасадных панелей

Все начинается со стартовой планки. J-планкой завершают монтаж, а также с ее помощью соединяют полотно с другими плоскостями. Угловыми профилями отделывают внешние углы. Бордюры пригодятся для оформления свесов, торцевых частей. Базовая планка незаменима для крепления как раз того же бордюра, а также при оформлении внутренних углов. Околооконный профиль, как и внутренний угол, сами говорят за себя.

Набор инструментов для работы

Монтаж фасадных панелей требует наличия определенного набора инструментов.

Процесс может и не самый легкий, но особые, а также специализированные инструменты тут не нужны. Набор будет состоять из:

• рулетки, линейки, складного метра;
• строительного уровня;
• отвертки;
• шуруповерта, а также насадок;
• пассатижей;
• мелкозубной ножовки;
• болгарки с пильным диском;
• ножниц по металлу.

Советуем заранее подготовить все инструменты для установки фасадных панелей

Еще не забудьте про инструменты для разметки, а также о приспособлениях, которые могут пригодиться на этапе подготовки фасада, очистки и пр.

Применение вентилируемого фасада

Как правило, инструкция по монтажу фасадных панелей всегда предусматривает использование именно вентилируемого фасада.

Это способ наружной отделки, при котором между внешним облицовочным слоем и стеной с утеплителем, а также гидроизоляцией, остается воздушный зазор. Он составляет не менее 30 мм.

Такой метод отделки обладает важным преимуществом. За счет циркуляции воздуха выходящая влага испаряется. То есть стены постоянно подсушиваются. Как и утеплитель. Это исключает намокание, а также защищает от конденсата, предотвращает образование плесени, грибка.

Если это деревянный дом, тогда крепление фасадных панелей возможно и без вентилируемого зазора. Хотя объективно лучше с ним.

Так что исходить нужно из конкретной ситуации.

Простой и наглядный пример устройства вентилируемого фасада

Обрешетка и ее монтаж

Пошаговая инструкция начинается с выбора, а также организации такого элемента как обрешетка. Говорим про вентфасад, как наиболее оптимальный для установки фасадных панелей.

Обрешетка — это несущая конструкция. В нее зачастую закладывается утеплитель, закрепленный между планками. Вопрос выбора утеплителя — это отдельная тема.

Классический вариант обрешетки — это конструкция из деревянных планок, а также реек.

Деревянную обрешетку желательно использовать только на деревянных домах. При этом каждый элемент должен быть высокого качества, просушен, пропитан антисептиками, антипиренами и другими защитными средствами.

Учитывая все сложности, а также ограниченный срок службы, чаще всего используется металлическая обрешетка, на которую затем выполняется установка фасадных панелей своими руками.

Далее подробная инструкция по установке обрешетки.

• Очистите стены, подготовьте поверхность. Ее шпаклюют, штукатурят, сушат, а также грунтуют. Все лишнее следует убрать;
• Нанесите разметку под несущую конструкцию. Это могут быть кронштейны, либо направляющие;
• Установите первичную обрешетку. В образовавшиеся ячейки укладывается утеплительный материал. Для плотного вхождения плиты должны быть на 2-3 см больше;
• Альтернативный вариант — это термопанели для наружной отделки дома, где утеплитель уже заложен в конструкцию облицовки;
• Далее поверх изолятора уложите гидроизоляционную мембрану;
• На первичную обрешетку закрепите контробрешетку. Толщина не менее 3 см, что позволит организовать необходимый вентиляционный зазор;
• На вертикальные планки будут крепиться углы, а также боковые стороны панелей. Горизонтальные планки обрешетки — это основа для стартовых и J-планок;
• При организации обрешетки учитывайте, что шаг горизонтальных планок должен равняться высоте панели. А вертикальных — половине длины фасадной панели.

Задача обрешетки — это обеспечить возможность укладки утеплителя, а также создать оптимальные расстояния для монтажа наружных отделочных панелей.

Плоскость должна быть ровной, чтобы исключить нарушение геометрии фасада.

Крепление фасадных панелей на металлическую обрешетку

Установка фасадных панелей

Теперь непосредственно к вопросу о том, как монтировать фасадные панели.

Крепление осуществляется с учетом температурного расширения. Поэтому между панелью и шляпкой самореза нужно оставлять зазор около 1 мм. Фиксация выполняется в специальные монтажные отверстия.

Саморезы выбираются со шляпками диаметром не менее 10 мм, и от 30 мм в длину. Используйте только предусмотренные в панелях монтажные отверстия.

Использовать, а также сверлить произвольные отверстия в панелях для их крепления нельзя.

Особое внимание уделите креплению панелей возле окон и дверей

Далее действуйте по инструкции.

• Начните со стартовой планки, а также цокольных панелей. Нужно определить нижнюю точку, провести горизонтальную линию по уровню. Вдоль этой линии крепятся стартовые планки. Включая углы. От них будет начинаться монтаж фасадных панелей;
• Если есть внутренние углы, тогда их можно оформить с помощью J-планки. Но лучше взять специальные доборные элементы для внутренних углов. Тут нужно установить базовую планку полкой, направленной к углу. В итоге в паз должны попадать панели с одной стороны, а с другой выполнялось крепление поверх гвоздевой планки. Установив панели, внутренний угол окажется в пазу базовой планки, и тем самым накроется стык между плоскостями;
• Проводите работы только слева направо, а также снизу вверх. Первую панель подрежьте для получения ровной боковой линии. Затем вставьте в паз установленной стартовой планки. Совместите с углом и зафиксируйте саморезом. Следующую панель вставьте в пазы сбоку предыдущей. Снизу в стартовую планку, а сверху крепите саморезами. По такому принципу выложите весь ряд;
• Обрамлять оконные, а также дверные проемы нужно так же, как и углы. Чтобы соединить элементы на откосах с коробом окна или двери, воспользуйтесь J-планкой;
• Верхний край, который и будет завершать облицовку, оформите с помощью J-планки.

На этом монтаж обрешетки, а также фасадных панелей завершен. Можно вас поздравить с этим.

Подводим итоги

Если с этим этапом возникают сложности, то лучше сразу обратиться за помощью к специалистам.

Нельзя сказать, что это элементарная работа. Нет, здесь есть множество нюансов, а также подводных камней. Без должного опыта и знаний справиться не так уж просто.

Что думаете о фасадных панелях? Кто имеет опыт работы с ними? Насколько это удачное решение? Довольны ли результатом?

Ждем ответов, а также интересных историй из личного опыта.

На этом все, а потому будет прощаться. Спасибо за ваше внимание!

Оставайтесь с нами, пишите комментарии, а также задавайте вопросы и рассказывайте о проекте друзьям!

Ваша оценка очень важна!

( 2 оценки, среднее 5 из 5 )

Поделитесь с друзьями

Системы скрытого крепления фасадных панелей

Основной принцип вентилируемых фасадов с дождевым экраном основан на системах подрамников для передачи нагрузок от фасада на нижележащую подконструкцию здания.

Эти системы обычно состоят из

• настенных держателей (например, L-образных держателей или термооптимизированных решений)
• несущие части (например, вертикальные профили или горизонтальные профили)
• крепежные детали (например, застежки или профили) и

Крепления панелей

• (например, зажимы или анкеры с подрезкой).

В зависимости от требований проекта системы могут быть адаптированы для обеспечения, например, скрытое крепление, сокращение тепловых мостов или специальные решения для различных материалов.

Видимое крепление фасадных панелей

Наиболее экономичным способом крепления облицовочных материалов к вентилируемому фасаду является открытое крепление.

Для наружных и прямых неподвижных фасадов fischer предлагает различные системы, которые в основном состоят только из вертикальных элементов подрамника. Составными частями вертикального уровня являются настенные держатели и вертикальные профили, а также необходимые соединители и крепления. Кроме того, частью систем являются различные решения для прямых фиксированных фасадных панелей, например, заклепки, саморезы или хомуты.

Открытые системы определяются их видимыми точками крепления на передней стороне фасада, вызванными, например, заклепки или хомуты.

Несмотря на то, что эта система менее привлекательна внешне, она имеет огромное преимущество в виде короткого времени установки благодаря простоте системы. Это обстоятельство, с одной стороны, и экономия материалов, с другой стороны, делают эту систему очень экономичной.

Преимущества открытых фасадных систем:

• Быстрый и простой монтаж фасадных панелей.
• Обеспечивает оптимизированную конструкцию с тепловым мостом за счет добавления термостопов для отделения настенных держателей от основания здания или за счет выбора специальных стен, отвечающих различным стандартам энергоэффективности, таким как сертификаты пассивного дома.
• Гибкая конструкция благодаря фиксированным и подвижным точкам.
• Для полостей от 85 до 350 мм + материал панели.
• Выступ настенного держателя от 40 до 320 мм.
• Возможна компенсация структурных допусков до 30 мм.

ATK 100 + заклепка/винт

Открытый крепеж для легких облицовочных материалов или фасадных панелей меньшего размера.

ATK 100 представляет собой подрамную систему для наружного крепления фасадных панелей с помощью заклепок или винтов.

Система обычно состоит из настенных держателей, вертикальных профилей, соединительных элементов и креплений. Доступно несколько вариантов настенных держателей, предлагающих наиболее подходящее решение для индивидуальных требований проекта в отношении характеристик нагрузки и теплового КПД. Помимо стандартного алюминиевого L-образного настенного держателя FLH, существуют термооптимизированные продукты ZeLa, ZeLa Click и кронштейн из нержавеющей стали FLH R, а также специальный ATK 601 для ремонта. FAZ II или фиксация рамы SXRL.

Система также включает вертикальные профили для передачи нагрузок. Они соединяются с настенными держателями с помощью специальных заклепок или саморезов. Как и в случае с настенными держателями, для вертикальных профилей доступны различные геометрии и размеры.

Заклепки или винты, которые можно приобрести у поставщика облицовочного материала, можно использовать для крепления фасадных панелей к вертикальным профилям. Чтобы сделать фасад более привлекательным, заклепки могут быть окрашены в цвет панели.

Типичными материалами фасадных панелей для такого типа систем являются фиброцемент, HPL или ACM.

Систему ATK 100 можно также использовать в качестве базовой системы для других систем, таких как ATK 100 KL или ATK 103.

ATK 100 KL

Зажимное решение для наружного крепления более легких облицовочных материалов или фасадных панелей меньшего размера.

ATK 100 KL — это система наружного крепления с помощью специальных фасадных зажимов. Он основан на подрамной системе ATK 100, состоящей из настенных держателей и вертикальных профилей. Кроме того, зажимные элементы крепятся к вертикальным профилям и удерживают панели на месте. Для каждой секции фасада (например, стыка или проема) имеются подходящие типы хомутов. Зажимы также адаптированы к различной толщине облицовочного материала. 9№ 0003

Для более привлекательного вида фасада зажимы могут быть окрашены в соответствующий цвет панели, чтобы сделать их менее заметными.

Типичными материалами фасадных панелей для такой системы являются керамическая плитка, фиброцемент или HPL.

ATK 102

Зажим для наружного крепления фасадных панелей, а также для скрытого крепления терракотовых панелей.

ATK 102 – это система наружного крепления с помощью специальных фасадных зажимов. Он основан на настенных держателях ATK 100 и вертикальном профиле ATK 102, который специально разработан для вставки и установки зажимов ATK 102 для крепления фасадных панелей. Здесь фасадные панели закреплены на видном месте на краю панели. Для щелевых материалов, напр. специальная терракота, зажимы также могут быть скрыто установлены в стыках панелей.

Существуют различные варианты хомутов для различных применений (например, стык, проем), а также для различных материалов облицовки.

Типичными материалами фасадных панелей для такой системы являются керамическая плитка, фиброцемент или HPL.

как крепить фасадные доски

Когда вы облицовываете фасад, вы хотите добиться наилучшего результата. Не только технически, но и эстетически. Тип метода фиксации, который вы используете, может иметь большое значение. Поскольку мы хотим помочь вам создать здание вашей мечты, для Rockpanel доступен широкий выбор вариантов крепления. От видимых винтов и заклепок до полуневидимых гвоздей или даже полностью невидимых способов крепления. решать вам!

Какие есть варианты крепления для панелей Rockpanel?

Существует множество вариантов крепления панелей Rockpanel, от видимых креплений до полувидимых и даже полностью невидимых способов крепления:

• видимое крепление: винты и заклепки
• полувидимый: гвозди
• невидимое крепление: клеевое и механическое система скрытого крепления

Некоторые из этих вариантов крепления возможны только с определенным типом продукции Rockpanel или с определенной несущей конструкцией (дерево, сталь или алюминий).

Варианты крепления Rockpanel к деревянной подконструкции

Вы используете деревянную подконструкцию? В этом случае у нас есть много вариантов исправления для вас. Прежде всего, вы можете выбрать одно из (полу-)видимых механических креплений : устойчивые к коррозии гвозди или винты . Если вы собираетесь использовать невидимое крепление , вы можете использовать нашу клеевую систему установки или выбрать красивую конструкцию внахлест. И последнее, но не менее важное: если вы используете наши шпунтованные панели (Rockpanel Lines2 10 мм) , у нас есть специальные невидимые гвозди и винты.

Варианты крепления Rockpanel к алюминиевой несущей конструкции

Если вы используете алюминиевую подконструкцию, существует три варианта крепления панелей Rockpanel. Прежде всего, вы можете использовать устойчивые к коррозии заклепки. Оба других варианта являются невидимыми вариантами фиксации. Для наших плит Durable можно использовать нашу клеевую систему крепления, также известную как Rockpanel Tack-S. Для наших плат Rockpanel Premium A2 11 мм вы также можете использовать наши механические система скрытого крепления для оптимального результата.

Крепление плит Rockpanel к стальной несущей конструкции

Для стальных подконструкций доступны два варианта крепления. Вы можете использовать устойчивые к коррозии заклепки или винты.

Крепления различных цветов RAL

Знаете ли вы, что крепления Rockpanel доступны в цветах RAL ? Таким образом, вы можете легко подобрать их к цвету материала доски по вашему выбору. Тогда даже видимые крепления будут малозаметны на расстоянии. Или, может быть, вы хотели бы использовать свои крепления как часть вашего дизайна? Более контрастный цвет также может дать интересный эффект.

Вы сделали свой выбор из множества вариантов крепления? Обязательно используйте правильные расстояния крепления!

Крепежные расстояния

Для архитекторов и подрядчиков: закажите коробку цветов прямо сейчас!

Вы архитектор или подрядчик, и вам интересно, как Rockpanel Colors подойдет для вашего проекта? Свяжитесь с нами, чтобы получить бесплатную коробку цветов Rockpanel с брошюрой и образцами наших дизайнов.
